YAMAHA TMAX 2018 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
5-19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU655 82
Sistema antibloqueo de frenos
(ABS)
El ABS de este modelo dispone de un doble
sistema de control electrónico que actúa de
forma independiente sobre los frenos de-
lantero y trasero.
Utilice los frenos c on ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en las
manetas del freno. En tal caso, siga frenan-
do y deje que el ABS actúe; no “bombee”
los frenos, pues se reduciría la efectividad
de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
El ABS funciona mejor con distan-
cias de frenada largas.
En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sin
ABS.
El ABS se controla mediante una ECU que
cambia al sistema de freno convencional en
caso de que se produzca un fallo.
NOTA
El ABS efectúa una prueba de auto-
diagnóstico cada vez que se da al con-
tacto del vehículo y este circula a una
velocidad de 10 km/h (6 mi/h) o supe-
rior. Durante dicha prueba se puede
oír un chasquido y si se acciona, aun-
que solo sea levemente, una de las
manetas del freno, se puede percibir
una vibración en la maneta, pero ello
no indica la existencia una avería.
Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en las manetas
del freno cuando el ABS está actuan-
do. No obstante, consulte a su conce- sionario Yamaha puesto que se
necesitan herrami
entas especiales.
ATENCIÓN
SCA20100
Evite dañar el sensor de la rueda o el ro-
tor del sensor de la rueda; ya que, de
producirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.

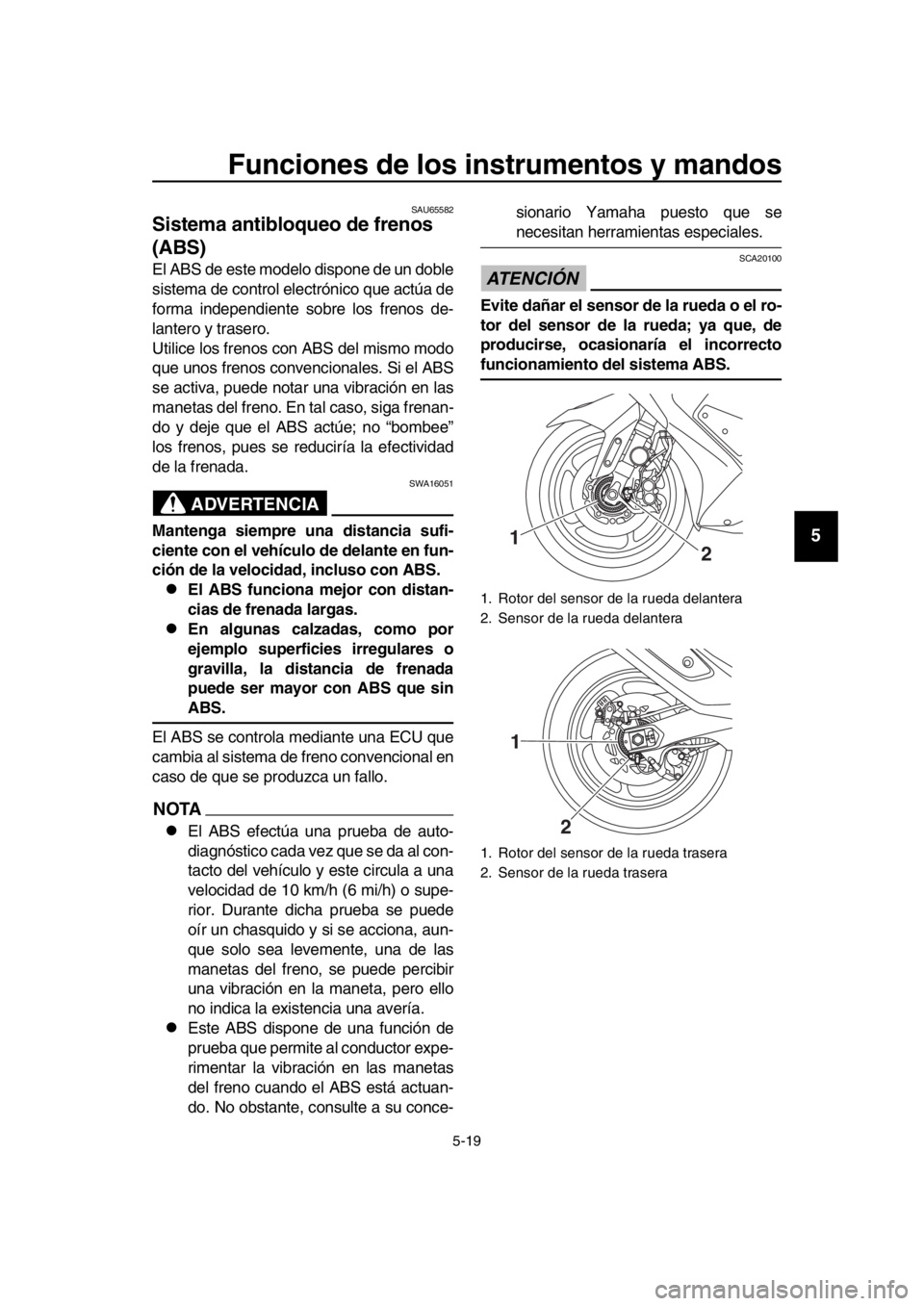

1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda trasera
1
2
1
2
BV1-9-S1.book 19 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU77324
Tapón del depósito de gasolina
Para acceder al depósito de gasolina, abra
la cubierta del tapón del depósito. (Vease la
página 3-10.)
Para extraer el tapón del depósito de gaso-
lina, pulse el botón de desbloqueo y gire el
tapón en el sentido contrario al de las agu-
jas del reloj.
Para colocar el tapón del depósito de gaso-
lina, gírelo en el sentido de las agujas del
reloj hasta que el botón de desbloqueo sal-
te.
ADVERTENCIA
SWA11263
Verifique que el tapón del depósito de
gasolina esté correctamente colocado y
bloqueado en su sitio antes de utilizar el
vehículo. Una fuga de gasolina significa
peligro de incendio.

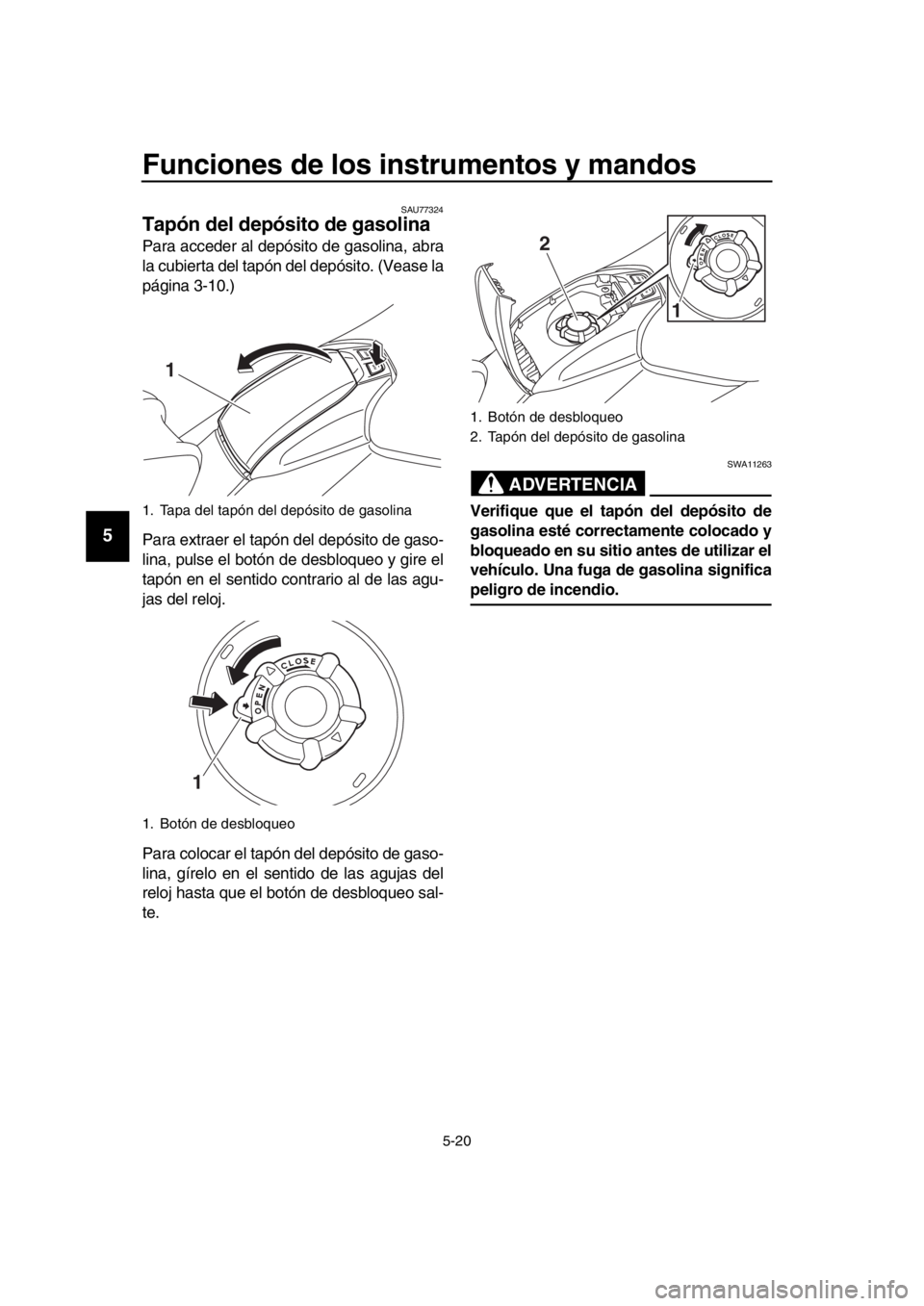

1. Tapa del tapón del depósito de gasolina
1. Botón de desbloqueo
1
1
1. Botón de desbloqueo
2. Tapón del depósito de gasolina
2 1
BV1-9-S1.book 20 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU13222
Gasolina
Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10 882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.
3. Limpie inmediatamente la gasolina que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio, seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU790 80
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.

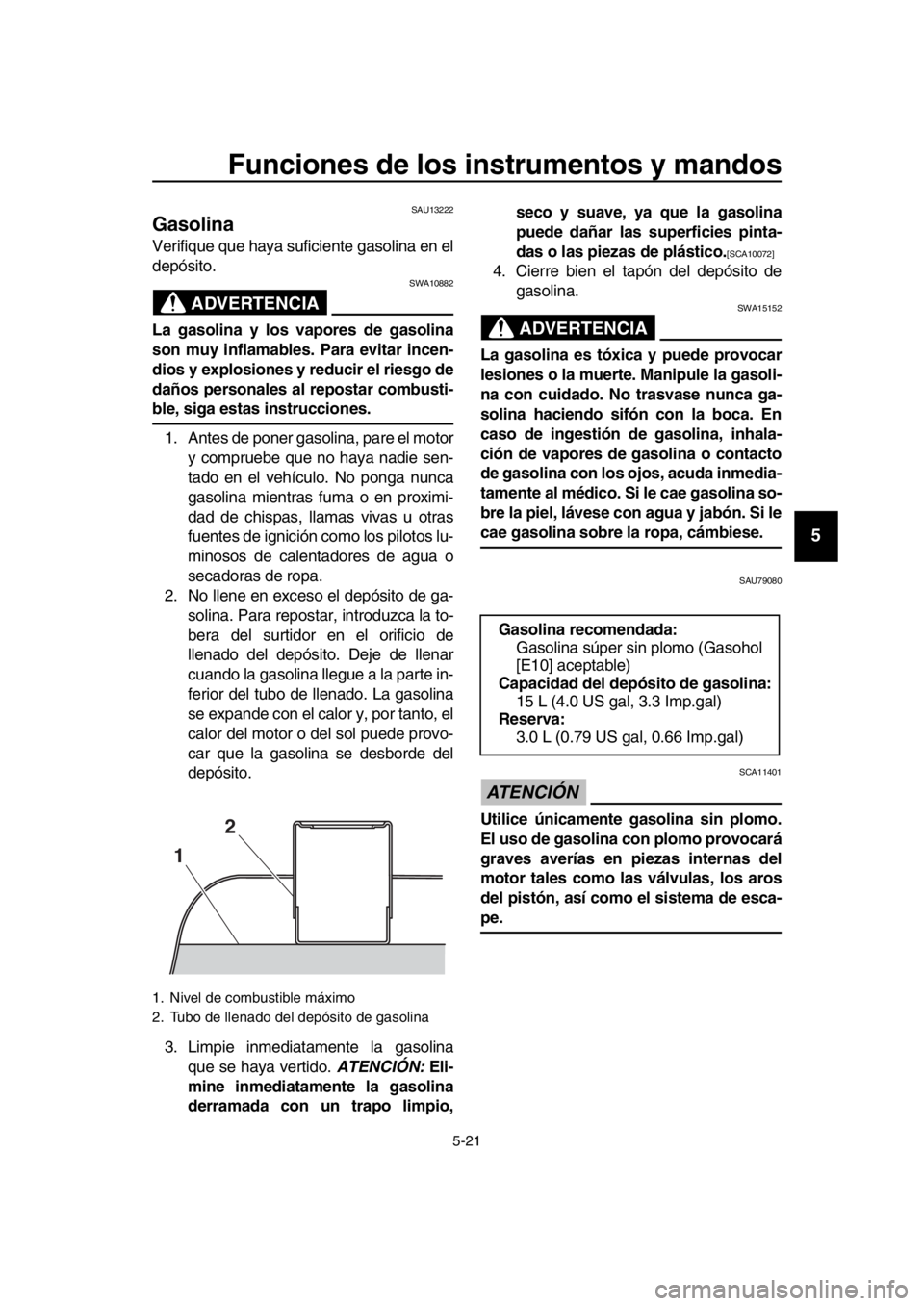

1. Nivel de combustible máximo
2. Tubo de llenado del depósito de gasolina
1 2
Gasolina recomendada:
Gasolina súper sin plomo (Gasohol
[E10] aceptable)
Capacidad del depósito de gasolina: 15 L (4.0 US gal, 3.3 Imp.gal)
Reserva: 3.0 L (0.79 US gal, 0.66 Imp.gal)
BV1-9-S1.book 21 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
NOTA
Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN22 8).
Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el sistema
de combustible o provocar una disminución
de las prestaciones del vehículo.
SAU5 8301
Tubo de desbordamiento del
depósito de gasolina
Antes de utilizar el vehículo:
Compruebe la conexión y la dirección
del tubo de desbordamiento del depó-
sito de gasolina.
Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
E5E10
1. Tubo de desbordamiento del depósito de
gasolina
1
BV1-9-S1.book 22 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU13434
Catalizador
Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10 863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU77343

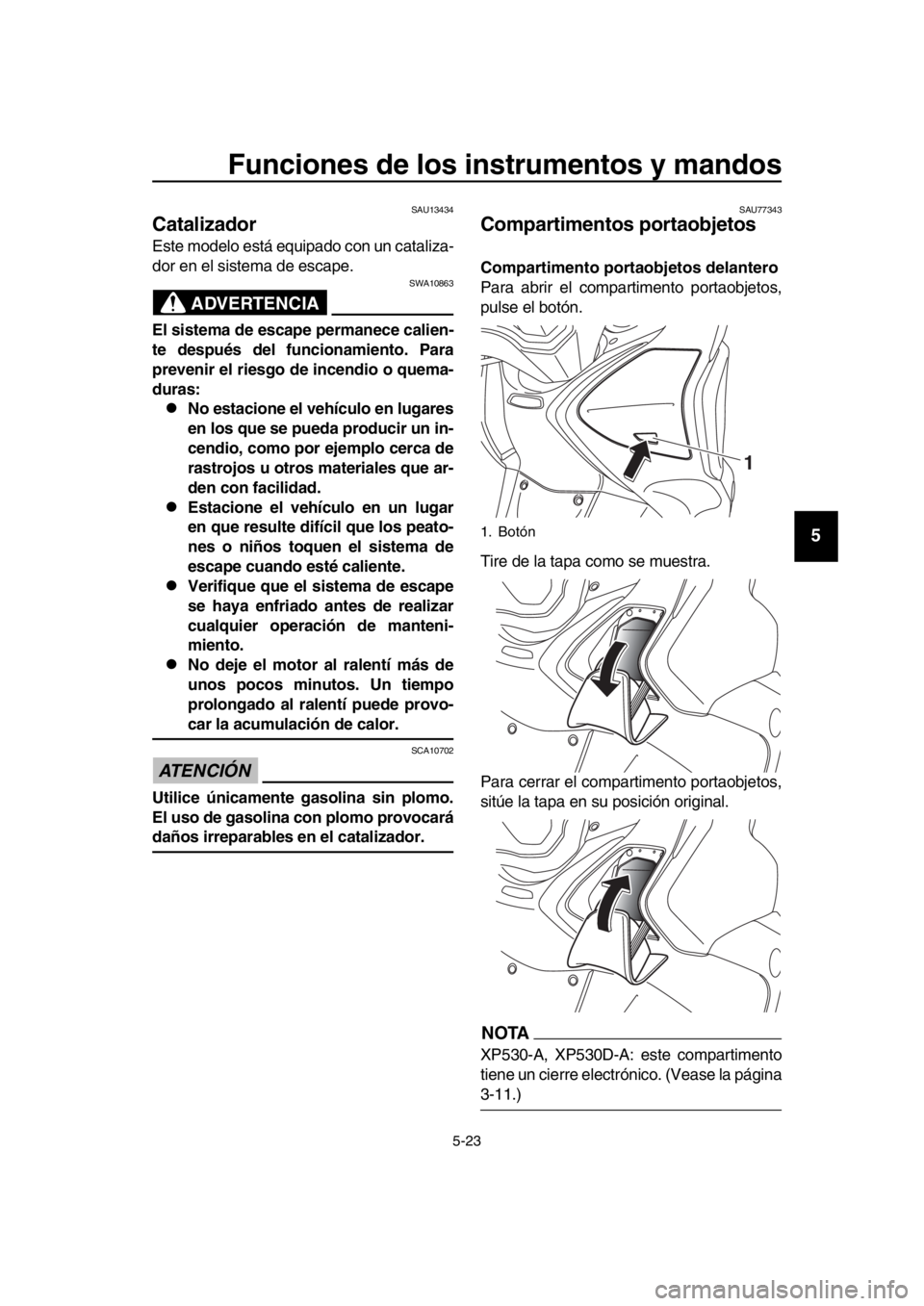

Compartimentos portaobjetos
Compartimento portaobjetos delantero
Para abrir el compartimento portaobjetos,
pulse el botón.
Tire de la tapa como se muestra.
Para cerrar el compartimento portaobjetos,
sitúe la tapa en su posición original.
NOTA
XP530-A, XP530D-A: este compartimento
tiene un cierre electrónico. (Vease la página
3-11.)
1. Botón
1
BV1-9-S1.book 23 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Compartimento port aobjetos trasero
Este compartimento portaobjetos está dise-
ñado para alojar un casco integral o dos
cascos de 3/4. ATENCIÓN: La zona som-
breada no es un compartimento porta
objetos. No coloque ningún objeto en
esa zona, ya que podrían resultar daña-
dos los goznes del asiento.
[SCA16092]
NOTA
Algunos cascos no se pueden guardar
en el compartimento portaobjetos tra-
sero debido a su tamaño o forma.
No deje el vehículo desatendido con el
asiento abierto.
No coloque la llave inteligente en el in-
terior del compartimento portaobjetos
trasero. Puede quedar bloqueada en
el interior y es posible que el sistema
de llave inteligente no funcione con
normalidad.
ATENCIÓN
SCA15964
No deje abierto el asiento durante
un periodo prolongado, ya que la
luz puede provocar la descarga de
la batería.
Debido a que el compartimento por-
taobjetos puede mojarse al lavar el
vehículo, envuelva los artículos al-
macenados en el compartimento en
una bolsa de plástico.
Para evitar que se extienda la hu- medad por el compartimento por-
taobjetos y prevenir la formación de
moho, envuelva los objetos húme-
dos en una bolsa de plástico antes
de guardarlos en el compartimento.
No guarde en el compartimento ob-
jetos de valor o que se puedan rom-
per.
Dado que el compartimento por-
taobjetos acumula calor proceden-
te del motor y de la luz solar, no
guarde en el compartimento nada
sensible al calor, como comida o ar-
tículos inflamables.
ADVERTENCIA
SWA15401
No sobrepase la carga máxima de 199 kg
(439 lb) (XP530D-A)
202 kg (445 lb) (XP530-A, XP530E-A) del
vehículo.

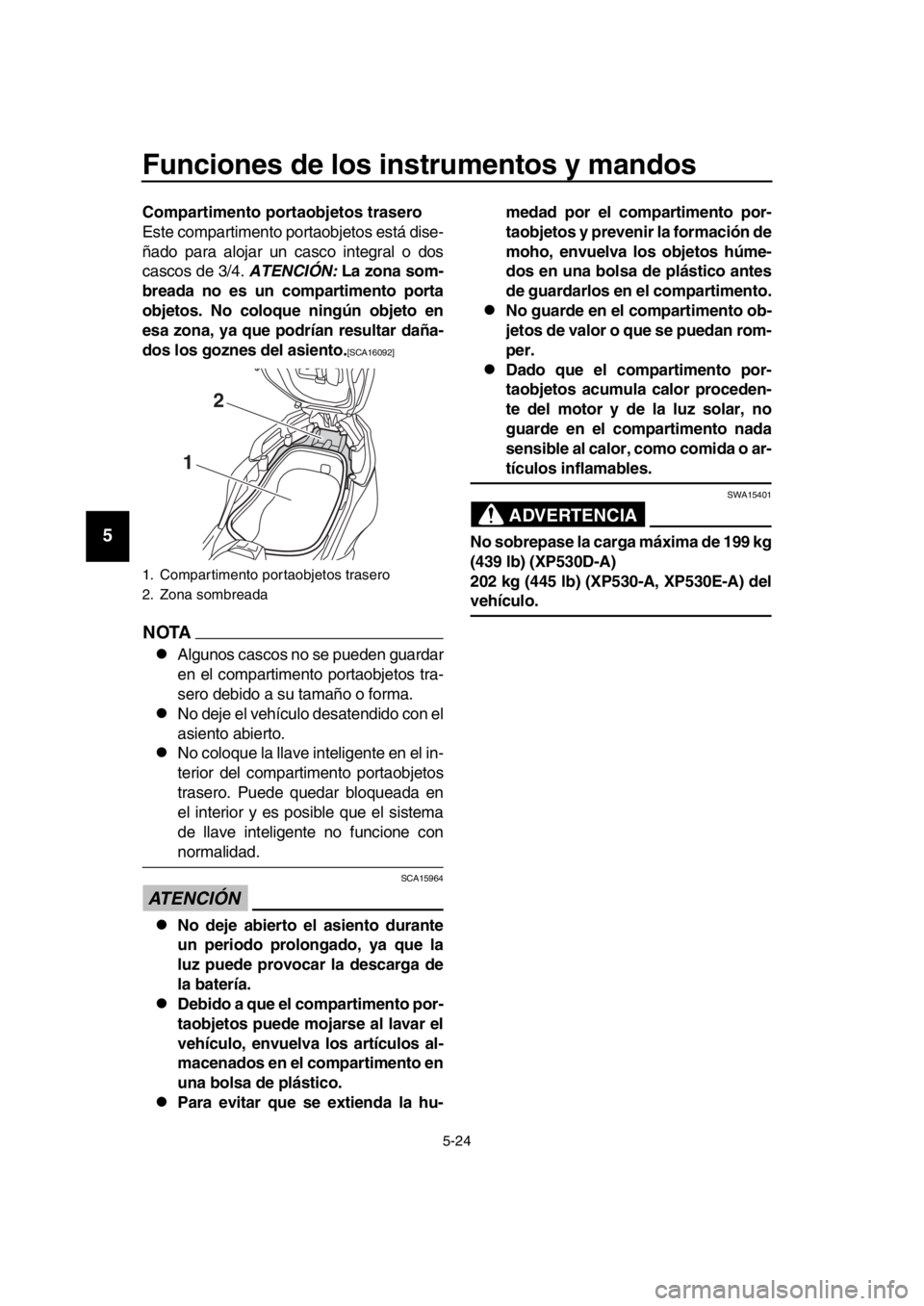

1. Compartimento portaobjetos trasero
2. Zona sombreada
2
1
BV1-9-S1.book 24 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU77463

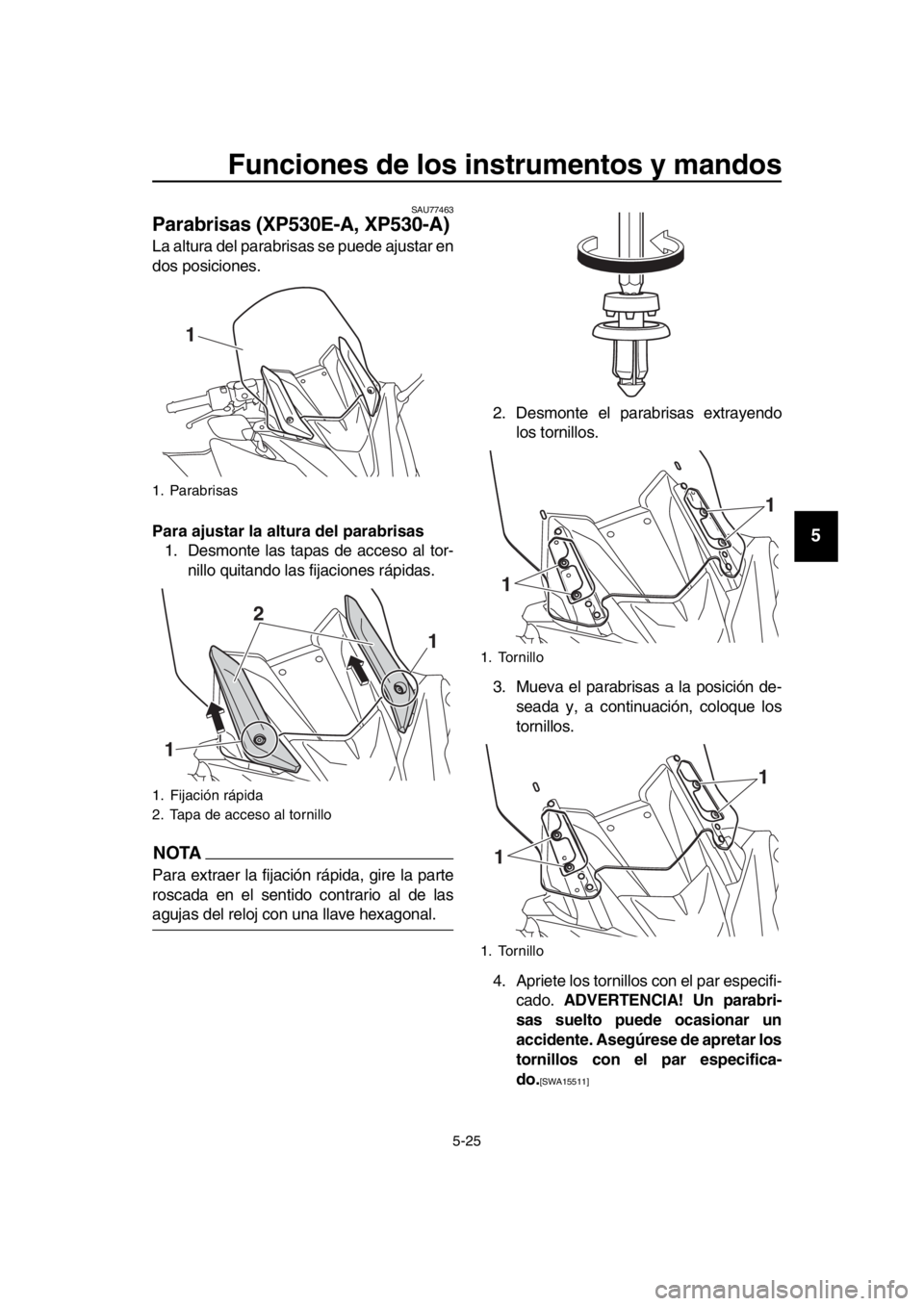

Parabrisas (XP530E-A, XP530-A)
La altura del parabrisas se puede ajustar en
dos posiciones.
Para ajustar la al tura del parabrisas
1. Desmonte las tapas de acceso al tor-
nillo quitando las fijaciones rápidas.
NOTA
Para extraer la fijación rápida, gire la parte
roscada en el sentido contrario al de las
agujas del reloj con una llave hexagonal. 2. Desmonte el parabrisas extrayendo
los tornillos.
3. Mueva el parabrisas a la posición de- seada y, a continuación, coloque los
tornillos.
4. Apriete los tornillos con el par especifi- cado. ADVERTENCIA! Un parabri-
sas suelto puede ocasionar un
accidente. Asegúrese de apretar los
tornillos con el par especifica-
do.
[SWA15511]
1. Parabrisas
1. Fijación rápida
2. Tapa de acceso al tornillo
1
1 2
1
1. Tornillo
1. Tornillo
1 1
11
BV1-9-S1.book 25 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
5. Coloque las tapas de acceso a los tor- nillos en su posición original y, a conti-
nuación, coloque las fijaciones
rápidas.
NOTA
Para instalar la fijación rápida, colóquela
con la parte roscada fuera de la superficie
de la fijación y, a continuación, empújela
hacia abajo hasta la superficie.
SAU39672

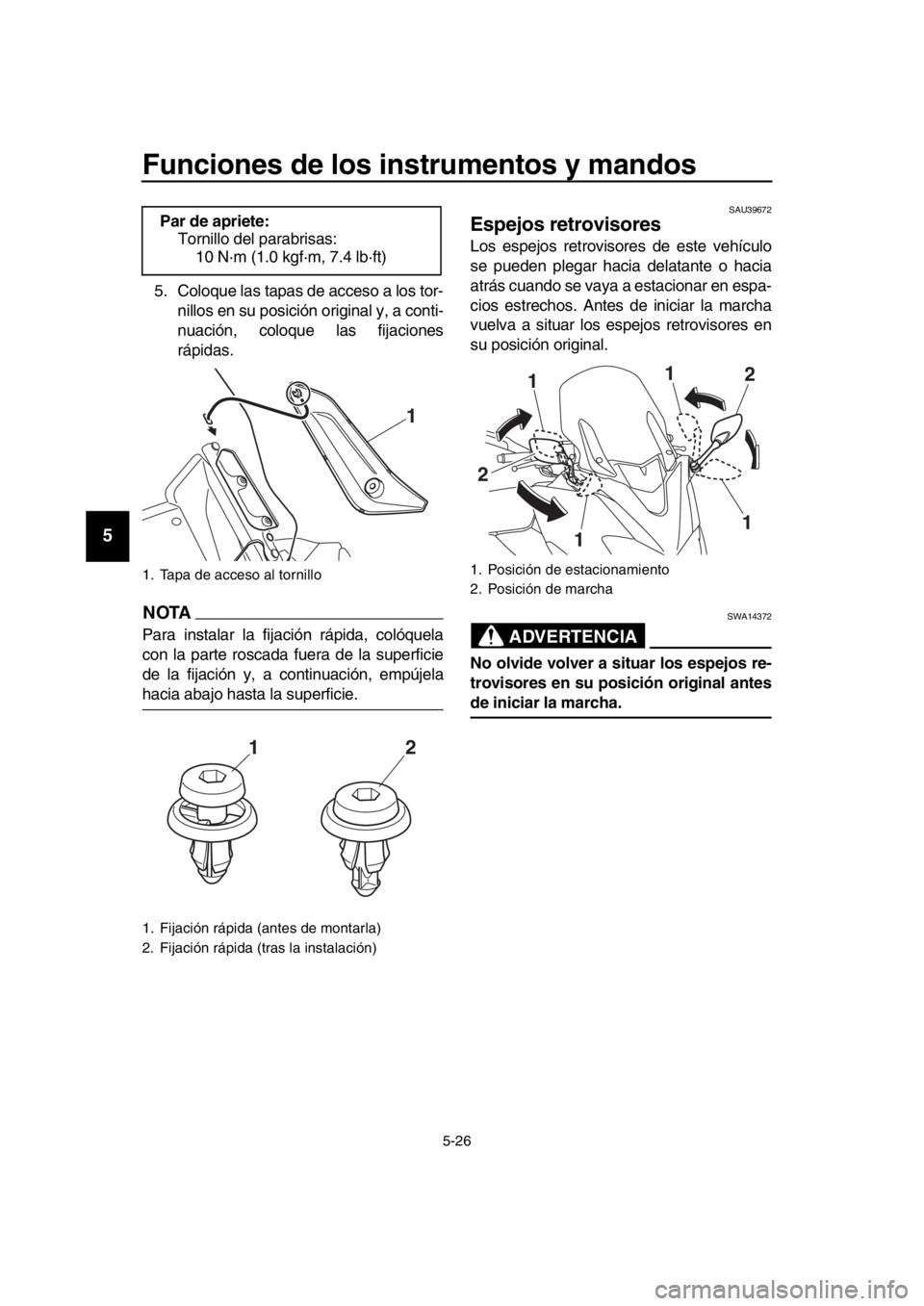

Espejos retrovisores
Los espejos retrovisor es de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvide volver a situar los espejos re-
trovisores en su posición original antes
de iniciar la marcha.
Par de apriete:
Tornillo del parabrisas:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
1. Tapa de acceso al tornillo
1. Fijación rápida (antes de montarla)
2. Fijación rápida (tras la instalación)
1
12
1. Posición de estacionamiento
2. Posición de marcha
1
1
1
1
2 2
BV1-9-S1.book 26 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SAU775 81

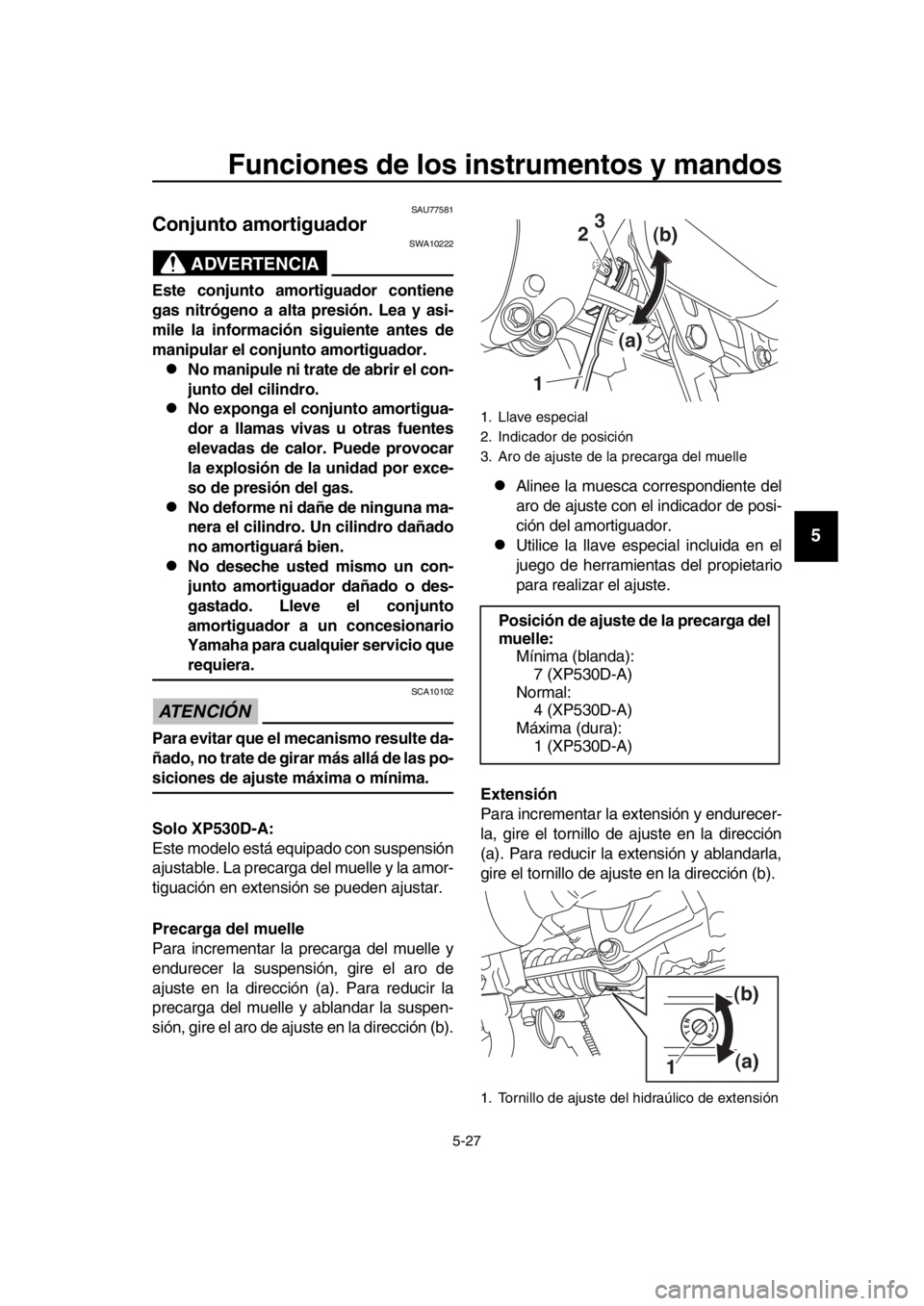

Conjunto amortiguador
ADVERTENCIA
SWA10222
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conj unto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte da-
ñado, no trate de girar más allá de las po-
siciones de ajuste máxima o mínima.
Solo XP530D-A:
Este modelo está equipado con suspensión
ajustable. La precarga del muelle y la amor-
tiguación en extensión se pueden ajustar.
Precarga del muelle
Para incrementar la pr ecarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
Utilice la llave especial incluida en el
juego de herramientas del propietario
para realizar el ajuste.
Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
1. Llave especial
2. Indicador de posición
3. Aro de ajuste de la precarga del muelle
Posición de ajuste de la precarga del
muelle: Mínima (blanda): 7 (XP530D-A)
Normal:
4 (XP530D-A)
Máxima (dura): 1 (XP530D-A)
1. Tornillo de ajuste del hidraúlico de extensión
23
1 (a)(b)
(a)
(b)1
BV1-9-S1.book 27 ページ ２０１８年６月７日　木曜日　午後５時４４分

Funciones de los instrumentos y mandos
5-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
NOTA
Para obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas del mecanismo de
ajuste de la amortiguación. Es posible que
este margen de ajuste no se corresponda
exactamente con las es pecificaciones indi-
cadas debido a ligeras diferencias en fabri-
cación.
SAU77352

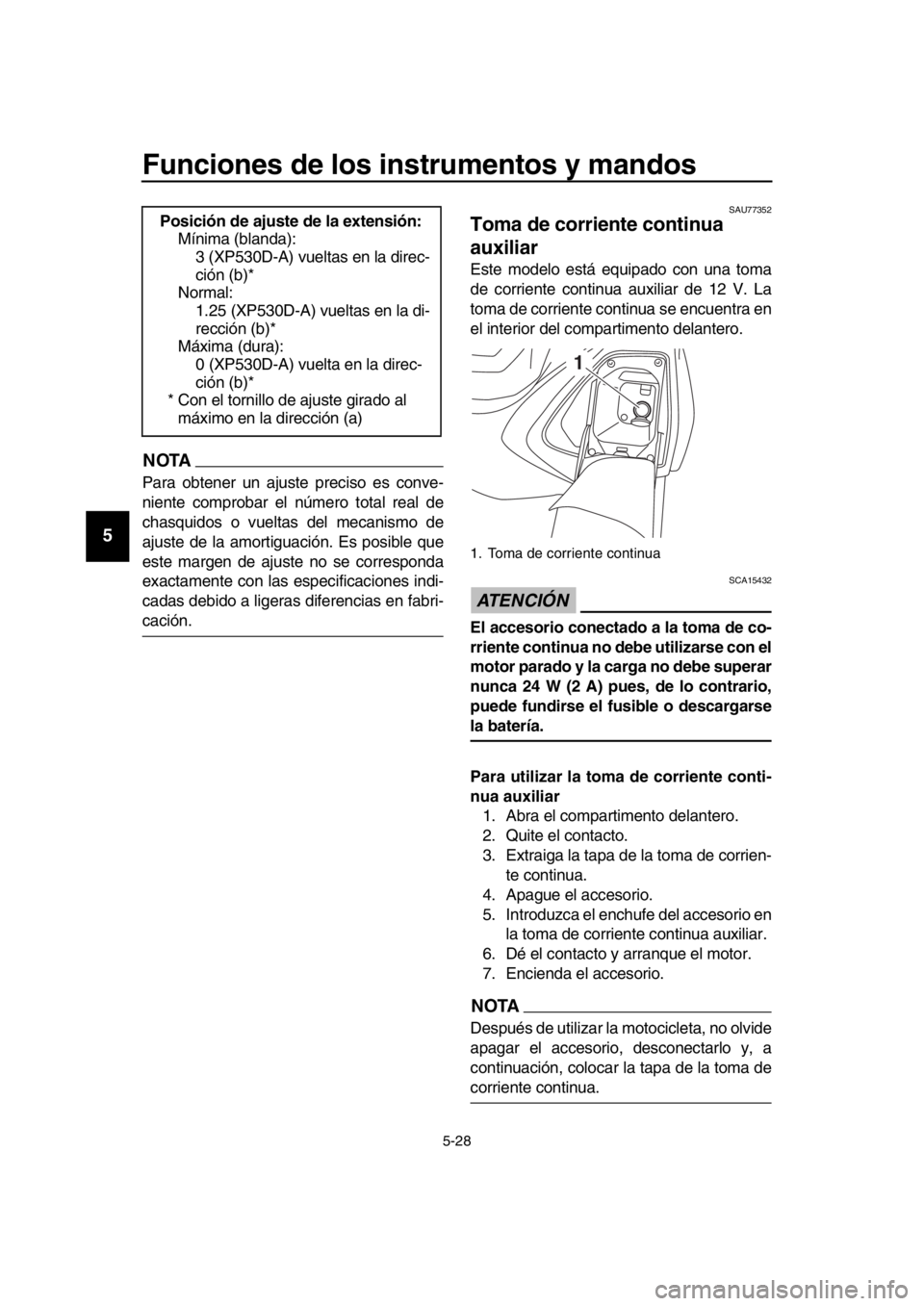

Toma de corriente continua
auxiliar
Este modelo está equipado con una toma
de corriente continua auxiliar de 12 V. La
toma de corriente continua se encuentra en
el interior del compartimento delantero.
ATENCIÓN
SCA15432
El accesorio conectado a la toma de co-
rriente continua no debe utilizarse con el
motor parado y la carga no debe superar
nunca 24 W (2 A) pues, de lo contrario,
puede fundirse el fusible o descargarse
la batería.
Para utilizar la toma de corriente conti-
nua auxiliar 1. Abra el compartimento delantero.
2. Quite el contacto.
3. Extraiga la tapa de la toma de corrien- te continua.
4. Apague el accesorio.
5. Introduzca el enchufe del accesorio en la toma de corriente continua auxiliar.
6. Dé el contacto y arranque el motor.
7. Encienda el accesorio.
NOTA
Después de utilizar la motocicleta, no olvide
apagar el accesorio, desconectarlo y, a
continuación, colocar la tapa de la toma de
corriente continua.
Posición de ajuste de la extensión:
Mínima (blanda):
3 (XP530D-A) vueltas en la direc-
ción (b)*
Normal:
1.25 (XP530D-A) vueltas en la di-
rección (b)*
Máxima (dura):
0 (XP530D-A) vuelta en la direc-
ción (b)*
* Con el tornillo de ajuste girado al
máximo en la dirección (a)
1. Toma de corriente continua
1
BV1-9-S1.book 28 ページ ２０１８年６月７日　木曜日　午後５時４４分
