ÉLÉMENTS CONTRÔLES PAGES
• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
Frein arrière• Remplacer si nécessaire. 6-21, 6-22
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.
• Contrôler le fonctionnement.
Embrayage• Lubrifier le câble si nécessaire.
6-19
• Contrôler la garde au levier.
• Remplacer si nécessaire.
• S’assurer du fonctionnement en douceur.
Poignée des gaz• Contrôler le jeu de câble des gaz.
• Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier 6-17, 6-26
de la poignée des gaz chez un concessionnaire Yamaha.
Câbles de commande• S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire.6-26
• Contrôler la tension de la chaîne.
Chaîne de transmission• Remplacer si nécessaire.
6-24, 6-25
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire.
• S’assurer de l’absence d’endommagement.
Roues et pneus• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.6-17, 6-19
• Corriger si nécessaire.
Pédale de frein et sélecteur• S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.6-27
Levier de frein et • S’assurer du fonctionnement en douceur.
d’embrayage• Si nécessaire, lubrifier les points pivots.6-27
Béquille latérale• S’assurer du fonctionnement en douceur.
• Lubrifier le pivot si nécessaire.6-28
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
5WX-F8199-F3 12/11/08 06:01 Página 31

ÉLÉMENTS CONTRÔLES PAGES
Attaches du cadre• S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.—
Instruments, éclairage, • Contrôler le fonctionnement.
signalisation et contacteurs• Corriger si nécessaire.—
Coupe-circuit du moteur• Contrôler le fonctionnement. 3-4
Contacteur • Contrôler le fonctionnement du coupe-circuit d’allumage.
de béquille• En cas de mauvais fonctionnement, faire contrôler le véhicule par un 3-13
latérale concessionnaire Yamaha.
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-4
4
5WX-F8199-F3 12/11/08 06:01 Página 32

FAU15951
Lire attentivement ce manuel afin de se
familiariser avec toutes les commandes.
Si l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par un
accident et des blessures.
FAU16053
Mise en marche d’un moteur
froid
Afin que le coupe-circuit d’allumage n’en-
tre pas en action, il faut qu’une des condi-
tions suivantes soit remplie :
●La boîte de vitesses doit être au point
mort.
●Une vitesse doit être engagée, le
levier d’embrayage actionné et la
béquille latérale relevée.
Se référer à la page 3-13 pour plus de
détails.
1. Tourner la manette du robinet de car-
burant sur “ON”.
2. Tourner la clé sur “ ” et s’assurer
que le coupe-circuit du moteur est à
la position “ ”.
3. Mettre la boîte de vitesses au point
mort. (Voir page 5-2.) Le témoin de
point mort devrait s’allumer. Si le
témoin ne s’allume pas, faire contrô-
ler le circuit électrique par un con-
cessionnaire Yamaha.
4. Ouvrir le starter et refermer tout à fait
les gaz. (Voir page 3-11).
5. Appuyer sur le contacteur du déma-
rreur pour mettre le moteur en mar-
che.
Si le moteur ne se met pas en mar-
che, relâcher le contacteur du déma-rreur, puis attendre quelques secon-
des avant de faire un nouvel essai.
Chaque essai de mise en marche
doit être aussi court que possible afin
d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pen-
dant plus de 10 secondes d’affilée.
6. Dès que le moteur tourne, repousser
le starter à mi-chemin. ATTENTION:
En vue de prolonger la durée de
service du moteur, ne jamais accé-
lérer à l’excès tant que le moteur
est froid !
[FCA11041]
7. Quand le moteur est chaud, refermer
le starter.
N.B.
Le moteur est chaud lorsqu’il répond nor-
malement à l’accélération le starter étant
fermé.
AVERTISSEMENT
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
5WX-F8199-F3 12/11/08 06:01 Página 33

FAU16640
Mise en marche d’un moteur
chaud
Le procédé est identique à celui de la
mise en marche d’un moteur froid, sans
qu’il soit nécessaire d’utiliser le starter
lorsque le moteur est chaud.
FAU16671
Passage des vitesses
1. Sélecteur
La boîte de vitesses permet de contrôler
la puissance du moteur disponible lors
des démarrages, accélérations, montées
des côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
Pour passer au point mort, enfoncer le
sélecteur à plusieurs reprises jusqu’à ce
qu’il arrive en fin de course, puis le relever
légèrement.
FCA10260
●Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la
moto sur de longues distances,
même lorsque la boîte de vitesses
est au point mort. En effet, son
graissage ne s’effectue correcte-
ment que lorsque le moteur tour-
ne. Un graissage insuffisant risque
d’endommager la boîte de vites-
ses.
●Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de
vitesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en for-
ce des vitesses.
ATTENTION
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
5WX-F8199-F3 12/11/08 06:01 Página 34

FAU16800
Comment réduire sa consom-
mation de carburant
La consommation de carburant dépend
dans une grande mesure du style de con-
duite. Suivre les conseils suivants en vue
d’économiser le carburant :
●Couper le starter le plus tôt possible.
●Passer sans tarder aux rapports
supérieurs et éviter les régimes très
élevés lors des accélérations.
●Ne pas donner de gaz en rétrogra-
dant et éviter d’emballer le moteur à
vide.
●Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. :
embouteillages, feux de signalisa-
tion, passages à niveau).
FAU16830
Rodage du moteur
Les premiers 1000 km (600 mi) consti-
tuent la période la plus importante de la
vie du moteur. C’est pourquoi il est indis-
pensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le
soumettre à un effort excessif pendant les
premiers 1000 km (600 mi). Les pièces
mobiles du moteur doivent s’user et se
roder mutuellement pour obtenir les jeux
de marche corrects. Pendant cette pério-
de, éviter de conduire à pleins gaz de
façon prolongée et éviter tout excès sus-
ceptible de provoquer la surchauffe du
moteur.
FAUS1560
0–500 km (0–300 mi)
●Éviter de faire tourner le moteur à
plus de 4000 tr/mn de façon prolon-
gée.
●Après chaque heure d’utilisation,
laisser refroidir le moteur pendant
cinq à dix minutes.
●Varier la vitesse du véhicule de
temps à autre. Ne pas rouler conti-
nuellement à la même ouverture des
gaz.500–1000 km (300–600 mi)
• Éviter de faire tourner le moteur à
plus de 6000 tr/mn de façon prolon-
gée.
• Changer de rapport librement mais
ne jamais accélérer à fond. ATTEN-
TION: Changer l’huile de boîte de
vitesses après 1000 km (600 mi)
d’utilisation.
[FCA10370]
1000 km (600 mi) et au-delà
●Le rodage est terminé et l’on peut
rouler normalement.
FCA10310
●Ne jamais faire fonctionner le
moteur dans la zone rouge du
compte-tours.
●Si un problème quelconque surve-
nait au moteur durant la période
de rodage, consulter immédiate-
ment un concessionnaire Yamaha.
ATTENTION
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
5WX-F8199-F3 12/11/08 06:01 Página 35

FAU17171
Stationnement
Pour stationner le véhicule, couper le
moteur, retirer la clé de contact, puis tour-
ner la manette du robinet de carburant sur
“OFF”.
FWA10311
●Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
●Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.
●Ne pas se garer à proximité d’her-
be ou d’autres matériaux inflam-
mables, car ils présentent un ris-
que d’incendie.
AVERTISSEMENT
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
5WX-F8199-F3 12/11/08 06:01 Página 36

FAU17241
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement
possible et contribue hautement à la
sécurité de conduite. La sécurité du véhi-
cule incombe à son propriétaire et à son
utilisateur. Les points de contrôle, réglage
et lubrification principaux du véhicule sont
expliqués aux pages suivantes.

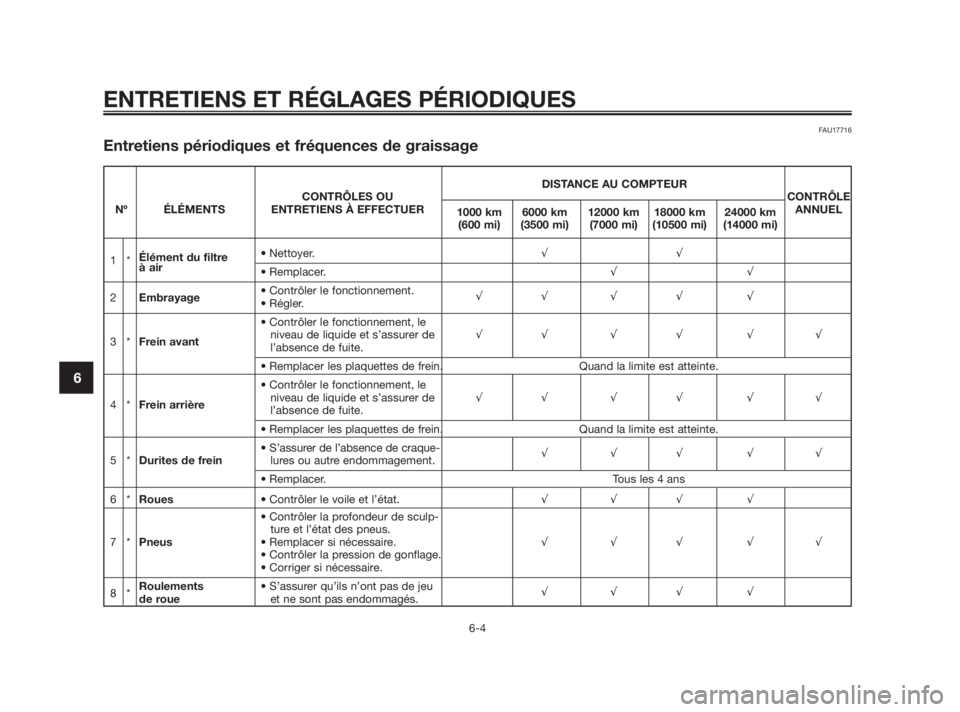

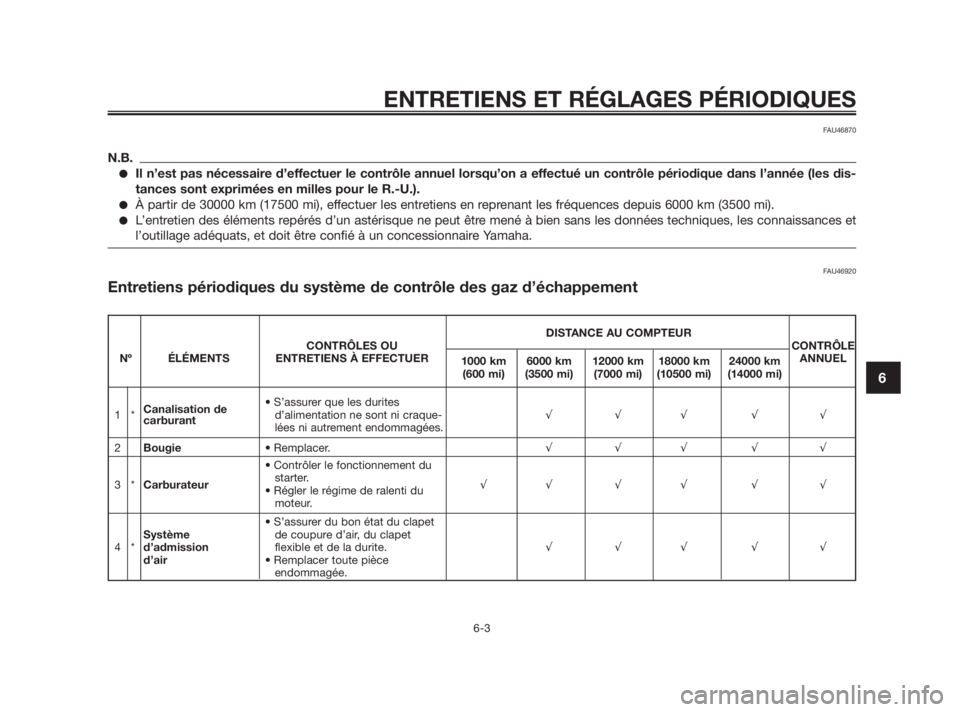

Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des
conditions normales. Le propriétaire dev-
ra donc adapter les fréquences préconi-
sées et éventuellement les raccourcir en
fonction du climat, du terrain, de la situa-
tion géographique et de l’usage qu’il fait
de son véhicule.
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
●Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer
décharges et incendies.
●Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par
monoxyde de carbone pouvant
provoquer la mort. Se reporter à la
page 1-1 pour plus d’informations
concernant le monoxyde de car-
bone.
FAU17521
Trousse de réparation
1. Trousse de réparation
La trousse de réparation se trouve dans le
compartiment de rangement, sous la
selle. (Voir page 3-11).
Les informations données dans ce manuel
et les outils de la trousse de réparation
sont destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’en-
tretien préventif et les petites réparations.
Cependant d’autres outils, comme une
clé dynamométrique, peuvent être néces-
saires pour effectuer correctement cer-
tains entretiens.
AVERTISSEMENT
AVERTISSEMENT
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6
5WX-F8199-F3 12/11/08 06:01 Página 37

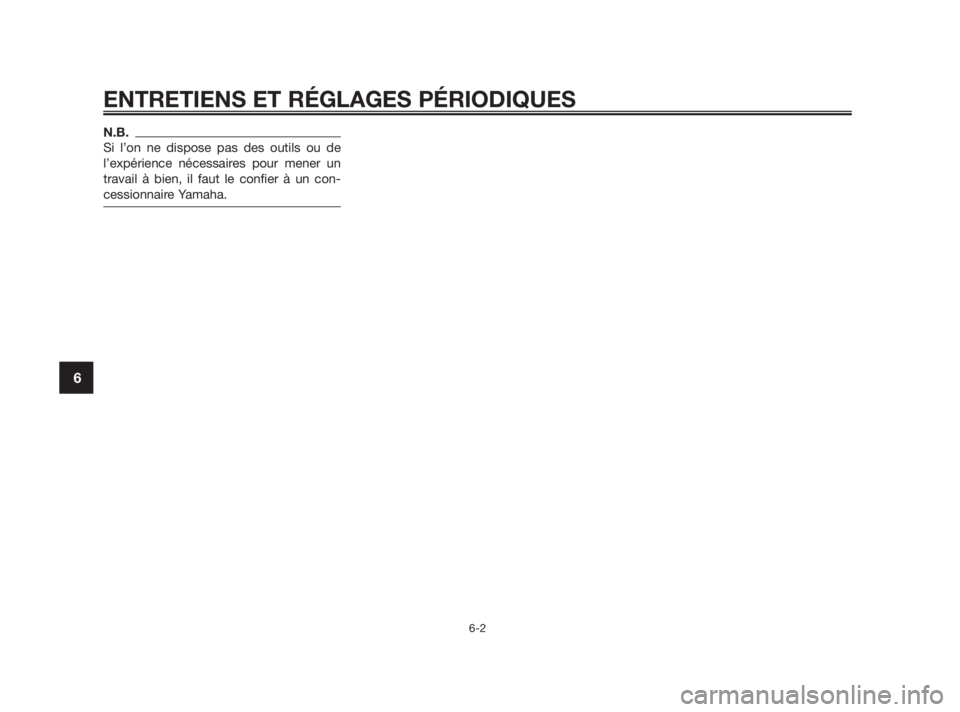

N.B.
Si l’on ne dispose pas des outils ou de
l’expérience nécessaires pour mener un
travail à bien, il faut le confier à un con-
cessionnaire Yamaha.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
5WX-F8199-F3 12/11/08 06:01 Página 38

FAU46870
N.B.
●Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les dis-
tances sont exprimées en milles pour le R.-U.).
●À partir de 30000 km (17500 mi), effectuer les entretiens en reprenant les fréquences depuis 6000 km (3500 mi).
●L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46920
Entretiens périodiques du système de contrôle des gaz d’échappement
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
DISTANCE AU COMPTEUR
CONTRÔLES OUCONTRÔLE
Nº ÉLÉMENTS ENTRETIENS À EFFECTUER
1000 km 6000 km 12000 km 18000 km 24000 kmANNUEL
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
Canalisation de• S’assurer que les durites
1 * d’alimentation ne sont ni craque-√√√ √√
carburant
lées ni autrement endommagées.
2Bougie• Remplacer.√√√ √√
• Contrôler le fonctionnement du
3*Carburateurstarter.
√√ √√ √ √
• Régler le régime de ralenti du
moteur.
• S’assurer du bon état du clapet
Systèmede coupure d’air, du clapet
4*d’admissionflexible et de la durite.√√√ √√
d’air• Remplacer toute pièce
endommagée.
5WX-F8199-F3 12/11/08 06:01 Página 39

FAU17716
Entretiens périodiques et fréquences de graissage
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
DISTANCE AU COMPTEUR
CONTRÔLES OUCONTRÔLE
Nº ÉLÉMENTS ENTRETIENS À EFFECTUER
1000 km 6000 km 12000 km 18000 km 24000 kmANNUEL
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
1*Élément du filtre• Nettoyer.√√à air
• Remplacer.√√
2Embrayage• Contrôler le fonctionnement.
• Régler.√√ √√ √
• Contrôler le fonctionnement, le
3*Frein avantniveau de liquide et s’assurer de √√ √√ √ √
l’absence de fuite.
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
• Contrôler le fonctionnement, le
4*Frein arrièreniveau de liquide et s’assurer de √√ √√ √ √
l’absence de fuite.
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
• S’assurer de l’absence de craque-
5*Durites de freinlures ou autre endommagement.√√√ √√
• Remplacer. Tous les 4 ans
6*Roues• Contrôler le voile et l’état.√√√ √
• Contrôler la profondeur de sculp-
ture et l’état des pneus.
7*Pneus• Remplacer si nécessaire.√√√ √√
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
8*Roulements • S’assurer qu’ils n’ont pas de jeu
de roueet ne sont pas endommagés.√√√ √
5WX-F8199-F3 12/11/08 06:01 Página 40
