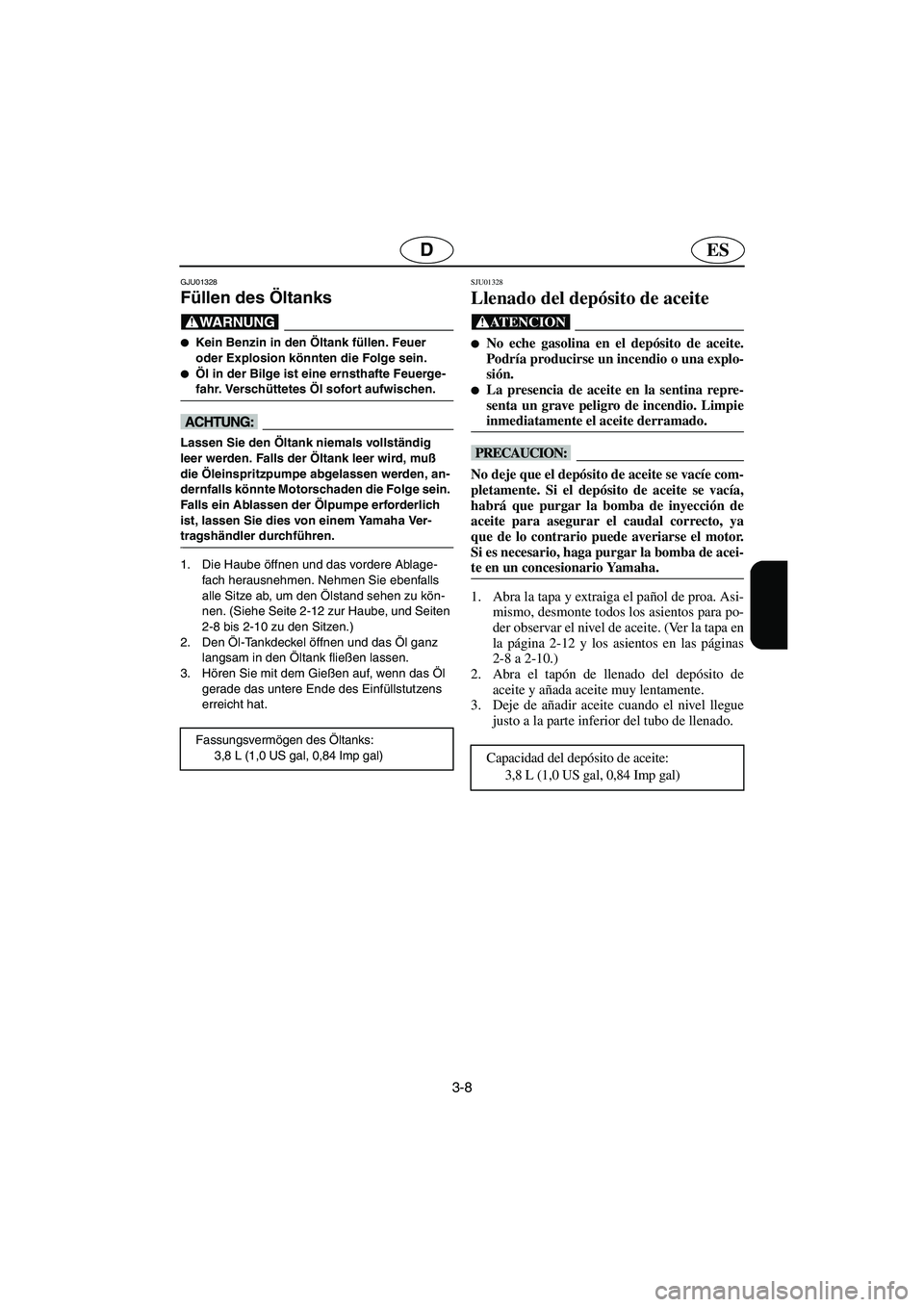

Füllen des Öltanks
@ Kein Benzin in den Öltank füllen. Feuer
oder Explosion könnten die Folge sein.
Öl in der Bilge ist eine ernsthafte Feuerge-
fahr. Verschüttetes Öl sofort aufwischen.
@
@ Lassen Sie den Öltank niemals vollständig
leer werden. Falls der Öltank leer wird, muß
die Öleinspritzpumpe abgelassen werden, an-
dernfalls könnte Motorschaden die Folge sein.
Falls ein Ablassen der Ölpumpe erforderlich
ist, lassen Sie dies von einem Yamaha Ver-
tragshändler durchführen.
@
1. Die Haube öffnen und das vordere Ablage-
fach herausnehmen. Nehmen Sie ebenfalls
alle Sitze ab, um den Ölstand sehen zu kön-
nen. (Siehe Seite 2-12 zur Haube, und Seiten
2-8 bis 2-10 zu den Sitzen.)
2. Den Öl-Tankdeckel öffnen und das Öl ganz
langsam in den Öltank fließen lassen.
3. Hören Sie mit dem Gießen auf, wenn das Öl
gerade das untere Ende des Einfüllstutzens
erreicht hat.
Fassungsvermögen des Öltanks:
3,8 L (1,0 US gal, 0,84 Imp gal)
SJU01328
Llenado del depósito de aceite
@ No eche gasolina en el depósito de aceite.
Podría producirse un incendio o una explo-
sión.
La presencia de aceite en la sentina repre-
senta un grave peligro de incendio. Limpie
inmediatamente el aceite derramado.
@
@ No deje que el depósito de aceite se vacíe com-
pletamente. Si el depósito de aceite se vacía,
habrá que purgar la bomba de inyección de
aceite para asegurar el caudal correcto, ya
que de lo contrario puede averiarse el motor.
Si es necesario, haga purgar la bomba de acei-
te en un concesionario Yamaha.
@
1. Abra la tapa y extraiga el pañol de proa. Asi-
mismo, desmonte todos los asientos para po-
der observar el nivel de aceite. (Ver la tapa en
la página 2-12 y los asientos en las páginas
2-8 a 2-10.)
2. Abra el tapón de llenado del depósito de
aceite y añada aceite muy lentamente.
3. Deje de añadir aceite cuando el nivel llegue
justo a la parte inferior del tubo de llenado.
Capacidad del depósito de aceite:
3,8 L (1,0 US gal, 0,84 Imp gal)
A_F0M-83.book Page 8 Saturday, August 4, 2001 9:11 AM
Page 92 of 232
3-9
F
FJU01346

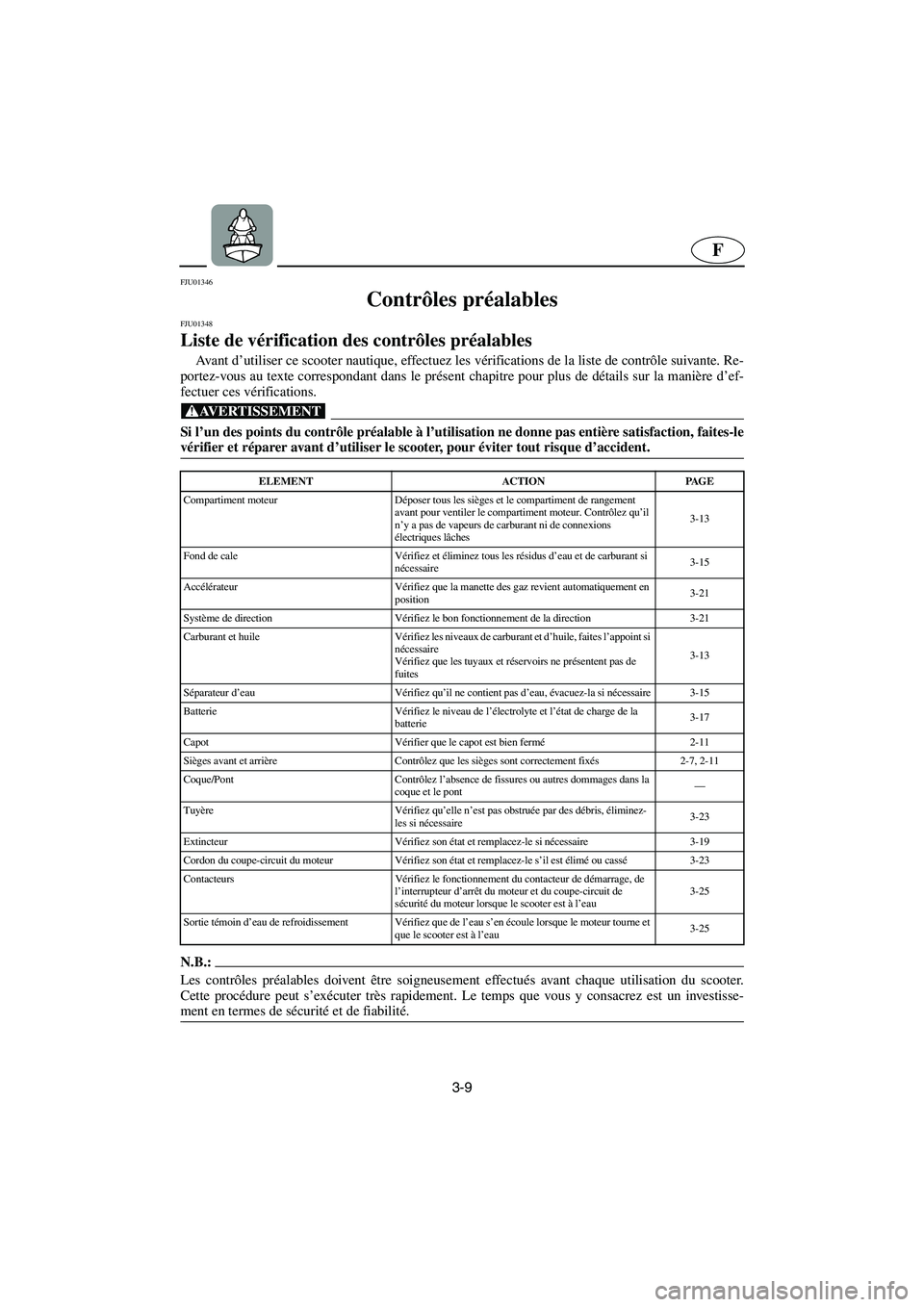

Contrôles préalables
FJU01348
Liste de vérification des contrôles préalables
Ava n t d’utiliser ce scooter nautique, effectuez les vérifications de la liste de contrôle suivante. Re-
portez-vous au texte correspondant dans le présent chapitre pour plus de détails sur la manière d’ef-
fectuer ces vérifications.
@ Si l’un des points du contrôle préalable à l’utilisation ne donne pas entière satisfaction, faites-le
vérifier et réparer avant d’utiliser le scooter, pour éviter tout risque d’accident.
@
POC-F0M7F
N.B.:@ Les contrôles préalables doivent être soigneusement effectués avant chaque utilisation du scooter.
Cette procédure peut s’exécuter très rapidement. Le temps que vous y consacrez est un investisse-
ment en termes de sécurité et de fiabilité.
@
ELEMENT ACTION PAGE
Compartiment moteur Déposer tous les sièges et le compartiment de rangement
avant pour ventiler le compartiment moteur. Contrôlez qu’il
n’y a pas de vapeurs de carburant ni de connexions
électriques lâches3-13
Fond de cale Vérifiez et éliminez tous les résidus d’eau et de carburant si
nécessaire3-15
Accélérateur Vérifiez que la manette des gaz revient automatiquement en
position3-21
Système de direction Vérifiez le bon fonctionnement de la direction 3-21
Carburant et huile Vérifiez les niveaux de carburant et d’huile, faites l’appoint si
nécessaire
Vérifiez que les tuyaux et réservoirs ne présentent pas de
fuites3-13
Séparateur d’eau Vérifiez qu’il ne contient pas d’eau, évacuez-la si nécessaire 3-15
Batterie Vérifiez le niveau de l’électrolyte et l’état de charge de la
batterie3-17
Capot Vérifier que le capot est bien fermé2-11
Sièges avant et arrière Contrôlez que les sièges sont correctement fixés 2-7, 2-11
Coque/Pont Contrôlez l’absence de fissures ou autres dommages dans la
coque et le pont—
Tuyère Vérifiez qu’elle n’est pas obstruée par des débris, éliminez-
les si nécessaire3-23
Extincteur Vérifiez son état et remplacez-le si nécessaire 3-19
Cordon du coupe-circuit du moteur Vérifiez son état et remplacez-le s’il est élimé ou cassé3-23
Contacteurs Vérifiez le fonctionnement du contacteur de démarrage, de
l’interrupteur d’arrêt du moteur et du coupe-circuit de
sécurité du moteur lorsque le scooter est à l’eau3-25
Sortie témoin d’eau de refroidissement Vérifiez que de l’eau s’en écoule lorsque le moteur tourne et
que le scooter est à l’eau3-25
A_F0M-83.book Page 9 Saturday, August 4, 2001 9:11 AM
Page 93 of 232
3-10
D
GJU01346

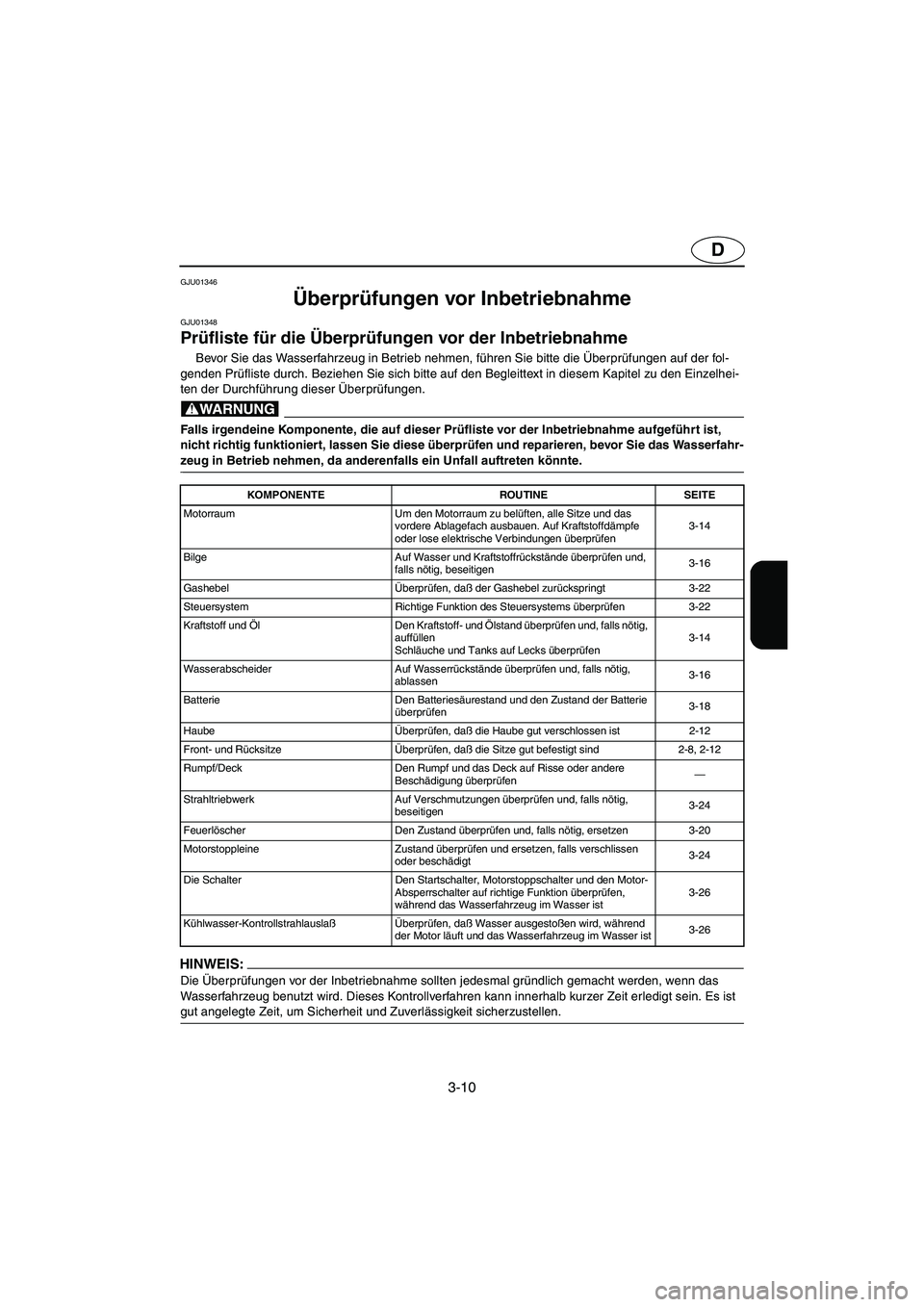

Überprüfungen vor Inbetriebnahme
GJU01348
Prüfliste für die Überprüfungen vor der Inbetriebnahme
Bevor Sie das Wasserfahrzeug in Betrieb nehmen, führen Sie bitte die Überprüfungen auf der fol-
genden Prüfliste durch. Beziehen Sie sich bitte auf den Begleittext in diesem Kapitel zu den Einzelhei-
ten der Durchführung dieser Überprüfungen.
@ Falls irgendeine Komponente, die auf dieser Prüfliste vor der Inbetriebnahme aufgeführt ist,
nicht richtig funktioniert, lassen Sie diese überprüfen und reparieren, bevor Sie das Wasserfahr-
zeug in Betrieb nehmen, da anderenfalls ein Unfall auftreten könnte.
@
POC-F0M7G
HINWEIS:@ Die Überprüfungen vor der Inbetriebnahme sollten jedesmal gründlich gemacht werden, wenn das
Wasserfahrzeug benutzt wird. Dieses Kontrollverfahren kann innerhalb kurzer Zeit erledigt sein. Es ist
gut angelegte Zeit, um Sicherheit und Zuverlässigkeit sicherzustellen.
@
KOMPONENTE ROUTINE SEITE
Motorraum Um den Motorraum zu belüften, alle Sitze und das
vordere Ablagefach ausbauen. Auf Kraftstoffdämpfe
oder lose elektrische Verbindungen überprüfen3-14
Bilge Auf Wasser und Kraftstoffrückstände überprüfen und,
falls nötig, beseitigen3-16
GashebelÜberprüfen, daß der Gashebel zurückspringt 3-22
Steuersystem Richtige Funktion des Steuersystems überprüfen 3-22
Kraftstoff und Öl Den Kraftstoff- und Ölstand überprüfen und, falls nötig,
auffüllen
Schläuche und Tanks auf Lecks überprüfen3-14
Wasserabscheider Auf Wasserrückstände überprüfen und, falls nötig,
ablassen3-16
Batterie Den Batteriesäurestand und den Zustand der Batterie
überprüfen3-18
HaubeÜberprüfen, daß die Haube gut verschlossen ist 2-12
Front- und RücksitzeÜberprüfen, daß die Sitze gut befestigt sind 2-8, 2-12
Rumpf/Deck Den Rumpf und das Deck auf Risse oder andere
Beschädigung überprüfen—
Strahltriebwerk Auf Verschmutzungen überprüfen und, falls nötig,
beseitigen3-24
Feuerlöscher Den Zustand überprüfen und, falls nötig, ersetzen 3-20
Motorstoppleine Zustand überprüfen und ersetzen, falls verschlissen
oder beschädigt3-24
Die Schalter Den Startschalter, Motorstoppschalter und den Motor-
Absperrschalter auf richtige Funktion überprüfen,
während das Wasserfahrzeug im Wasser ist3-26
Kühlwasser-KontrollstrahlauslaßÜberprüfen, daß Wasser ausgestoßen wird, während
der Motor läuft und das Wasserfahrzeug im Wasser ist3-26
A_F0M-83.book Page 10 Saturday, August 4, 2001 9:11 AM
Page 94 of 232
3-11
ES
SJU01346

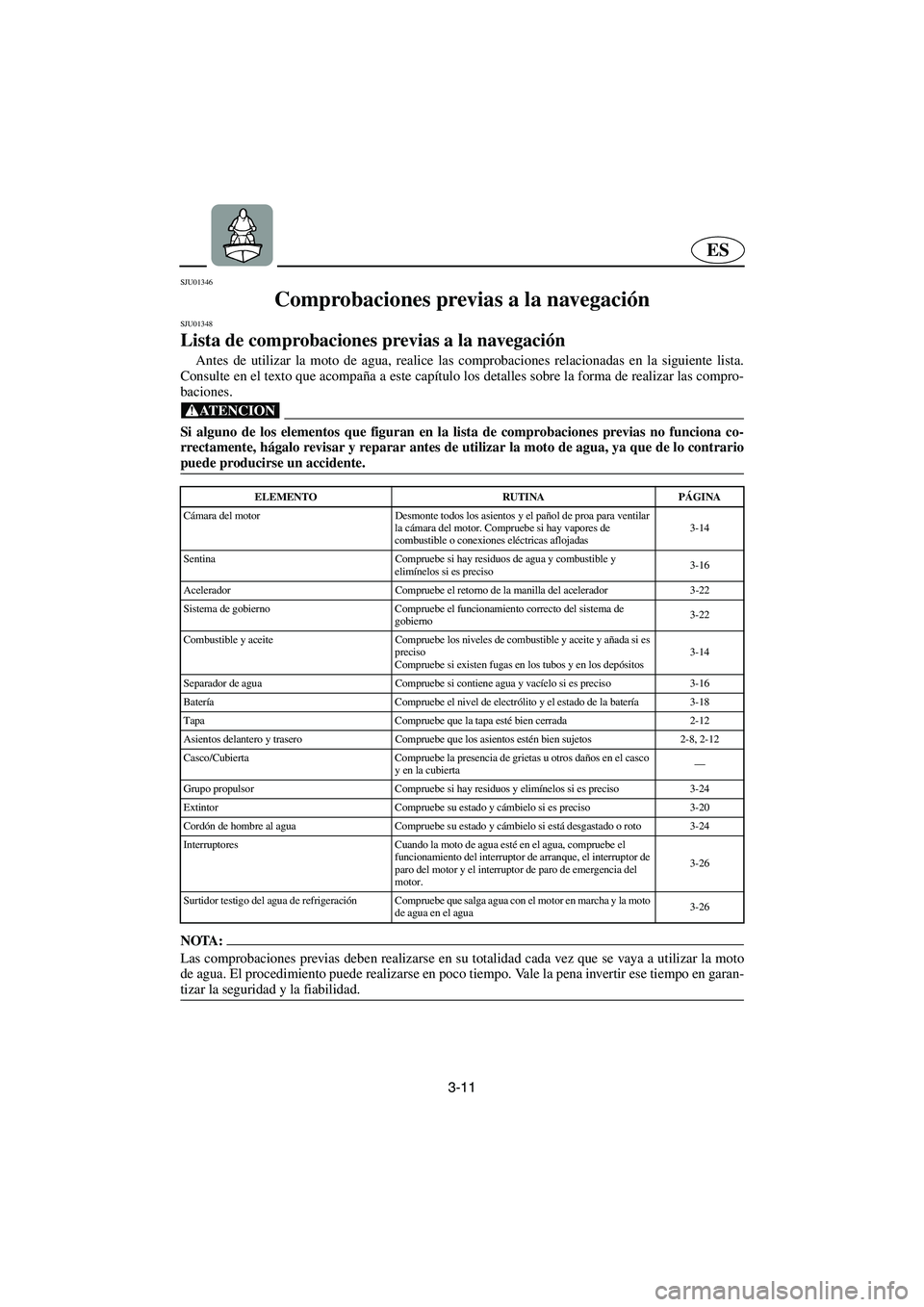

Comprobaciones previas a la navegación
SJU01348
Lista de comprobaciones previas a la navegación
Antes de utilizar la moto de agua, realice las comprobaciones relacionadas en la siguiente lista.
Consulte en el texto que acompaña a este capítulo los detalles sobre la forma de realizar las compro-
baciones.
@ Si alguno de los elementos que figuran en la lista de comprobaciones previas no funciona co-
rrectamente, hágalo revisar y reparar antes de utilizar la moto de agua, ya que de lo contrario
puede producirse un accidente.
@
POC-F0M7S
NOTA:@ Las comprobaciones previas deben realizarse en su totalidad cada vez que se vaya a utilizar la moto
de agua. El procedimiento puede realizarse en poco tiempo. Vale la pena invertir ese tiempo en garan-
tizar la seguridad y la fiabilidad.
@
ELEMENTO RUTINA PÁGINA
Cámara del motor Desmonte todos los asientos y el pañol de proa para ventilar
la cámara del motor. Compruebe si hay vapores de
combustible o conexiones eléctricas aflojadas3-14
Sentina Compruebe si hay residuos de agua y combustible y
elimínelos si es preciso3-16
Acelerador Compruebe el retorno de la manilla del acelerador 3-22
Sistema de gobierno Compruebe el funcionamiento correcto del sistema de
gobierno3-22
Combustible y aceite Compruebe los niveles de combustible y aceite y añada si es
preciso
Compruebe si existen fugas en los tubos y en los depósitos3-14
Separador de agua Compruebe si contiene agua y vacíelo si es preciso 3-16
Batería Compruebe el nivel de electrólito y el estado de la batería3-18
Tapa Compruebe que la tapa esté bien cerrada 2-12
Asientos delantero y trasero Compruebe que los asientos estén bien sujetos 2-8, 2-12
Casco/Cubierta Compruebe la presencia de grietas u otros daños en el casco
y en la cubierta—
Grupo propulsor Compruebe si hay residuos y elimínelos si es preciso 3-24
Extintor Compruebe su estado y cámbielo si es preciso 3-20
Cordón de hombre al agua Compruebe su estado y cámbielo si está desgastado o roto 3-24
Interruptores Cuando la moto de agua esté en el agua, compruebe el
funcionamiento del interruptor de arranque, el interruptor de
paro del motor y el interruptor de paro de emergencia del
motor.3-26
Surtidor testigo del agua de refrigeración Compruebe que salga agua con el motor en marcha y la moto
de agua en el agua3-26
A_F0M-83.book Page 11 Saturday, August 4, 2001 9:11 AM
Page 95 of 232
3-12

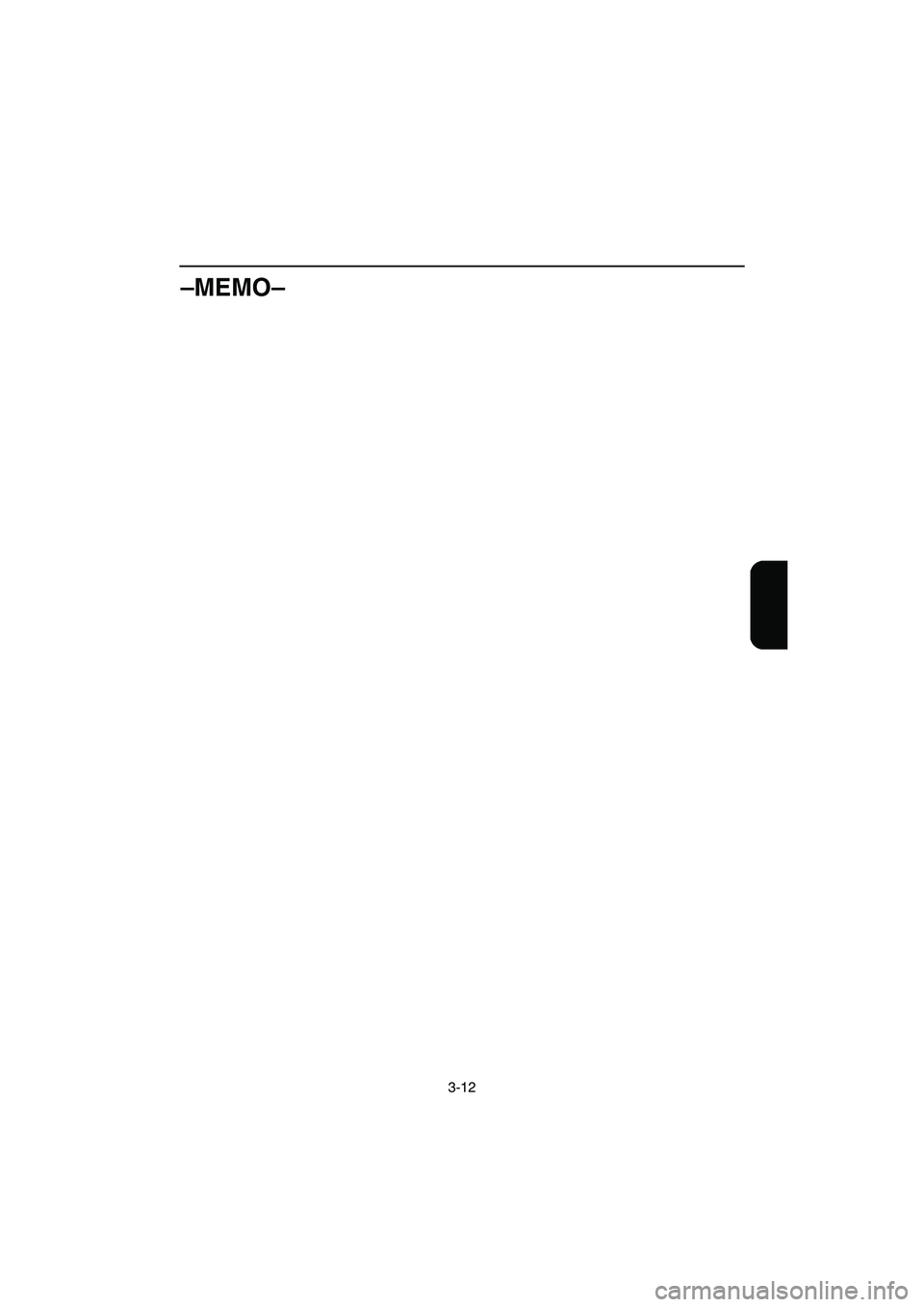

–MEMO–
A_F0M-83.book Page 12 Saturday, August 4, 2001 9:11 AM
Page 96 of 232
3-13
F
FJU01048

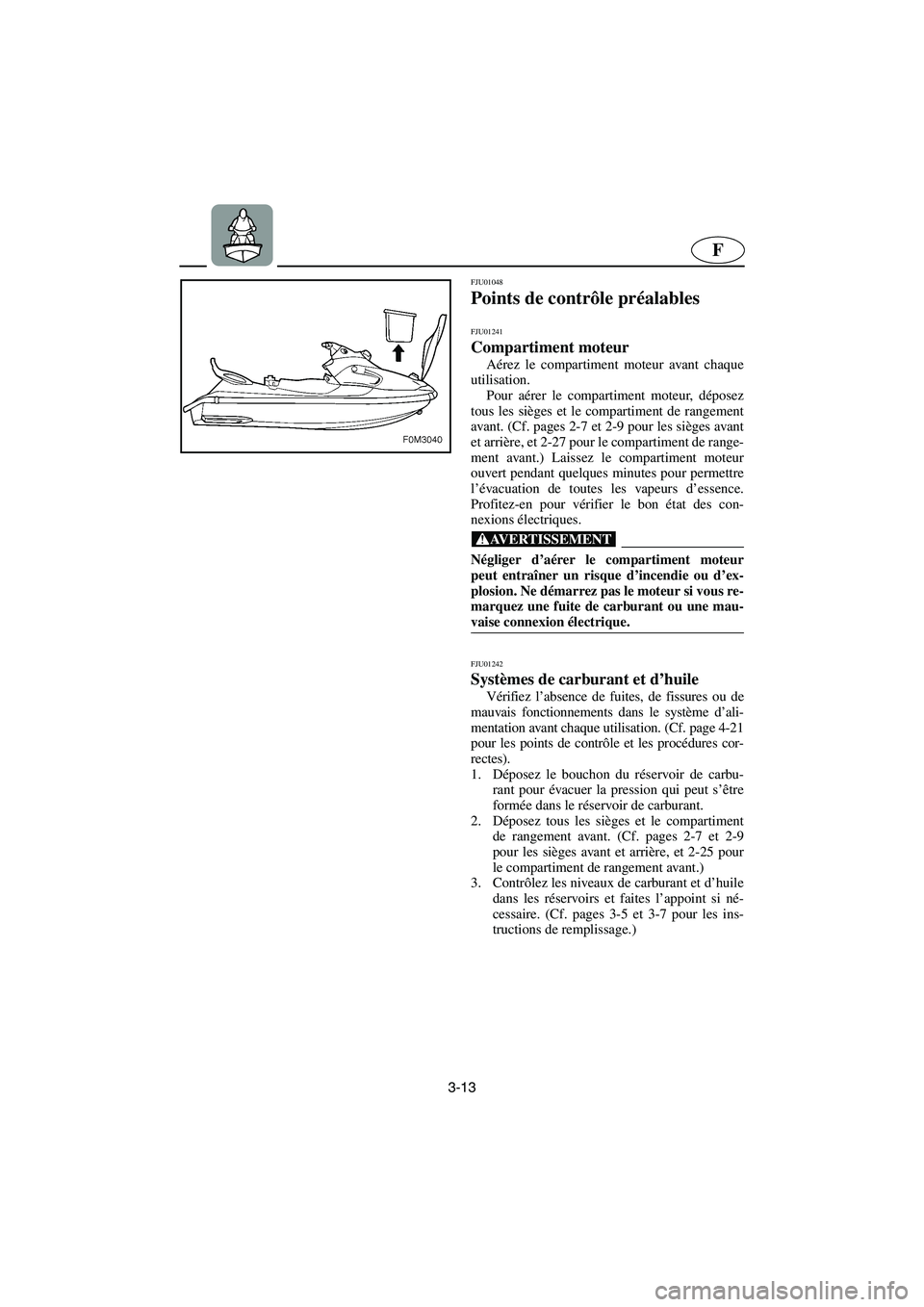

Points de contrôle préalables
FJU01241
Compartiment moteur
Aérez le compartiment moteur avant chaque
utilisation.
Pour aérer le compartiment moteur, déposez
tous les sièges et le compartiment de rangement
avant. (Cf. pages 2-7 et 2-9 pour les sièges avant
et arrière, et 2-27 pour le compartiment de range-
ment avant.) Laissez le compartiment moteur
ouvert pendant quelques minutes pour permettre
l’évacuation de toutes les vapeurs d’essence.
Profitez-en pour vérifier le bon état des con-
nexions électriques.
@ Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou d’ex-
plosion. Ne démarrez pas le moteur si vous re-
marquez une fuite de carburant ou une mau-
vaise connexion électrique.
@
FJU01242
Systèmes de carburant et d’huile
Vérifiez l’absence de fuites, de fissures ou de
mauvais fonctionnements dans le système d’ali-
mentation avant chaque utilisation. (Cf. page 4-21
pour les points de contrôle et les procédures cor-
rectes).
1. Déposez le bouchon du réservoir de carbu-
rant pour évacuer la pression qui peut s’être
formée dans le réservoir de carburant.
2. Déposez tous les sièges et le compartiment
de rangement avant. (Cf. pages 2-7 et 2-9
pour les sièges avant et arrière, et 2-25 pour
le compartiment de rangement avant.)
3. Contrôlez les niveaux de carburant et d’huile
dans les réservoirs et faites l’appoint si né-
cessaire. (Cf. pages 3-5 et 3-7 pour les ins-
tructions de remplissage.)
A_F0M-83.book Page 13 Saturday, August 4, 2001 9:11 AM
Page 97 of 232
3-14
ESD
GJU01048

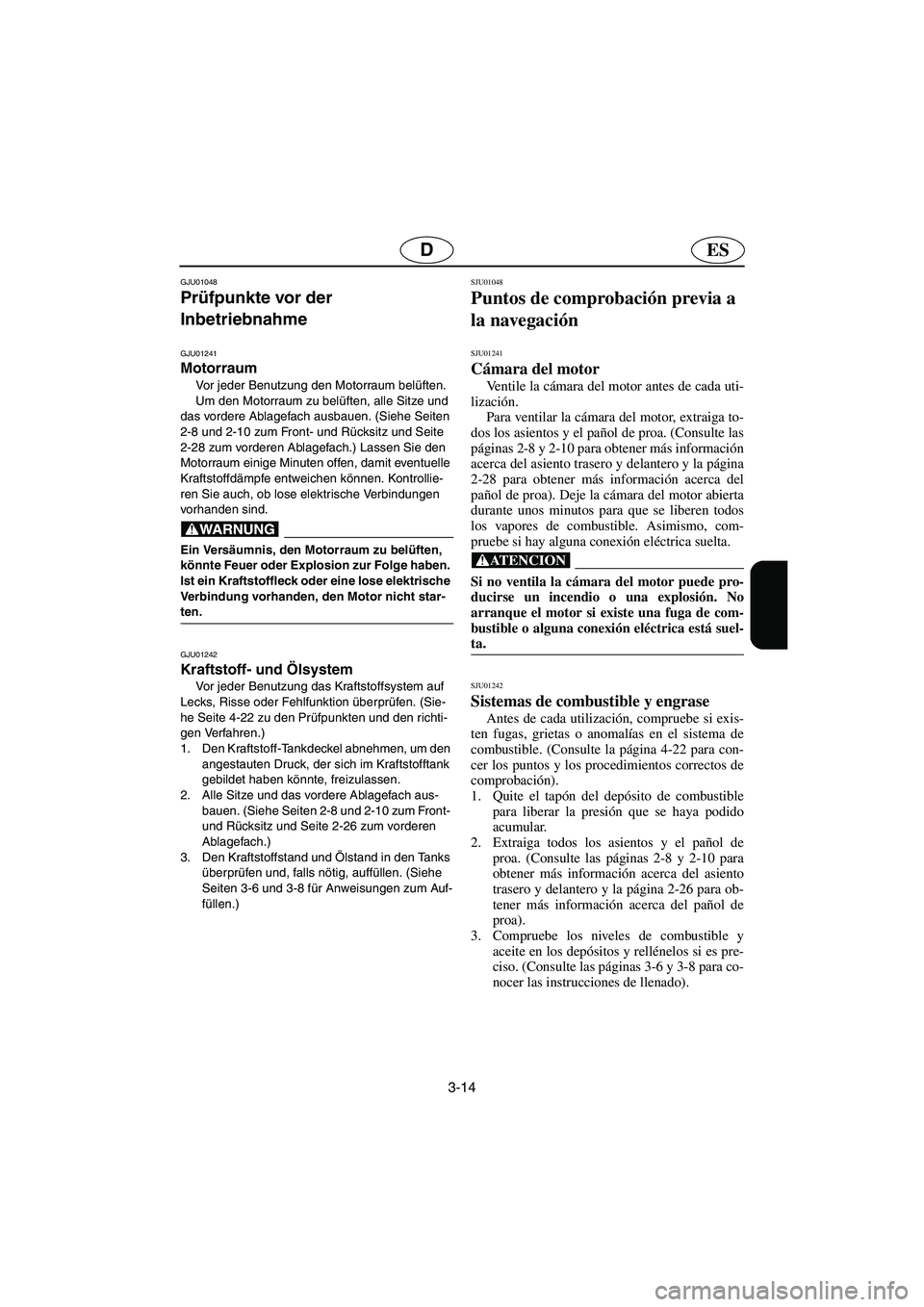

Prüfpunkte vor der
Inbetriebnahme
GJU01241
Motorraum
Vor jeder Benutzung den Motorraum belüften.
Um den Motorraum zu belüften, alle Sitze und
das vordere Ablagefach ausbauen. (Siehe Seiten
2-8 und 2-10 zum Front- und Rücksitz und Seite
2-28 zum vorderen Ablagefach.) Lassen Sie den
Motorraum einige Minuten offen, damit eventuelle
Kraftstoffdämpfe entweichen können. Kontrollie-
ren Sie auch, ob lose elektrische Verbindungen
vorhanden sind.
@ Ein Versäumnis, den Motorraum zu belüften,
könnte Feuer oder Explosion zur Folge haben.
Ist ein Kraftstoffleck oder eine lose elektrische
Verbindung vorhanden, den Motor nicht star-
ten.
@
GJU01242
Kraftstoff- und Ölsystem
Vor jeder Benutzung das Kraftstoffsystem auf
Lecks, Risse oder Fehlfunktion überprüfen. (Sie-
he Seite 4-22 zu den Prüfpunkten und den richti-
gen Verfahren.)
1. Den Kraftstoff-Tankdeckel abnehmen, um den
angestauten Druck, der sich im Kraftstofftank
gebildet haben könnte, freizulassen.
2. Alle Sitze und das vordere Ablagefach aus-
bauen. (Siehe Seiten 2-8 und 2-10 zum Front-
und Rücksitz und Seite 2-26 zum vorderen
Ablagefach.)
3. Den Kraftstoffstand und Ölstand in den Tanks
überprüfen und, falls nötig, auffüllen. (Siehe
Seiten 3-6 und 3-8 für Anweisungen zum Auf-
füllen.)
SJU01048
Puntos de comprobación previa a
la navegación
SJU01241
Cámara del motor
Ventile la cámara del motor antes de cada uti-
lización.
Para ventilar la cámara del motor, extraiga to-
dos los asientos y el pañol de proa. (Consulte las
páginas 2-8 y 2-10 para obtener más información
acerca del asiento trasero y delantero y la página
2-28 para obtener más información acerca del
pañol de proa). Deje la cámara del motor abierta
durante unos minutos para que se liberen todos
los vapores de combustible. Asimismo, com-
pruebe si hay alguna conexión eléctrica suelta.
@ Si no ventila la cámara del motor puede pro-
ducirse un incendio o una explosión. No
arranque el motor si existe una fuga de com-
bustible o alguna conexión eléctrica está suel-
ta.
@
SJU01242
Sistemas de combustible y engrase
Antes de cada utilización, compruebe si exis-
ten fugas, grietas o anomalías en el sistema de
combustible. (Consulte la página 4-22 para con-
cer los puntos y los procedimientos correctos de
comprobación).
1. Quite el tapón del depósito de combustible
para liberar la presión que se haya podido
acumular.
2. Extraiga todos los asientos y el pañol de
proa. (Consulte las páginas 2-8 y 2-10 para
obtener más información acerca del asiento
trasero y delantero y la página 2-26 para ob-
tener más información acerca del pañol de
proa).
3. Compruebe los niveles de combustible y
aceite en los depósitos y rellénelos si es pre-
ciso. (Consulte las páginas 3-6 y 3-8 para co-
nocer las instrucciones de llenado).
A_F0M-83.book Page 14 Saturday, August 4, 2001 9:11 AM
Page 98 of 232
3-15
F
FJU01052

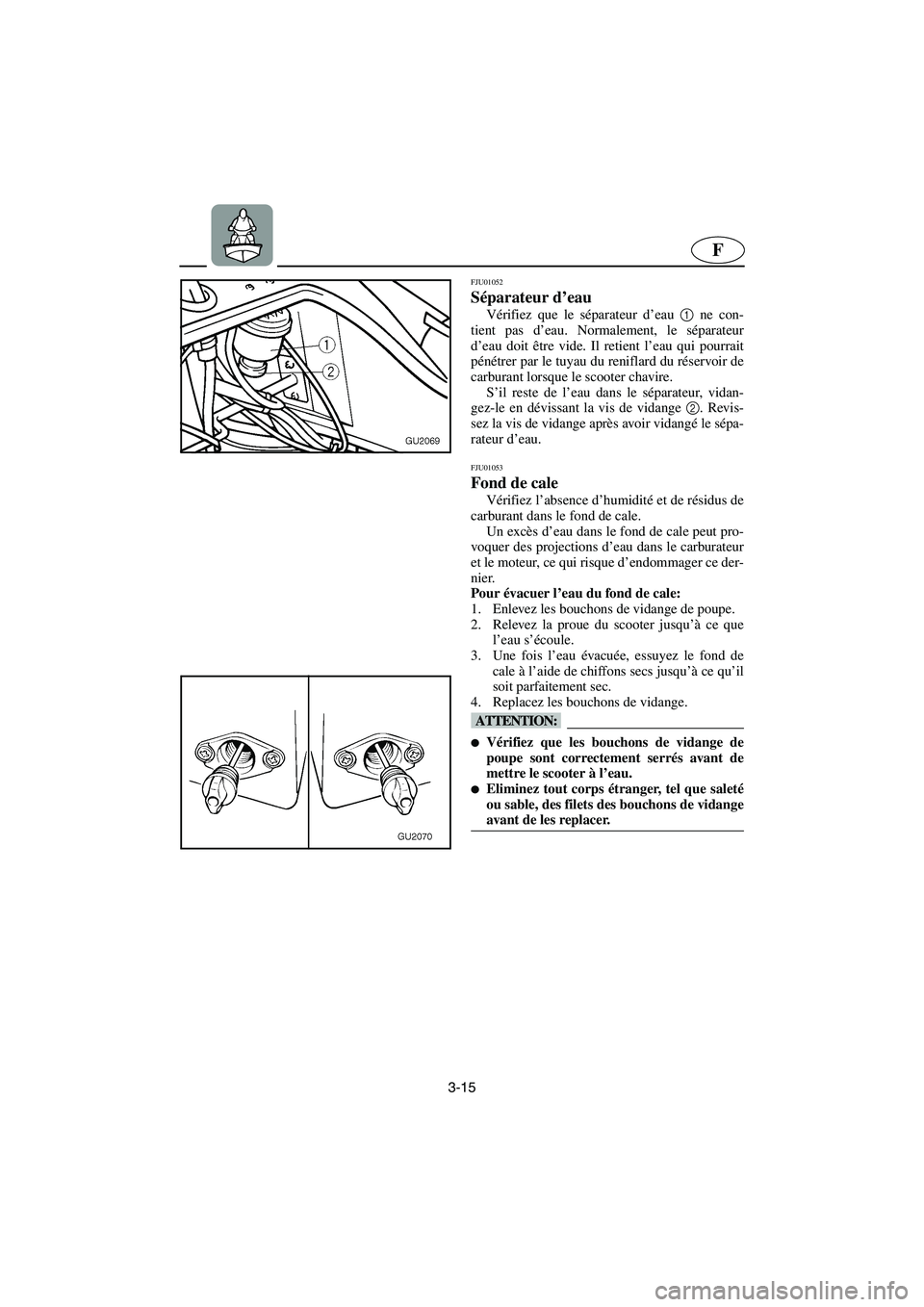

Séparateur d’eau
Vérifiez que le séparateur d’eau 1
ne con-
tient pas d’eau. Normalement, le séparateur
d’eau doit être vide. Il retient l’eau qui pourrait
pénétrer par le tuyau du reniflard du réservoir de
carburant lorsque le scooter chavire.
S’il reste de l’eau dans le séparateur, vidan-
gez-le en dévissant la vis de vidange 2
. Revis-
sez la vis de vidange après avoir vidangé le sépa-
rateur d’eau.
FJU01053
Fond de cale
Vérifiez l’absence d’humidité et de résidus de
carburant dans le fond de cale.
Un excès d’eau dans le fond de cale peut pro-
voquer des projections d’eau dans le carburateur
et le moteur, ce qui risque d’endommager ce der-
nier.
Pour évacuer l’eau du fond de cale:
1. Enlevez les bouchons de vidange de poupe.
2. Relevez la proue du scooter jusqu’à ce que
l’eau s’écoule.
3. Une fois l’eau évacuée, essuyez le fond de
cale à l’aide de chiffons secs jusqu’à ce qu’il
soit parfaitement sec.
4. Replacez les bouchons de vidange.
@ Vérifiez que les bouchons de vidange de
poupe sont correctement serrés avant de
mettre le scooter à l’eau.
Eliminez tout corps étranger, tel que saleté
ou sable, des filets des bouchons de vidange
avant de les replacer.
@
A_F0M-83.book Page 15 Saturday, August 4, 2001 9:11 AM
Page 99 of 232
3-16
ESD
GJU01052

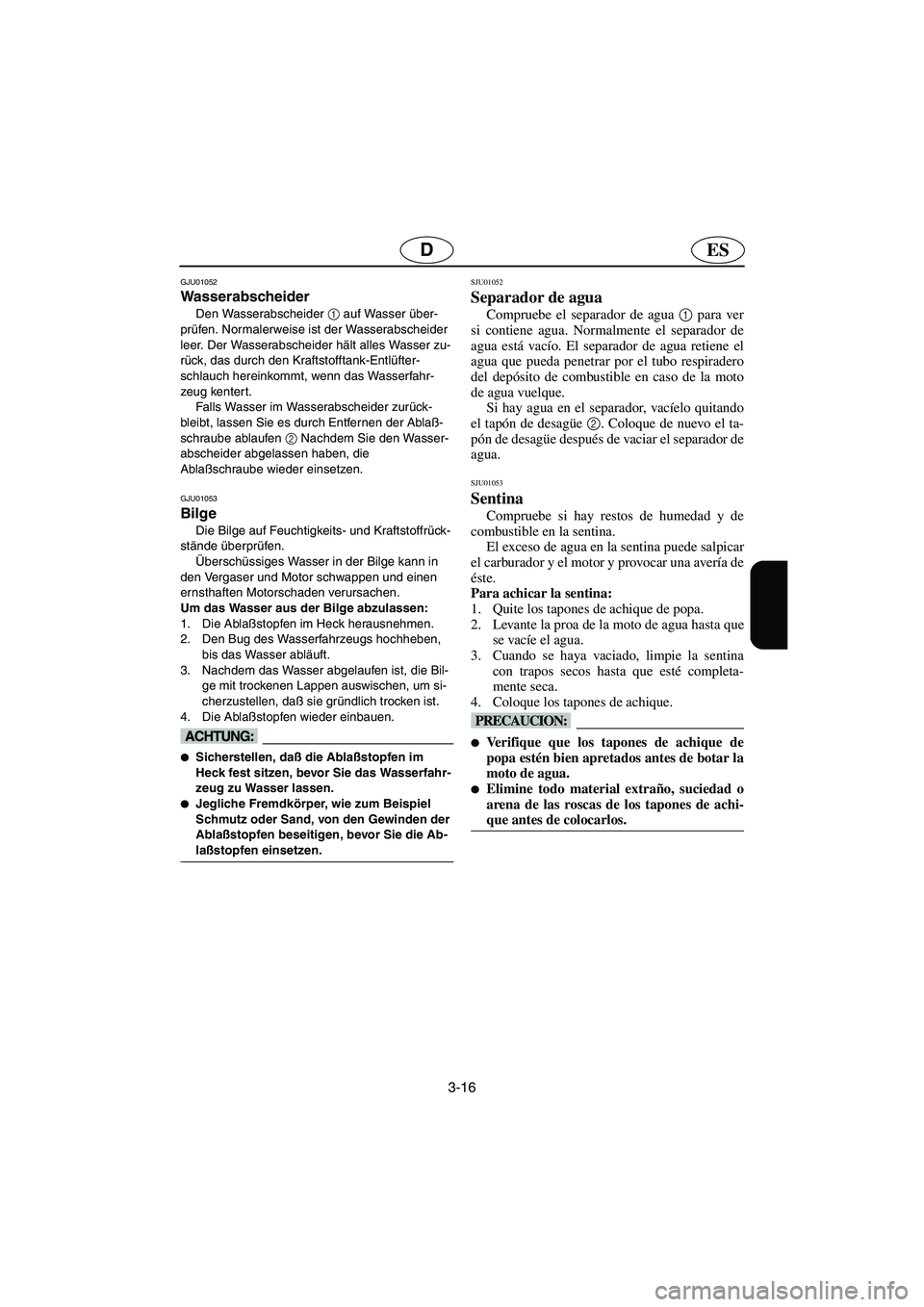

Wasserabscheider
Den Wasserabscheider 1
auf Wasser über-
prüfen. Normalerweise ist der Wasserabscheider
leer. Der Wasserabscheider hält alles Wasser zu-
rück, das durch den Kraftstofftank-Entlüfter-
schlauch hereinkommt, wenn das Wasserfahr-
zeug kentert.
Falls Wasser im Wasserabscheider zurück-
bleibt, lassen Sie es durch Entfernen der Ablaß-
schraube ablaufen 2
Nachdem Sie den Wasser-
abscheider abgelassen haben, die
Ablaßschraube wieder einsetzen.
GJU01053
Bilge
Die Bilge auf Feuchtigkeits- und Kraftstoffrück-
stände überprüfen.
Überschüssiges Wasser in der Bilge kann in
den Vergaser und Motor schwappen und einen
ernsthaften Motorschaden verursachen.
Um das Wasser aus der Bilge abzulassen:
1. Die Ablaßstopfen im Heck herausnehmen.
2. Den Bug des Wasserfahrzeugs hochheben,
bis das Wasser abläuft.
3. Nachdem das Wasser abgelaufen ist, die Bil-
ge mit trockenen Lappen auswischen, um si-
cherzustellen, daß sie gründlich trocken ist.
4. Die Ablaßstopfen wieder einbauen.
@ Sicherstellen, daß die Ablaßstopfen im
Heck fest sitzen, bevor Sie das Wasserfahr-
zeug zu Wasser lassen.
Jegliche Fremdkörper, wie zum Beispiel
Schmutz oder Sand, von den Gewinden der
Ablaßstopfen beseitigen, bevor Sie die Ab-
laßstopfen einsetzen.
@
SJU01052
Separador de agua
Compruebe el separador de agua 1
para ver
si contiene agua. Normalmente el separador de
agua está vacío. El separador de agua retiene el
agua que pueda penetrar por el tubo respiradero
del depósito de combustible en caso de la moto
de agua vuelque.
Si hay agua en el separador, vacíelo quitando
el tapón de desagüe 2
. Coloque de nuevo el ta-
pón de desagüe después de vaciar el separador de
agua.
SJU01053
Sentina
Compruebe si hay restos de humedad y de
combustible en la sentina.
El exceso de agua en la sentina puede salpicar
el carburador y el motor y provocar una avería de
éste.
Para achicar la sentina:
1. Quite los tapones de achique de popa.
2. Levante la proa de la moto de agua hasta que
se vacíe el agua.
3. Cuando se haya vaciado, limpie la sentina
con trapos secos hasta que esté completa-
mente seca.
4. Coloque los tapones de achique.
@ Verifique que los tapones de achique de
popa estén bien apretados antes de botar la
moto de agua.
Elimine todo material extraño, suciedad o
arena de las roscas de los tapones de achi-
que antes de colocarlos.
@
A_F0M-83.book Page 16 Saturday, August 4, 2001 9:11 AM
Page 100 of 232
3-17
F
FJU01054

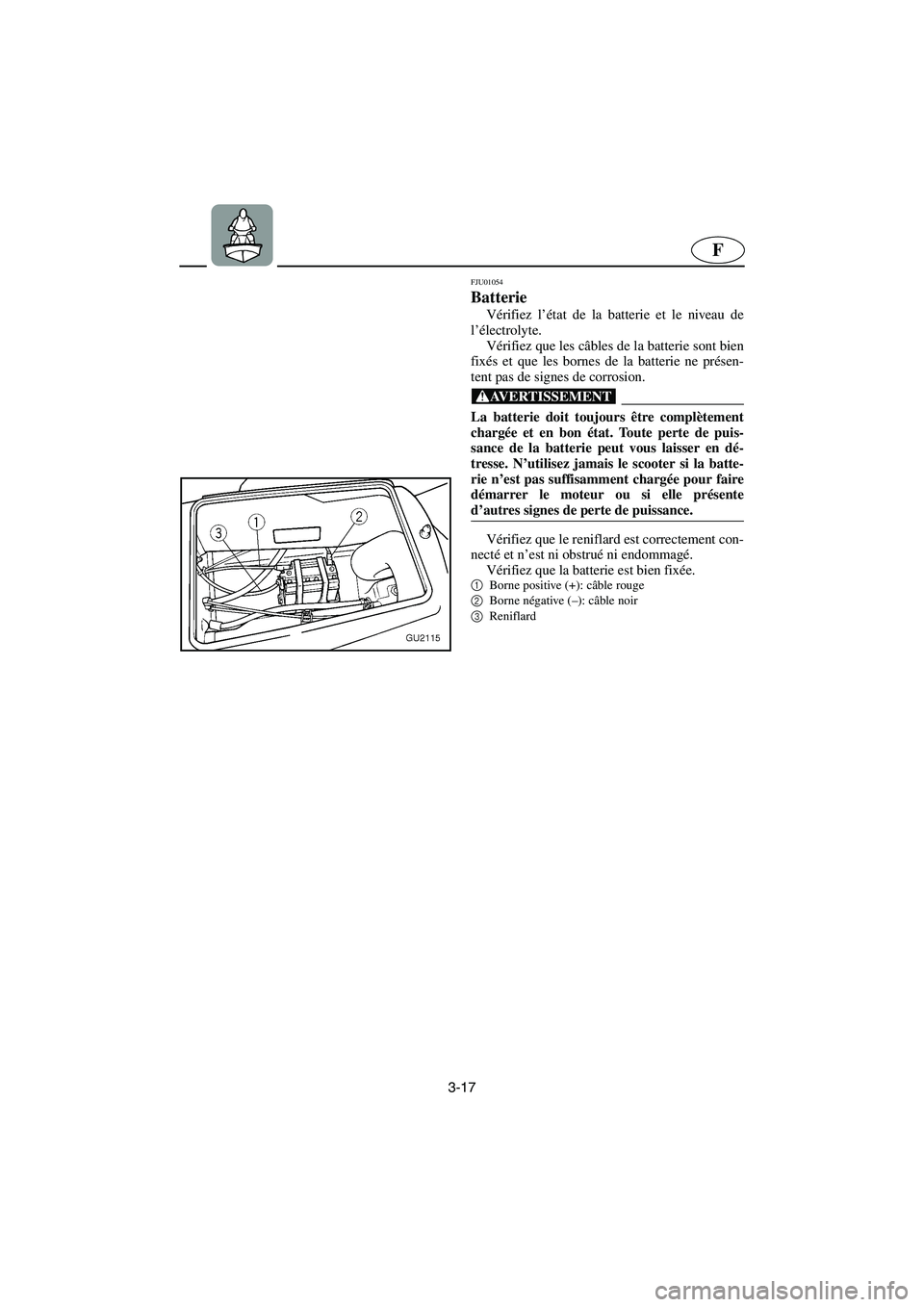

Batterie
Vérifiez l’état de la batterie et le niveau de
l’électrolyte.
Vérifiez que les câbles de la batterie sont bien
fixés et que les bornes de la batterie ne présen-
tent pas de signes de corrosion.
@ La batterie doit toujours être complètement
chargée et en bon état. Toute perte de puis-
sance de la batterie peut vous laisser en dé-
tresse. N’utilisez jamais le scooter si la batte-
rie n’est pas suffisamment chargée pour faire
démarrer le moteur ou si elle présente
d’autres signes de perte de puissance.
@
Vérifiez que le reniflard est correctement con-
necté et n’est ni obstrué ni endommagé.
Vérifiez que la batterie est bien fixée.
1
Borne positive (+): câble rouge
2
Borne négative (–): câble noir
3
Reniflard
A_F0M-83.book Page 17 Saturday, August 4, 2001 9:11 AM
