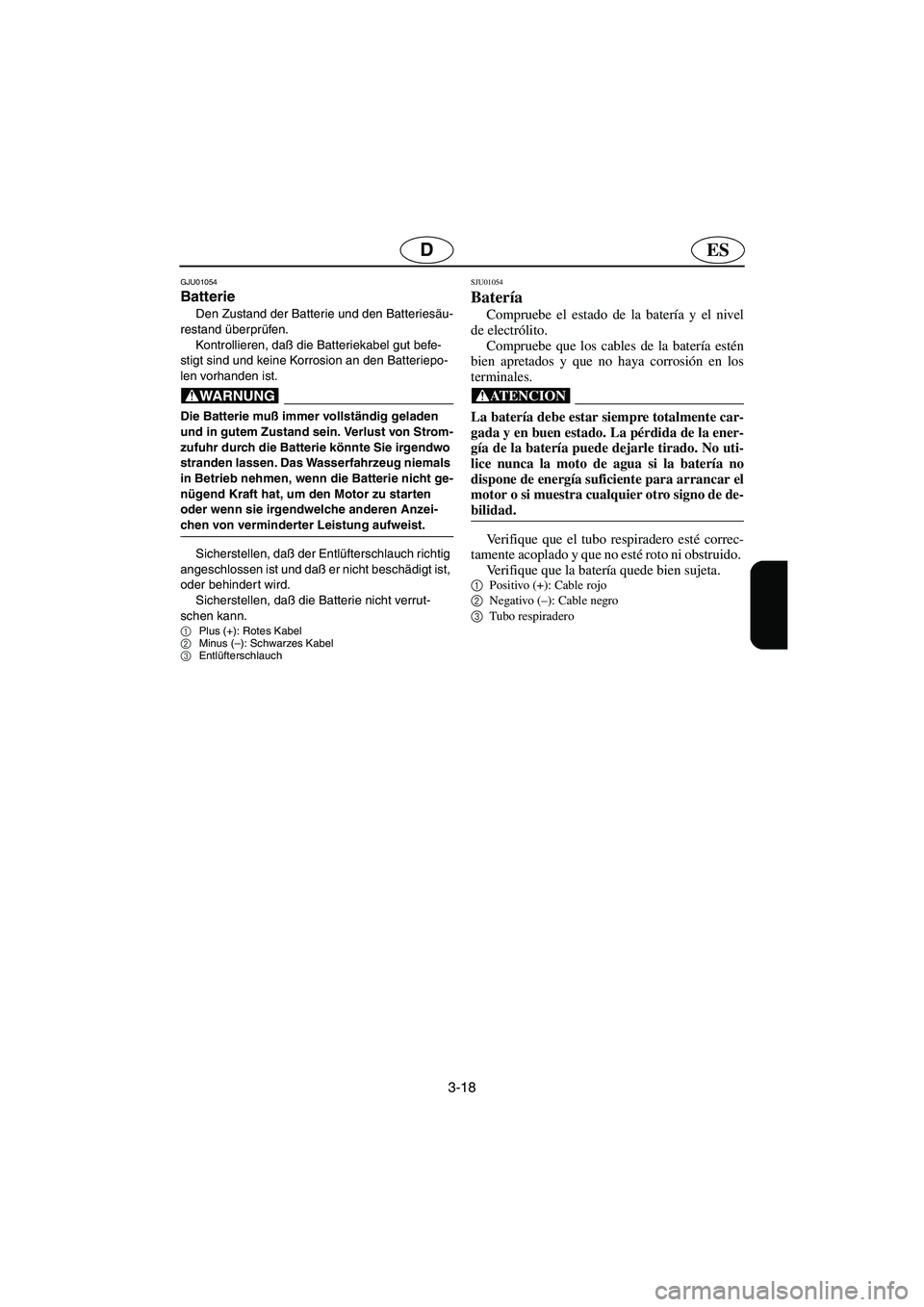

3-18
ESD
GJU01054
Batterie
Den Zustand der Batterie und den Batteriesäu-
restand überprüfen.
Kontrollieren, daß die Batteriekabel gut befe-
stigt sind und keine Korrosion an den Batteriepo-
len vorhanden ist.
@ Die Batterie muß immer vollständig geladen
und in gutem Zustand sein. Verlust von Strom-
zufuhr durch die Batterie könnte Sie irgendwo
stranden lassen. Das Wasserfahrzeug niemals
in Betrieb nehmen, wenn die Batterie nicht ge-
nügend Kraft hat, um den Motor zu starten
oder wenn sie irgendwelche anderen Anzei-
chen von verminderter Leistung aufweist.
@
Sicherstellen, daß der Entlüfterschlauch richtig
angeschlossen ist und daß er nicht beschädigt ist,
oder behindert wird.
Sicherstellen, daß die Batterie nicht verrut-
schen kann.
1
Plus (+): Rotes Kabel
2
Minus (–): Schwarzes Kabel
3
Entlüfterschlauch
SJU01054
Batería
Compruebe el estado de la batería y el nivel
de electrólito.
Compruebe que los cables de la batería estén
bien apretados y que no haya corrosión en los
terminales.
@ La batería debe estar siempre totalmente car-
gada y en buen estado. La pérdida de la ener-
gía de la batería puede dejarle tirado. No uti-
lice nunca la moto de agua si la batería no
dispone de energía suficiente para arrancar el
motor o si muestra cualquier otro signo de de-
bilidad.
@
Verifique que el tubo respiradero esté correc-
tamente acoplado y que no esté roto ni obstruido.
Verifique que la batería quede bien sujeta.
1
Positivo (+): Cable rojo
2
Negativo (–): Cable negro
3
Tubo respiradero
A_F0M-83.book Page 18 Saturday, August 4, 2001 9:11 AM

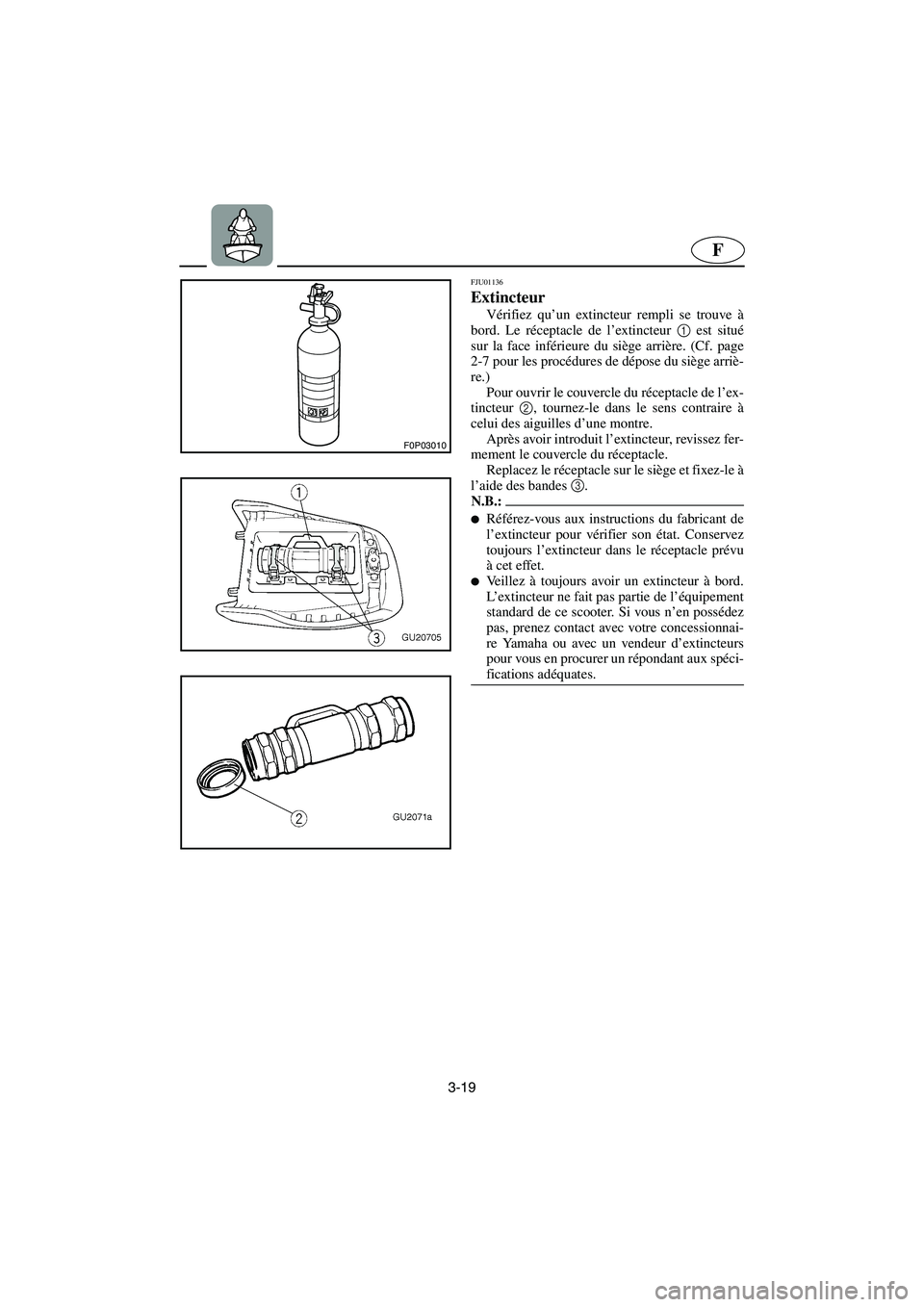

3-19
F
F0P03010
FJU01136
Extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord. Le réceptacle de l’extincteur 1
est situé
sur la face inférieure du siège arrière. (Cf. page
2-7 pour les procédures de dépose du siège arriè-
re.)
Pour ouvrir le couvercle du réceptacle de l’ex-
tincteur 2
, tournez-le dans le sens contraire à
celui des aiguilles d’une montre.
Après avoir introduit l’extincteur, revissez fer-
mement le couvercle du réceptacle.
Replacez le réceptacle sur le siège et fixez-le à
l’aide des bandes 3
.
N.B.:@
Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur dans le réceptacle prévu
à cet effet.

Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipement
standard de ce scooter. Si vous n’en possédez
pas, prenez contact avec votre concessionnai-
re Yamaha ou avec un vendeur d’extincteurs
pour vous en procurer un répondant aux spéci-
fications adéquates.
@
A_F0M-83.book Page 19 Saturday, August 4, 2001 9:11 AM

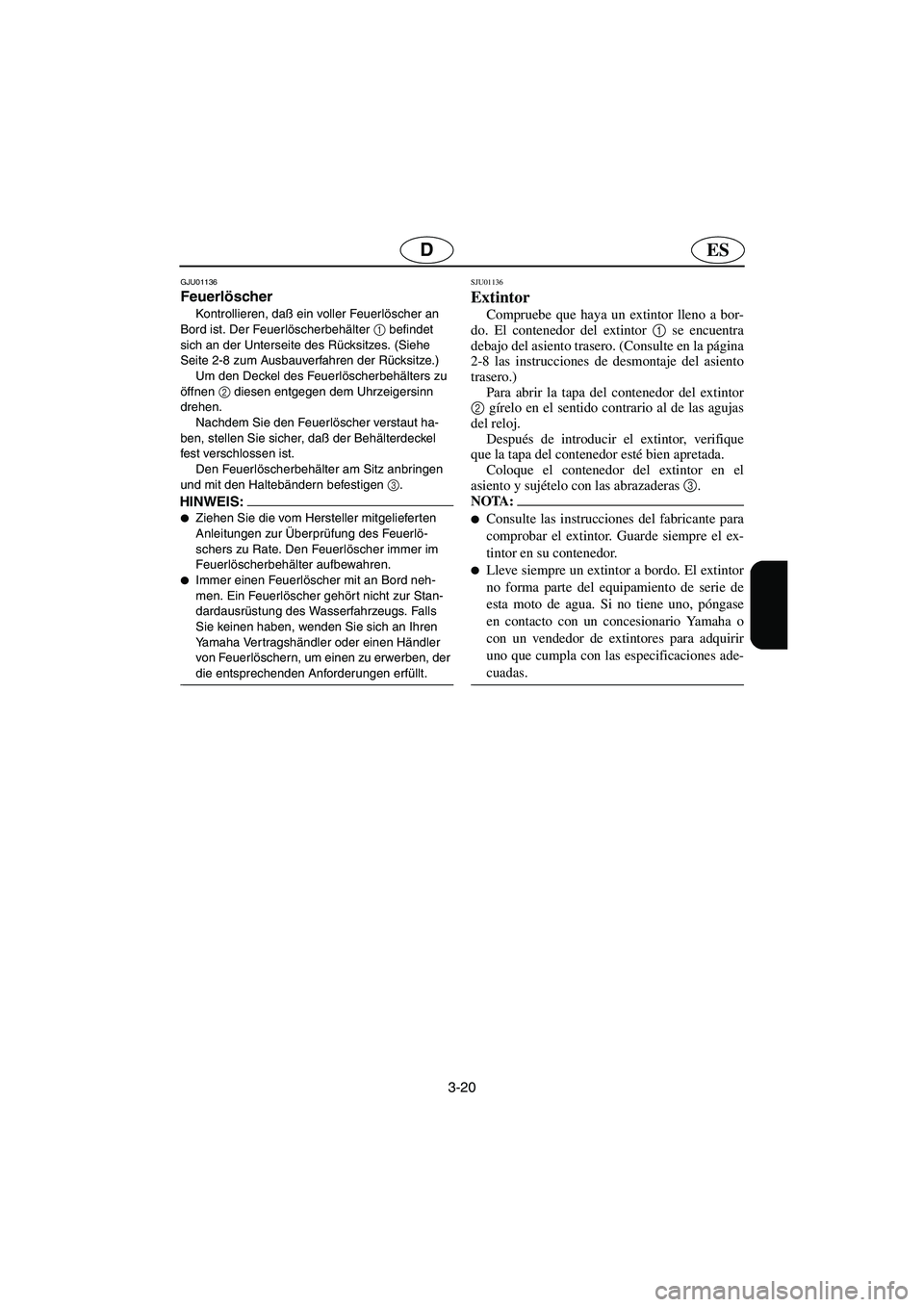

3-20
ESD
GJU01136
Feuerlöscher
Kontrollieren, daß ein voller Feuerlöscher an
Bord ist. Der Feuerlöscherbehälter 1
befindet
sich an der Unterseite des Rücksitzes. (Siehe
Seite 2-8 zum Ausbauverfahren der Rücksitze.)
Um den Deckel des Feuerlöscherbehälters zu
öffnen 2
diesen entgegen dem Uhrzeigersinn
drehen.
Nachdem Sie den Feuerlöscher verstaut ha-
ben, stellen Sie sicher, daß der Behälterdeckel
fest verschlossen ist.
Den Feuerlöscherbehälter am Sitz anbringen
und mit den Haltebändern befestigen 3
.
HINWEIS:@
Ziehen Sie die vom Hersteller mitgelieferten
Anleitungen zur Überprüfung des Feuerlö-
schers zu Rate. Den Feuerlöscher immer im
Feuerlöscherbehälter aufbewahren.

Immer einen Feuerlöscher mit an Bord neh-
men. Ein Feuerlöscher gehört nicht zur Stan-
dardausrüstung des Wasserfahrzeugs. Falls
Sie keinen haben, wenden Sie sich an Ihren
Yamaha Vertragshändler oder einen Händler
von Feuerlöschern, um einen zu erwerben, der
die entsprechenden Anforderungen erfüllt.
@
SJU01136
Extintor
Compruebe que haya un extintor lleno a bor-
do. El contenedor del extintor 1
se encuentra
debajo del asiento trasero. (Consulte en la página
2-8 las instrucciones de desmontaje del asiento
trasero.)
Para abrir la tapa del contenedor del extintor
2
gírelo en el sentido contrario al de las agujas
del reloj.
Después de introducir el extintor, verifique
que la tapa del contenedor esté bien apretada.
Coloque el contenedor del extintor en el
asiento y sujételo con las abrazaderas 3
.
NOTA:@
Consulte las instrucciones del fabricante para
comprobar el extintor. Guarde siempre el ex-
tintor en su contenedor.

Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla con las especificaciones ade-
cuadas.
@
A_F0M-83.book Page 20 Saturday, August 4, 2001 9:11 AM

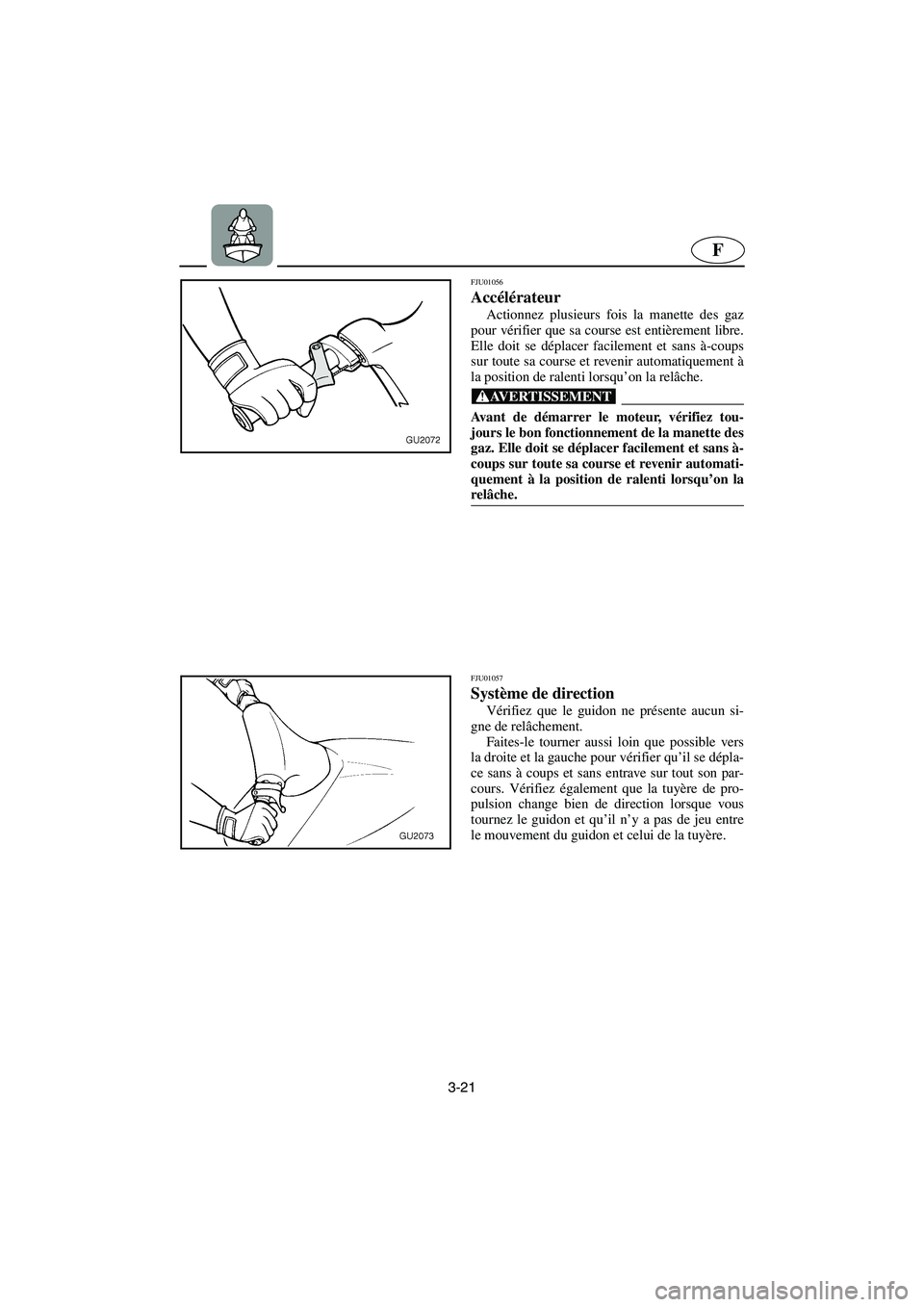

3-21
F
FJU01056
Accélérateur
Actionnez plusieurs fois la manette des gaz
pour vérifier que sa course est entièrement libre.
Elle doit se déplacer facilement et sans à-coups
sur toute sa course et revenir automatiquement à
la position de ralenti lorsqu’on la relâche.
@ Avant de démarrer le moteur, vérifiez tou-
jours le bon fonctionnement de la manette des
gaz. Elle doit se déplacer facilement et sans à-
coups sur toute sa course et revenir automati-
quement à la position de ralenti lorsqu’on la
relâche.
@
FJU01057
Système de direction
Vérifiez que le guidon ne présente aucun si-
gne de relâchement.
Faites-le tourner aussi loin que possible vers
la droite et la gauche pour vérifier qu’il se dépla-
ce sans à coups et sans entrave sur tout son par-
cours. Vérifiez également que la tuyère de pro-
pulsion change bien de direction lorsque vous
tournez le guidon et qu’il n’y a pas de jeu entre
le mouvement du guidon et celui de la tuyère.
A_F0M-83.book Page 21 Saturday, August 4, 2001 9:11 AM

3-22
ESD
GJU01056
Gashebel
Den Gashebel mehrmals betätigen, um sicher-
zustellen, daß es keine Verzögerung in seinem
Bewegungbereich gibt. Er sollte sich leicht durch
alle Funktionsbereiche bewegen und in die Leer-
laufstellung zurückspringen, wenn er losgelassen
wird.
@ Immer vor dem Starten des Motors die Funkti-
onsbereitschaft des Gashebels kontrollieren.
Er sollte sich leicht durch alle Funktionsberei-
che bewegen und in die Leerlaufstellung zu-
rückspringen, wenn er losgelassen wird.
@
GJU01057
Steuersystem
Überprüfen Sie, ob die Lenkergriffe irgendwo
locker sind.
Drehen Sie sie soweit wie möglich nach rechts
und links, um reibungslose und uneingeschränkte
Funktion über den ganzen Lenkungsbereich si-
cherzustellen. Sicherstellen, daß die Strahlschub-
düse ebenfalls die Richtung änder t, während die
Lenkergriffe gedreht werden, und daß es kein
Spiel zwischen den Lenkergriffen und der Strahl-
schubdüse gibt.
SJU01056
Acelerador
Accione varias veces la manilla del acelerador
para verificar que no haya ninguna vacilación en
su recorrido. Su movimiento debe ser suave en
todo el recorrido y debe retornar a la posición de
punto muerto al soltarlo.
@ Antes de arrancar el motor, compruebe siem-
pre el funcionamiento de la manilla del acele-
rador. Debe moverse suavemente en todo su
recorrido y debe retornar a la posición de ra-
lentí al soltarla.
@
SJU01057
Sistema de gobierno
Compruebe si el manillar está flojo.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que funcione sua-
vemente y sin trabas. Verifique que la tobera de
propulsión cambie también de dirección al girar
el manillar y que no exista ningún juego entre el
manillar y la tobera de propulsión.
A_F0M-83.book Page 22 Saturday, August 4, 2001 9:11 AM

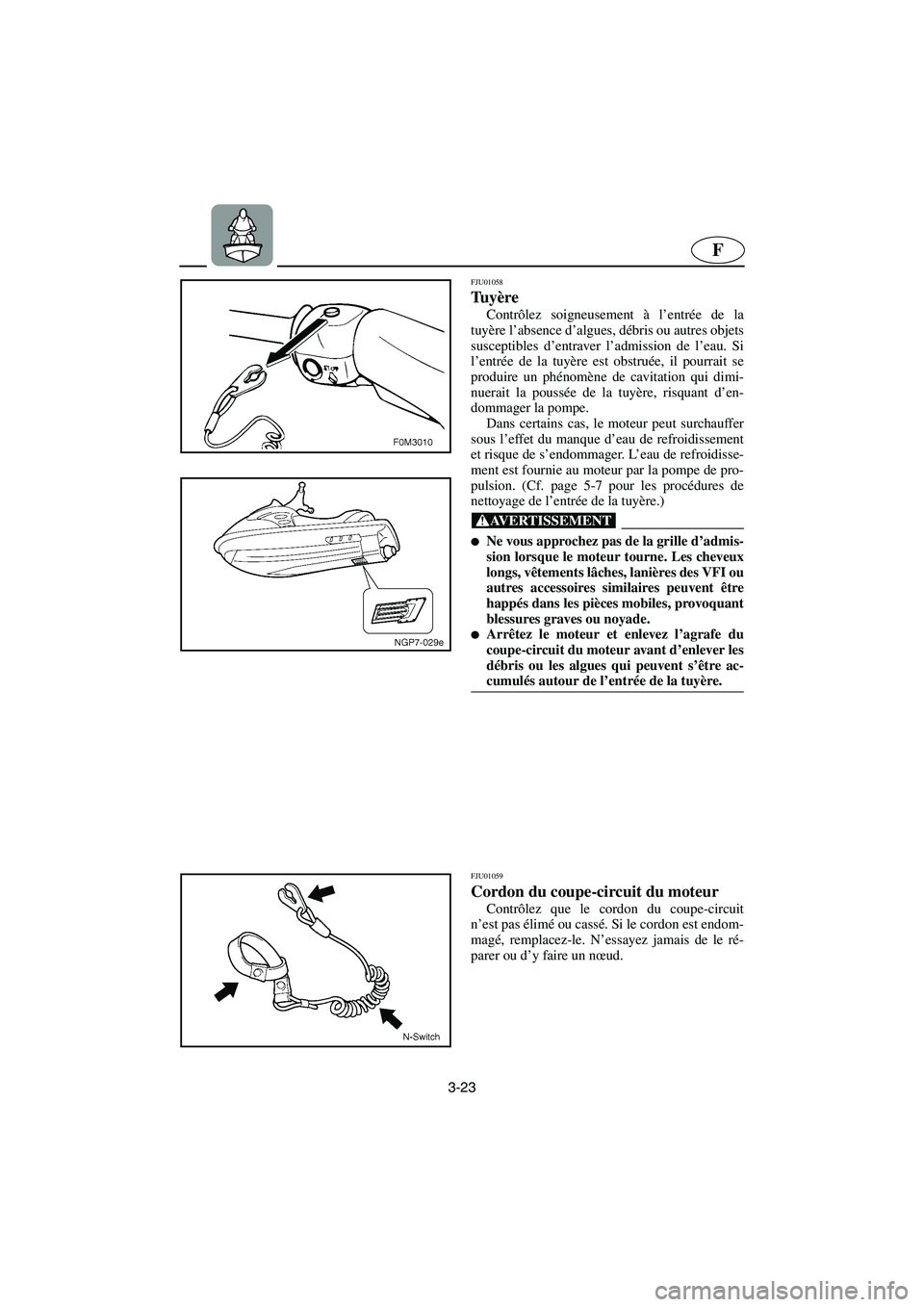

3-23
F
FJU01058
Tu yère
Contrôlez soigneusement à l’entrée de la
tuyère l’absence d’algues, débris ou autres objets
susceptibles d’entraver l’admission de l’eau. Si
l’entrée de la tuyère est obstruée, il pourrait se
produire un phénomène de cavitation qui dimi-
nuerait la poussée de la tuyère, risquant d’en-
dommager la pompe.
Dans certains cas, le moteur peut surchauffer
sous l’effet du manque d’eau de refroidissement
et risque de s’endommager. L’eau de refroidisse-
ment est fournie au moteur par la pompe de pro-
pulsion. (Cf. page 5-7 pour les procédures de
nettoyage de l’entrée de la tuyère.)
@
Ne vous approchez pas de la grille d’admis-
sion lorsque le moteur tourne. Les cheveux
longs, vêtements lâches, lanières des VFI ou
autres accessoires similaires peuvent être
happés dans les pièces mobiles, provoquant
blessures graves ou noyade.

Arrêtez le moteur et enlevez l’agrafe du
coupe-circuit du moteur avant d’enlever les
débris ou les algues qui peuvent s’être ac-
cumulés autour de l’entrée de la tuyère.
@
FJU01059
Cordon du coupe-circuit du moteur
Contrôlez que le cordon du coupe-circuit
n’est pas élimé ou cassé. Si le cordon est endom-
magé, remplacez-le. N’essayez jamais de le ré-
parer ou d’y faire un nœud.
A_F0M-83.book Page 23 Saturday, August 4, 2001 9:11 AM

3-24
ESD
GJU01058
Strahltriebwerk
Überprüfen Sie den Düseneinlaß sorgfältig auf
Algen, Verschmutzungen oder sonstiges, das den
Wassereinlaß blockieren könnte. Ist der Einlaß
verstopft, könnte Hohlraumbildung auftreten, was
den Strahlschub reduzieren und möglicherweise
die Strahlpumpe beschädigen kann.
In einigen Fällen, könnte der Motor aufgrund
von fehlendem Kühlwasser überhitzen, und ein
Motorschaden könnte die Folge sein. Motorkühl-
wasser wird dem Motor durch die Strahlpumpe
zugeführt. (Siehe Seite5-8 zum Reinigungsver-
fahren des Düseneinlaßes.)
@
Vo m E i n l aßsieb fernbleiben, während der
Motor läuft. Gegenstände, wie lange Haare,
lose Kleidungsstücke, oder PFD-Riemen
können sich in den sich bewegenden Teilen
verfangen und dies könnte ernsthafte Ver-
letzungen oder Ertrinken zur Folge haben.

Schalten Sie den Motor ab und nehmen Sie
die Sperrgabel vom Motor-Absperrschalter
heraus, bevor Sie irgendwelche Verschmut-
zungen oder Algen, die sich um den Düsen-
einlaß angesammelt haben könnten, entfer-
nen.
@
GJU01059
Motorstoppleine (Reißleine)
Kontrollieren, daß die Motorstoppleine nicht
verschlissen oder beschädigt ist. Ist die Leine be-
schädigt, müssen Sie sie ersetzen; versuchen Sie
niemals die Leine zu reparieren oder zusammen-
zubinden.
SJU01058
Grupo propulsor
Compruebe con cuidado la presencia de algas,
residuos o cualquier otro objeto en la toma de
admisión de agua que pueda restringir la admi-
sión de agua. Si la toma de admisión está obs-
truida puede producirse cavitación y reducirse el
efecto propulsor; asimismo, puede averiarse la
bomba de chorro.
En algunos casos, el motor puede recalentarse
debido a la falta de agua de refrigeración y ave-
riarse. El agua de refrigeración del motor es su-
ministrada por la bomba de chorro. (Consulte la
página 5-8 para obtener más información acerca
de los procedimeintos de limpieza de la toma de
admisión del chorro.)
@
Manténgase alejado de la rejilla de admi-
sión mientras el motor esté en marcha. El
cabello largo, las prendas sueltas o las co-
rreas del chaleco salvavidas (PFD) pueden
quedar atrapadas en las piezas móviles y
provocar lesiones graves o estrangulamien-
to.

Pare el motor y extraiga la pinza del inte-
rruptor de paro del motor antes de elimi-
nar los residuos o algas que se puedan ha-
ber acumulado en torno a la toma de
admisión del chorro.
@
SJU01059
Cordón de hombre al agua
Compruebe que el cordón de hombre al agua
no esté desgastado o roto. Si el cordón está daña-
do, cámbielo; no trate nunca de repararlo ni de
empalmarlo.
A_F0M-83.book Page 24 Saturday, August 4, 2001 9:11 AM

3-25
F
FJU01060
Contacteurs
Vérifiez le bon fonctionnement du contacteur
de démarrage 1
, du contacteur d’arrêt du mo-
teur 2
et du coupe-circuit du moteur 3
.
Pour contrôler le fonctionnement de ces con-
tacteurs, mettez-le scooter à l’eau pour assurer
un refroidissement correct du moteur. Démarrez
le moteur puis tirez sur le cordon du coupe-cir-
cuit 5
pour enlever l’agrafe 4
du coupe-circuit
du moteur. Contrôlez que le moteur s’arrête im-
médiatement. (Cf. pages 3-31 à 3-37 pour les in-
formations relatives au bon emploi du fonction-
nement du contacteur de démarrage, du
contacteur d’arrêt du moteur et du coupe-circuit
du moteur.)
FJU01320
Sortie témoin d’eau de refroidissement
Vérifiez que de l’eau s’en écoule lorsque le
moteur tourne et que le scooter est à l’eau.
A_F0M-83.book Page 25 Saturday, August 4, 2001 9:11 AM

3-26
ESD

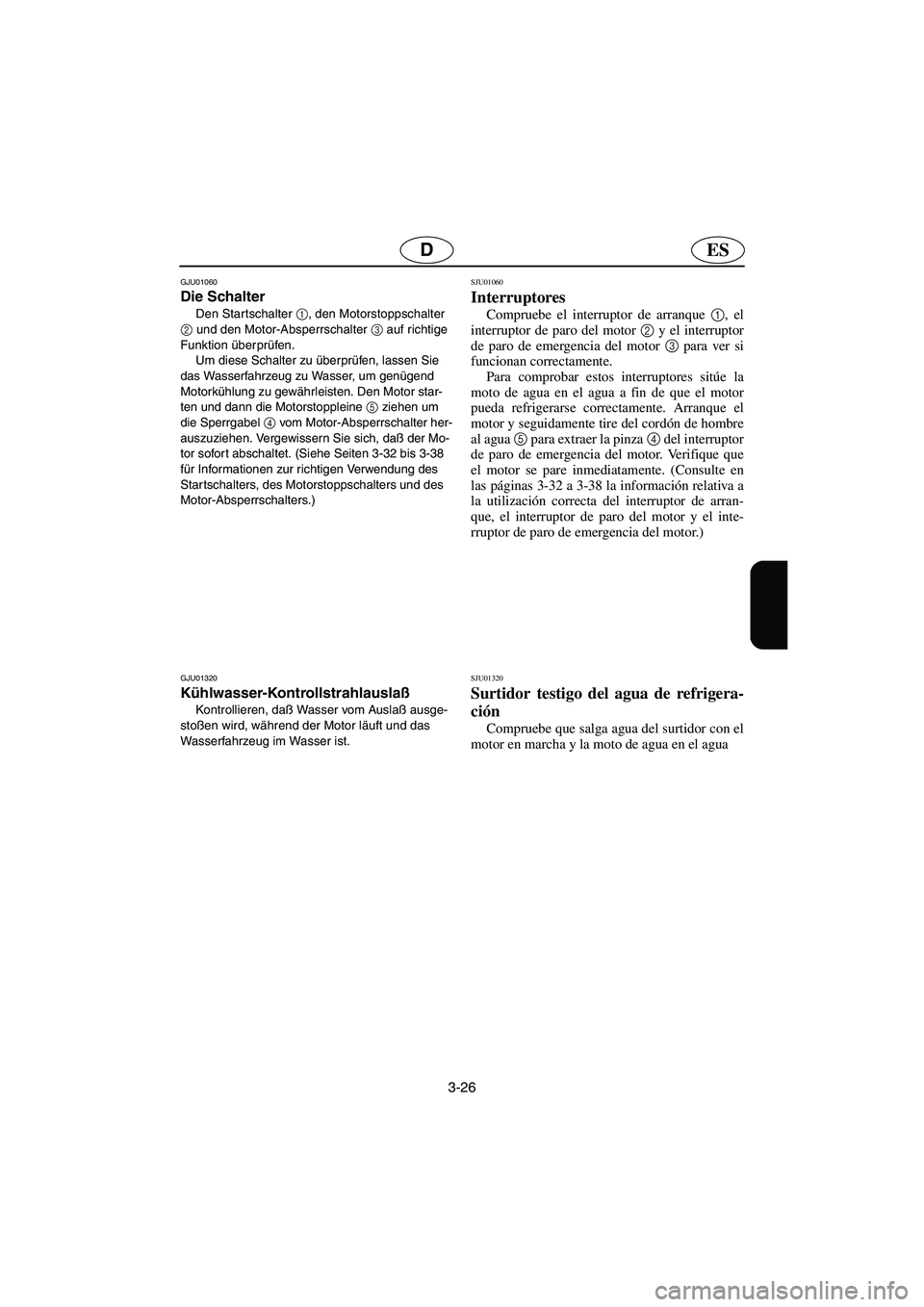

GJU01060
Die Schalter
Den Star tschalter 1
, den Motorstoppschalter
2
und den Motor-Absperrschalter 3
auf richtige
Funktion überprüfen.
Um diese Schalter zu überprüfen, lassen Sie
das Wasserfahrzeug zu Wasser, um genügend
Motorkühlung zu gewährleisten. Den Motor star-
ten und dann die Motorstoppleine 5
ziehen um
die Sperrgabel 4
vom Motor-Absperrschalter her-
auszuziehen. Vergewissern Sie sich, daß der Mo-
tor sofort abschaltet. (Siehe Seiten 3-32 bis 3-38
für Informationen zur richtigen Verwendung des
Startschalters, des Motorstoppschalters und des
Motor-Absperrschalters.)
GJU01320
Kühlwasser-Kontrollstrahlauslaß
Kontrollieren, daß Wasser vom Auslaß ausge-
stoßen wird, während der Motor läuft und das
Wasserfahrzeug im Wasser ist.
SJU01060
Interruptores
Compruebe el interruptor de arranque 1
, el
interruptor de paro del motor 2
y el interruptor
de paro de emergencia del motor 3
para ver si
funcionan correctamente.
Para comprobar estos interruptores sitúe la
moto de agua en el agua a fin de que el motor
pueda refrigerarse correctamente. Arranque el
motor y seguidamente tire del cordón de hombre
al agua 5
para extraer la pinza 4
del interruptor
de paro de emergencia del motor. Verifique que
el motor se pare inmediatamente. (Consulte en
las páginas 3-32 a 3-38 la información relativa a
la utilización correcta del interruptor de arran-
que, el interruptor de paro del motor y el inte-
rruptor de paro de emergencia del motor.)
SJU01320
Surtidor testigo del agua de refrigera-
ción
Compruebe que salga agua del surtidor con el
motor en marcha y la moto de agua en el agua
A_F0M-83.book Page 26 Saturday, August 4, 2001 9:11 AM

3-27
F

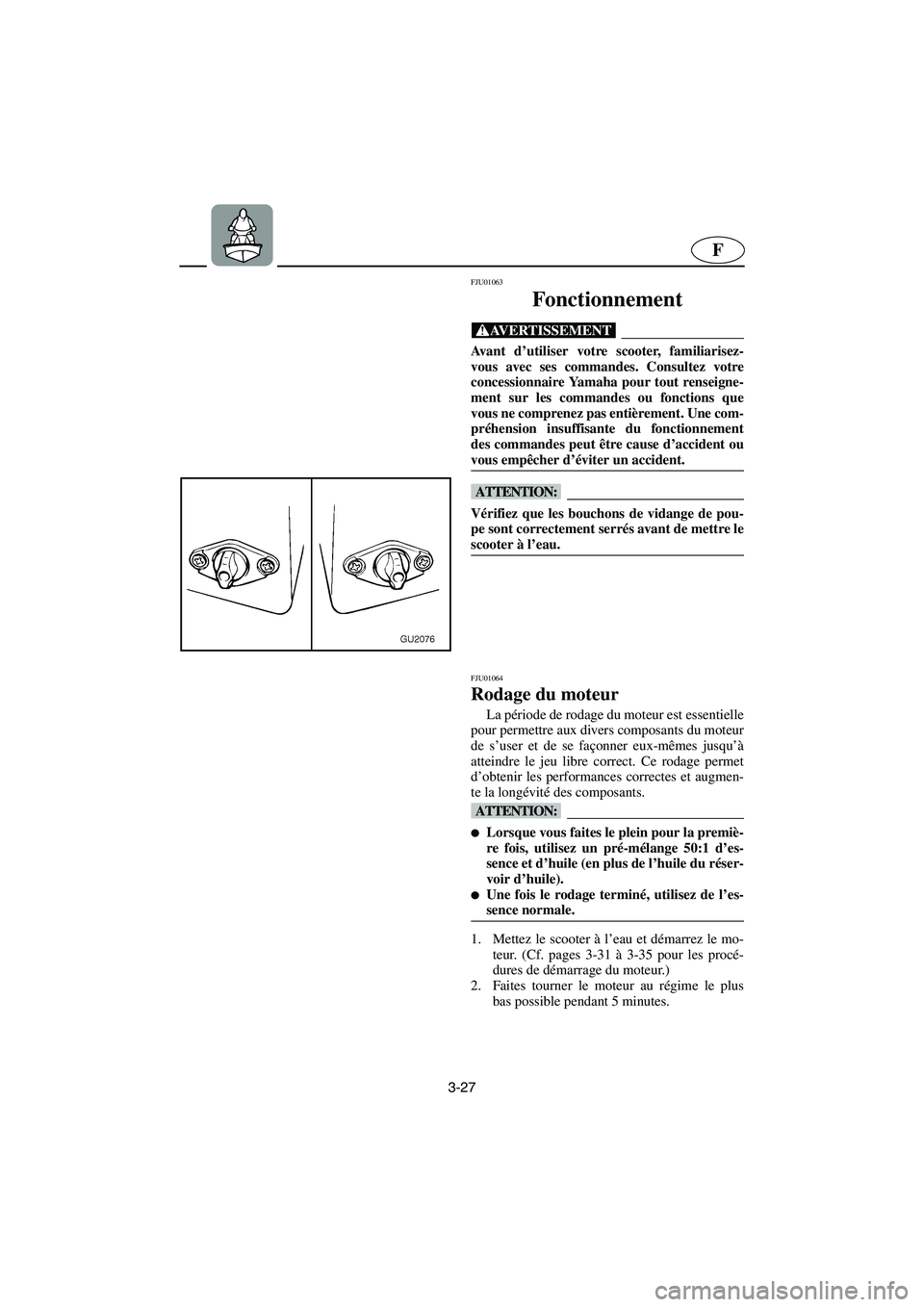

FJU01063
Fonctionnement
@ Avant d’utiliser votre scooter, familiarisez-
vous avec ses commandes. Consultez votre
concessionnaire Yamaha pour tout renseigne-
ment sur les commandes ou fonctions que
vous ne comprenez pas entièrement. Une com-
préhension insuffisante du fonctionnement
des commandes peut être cause d’accident ou
vous empêcher d’éviter un accident.
@
@ Vérifiez que les bouchons de vidange de pou-
pe sont correctement serrés avant de mettre le
scooter à l’eau.
@
FJU01064
Rodage du moteur
La période de rodage du moteur est essentielle
pour permettre aux divers composants du moteur
de s’user et de se façonner eux-mêmes jusqu’à
atteindre le jeu libre correct. Ce rodage permet
d’obtenir les performances correctes et augmen-
te la longévité des composants.
@
Lorsque vous faites le plein pour la premiè-
re fois, utilisez un pré-mélange 50:1 d’es-
sence et d’huile (en plus de l’huile du réser-
voir d’huile).

Une fois le rodage terminé, utilisez de l’es-
sence normale.
@
1. Mettez le scooter à l’eau et démarrez le mo-
teur. (Cf. pages 3-31 à 3-35 pour les procé-
dures de démarrage du moteur.)
2. Faites tourner le moteur au régime le plus
bas possible pendant 5 minutes.
A_F0M-83.book Page 27 Saturday, August 4, 2001 9:11 AM
