N.B.:
La limite de profondeur des sculptures
peut varier selon les législations nationa-
les. Il faut toujours se conformer à la légis-
lation du pays dans lequel on utilise le
véhicule.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air.
FWA10470
s s
AVERTISEMENT
●Faire remplacer par un conces-
sionnaire Yamaha tout pneu usé à
l’excès. La conduite avec des
pneus usés compromet la stabilité
du véhicule et est en outre illégale.
●Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possède
les connaissances et l’expérience
nécessaires à ces travaux.
FAU21960
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.
●Avant chaque démarrage, il faut
s’assurer que les jantes de roue ne
sont pas craquelées, qu’elles n’ont
pas de saut et ne sont pas voilées. Si
une roue est endommagée de quel-
que façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais
tenter une quelconque réparation sur
une roue. Il faut remplacer toute roue
déformée ou craquelée.
●Il faut équilibrer une roue à chaque
fois que le pneu ou la roue sont rem-
placés ou remis en place après
démontage. Une roue mal équilibrée
se traduit par un mauvais rendement,
une mauvaise tenue de route et
réduit la durée de service du pneu.
●Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que
le pneu soit “rodé” et ait acquis tou-
tes ses caractéristiques.
Pneu avant :
Taille :
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Fabricant/modèle :
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS23
Pneu arrière :
Taille :
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Fabricant/modèle :
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS24
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 61

FAU33453

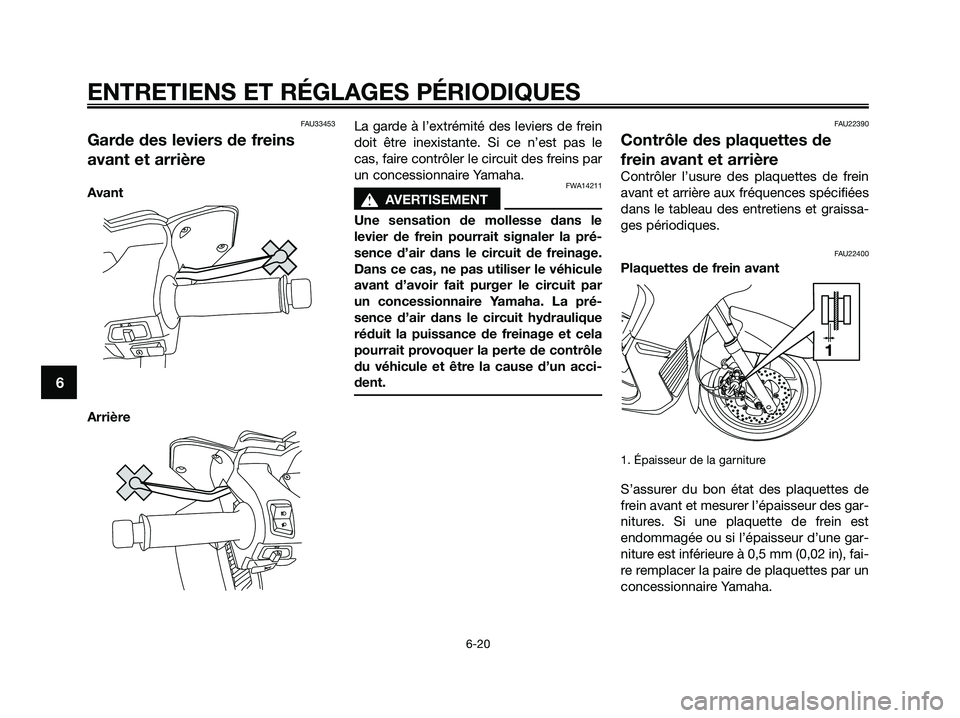

Garde des leviers de freins
avant et arrière
Avant
ArrièreLa garde à l’extrémité des leviers de frein
doit être inexistante. Si ce n’est pas le
cas, faire contrôler le circuit des freins par
un concessionnaire Yamaha.FWA14211
s s
AVERTISEMENT
Une sensation de mollesse dans le
levier de frein pourrait signaler la pré-
sence d’air dans le circuit de freinage.
Dans ce cas, ne pas utiliser le véhicule
avant d’avoir fait purger le circuit par
un concessionnaire Yamaha. La pré-
sence d’air dans le circuit hydraulique
réduit la puissance de freinage et cela
pourrait provoquer la perte de contrôle
du véhicule et être la cause d’un acci-
dent.
FAU22390
Contrôle des plaquettes de
frein avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22400
Plaquettes de frein avant
1. Épaisseur de la garniture
S’assurer du bon état des plaquettes de
frein avant et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est
endommagée ou si l’épaisseur d’une gar-
niture est inférieure à 0,5 mm (0,02 in), fai-
re remplacer la paire de plaquettes par un
concessionnaire Yamaha.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 62

FAU22460

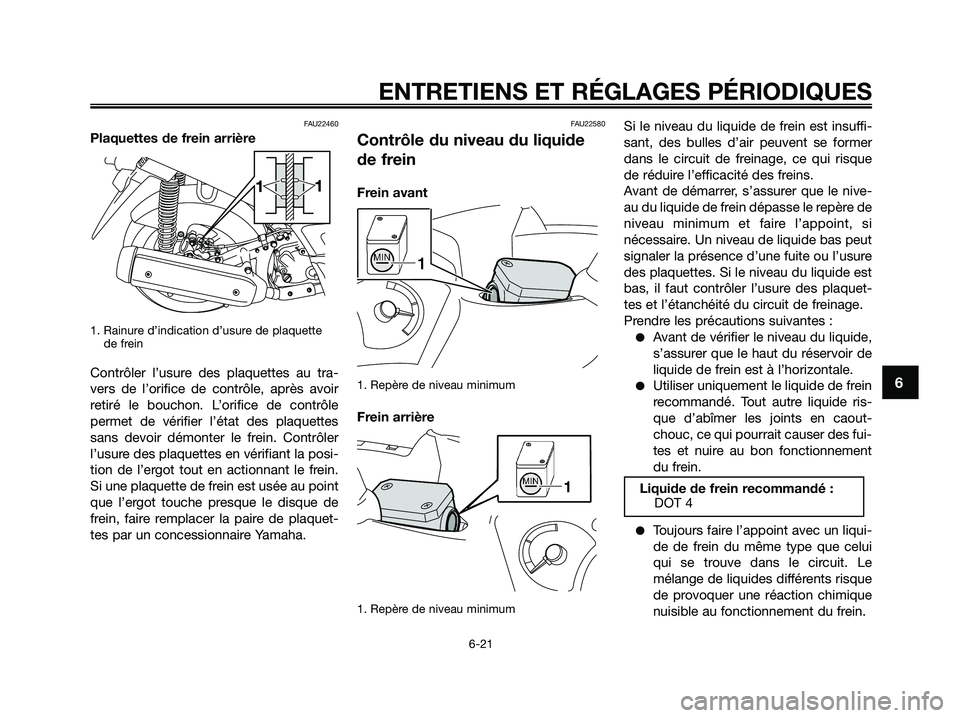

Plaquettes de frein arrière
1. Rainure d’indication d’usure de plaquette
de frein
Contrôler l’usure des plaquettes au tra-
vers de l’orifice de contrôle, après avoir
retiré le bouchon. L’orifice de contrôle
permet de vérifier l’état des plaquettes
sans devoir démonter le frein. Contrôler
l’usure des plaquettes en vérifiant la posi-
tion de l’ergot tout en actionnant le frein.
Si une plaquette de frein est usée au point
que l’ergot touche presque le disque de
frein, faire remplacer la paire de plaquet-
tes par un concessionnaire Yamaha.
FAU22580
Contrôle du niveau du liquide
de frein
Frein avant
1. Repère de niveau minimum
Frein arrière
1. Repère de niveau minimum
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque
de réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le nive-
au du liquide de frein dépasse le repère de
niveau minimum et faire l’appoint, si
nécessaire. Un niveau de liquide bas peut
signaler la présence d’une fuite ou l’usure
des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquet-
tes et l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :
●Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de
liquide de frein est à l’horizontale.
●Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide ris-
que d’abîmer les joints en caout-
chouc, ce qui pourrait causer des fui-
tes et nuire au bon fonctionnement
du frein.
●Toujours faire l’appoint avec un liqui-
de de frein du même type que celui
qui se trouve dans le circuit. Le
mélange de liquides différents risque
de provoquer une réaction chimique
nuisible au fonctionnement du frein.
Liquide de frein recommandé :
DOT 4
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 63

●Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein.
En effet, l’eau abaissera nettement le
point d’ébullition du liquide et cela
risque de provoquer un bouchon de
vapeur ou “vapor lock”.
●Le liquide de frein risque d’attaquer
les surfaces peintes et le plastique.
Toujours essuyer soigneusement
toute trace de liquide renversé.
●L’usure des plaquettes de frein
entraîne une baisse progressive du
niveau du liquide de frein. Cepen-
dant, si le niveau du liquide de frein
diminue soudainement, il faut faire
contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU22721

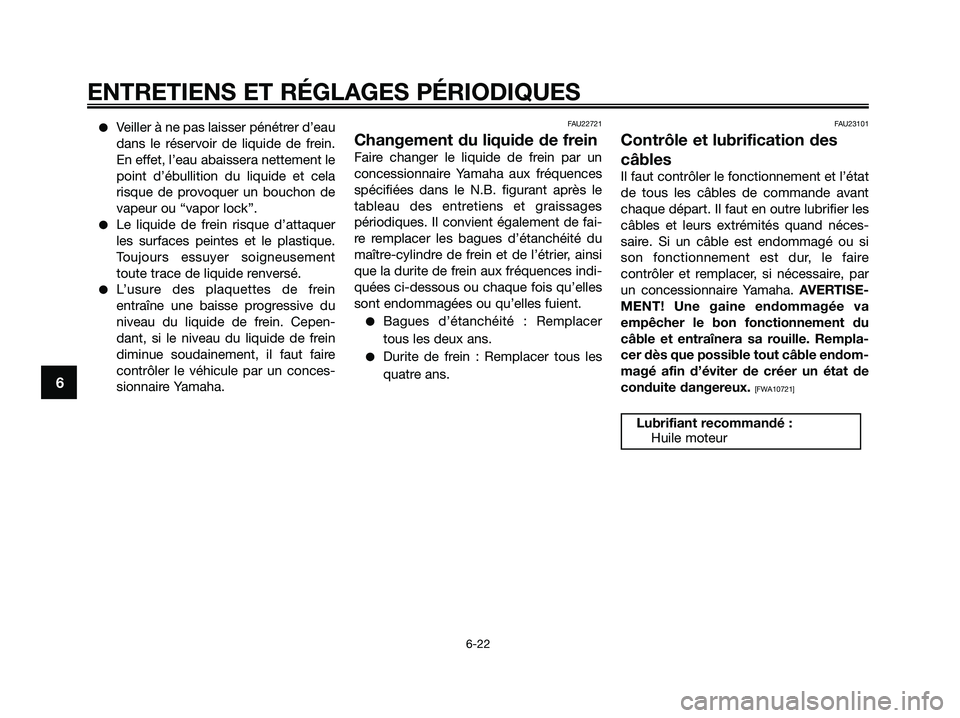

Changement du liquide de frein
Faire changer le liquide de frein par un
concessionnaire Yamaha aux fréquences
spécifiées dans le N.B. figurant après le
tableau des entretiens et graissages
périodiques. Il convient également de fai-
re remplacer les bagues d’étanchéité du
maître-cylindre de frein et de l’étrier, ainsi
que la durite de frein aux fréquences indi-
quées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
●Bagues d’étanchéité : Remplacer
tous les deux ans.
●Durite de frein : Remplacer tous les
quatre ans.
FAU23101
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si
son fonctionnement est dur, le faire
contrôler et remplacer, si nécessaire, par
un concessionnaire Yamaha. AVERTISE-
MENT! Une gaine endommagée va
empêcher le bon fonctionnement du
câble et entraînera sa rouille. Rempla-
cer dès que possible tout câble endom-
magé afin d’éviter de créer un état de
conduite dangereux.
[FWA10721]
Lubrifiant recommandé :
Huile moteur
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 64

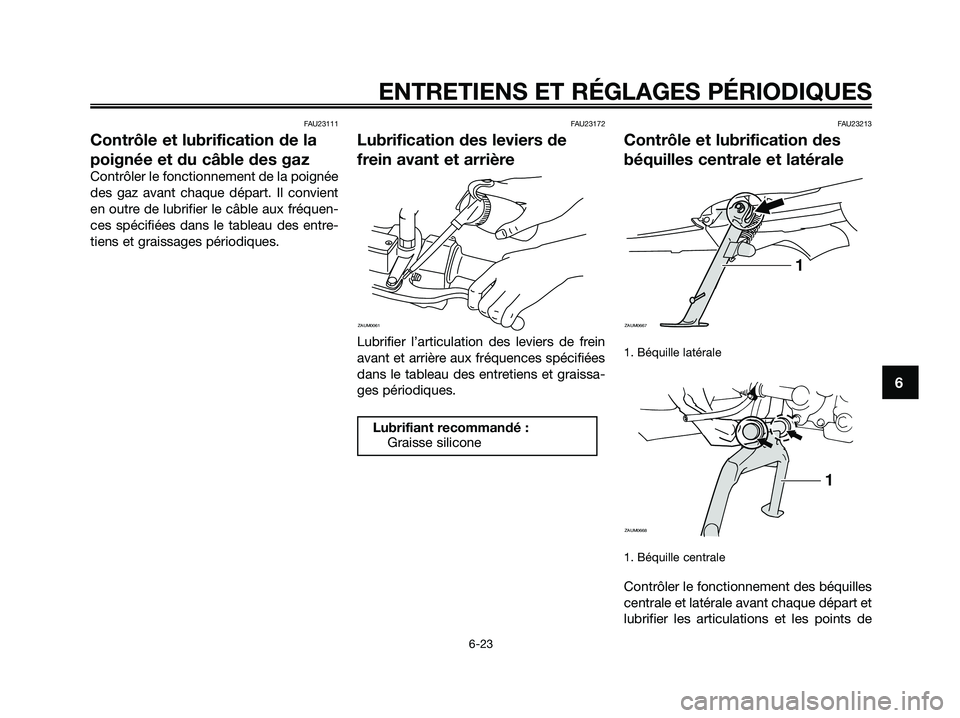

FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient
en outre de lubrifier le câble aux fréquen-
ces spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU23172
Lubrification des leviers de
frein avant et arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU23213
Contrôle et lubrification des
béquilles centrale et latérale
1. Béquille latérale
1. Béquille centrale
Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
1
ZAUM0668
ZAUM0667
1
Lubrifiant recommandé :
Graisse silicone
ZAUM0061
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 65

contact des surfaces métalliques quand
nécessaire.
FWA10741
s s
AVERTISEMENT
Si les béquilles latérale ou centrale ne
se déploient et ne se replient pas en
douceur, les faire contrôler et, si néces-
saire, réparer par un concessionnaire
Yamaha. Une béquille centrale ou laté-
rale déployée risque de toucher le sol
et de distraire le pilote, qui pourrait per-
dre le contrôle du véhicule.
FAU23272

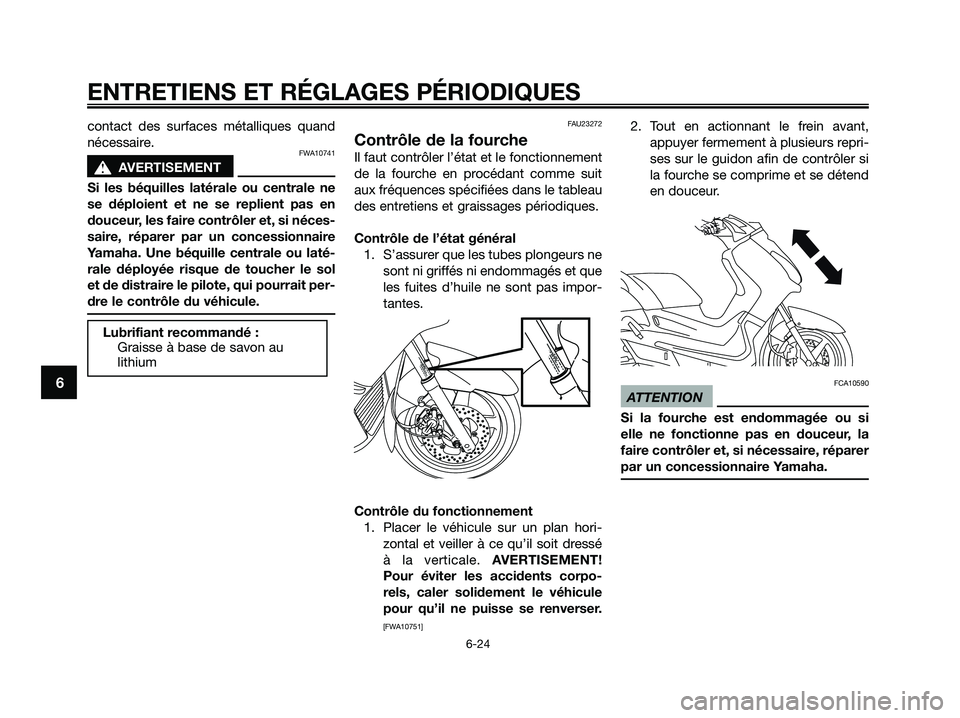

Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
Contrôle de l’état général
1. S’assurer que les tubes plongeurs ne
sont ni griffés ni endommagés et que
les fuites d’huile ne sont pas impor-
tantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan hori-
zontal et veiller à ce qu’il soit dressé
à la verticale. AVERTISEMENT!
Pour éviter les accidents corpo-
rels, caler solidement le véhicule
pour qu’il ne puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant,
appuyer fermement à plusieurs repri-
ses sur le guidon afin de contrôler si
la fourche se comprime et se détend
en douceur.
FCA10590
ATTENTION
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur, la
faire contrôler et, si nécessaire, réparer
par un concessionnaire Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au
lithium
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 66

FAU45511

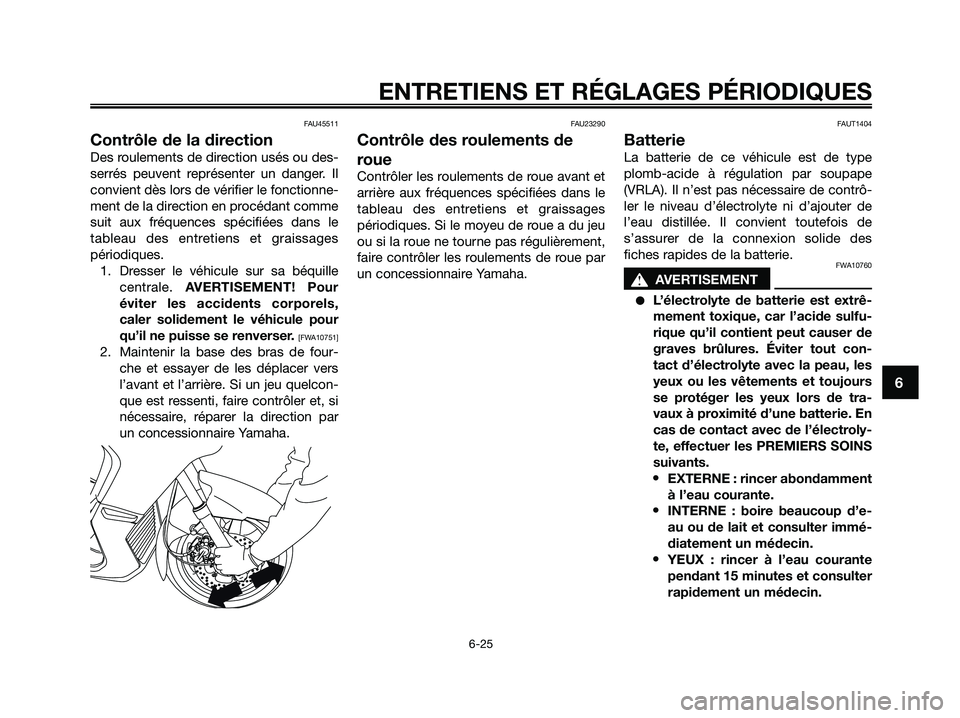

Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.
1. Dresser le véhicule sur sa béquille
centrale. AVERTISEMENT! Pour
éviter les accidents corporels,
caler solidement le véhicule pour
qu’il ne puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de four-
che et essayer de les déplacer vers
l’avant et l’arrière. Si un jeu quelcon-
que est ressenti, faire contrôler et, si
nécessaire, réparer la direction par
un concessionnaire Yamaha.
FAU23290
Contrôle des roulements de
roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques. Si le moyeu de roue a du jeu
ou si la roue ne tourne pas régulièrement,
faire contrôler les roulements de roue par
un concessionnaire Yamaha.
FAUT1404
Batterie
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrô-
ler le niveau d’électrolyte ni d’ajouter de
l’eau distillée. Il convient toutefois de
s’assurer de la connexion solide des
fiches rapides de la batterie.
FWA10760
s s
AVERTISEMENT
●L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout con-
tact d’électrolyte avec la peau, les
yeux ou les vêtements et toujours
se protéger les yeux lors de tra-
vaux à proximité d’une batterie. En
cas de contact avec de l’électroly-
te, effectuer les PREMIERS SOINS
suivants.
•EXTERNE : rincer abondamment
à l’eau courante.
•INTERNE : boire beaucoup d’e-
au ou de lait et consulter immé-
diatement un médecin.
•YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 67

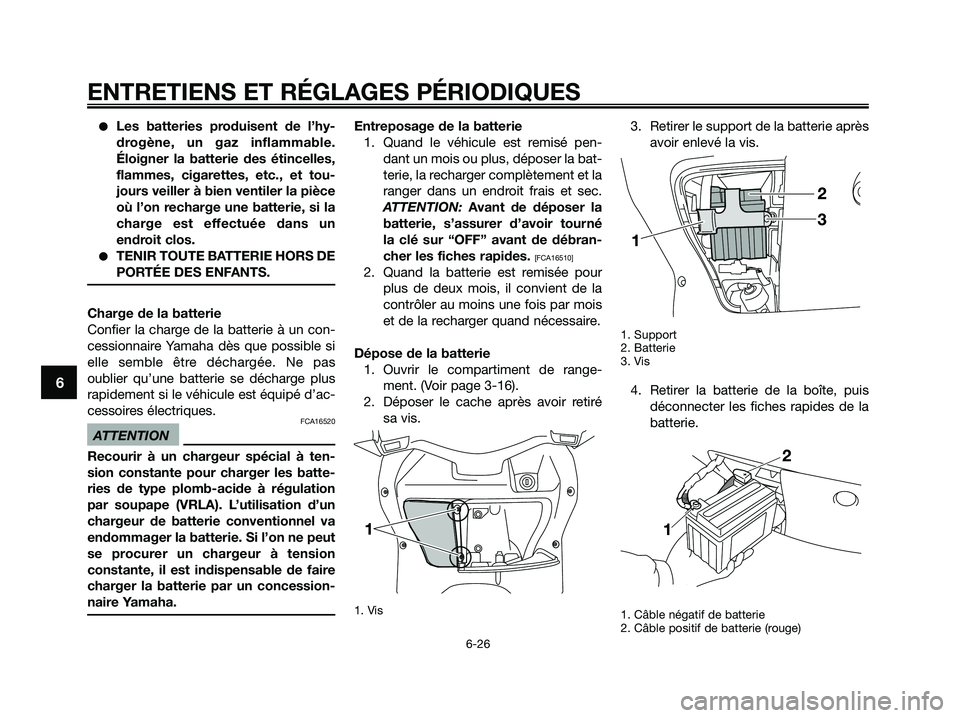

●Les batteries produisent de l’hy-
drogène, un gaz inflammable.
Éloigner la batterie des étincelles,
flammes, cigarettes, etc., et tou-
jours veiller à bien ventiler la pièce
où l’on recharge une batterie, si la
charge est effectuée dans un
endroit clos.
●TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas
oublier qu’une batterie se décharge plus
rapidement si le véhicule est équipé d’ac-
cessoires électriques.
FCA16520
ATTENTION
Recourir à un chargeur spécial à ten-
sion constante pour charger les batte-
ries de type plomb-acide à régulation
par soupape (VRLA). L’utilisation d’un
chargeur de batterie conventionnel va
endommager la batterie. Si l’on ne peut
se procurer un chargeur à tension
constante, il est indispensable de faire
charger la batterie par un concession-
naire Yamaha.
Entreposage de la batterie
1. Quand le véhicule est remisé pen-
dant un mois ou plus, déposer la bat-
terie, la recharger complètement et la
ranger dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer d’avoir tourné
la clé sur “OFF” avant de débran-
cher les fiches rapides.
[FCA16510]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
Dépose de la batterie
1. Ouvrir le compartiment de range-
ment. (Voir page 3-16).
2. Déposer le cache après avoir retiré
sa vis.
1. Vis
3. Retirer le support de la batterie après
avoir enlevé la vis.
1. Support
2. Batterie
3. Vis
4. Retirer la batterie de la boîte, puis
déconnecter les fiches rapides de la
batterie.
1. Câble négatif de batterie
2. Câble positif de batterie (rouge)
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 68

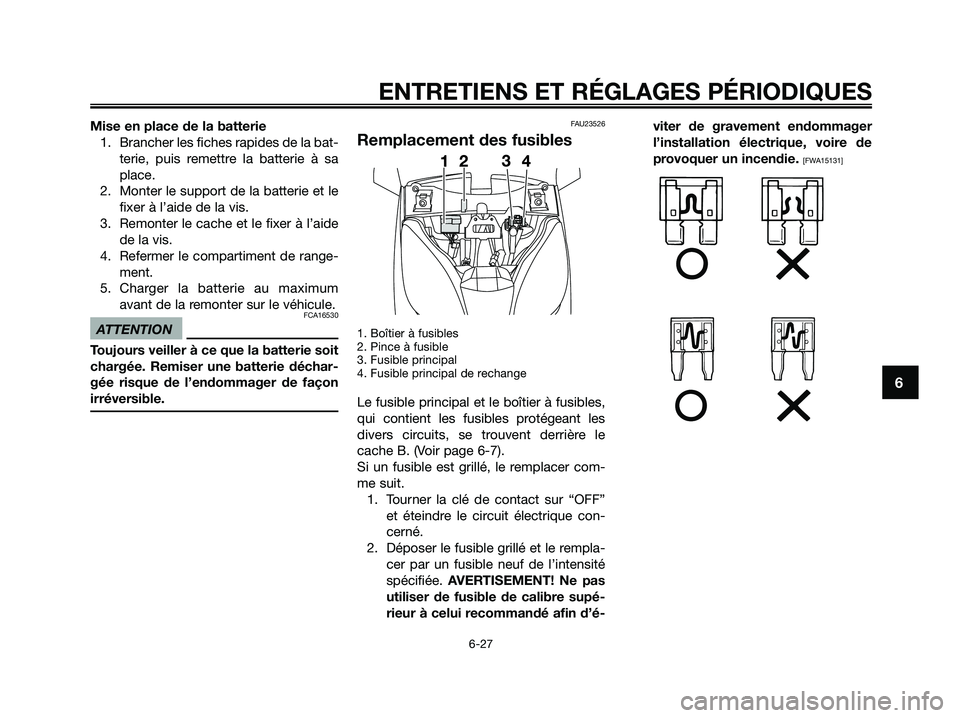

Mise en place de la batterie
1. Brancher les fiches rapides de la bat-
terie, puis remettre la batterie à sa
place.
2. Monter le support de la batterie et le
fixer à l’aide de la vis.
3. Remonter le cache et le fixer à l’aide
de la vis.
4. Refermer le compartiment de range-
ment.
5. Charger la batterie au maximum
avant de la remonter sur le véhicule.
FCA16530
ATTENTION
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon
irréversible.
FAU23526
Remplacement des fusibles
1. Boîtier à fusibles
2. Pince à fusible
3. Fusible principal
4. Fusible principal de rechange
Le fusible principal et le boîtier à fusibles,
qui contient les fusibles protégeant les
divers circuits, se trouvent derrière le
cache B. (Voir page 6-7).
Si un fusible est grillé, le remplacer com-
me suit.
1. Tourner la clé de contact sur “OFF”
et éteindre le circuit électrique con-
cerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISEMENT! Ne pas
utiliser de fusible de calibre supé-
rieur à celui recommandé afin d’é-viter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15131]
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 69

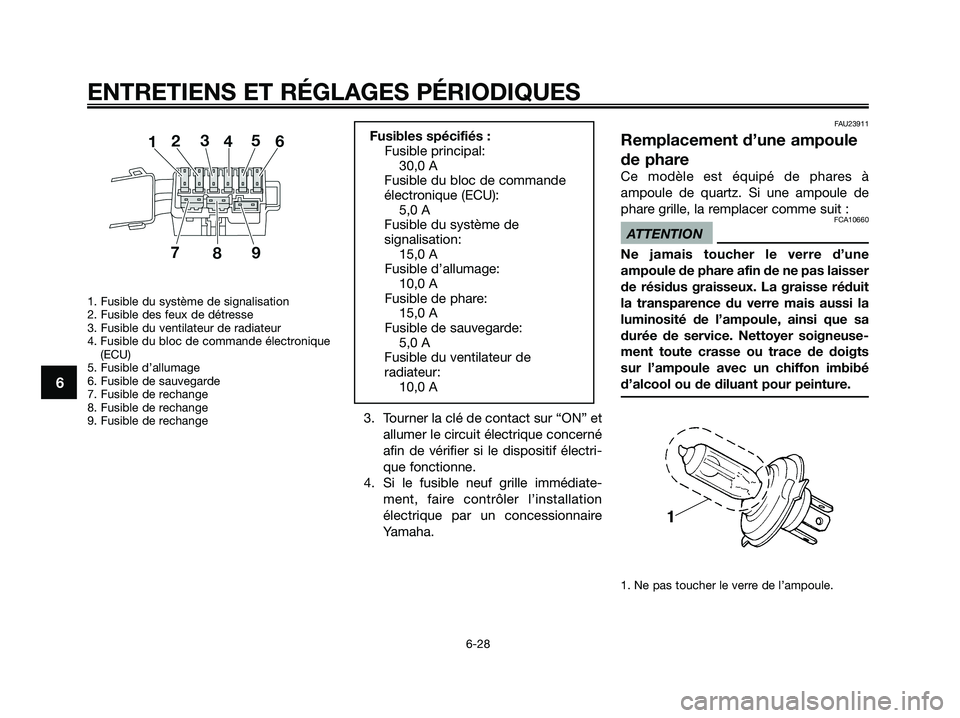

1. Fusible du système de signalisation
2. Fusible des feux de détresse
3. Fusible du ventilateur de radiateur
4. Fusible du bloc de commande électronique
(ECU)
5. Fusible d’allumage
6. Fusible de sauvegarde
7. Fusible de rechange
8. Fusible de rechange
9. Fusible de rechange
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électri-
que fonctionne.
4. Si le fusible neuf grille immédiate-
ment, faire contrôler l’installation
électrique par un concessionnaire
Yamaha.
FAU23911
Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à
ampoule de quartz. Si une ampoule de
phare grille, la remplacer comme suit :
FCA10660
ATTENTION
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas laisser
de résidus graisseux. La graisse réduit
la transparence du verre mais aussi la
luminosité de l’ampoule, ainsi que sa
durée de service. Nettoyer soigneuse-
ment toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour peinture.
1. Ne pas toucher le verre de l’ampoule.
Fusibles spécifiés :
Fusible principal:
30,0 A
Fusible du bloc de commande
électronique (ECU):
5,0 A
Fusible du système de
signalisation:
15,0 A
Fusible d’allumage:
10,0 A
Fusible de phare:
15,0 A
Fusible de sauvegarde:
5,0 A
Fusible du ventilateur de
radiateur:
10,0 A
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
1B9-F8199-F3.QXD 9/10/08 06:56 Página 70
