YAMAHA XMAX 300 2017 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-27
7
PAU23215

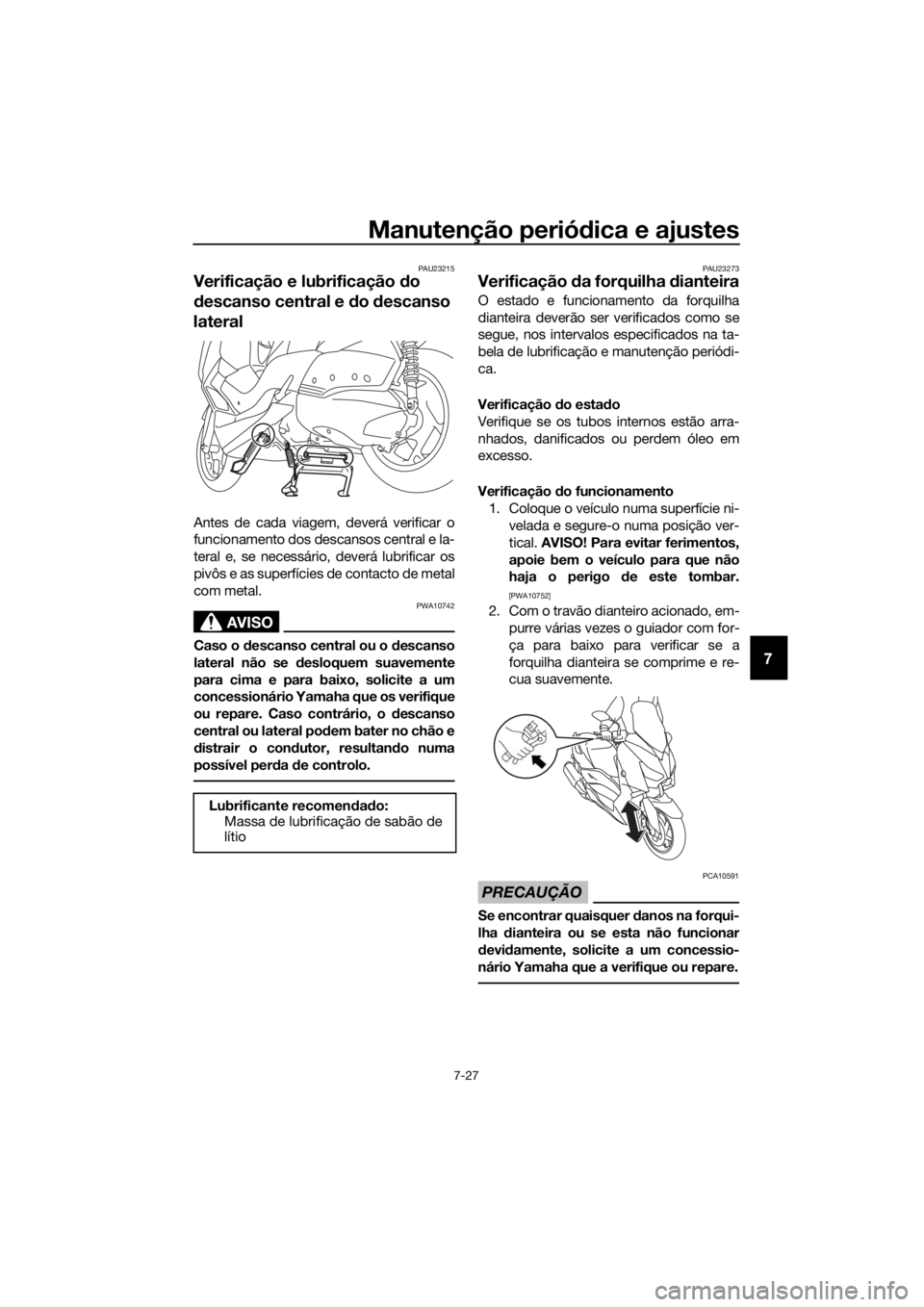

Verificação e lubrificação do
d escanso central e do descanso
lateral
Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifique
ou repare. Caso contrário, o descanso
central ou lateral po dem bater no chão e
d istrair o con dutor, resultan do numa
possível per da de controlo.
PAU23273
Verificação da forquilha dianteira
O estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UB74P0P0.book Page 27 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-28
7
PAU45512

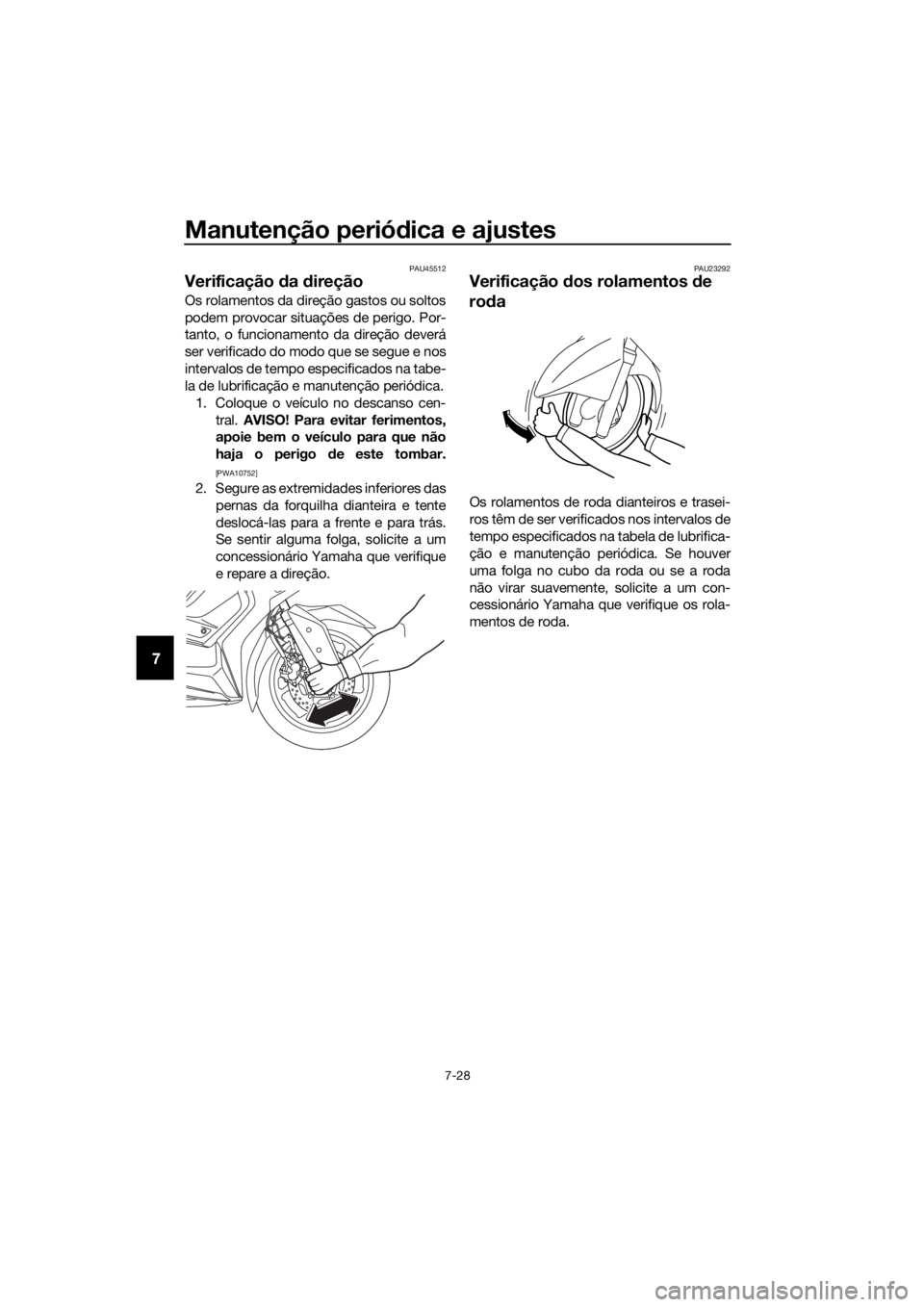

Verificação da direção
Os rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen- tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direção.
PAU23292
Verificação dos rolamentos de
ro da
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
UB74P0P0.book Page 28 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-29
7
PAU60691
Bateria
A bateria encontra-se por trás do painel A.
(Consulte a página 7-8.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
z O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queima duras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quan do trabalhar perto de
baterias. Em caso d e contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos. z
As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
z MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional d anificará a bateria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desliga do e, em se-
gui da, desligar o fio negativo antes
d o positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
3. Bateria
1
3
2
UB74P0P0.book Page 29 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-30
7
interruptor principal está d esligado
e, em segui da, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarrega da po-
d erá provocar danos permanentes na
mesma.
PAU78242
Substituição dos fusíveis
O fusível principal e as caixas de fusíveis,
que contêm os fusíveis para os diferentes
circuitos, encontram-se por baixo do painel
A. (Consulte a página 7-8.)
NOTA
Para aceder ao fusível principal, remova a
cobertura do relé do motor de arranque
conforme ilustrado.
1. Caixa de fusíveis
2. Fusível principal
3. Fusível principal de substituição
4. Cobertura do relé do motor de arranque
12
3
4
UB74P0P0.book Page 30 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-31
7Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Desligue o interruptor principal e o cir- cuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.

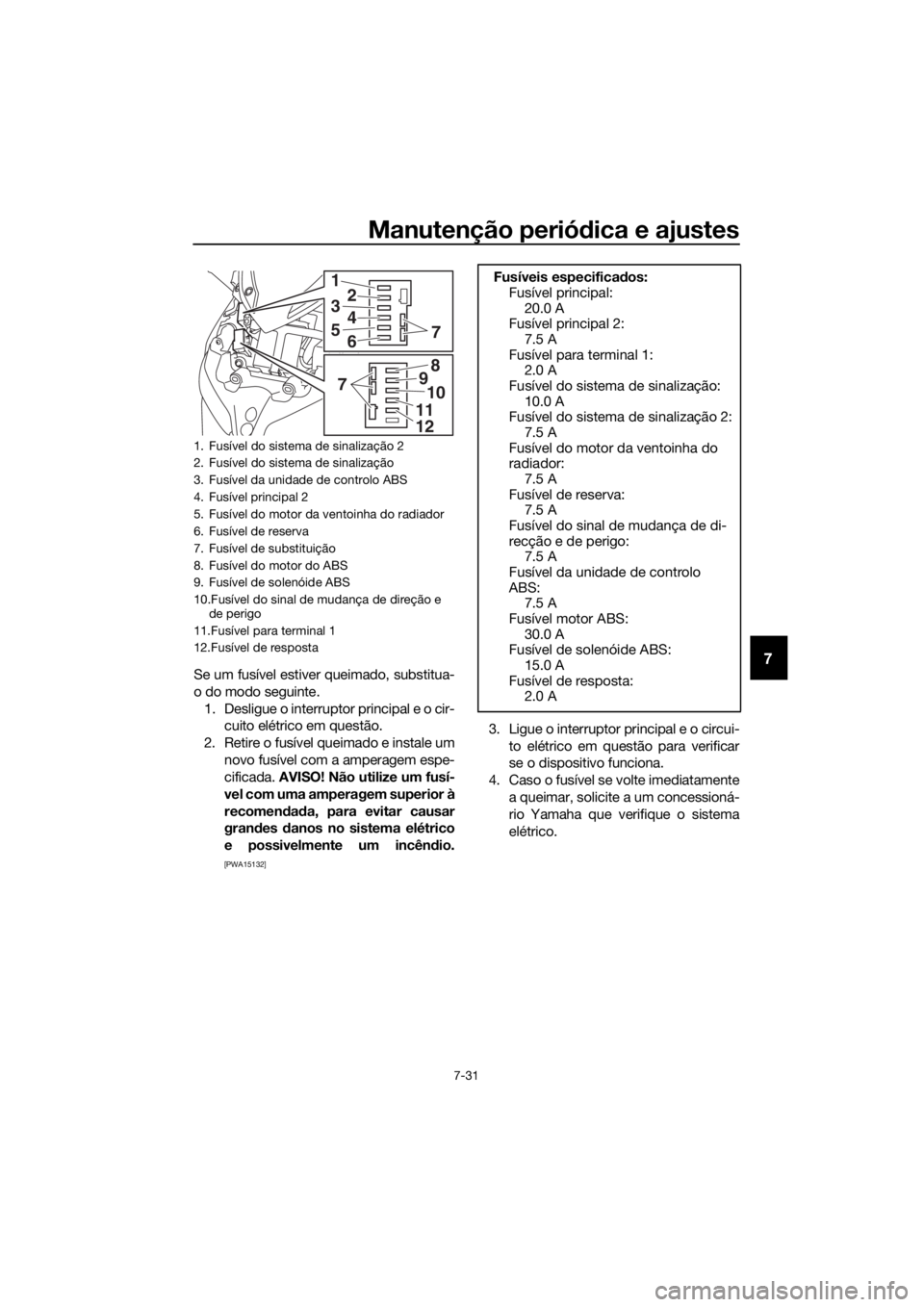

1. Fusível do sistema de sinalização 2
2. Fusível do sistema de sinalização
3. Fusível da unidade de controlo ABS
4. Fusível principal 2
5. Fusível do motor da ventoinha do radiador
6. Fusível de reserva
7. Fusível de substituição
8. Fusível do motor do ABS
9. Fusível de solenóide ABS
10.Fusível do sinal de mudança de direção e de perigo
11.Fusível para terminal 1
12.Fusível de resposta
123456 7
8910
11
12
7
Fusíveis especifica
dos:
Fusível principal:
20.0 A
Fusível principal 2: 7.5 A
Fusível para terminal 1: 2.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível do sistema de sinalização 2: 7.5 A
Fusível do motor da ventoinha do
radiador: 7.5 A
Fusível de reserva: 7.5 A
Fusível do sinal de mudança de di-
recção e de perigo: 7.5 A
Fusível da unidade de controlo
ABS: 7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS: 15.0 A
Fusível de resposta: 2.0 A
UB74P0P0.book Page 31 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-32
7
PAU64070
Faróis
Este modelo está equipado com faróis tipo
LED.
Se um farol dianteiro não se acender, soli-
cite a um concessionário Yamaha que veri-
fique o circuito elétrico do mesmo.
PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
PAU54502
Mínimos
Este modelo está equipado com mínimos
tipo LED.
Se um mínimo não se acender, solicite a
um concessionário Yamaha que o verifi-
que.
UB74P0P0.book Page 32 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-33
7
PAU70540
Luz do travão/farolim traseiro
Este modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU39881
Sinal de mu dança de direção
d ianteiro
Se uma lâmpada do sinal de mudança de
direção dianteiro não se acender, solicite a
um concessionário Yamaha que verifique o
respetivo circuito elétrico ou que substitua
a lâmpada.
UB74P0P0.book Page 33 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-34
7
PAUT1331
Lâmpa da do sinal de mu dança
d e direção traseiro
Se uma lâmpada do sinal de mudança de
direção traseiro não se acender, solicite a
um concessionário Yamaha que verifique o
circuito elétrico ou que substitua a lâmpa-
da.
PAU78560

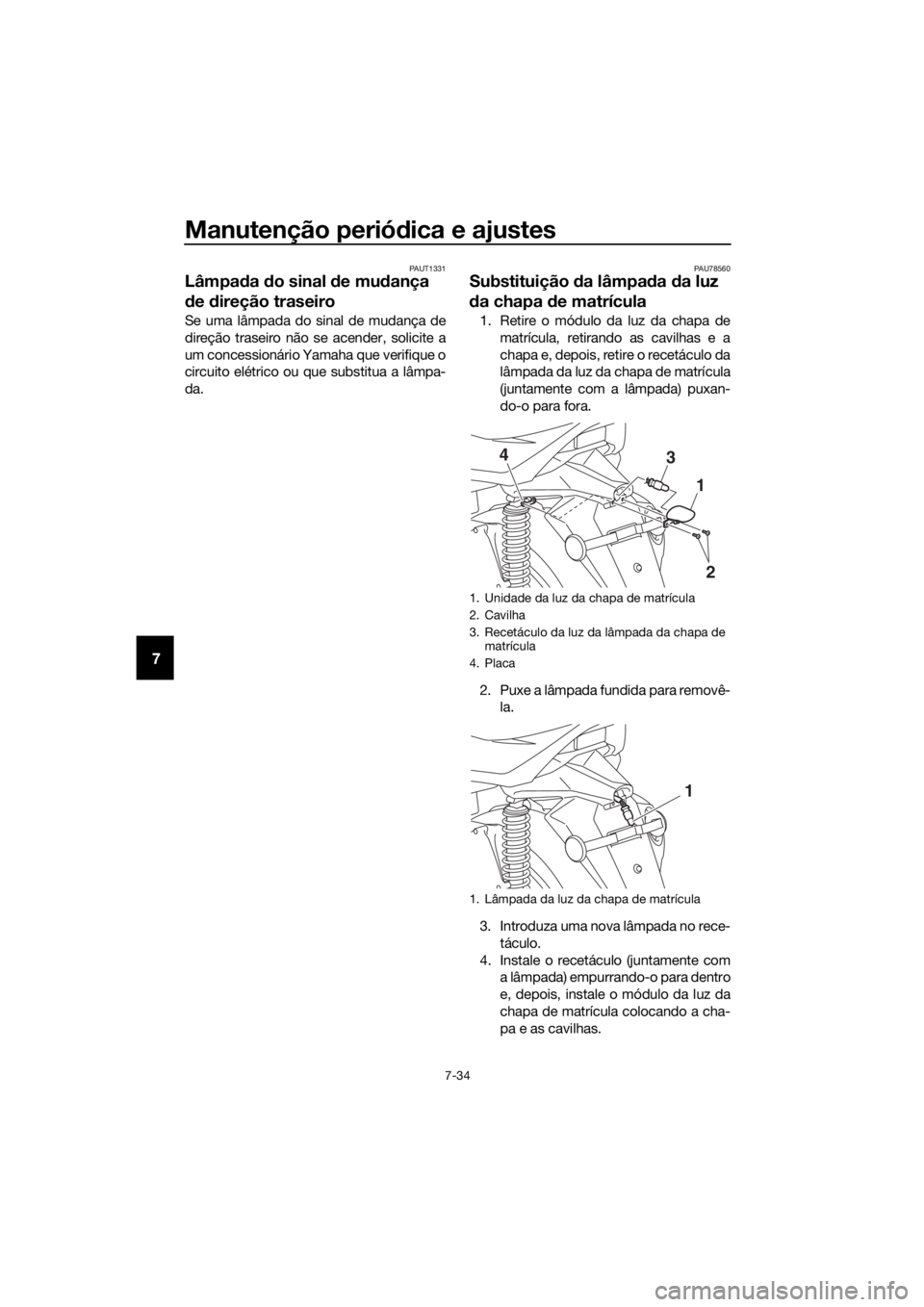

Substituição da lâmpa da da luz
d a chapa de matrícula
1. Retire o módulo da luz da chapa de
matrícula, retirando as cavilhas e a
chapa e, depois, retire o recetáculo da
lâmpada da luz da chapa de matrícula
(juntamente com a lâmpada) puxan-
do-o para fora.
2. Puxe a lâmpada fundida para removê- la.
3. Introduza uma nova lâmpada no rece- táculo.
4. Instale o recetáculo (juntamente com a lâmpada) empurrando-o para dentro
e, depois, instale o módulo da luz da
chapa de matrícula colocando a cha-
pa e as cavilhas.
1. Unidade da luz da chapa de matrícula
2. Cavilha
3. Recetáculo da luz da lâmpada da chapa de matrícula
4. Placa
1. Lâmpada da luz da chapa de matrícula
1
2
34
1
UB74P0P0.book Page 34 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-35
7
PAU60701

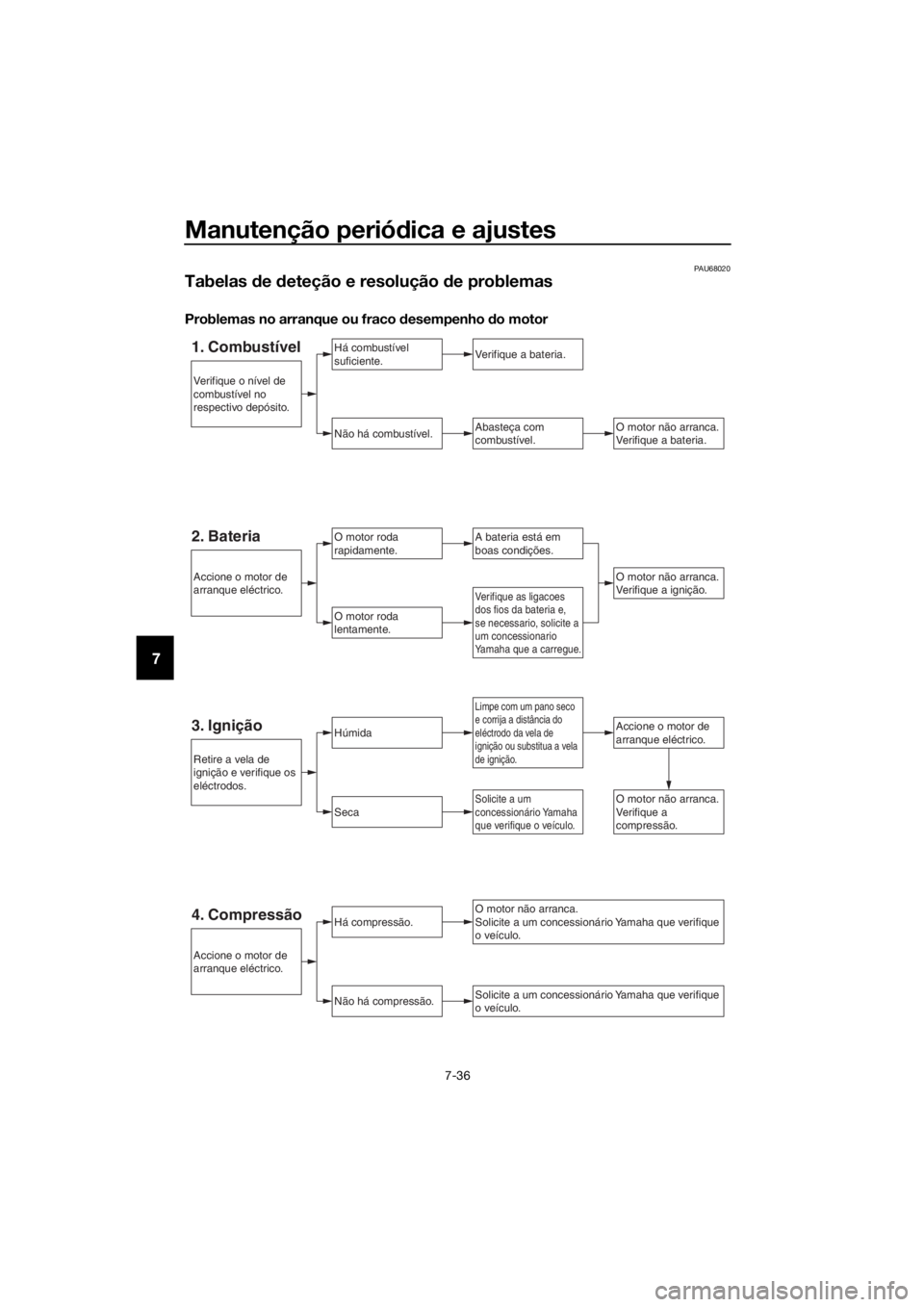

Deteção e resolução de proble-
mas
Embora os veículos Yamaha sejam subme-
tidos a uma inspeção minuciosa antes do
envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e per-
da de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu veículo precise de qualquer re-
paração, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o veículo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou danos materiais.
PAU76550Resolução de problemas do sistema da
chave inteligente
Verifique os elementos que se seguem
quando o sistema da chave inteligente não
funcionar. z
A chave inteligente está ligada? (Con-
sulte a página 3-5.)
z A bateria da chave inteligente está
sem carga? (Consulte a página 3-6.)
z A bateria da chave inteligente está
instalada corretamente? (Consulte a
página 3-6.)
z A chave inteligente está a ser usada
num local com ondas de rádio inten-
sas ou outras interferências eletro-
magnéticas? (Consulte a página 3-1.)
z Está a utilizar a chave inteligente re-
gistada para o veículo?
z A bateria do veículo está sem carga?
Se a bateria do veículo estiver sem
carga, o sistema da chave inteligente
não funcionará. Carregue ou substitua
a bateria do veículo. (Consulte a pági-
na 7-29.)
Se o sistema da chave inteligente não fun-
cionar depois de verificados os elementos
acima, solicite a um concessionário
Yamaha que verifique o sistema da chave
inteligente.
NOTA
Consulte em “Modo de emergência” na pá-
gina 7-38 para obter informações sobre
como ligar o motor sem a chave inteligente.
UB74P0P0.book Page 35 Tuesday, May 2, 2017 10:31 AM

Manutenção periódica e ajustes
7-36
7
PAU68020
Tabelas de deteção e resolução de problemas
Problemas no arranque ou fraco desempenho do motor
1. CombustívelHá combustível
suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com
combustível.
O motor roda
rapidamente.
O motor roda
lentamente.
Accione o motor de
arranque eléctrico.
O motor não arranca.
Verifique a bateria.
Limpe com um pano seco
e corrija a distância do
eléctrodo da vela de
ignição ou substitua a vela
de ignição.
Verifique as ligacoes
dos fios da bateria e,
se necessario, solicite a
um concessionario
Yamaha que a carregue.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmida
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique
o veículo.
Solicite a um concessionário Yamaha que verifique
o veículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que verifique o veículo.
Retire a vela de
ignição e verifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Accione o motor de
arranque eléctrico.
Verifique o nível de
combustível no
respectivo depósito.
4. Compressão
UB74P0P0.book Page 36 Tuesday, May 2, 2017 10:31 AM
