Système de clé intelligente
3-7
3
 Ne pas toucher les bornes et les cir-
cuits internes, sous peine d e provo-
quer un dysfonctionnement.
 Ne pas forcer lors du remplacement
d e la pile de la clé intelligente.
 S’assurer que la pile est installée
correctement. Vérifier le sens du
côté positif/“+” d e la pile.

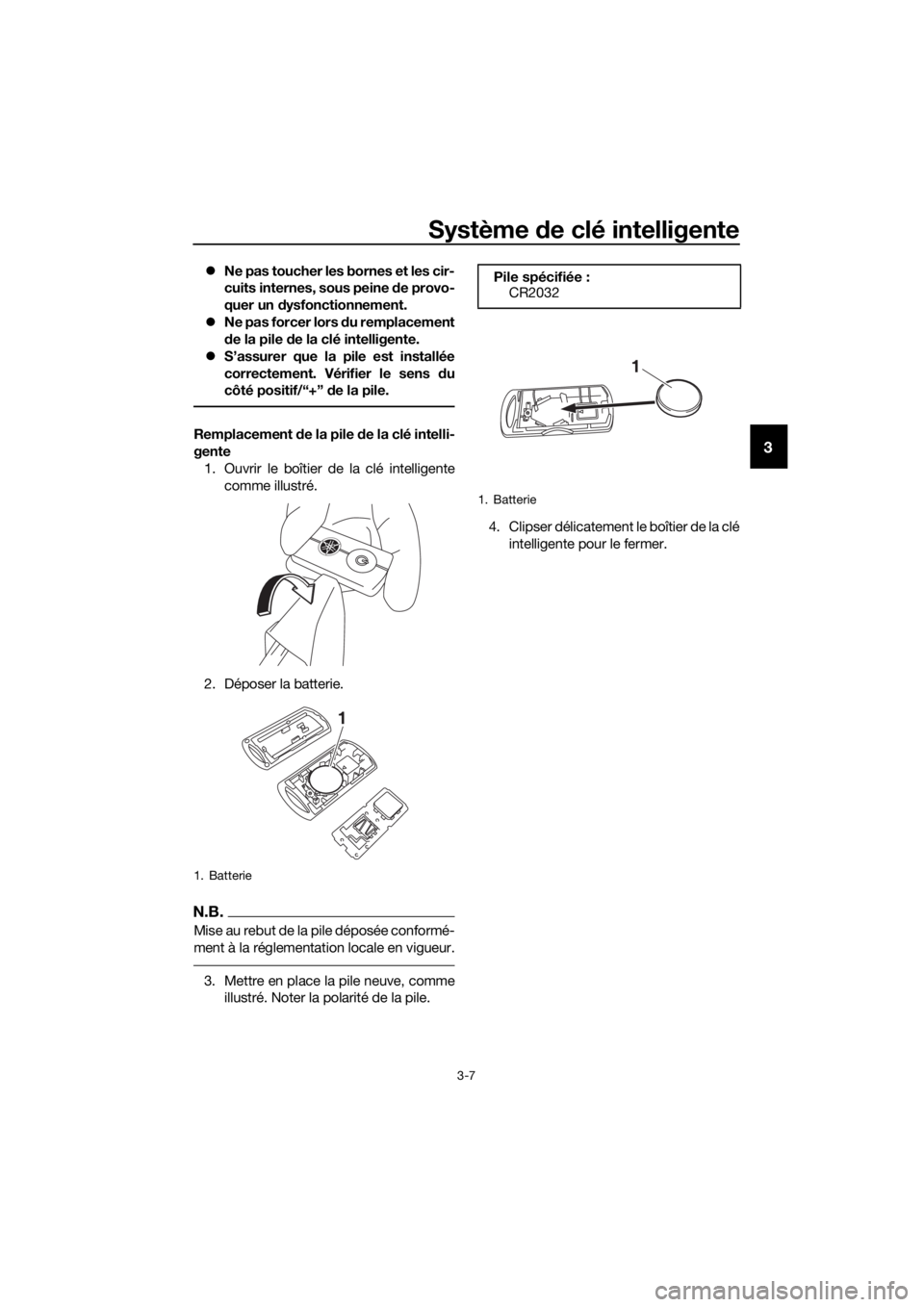

Remplacement de la pile d e la clé intelli-
gente
1. Ouvrir le boîtier de la clé intelligente comme illustré.
2. Déposer la batterie.
N.B.
Mise au rebut de la pile déposée conformé-
ment à la réglementation locale en vigueur.
3. Mettre en place la pile neuve, comme illustré. Noter la polarité de la pile. 4. Clipser délicatement le boîtier de la clé
intelligente pour le fermer.
1. Batterie
1
Pile spécifiée :CR2032
1. Batterie
1
UB74F0F0.book Page 7 Tuesday, May 2, 2017 9:40 AM

Système de clé intelligente
3-8
3
FAU76892

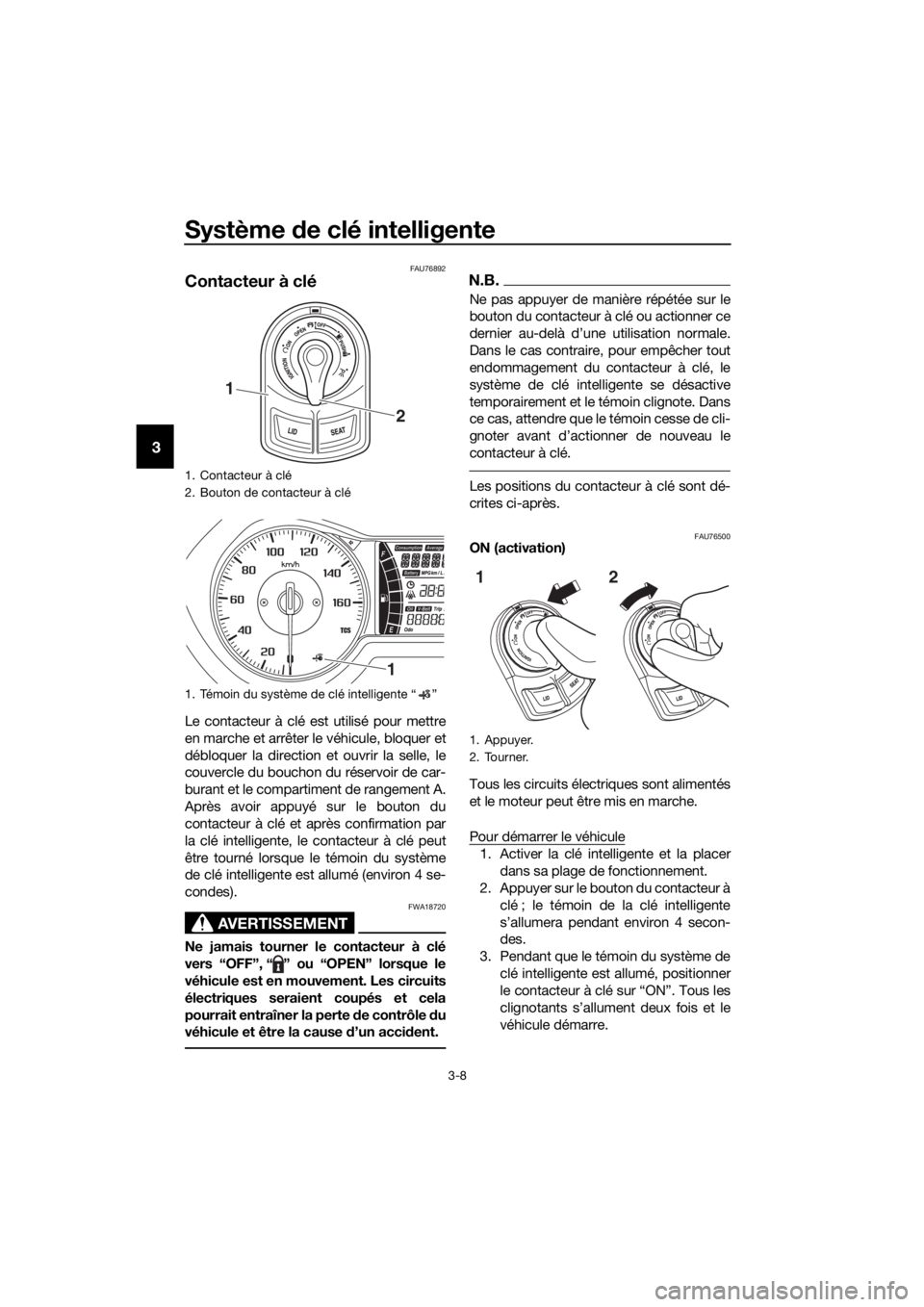

Contacteur à clé
Le contacteur à clé est utilisé pour mettre
en marche et arrêter le véhicule, bloquer et
débloquer la direction et ouvrir la selle, le
couvercle du bouchon du réservoir de car-
burant et le compartiment de rangement A.
Après avoir appuyé sur le bouton du
contacteur à clé et après confirmation par
la clé intelligente, le contacteur à clé peut
être tourné lorsque le témoin du système
de clé intelligente est allumé (environ 4 se-
condes).
AVERTISSEMENT
FWA18720
Ne jamais tourner le contacteur à clé
vers “OFF”, “ ” ou “OPEN” lorsque le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle d u
véhicule et être la cause d’un acci dent.
N.B.
Ne pas appuyer de manière répétée sur le
bouton du contacteur à clé ou actionner ce
dernier au-delà d’une utilisation normale.
Dans le cas contraire, pour empêcher tout
endommagement du contacteur à clé, le
système de clé intelligente se désactive
temporairement et le témoin clignote. Dans
ce cas, attendre que le témoin cesse de cli-
gnoter avant d’actionner de nouveau le
contacteur à clé.
Les positions du contacteur à clé sont dé-
crites ci-après.
FAU76500ON (activation)
Tous les circuits électriques sont alimentés
et le moteur peut être mis en marche.
Pour démarrer le véhicule
1. Activer la clé intelligente et la placer
dans sa plage de fonctionnement.
2. Appuyer sur le bouton du contacteur à
clé ; le témoin de la clé intelligente
s’allumera pendant environ 4 secon-
des.
3. Pendant que le témoin du système de clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Tous les
clignotants s’allument deux fois et le
véhicule démarre.
1. Contacteur à clé
2. Bouton de contacteur à clé
1. Témoin du système de clé intelligente “ ”
2
1
1
1. Appuyer.
2. Tourner.
1 2
UB74F0F0.book Page 8 Tuesday, May 2, 2017 9:40 AM

Système de clé intelligente
3-9
3
N.B.
 Si la tension de la batterie du véhicule
est faible, les clignotants ne s’allu-
ment pas.
 Voir “Mode d’urgence” à la page 7-39
pour des informations sur le démar-
rage du véhicule sans avoir recours à
la clé intelligente.
FAU76510OFF ( désactivation)
Tous les circuits électriques sont coupés.
Pour arrêter le mo teur du véhicule
1. Avec la clé intelligente activée et dans
sa plage de fonctionnement, position-
ner le contacteur à clé sur “OFF”.
2. Les clignotants s’allument une fois et le moteur du vé hicule s’arrête.
N.B.
Lorsque le contacteur à clé est positionné
sur “OFF” mais que la clé intelligente ne
peut pas être confirmée (celle-ci se trouve
en dehors de sa plage de fonctionnement
ou elle a été désactivée), le bipeur retentit
pendant 3 secondes et le témoin du sys-
tème de clé intelligente clignote pendant 30
secondes.
 Pendant ces 30 secondes, le contac-
teur à clé peut être utilisé librement.
 Après les 30 secondes, le moteur du
véhicule s’arrêtera automatiquement. 
Pour couper immédiatement le mo-
teur, appuyer quatre fois sur le bouton
du contacteur à clé pendant 2 secon-
des.
FAU79040OPEN (ouvrir)
La selle et le compartiment de rangement A
peuvent être ouverts.
Pour ouvrir la selle, appuyer sur le bouton
“SEAT”, puis soulever l’arrière de la selle.
1. Tourner.
1
1. Appuyer.
2. Tourner.
1. Bouton “SEAT”
1
2
1
UB74F0F0.book Page 9 Tuesday, May 2, 2017 9:40 AM

Système de clé intelligente
3-10
3

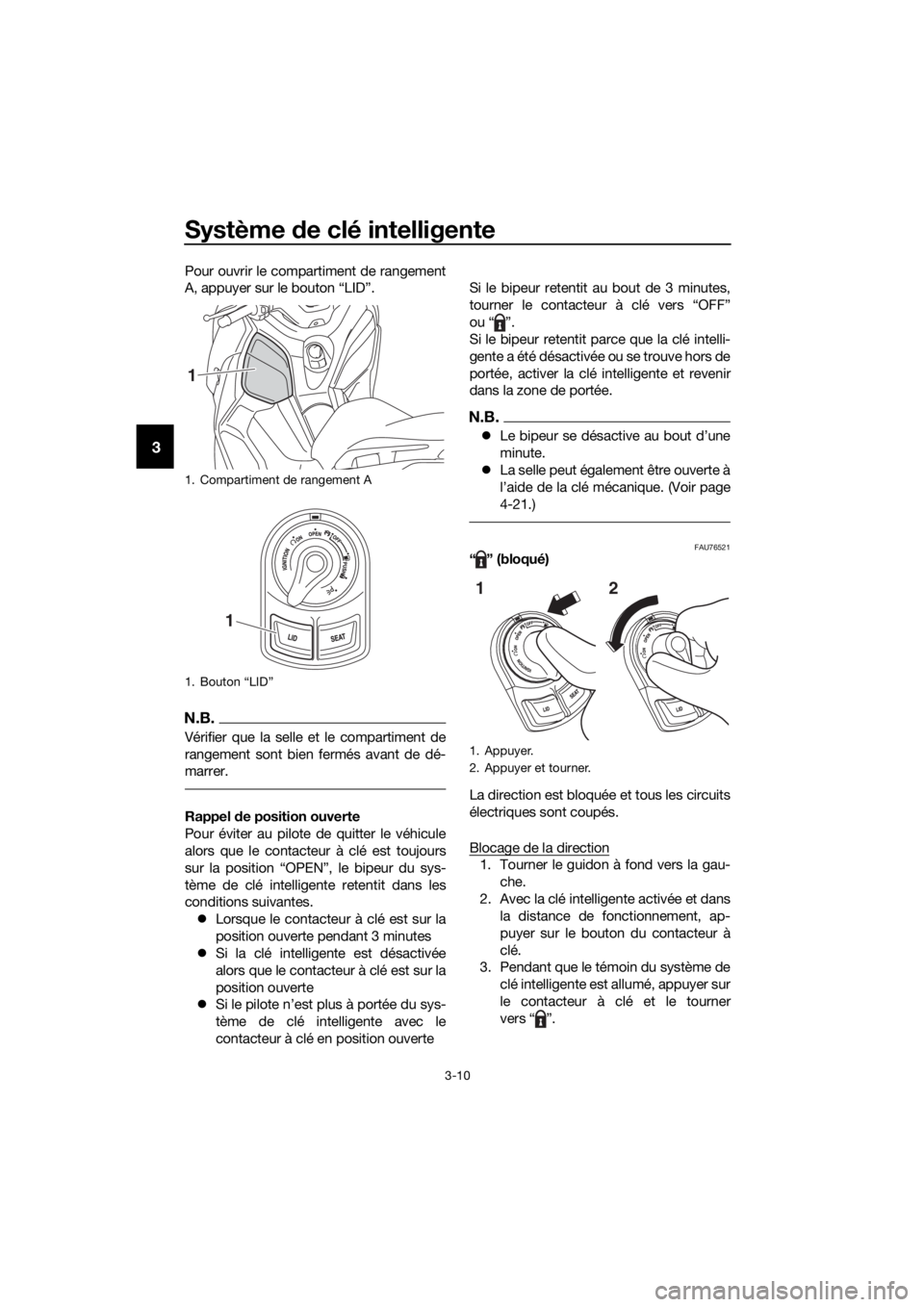

Pour ouvrir le compartiment de rangement
A, appuyer sur le bouton “LID”.
N.B.
Vérifier que la selle et le compartiment de
rangement sont bien fermés avant de dé-
marrer.
Rappel de position ouverte
Pour éviter au pilote de quitter le véhicule
alors que le contacteur à clé est toujours
sur la position “OPEN”, le bipeur du sys-
tème de clé intelligente retentit dans les
conditions suivantes.  Lorsque le contacteur à clé est sur la
position ouverte pendant 3 minutes
 Si la clé intelligente est désactivée
alors que le contacteur à clé est sur la
position ouverte
 Si le pilote n’est plus à portée du sys-
tème de clé intelligente avec le
contacteur à clé en position ouverte Si le bipeur retentit au bout de 3 minutes,
tourner le contacteur à clé vers “OFF”
ou “ ”.
Si le bipeur retentit parce que la clé intelli-
gente a été désactivée ou se trouve hors de
portée, activer la clé intelligente et revenir
dans la zone de portée.
N.B.

Le bipeur se désactive au bout d’une
minute.
 La selle peut également être ouverte à
l’aide de la clé mécanique. (Voir page
4-21.)
FAU76521“ ” (bloqué)
La direction est bloquée et tous les circuits
électriques sont coupés.
Blocage de la direction
1. Tourner le guidon à fond vers la gau-
che.
2. Avec la clé intelligente activée et dans la distance de fonctionnement, ap-
puyer sur le bouton du contacteur à
clé.
3. Pendant que le témoin du système de
clé intelligente est allumé, appuyer sur
le contacteur à clé et le tourner
vers “ ”.
1. Compartiment de rangement A
1. Bouton “LID”
1
1
1. Appuyer.
2. Appuyer et tourner.
1 2
UB74F0F0.book Page 10 Tuesday, May 2, 2017 9:40 AM

Système de clé intelligente
3-11
3

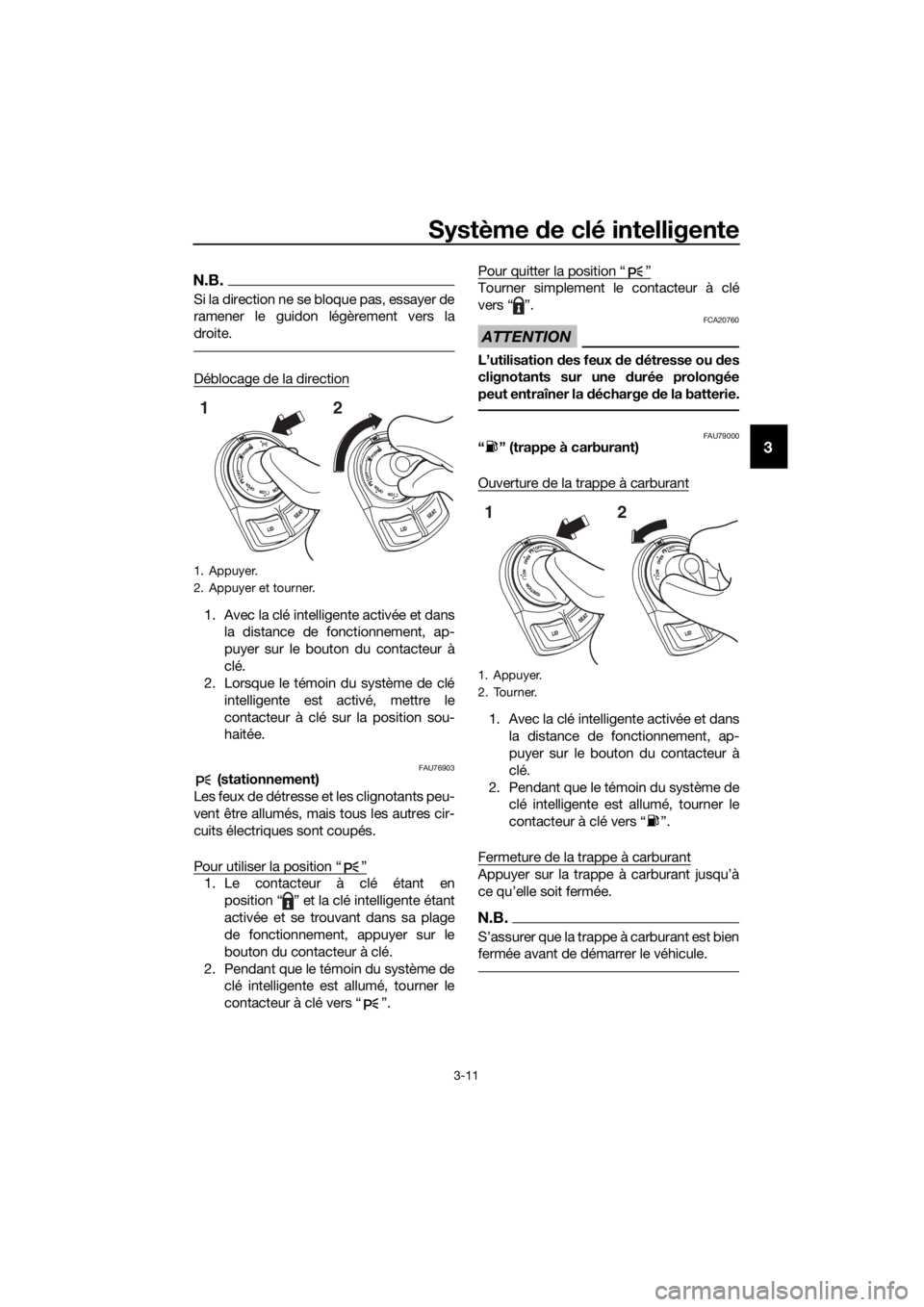

N.B.
Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
Déblocage de la direction
1. Avec la clé intelligente activée et dans
la distance de fonctionnement, ap-
puyer sur le bouton du contacteur à
clé.
2. Lorsque le témoin du système de clé
intelligente est activé, mettre le
contacteur à clé sur la position sou-
haitée.
FAU76903 (stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés.
Pour utiliser la position “ ”
1. Le contacteur à clé étant en position “ ” et la clé intelligente étant
activée et se trouvant dans sa plage
de fonctionnement, appuyer sur le
bouton du contacteur à clé.
2. Pendant que le témoin du système de clé intelligente est allumé, tourner le
contacteur à clé vers “ ”. Pour quitter la position “ ”
Tourner simplement le contacteur à clé
vers “ ”.
ATTENTION
FCA20760
L’utilisation
des feux d e détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU79000“ ” (trappe à carburant)
Ouverture de la trappe à carburant
1. Avec la clé intelligente activée et dans
la distance de fonctionnement, ap-
puyer sur le bouton du contacteur à
clé.
2. Pendant que le témoin du système de clé intelligente est allumé, tourner le
contacteur à clé vers “ ”.
Fermeture de la trappe à carburant
Appuyer sur la trappe à carburant jusqu’à
ce qu’elle soit fermée.
N.B.
S’assurer que la trappe à carburant est bien
fermée avant de démarrer le véhicule.
1. Appuyer.
2. Appuyer et tourner.
12
1. Appuyer.
2. Tourner.
12
UB74F0F0.book Page 11 Tuesday, May 2, 2017 9:40 AM

Commandes et instruments
4-1
4
FAU4939C

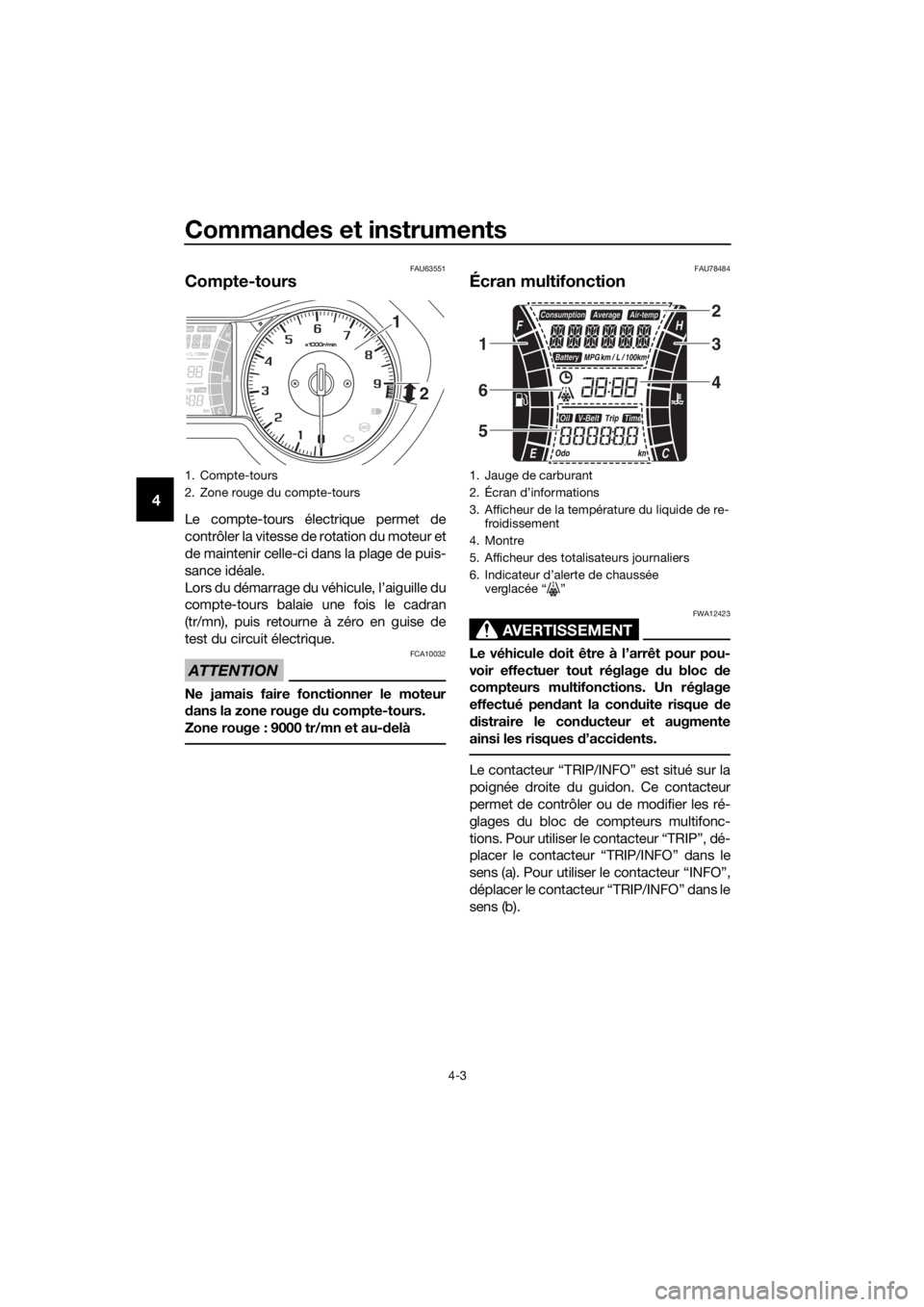

Voyants et témoins d’alerte
FAU11032Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11081Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU78180Témoin d’alerte d e panne du
moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en position-
nant le contacteur à clé sur “ON”. Le té-
moin d’alerte devrait s’allumer pendant
quelques secondes, puis s’éteindre. Si le témoin d’alerte
ne s’allume pas lors-
que le contacteur à clé est positionné sur
“ON” ou s’il ne s’éteint pas par la suite, faire
contrôler le véhicule par un concession-
naire Yamaha.
FAU78171Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque le contacteur à clé est positionné
sur “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque le contacteur
à clé est positionné sur “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 4-14.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.
1. Témoin des clignotants gauches “ ”
2. Témoin des clignotants droits “ ”
3. Témoin de feu de route “ ”
4. Témoin du système antiblocage des freins (ABS) “ ”
5. Témoin d’alerte de panne du moteur “ ”
6. Témoin du système de régulation antipatinage “ ”
7. Témoin du système de clé intelligente “ ”
12
36745
ABS
ABS
UB74F0F0.book Page 1 Tuesday, May 2, 2017 9:40 AM

Commandes et instruments
4-2
4
N.B.
Le témoin d’alerte du système ABS pourrait
s’allumer lorsque l’on donne des gaz alors
que le véhicule est sur sa béquille centrale.
Il ne s’agit pas dans ce cas d’une anomalie.
Le cas échéant, désactiver le contacteur à
clé, puis l’activer de nouveau pour réinitiali-
ser le témoin.
FAU78591Témoin du système d e régulation anti-
patinage “TCS”
Ce témoin clignote lorsque le système de
régulation antipatinage a été activé.
Si le système de régulation antipatinage est
désactivé, ce témoin s’allume. (Voir page
4-15.)
N.B.
Lorsque le contacteur à clé du véhicule est
activé, ce témoin doit s’allumer pendant
quelques secondes, puis s’éteindre. Si le
témoin ne s’allume pas ou s’il reste allumé,
faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU78600Témoin du système d e clé
intelligente “ ”
Ce témoin indique l’état du système de clé
intelligente. Lorsque le système de clé intel-
ligente fonctionne normalement, ce témoin
s’éteint. Si une erreur se produit au niveau
du système de clé intelligente, le témoin cli-
gnote. Le témoin clignote également lors-
que la communication entre le véhicule et la
clé intelligente est établie et lorsque certai-
nes opérations du système de clé intelli-
gente sont exécutées.
FAU63542

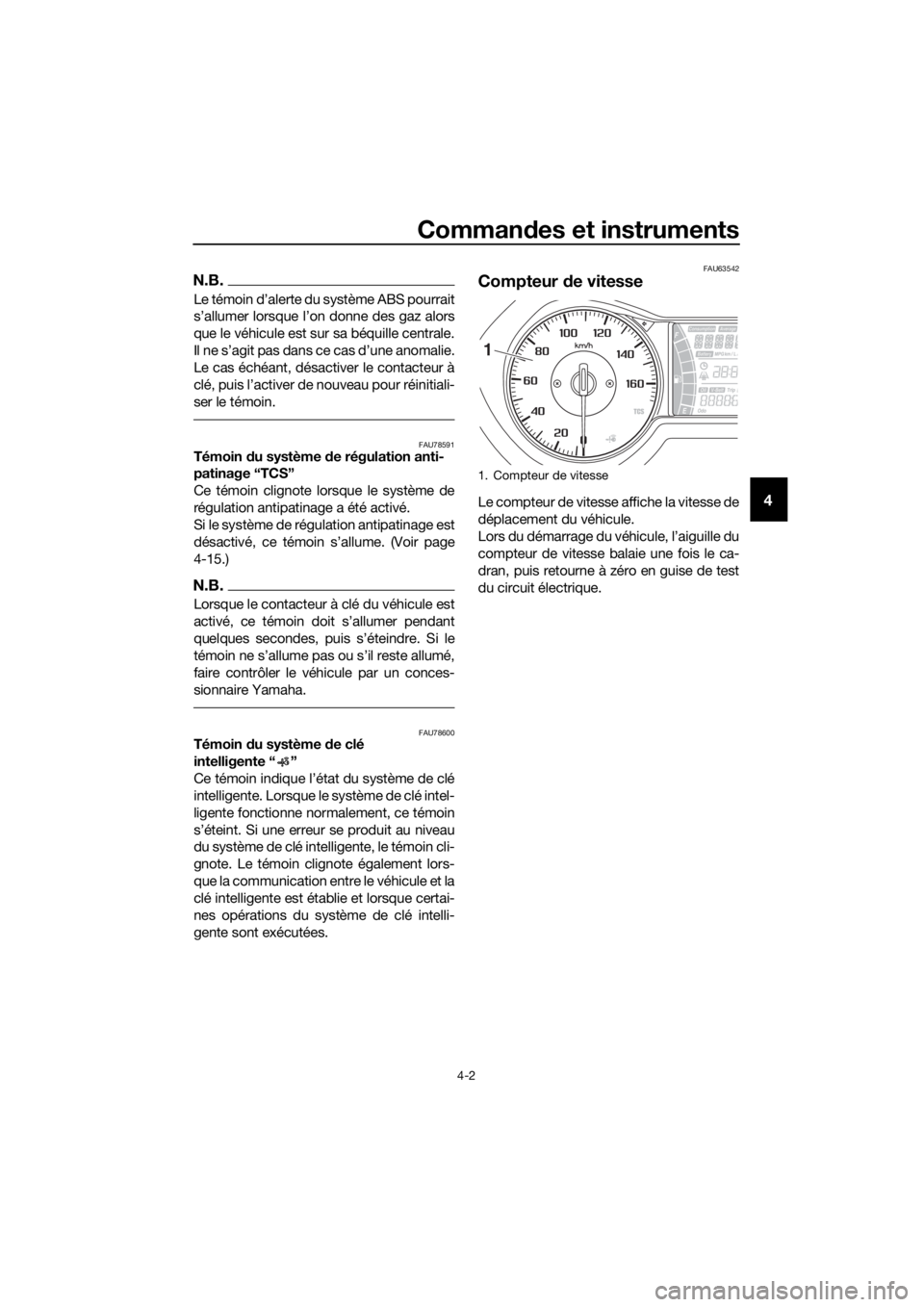

Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
déplacement du véhicule.
Lors du démarrage du véhicule, l’aiguille du
compteur de vitesse balaie une fois le ca-
dran, puis retourne à zéro en guise de test
du circuit électrique.
1. Compteur de vitesse
1
UB74F0F0.book Page 2 Tuesday, May 2, 2017 9:40 AM

Commandes et instruments
4-3
4
FAU63551
Compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lors du démarrage du véhicule, l’aiguille du
compte-tours balaie une fois le cadran
(tr/mn), puis retourne à zéro en guise de
test du circuit électrique.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 9000 tr/mn et au- delà
FAU78484
Écran multifonction
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le con ducteur et augmente
ainsi les risques d ’accidents.

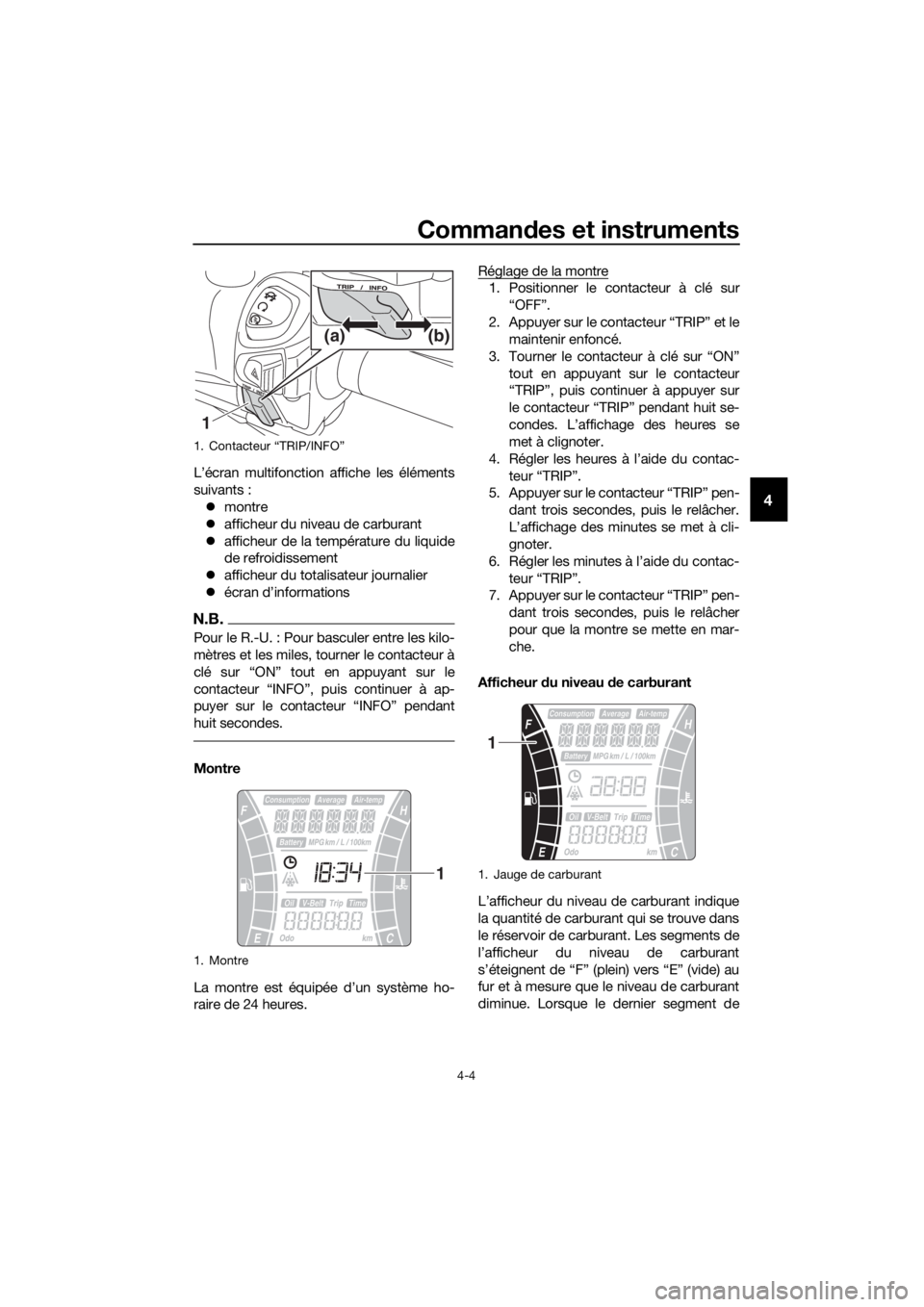

Le contacteur “TRIP/INFO” est situé sur la
poignée droite du guidon. Ce contacteur
permet de contrôler ou de modifier les ré-
glages du bloc de compteurs multifonc-
tions. Pour utiliser le contacteur “TRIP”, dé-
placer le contacteur “TRIP/INFO” dans le
sens (a). Pour utiliser le contacteur “INFO”,
déplacer le contacteur “TRIP/INFO” dans le
sens (b).
1. Compte-tours
2. Zone rouge du compte-tours
1
2
1. Jauge de carburant
2. Écran d’informations
3. Afficheur de la température du liquide de re-froidissement
4. Montre
5. Afficheur des totalisateurs journaliers
6. Indicateur d’alerte de chaussée verglacée “ ”
2
3
4
1
6
5
UB74F0F0.book Page 3 Tuesday, May 2, 2017 9:40 AM

Commandes et instruments
4-4
4
L’écran multifonction affiche les éléments
suivants :
 montre
 afficheur du niveau de carburant
 afficheur de la température du liquide
de refroidissement
 afficheur du totalisateur journalier
 écran d’informations
N.B.
Pour le R.-U. : Pour basculer entre les kilo-
mètres et les miles, tourner le contacteur à
clé sur “ON” tout en appuyant sur le
contacteur “INFO”, puis continuer à ap-
puyer sur le contacteur “INFO” pendant
huit secondes.
Montre
La montre est équipée d’un système ho-
raire de 24 heures. Réglage de la montre
1. Positionner le contacteur à clé sur
“OFF”.
2. Appuyer sur le contacteur “TRIP” et le maintenir enfoncé.
3. Tourner le contacteur à clé sur “ON” tout en appuyant sur le contacteur
“TRIP”, puis continuer à appuyer sur
le contacteur “TRIP” pendant huit se-
condes. L’affichage des heures se
met à clignoter.
4. Régler les heures à l’aide du contac- teur “TRIP”.
5. Appuyer sur le contacteur “TRIP” pen-
dant trois secondes, puis le relâcher.
L’affichage des minutes se met à cli-
gnoter.
6. Régler les minutes à l’aide du contac- teur “TRIP”.
7. Appuyer sur le contacteur “TRIP” pen-
dant trois secondes, puis le relâcher
pour que la montre se mette en mar-
che.
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment de
1. Contacteur “TRIP/INFO”
1. Montre
1 (b)
(a)
11. Jauge de carburant
1
UB74F0F0.book Page 4 Tuesday, May 2, 2017 9:40 AM

Commandes et instruments
4-5
4
l’afficheur du niveau de carburant se met à
clignoter, il convient de refaire le plein dès
que possible.
N.B.
 Si un problème est détecté dans l’affi-
cheur du niveau de carburant, tous les
segments clignotent. Le cas échéant,
faire contrôler le véhicule par un con-
cessionnaire Yamaha.
 Lorsqu’il ne reste qu’environ 2.4 L
(0.63 US gal, 0.53 Imp.gal) de carbu-
rant dans le réservoir, le dernier seg-
ment de la jauge de carburant se met
à clignoter. L’affichage passe automa-
tiquement en mode totalisateur de la
réserve de carburant “F Trip” et com-
mence à indiquer la distance parcou-
rue depuis ce point.
Afficheur de la température d u liquide de
refroi dissement
Cet afficheur indique la température du li-
quide de refroidissement.
Si le segment du haut clignote, arrêter le
véhicule, puis couper le moteur et le laisser
refroidir. (Voir page 7-38.)
ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
N.B.
 Si un problème est détecté au niveau
de l’indicateur de température du li-
quide de refroidissement, tous les
segments clignotent. Dans ce cas,
faire contrôler le véhicule par un con-
cessionnaire Yamaha dès que possi-
ble.
 La température du liquide de refroidis-
sement varie en fo nction des tempé-
ratures atmosphériques et de la
charge du moteur.
Afficheur du totalisateur journalier
L’afficheur du totalisateur journalier est
équipé des éléments suivants :  compteur kilométrique
 totalisateur journalier
 totalisateur journalier de durée
 totalisateur de la réserve
 compteur de changement d’huile
 compteur de remplacement de la
courroie trapézoïdale
Appuyer sur le contacteur “TRIP” pour bas-
culer l’affichage entre le compteur kilomé-
trique “Odo”, le totalisateur journalier
“Trip”, le totalisateur journalier de durée
“Trip Time”, le compteur de changement
d’huile “Oil Trip” et le compteur de rempla-
cement de la courroie trapézoïdale “V-Belt
Trip” dans l’ordre suivant :
1. Afficheur de la température du liquide de re- froidissement
11. Afficheur des totalisateurs journaliers
1
UB74F0F0.book Page 5 Tuesday, May 2, 2017 9:40 AM
