Utilisation et conseils importants concernant le pilotage
6-5
6
FAU16842
Rodage du moteur
Les premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la vie
du moteur. C’est pourquoi il est indispen-
sable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mo-
biles du moteur doivent s’user et se roder
mutuellement pour obte nir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU34323
0–1000 km (0–600 mi)
Éviter l’utilisation prolongée à plus de 4500
tr/mn. ATTENTION : Veiller à remplacer
l’huile moteur, l’huile d e transmission fi-
nale et l’élément du filtre à huile après
1000 km (600 mi) d’utilisation.
[FCA12932]
1000–1600 km (600–1000 mi)
Éviter l’utilisation prolongée à plus de 5400
tr/mn.
1600 km (1000 mi) et au- delà
Le rodage est terminé et l’on peut rouler
normalement.
ATTENTION
FCA10311
 Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
 Si un problème quelconque surve-
nait au moteur d urant la période de
ro dage, consulter immé diatement
un concessionnaire Yamaha.
FAUN1421
Stationnement
Lors du stationnement, éteindre le véhicule
et désactiver la clé intelligente.
N.B.
Même lorsque le véhicule est stationné
dans un endroit séparé par une barrière ou
par la vitrine d’un magasin, et si la clé intel-
ligente se trouve dans sa plage de fonction-
nement, des tiers peuvent être en mesure
de mettre le moteur en marche et de
conduire le véhicule. Désactiver la clé intel-
ligente lorsque le véhicule reste sans sur-
veillance. (Voir page 3-5.)
Si la béquille latérale est abaissée alors que
le moteur tourne, le moteur s’arrête et le bi-
peur retentit pendant environ 1 minute.
Pour arrêter le bipeur, désactiver le contac-
teur à clé du véhicule ou relever la béquille
latérale.
N.B.
 Avant de quitter le véhicule, veiller à
tourner le contacteur à clé vers “OFF”
ou “ ”. Dans le cas contraire, la batte-
rie risque de se décharger.
 Le bipeur de l’alarme de la béquille la-
térale peut être réglé pour ne pas s’ac-
tiver. Contacter son concessionnaire
Yamaha.
AVERTISSEMENT
FWA10312
 Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
 Ne pas garer le véhicule dans une
d escente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques d e
fuite de carburant et d’incen die.
UB74F0F0.book Page 5 Tuesday, May 2, 2017 9:40 AM

Utilisation et conseils importants concernant le pilotage
6-6
6
Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d ’incen die.
UB74F0F0.book Page 6 Tuesday, May 2, 2017 9:40 AM

Entretien périodique et réglage
7-1
7
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.  Les pièces mobiles d’un moteur en
marche risquent d e happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo- quer la mort. Se reporter à la page
1-2 pour plus
d’informations con-
cernant le monoxy de de carbone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors de leur utilisation. Pour évi-
ter tout risque d e brûlures, laisser refroi-
d ir les éléments d e frein avant de les tou-
cher.
UB74F0F0.book Page 1 Tuesday, May 2, 2017 9:40 AM

Entretien périodique et réglage
7-2
7
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
FAU79250
Trousse de réparation
La trousse de réparation se trouve au dos
de la selle. (Voir page 3-9.)
Les informations données dans ce manuel
et les outils de la tr ousse de réparatio n sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.
Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.
1. Trousse de réparation
1
UB74F0F0.book Page 2 Tuesday, May 2, 2017 9:40 AM

Entretien périodique et réglage
7-3
7
FAU71030
N.B.
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un
contrôle pério dique dans l’année (les distances sont exprimées en milles pour le
R.-U.).
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences
depuis 10000 km (6000 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les
données techniques, les connaissances et l’outillage adéquats, et doit être confié à
un concessionnaire Yamaha.
FAU71071
Entretiens pério diques du système d e contrôle des gaz d’échappe-
ment
N° ÉLÉMENTS
1 *Canalisation
de
carburant • S’assurer que les durites d’ali-
mentation ne sont ni craque-
lées ni autrement endomma-
gées.
• Remplacer si nécessaire. √√√√√
2 *Bougie • Contrôler l’état.
• Régler l’écartement et nettoyer.
√√
• Remplacer. √√
3 *Jeu des soupapes • Vérifier et régler. Tous les 20000 km (12000 mi)
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti
du moteur. √√√√√√
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de
fuites.
• Serrer si nécessaire.
• Remplacer le joint si néces- saire. √√√√√
6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du dispo-
sitif de recyclage.
• Remplacer si nécessaire. √√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB74F0F0.book Page 3 Tuesday, May 2, 2017 9:40 AM

Entretien périodique et réglage
7-4
7
FAU71372
Tableau des entretiens et graissages pério diques
N° ÉLÉMENTS
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. √√√√√√
2 *Élément
du filtre à
air • Remplacer.
√√
3 *Élément
de pré-
filtre à air • Nettoyer.
√√
4 *Élément
de filtre à
air secon daire • Remplacer.
√√
5 Tu b e
de vi dange
d u boîtier de filtre
à air • Nettoyer.
√√√√√
6 *Élément
du filtre à
air du boîtier de la
courroie trapézoï-
d ale • Nettoyer.
• Remplacer si nécessaire.
√√√√√
7 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
8 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
9 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. √√√√√
• Remplacer. Tous les 4 ans
10 *Liqui de de frein • Changer.
Tous les 2 ans
11 *Ro

ues • Contrôler le voile et l’état.
• Remplacer si nécessaire. √√√√
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
1 10203040
0.6 6 12 18 24
UB74F0F0.book Page 4 Tuesday, May 2, 2017 9:40 AM

Entretien périodique et réglage
7-5
7
12*Pneus • Contrôler la profondeur de
sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gon- flage.
• Corriger si nécessaire. √√√√√
13 *Roulements
de
roue • S’assurer qu’ils n’ont pas de
jeu et ne sont pas endomma-
gés. √√√√
14 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.
√√ √
• Regarnir modérément de graisse à base de savon au li-
thium. √√
15 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. √√√√√
16 Axe
de pivot de le-
vier de frein avant
et arrière • Lubrifier à la graisse silicone.
√√√√√
17 Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. √√√√√√
19 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
20 *Combinés ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
21 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. À l’intervalle initial et cha-
que fois que le témoin de changement d’huile cli-
gnote ou s’allume [tous les 5000km (3000 mi)]. √
22 Élément
du filtre à
huile moteur • Remplacer.
√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB74F0F0.book Page 5 Tuesday, May 2, 2017 9:40 AM

Entretien périodique et réglage
7-6
7
FAU79370
N.B.
 Filtre à air du moteur et filtre à air de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il con- vient dès lors de ne pas le nettoyer à l’air comprimé sous peine de l’endommager.
• Remplacer l’élément du filtre à air du moteur et l’élément du filtre à air secondaire
et effectuer l’entretien de l’élément du filtre à air de la courroie trapézoïdale plus fré-
quemment si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
23 *Huile
de transmis-
sion finale • S’assurer de l’absence de
fuites d’huile. √√√√√
• Changer. √√√
24 *Circuit
de refroi-
d issement • Contrôler le niveau de liquide
de refroidissement et s’assurer
de l’absence de fuites de li-
quide. √√√√√
• Changer. Tous les 3 ans
25 *Courroie trapézoï-
d
ale • Remplacer. Lorsque l’indicateur de rempla-
cement de la courroie trapézoï-
dale clignote [tous les 20000 km (12000 mi)]
26 *Contacteur
de feu
stop sur frein
avant et arrière • Contrôler le fonctionnement.
√√√√√√
27 *Pièces mobiles et
câbles • Lubrifier.
√√√√√
28 *Logement
de la
poignée des gaz et
câble • Contrôler le fonctionnement et
la garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz et le câble des
gaz. √√√√√
29 *Éclairage, signali-
sation et contac-
teurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UB74F0F0.book Page 6 Tuesday, May 2, 2017 9:40 AM

Entretien périodique et réglage
7-7
7
Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein ap rès avoir démonté les maîtres-cylindres et
les étriers. Contrôler régulièrement le nive au du liquide de frein dans les réservoirs
et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer
le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
UB74F0F0.book Page 7 Tuesday, May 2, 2017 9:40 AM

Entretien périodique et réglage
7-8
7
FAU18752

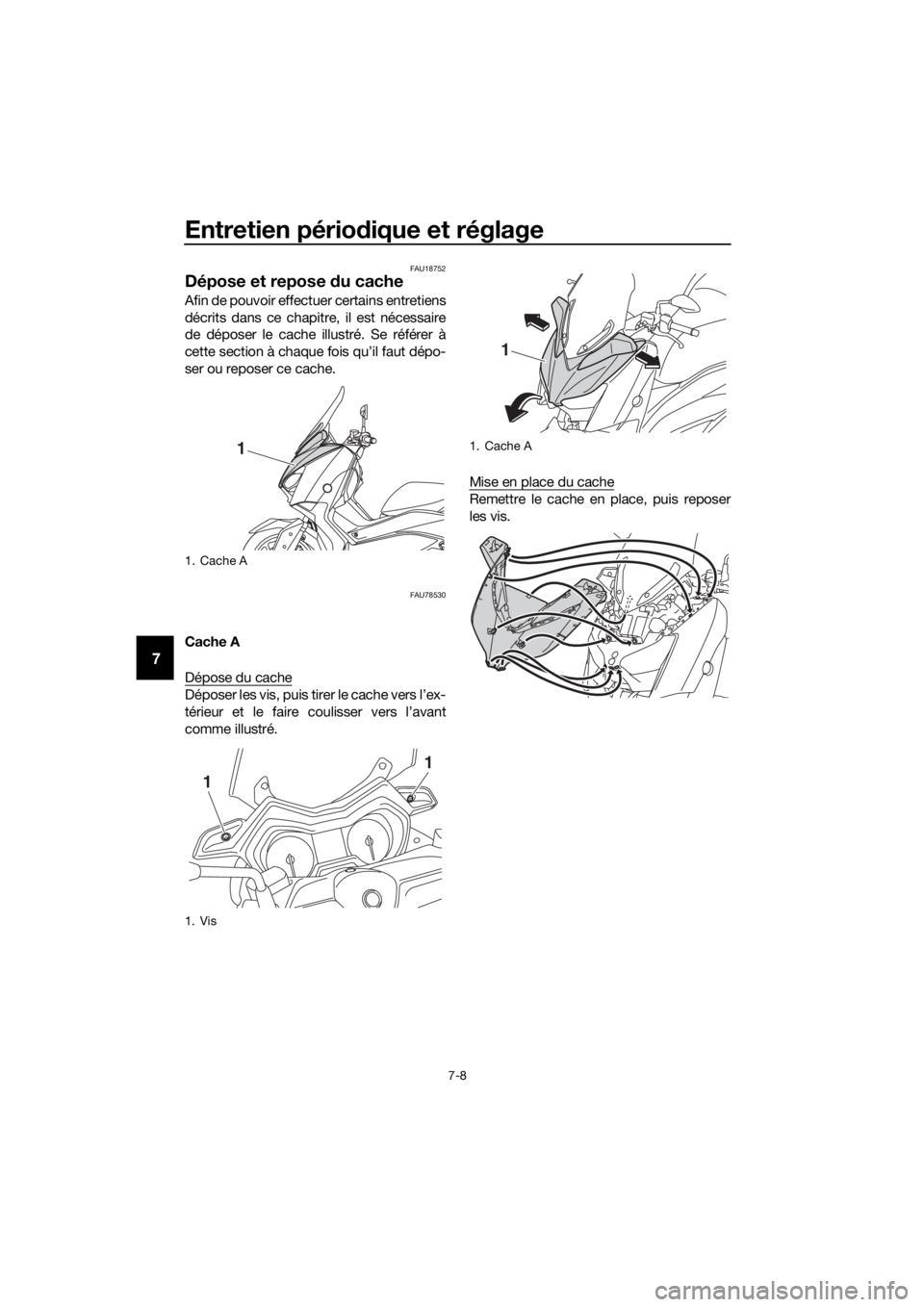

Dépose et repose du cache
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU78530
Cache A
Dépose du cache
Déposer les vis, puis tirer le cache vers l’ex-
térieur et le faire coulisser vers l’avant
comme illustré. Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
1. Cache A
1. Vis
1
1
1
1. Cache A
1
UB74F0F0.book Page 8 Tuesday, May 2, 2017 9:40 AM
