OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme tecontroleren.
DAU37914

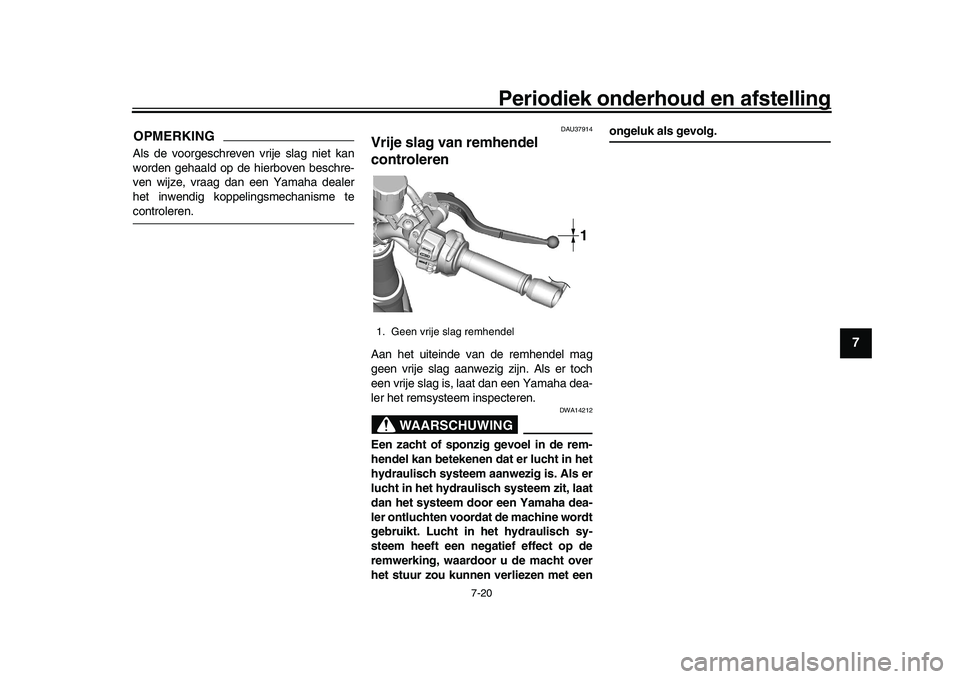

Vrije slag van remhendel
controlerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een nega tief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
1. Geen vrije slag remhendel
1 1 1
BEA-9-D0.book 20 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-21
1
2
3
4
5
67
8
9
10
11
12
13

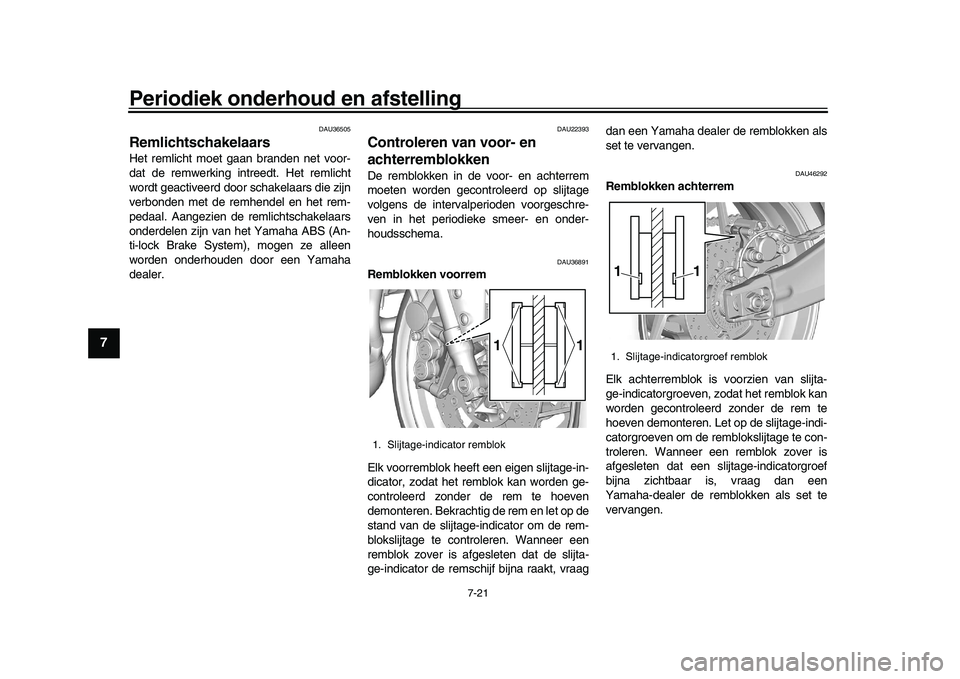

DAU36505
Remlichtschakelaars Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (An-
ti-lock Brake System), mogen ze alleen
worden onderhouden door een Yamaha
dealer.
DAU22393
Controleren van voor- en
achterremblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijta-
ge-indicator de remschijf bijna raakt, vraag dan een Yamaha dealer de remblokken als
set te vervangen.
DAU46292
Remblokken achterrem
Elk achterremblok is voorzien van slijta-
ge-indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-indi-
catorgroeven om de remblokslijtage te con-
troleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een
Yamaha-dealer de remblokken als set te
vervangen.
1. Slijtage-indicator remblok
1
1
1. Slijtage-indicatorgroef remblok
1
1
BEA-9-D0.book 21 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-22
1
2
3
4
5
678
9
10
11
12
13
DAU40262

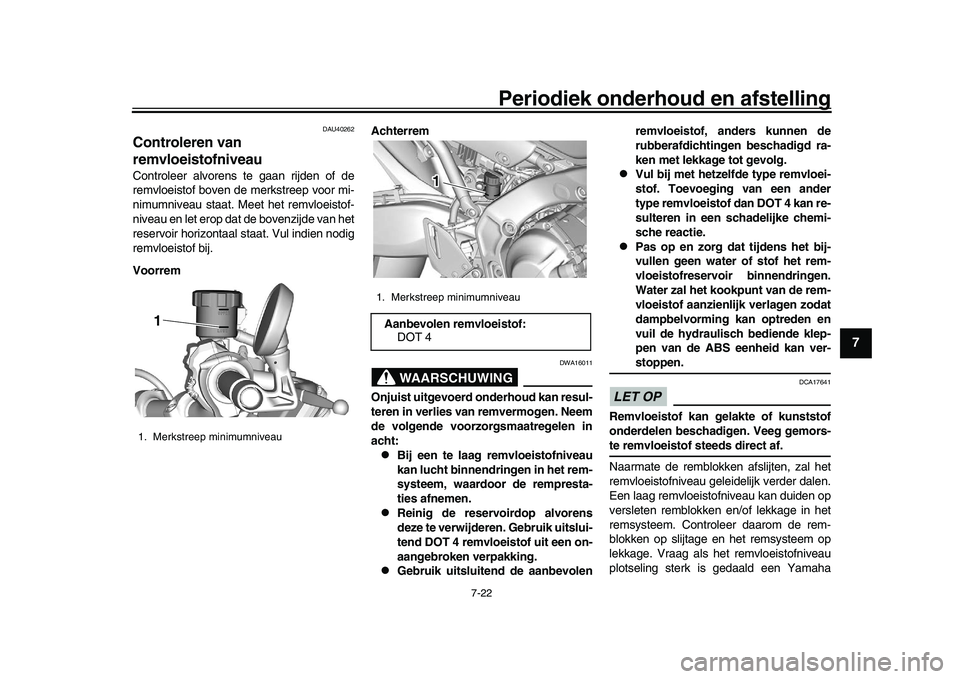

Controleren van
remvloeistofniveauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van het
reservoir horizontaal staat. Vul indien nodig
remvloeistof bij.
Voorrem Achterrem
WAARSCHUWING
DWA16011
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.

Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uitslui-
tend DOT 4 remvloeistof uit een on-
aangebroken verpakking.

Gebruik uitsluitend de aanbevolenremvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.

Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof
dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.

Pas op en zorg dat tijdens het bij-
vullen geen water of stof het rem-
vloeistofreservoir binnendringen.
Water zal het kookpunt van de rem-
vloeistof aanzienlijk verlagen zodat
dampbelvorming kan optreden en
vuil de hydraulisch bediende klep-
pen van de ABS eenheid kan ver-stoppen.
LET OP
DCA17641
Remvloeistof kan ge lakte of kunststof
onderdelen beschadigen. Veeg gemors-te remvloeistof steeds direct af.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
1. Merkstreep minimumniveau
11 1 1
1. Merkstreep minimumniveauAanbevolen remvloeistof: DOT 4
11 1 1
BEA-9-D0.book 22 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-23
1
2
3
4
5
67
8
9
10
11
12
13
dealer om een inspectie alvorens verder te
rijden.
DAU22734

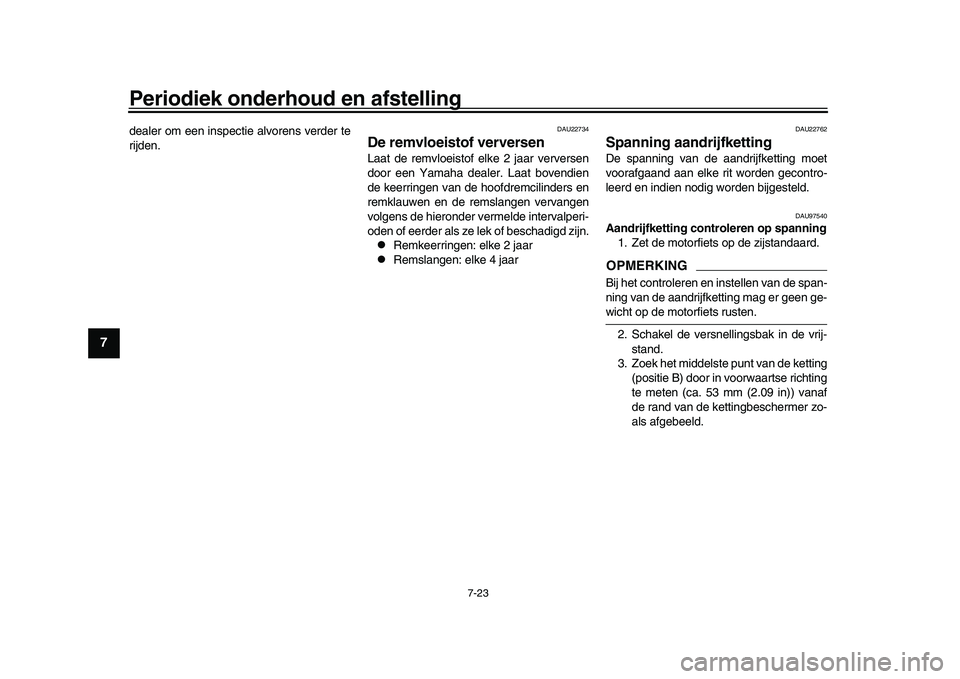

De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
Remkeerringen: elke 2 jaar

Remslangen: elke 4 jaar
DAU22762
Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU97540
Aandrijfketting controleren op spanning 1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij- stand.
3. Zoek het middelste punt van de ketting (positie B) door in voorwaartse richting
te meten (ca. 53 mm (2.09 in)) vanaf
de rand van de kettingbeschermer zo-
als afgebeeld.
BEA-9-D0.book 23 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-24
1
2
3
4
5
678
9
10
11
12
13

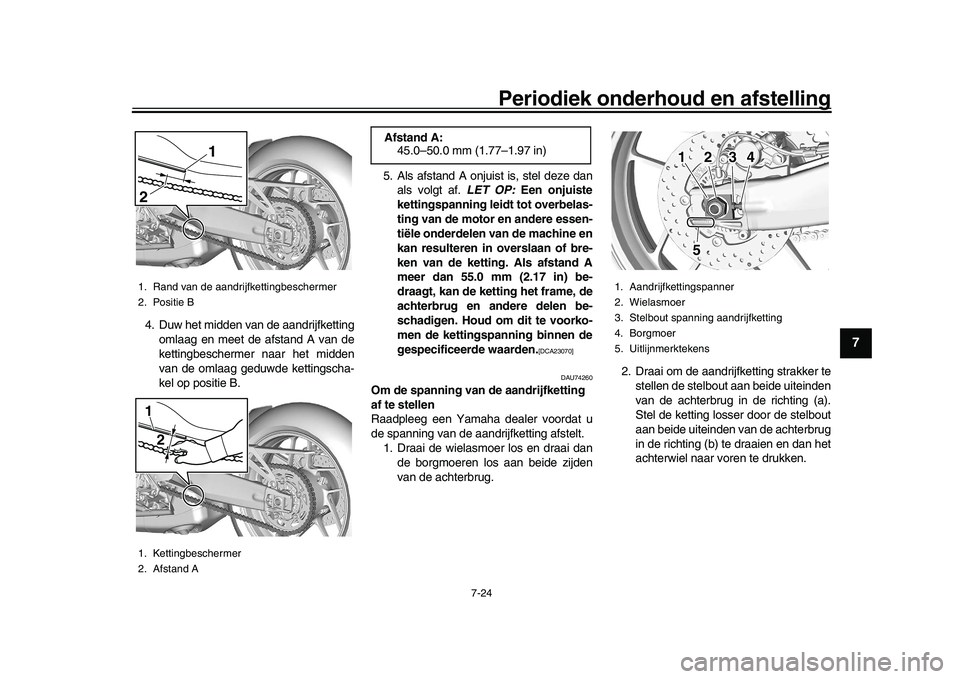

4. Duw het midden van de aandrijfketting omlaag en meet de afstand A van de
kettingbeschermer naar het midden
van de omlaag geduwde kettingscha-
kel op positie B. 5. Als afstand A onjuist is, stel deze dan
als volgt af. LET OP: Een onjuiste
kettingspanning leidt tot overbelas-
ting van de motor en andere essen-
tiëIe onderdelen van de machine en
kan resulteren in overslaan of bre-
ken van de ketting. Als afstand A
meer dan 55.0 mm (2.17 in) be-
draagt, kan de ketting het frame, de
achterbrug en andere delen be-
schadigen. Houd om dit te voorko-
men de kettingspanning binnen de
gespecificeerde waarden.
[DCA23070]
DAU74260
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug. 2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
1. Rand van de aandrijfkettingbeschermer
2. Positie B
1. Kettingbeschermer
2. Afstand A2 1
21
Afstand A:
45.0–50.0 mm (1.77–1.97 in)
1. Aandrijfkettingspanner
2. Wielasmoer
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
5
3
1
2
4
BEA-9-D0.book 24 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-25
1
2
3
4
5
67
8
9
10
11
12
13
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug om zeker te zijn dat beidekettingspanners dezelfde positie hebben. 3. Trek de asmoer en daarna de borg- moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
DAU23027

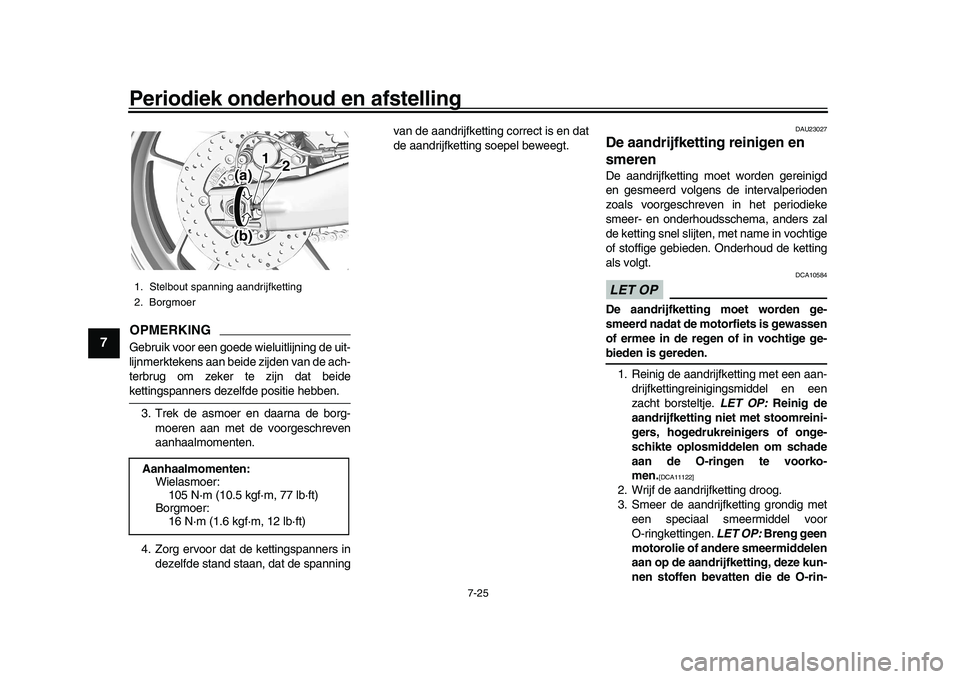

De aandrijfketting reinigen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhouds
schema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-bieden is gereden.
1. Reinig de aandrijfketting met een aan- drijfkettingreinigingsmiddel en een
zacht borsteltje. LET OP: Reinig de
aandrijfketting niet met stoomreini-
gers, hogedrukreinigers of onge-
schikte oplosmiddelen om schade
aan de O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met een speciaal smeermiddel voor
O-ringkettingen. LET OP: Breng geen
motorolie of andere smeermiddelen
aan op de aandrijfketting, deze kun-
nen stoffen bevatten die de O-rin-
1. Stelbout spanning aandrijfketting
2. BorgmoerAanhaalmomenten: Wielasmoer:105 N·m (10.5 kgf·m, 77 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
(a) 1
2
(b)
BEA-9-D0.book 25 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-26
1
2
3
4
5
678
9
10
11
12
13
gen kunnen beschadigen.
[DCA11112] DAU23098

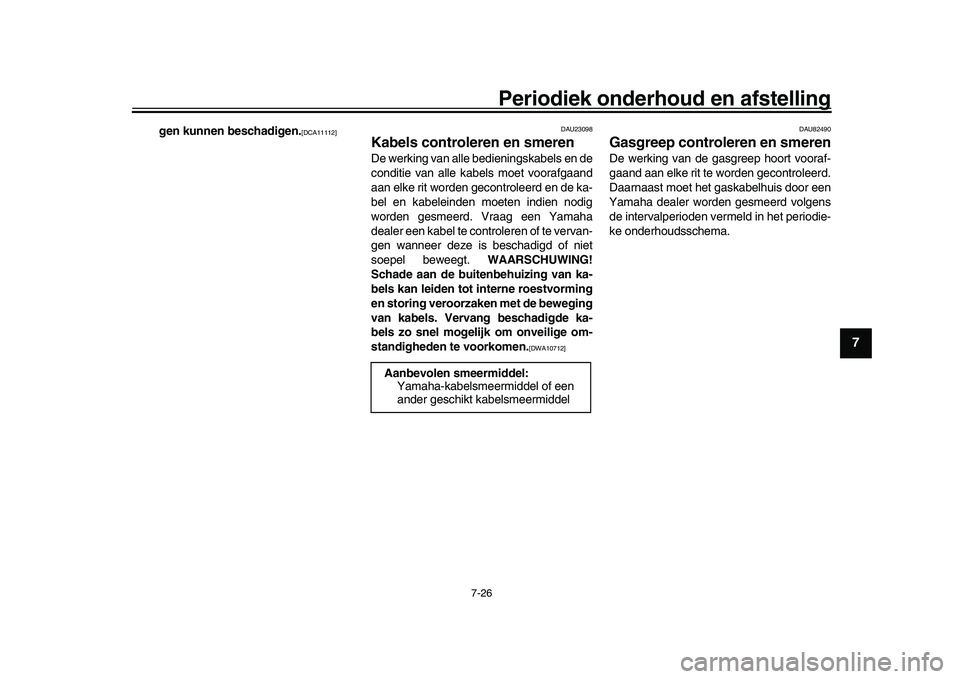

Kabels controleren en smerenDe werking van alle bedieningskabels en de
conditie van alle k
abels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buite nbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10712] DAU82490
Gasgreep controleren en smerenDe werking van de gas
greep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet het gaskabelhuis door een
Yamaha dealer worden gesmeerd volgens
de intervalperioden vermeld in het periodie-
ke onderhoudsschema.
Aanbevolen smeermiddel: Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
BEA-9-D0.book 26 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-27
1
2
3
4
5
67
8
9
10
11
12
13
DAU44276

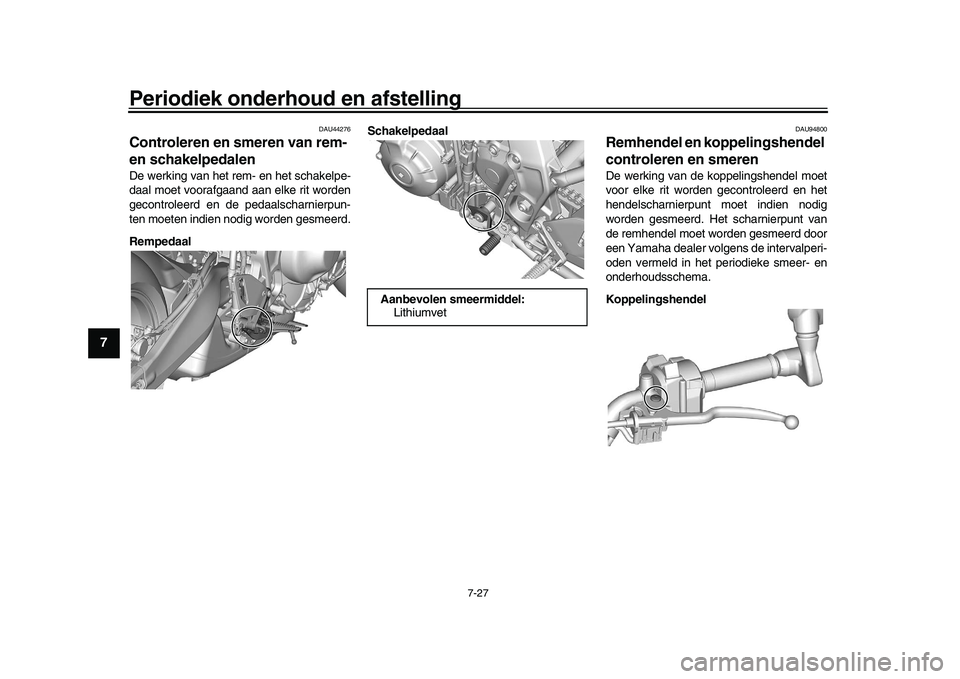

Controleren en smeren van rem-
en schakelpedalenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
Rempedaal Schakelpedaal
DAU94800
Remhendel en koppelingshendel
controleren en smerenDe werking van de koppelingshendel moet
voor elke rit worden gecontroleerd en het
hendelscharnierpunt moet indien nodig
worden gesmeerd. Het scharnierpunt van
de remhendel moet worden gesmeerd door
een Yamaha dealer volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Koppelingshendel
Aanbevolen smeermiddel:
Lithiumvet
BEA-9-D0.book 27 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-28
1
2
3
4
5
678
9
10
11
12
13

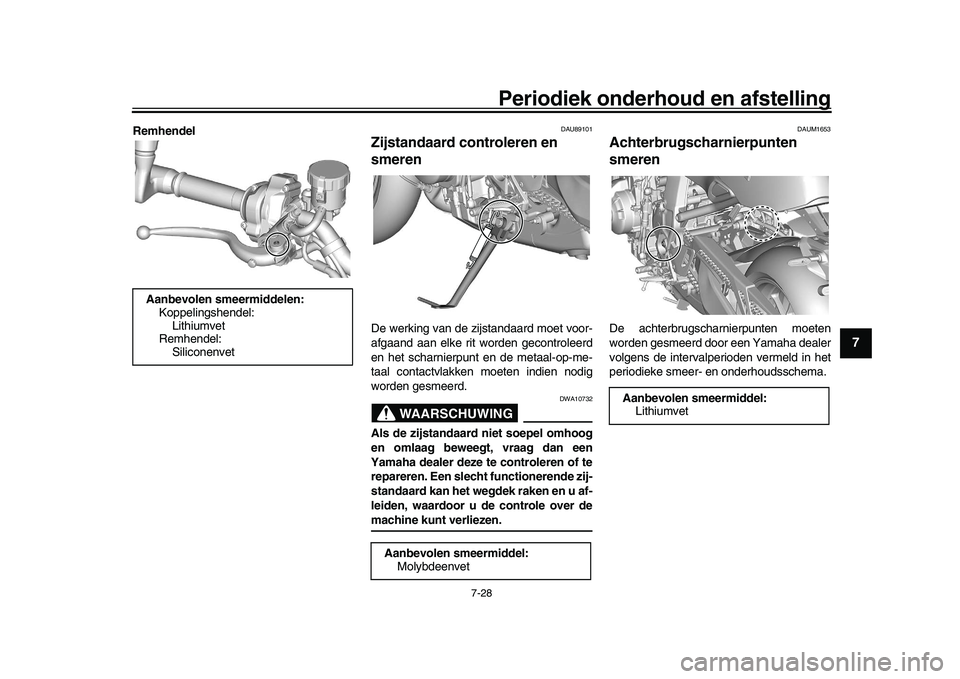

Remhendel
DAU89101
Zijstandaard controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over demachine kunt verliezen.
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugschar nierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aanbevolen smeermiddelen:
Koppelingshendel: Lithiumvet
Remhendel:
Siliconenvet
Aanbevolen smeermiddel:Molybdeenvet
Aanbevolen smeermiddel:Lithiumvet
BEA-9-D0.book 28 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-29
1
2
3
4
5
67
8
9
10
11
12
13

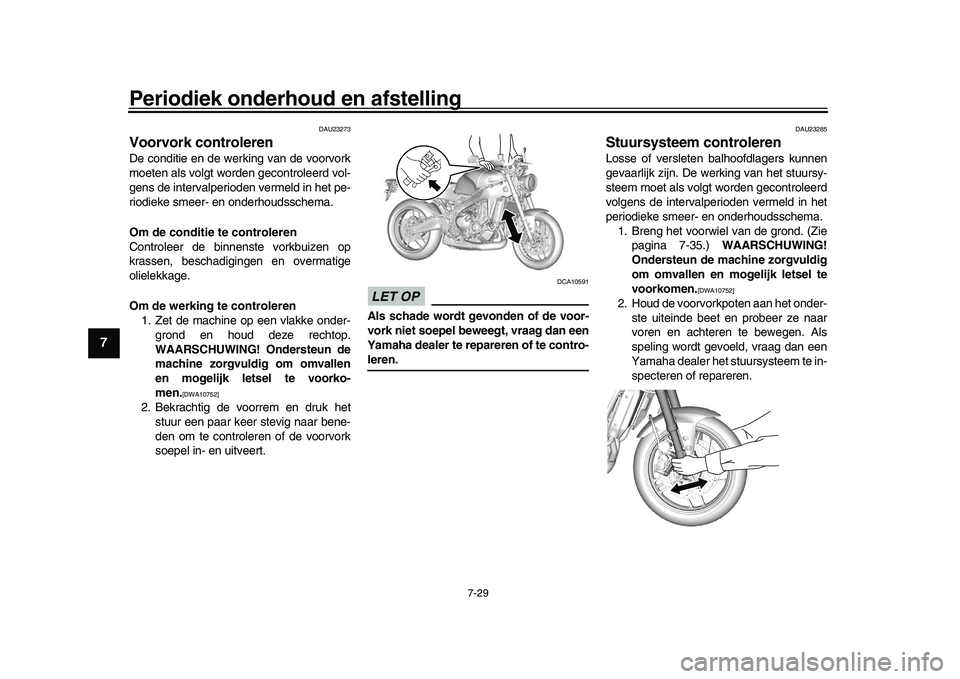

DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10752]
2. Bekrachtig de voorrem en druk hetstuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werk ing van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Breng het voorwiel van de grond. (Zie pagina 7-35.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
BEA-9-D0.book 29 ページ ２０２１年１２月２０日　月曜日　午後３時４９分
