Functies van instrumenten en bedieningselementen
4-29
1
2
345
6
7
8
9
10
11
12
13

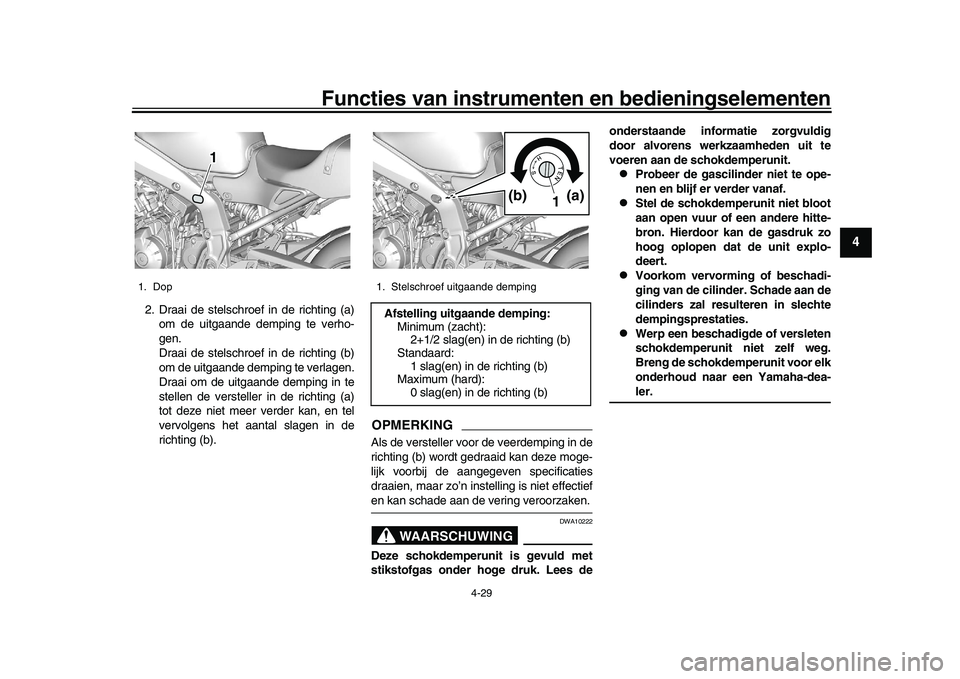

2. Draai de stelschroef in de richting (a) om de uitgaande demping te verho-
gen.
Draai de stelschroef in de richting (b)
om de uitgaande demping te verlagen.
Draai om de uitgaande demping in te
stellen de versteller in de richting (a)
tot deze niet meer verder kan, en tel
vervolgens het aantal slagen in de
richting (b).
OPMERKINGAls de versteller voor de veerdemping in de
richting (b) wordt gedraaid kan deze moge-
lijk voorbij de aangegeven specificaties
draaien, maar zo’n instelling is niet effectiefen kan schade aan de vering veroorzaken.
WAARSCHUWING
DWA10222
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.

Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.

Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.

Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinders zal resulteren in slechte
dempingsprestaties.

Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-dea-ler.
1. Dop
111
1. Stelschroef uitgaande demping Afstelling uitgaande demping:
Minimum (zacht):
2+1/2 slag(en) in de richting (b)
Standaard: 1 slag(en) in de richting (b)
Maximum (hard): 0 slag(en) in de richting (b)
1(a)
(b)
BEA-9-D0.book 29 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Functies van instrumenten en bedieningselementen
4-30
1
2
34
5
6
7
8
9
10
11
12
13
DAU77390

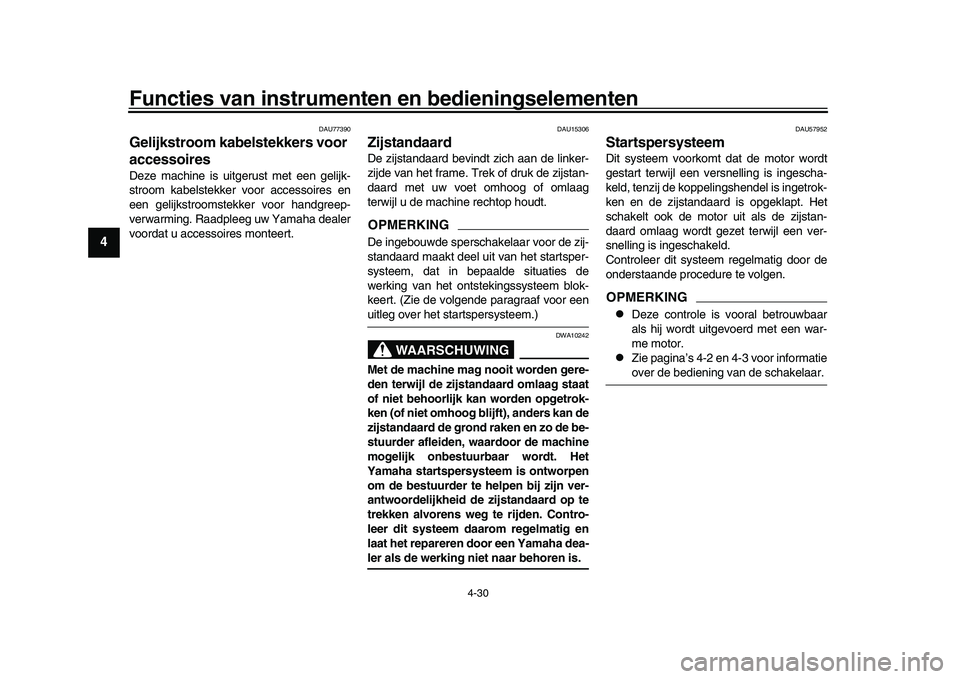

Gelijkstroom kabelstekkers voor
accessoiresDeze machine is uitgerust met een gelijk-
stroom kabelstekker voor accessoires en
een gelijkstroomstekker voor handgreep-
verwarming. Raadpleeg uw Yamaha dealer
voordat u accessoires monteert.
DAU15306
ZijstandaardDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde spersc hakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor eenuitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig en
laat het repareren door een Yamaha dea-ler als de werking niet naar behoren is.
DAU57952
StartspersysteemDit systeem voorkomt dat de motor wordt
gestart terwijl een versnelling is ingescha-
keld, tenzij de koppelingshendel is ingetrok-
ken en de zijstandaard is opgeklapt. Het
schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer dit systeem regelmatig door de
onderstaande procedure te volgen.OPMERKING
Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.

Zie pagina’s 4-2 en 4-3 voor informatieover de bediening van de schakelaar.
BEA-9-D0.book 30 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Functies van instrumenten en bedieningselementen
4-31
1
2
345
6
7
8
9
10
11
12
13

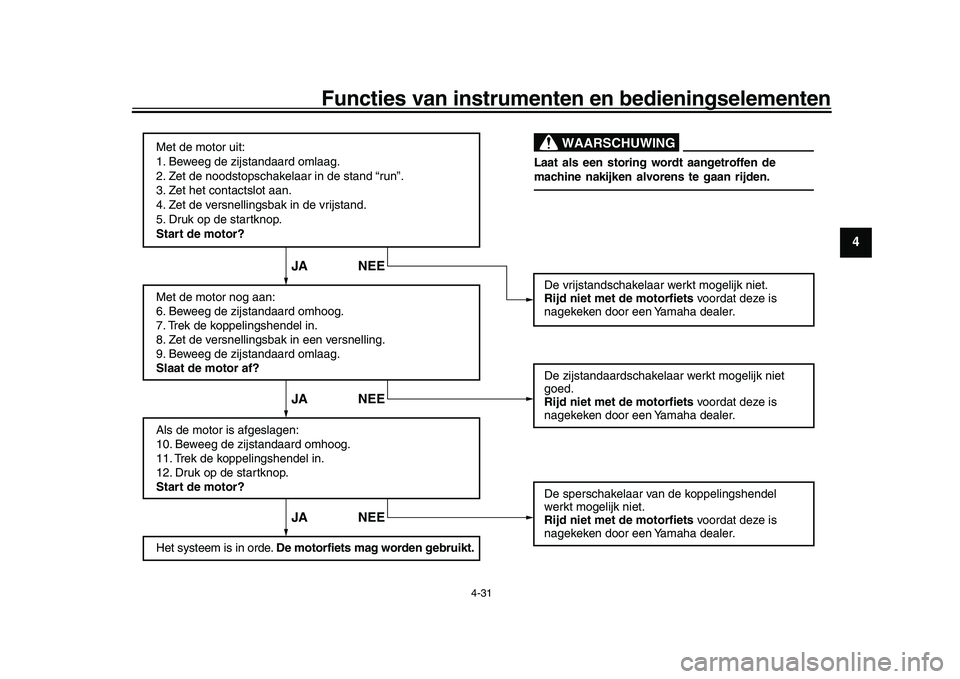

JA NEE JA NEE JA NEE
WAARSCHUWING
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
De vrijstandschakelaar werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor? De sperschakelaar van de koppelingshendel
werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Het systeem is in orde. De motorfiets mag worden gebruikt. Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
BEA-9-D0.book 31 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

5-1
1
2
3
45
6
7
8
9
10
11
12
13

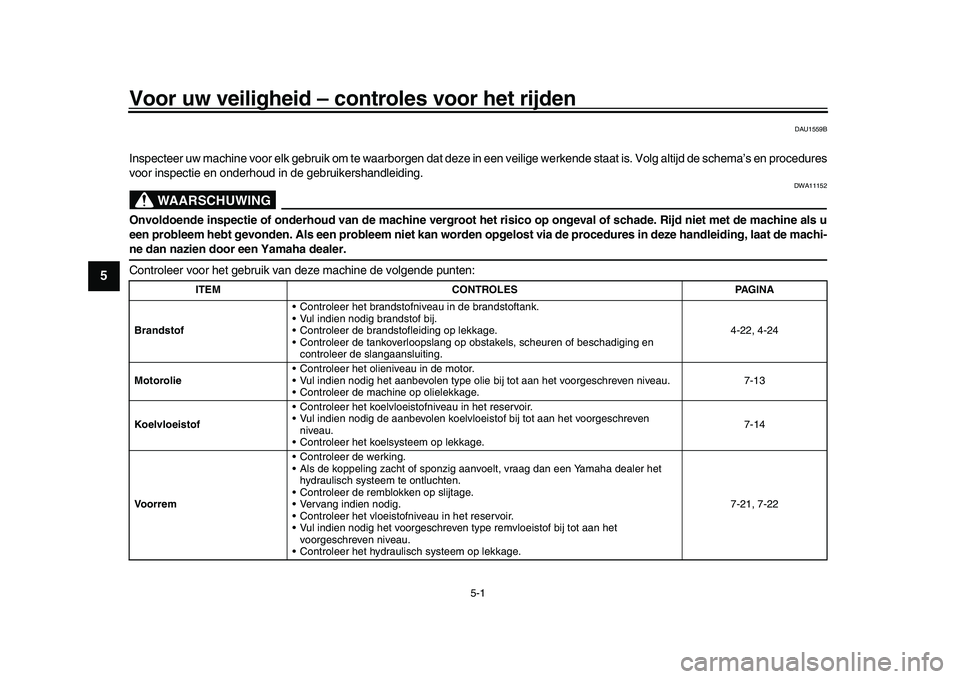

Voor uw veiligheid – c ontroles voor het rijden
DAU1559B
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en procedures
voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als u
een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de machi-ne dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof Controleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.
Controleer de tankoverloopslang op
obstakels, scheuren of beschadiging en
controleer de slangaansluiting. 4-22, 4-24
Motorolie Controleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie
bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage. 7-13
Koelvloeistof Controleer het koelvloeistofniveau in het reservoir.
Vul indien nodig de aanbevolen koelvloei
stof bij tot aan het voorgeschreven
niveau.
Controleer het koelsysteem op lekkage. 7-14
Voorrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
Controleer het hydraulis ch systeem op lekkage. 7-21, 7-22
BEA-9-D0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Voor uw veiligheid – controles voor het rijden
5-2
1
2
3
456
7
8
9
10
11
12
13

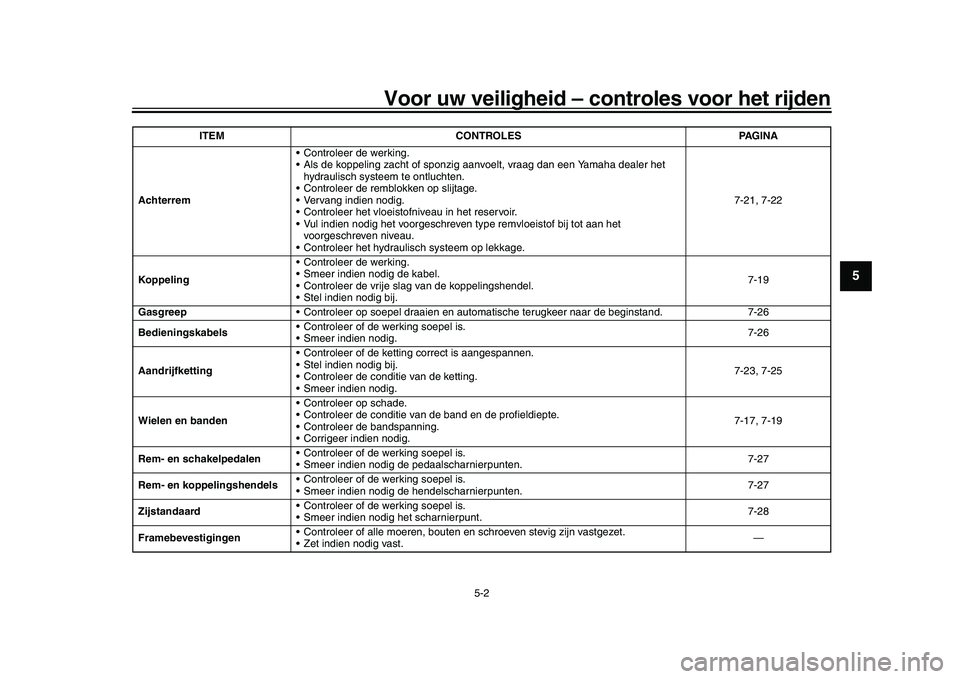

Achterrem Controleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
Controleer het hydraulis ch systeem op lekkage. 7-21, 7-22
Koppeling Controleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag
van de koppelingshendel.
Stel indien nodig bij. 7-19
Gasgreep Controleer op soepel draaien en automatis che terugkeer naar de beginstand. 7-26
Bedieningskabels Controleer of de werking soepel is.
Smeer indien nodig. 7-26
Aandrijfketting Controleer of de ketting correct is aangespannen.
Stel indien nodig bij.
Controleer de conditie van de ketting.
Smeer indien nodig. 7-23, 7-25
Wielen en banden Controleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig. 7-17, 7-19
Rem- en schakelpedalen Controleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten. 7-27
Rem- en koppelingshendels Controleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten. 7-27
Zijstandaard Controleer of de werking soepel is.
Smeer indien nodig het scharnierpunt. 7-28
Framebevestigingen Controleer of alle moeren, bouten
en schroeven stevig zijn vastgezet.
Zet indien nodig vast. —
ITEM
CONTROLES PAGINA
BEA-9-D0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Voor uw veiligheid – controles voor het rijden
5-3
1
2
3
45
6
7
8
9
10
11
12
13

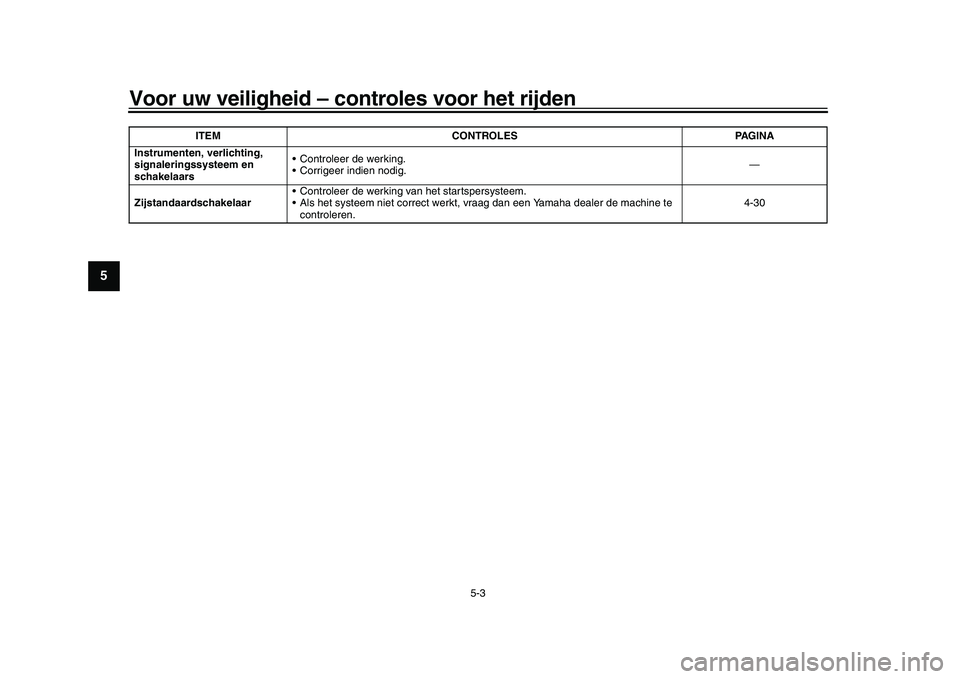

Instrumenten, verlichting,
signaleringssysteem en
schakelaars Controleer de werking.
Corrigeer indien nodig.
—
Zijstandaardschakelaar Controleer de werking van het startspersysteem.
Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 4-30
ITEM
CONTROLES PAGINA
BEA-9-D0.book 3 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

6-1
1
2
3
4
567
8
9
10
11
12
13

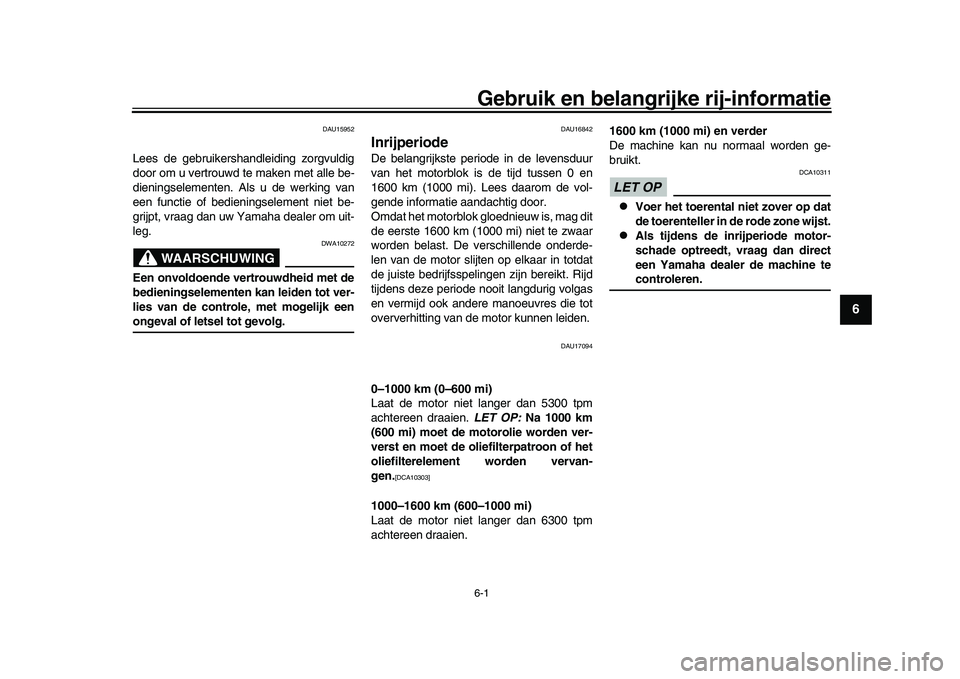

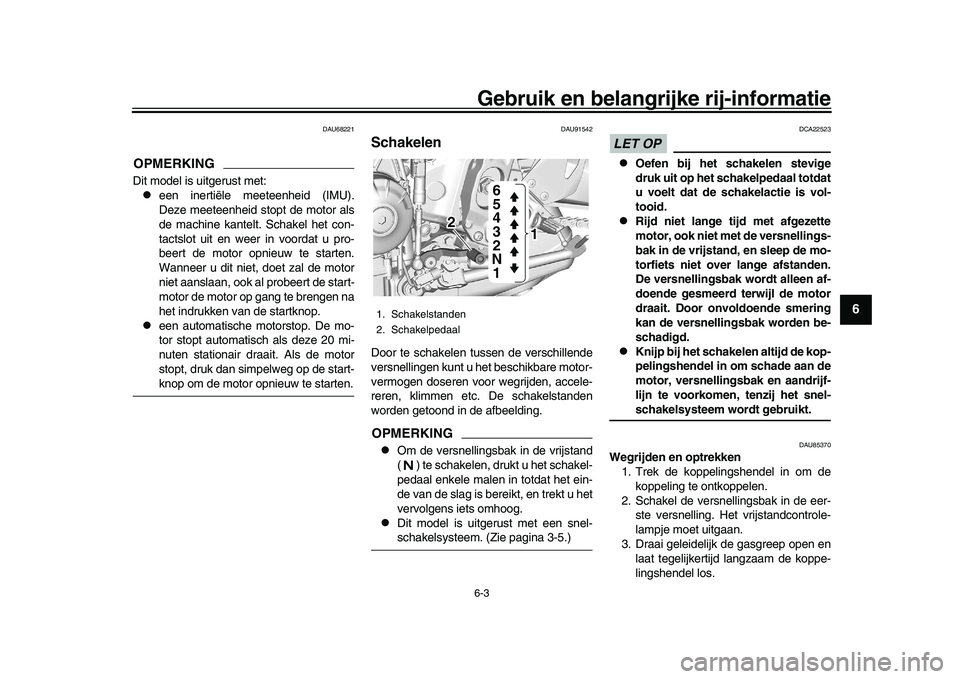

Gebruik en belangrijke rij-informatie
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk eenongeval of letsel tot gevolg.
DAU16842
InrijperiodeDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17094
0–1000 km (0–600 mi)
Laat de motor niet langer dan 5300 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie worden ver-
verst en moet de oliefilterpatroon of het
oliefilterelement worden vervan-
gen.
[DCA10303]
1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 6300 tpm
achtereen draaien. 1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311

Voer het toerental niet zover op dat
de toerenteller in de rode zone wijst.

Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine tecontroleren.
BEA-9-D0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Gebruik en belangrijke rij-informatie
6-2
1
2
3
4
56
7
8
9
10
11
12
13

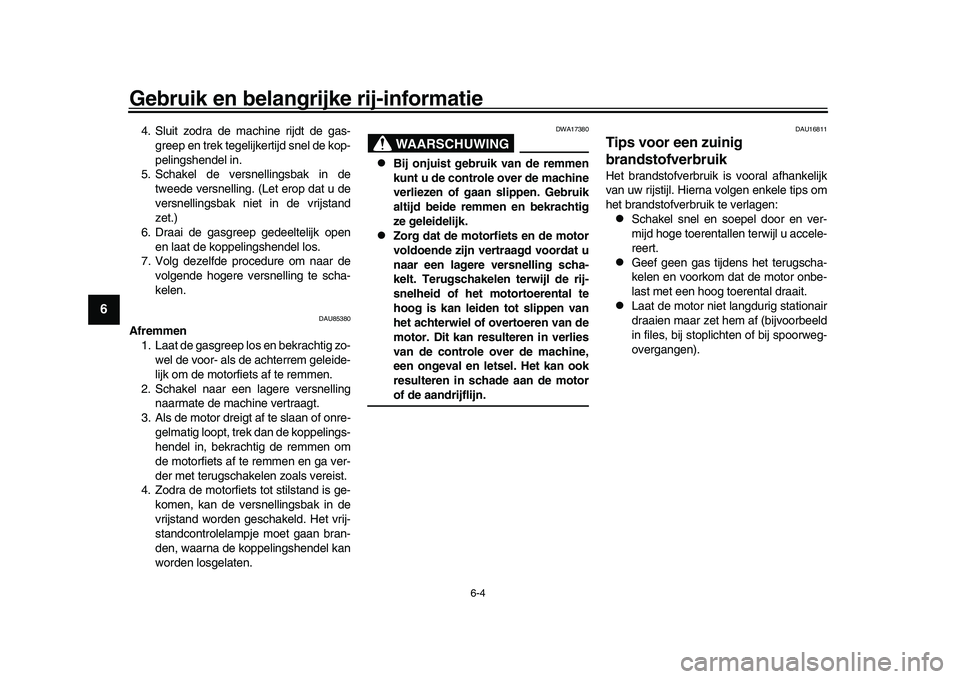

DAU91411

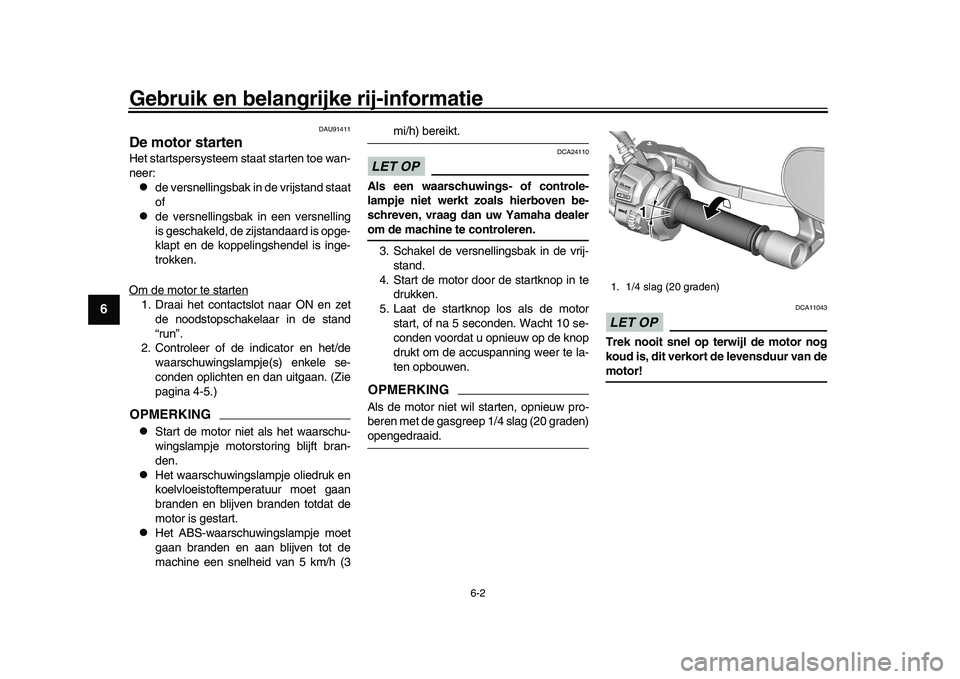

De motor startenHet startspersysteem staat starten toe wan-
neer:
de versnellingsbak in de vrijstand staat
of

de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is opge-
klapt en de koppelingshendel is inge-
trokken.
Om de motor te starten
1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 4-5.)OPMERKING
Start de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.

Het waarschuwingslampje oliedruk en
koelvloeistoftemperatuur moet gaan
branden en blijven branden totdat de
motor is gestart.

Het ABS-waarschuwingslampje moet
gaan branden en aan blijven tot de
machine een snelheid van 5 km/h (3
mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealerom de machine te controleren.
3. Schakel de versnellingsbak in de vrij- stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startknop los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de knop
drukt om de accuspanning weer te la-
ten opbouwen.OPMERKINGAls de motor niet wil starten, opnieuw pro-
beren met de gasgreep 1/4 slag (20 graden)opengedraaid.
LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van demotor!1. 1/4 slag (20 graden)
111
BEA-9-D0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Gebruik en belangrijke rij-informatie6-3
1
2
3
4
567
8
9
10
11
12
13
DAU68221
OPMERKINGDit model is uitgerust met:
een inertiële meeteenheid (IMU).
Deze meeteenheid stopt de motor als
de machine kantelt. Schakel het con-
tactslot uit en weer in voordat u pro-
beert de motor opnieuw te starten.
Wanneer u dit niet, doet zal de motor
niet aanslaan, ook al probeert de start-
motor de motor op gang te brengen na
het indrukken van de startknop.

een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de start-knop om de motor opnieuw te starten.
DAU91542
SchakelenDoor te schakelen tussen de verschillende
versnellingen kunt u het beschikbare motor-
vermogen doseren voor wegrijden, accele-
reren, klimmen etc. De schakelstanden
worden getoond in de afbeelding.OPMERKING
Om de versnellingsbak in de vrijstand
( ) te schakelen, drukt u het schakel-
pedaal enkele malen in totdat het ein-
de van de slag is bereikt, en trekt u het
vervolgens iets omhoog.

Dit model is uitgerust met een snel-schakelsysteem. (Zie pagina 3-5.)
LET OP
DCA22523

Oefen bij het schakelen stevige
druk uit op het schakelpedaal totdat
u voelt dat de schakelactie is vol-
tooid.

Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.

Knijp bij het schakelen altijd de kop-
pelingshendel in om schade aan de
motor, versnellingsbak en aandrijf-
lijn te voorkomen, tenzij het snel-schakelsysteem wordt gebruikt.
DAU85370
Wegrijden en optrekken 1. Trek de koppelingshendel in om de koppeling te ontkoppelen.
2. Schakel de versnellingsbak in de eer- ste versnelling. Het vrijstandcontrole-
lampje moet uitgaan.
3. Draai geleidelijk de gasgreep open en laat tegelijkertijd langzaam de koppe-
lingshendel los.
1. Schakelstanden
2. Schakelpedaal
222
11
1
N 2 3
4
5
6
BEA-9-D0.book 3 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Gebruik en belangrijke rij-informatie
6-4
1
2
3
4
56
7
8
9
10
11
12
13
4. Sluit zodra de machine rijdt de gas- greep en trek tegelijker tijd snel de kop-
pelingshendel in.
5. Schakel de versnellingsbak in de tweede versnelling. (Let erop dat u de
versnellingsbak niet in de vrijstand
zet.)
6. Draai de gasgreep gedeeltelijk open
en laat de koppelingshendel los.
7. Volg dezelfde procedure om naar de volgende hogere versnelling te scha-
kelen.
DAU85380
Afremmen
1. Laat de gasgreep los en bekrachtig zo- wel de voor- als de achterrem geleide-
lijk om de motorfiets af te remmen.
2. Schakel naar een lagere versnelling naarmate de machine vertraagt.
3. Als de motor dreigt af te slaan of onre-
gelmatig loopt, trek dan de koppelings-
hendel in, bekrachtig de remmen om
de motorfiets af te remmen en ga ver-
der met terugschakelen zoals vereist.
4. Zodra de motorfiets tot stilstand is ge-
komen, kan de versnellingsbak in de
vrijstand worden geschakeld. Het vrij-
standcontrolelampje moet gaan bran-
den, waarna de koppelingshendel kan
worden losgelaten.
WAARSCHUWING
DWA17380

Bij onjuist gebruik van de remmen
kunt u de controle over de machine
verliezen of gaan slippen. Gebruik
altijd beide remmen en bekrachtig
ze geleidelijk.

Zorg dat de motorfiets en de motor
voldoende zijn vertraagd voordat u
naar een lagere versnelling scha-
kelt. Terugschakelen terwijl de rij-
snelheid of het motortoerental te
hoog is kan leiden tot slippen van
het achterwiel of overtoeren van de
motor. Dit kan resulteren in verlies
van de controle over de machine,
een ongeval en letsel. Het kan ook
resulteren in schade aan de motorof de aandrijflijn.
DAU16811
Tips voor een zuinig
brandstofverbruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.

Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.

Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
BEA-9-D0.book 4 ページ ２０２１年１２月２０日　月曜日　午後３時４９分
