YAMAHA XSR 900 2022 Instructieboekje (in Dutch)

Gebruik en belangrijke rij-informatie6-5
1
2
3
4
567
8
9
10
11
12
13
DAU17214

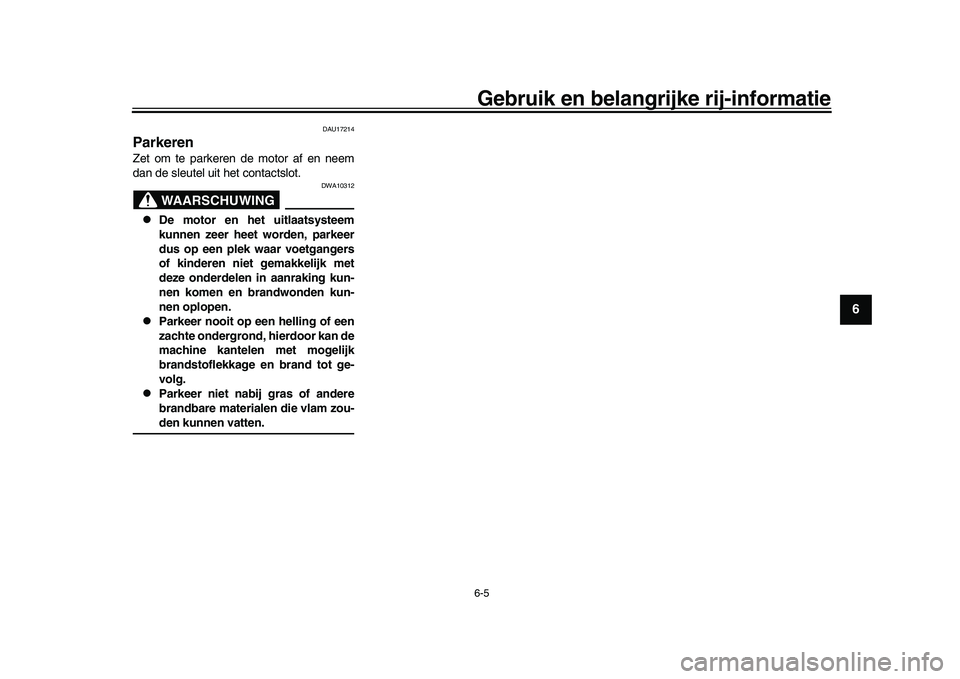

ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312

De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.

Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.

Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-den kunnen vatten.
BEA-9-D0.book 5 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

7-1
1
2
3
4
5
67
8
9
10
11
12
13

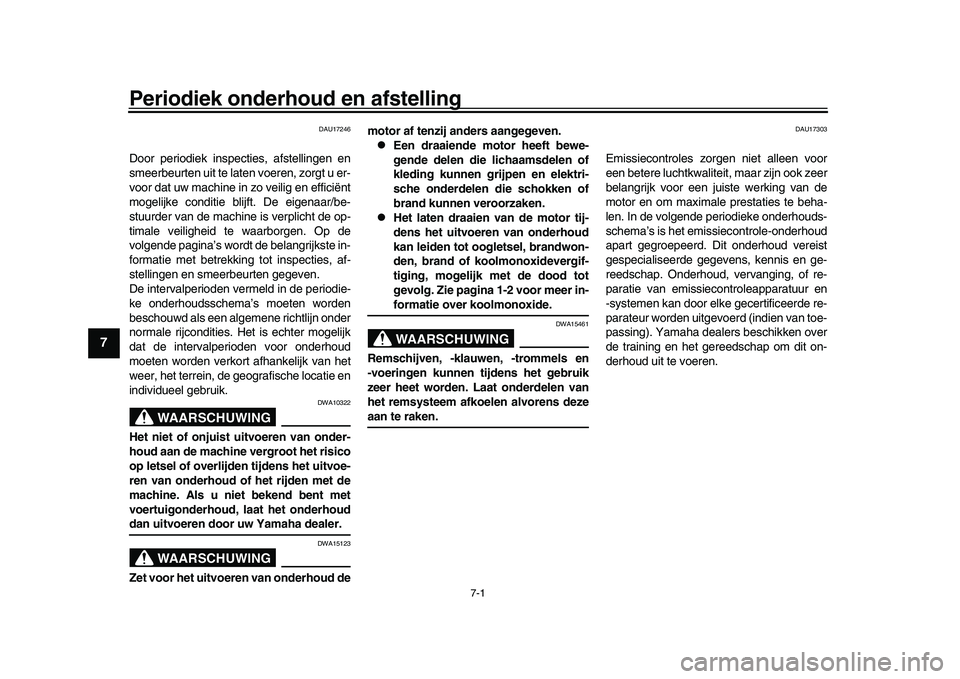

Periodiek onderhoud en afstelling
DAU17246
Door periodiek inspec ties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekki ng tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. He t is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkort afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhouddan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van onderhoud de motor af tenzij anders aangegeven.

Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.

Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-formatie over koolmonoxide.WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens dezeaan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een ju
iste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-onderhoud
apart gegroepeerd. Dit onderhoud vereist
gespecialiseerde gegevens, kennis en ge-
reedschap. Onderhoud, vervanging, of re-
paratie van emissiecontroleapparatuur en
-systemen kan door elke gecertificeerde re-
parateur worden uitgev oerd (indien van toe-
passing). Yamaha dealers beschikken over
de training en het gereedschap om dit on-
derhoud uit te voeren.
BEA-9-D0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-2
1
2
3
4
5
678
9
10
11
12
13

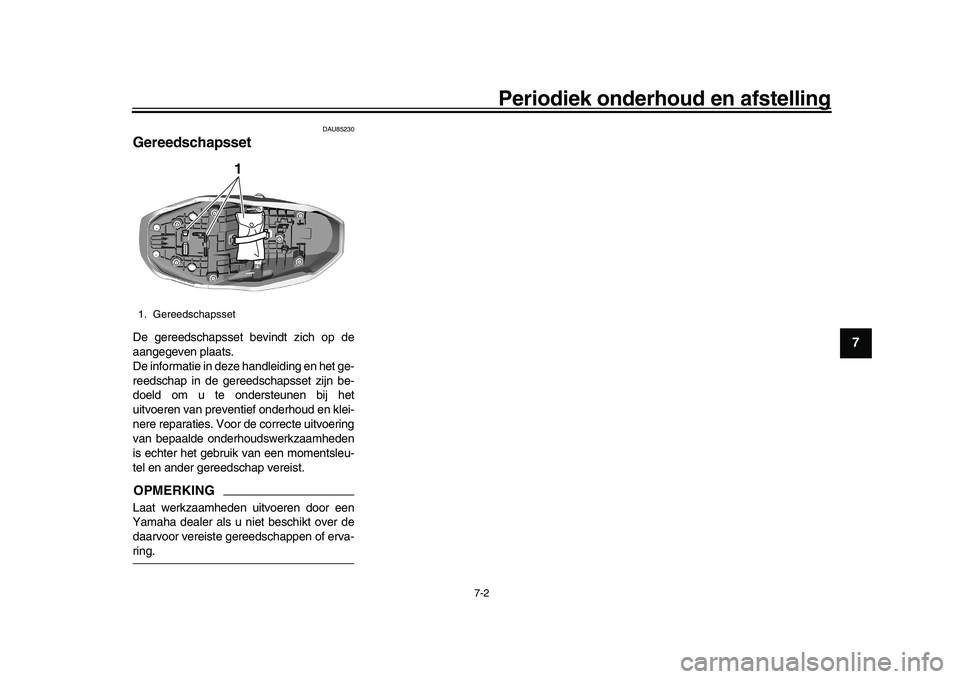

DAU85230
GereedschapssetDe gereedschapsset bevindt zich op de
aangegeven plaats.
De informatie in deze handleiding en het ge-
reedschap in de gereedschapsset zijn be-
doeld om u te ondersteunen bij het
uitvoeren van preventief onderhoud en klei-
nere reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de
daarvoor vereiste gereedschappen of erva-ring.1. Gereedschapsset
1
BEA-9-D0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-3
1
2
3
4
5
67
8
9
10
11
12
13

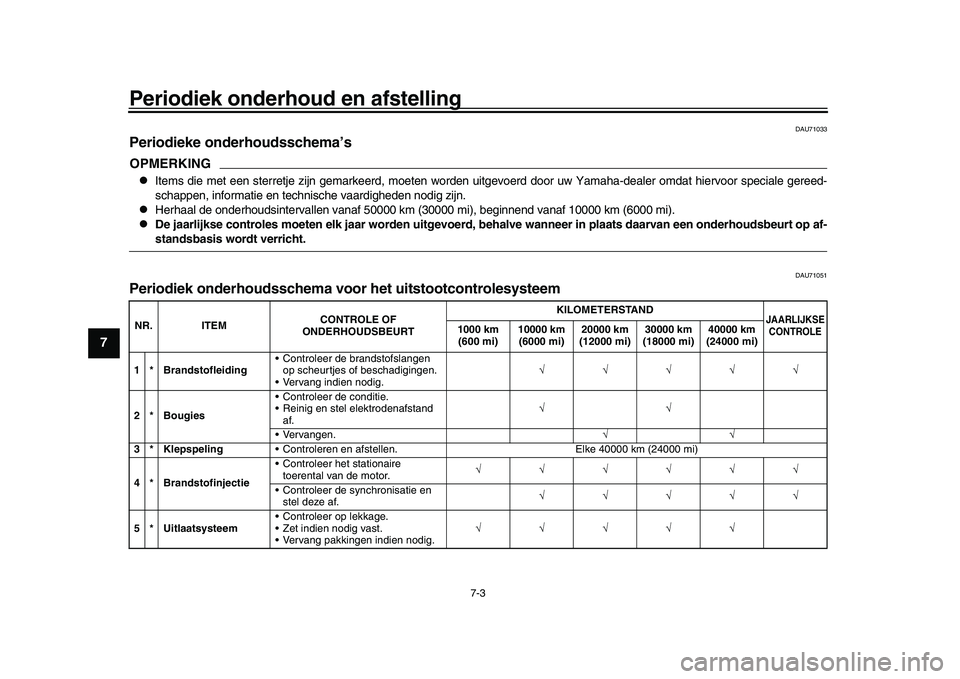

DAU71033
Periodieke onderhoudsschema’sOPMERKING
Items die met een sterretje zijn gemarkeerd, moeten worden ui tgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.

Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).

De jaarlijkse controles moeten elk jaar worden uitgevoerd, behalve wanneer in plaats daarvan een onderhoudsbeurt op af-standsbasis wordt verricht.
DAU71051
Periodiek onderhoudsschema voor het uitstootcontrolesysteemNR. ITEMCONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Brandstofleiding Controleer de brandstofslangen
op scheurtjes of beschadigingen.
Vervang indien nodig. 
2*Bougies Controleer de conditie.
Reinig en stel elektrodenafstand
af. 
Vervangen. 
3 * Klepspeling Controleren en afstellen. Elke 40000 km (24000 mi)
4 * Brandstofinjectie Controleer het stationaire
toerental van de motor. 
Controleer de synchronisatie en stel deze af. 
5 * Uitlaatsysteem Controleer op lekkage.
Zet indien nodig vast.
Vervang pakkingen indien nodig. 
BEA-9-D0.book 3 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-4
1
2
3
4
5
678
9
10
11
12
13

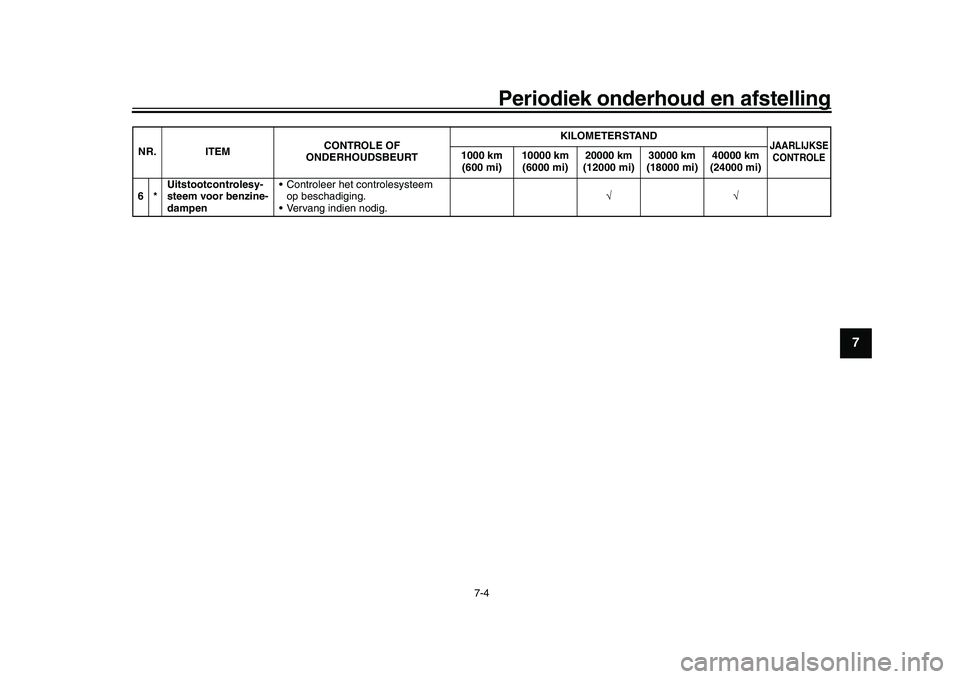

6* Uitstootcontrolesy-
steem voor benzine-
dampen Controleer het controlesysteem
op beschadiging.
Vervang indien nodig. 
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BEA-9-D0.book 4 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-5
1
2
3
4
5
67
8
9
10
11
12
13

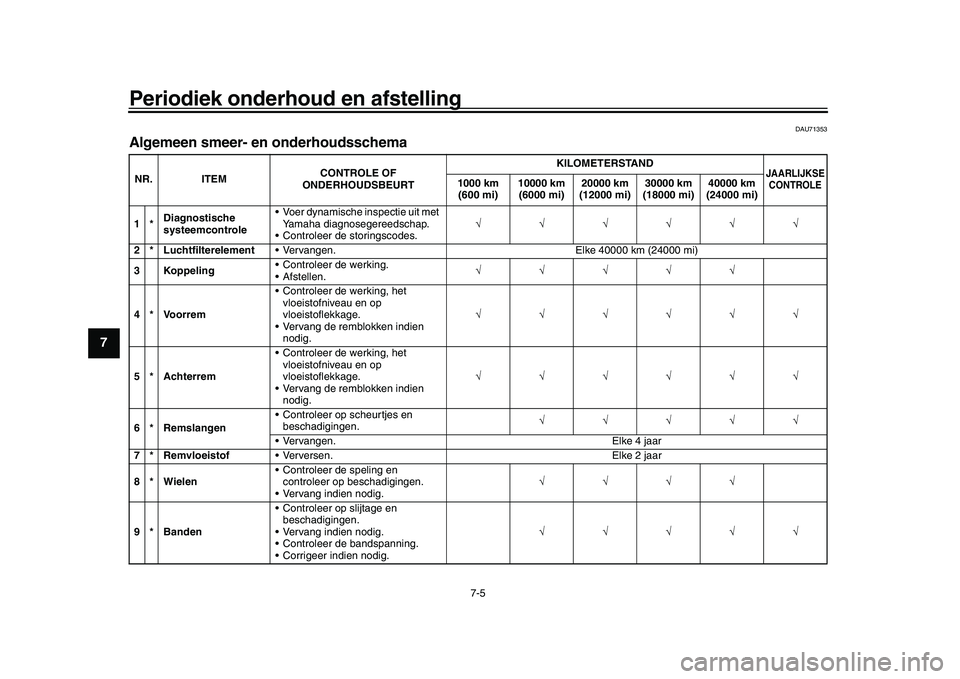

DAU71353
Algemeen smeer- en onderhoudsschemaNR. ITEM CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Diagnostische
systeemcontrole Voer dynamische inspectie uit met
Yamaha diagnosegereedschap.
Controleer de storingscodes. 
2 * Luchtfilterelement Vervangen. Elke 40000 km (24000 mi)
3 Koppeling Controleer de werking.
Afstellen. 
4 * Voorrem Controleer de werking, het
vloeistofniveau en op
vloeistoflekkage.
Vervang de remblokken indien nodig. 
5 * Achterrem Controleer de werking, het
vloeistofniveau en op
vloeistoflekkage.
Vervang de remblokken indien nodig. 
6*Remslangen Controleer op scheurtjes en
beschadigingen. 
Vervangen. Elke 4 jaar
7 * Remvloeistof Verversen. Elke 2 jaar
8*Wielen Controleer de speling en
controleer op beschadigingen.
Vervang indien nodig. 
9*Banden Controleer op slijtage en
beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig. 
BEA-9-D0.book 5 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-6
1
2
3
4
5
678
9
10
11
12
13

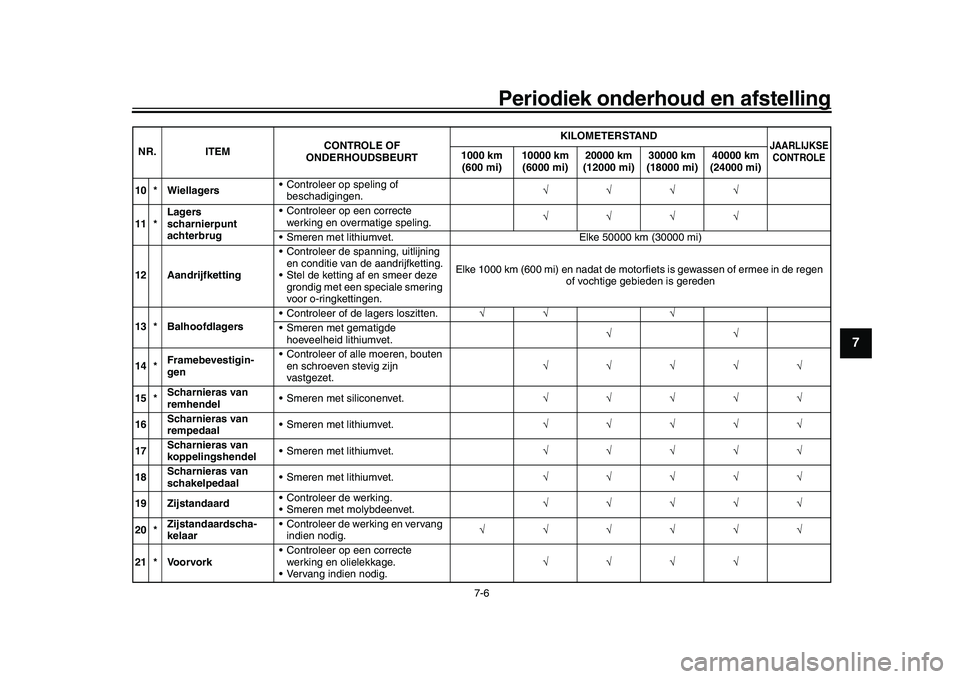

10 * Wiellagers Controleer op speling of
beschadigingen. 
11 * Lagers
scharnierpunt
achterbrug Controleer op een correcte
werking en overmatige speling. 
Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 Aandrijfketting Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
13 * Balhoofdlagers Controleer of de lagers loszitten.

Smeren met gematigde hoeveelheid lithiumvet. 
14 * Framebevestigin-
gen Controleer of alle moeren, bouten
en schroeven stevig zijn
vastgezet. 
15 * Scharnieras van
remhendel Smeren met siliconenvet.

16 Scharnieras van
rempedaal Smeren met lithiumvet.

17 Scharnieras van
koppelingshendel Smeren met lithiumvet.

18 Scharnieras van
schakelpedaal Smeren met lithiumvet.

19 Zijstandaard Controleer de werking.
Smeren met molybdeenvet. 
20 * Zijstandaardscha-
kelaar Controleer de werking en vervang
indien nodig. 
21 * Voorvork Controleer op een correcte
werking en olielekkage.
Vervang indien nodig. 
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BEA-9-D0.book 6 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-7
1
2
3
4
5
67
8
9
10
11
12
13

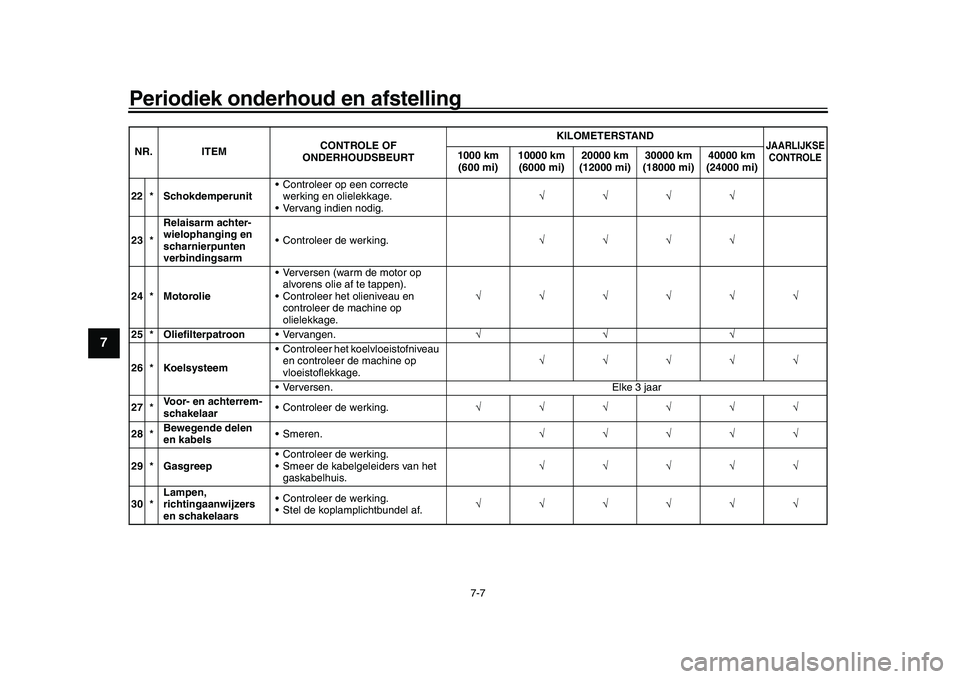

22 * Schokdemperunit Controleer op een correcte
werking en olielekkage.
Vervang indien nodig. 
23 * Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm Controleer de werking.

24 * Motorolie Verversen (warm de motor op
alvorens olie af te tappen).
Controleer het olieniveau en controleer de machine op
olielekkage. 
25 * Oliefilterpatroon Vervangen. 
26 * Koelsysteem Controleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage. 
Verversen. Elke 3 jaar
27 * Voor- en achterrem-
schakelaar Controleer de werking.

28 * Bewegende delen
en kabels Smeren.

29 * Gasgreep Controleer de werking.
Smeer de kabelgeleiders van het
gaskabelhuis. 
30 * Lampen,
richtingaanwijzers
en schakelaars Controleer de werking.
Stel de koplamplichtbundel af.

NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BEA-9-D0.book 7 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-8
1
2
3
4
5
678
9
10
11
12
13
DAU72800
OPMERKING
Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.

Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdre mcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst. De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
BEA-9-D0.book 8 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Periodiek onderhoud en afstelling
7-9
1
2
3
4
5
67
8
9
10
11
12
13

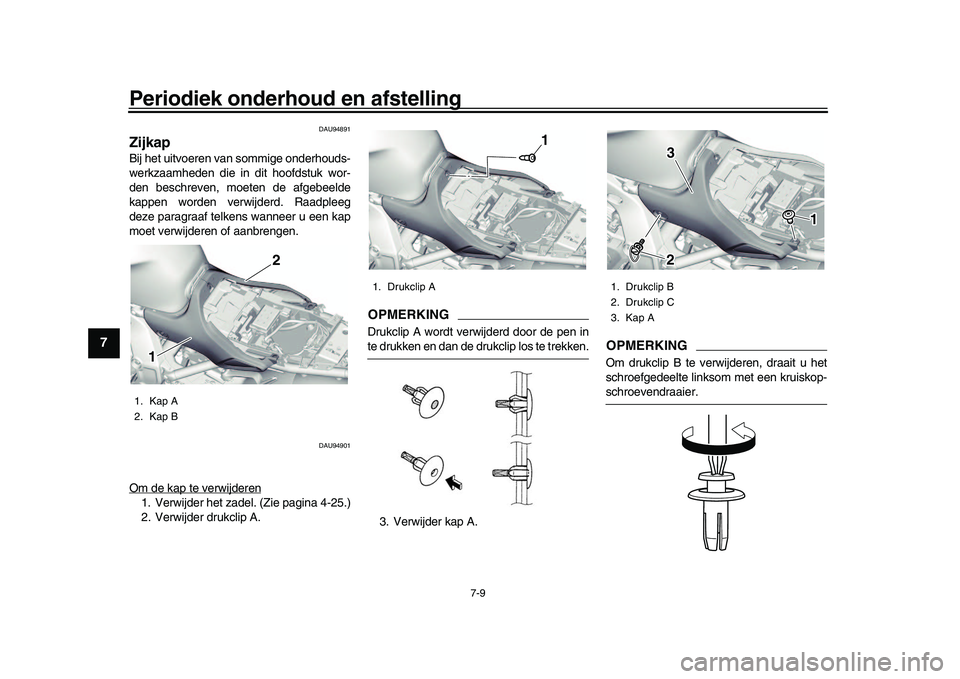

DAU94891
ZijkapBij het uitvoeren van sommige onderhouds-
werkzaamheden die in dit hoofdstuk wor-
den beschreven, moeten de afgebeelde
kappen worden verwijderd. Raadpleeg
deze paragraaf telkens wanneer u een kap
moet verwijderen of aanbrengen.
DAU94901
Om de kap te verwijderen1. Verwijder het zadel. (Zie pagina 4-25.)
2. Verwijder drukclip A.
OPMERKINGDrukclip A wordt verwijderd door de pen inte drukken en dan de drukclip los te trekken.
3. Verwijder kap A.
OPMERKINGOm drukclip B te verwijderen, draait u het
schroefgedeelte linksom met een kruiskop-schroevendraaier.
1. Kap A
2. Kap B
111
22
1. Drukclip A
111
1. Drukclip B
2. Drukclip C
3. Kap A
111
2233
