ñar la suspensión.
SAU94912
Ajuste del conjunto
amortiguadorEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte da-
ñado, no trate de girar más allá de las po-siciones de ajuste máxima o mínima.
Precarga del muelle 1. Desmonte las cubiertas laterales.
(Vease la página 7-9.)
2. Gire el aro de ajuste en la dirección (a) para incrementar la precarga del mue-
lle.
Gire el aro de ajuste en la dirección (b)
para reducir la precarga del muelle.
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
NOTAUtilice la llave especial y la barra extensora
del juego de herramientas para realizareste ajuste.1. Aro de ajuste de la precarga del muelle
2. Barra extensora
3. Llave especial
4. Indicador de posiciónPosición de ajuste de la precarga del
muelle:Mínima (blanda):1
Normal:
5
Máxima (dura): 7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
BEA-9-S0.book 29 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Funciones de los instrumentos y mandos
4-30
1
2
34
5
6
7
8
9
10
11
12
13
Extensión 1. Extraiga la tapa.
2. Gire el tornillo de ajuste en la dirección
(a) para incrementar la amortiguación
en extensión.
Gire el tornillo de ajuste en la dirección
(b) para reducir la amortiguación en
extensión.
Para ajustar la amortiguación en ex-
tensión, gire el regulador en la direc-
ción (a) hasta que se detenga y, a
continuación, cuente las vueltas en la
dirección (b).
NOTAAl girarlo en la dirección (b), el regulador de
la amortiguación puede girar más allá de las
especificaciones; dichos ajustes no tienenefecto y pueden dañar la suspensión.
ADVERTENCIA
SWA10222
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi- mile la información siguiente antes de
manipular el conjunto amortiguador.

No manipule ni trate de abrir el con-
junto del cilindro.

No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.

No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.

No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.
1. Tapa
1 1 1
1. Tornillo de ajuste del hidraúlico de
extensión Posición de ajuste de la extensión:Mínima (blanda):
2+1/2 vuelta(s) en la dirección (b)
Normal: 1 vuelta(s) en la dirección (b)
Máxima (dura): 0 vuelta(s) en la dirección (b)
1(a)
(b)
BEA-9-S0.book 30 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Funciones de los instrumentos y mandos
4-31
1
2
345
6
7
8
9
10
11
12
13
SAU77390

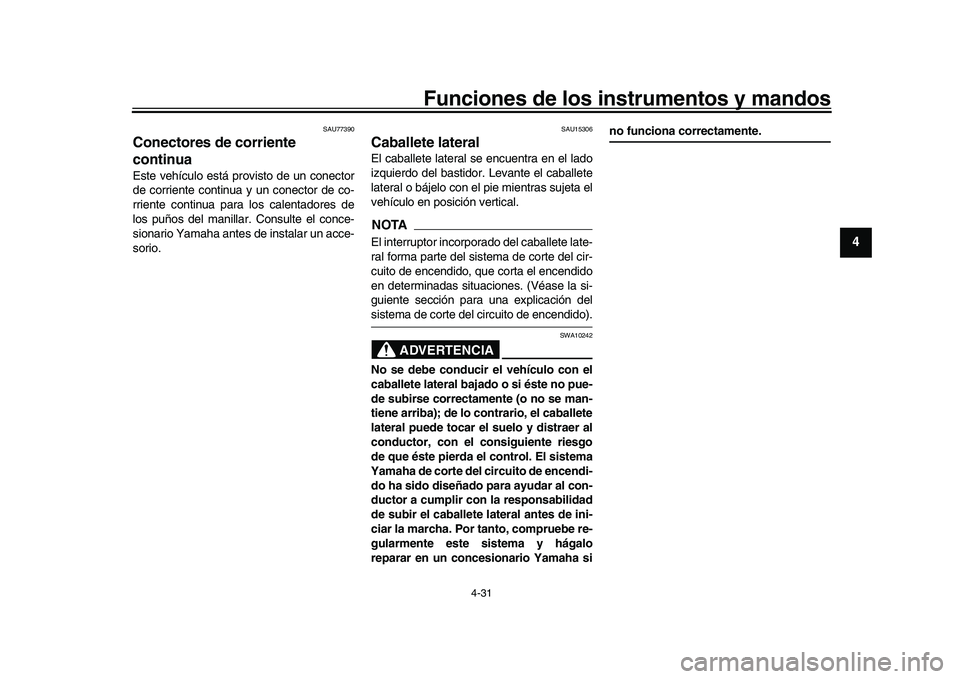

Conectores de corriente
continuaEste vehículo está provisto de un conector
de corriente continua y un conector de co-
rriente continua para los calentadores de
los puños del manillar. Consulte el conce-
sionario Yamaha antes de instalar un acce-
sorio.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la si-
guiente sección para una explicación delsistema de corte del circuito de encendido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi-
do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re-
gularmente este sistema y hágalo
reparar en un concesionario Yamaha si
no funciona correctamente.
BEA-9-S0.book 31 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Funciones de los instrumentos y mandos
4-32
1
2
34
5
6
7
8
9
10
11
12
13
SAU57952

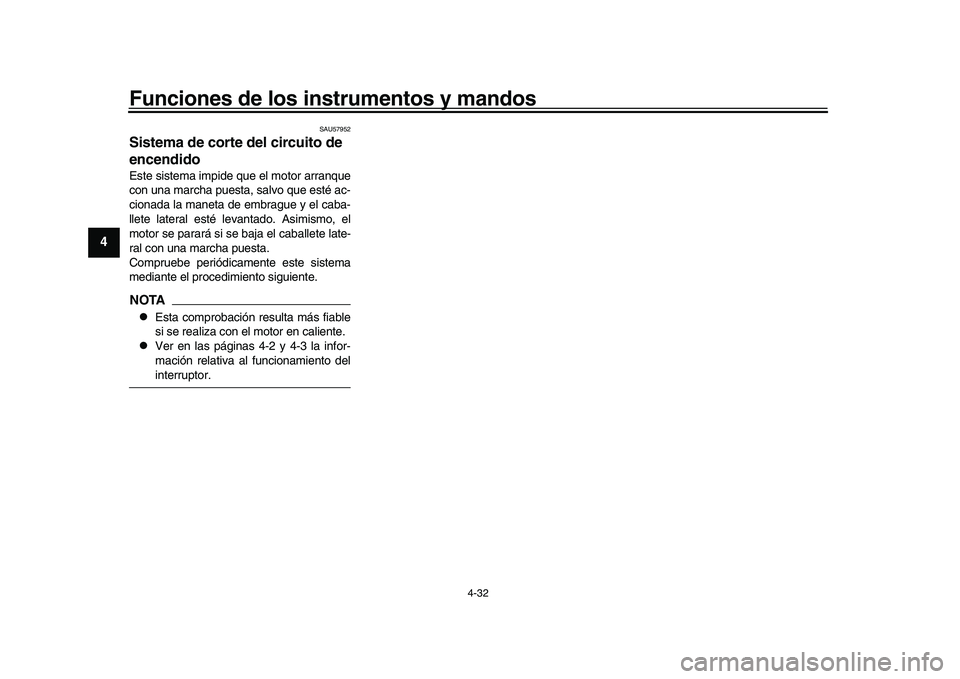

Sistema de corte del circuito de
encendidoEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté levantado. Asimismo, el
motor se parará si se baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente este sistema
mediante el procedimiento siguiente.NOTA
Esta comprobación resulta más fiable
si se realiza con el motor en caliente.

Ver en las páginas 4-2 y 4-3 la infor-
mación relativa al funcionamiento delinterruptor.
BEA-9-S0.book 32 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Funciones de los instrumentos y mandos
4-33
1
2
345
6
7
8
9
10
11
12
13

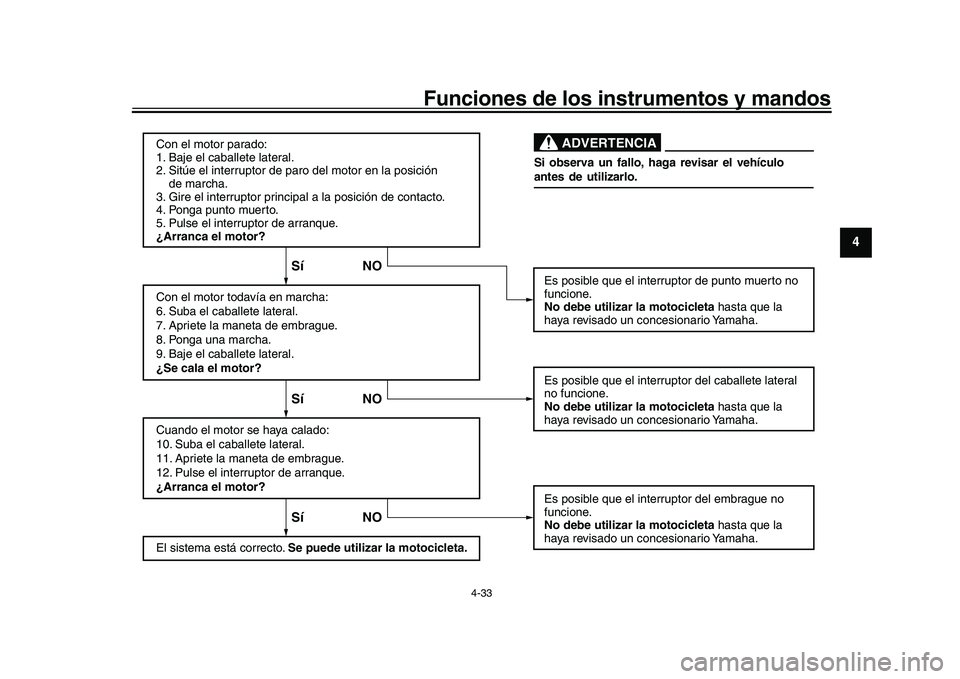

Sí NO Sí NO Sí NO
ADVERTENCIA
Con el motor parado:
1. Baje el caballete lateral.
2. Sitúe el interruptor de paro del motor en la posición yde marcha.
3. Gire el interruptor principal a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Apriete la maneta de embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Apriete la maneta de embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta. Si observa un fallo, haga revisar el vehículo
antes de utilizarlo.
BEA-9-S0.book 33 ページ ２０２１年１２月１４日　火曜日　午前９時７分

5-1
1
2
3
45
6
7
8
9
10
11
12
13
Para su seguridad – comprobaciones previas
SAU1559B

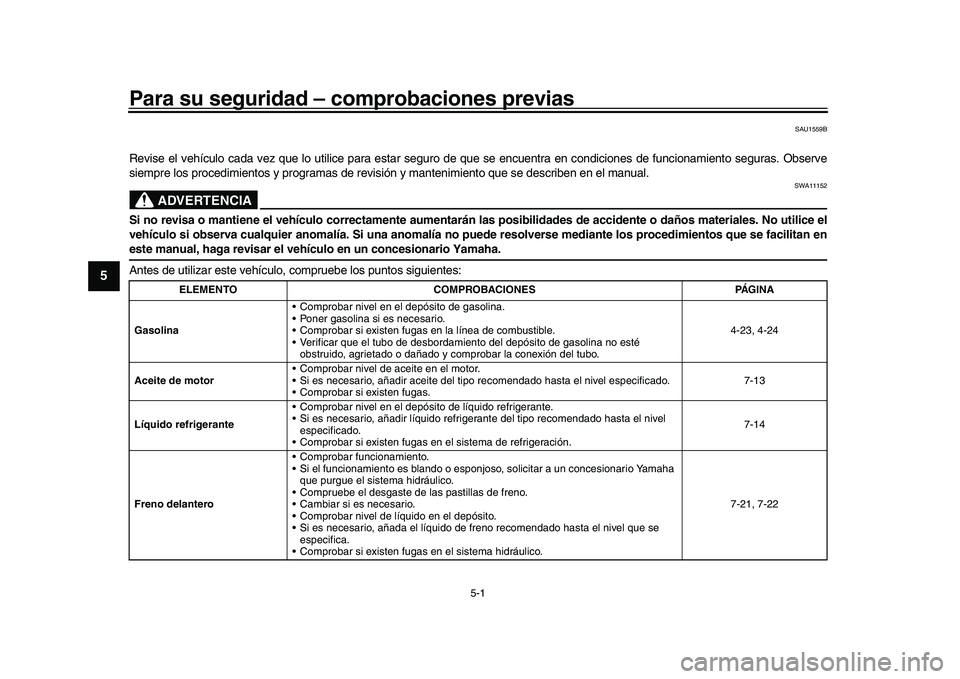

Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisi ón y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehícu lo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Verificar que el tubo de desbordami
ento del depósito de gasolina no esté
obstruido, agrietado o dañado y comprobar la conexión del tubo. 4-23, 4-24
Aceite de motor Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo
recomendado hasta el nivel especificado.
Comprobar si existen fugas. 7-13
Líquido refrigerante Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerant
e del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración. 7-14
Freno delantero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
Comprobar si existen fugas en el sistema hidráulico. 7-21, 7-22
BEA-9-S0.book 1 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Para su seguridad – comprobaciones previas
5-2
1
2
3
456
7
8
9
10
11
12
13

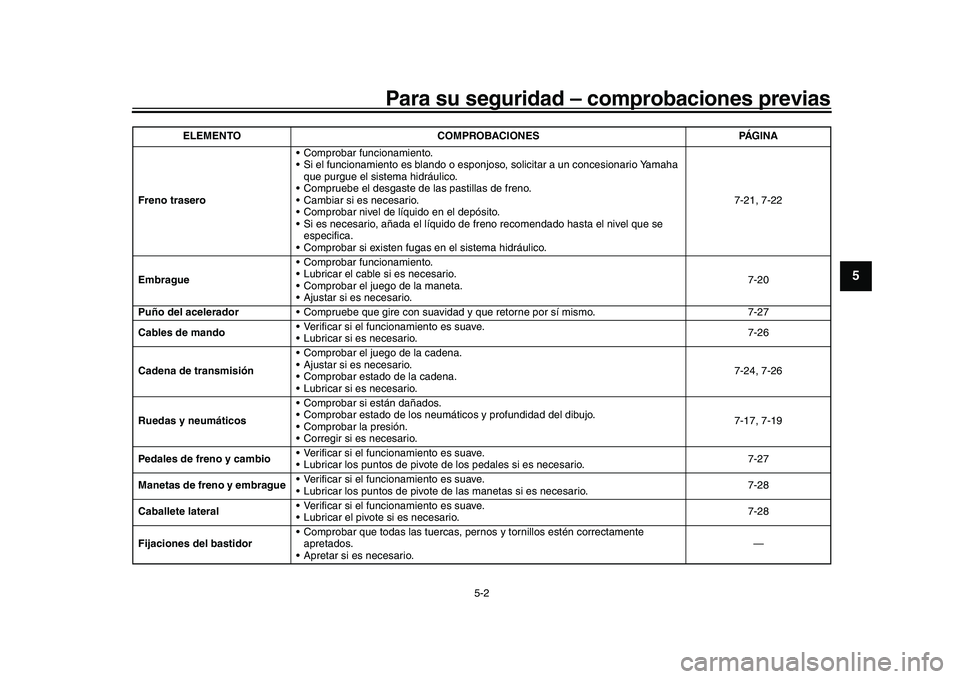

Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso,
solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de fr eno recomendado hasta el nivel que se
especifica.
Comprobar si existen fugas en el sistema hidráulico. 7-21, 7-22
Embrague Comprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario. 7-20
Puño del acelerador Compruebe que gire con suavidad y que retorne por sí mismo. 7-27
Cables de mando Verificar si el funcionamiento es suave.
Lubricar si es necesario. 7-26
Cadena de transmisión Comprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario. 7-24, 7-26
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario. 7-17, 7-19
Pedales de freno y cambio Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario. 7-27
Manetas de freno y embrague Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote
de las manetas si es necesario. 7-28
Caballete lateral Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario. 7-28
Fijaciones del bastidor Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario. —
ELEMENTO
COMPROBACIONES PÁGINA
BEA-9-S0.book 2 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Para su seguridad – comprobaciones previas
5-3
1
2
3
45
6
7
8
9
10
11
12
13

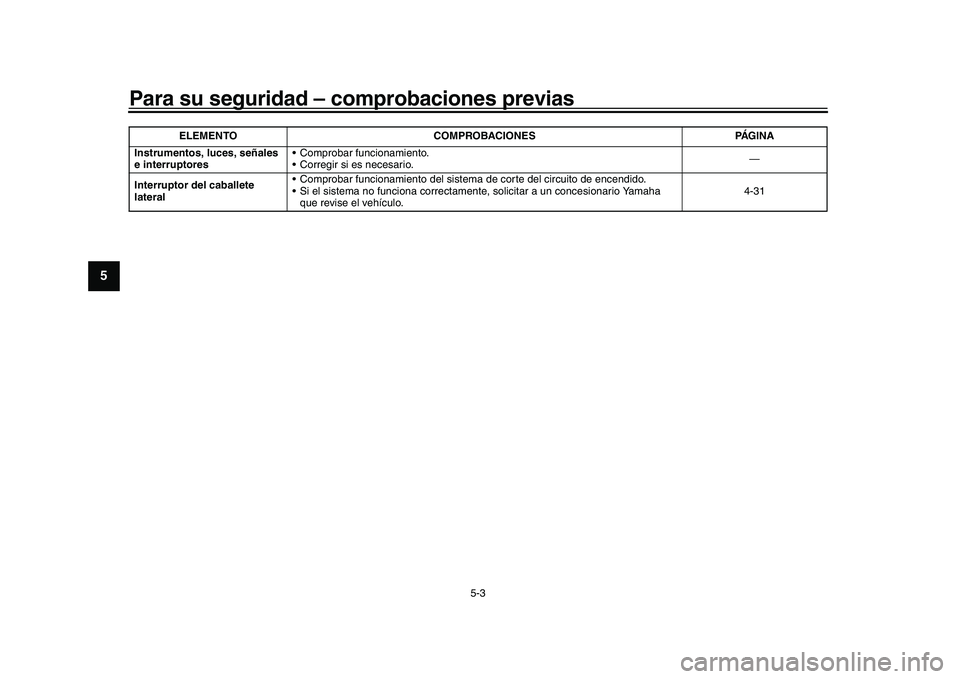

Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete
lateral Comprobar funcionamiento del sistema
de corte del circuito de encendido.
Si el sistema no funciona correctament e, solicitar a un concesionario Yamaha
que revise el vehículo. 4-31
ELEMENTO COMPROBACIONES PÁGINA
BEA-9-S0.book 3 ページ ２０２１年１２月１４日　火曜日　午前９時７分

6-1
1
2
3
4
567
8
9
10
11
12
13
Utilización y puntos importa ntes para la conducciónSAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAU16842

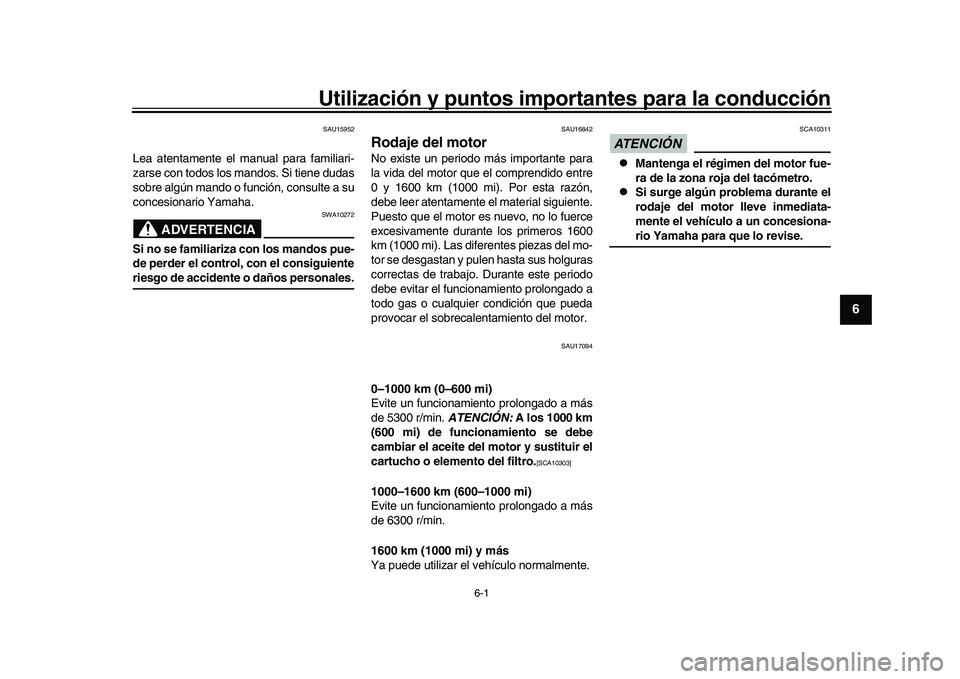

Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5300 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6300 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311

Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.

Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-rio Yamaha para que lo revise.
BEA-9-S0.book 1 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Utilización y puntos importantes para la conducción
6-2
1
2
3
4
56
7
8
9
10
11
12
13
SAU91411

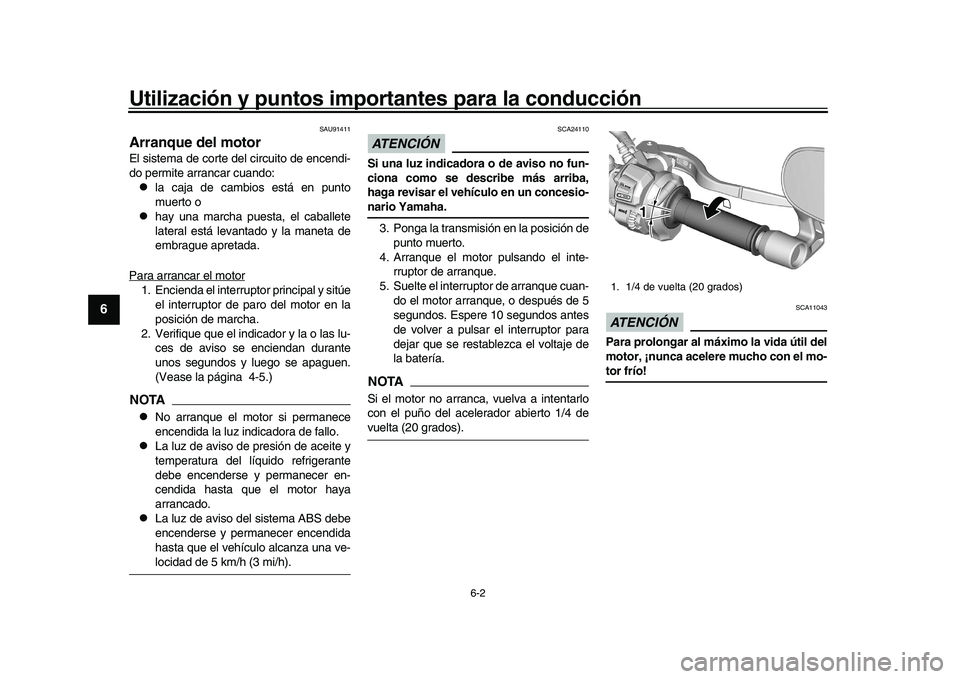

Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando:
la caja de cambios está en punto
muerto o

hay una marcha puesta, el caballete
lateral está levantado y la maneta de
embrague apretada.
Para arrancar el motor
1. Encienda el interruptor principal y sitúe el interruptor de paro del motor en la
posición de marcha.
2. Verifique que el indicador y la o las lu- ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Vease la página 4-5.)NOTA
No arranque el motor si permanece
encendida la luz indicadora de fallo.

La luz de aviso de presión de aceite y
temperatura del líquido refrigerante
debe encenderse y permanecer en-
cendida hasta que el motor haya
arrancado.

La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcanza una ve-locidad de 5 km/h (3 mi/h).
ATENCIÓN
SCA24110
Si una luz indicadora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-nario Yamaha.
3. Ponga la transmisión en la posición de punto muerto.
4. Arranque el motor pulsando el inte- rruptor de arranque.
5. Suelte el interruptor de arranque cuan- do el motor arranque, o después de 5
segundos. Espere 10 segundos antes
de volver a pulsar el interruptor para
dejar que se restablezca el voltaje de
la batería.NOTASi el motor no arranca, vuelva a intentarlo
con el puño del acelerador abierto 1/4 devuelta (20 grados).
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!1. 1/4 de vuelta (20 grados)
111
BEA-9-S0.book 2 ページ ２０２１年１２月１４日　火曜日　午前９時７分
