REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU17240
Der Fahrzeughalter ist für die Sicher-
heit selbst verantwortlich. Regelmäßi-
ge Inspektionen, Einstellungen und
Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen
Zustand Ihres Fahrzeugs. Auf den fol-
genden Seiten werden die wichtigsten
Inspektionspunkte, Einstellungen und
Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitab-
stände für Wartung und Schmierung
sollten lediglich als Richtwerte für den
Normalbetrieb angesehen werden. JE
NACH WETTERBEDINGUNGEN,
GELÄNDE, GEOGRAFISCHEM EIN-
SATZORT UND PERSÖNLICHER
FAHRWEISE MÜSSEN DIE WAR-
TUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
GWA10320
WARNUNG0
Sind Sie mit Wartungsarbeiten nicht
vertraut, lassen Sie diese von einer
Yamaha-Fachwerkstatt durchführen.
GAUB17380

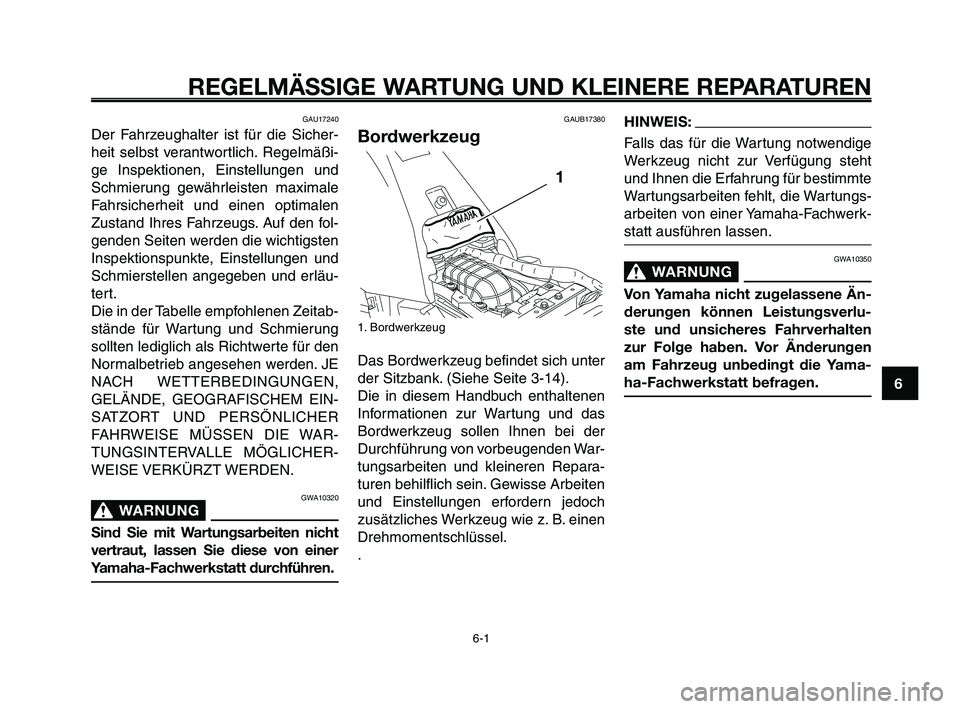

Bordwerkzeug
1. Bordwerkzeug
Das Bordwerkzeug befindet sich unter
der Sitzbank. (Siehe Seite 3-14).
Die in diesem Handbuch enthaltenen
Informationen zur Wartung und das
Bordwerkzeug sollen Ihnen bei der
Durchführung von vorbeugenden War-
tungsarbeiten und kleineren Repara-
turen behilflich sein. Gewisse Arbeiten
und Einstellungen erfordern jedoch
zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
.
HINWEIS:
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht
und Ihnen die Erfahrung für bestimmte
Wartungsarbeiten fehlt, die Wartungs-
arbeiten von einer Yamaha-Fachwerk-
statt ausführen lassen.
GWA10350
WARNUNG0
Von Yamaha nicht zugelassene Än-
derungen können Leistungsverlu-
ste und unsicheres Fahrverhalten
zur Folge haben. Vor Änderungen
am Fahrzeug unbedingt die Yama-
ha-Fachwerkstatt befragen.
6-1
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU17709
Wartungsintervalle und Schmierdienst
HINWEIS:
●Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Ki-
lometern, durchgeführt wird.
●Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
●Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähig-
keiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
6-2
1
2
3
4
5
6
7
8
9
10
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (x 1000 km)
110203040
JAHRES-
KONTROLLE
√√√√ √
√√
√√
√√
√√
√√√√√
√√√√√ √1✻
2
3
✻
4
5
6
✻
• Kraftstoffschläuche auf Risse oder Beschädigungkontrollieren.
• Zustand kontrollieren.
• Reinigen und Abstand neu einstellen.
• Ersetzen.
• Ventilspiel kontrollieren.
• Einstellen.
• Ersetzen.
• Funktion prüfen.• Einstellen.
• Das Fahrzeug auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks überprüfen.
• Scheibenbremsbeläge ersetzen. Kraftstoffleitung
Zündkerze
Ventile
Luftfiltereinsatz
Kupplung
Vorderradbremse
Bei Abnutzung bis zum Grenzwert
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-2

1
2
3
4
5
6
7
8
9
10
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (x 1000 km)
110203040
JAHRES-
KONTROLLE
√√√√√ √
√√√√ √
√√√√
√√√√ √
√√√√
√√√√
√√√√√
√√√√√7✻
8✻
9✻
10✻
11✻
12✻
13
14
✻
• Das Fahrzeug auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks überprüfen.
• Scheibenbremsbeläge ersetzen.
• Auf Risse oder Beschädigung kontrollieren.
• Ersetzen.
• Rundlauf prüfen und auf Beschädigung kontrollieren.
• Gegebenenfalls Speichen festziehen.
• Profiltiefe prüfen und auf Beschädiung
kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
• Das Lager auf Lockerung oder Beschädigung
kontrollieren.
• Funktion und auf übermäßiges Spiel kontrollieren.
• Mit Lithiumseifenfett schmieren.
• Den Durchhang, die Ausrichtung und den
Zustand der Antriebskette kontrollieren.
• Den Kettendurchhang einstellen und die Kette
gründlich mit einem O-Ring-Kettenspray
schmieren.
• Das Spiel des Lagers kontrollieren und die
Lenkung auf Schwergängigkeit prüfen.
• Mit Lithiumseifenfett schmieren. Hinterradbremse
Bremsschläuche
Räder
Reifen
Radlager
Schwinge
Antriebskette
Lenkungslager
Alle 500 km und nach dem Waschen
des Motorrads oder einer
Fahrt im Regen
Bei Abnutzung bis zum Grenzwert
Alle 4 Jahre
Alle 50000 km
Alle 20000 km
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-3

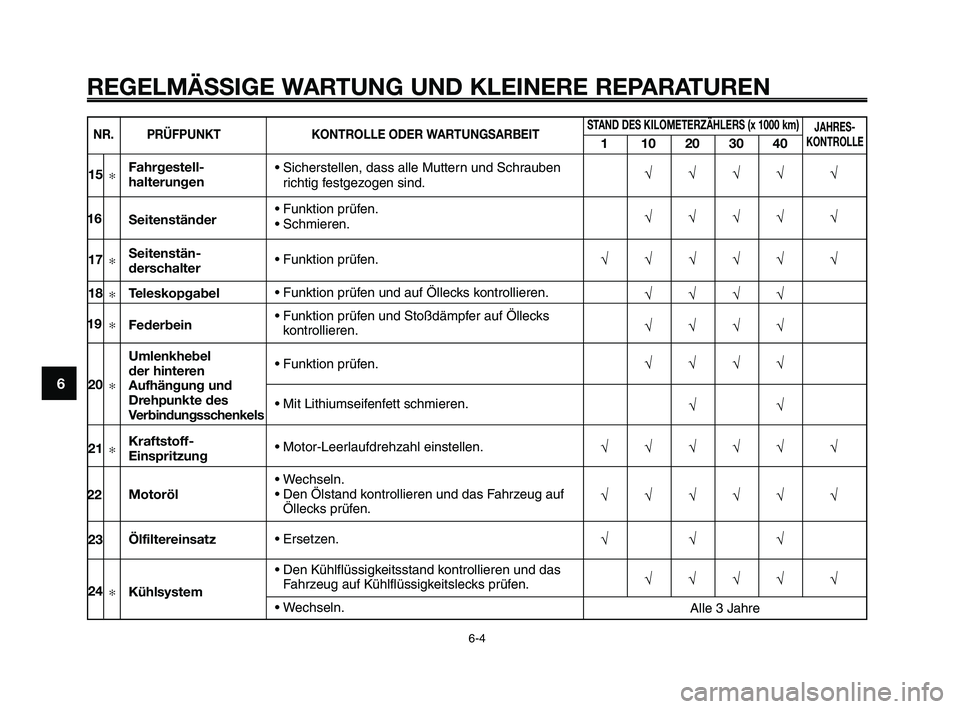

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
1
2
3
4
5
6
7
8
9
10
• Sicherstellen, dass alle Muttern und Schrauben
richtig festgezogen sind.
• Funktion prüfen.
• Schmieren.
• Funktion prüfen.
• Funktion prüfen und auf Öllecks kontrollieren.
• Funktion prüfen und Stoßdämpfer auf Öllecks
kontrollieren.
• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.
• Motor-Leerlaufdrehzahl einstellen.
• Wechseln.
• Den Ölstand kontrollieren und das Fahrzeug auf
Öllecks prüfen.
• Ersetzen.
• Den Kühlflüssigkeitsstand kontrollieren und dasFahrzeug auf Kühlflüssigkeitslecks prüfen.
• Wechseln. Fahrgestell-
halterungen
Seitenständer
Seitenstän-
derschalter
Teleskopgabel
Federbein
Umlenkhebel
der hinteren
Aufhängung und
Drehpunkte des
Verbindungsschenkels
Kraftstoff-
Einspritzung
Motoröl
Ölfiltereinsatz
Kühlsystem
√√√√ √
√√√√ √
√√√√√ √
√√√√
√√√√
√√√√
√√
√√√√√ √
√√√√√ √
√√√
√√√√ √15✻
16
17
✻
18✻
19✻
20✻
21✻
22
23
24
✻
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (x 1000 km)
110203040
JAHRES-
KONTROLLE
Alle 3 Jahre
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-4

1
2
3
4
5
6
7
8
9
10

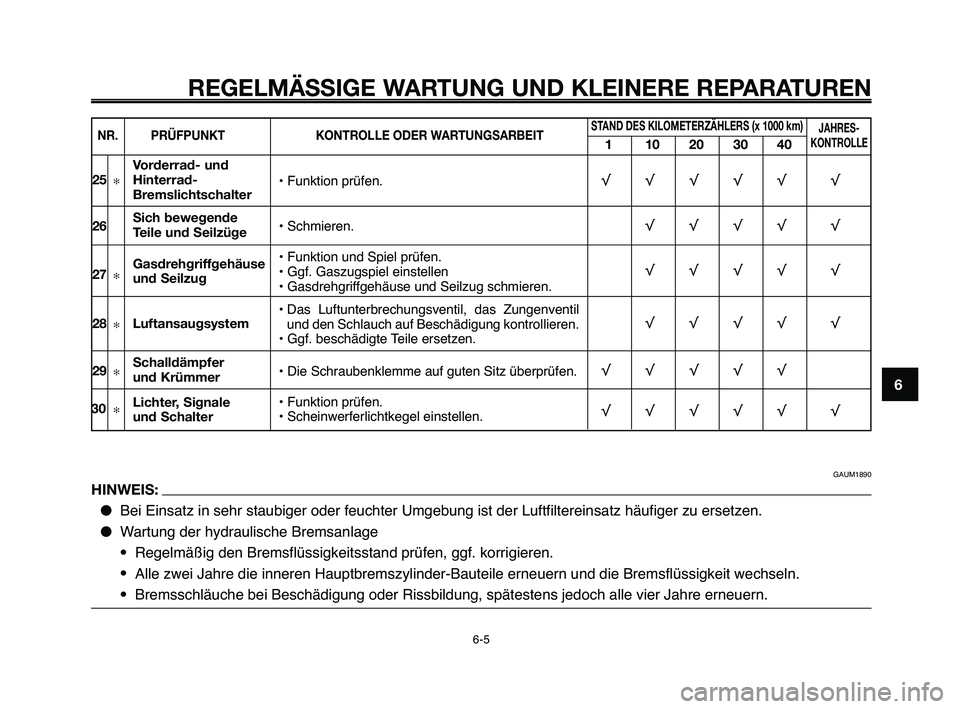

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
NR. PRÜFPUNKTKONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (x 1000 km)
110203040
JAHRES-
KONTROLLE
• Funktion prüfen.
• Schmieren.
• Funktion und Spiel prüfen.
• Ggf. Gaszugspiel einstellen
• Gasdrehgriffgehäuse und Seilzug schmieren.
• Das Luftunterbrechungsventil, das Zungenventil und den Schlauch auf Beschädigung kontrollieren.
• Ggf. beschädigte Teile ersetzen.
• Die Schraubenklemme auf guten Sitz überprüfen.
• Funktion prüfen.
• Scheinwerferlichtkegel einstellen.
Vorderrad- und
Hinterrad-
Bremslichtschalter
Sich bewegende
Teile und Seilzüge
Gasdrehgriffgehäuse
und Seilzug
Luftansaugsystem
Schalldämpfer
und Krümmer
Lichter, Signale
und Schalter
25

26
27

28
29
30
√√√√√ √
√√√√ √
√√√√ √
√√√√ √
√√√√√
√√√√√ √
GAUM1890
HINWEIS:  Bei Einsatz in sehr staubiger oder feuchter Umgebung ist der Luftfiltere\
insatz häufiger zu ersetzen.
 Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigier\
en.
Alle zwei Jahre die inneren Hauptbremszylinder-Bauteile erneuern und die\
Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens je\
doch alle vier Jahre erneuern.
06aleman 26/2/10 11:15 Página 45

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU18722

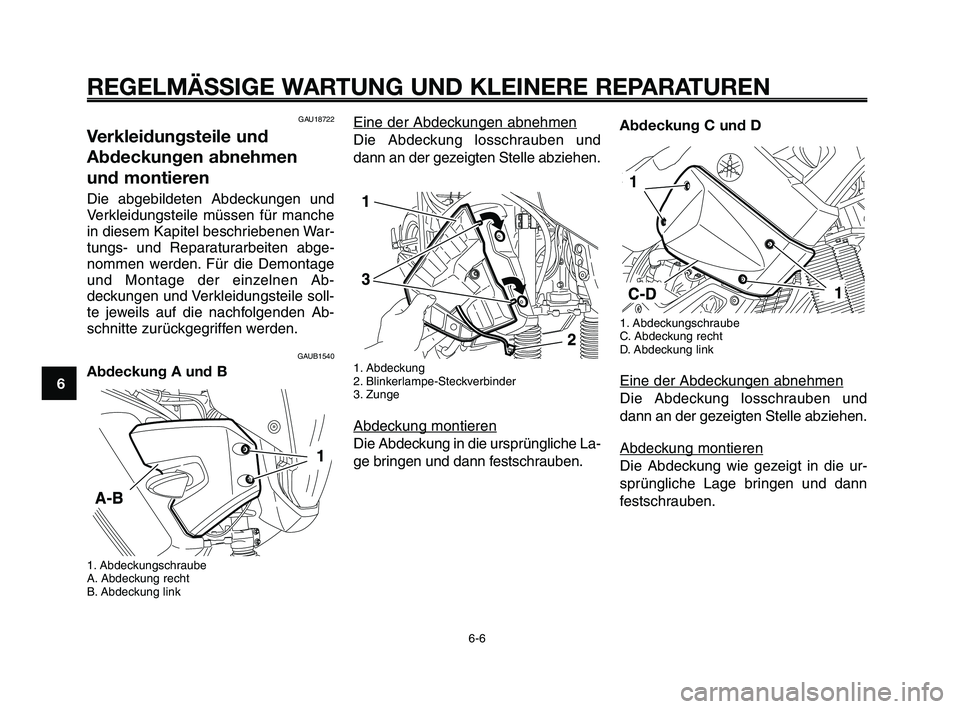

Verkleidungsteile und
Abdeckungen abnehmen
und montieren
Die abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche
in diesem Kapitel beschriebenen War-
tungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage
und Montage der einzelnen Ab-
deckungen und Verkleidungsteile soll-
te jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUB1540
Abdeckung A und B
1. Abdeckungschraube
A. Abdeckung recht
B. Abdeckung link
Eine der Abdeckungen abnehmen
Die Abdeckung losschrauben und
dann an der gezeigten Stelle abziehen.
1. Abdeckung
2. Blinkerlampe-Steckverbinder
3. Zunge
Abdeckung montieren
Die Abdeckung in die ursprüngliche La-
ge bringen und dann festschrauben.
Abdeckung C und D
1. Abdeckungschraube
C. Abdeckung recht
D. Abdeckung link
Eine der Abdeckungen abnehmen
Die Abdeckung losschrauben und
dann an der gezeigten Stelle abziehen.
Abdec
kung montieren
Die Abdeckung wie gezeigt in die ur-
sprüngliche Lage bringen und dann
festschrauben.
6-6
1
2
3
4
5
6
7
8
9
10
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-6

1
2
3
4
5
6
7
8
9
10
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

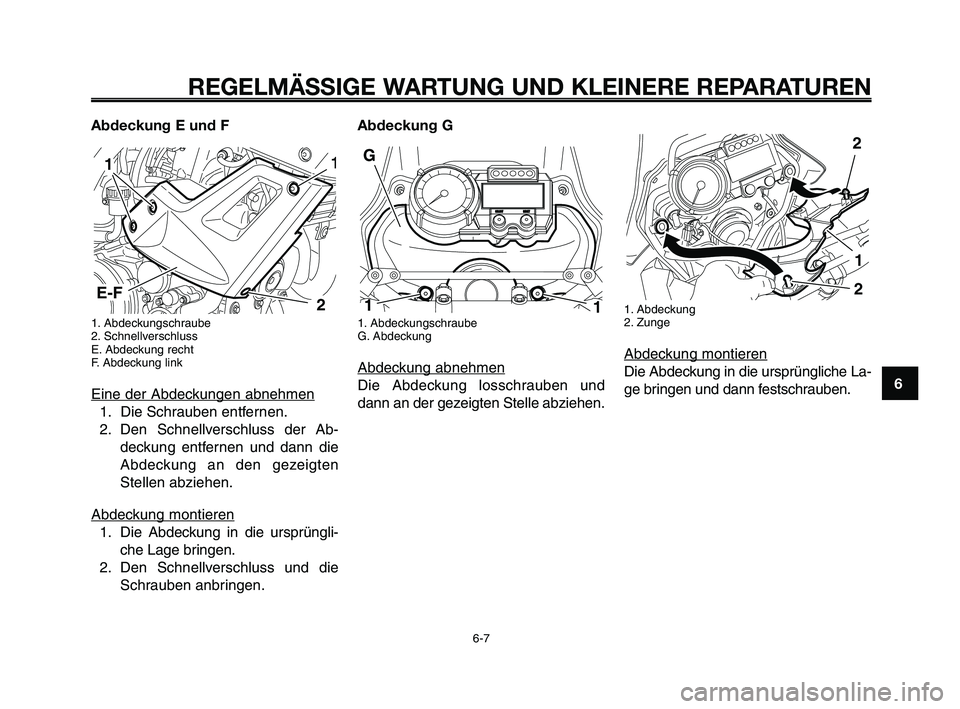

Abdeckung E und F
1. Abdeckungschraube
2. Schnellverschluss
E. Abdeckung recht
F. Abdeckung link
Eine der Abdeckungen abnehmen
1. Die Schrauben entfernen.
2. Den Schnellverschluss der Ab-
deckung entfernen und dann die
Abdeckung an den gezeigten
Stellen abziehen.
Abdec
kung montieren
1. Die Abdeckung in die ursprüngli-
che Lage bringen.
2. Den Schnellverschluss und die
Schrauben anbringen.
11
2E-F
6-7
Abdeckung G
1. Abdeckungschraube
G. Abdeckung
Abdeckung abnehmen
Die Abdeckung losschrauben und
dann an der gezeigten Stelle abziehen.
1. Abdeckung
2. Zunge
Abdeckung montieren
Die Abdeckung in die ursprüngliche La-
ge bringen und dann festschrauben.
2
2
1
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-7

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU19603
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestand-
teil des Motors und ist leicht zu überprü-
fen. Da Verbrennungswärme und Abla-
gerungen die Funktionstüchtigkeit der
Kerze im Laufe der Zeit vermindern,
muss die Zündkerze in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zünd-
kerze erlaubt Rückschlüsse auf den Zu-
stand des Motors.
Zündkerze ausbauen
1. Zündkerzenstecker
2. Zündkerzenschlüssel
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündker-
zenschlüssel (im Bordwerkzeug)
herausschrauben, wie in der Ab-
bildung dargestellt.
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-
Isolatorfußes prüfen. Der die Mit-
telelektrode umgebende Porzella-
nisolator ist bei richtig einge-
stelltem Motor und normaler
Fahrweise rehbraun.
HINWEIS:
Weist die Zündkerze eine stark abwei-
chende Färbung auf, könnte es sein,
dass der Motor nicht richtig läuft. Versu-
chen Sie nicht, derartige Probleme
selbst zu diagnostizieren. Lassen Sie
stattdessen das Fahrzeug von einer Ya-
maha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschritte-
nen Abbrand der Mittelelektrode
und übermäßige Ölkohleablage-
rungen prüfen und ggf. erneuern.Zündkerze montieren
1. Den Zündkerzen-Elektrodenab-
stand mit einer Fühlerlehre mes-
sen und ggf. korrigieren.
1. Zündkerzen-Elektrodenabstand
6-8
1
2
3
4
5
6
7
8
9
10
Empfohlene Zündkerze:
CR7E (NGK)
Zündkerzen-Elektrodenabstand:
0,7-0,8 mm (0,028-0,032 in)
2. Die Sitzfläche der Kerzendich-
tung reinigen; Schmutz und
Fremdkörper vom Gewinde abwi-
schen.
3. Die Zündkerze mit dem Zündker-
zenschlüssel festschrauben und
dann vorschriftsmäßig festziehen.
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-8

1
2
3
4
5
6
7
8
9
10
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
HINWEIS:
Steht beim Einbau einer Zündkerze
kein Drehmomentschlüssel zur Verfü-
gung, lässt sich das vorgeschriebene
Anzugsmoment annähernd erreichen,
wenn die Zündkerze handfest einge-
dreht und anschließend noch um
1/4-1/2 Drehung weiter festgezogen
wird. Das Anzugsmoment sollte je-
doch möglichst bald mit einem
Drehmomentschlüssel nach Vorschrift
korrigiert werden.
4. Den Zündkerzenstecker aufset-
zen.
GAUB1560
Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor Fahrtbeginn
geprüft werden. Außerdem muss in den
empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, das Mo-
toröl gewechselt und der Ölfiltereinsatz
erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gera-
der Stellung halten.
HINWEIS:
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, 10-15 Minu-
ten im Leerlauf warm laufen las-
sen und dann abstellen.
3. Den Motoröl-Einfüllschraubver-
schluss herausdrehen, den Mess-
stab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn
hineinzuschrauben) und dann
wieder herausziehen, um den Öl-
stand zu überprüfen.
1. Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
HINWEIS:
●Der Öltank befindet sich innerhalb
des Rahmens.
●Der Ölstand sollte sich zwischen
der Minimal- und Maximalstand-
Markierung befinden.
6-9
Anzugsdrehmoment:
Zündkerze:
12,5 Nm (1,25 m·kgf, 9,0 ft·lbf)
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-9

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GCA10010
ACHTUNG:
Das Fahrzeug nicht benutzen, bis
Sie sichergestellt haben, dass der
Ölstand ausreichend ist.
GWA10360
WARNUNG0
Um schlimme Verbrühungen durch
herausspritzendes heißes Öl zu
vermeiden, niemals den Öltankver-
schluss unmittelbar nach einer
Hochgeschwindigkeitsfahrt aufdre-
hen. Den Öltankverschluss erst
nach Abkühlen des Öls öffnen.
4. Falls der Ölstand unter der Mini-
malstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
5. Den Einfüllschraubverschluß an-
bringen.

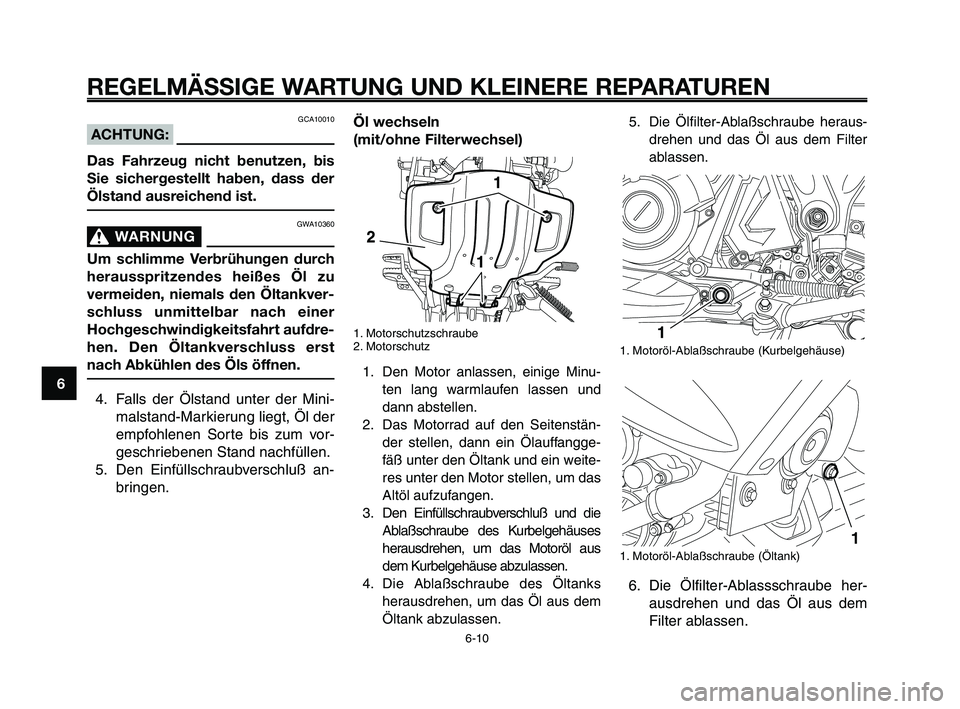

Öl wechseln
(mit/ohne Filterwechsel)
1. Motorschutzschraube
2. Motorschutz
1. Den Motor anlassen, einige Minu-
ten lang warmlaufen lassen und
dann abstellen.
2. Das Motorrad auf den Seitenstän-
der stellen, dann ein Ölauffangge-
fäß unter den Öltank und ein weite-
res unter den Motor stellen, um das
Altöl aufzufangen.
3. Den Einfüllschraubverschluß und die
Ablaßschraube des Kurbelgehäuses
herausdrehen, um das Motoröl aus
dem Kurbelgehäuse abzulassen.
4. Die Ablaßschraube des Öltanks
herausdrehen, um das Öl aus dem
Öltank abzulassen.
6-10
1
2
3
4
5
6
7
8
9
10
5. Die Ölfilter-Ablaßschraube heraus-
drehen und das Öl aus dem Filter
ablassen.
1. Motoröl-Ablaßschraube (Kurbelgehäuse)
1. Motoröl-Ablaßschraube (Öltank)
6. Die Ölfilter-Ablassschraube her-
ausdrehen und das Öl aus dem
Filter ablassen.
1
XT660Z 04-06 TED 31-03-2008 14:24 Pagina 6-10
