1-3

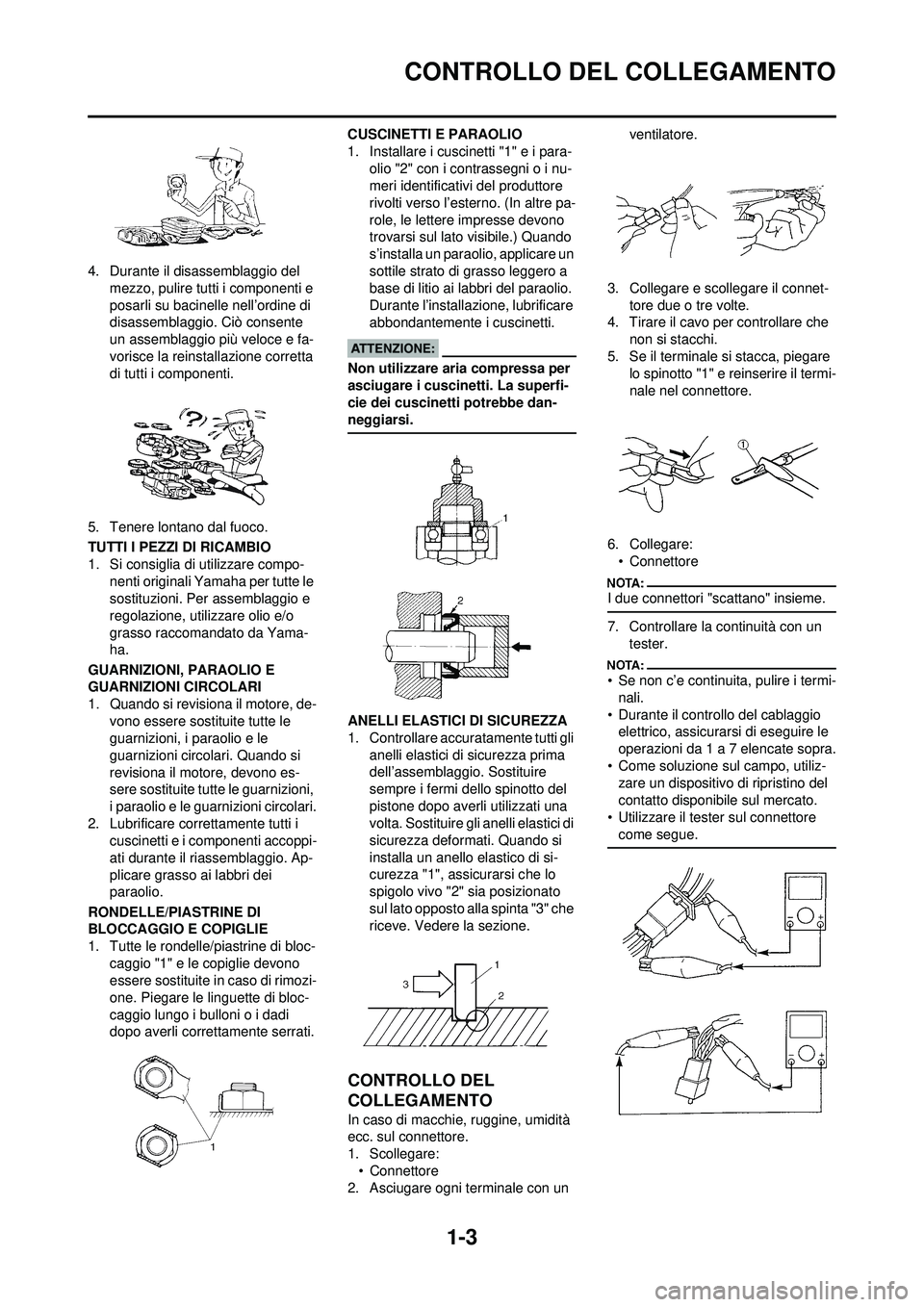

CONTROLLO DEL COLLEGAMENTO
4. Durante il disassemblaggio del mezzo, pulire tutti i componenti e
posarli su bacinelle nell’ordine di
disassemblaggio. Ciò consente
un assemblaggio più veloce e fa-
vorisce la reinstallazione corretta
di tutti i componenti.
5. Tenere lontano dal fuoco.
TUTTI I PEZZI DI RICAMBIO
1. Si consiglia di utilizzare compo- nenti originali Yamaha per tutte le
sostituzioni. Per assemblaggio e
regolazione, utilizzare olio e/o
grasso raccomandato da Yama-
ha.
GUARNIZIONI, PARAOLIO E
GUARNIZIONI CIRCOLARI
1. Quando si revisiona il motore, de- vono essere sostituite tutte le
guarnizioni, i paraolio e le
guarnizioni circolari. Quando si
revisiona il motore, devono es-
sere sostituite tutte le guarnizioni,
i paraolio e le guarnizioni circolari.
2. Lubrificare correttamente tutti i cuscinetti e i componenti accoppi-
ati durante il riassemblaggio. Ap-
plicare grasso ai labbri dei
paraolio.
RONDELLE/PIASTRINE DI
BLOCCAGGIO E COPIGLIE
1. Tutte le rondelle/piastrine di bloc- caggio "1" e le copiglie devono
essere sostituite in caso di rimozi-
one. Piegare le linguette di bloc-
caggio lungo i bulloni o i dadi
dopo averli correttamente serrati. CUSCINETTI E PARAOLIO
1. Installare i cuscinetti "1" e i para-
olio "2" con i contrassegni o i nu-
meri identificativi del produttore
rivolti verso l’esterno. (In altre pa-
role, le lettere impresse devono
trovarsi sul lato visibile.) Quando
s’installa un paraolio, applicare un
sottile strato di grasso leggero a
base di litio ai labbri del paraolio.
Durante l’installazione, lubrificare
abbondantemente i cuscinetti.
Non utilizzare aria compressa per
asciugare i cuscinetti. La superfi-
cie dei cuscinetti potrebbe dan-
neggiarsi.
ANELLI ELASTICI DI SICUREZZA
1. Controllare accuratamente tutti gli anelli elastici di sicurezza prima
dell’assemblaggio. Sostituire
sempre i fermi dello spinotto del
pistone dopo averli utilizzati una
volta. Sostituire gli anelli elastici di
sicurezza deformati. Quando si
installa un anello elastico di si-
curezza "1", assicurarsi che lo
spigolo vivo "2" sia posizionato
sul lato opposto alla spinta "3" che
riceve. Vedere la sezione.
CONTROLLO DEL
COLLEGAMENTO
In caso di macchie, ruggine, umidità
ecc. sul connettore.
1. Scollegare:• Connettore
2. Asciugare ogni terminale con un ventilatore.
3. Collegare e scollegare il connet- tore due o tre volte.
4. Tirare il cavo per controllare che
non si stacchi.
5. Se il terminale si stacca, piegare lo spinotto "1" e reinserire il termi-
nale nel connettore.
6. Collegare: • Connettore
I due connettori "scattano" insieme.
7. Controllare la continuità con un
tester.
• Se non c’e continuita, pulire i termi-nali.
• Durante il controllo del cablaggio elettrico, assicurarsi di eseguire le
operazioni da 1 a 7 elencate sopra.
• Come soluzione sul campo, utiliz- zare un dispositivo di ripristino del
contatto disponibile sul mercato.
• Utilizzare il tester sul connettore come segue.

1-4

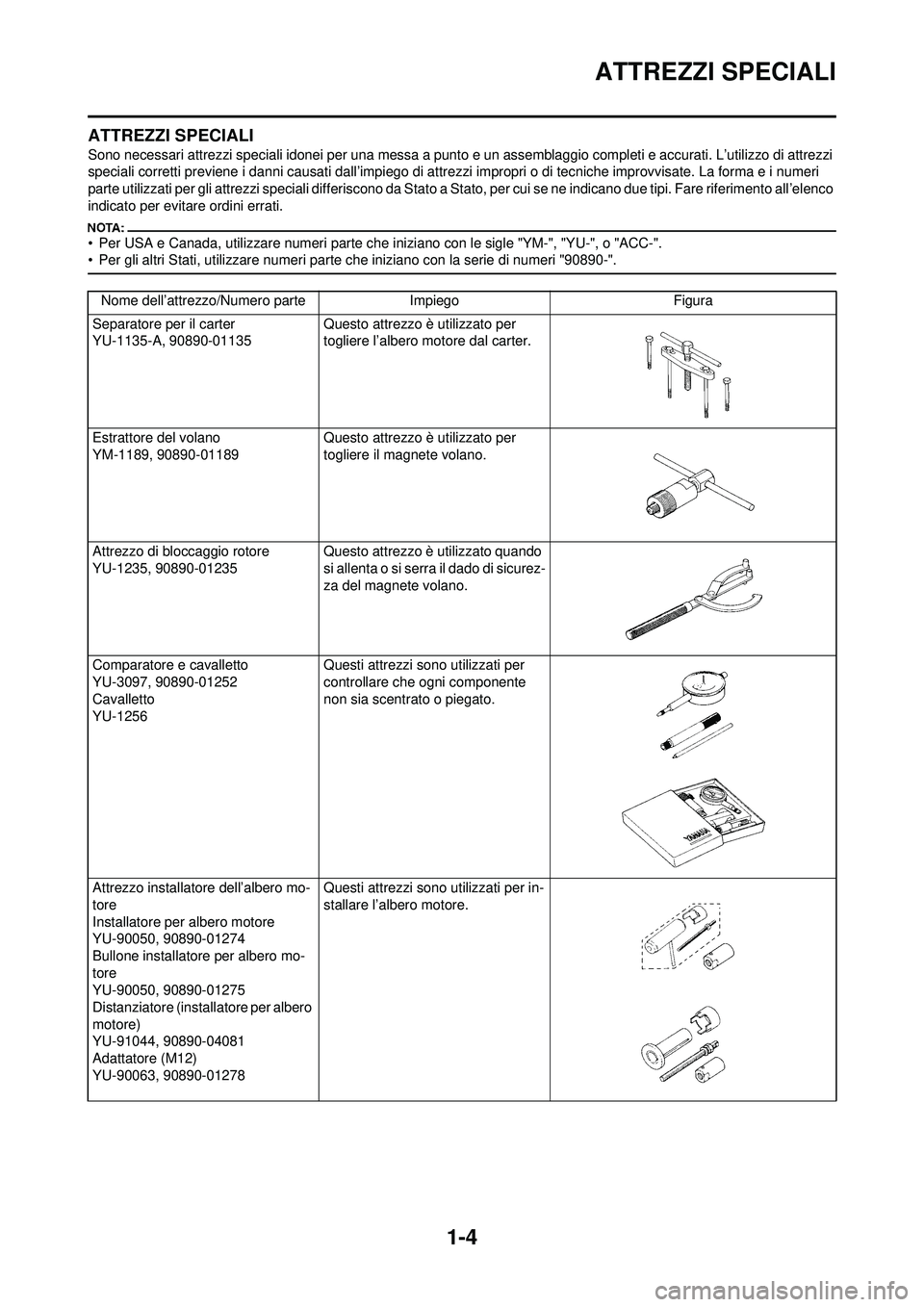

ATTREZZI SPECIALI
ATTREZZI SPECIALI
Sono necessari attrezzi speciali idonei per una messa a punto e un assemblaggio completi e accurati. L’utilizzo di attrezzi
speciali corretti previene i danni causati dall’impiego di attrezzi impropri o di tecniche improvvisate. La forma e i numeri
parte utilizzati per gli attrezzi speciali differiscono da Stato a Stato, per cui se ne indicano due tipi. Fare riferimento all’elenco
indicato per evitare ordini errati.
• Per USA e Canada, utilizzare numeri parte che iniziano con le sigle "YM-", "YU-", o "ACC-".
• Per gli altri Stati, utilizzare numeri parte che iniziano con la serie di numeri "90890-".
Nome dell’attrezzo/Numero parte ImpiegoFigura
Separatore per il carter
YU-1135-A, 90890-01135 Questo attrezzo è utilizzato per
togliere l’albero motore dal carter.
Estrattore del volano
YM-1189, 90890-01189 Questo attrezzo è utilizzato per
togliere il magnete volano.
Attrezzo di bloccaggio rotore
YU-1235, 90890-01235 Questo attrezzo è utilizzato quando
si allenta o si serra il dado di sicurez-
za del magnete volano.
Comparatore e cavalletto
YU-3097, 90890-01252
Cavalletto
YU-1256 Questi attrezzi sono utilizzati per
controllare che ogni componente
non sia scentrato o piegato.
Attrezzo installatore dell’albero mo-
tore
Installatore per albero motore
YU-90050, 90890-01274
Bullone installatore per albero mo-
tore
YU-90050, 90890-01275
Distanziatore (installatore per albero
motore)
YU-91044, 90890-04081
Adattatore (M12)
YU-90063, 90890-01278 Questi attrezzi sono utilizzati per in-
stallare l’albero motore.

1-5

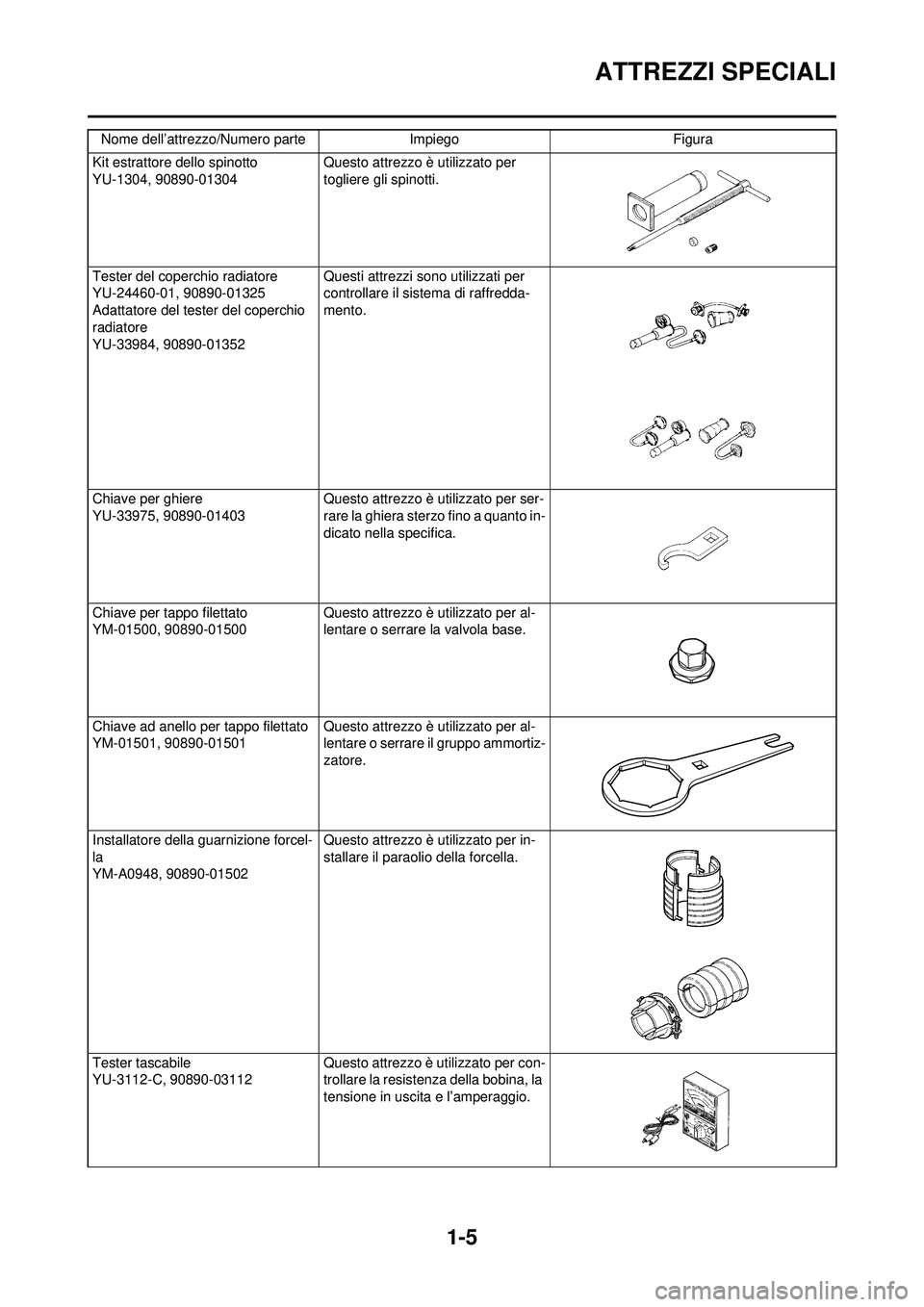

ATTREZZI SPECIALI
Kit estrattore dello spinotto
YU-1304, 90890-01304 Questo attrezzo è utilizzato per
togliere gli spinotti.
Tester del coperchio radiatore
YU-24460-01, 90890-01325
Adattatore del tester del coperchio
radiatore
YU-33984, 90890-01352 Questi attrezzi sono utilizzati per
controllare il sistema di raffredda-
mento.
Chiave per ghiere
YU-33975, 90890-01403 Questo attrezzo è utilizzato per ser-
rare la ghiera sterzo fino a quanto in-
dicato nella specifica.
Chiave per tappo filettato
YM-01500, 90890-01500 Questo attrezzo è utilizzato per al-
lentare o serrare la valvola base.
Chiave ad anello per tappo filettato
YM-01501, 90890-01501 Questo attrezzo è utilizzato per al-
lentare o serrare il gruppo ammortiz-
zatore.
Installatore della guarnizione forcel-
la
YM-A0948, 90890-01502 Questo attrezzo è utilizzato per in-
stallare il paraolio della forcella.
Tester tascabile
YU-3112-C, 90890-03112 Questo attrezzo è utilizzato per con-
trollare la resistenza della bobina, la
tensione in uscita e l’amperaggio.
Nome dell’attrezzo/Numero parte Impiego Figura

1-6

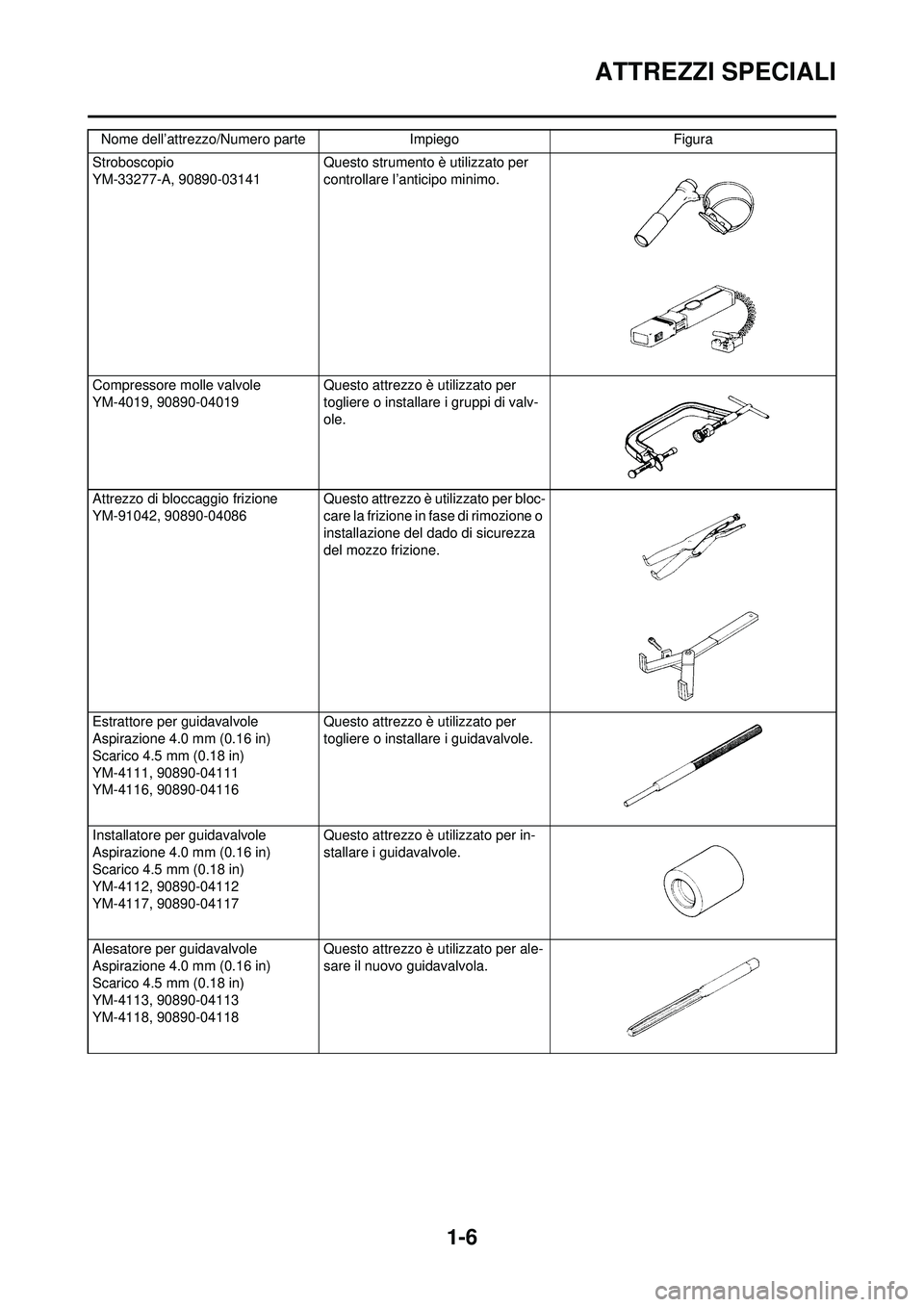

ATTREZZI SPECIALI
Stroboscopio
YM-33277-A, 90890-03141 Questo strumento è utilizzato per
controllare l’anticipo minimo.
Compressore molle valvole
YM-4019, 90890-04019 Questo attrezzo è utilizzato per
togliere o installare i gruppi di valv-
ole.
Attrezzo di bloccaggio frizione
YM-91042, 90890-04086 Questo attrezzo è utilizzato per bloc-
care la frizione in fase di rimozione o
installazione del dado di sicurezza
del mozzo frizione.
Estrattore per guidavalvole
Aspirazione 4.0 mm (0.16 in)
Scarico 4.5 mm (0.18 in)
YM-4111, 90890-04111
YM-4116, 90890-04116 Questo attrezzo è utilizzato per
togliere o installare i guidavalvole.
Installatore per guidavalvole
Aspirazione 4.0 mm (0.16 in)
Scarico 4.5 mm (0.18 in)
YM-4112, 90890-04112
YM-4117, 90890-04117 Questo attrezzo è utilizzato per in-
stallare i guidavalvole.
Alesatore per guidavalvole
Aspirazione 4.0 mm (0.16 in)
Scarico 4.5 mm (0.18 in)
YM-4113, 90890-04113
YM-4118, 90890-04118 Questo attrezzo è utilizzato per ale-
sare il nuovo guidavalvola.
Nome dell’attrezzo/Numero parte
ImpiegoFigura

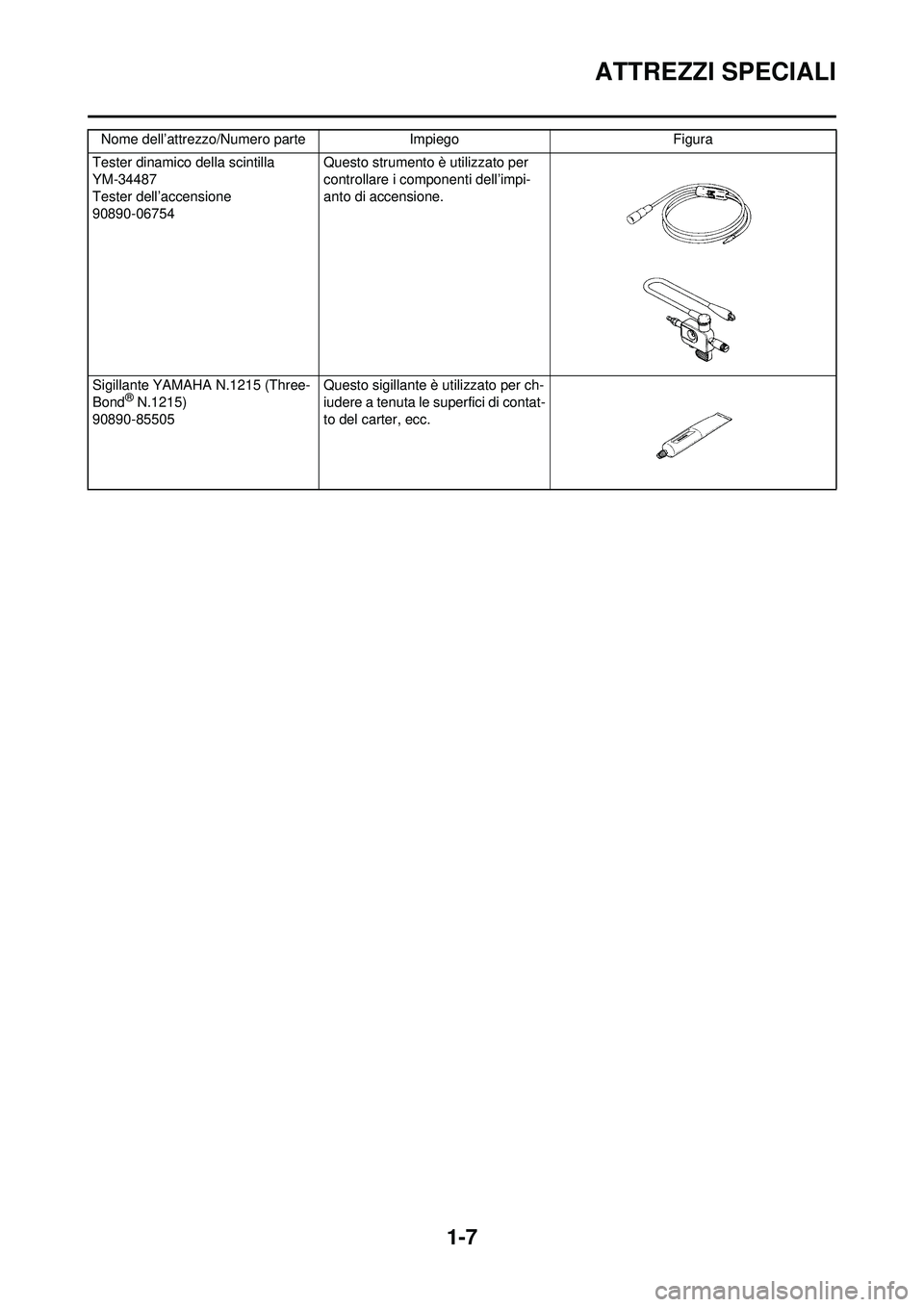

1-7
ATTREZZI SPECIALI
Tester dinamico della scintilla
YM-34487
Tester dell’accensione
90890-06754Questo strumento è utilizzato per
controllare i componenti dell’impi-
anto di accensione.
Sigillante YAMAHA N.1215 (Three-
Bond
® N.1215)
90890-85505 Questo sigillante è utilizzato per ch-
iudere a tenuta le superfici di contat-
to del carter, ecc.
Nome dell’attrezzo/Numero parte Impiego Figura

1-8

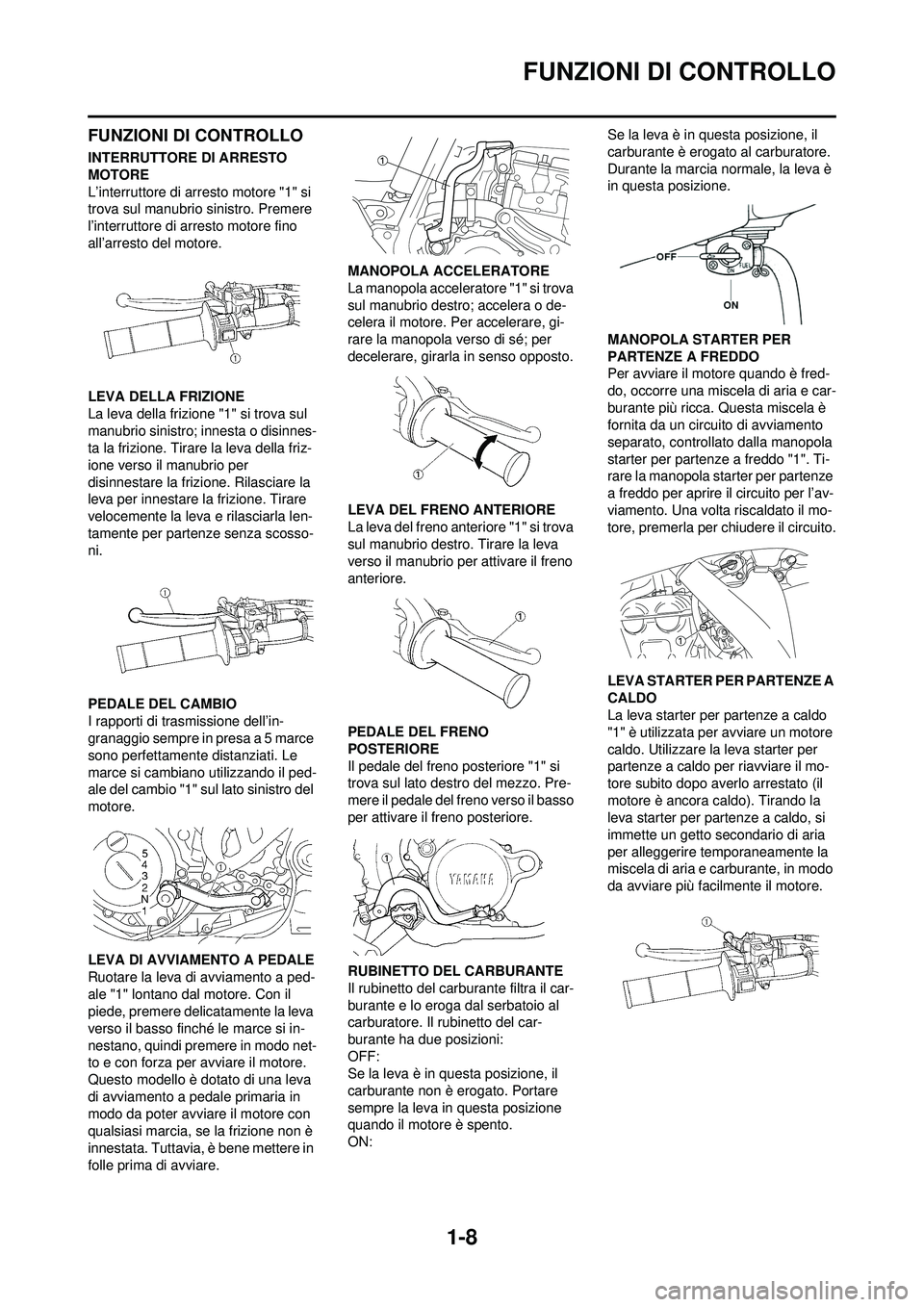

FUNZIONI DI CONTROLLO
FUNZIONI DI CONTROLLO
INTERRUTTORE DI ARRESTO
MOTORE
L’interruttore di arresto motore "1" si
trova sul manubrio sinistro. Premere
l’interruttore di arresto motore fino
all’arresto del motore.
LEVA DELLA FRIZIONE
La leva della frizione "1" si trova sul
manubrio sinistro; innesta o disinnes-
ta la frizione. Tirare la leva della friz-
ione verso il manubrio per
disinnestare la frizione. Rilasciare la
leva per innestare la frizione. Tirare
velocemente la leva e rilasciarla len-
tamente per partenze senza scosso-
ni.
PEDALE DEL CAMBIO
I rapporti di trasmissione dell’in-
granaggio sempre in presa a 5 marce
sono perfettamente distanziati. Le
marce si cambiano utilizzando il ped-
ale del cambio "1" sul lato sinistro del
motore.
LEVA DI AVVIAMENTO A PEDALE
Ruotare la leva di avviamento a ped-
ale "1" lontano dal motore. Con il
piede, premere delicatamente la leva
verso il basso finché le marce si in-
nestano, quindi premere in modo net-
to e con forza per avviare il motore.
Questo modello è dotato di una leva
di avviamento a pedale primaria in
modo da poter avviare il motore con
qualsiasi marcia, se la frizione non è
innestata. Tuttavia, è bene mettere in
folle prima di avviare.MANOPOLA ACCELERATORE
La manopola acceleratore "1" si trova
sul manubrio destro; accelera o de-
celera il motore. Per accelerare, gi-
rare la manopola verso di sé; per
decelerare, girarla in senso opposto.
LEVA DEL FRENO ANTERIORE
La leva del freno anteriore "1" si trova
sul manubrio destro. Tirare la leva
verso il manubrio per attivare il freno
anteriore.
PEDALE DEL FRENO
POSTERIORE
Il pedale del freno posteriore "1" si
trova sul lato destro del mezzo. Pre-
mere il pedale del freno verso il basso
per attivare il freno posteriore.
RUBINETTO DEL CARBURANTE
Il rubinetto del carburante filtra il car-
burante e lo eroga dal serbatoio al
carburatore. Il rubinetto del car-
burante ha due posizioni:
OFF:
Se la leva è in questa posizione, il
carburante non è erogato. Portare
sempre la leva in questa posizione
quando il motore è spento.
ON:Se la leva è in questa posizione, il
carburante è erogato al carburatore.
Durante la marcia normale, la leva è
in questa posizione.
MANOPOLA STARTER PER
PARTENZE A FREDDO
Per avviare il motore quando è fred-
do, occorre una miscela di aria e car-
burante più ricca. Questa miscela è
fornita da un circuito di avviamento
separato, controllato dalla manopola
starter per partenze a freddo "1". Ti-
rare la manopola starter per partenze
a freddo per aprire il circuito per l’av-
viamento. Una volta riscaldato il mo-
tore, premerla per chiudere il circuito.
LEVA STARTER PER PARTENZE A
CALDO
La leva starter per partenze a caldo
"1" è utilizzata per avviare un motore
caldo. Utilizzare la leva starter per
partenze a caldo per riavviare il mo-
tore subito dopo averlo arrestato (il
motore è ancora caldo). Tirando la
leva starter per partenze a caldo, si
immette un getto secondario di aria
per alleggerire temporaneamente la
miscela di aria e carburante, in modo
da avviare più facilmente il motore.

1-9

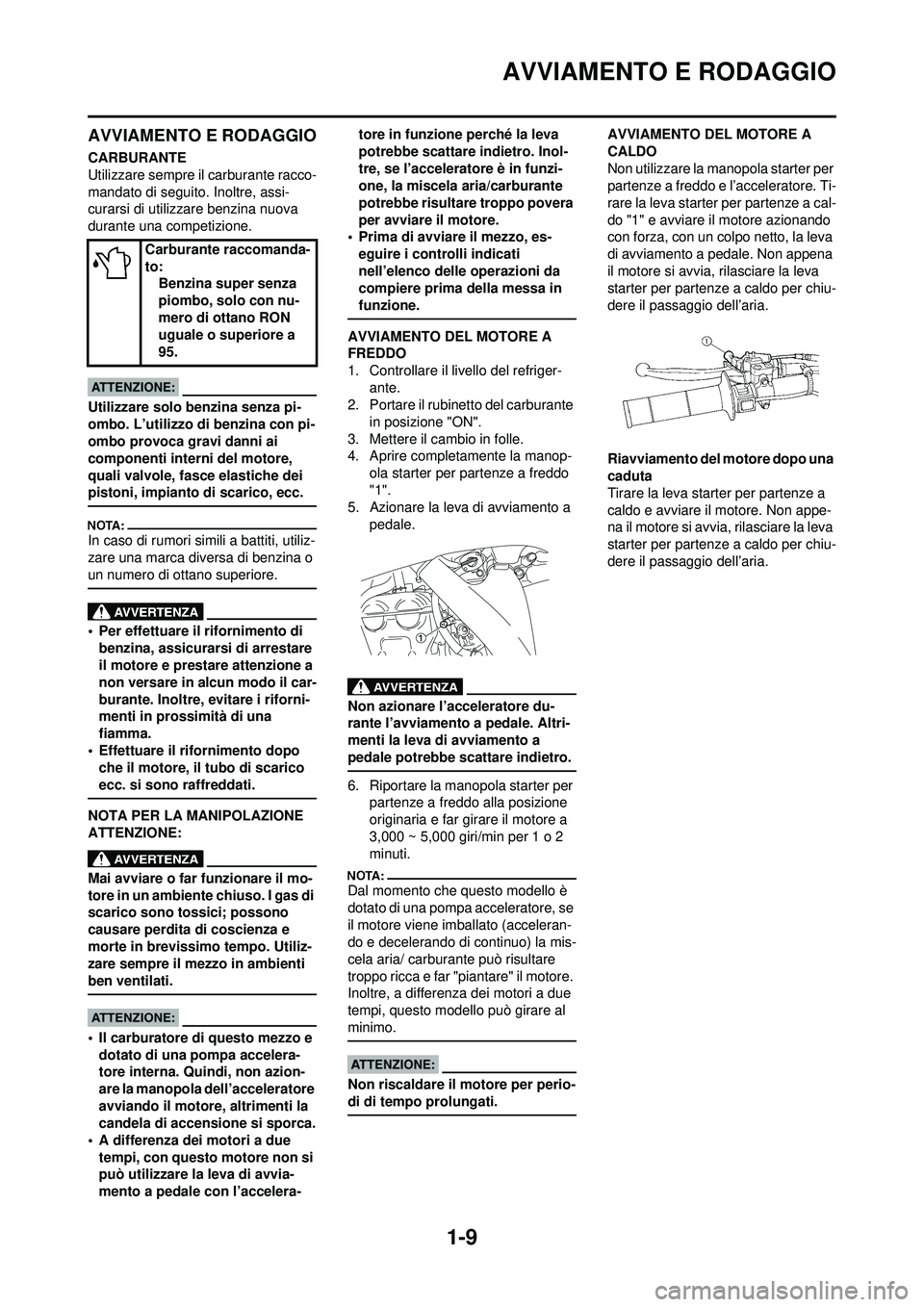

AVVIAMENTO E RODAGGIO
AVVIAMENTO E RODAGGIO
CARBURANTE
Utilizzare sempre il carburante racco-
mandato di seguito. Inoltre, assi-
curarsi di utilizzare benzina nuova
durante una competizione.
Utilizzare solo benzina senza pi-
ombo. L’utilizzo di benzina con pi-
ombo provoca gravi danni ai
componenti interni del motore,
quali valvole, fasce elastiche dei
pistoni, impianto di scarico, ecc.
In caso di rumori simili a battiti, utiliz-
zare una marca diversa di benzina o
un numero di ottano superiore.
• Per effettuare il rifornimento di benzina, assicurarsi di arrestare
il motore e prestare attenzione a
non versare in alcun modo il car-
burante. Inoltre, evitare i riforni-
menti in prossimità di una
fiamma.
• Effettuare il rifornimento dopo che il motore, il tubo di scarico
ecc. si sono raffreddati.
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Mai avviare o far funzionare il mo-
tore in un ambiente chiuso. I gas di
scarico sono tossici; possono
causare perdita di coscienza e
morte in brevissimo tempo. Utiliz-
zare sempre il mezzo in ambienti
ben ventilati.
• Il carburatore di questo mezzo e
dotato di una pompa accelera-
tore interna. Quindi, non azion-
are la manopola dell’acceleratore
avviando il motore, altrimenti la
candela di accensione si sporca.
• A differenza dei motori a due tempi, con questo motore non si
può utilizzare la leva di avvia-
mento a pedale con l’accelera- tore in funzione perché la leva
potrebbe scattare indietro. Inol-
tre, se l’acceleratore è in funzi-
one, la miscela aria/carburante
potrebbe risultare troppo povera
per avviare il motore.
• Prima di avviare il mezzo, es-
eguire i controlli indicati
nell’elenco delle operazioni da
compiere prima della messa in
funzione.
AVVIAMENTO DEL MOTORE A
FREDDO
1. Controllare il livello del refriger- ante.
2. Portare il rubinetto del carburante
in posizione "ON".
3. Mettere il cambio in folle.
4. Aprire completamente la manop- ola starter per partenze a freddo
"1".
5. Azionare la leva di avviamento a
pedale.
Non azionare l’acceleratore du-
rante l’avviamento a pedale. Altri-
menti la leva di avviamento a
pedale potrebbe scattare indietro.
6. Riportare la manopola starter per partenze a freddo alla posizione
originaria e far girare il motore a
3,000 ~ 5,000 giri/min per 1 o 2
minuti.
Dal momento che questo modello è
dotato di una pompa acceleratore, se
il motore viene imballato (acceleran-
do e decelerando di continuo) la mis-
cela aria/ carburante può risultare
troppo ricca e far "piantare" il motore.
Inoltre, a differenza dei motori a due
tempi, questo modello può girare al
minimo.
Non riscaldare il motore per perio-
di di tempo prolungati.
AVVIAMENTO DEL MOTORE A
CALDO
Non utilizzare la manopola starter per
partenze a freddo e l’acceleratore. Ti-
rare la leva starter per partenze a cal-
do "1" e avviare il motore azionando
con forza, con un colpo netto, la leva
di avviamento a pedale. Non appena
il motore si avvia, rilasciare la leva
starter per partenze a caldo per chiu-
dere il passaggio dell’aria.
Riavviamento del motore dopo una
caduta
Tirare la leva starter per partenze a
caldo e avviare il motore. Non appe-
na il motore si avvia, rilasciare la leva
starter per partenze a caldo per chiu-
dere il passaggio dell’aria.
Carburante raccomanda-
to:
Benzina super senza
piombo, solo con nu-
mero di ottano RON
uguale o superiore a
95.

1-10

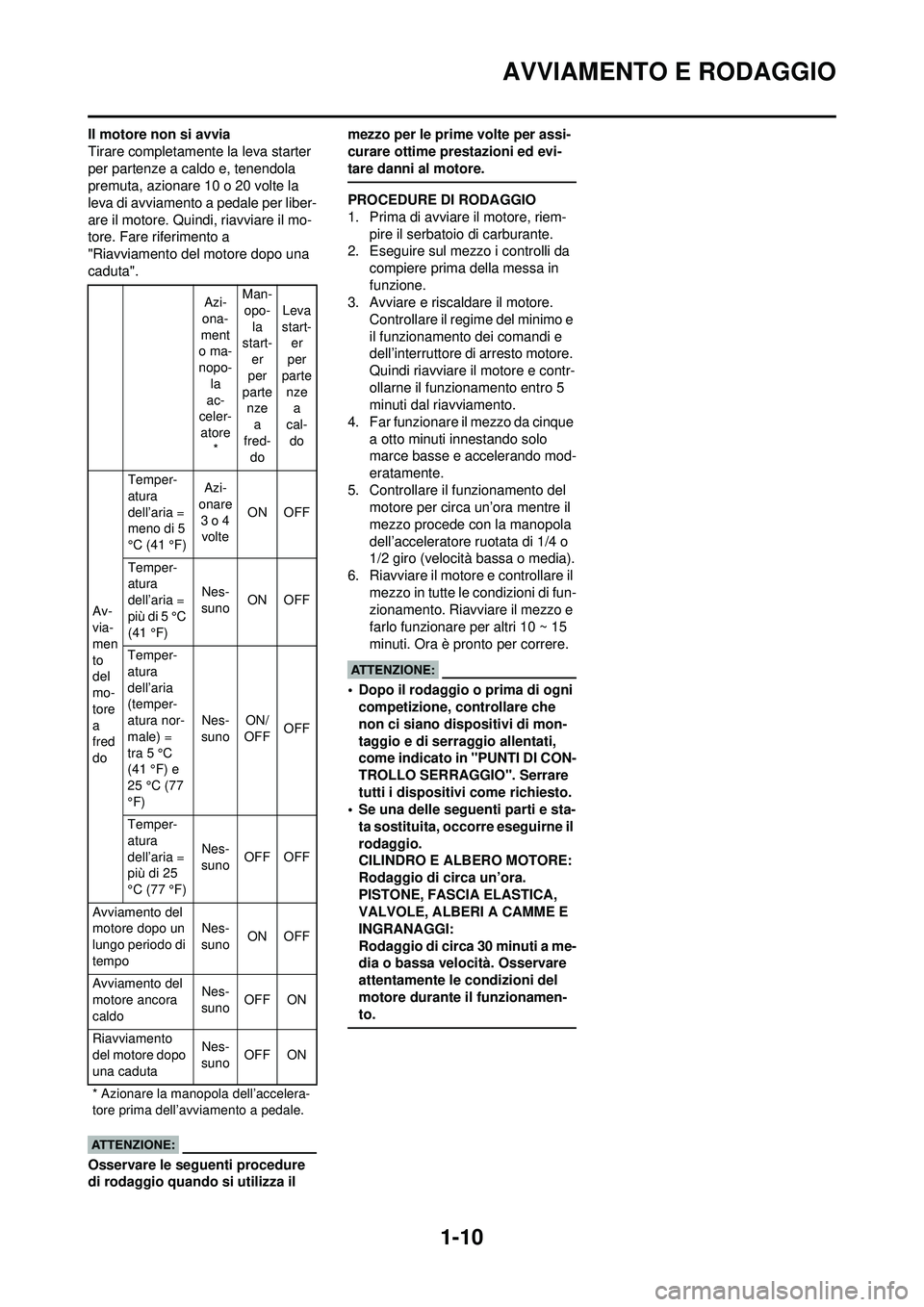

AVVIAMENTO E RODAGGIO
Il motore non si avvia
Tirare completamente la leva starter
per partenze a caldo e, tenendola
premuta, azionare 10 o 20 volte la
leva di avviamento a pedale per liber-
are il motore. Quindi, riavviare il mo-
tore. Fare riferimento a
"Riavviamento del motore dopo una
caduta".
Osservare le seguenti procedure
di rodaggio quando si utilizza il mezzo per le prime volte per assi-
curare ottime prestazioni ed evi-
tare danni al motore.
PROCEDURE DI RODAGGIO
1. Prima di avviare il motore, riem-
pire il serbatoio di carburante.
2. Eseguire sul mezzo i controlli da
compiere prima della messa in
funzione.
3. Avviare e riscaldare il motore.
Controllare il regime del minimo e
il funzionamento dei comandi e
dell’interruttore di arresto motore.
Quindi riavviare il motore e contr-
ollarne il funzionamento entro 5
minuti dal riavviamento.
4. Far funzionare il mezzo da cinque a otto minuti innestando solo
marce basse e accelerando mod-
eratamente.
5. Controllare il funzionamento del motore per circa un’ora mentre il
mezzo procede con la manopola
dell’acceleratore ruotata di 1/4 o
1/2 giro (velocità bassa o media).
6. Riavviare il motore e controllare il mezzo in tutte le condizioni di fun-
zionamento. Riavviare il mezzo e
farlo funzionare per altri 10 ~ 15
minuti. Ora è pronto per correre.
• Dopo il rodaggio o prima di ogni competizione, controllare che
non ci siano dispositivi di mon-
taggio e di serraggio allentati,
come indicato in "PUNTI DI CON-
TROLLO SERRAGGIO". Serrare
tutti i dispositivi come richiesto.
• Se una delle seguenti parti e sta-
ta sostituita, occorre eseguirne il
rodaggio.
CILINDRO E ALBERO MOTORE:
Rodaggio di circa un’ora.
PISTONE, FASCIA ELASTICA,
VALVOLE, ALBERI A CAMME E
INGRANAGGI:
Rodaggio di circa 30 minuti a me-
dia o bassa velocità. Osservare
attentamente le condizioni del
motore durante il funzionamen-
to.
Azi-
ona-
ment
o ma-
nopo- la
ac-
celer-
atore * Man-
opo-
la
start-
er
per
parte nze
a
fred-
do Leva
start- er
per
parte
nze a
cal- do
Av-
via-
men
to
del
mo-
tore
a
fred
do Temper-
atura
dell’aria =
meno di 5
°C (41 °F)
Azi-
onare
3 o 4 volte ON OFF
Temper-
atura
dell’aria =
più di 5 °C
(41 °F) Nes-
suno ON OFF
Temper-
atura
dell’aria
(temper-
atura nor-
male) =
tra 5 °C
(41 °F) e
25 °C (77
°F) Nes-
suno ON/
OFF OFF
Temper-
atura
dell’aria =
più di 25
°C (77 °F) Nes-
suno OFF OFF
Avviamento del
motore dopo un
lungo periodo di
tempo Nes-
suno ON OFF
Avviamento del
motore ancora
caldo Nes-
suno OFF ON
Riavviamento
del motore dopo
una caduta Nes-
suno OFF ON
* Azionare la manopola dell’accelera-
tore prima dell’avviamento a pedale.

1-11

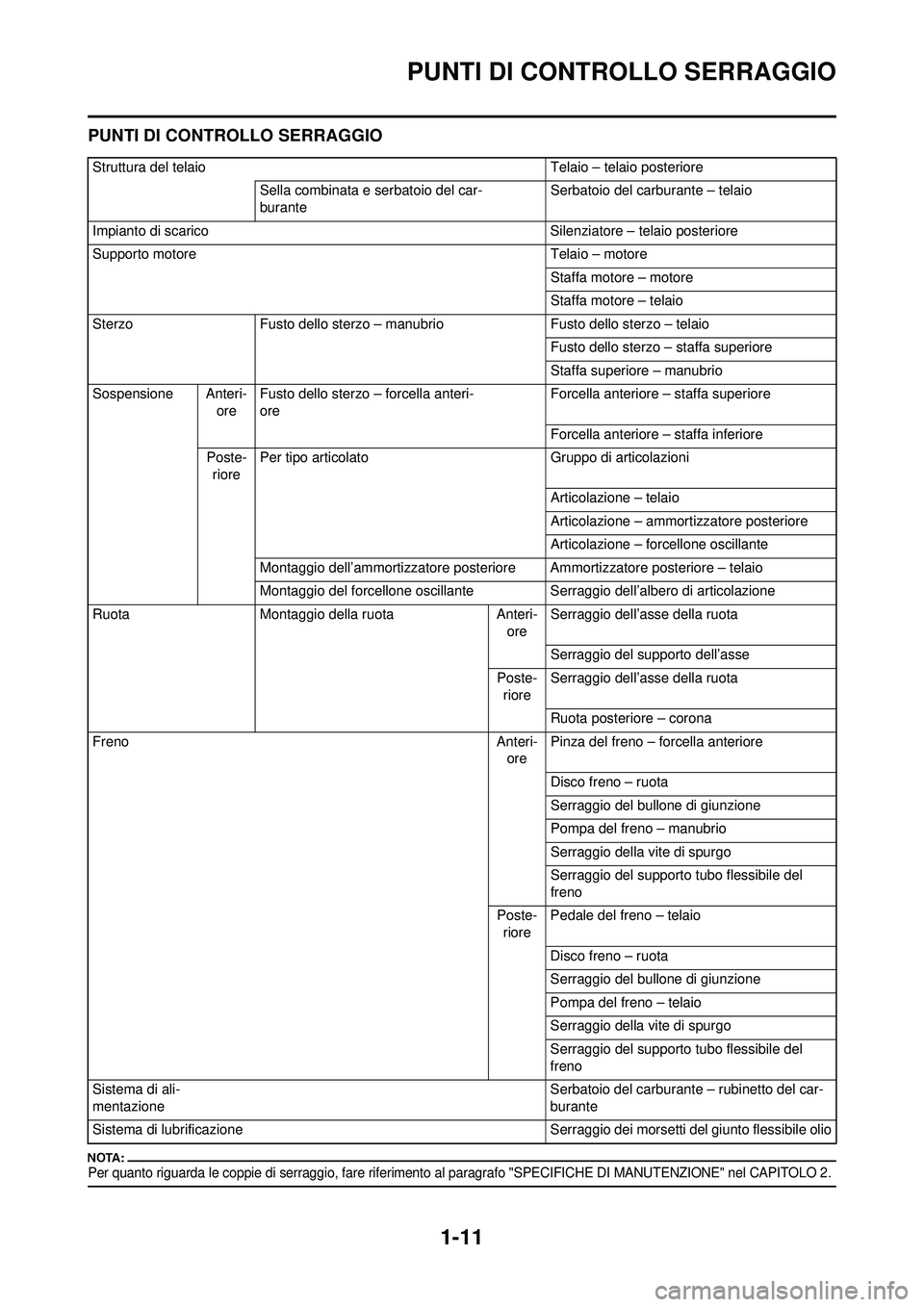

PUNTI DI CONTROLLO SERRAGGIO
PUNTI DI CONTROLLO SERRAGGIO
Per quanto riguarda le coppie di serraggio, fare riferimento al paragrafo "SPECIFICHE DI MANUTENZIONE" nel CAPITOLO 2.
Struttura del telaioTelaio – telaio posteriore
Sella combinata e serbatoio del car-
burante Serbatoio del carburante – telaio
Impianto di scarico Silenziatore – telaio posteriore
Supporto motore Telaio – motore
Staffa motore – motore
Staffa motore – telaio
Sterzo Fusto dello sterzo – manubrio Fusto dello sterzo – telaio
Fusto dello sterzo – staffa superiore
Staffa superiore – manubrio
Sospensione Anteri- oreFusto dello sterzo – forcella anteri-
ore Forcella anteriore – staffa superiore
Forcella anteriore – staffa inferiore
Poste- riore Per tipo articolato
Gruppo di articolazioni
Articolazione – telaio
Articolazione – ammortizzatore posteriore
Articolazione – forcellone oscillante
Montaggio dell’ammortizzatore posteriore Ammortizzatore posteriore – telaio
Montaggio del forcellone oscillante Serraggio dell’albero di articolazione
Ruota Montaggio della ruota Anteri-
ore Serraggio dell’asse della ruota
Serraggio del supporto dell’asse
Poste- riore Serraggio dell’asse della ruota
Ruota posteriore – corona
Freno Anteri-
ore Pinza del freno – forcella anteriore
Disco freno – ruota
Serraggio del bullone di giunzione
Pompa del freno – manubrio
Serraggio della vite di spurgo
Serraggio del supporto tubo flessibile del
freno
Poste- riore Pedale del freno – telaio
Disco freno – ruota
Serraggio del bullone di giunzione
Pompa del freno – telaio
Serraggio della vite di spurgo
Serraggio del supporto tubo flessibile del
freno
Sistema di ali-
mentazione Serbatoio del carburante – rubinetto del car-
burante
Sistema di lubrificazione Serraggio dei morsetti del giunto flessibile olio

1-12
PULIZIA E CUSTODIA DEL MEZZO
PULIZIA E CUSTODIA DEL
MEZZO
PULIZIA
Una pulizia frequente del mezzo ne
migliorerà l’aspetto, manterrà buone
le sue prestazioni complessive e au-
menterà la durata di molti componen-
ti.
1. Prima di lavare il mezzo, bloccare l’estremità del tubo di scarico per
evitare che l’acqua entri all’inter-
no. A questo scopo può essere
utilizzata una borsa di plastica fis-
sata con un elastico.
2. Se il motore è eccessivamente grasso, applicare un prodotto
sgrassante con un pennello. Non
applicare lo sgrassante a catena,
ruote dentate o assi delle ruote.
3. Eliminare lo sporco e lo sgras- sante utilizzando una pompa da
giardino; applicare solo la pres-
sione sufficiente a svolgere l’op-
erazione.
Una pressione eccessiva può dar
luogo a infiltrazioni nei cuscinetti,
nelle forcelle anteriori, nei freni e
nelle guarnizioni della trasmis-
sione. L’uso improprio di deter-
genti ad alta pressione, quali quelli
disponibili presso gli impianti di la-
vaggio auto a gettone, può provo-
care danni costosi.
4. Dopo aver eliminato con la pom-pa la maggior parte dello sporco,
lavare tutte le superfici con acqua
tiepida e un detergente delicato.
Per pulire le zone difficili da rag-
giungere, utilizzare un vecchio
spazzolino da denti.
5. Sciacquare immediatamente il mezzo con acqua pulita e asci-
ugare tutte le superfici con un as-
ciugamano o un panno morbidi.
6. Subito dopo il lavaggio, eliminare
con una salviettina di carta l’ac-
qua in eccesso dalla catena e lu-
brificarla per evitare che si
arrugginisca.
7. Pulire la sella con un detergente vinilico da tappezzeria per mante-
nere il rivestimento flessibile e lu-
cido.
8. È possibile applicare cera per
auto a tutte le superfici verniciate
o cromate. Non utilizzare cere de-
tergenti, poiché potrebbero conte-
nere abrasivi.
9. Dopo aver eseguito tutte le oper- azioni elencate sopra, avviare il motore e lasciarlo girare al mini-
mo per alcuni minuti.
CUSTODIA
Se il mezzo rimane inutilizzato per
sessanta o più giorni, occorre adot-
tare alcune misure precauzionali per
evitarne il deterioramento. Dopo
averlo accuratamente pulito, es-
eguire le seguenti operazioni prima di
riporlo:
1. Scaricare il serbatoio, i condotti del carburante e la vaschetta gal-
leggiante del carburatore.
2. Rimuovere la candela di accen- sione, versare un cucchiaio di olio
per motori SAE 10W-30 nel foro
della candela e reinstallarla.
Tenendo premuto l’interruttore di
arresto motore, rovesciare il mo-
tore diverse volte per distribuire
l’olio sulle pareti del cilindro.
3. Rimuovere la catena di trasmis- sione, pulirla accuratamente con
un solvente e lubrificarla. Rein-
stallare la catena o riporla in una
borsa di plastica legata al telaio.
4. Lubrificare tutti i cavi dei comandi.
5. Bloccare il telaio per sollevare le
ruote da terra.
6. Fissare una borsa di plastica
all’estremità del tubo di scarico
per evitare l’infiltrazione di umid-
ità.
7. Se si ripone il mezzo in un ambi- ente caratterizzato da umidità o
aria salata, coprire tutte le super-
fici metalliche esposte con un sot-
tile strato di olio leggero. Non
applicare olio alle parti in gomma
o al rivestimento della sella.
Eseguire tutte le riparazioni neces-
sarie prima di riporre il mezzo.
