YAMAHA YZ250F 2008 Manuale duso (in Italian)

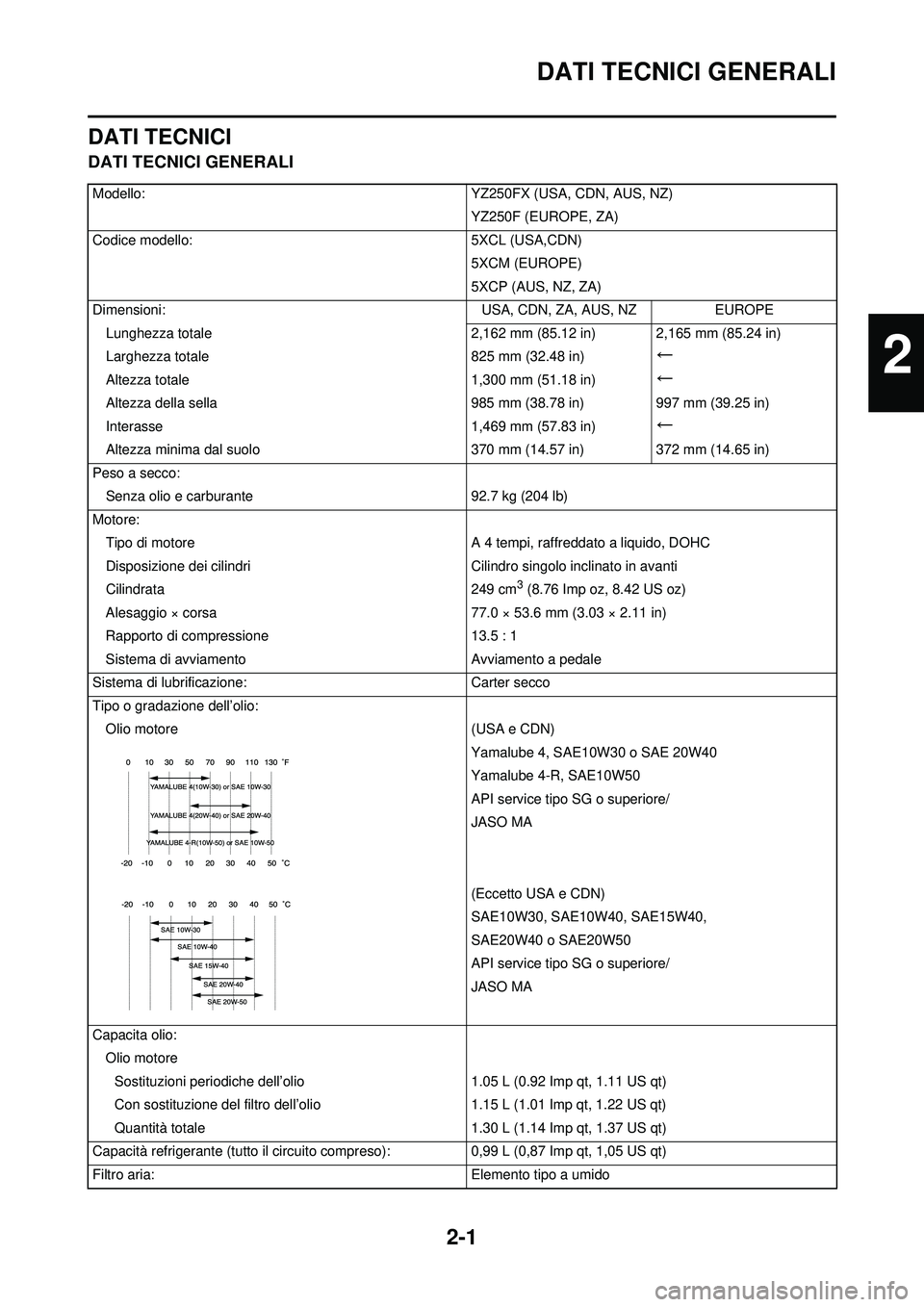

2-1
DATI TECNICI GENERALI
DATI TECNICI
DATI TECNICI GENERALI
Modello:YZ250FX (USA, CDN, AUS, NZ)
YZ250F (EUROPE, ZA)
Codice modello: 5XCL (USA,CDN)
5XCM (EUROPE)
5XCP (AUS, NZ, ZA)
Dimensioni: USA, CDN, ZA, AUS, NZEUROPE
Lunghezza totale 2,162 mm (85.12 in) 2,165 mm (85.24 in)
Larghezza totale 825 mm (32.48 in)
←
Altezza totale1,300 mm (51.18 in)←
Altezza della sella985 mm (38.78 in)997 mm (39.25 in)
Interasse 1,469 mm (57.83 in)
←
Altezza minima dal suolo370 mm (14.57 in)372 mm (14.65 in)
Peso a secco: Senza olio e carburante 92.7 kg (204 lb)
Motore: Tipo di motore A 4 tempi, raffreddato a liquido, DOHC
Disposizione dei cilindri Cilindro singolo inclinato in avanti
Cilindrata 249 cm
3 (8.76 Imp oz, 8.42 US oz)
Alesaggio × corsa 77.0 × 53.6 mm (3.03 × 2.11 in)
Rapporto di compressione 13.5 : 1
Sistema di avviamento Avviamento a pedale
Sistema di lubrificazione: Carter secco
Tipo o gradazione dell’olio: Olio motore (USA e CDN)
Yamalube 4, SAE10W30 o SAE 20W40
Yamalube 4-R, SAE10W50
API service tipo SG o superiore/
JASO MA
(Eccetto USA e CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 o SAE20W50
API service tipo SG o superiore/
JASO MA
Capacita olio: Olio motoreSostituzioni periodiche dell’olio 1.05 L (0.92 Imp qt, 1.11 US qt)
Con sostituzione del filtro dell’olio 1.15 L (1.01 Imp qt, 1.22 US qt)
Quantità totale 1.30 L (1.14 Imp qt, 1.37 US qt)
Capacità refrigerante (tutto il circuito compreso): 0,99 L (0,87 Imp qt, 1,05 US qt)
Filtro aria: Elemento tipo a umido
2

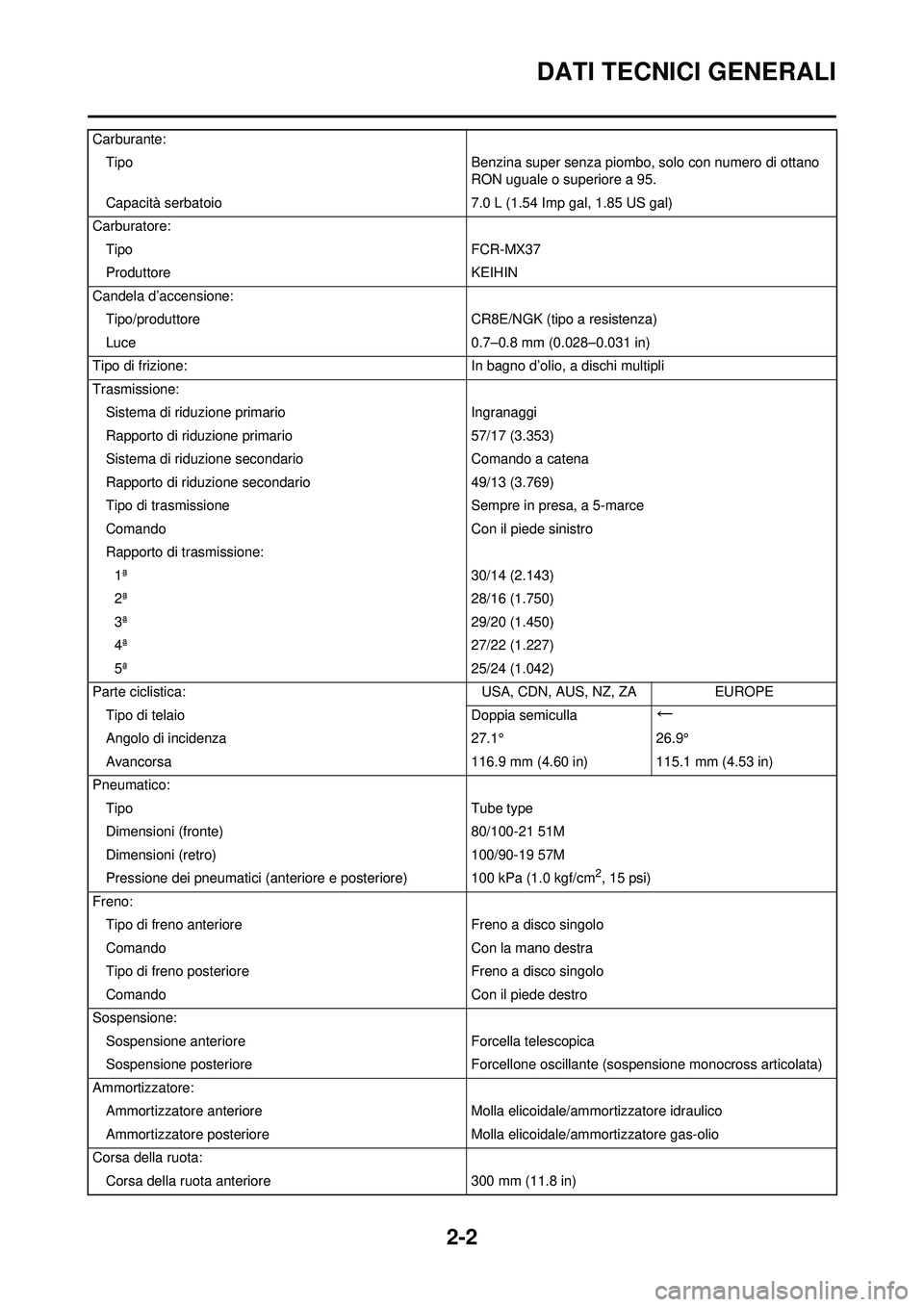

2-2
DATI TECNICI GENERALI
Carburante:Tipo Benzina super senza piombo, solo con numero di ottano
RON uguale o superiore a 95.
Capacità serbatoio 7.0 L (1.54 Imp gal, 1.85 US gal)
Carburatore: Tipo FCR-MX37
Produttore KEIHIN
Candela d’accensione: Tipo/produttore CR8E/NGK (tipo a resistenza)
Luce 0.7–0.8 mm (0.028–0.031 in)
Tipo di frizione: In bagno d’olio, a dischi multipli
Trasmissione: Sistema di riduzione primario Ingranaggi
Rapporto di riduzione primario 57/17 (3.353)
Sistema di riduzione secondario Comando a catena
Rapporto di riduzione secondario 49/13 (3.769)
Tipo di trasmissione Sempre in presa, a 5-marce
Comando Con il piede sinistro
Rapporto di trasmissione: 1ª 30/14 (2.143)
2ª 28/16 (1.750)
3ª 29/20 (1.450)
4ª 27/22 (1.227)
5ª 25/24 (1.042)
Parte ciclistica: USA, CDN, AUS, NZ, ZAEUROPE
Tipo di telaio Doppia semiculla
←
Angolo di incidenza27.1°26.9°
Avancorsa 116.9 mm (4.60 in) 115.1 mm (4.53 in)
Pneumatico: Tipo Tube type
Dimensioni (fronte) 80/100-21 51M
Dimensioni (retro) 100/90-19 57M
Pressione dei pneumatici (anteriore e posteriore) 100 kPa (1.0 kgf/cm
2, 15 psi)
Freno: Tipo di freno anteriore Freno a disco singolo
Comando Con la mano destra
Tipo di freno posteriore Freno a disco singolo
Comando Con il piede destro
Sospensione: Sospensione anteriore Forcella telescopica
Sospensione posteriore Forcellone oscillante (sospensione monocross articolata)
Ammortizzatore: Ammortizzatore anteriore Molla elicoidale/ammortizzatore idraulico
Ammortizzatore posteriore Molla elicoidale/ammortizzatore gas-olio
Corsa della ruota: Corsa della ruota anteriore 300 mm (11.8 in)

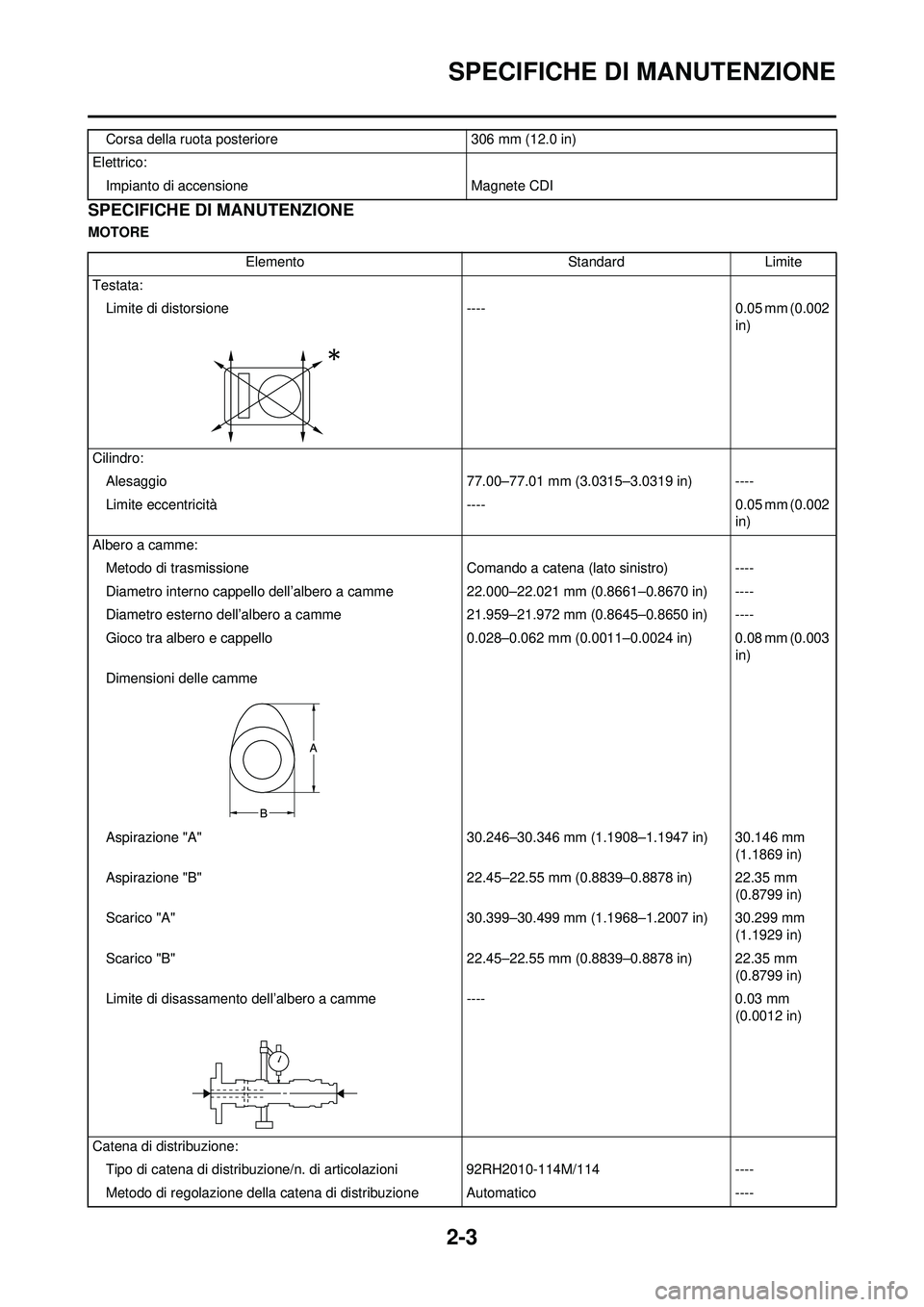

2-3
SPECIFICHE DI MANUTENZIONE
SPECIFICHE DI MANUTENZIONE
MOTORECorsa della ruota posteriore 306 mm (12.0 in)
Elettrico: Impianto di accensione Magnete CDI
Elemento StandardLimite
Testata: Limite di distorsione ----0.05 mm (0.002
in)
Cilindro: Alesaggio 77.00–77.01 mm (3.0315–3.0319 in) ----
Limite eccentricità ----0.05 mm (0.002
in)
Albero a camme: Metodo di trasmissione Comando a catena (lato sinistro) ----
Diametro interno cappello dell’albero a camme 22.000–22.021 mm (0.8661–0.8670 in) ----
Diametro esterno dell’albero a camme 21.959–21.972 mm (0.8645–0.8650 in) ----
Gioco tra albero e cappello 0.028–0.062 mm (0.0011–0.0024 in) 0.08 mm (0.003
in)
Dimensioni delle camme
Aspirazione "A" 30.246–30.346 mm (1.1908–1.1947 in) 30.146 mm
(1.1869 in)
Aspirazione "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm
(0.8799 in)
Scarico "A" 30.399–30.499 mm (1.1968–1.2007 in) 30.299 mm
(1.1929 in)
Scarico "B" 22.45–22.55 mm (0.8839–0.8878 in) 22.35 mm
(0.8799 in)
Limite di disassamento dell’albero a camme ----0.03 mm
(0.0012 in)
Catena di distribuzione: Tipo di catena di distribuzione/n. di articolazioni 92RH2010-114M/114 ----
Metodo di regolazione della catena di distribuzione Automatico ----

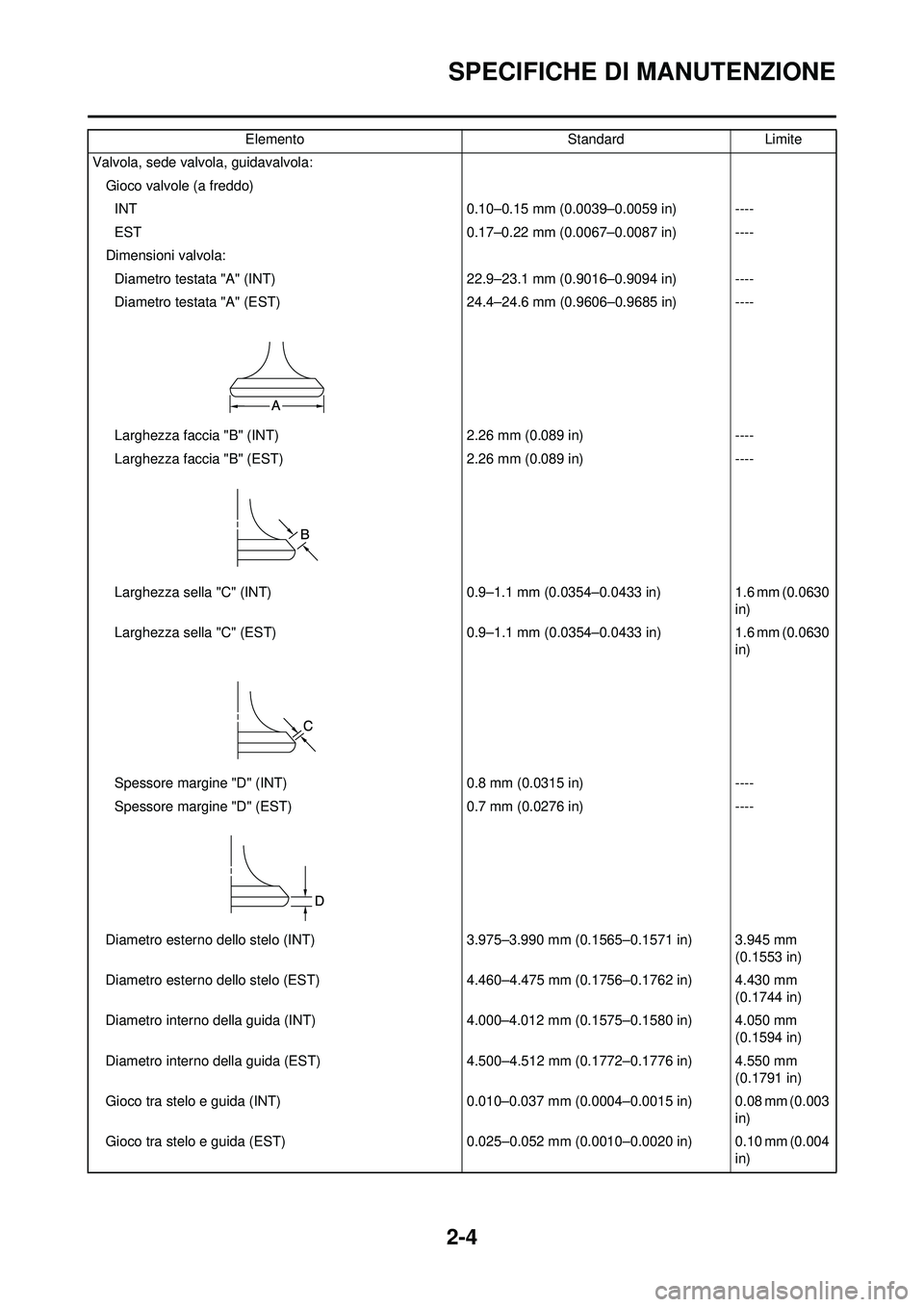

2-4
SPECIFICHE DI MANUTENZIONE
Valvola, sede valvola, guidavalvola:Gioco valvole (a freddo)INT 0.10–0.15 mm (0.0039–0.0059 in) ----
EST 0.17–0.22 mm (0.0067–0.0087 in) ----
Dimensioni valvola: Diametro testata "A" (INT) 22.9–23.1 mm (0.9016–0.9094 in) ----
Diametro testata "A" (EST) 24.4–24.6 mm (0.9606–0.9685 in) ----
Larghezza faccia "B" (INT) 2.26 mm (0.089 in)----
Larghezza faccia "B" (EST) 2.26 mm (0.089 in)----
Larghezza sella "C" (INT) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Larghezza sella "C" (EST) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Spessore margine "D" (INT) 0.8 mm (0.0315 in)----
Spessore margine "D" (EST) 0.7 mm (0.0276 in)----
Diametro esterno dello stelo (INT) 3.975–3.990 mm (0.1565–0.1571 in) 3.945 mm
(0.1553 in)
Diametro esterno dello stelo (EST) 4.460–4.475 mm (0.1756–0.1762 in) 4.430 mm
(0.1744 in)
Diametro interno della guida (INT) 4.000–4.012 mm (0.1575–0.1580 in) 4.050 mm
(0.1594 in)
Diametro interno della guida (EST) 4.500–4.512 mm (0.1772–0.1776 in) 4.550 mm
(0.1791 in)
Gioco tra stelo e guida (INT) 0.010–0.037 mm (0.0004–0.0015 in) 0.08 mm (0.003
in)
Gioco tra stelo e guida (EST) 0.025–0.052 mm (0.0010–0.0020 in) 0.10 mm (0.004
in)
Elemento
StandardLimite

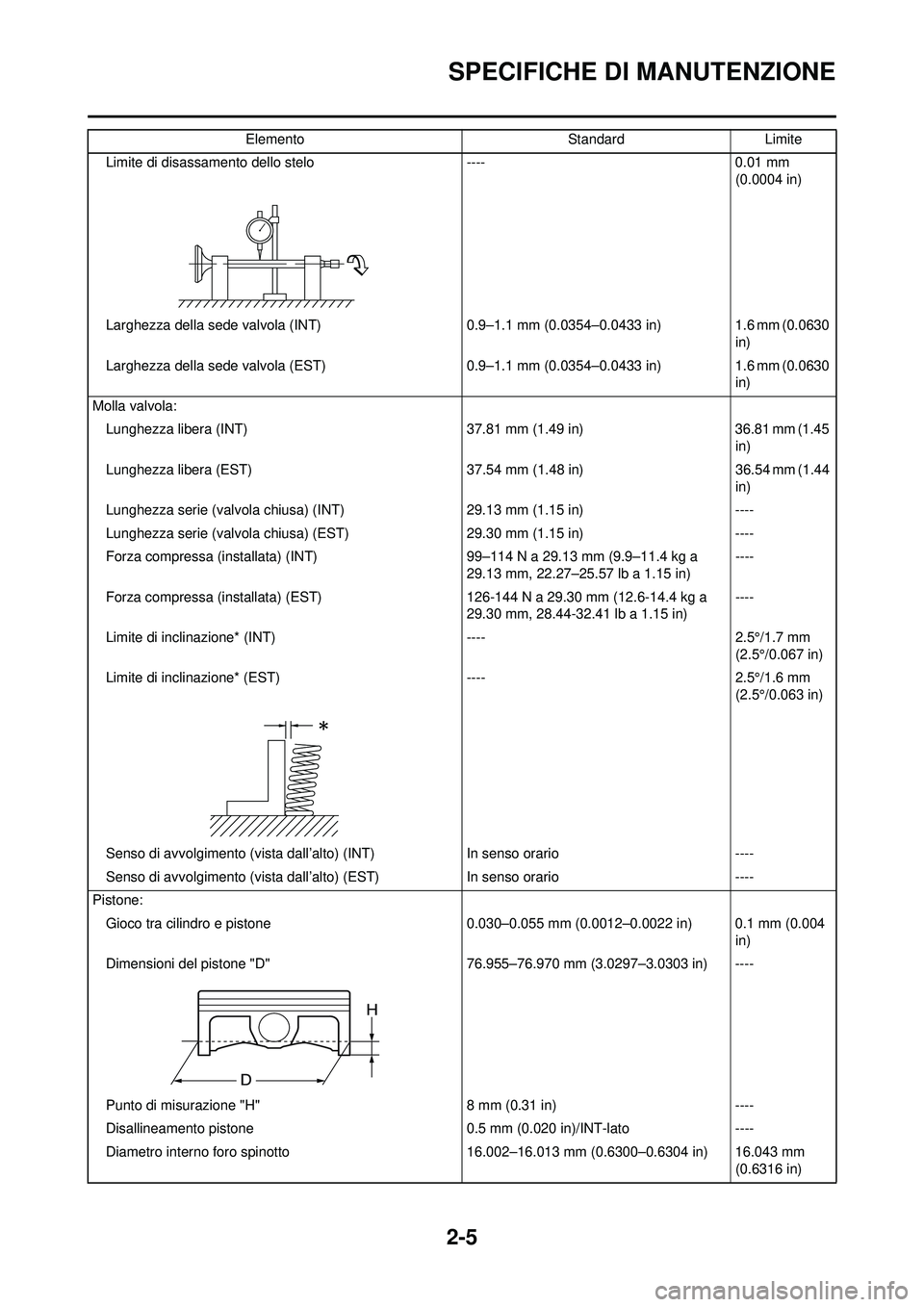

2-5
SPECIFICHE DI MANUTENZIONE
Limite di disassamento dello stelo----0.01 mm
(0.0004 in)
Larghezza della sede valvola (INT) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Larghezza della sede valvola (EST) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Molla valvola: Lunghezza libera (INT) 37.81 mm (1.49 in)36.81 mm (1.45
in)
Lunghezza libera (EST) 37.54 mm (1.48 in)36.54 mm (1.44
in)
Lunghezza serie (valvola chiusa) (INT) 29.13 mm (1.15 in)----
Lunghezza serie (valvola chiusa) (EST) 29.30 mm (1.15 in)----
Forza compressa (installata) (INT) 99–114 N a 29.13 mm (9.9–11.4 kg a
29.13 mm, 22.27–25.57 lb a 1.15 in) ----
Forza compressa (installata) (EST) 126-144 N a 29.30 mm (12.6-14.4 kg a
29.30 mm, 28.44-32.41 lb a 1.15 in) ----
Limite di inclinazione* (INT) ----2.5°/1.7 mm
(2.5°/0.067 in)
Limite di inclinazione* (EST) ----2.5°/1.6 mm
(2.5°/0.063 in)
Senso di avvolgimento (vista dall’alto) (INT) In senso orario----
Senso di avvolgimento (vista dall’alto) (EST) In senso orario----
Pistone: Gioco tra cilindro e pistone 0.030–0.055 mm (0.0012–0.0022 in) 0.1 mm (0.004
in)
Dimensioni del pistone "D" 76.955–76.970 mm (3.0297–3.0303 in) ----
Punto di misurazione "H" 8 mm (0.31 in)----
Disallineamento pistone 0.5 mm (0.020 in)/INT-lato----
Diametro interno foro spinotto 16.002–16.013 mm (0.6300–0.6304 in) 16.043 mm
(0.6316 in)
Elemento
StandardLimite

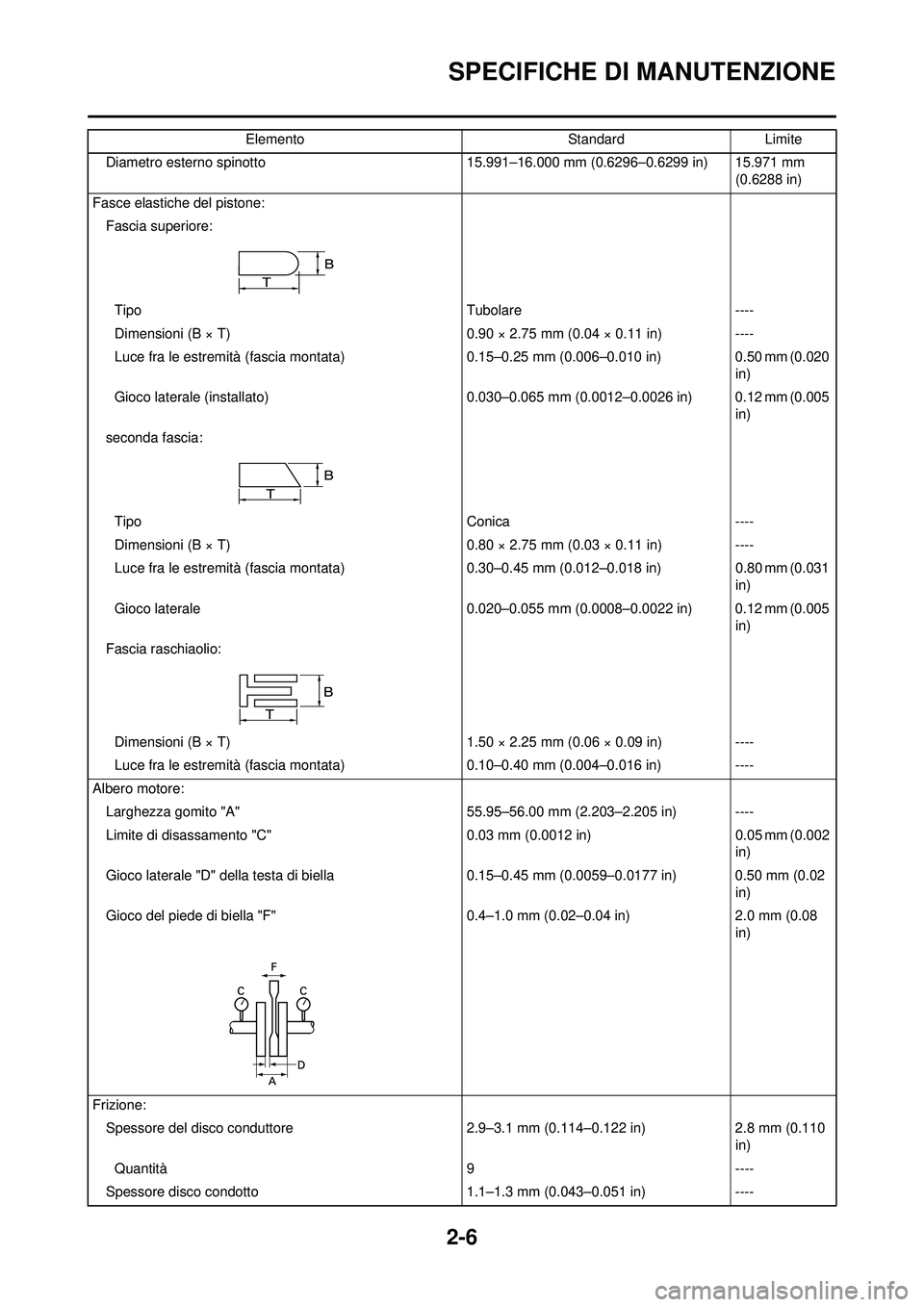

2-6
SPECIFICHE DI MANUTENZIONE
Diametro esterno spinotto15.991–16.000 mm (0.6296–0.6299 in) 15.971 mm
(0.6288 in)
Fasce elastiche del pistone: Fascia superiore:
Tipo Tubolare----
Dimensioni (B × T) 0.90 × 2.75 mm (0.04 × 0.11 in)----
Luce fra le estremità (fascia montata) 0.15–0.25 mm (0.006–0.010 in)0.50 mm (0.020
in)
Gioco laterale (installato) 0.030–0.065 mm (0.0012–0.0026 in) 0.12 mm (0.005
in)
seconda fascia:
Tipo Conica----
Dimensioni (B × T) 0.80 × 2.75 mm (0.03 × 0.11 in)----
Luce fra le estremità (fascia montata) 0.30–0.45 mm (0.012–0.018 in)0.80 mm (0.031
in)
Gioco laterale 0.020–0.055 mm (0.0008–0.0022 in) 0.12 mm (0.005
in)
Fascia raschiaolio:
Dimensioni (B × T) 1.50 × 2.25 mm (0.06 × 0.09 in)----
Luce fra le estremità (fascia montata) 0.10–0.40 mm (0.004–0.016 in)----
Albero motore: Larghezza gomito "A" 55.95–56.00 mm (2.203–2.205 in) ----
Limite di disassamento "C" 0.03 mm (0.0012 in)0.05 mm (0.002
in)
Gioco laterale "D" della testa di biella 0.15–0.45 mm (0.0059–0.0177 in) 0.50 mm (0.02
in)
Gioco del piede di biella "F" 0.4–1.0 mm (0.02–0.04 in)2.0 mm (0.08
in)
Frizione: Spessore del disco conduttore 2.9–3.1 mm (0.114–0.122 in)2.8 mm (0.110
in)
Quantità 9----
Spessore disco condotto 1.1–1.3 mm (0.043–0.051 in)----
Elemento
StandardLimite

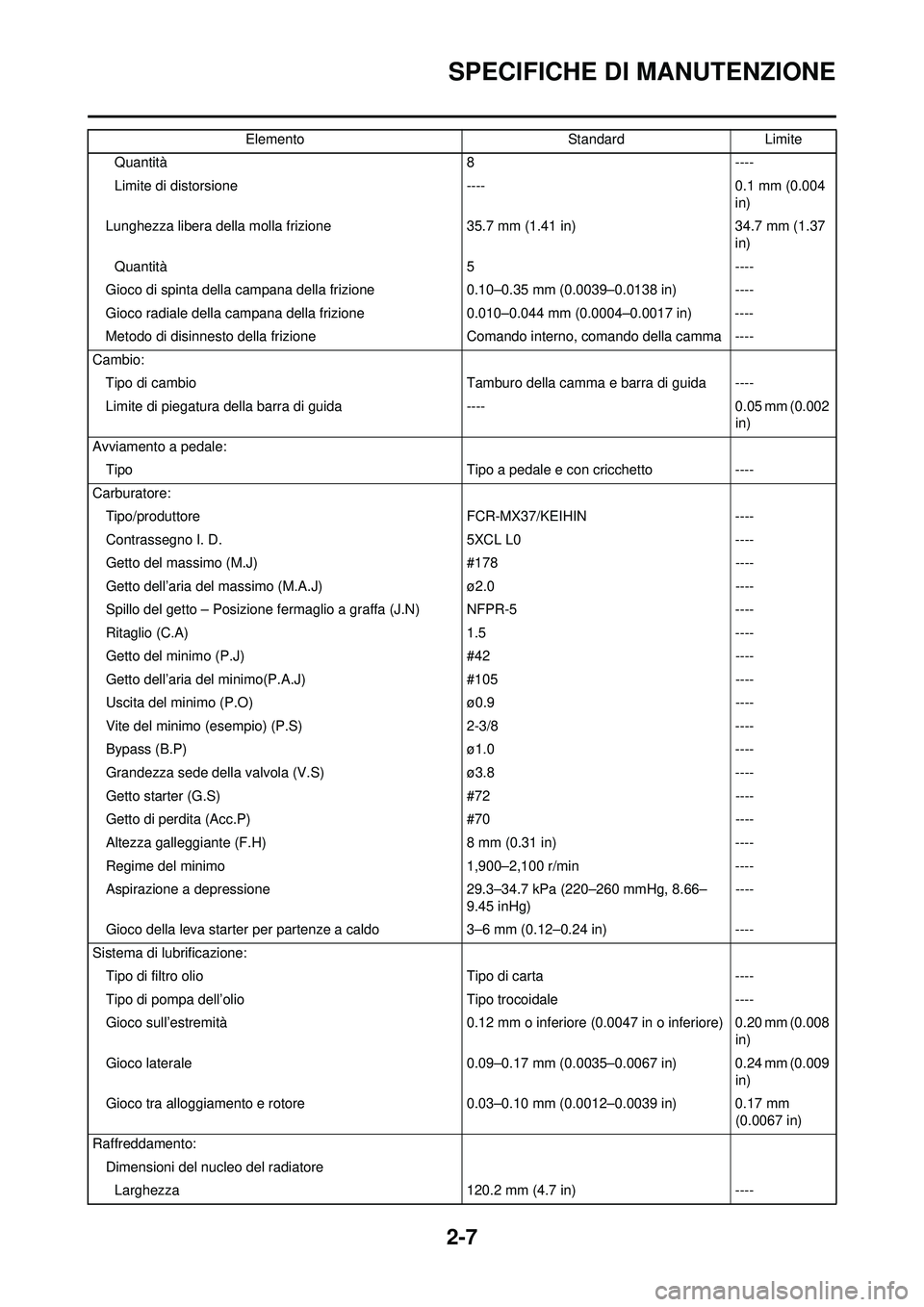

2-7
SPECIFICHE DI MANUTENZIONE
Quantità8----
Limite di distorsione ----0.1 mm (0.004
in)
Lunghezza libera della molla frizione 35.7 mm (1.41 in)34.7 mm (1.37
in)
Quantità 5----
Gioco di spinta della campana della frizione 0.10–0.35 mm (0.0039–0.0138 in) ----
Gioco radiale della campana della frizione 0.010–0.044 mm (0.0004–0.0017 in) ----
Metodo di disinnesto della frizione Comando interno, comando della camma ----
Cambio: Tipo di cambio Tamburo della camma e barra di guida ----
Limite di piegatura della barra di guida ----0.05 mm (0.002
in)
Avviamento a pedale: Tipo Tipo a pedale e con cricchetto----
Carburatore: Tipo/produttore FCR-MX37/KEIHIN----
Contrassegno I. D. 5XCL L0----
Getto del massimo (M.J) #178----
Getto dell’aria del massimo (M.A.J) ø2.0----
Spillo del getto – Posizione fermaglio a graffa (J.N) NFPR-5 ----
Ritaglio (C.A) 1.5----
Getto del minimo (P.J) #42----
Getto dell’aria del minimo(P.A.J) #105----
Uscita del minimo (P.O) ø0.9----
Vite del minimo (esempio) (P.S) 2-3/8----
Bypass (B.P) ø1.0----
Grandezza sede della valvola (V.S) ø3.8----
Getto starter (G.S) #72----
Getto di perdita (Acc.P) #70----
Altezza galleggiante (F.H) 8 mm (0.31 in)----
Regime del minimo 1,900–2,100 r/min----
Aspirazione a depressione 29.3–34.7 kPa (220–260 mmHg, 8.66–
9.45 inHg) ----
Gioco della leva starter per partenze a caldo 3–6 mm (0.12–0.24 in)----
Sistema di lubrificazione: Tipo di filtro olio Tipo di carta----
Tipo di pompa dell’olio Tipo trocoidale----
Gioco sull’estremità 0.12 mm o inferiore (0.0047 in o inferiore) 0.20 mm (0.008
in)
Gioco laterale 0.09–0.17 mm (0.0035–0.0067 in) 0.24 mm (0.009
in)
Gioco tra alloggiamento e rotore 0.03–0.10 mm (0.0012–0.0039 in) 0.17 mm
(0.0067 in)
Raffreddamento: Dimensioni del nucleo del radiatoreLarghezza 120.2 mm (4.7 in)----
Elemento
StandardLimite

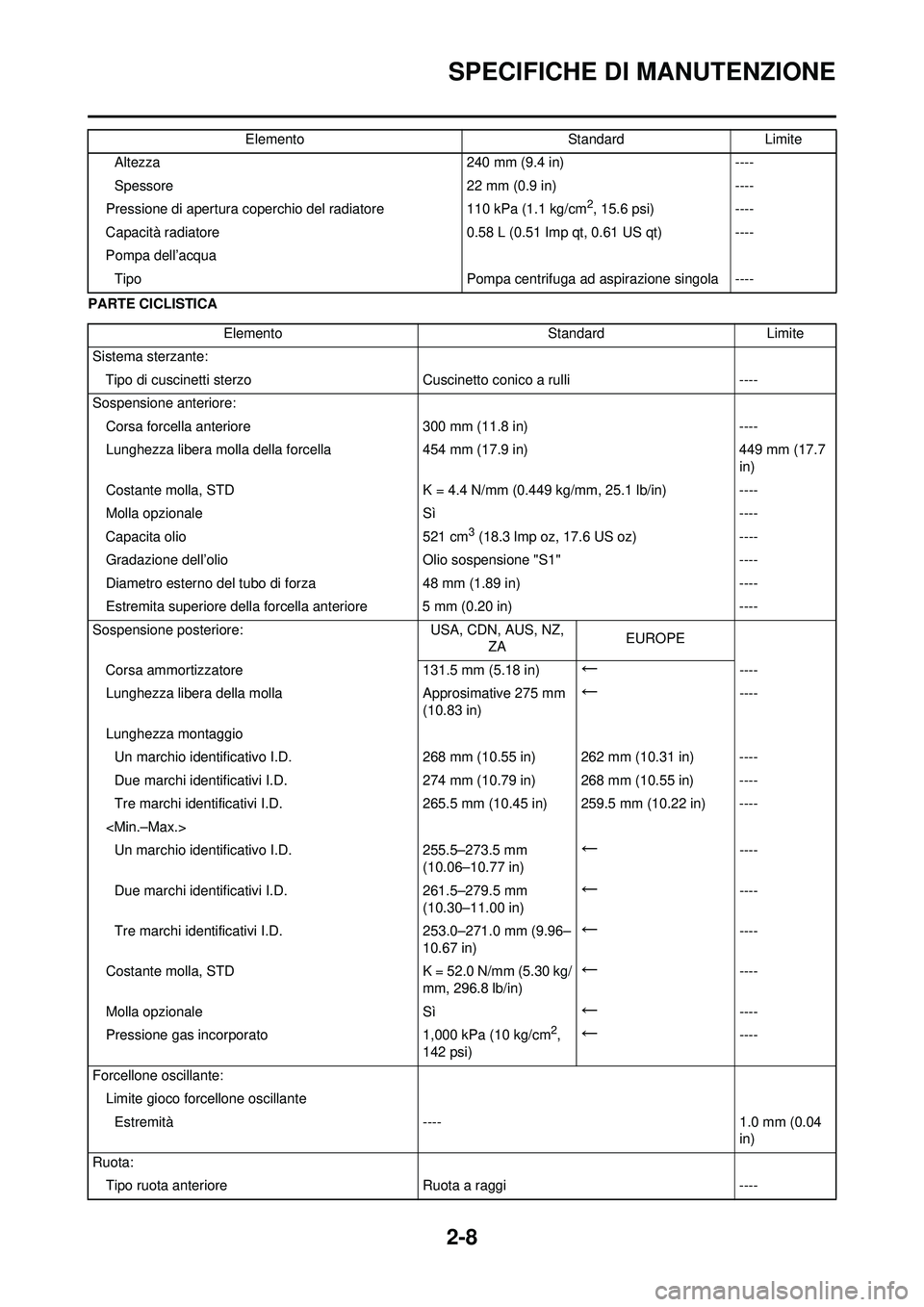

2-8
SPECIFICHE DI MANUTENZIONE
PARTE CICLISTICAAltezza
240 mm (9.4 in)----
Spessore 22 mm (0.9 in)----
Pressione di apertura coperchio del radiatore 110 kPa (1.1 kg/cm
2, 15.6 psi)----
Capacità radiatore 0.58 L (0.51 Imp qt, 0.61 US qt)----
Pompa dell’acqua Tipo Pompa centrifuga ad aspirazione singola ----
Elemento
StandardLimite
Elemento StandardLimite
Sistema sterzante: Tipo di cuscinetti sterzo Cuscinetto conico a rulli----
Sospensione anteriore: Corsa forcella anteriore 300 mm (11.8 in)----
Lunghezza libera molla della forcella 454 mm (17.9 in)449 mm (17.7
in)
Costante molla, STD K = 4.4 N/mm (0.449 kg/mm, 25.1 lb/in)----
Molla opzionale Sì----
Capacita olio 521 cm
3 (18.3 lmp oz, 17.6 US oz)----
Gradazione dell’olio Olio sospensione "S1"----
Diametro esterno del tubo di forza 48 mm (1.89 in)----
Estremita superiore della forcella anteriore 5 mm (0.20 in) ----
Sospensione posteriore: USA, CDN, AUS, NZ,
ZA EUROPE
Corsa ammortizzatore 131.5 mm (5.18 in)
←----
Lunghezza libera della molla Approsimative 275 mm (10.83 in)
←----
Lunghezza montaggio Un marchio identificativo I.D. 268 mm (10.55 in) 262 mm (10.31 in) ----
Due marchi identificativi I.D. 274 mm (10.79 in) 268 mm (10.55 in) ----
Tre marchi identificativi I.D. 265.5 mm (10.45 in) 259.5 mm (10.22 in) ----
Un marchio identificativo I.D. 255.5–273.5 mm (10.06–10.77 in)
←----
Due marchi identificativi I.D. 261.5–279.5 mm
(10.30–11.00 in)
←----
Tre marchi identificativi I.D. 253.0–271.0 mm (9.96–
10.67 in)
←----
Costante molla, STD K = 52.0 N/mm (5.30 kg/ mm, 296.8 lb/in)
←----
Molla opzionale Sì
←----
Pressione gas incorporato 1,000 kPa (10 kg/cm
2,
142 psi)←----
Forcellone oscillante: Limite gioco forcellone oscillanteEstremità ---- 1.0 mm (0.04 in)
Ruota: Tipo ruota anteriore Ruota a raggi----

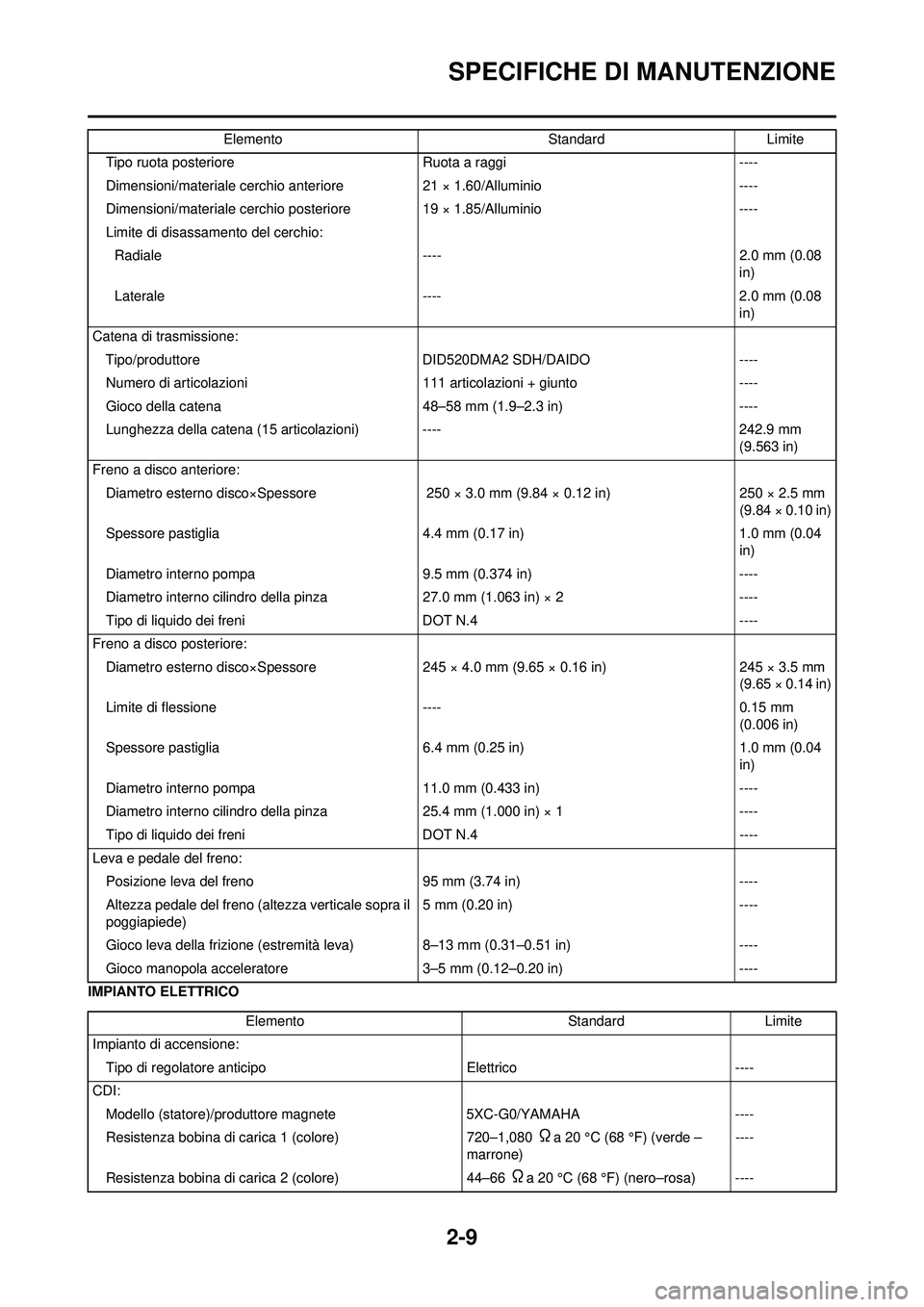

2-9
SPECIFICHE DI MANUTENZIONE
IMPIANTO ELETTRICOTipo ruota posteriore Ruota a raggi ----
Dimensioni/materiale cerchio anteriore 21 × 1.60/Alluminio ----
Dimensioni/materiale cerchio posteriore 19 × 1.85/Alluminio ----
Limite di disassamento del cerchio:
Radiale ---- 2.0 mm (0.08
in)
Laterale ---- 2.0 mm (0.08
in)
Catena di trasmissione: Tipo/produttore DID520DMA2 SDH/DAIDO ----
Numero di articolazioni 111 articolazioni + giunto----
Gioco della catena 48–58 mm (1.9–2.3 in)----
Lunghezza della catena (15 articolazioni) ---- 242.9 mm
(9.563 in)
Freno a disco anteriore: Diametro esterno disco×Spessore 250 × 3.0 mm (9.84 × 0.12 in)250 × 2.5 mm
(9.84 × 0.10 in)
Spessore pastiglia 4.4 mm (0.17 in)1.0 mm (0.04
in)
Diametro interno pompa 9.5 mm (0.374 in)----
Diametro interno cilindro della pinza 27.0 mm (1.063 in) × 2----
Tipo di liquido dei freni DOT N.4 ----
Freno a disco posteriore: Diametro esterno disco×Spessore 245 × 4.0 mm (9.65 × 0.16 in)245 × 3.5 mm
(9.65 × 0.14 in)
Limite di flessione ----0.15 mm
(0.006 in)
Spessore pastiglia 6.4 mm (0.25 in)1.0 mm (0.04
in)
Diametro interno pompa 11.0 mm (0.433 in)----
Diametro interno cilindro della pinza 25.4 mm (1.000 in) × 1----
Tipo di liquido dei freni DOT N.4 ----
Leva e pedale del freno: Posizione leva del freno 95 mm (3.74 in)----
Altezza pedale del freno (altezza verticale sopra il
poggiapiede) 5 mm (0.20 in)
----
Gioco leva della frizione (estremità leva) 8–13 mm (0.31–0.51 in) ----
Gioco manopola acceleratore 3–5 mm (0.12–0.20 in)----
Elemento
StandardLimite
Elemento StandardLimite
Impianto di accensione: Tipo di regolatore anticipo Elettrico----
CDI: Modello (statore)/produttore magnete 5XC-G0/YAMAHA----
Resistenza bobina di carica 1 (colore) 720–1,080
Ωa 20 °C (68 °F) (verde –
marrone) ----
Resistenza bobina di carica 2 (colore) 44–66
Ωa 20 °C (68 °F) (nero–rosa) ----

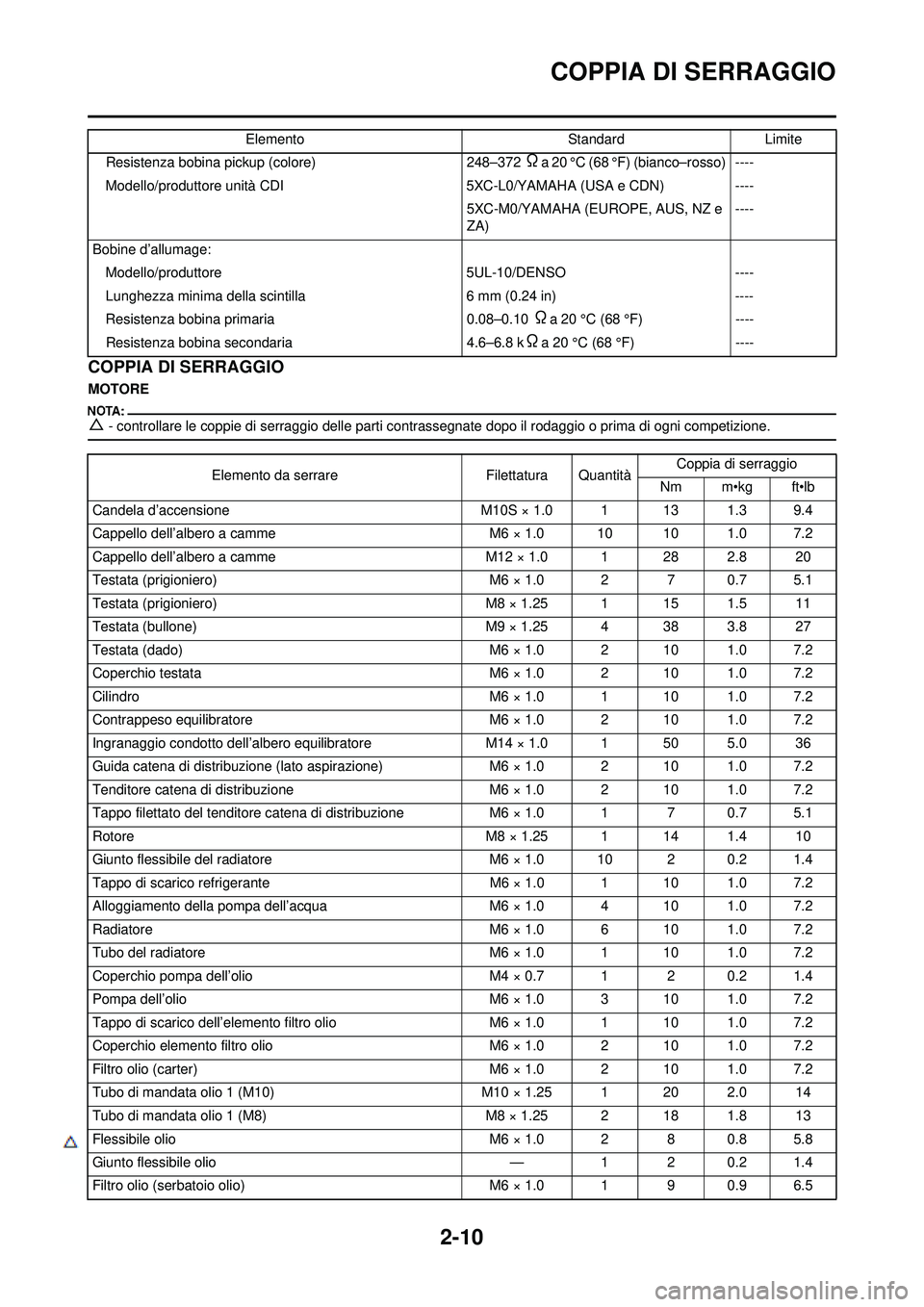

2-10
COPPIA DI SERRAGGIO
COPPIA DI SERRAGGIO
MOTORE
△- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competizione.
Resistenza bobina pickup (colore)248–372 Ωa 20 °C (68 °F) (bianco–rosso) ----
Modello/produttore unità CDI 5XC-L0/YAMAHA (USA e CDN) ---- 5XC-M0/YAMAHA (EUROPE, AUS, NZ e
ZA)----
Bobine d’allumage: Modello/produttore 5UL-10/DENSO ----
Lunghezza minima della scintilla 6 mm (0.24 in) ----
Resistenza bobina primaria 0.08–0.10
Ωa 20 °C (68 °F) ----
Resistenza bobina secondaria 4.6–6.8 k
Ωa 20 °C (68 °F)----
Elemento
StandardLimite
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
Candela d’accensione M10S × 1.0 1 13 1.3 9.4
Cappello dell’albero a camme M6 × 1.0 10 10 1.0 7.2
Cappello dell’albero a camme M12 × 1.0 1 28 2.8 20
Testata (prigioniero) M6 × 1.0 2 7 0.7 5.1
Testata (prigioniero) M8 × 1.25 1 15 1.5 11
Testata (bullone) M9 × 1.25 4 38 3.8 27
Testata (dado) M6 × 1.0 2 10 1.0 7.2
Coperchio testata M6 × 1.0 2 10 1.0 7.2
Cilindro M6 × 1.0 1 10 1.0 7.2
Contrappeso equilibratore M6 × 1.0 2 10 1.0 7.2
Ingranaggio condotto dell’albero equilibratore M14 × 1.0 1 50 5.0 36
Guida catena di distribuzione (lato aspirazione) M6 × 1.0 2 10 1.0 7.2
Tenditore catena di distribuzione M6 × 1.0 2 10 1.0 7.2
Tappo filettato del tenditore catena di distribuzione M6 × 1.0 1 7 0.7 5.1
Rotore M8 × 1.25 1 14 1.4 10
Giunto flessibile del radiatore M6 × 1.0 10 2 0.2 1.4
Tappo di scarico refrigerante M6 × 1.0 1 10 1.0 7.2
Alloggiamento della pompa dell’acqua M6 × 1.0 4 10 1.0 7.2
Radiatore M6 × 1.0 6 10 1.0 7.2
Tubo del radiatore M6 × 1.0 1 10 1.0 7.2
Coperchio pompa dell’olio M4 × 0.7 1 2 0.2 1.4
Pompa dell’olio M6 × 1.0 3 10 1.0 7.2
Tappo di scarico dell’elemento filtro olio M6 × 1.0 1 10 1.0 7.2
Coperchio elemento filtro olio M6 × 1.0 2 10 1.0 7.2
Filtro olio (carter) M6 × 1.0 2 10 1.0 7.2
Tubo di mandata olio 1 (M10) M10 × 1.25 1 20 2.0 14
Tubo di mandata olio 1 (M8) M8 × 1.25 2 18 1.8 13
Flessibile olio M6 × 1.0 2 8 0.8 5.8
△Giunto flessibile olio —1 2 0.2 1.4
Filtro olio (serbatoio olio) M6 × 1.0 1 9 0.9 6.5
