YAMAHA YZ250F 2009 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2009, Model line: YZ250F, Model: YAMAHA YZ250F 2009Pages: 196, PDF-Größe: 12.8 MB
Page 31 of 196

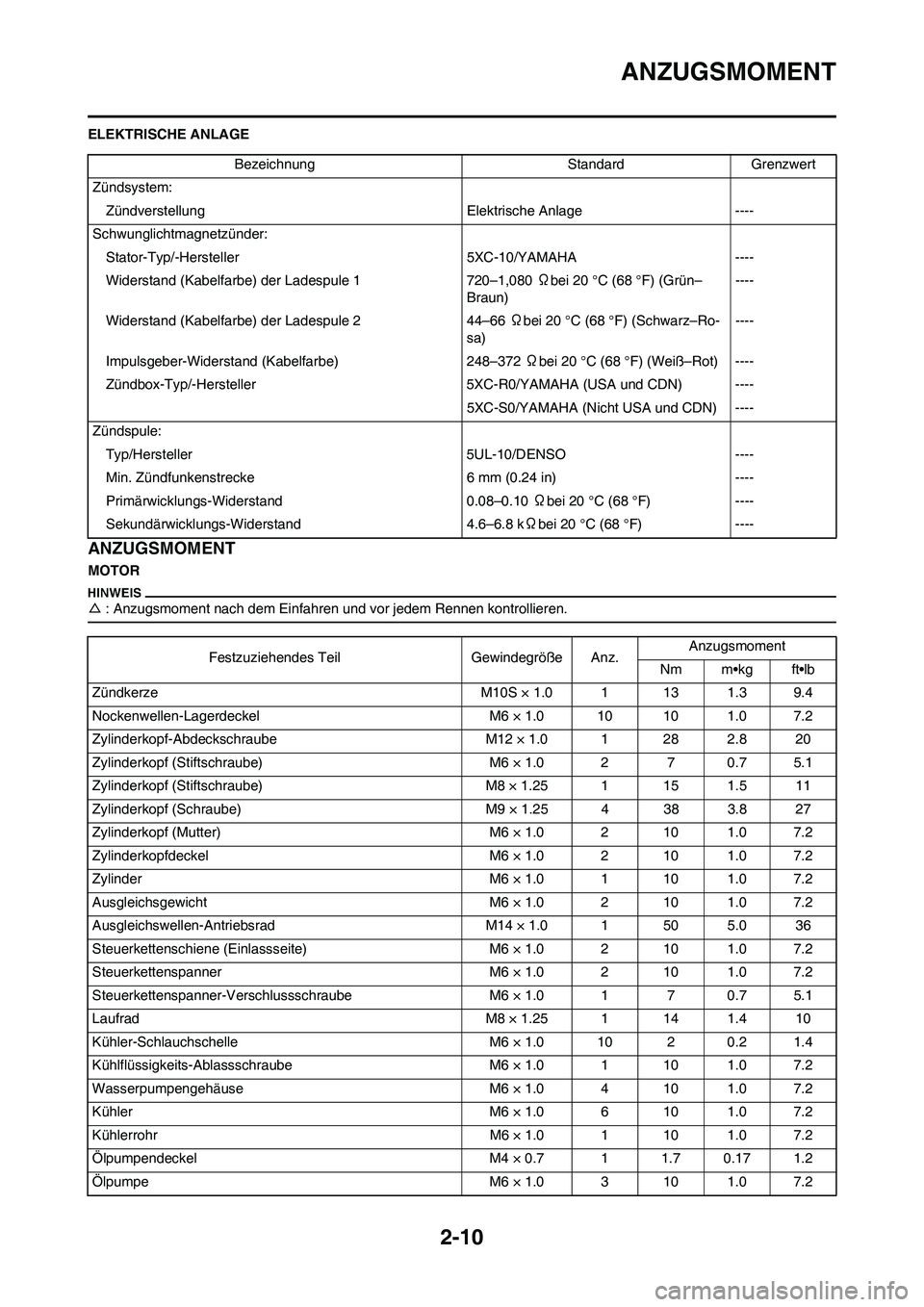

2-10
ANZUGSMOMENT
ELEKTRISCHE ANLAGE
ANZUGSMOMENT
MOTOR
△: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrische Anlage ----
Schwunglichtmagnetzünder:
Stator-Typ/-Hersteller 5XC-10/YAMAHA ----
Widerstand (Kabelfarbe) der Ladespule 1 720–1,080 Ωbei 20 °C (68 °F) (Grün–
Braun)----
Widerstand (Kabelfarbe) der Ladespule 2 44–66 Ωbei 20 °C (68 °F) (Schwarz–Ro-
sa)----
Impulsgeber-Widerstand (Kabelfarbe) 248–372 Ωbei 20 °C (68 °F) (Weiß–Rot) ----
Zündbox-Typ/-Hersteller 5XC-R0/YAMAHA (USA und CDN) ----
5XC-S0/YAMAHA (Nicht USA und CDN) ----
Zündspule:
Typ/Hersteller 5UL-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0.24 in) ----
Primärwicklungs-Widerstand 0.08–0.10 Ωbei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4.6–6.8 kΩbei 20 °C (68 °F) ----
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Zündkerze M10S × 1.0 1 13 1.3 9.4
Nockenwellen-Lagerdeckel M6 × 1.0 10 10 1.0 7.2
Zylinderkopf-Abdeckschraube M12 × 1.0 1 28 2.8 20
Zylinderkopf (Stiftschraube) M6 × 1.0 2 7 0.7 5.1
Zylinderkopf (Stiftschraube) M8 × 1.25 1 15 1.5 11
Zylinderkopf (Schraube) M9 × 1.25 4 38 3.8 27
Zylinderkopf (Mutter) M6 × 1.0 2 10 1.0 7.2
Zylinderkopfdeckel M6 × 1.0 2 10 1.0 7.2
Zylinder M6 × 1.0 1 10 1.0 7.2
Ausgleichsgewicht M6 × 1.0 2 10 1.0 7.2
Ausgleichswellen-Antriebsrad M14 × 1.0 1 50 5.0 36
Steuerkettenschiene (Einlassseite) M6 × 1.0 2 10 1.0 7.2
Steuerkettenspanner M6 × 1.0 2 10 1.0 7.2
Steuerkettenspanner-Verschlussschraube M6 × 1.0 1 7 0.7 5.1
Laufrad M8 × 1.25 1 14 1.4 10
Kühler-Schlauchschelle M6 × 1.0 10 2 0.2 1.4
Kühlflüssigkeits-Ablassschraube M6 × 1.0 1 10 1.0 7.2
Wasserpumpengehäuse M6 × 1.0 4 10 1.0 7.2
Kühler M6 × 1.0 6 10 1.0 7.2
Kühlerrohr M6 × 1.0 1 10 1.0 7.2
Ölpumpendeckel M4 × 0.7 1 1.7 0.17 1.2
Ölpumpe M6 × 1.0 3 10 1.0 7.2
Page 32 of 196

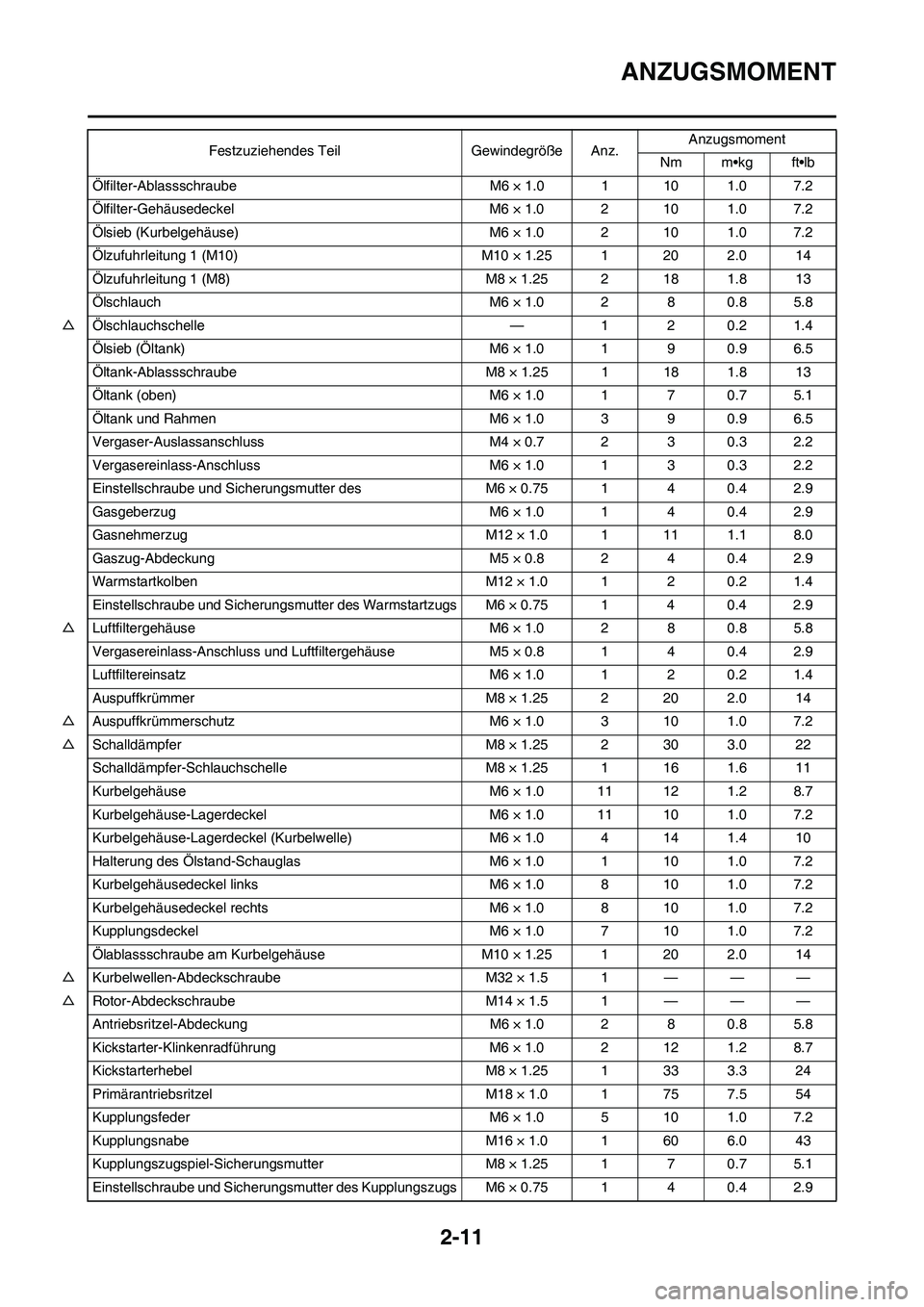

2-11
ANZUGSMOMENT
Ölfilter-Ablassschraube M6 × 1.0 1 10 1.0 7.2
Ölfilter-Gehäusedeckel M6 × 1.0 2 10 1.0 7.2
Ölsieb (Kurbelgehäuse) M6 × 1.0 2 10 1.0 7.2
Ölzufuhrleitung 1 (M10) M10 × 1.25 1 20 2.0 14
Ölzufuhrleitung 1 (M8) M8 × 1.25 2 18 1.8 13
Ölschlauch M6 × 1.0 2 8 0.8 5.8
△Ölschlauchschelle — 1 2 0.2 1.4
Ölsieb (Öltank) M6 × 1.0 1 9 0.9 6.5
Öltank-Ablassschraube M8 × 1.25 1 18 1.8 13
Öltank (oben) M6 × 1.0 1 7 0.7 5.1
Öltank und Rahmen M6 × 1.0 3 9 0.9 6.5
Vergaser-Auslassanschluss M4 × 0.7 2 3 0.3 2.2
Vergasereinlass-Anschluss M6 × 1.0 1 3 0.3 2.2
Einstellschraube und Sicherungsmutter des M6 × 0.75 1 4 0.4 2.9
Gasgeberzug M6 × 1.0 1 4 0.4 2.9
Gasnehmerzug M12 × 1.0 1 11 1.1 8.0
Gaszug-Abdeckung M5 × 0.8 2 4 0.4 2.9
Warmstartkolben M12 × 1.0 1 2 0.2 1.4
Einstellschraube und Sicherungsmutter des Warmstartzugs M6 × 0.75 1 4 0.4 2.9
△Luftfiltergehäuse M6 × 1.0 2 8 0.8 5.8
Vergasereinlass-Anschluss und Luftfiltergehäuse M5 × 0.8 1 4 0.4 2.9
Luftfiltereinsatz M6 × 1.0 1 2 0.2 1.4
Auspuffkrümmer M8 × 1.25 2 20 2.0 14
△Auspuffkrümmerschutz M6 × 1.0 3 10 1.0 7.2
△Schalldämpfer M8 × 1.25 2 30 3.0 22
Schalldämpfer-Schlauchschelle M8 × 1.25 1 16 1.6 11
Kurbelgehäuse M6 × 1.0 11 12 1.2 8.7
Kurbelgehäuse-Lagerdeckel M6 × 1.0 11 10 1.0 7.2
Kurbelgehäuse-Lagerdeckel (Kurbelwelle) M6 × 1.0 4 14 1.4 10
Halterung des Ölstand-Schauglas M6 × 1.0 1 10 1.0 7.2
Kurbelgehäusedeckel links M6 × 1.0 8 10 1.0 7.2
Kurbelgehäusedeckel rechts M6 × 1.0 8 10 1.0 7.2
Kupplungsdeckel M6 × 1.0 7 10 1.0 7.2
Ölablassschraube am Kurbelgehäuse M10 × 1.25 1 20 2.0 14
△Kurbelwellen-Abdeckschraube M32 × 1.5 1 — — —
△Rotor-Abdeckschraube M14 × 1.5 1 — — —
Antriebsritzel-Abdeckung M6 × 1.0 2 8 0.8 5.8
Kickstarter-Klinkenradführung M6 × 1.0 2 12 1.2 8.7
Kickstarterhebel M8 × 1.25 1 33 3.3 24
Primärantriebsritzel M18 × 1.0 1 75 7.5 54
Kupplungsfeder M6 × 1.0 5 10 1.0 7.2
Kupplungsnabe M16 × 1.0 1 60 6.0 43
Kupplungszugspiel-Sicherungsmutter M8 × 1.25 1 7 0.7 5.1
Einstellschraube und Sicherungsmutter des Kupplungszugs M6 × 0.75 1 4 0.4 2.9Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Page 33 of 196

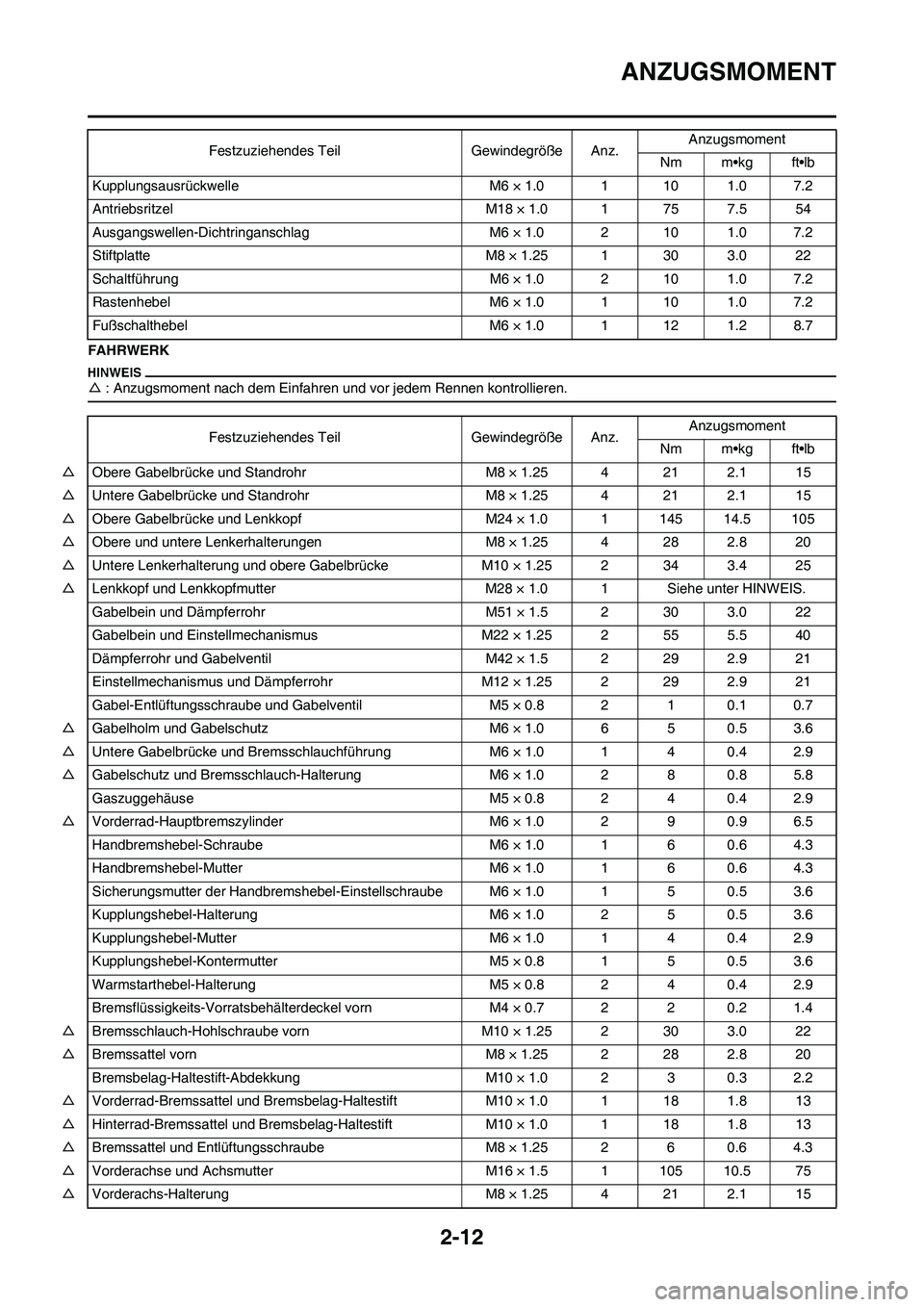

2-12
ANZUGSMOMENT
FAHRWERK
△: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
Kupplungsausrückwelle M6 × 1.0 1 10 1.0 7.2
Antriebsritzel M18 × 1.0 1 75 7.5 54
Ausgangswellen-Dichtringanschlag M6 × 1.0 2 10 1.0 7.2
Stiftplatte M8 × 1.25 1 30 3.0 22
Schaltführung M6 × 1.0 2 10 1.0 7.2
Rastenhebel M6 × 1.0 1 10 1.0 7.2
Fußschalthebel M6 × 1.0 1 12 1.2 8.7Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
△Obere Gabelbrücke und Standrohr M8 × 1.25 4 21 2.1 15
△Untere Gabelbrücke und Standrohr M8 × 1.25 4 21 2.1 15
△Obere Gabelbrücke und Lenkkopf M24 × 1.0 1 145 14.5 105
△Obere und untere Lenkerhalterungen M8 × 1.25 4 28 2.8 20
△Untere Lenkerhalterung und obere Gabelbrücke M10 × 1.25 2 34 3.4 25
△Lenkkopf und Lenkkopfmutter M28 × 1.0 1 Siehe unter HINWEIS.
Gabelbein und Dämpferrohr M51 × 1.5 2 30 3.0 22
Gabelbein und Einstellmechanismus M22 × 1.25 2 55 5.5 40
Dämpferrohr und Gabelventil M42 × 1.5 2 29 2.9 21
Einstellmechanismus und Dämpferrohr M12 × 1.25 2 29 2.9 21
Gabel-Entlüftungsschraube und Gabelventil M5 × 0.8 2 1 0.1 0.7
△Gabelholm und Gabelschutz M6 × 1.0 6 5 0.5 3.6
△Untere Gabelbrücke und Bremsschlauchführung M6 × 1.0 1 4 0.4 2.9
△Gabelschutz und Bremsschlauch-Halterung M6 × 1.0 2 8 0.8 5.8
Gaszuggehäuse M5 × 0.8 2 4 0.4 2.9
△Vorderrad-Hauptbremszylinder M6 × 1.0 2 9 0.9 6.5
Handbremshebel-Schraube M6 × 1.0 1 6 0.6 4.3
Handbremshebel-Mutter M6 × 1.0 1 6 0.6 4.3
Sicherungsmutter der Handbremshebel-Einstellschraube M6 × 1.0 1 5 0.5 3.6
Kupplungshebel-Halterung M6 × 1.0 2 5 0.5 3.6
Kupplungshebel-Mutter M6 × 1.0 1 4 0.4 2.9
Kupplungshebel-Kontermutter M5 × 0.8 1 5 0.5 3.6
Warmstarthebel-Halterung M5 × 0.8 2 4 0.4 2.9
Bremsflüssigkeits-Vorratsbehälterdeckel vorn M4 × 0.7 2 2 0.2 1.4
△Bremsschlauch-Hohlschraube vorn M10 × 1.25 2 30 3.0 22
△Bremssattel vorn M8 × 1.25 2 28 2.8 20
Bremsbelag-Haltestift-Abdekkung M10 × 1.0 2 3 0.3 2.2
△Vorderrad-Bremssattel und Bremsbelag-Haltestift M10 × 1.0 1 18 1.8 13
△Hinterrad-Bremssattel und Bremsbelag-Haltestift M10 × 1.0 1 18 1.8 13
△Bremssattel und Entlüftungsschraube M8 × 1.25 2 6 0.6 4.3
△Vorderachse und Achsmutter M16 × 1.5 1 105 10.5 75
△Vorderachs-Halterung M8 × 1.25 4 21 2.1 15
Page 34 of 196

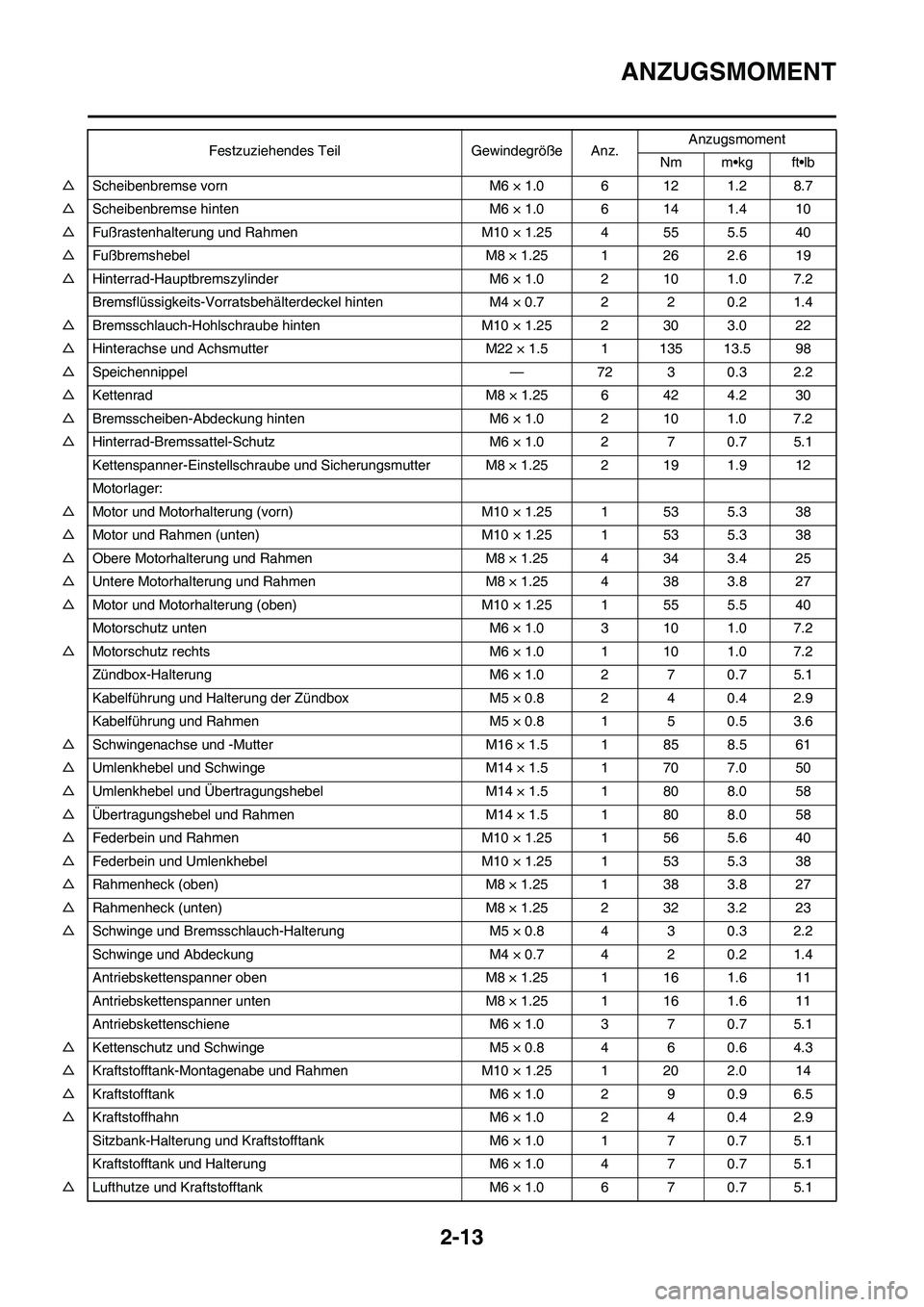

2-13
ANZUGSMOMENT
△Scheibenbremse vorn M6 × 1.0 6 12 1.2 8.7
△Scheibenbremse hinten M6 × 1.0 6 14 1.4 10
△Fußrastenhalterung und Rahmen M10 × 1.25 4 55 5.5 40
△Fußbremshebel M8 × 1.25 1 26 2.6 19
△Hinterrad-Hauptbremszylinder M6 × 1.0 2 10 1.0 7.2
Bremsflüssigkeits-Vorratsbehälterdeckel hinten M4 × 0.7 2 2 0.2 1.4
△Bremsschlauch-Hohlschraube hinten M10 × 1.25 2 30 3.0 22
△Hinterachse und Achsmutter M22 × 1.5 1 135 13.5 98
△Speichennippel — 72 3 0.3 2.2
△Kettenrad M8 × 1.25 6 42 4.2 30
△Bremsscheiben-Abdeckung hinten M6 × 1.0 2 10 1.0 7.2
△Hinterrad-Bremssattel-Schutz M6 × 1.0 2 7 0.7 5.1
Kettenspanner-Einstellschraube und Sicherungsmutter M8 × 1.25 2 19 1.9 12
Motorlager:
△Motor und Motorhalterung (vorn) M10 × 1.25 1 53 5.3 38
△Motor und Rahmen (unten) M10 × 1.25 1 53 5.3 38
△Obere Motorhalterung und Rahmen M8 × 1.25 4 34 3.4 25
△Untere Motorhalterung und Rahmen M8 × 1.25 4 38 3.8 27
△Motor und Motorhalterung (oben) M10 × 1.25 1 55 5.5 40
Motorschutz unten M6 × 1.0 3 10 1.0 7.2
△Motorschutz rechts M6 × 1.0 1 10 1.0 7.2
Zündbox-Halterung M6 × 1.0 2 7 0.7 5.1
Kabelführung und Halterung der Zündbox M5 × 0.8 2 4 0.4 2.9
Kabelführung und Rahmen M5 × 0.8 1 5 0.5 3.6
△Schwingenachse und -Mutter M16 × 1.5 1 85 8.5 61
△Umlenkhebel und Schwinge M14 × 1.5 1 70 7.0 50
△Umlenkhebel und Übertragungshebel M14 × 1.5 1 80 8.0 58
△Übertragungshebel und Rahmen M14 × 1.5 1 80 8.0 58
△Federbein und Rahmen M10 × 1.25 1 56 5.6 40
△Federbein und Umlenkhebel M10 × 1.25 1 53 5.3 38
△Rahmenheck (oben) M8 × 1.25 1 38 3.8 27
△Rahmenheck (unten) M8 × 1.25 2 32 3.2 23
△Schwinge und Bremsschlauch-Halterung M5 × 0.8 4 3 0.3 2.2
Schwinge und Abdeckung M4 × 0.7 4 2 0.2 1.4
Antriebskettenspanner oben M8 × 1.25 1 16 1.6 11
Antriebskettenspanner unten M8 × 1.25 1 16 1.6 11
Antriebskettenschiene M6 × 1.0 3 7 0.7 5.1
△Kettenschutz und Schwinge M5 × 0.8 4 6 0.6 4.3
△Kraftstofftank-Montagenabe und Rahmen M10 × 1.25 1 20 2.0 14
△Kraftstofftank M6 × 1.0 2 9 0.9 6.5
△Kraftstoffhahn M6 × 1.0 2 4 0.4 2.9
Sitzbank-Halterung und Kraftstofftank M6 × 1.0 1 7 0.7 5.1
Kraftstofftank und Halterung M6 × 1.0 4 7 0.7 5.1
△Lufthutze und Kraftstofftank M6 × 1.0 6 7 0.7 5.1Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb

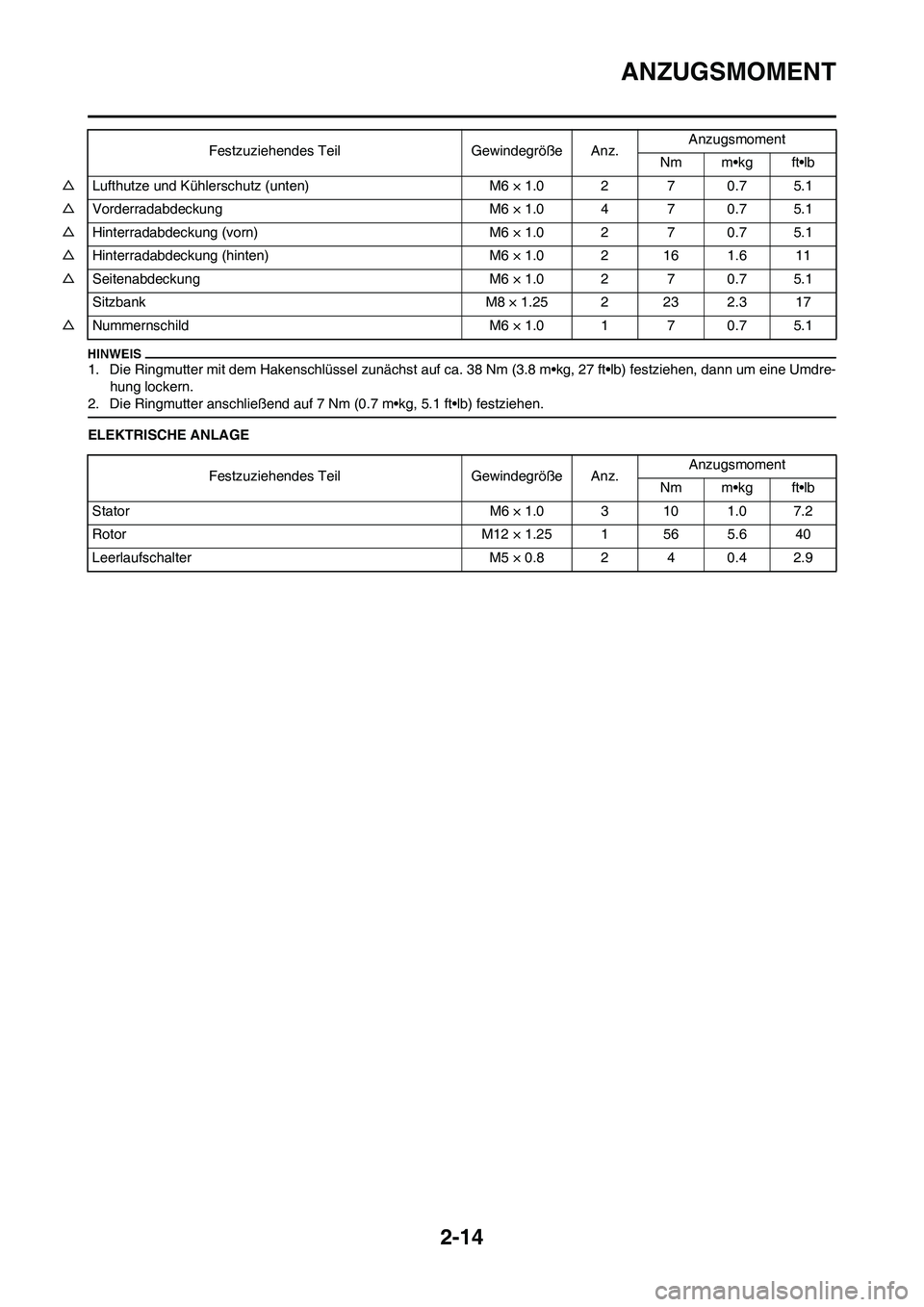

Page 35 of 196
2-14
ANZUGSMOMENT
1. Die Ringmutter mit dem Hakenschlüssel zunächst auf ca. 38 Nm (3.8 m•kg, 27 ft•lb) festziehen, dann um eine Umdre-
hung lockern.
2. Die Ringmutter anschließend auf 7 Nm (0.7 m•kg, 5.1 ft•lb) festziehen.
ELEKTRISCHE ANLAGE △Lufthutze und Kühlerschutz (unten) M6 × 1.0 2 7 0.7 5.1
△Vorderradabdeckung M6 × 1.0 4 7 0.7 5.1
△Hinterradabdeckung (vorn) M6 × 1.0 2 7 0.7 5.1
△Hinterradabdeckung (hinten) M6 × 1.0 2 16 1.6 11
△Seitenabdeckung M6 × 1.0 2 7 0.7 5.1
Sitzbank M8 × 1.25 2 23 2.3 17
△Nummernschild M6 × 1.0 1 7 0.7 5.1Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Festzuziehendes Teil Gewindegröße Anz.Anzugsmoment
Nm m•kg ft•lb
Stator M6 × 1.0 3 10 1.0 7.2
Rotor M12 × 1.25 1 56 5.6 40
Leerlaufschalter M5 × 0.8 2 4 0.4 2.9
Page 36 of 196
2-15
ANZUGSMOMENT
ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die
Anzugsmomente für normale
Schraubverbindungen mit ISO-
Normgewinde ersichtlich. Anzugsmo-
mente für spezielle Verschraubungen
und Bauteile werden in jedem Ab-
schnitt dieser Anleitung gesondert
aufgeführt. Um ein Verziehen der
Bauteile zu vermeiden, sollten die
Schraubverbindungen über Kreuz
angezogen werden, bis die vorge-
schriebenen Anzugsmomente erre-
icht sind. Falls nicht anders
angegeben, gelten die genannten
Anzugsmomente für saubere und
trockene Schraubverbindungen bei
Raumtemperatur.A. Schlüsselweite
B. Gewindedurchmesser
MASSEINHEITEN
A
(Mut-
ter)B
(Schr
aube
)ANZUGSMOMENT
Nm m•kg ft•lb
10
mm6 mm 6 0.6 4.3
12
mm8 mm 15 1.5 11
14
mm10
mm30 3.0 22
17
mm12
mm55 5.5 40
19
mm14
mm85 8.5 61
22
mm16
mm130 13 94
Abkürzung Einheit Definition Messen
mm
Millimeter 10-3 Meter Abstand
cmZentimeter 10-2 Meter Abstand
kgKilogramm 103 Meter Gewicht
NNewton 1 kg × m/sec2Kraft
NmNewtonmeter N × m Anzugsmoment
m•kgMeterkilogramm m × kg Anzugsmoment
PaPascal N/m2Druck
N/mmNewton pro Millimeter N/mm Federrate
LLiter — Volumen
cm3Kubikzentimeter — Volumen
U/minUmdrehungen pro Minute — Motordrehzahl
Page 37 of 196

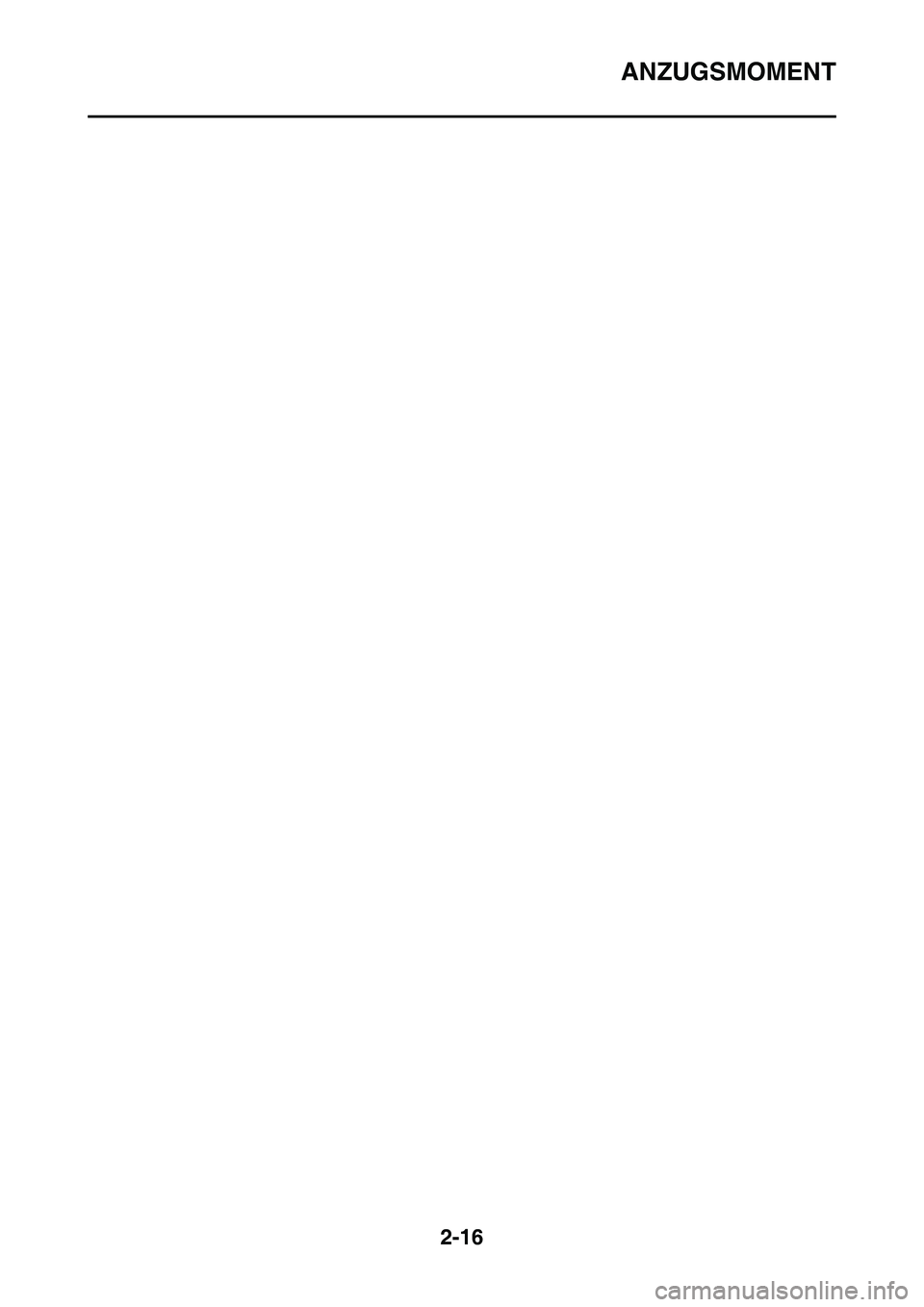

2-16
ANZUGSMOMENT
Page 38 of 196
2-17

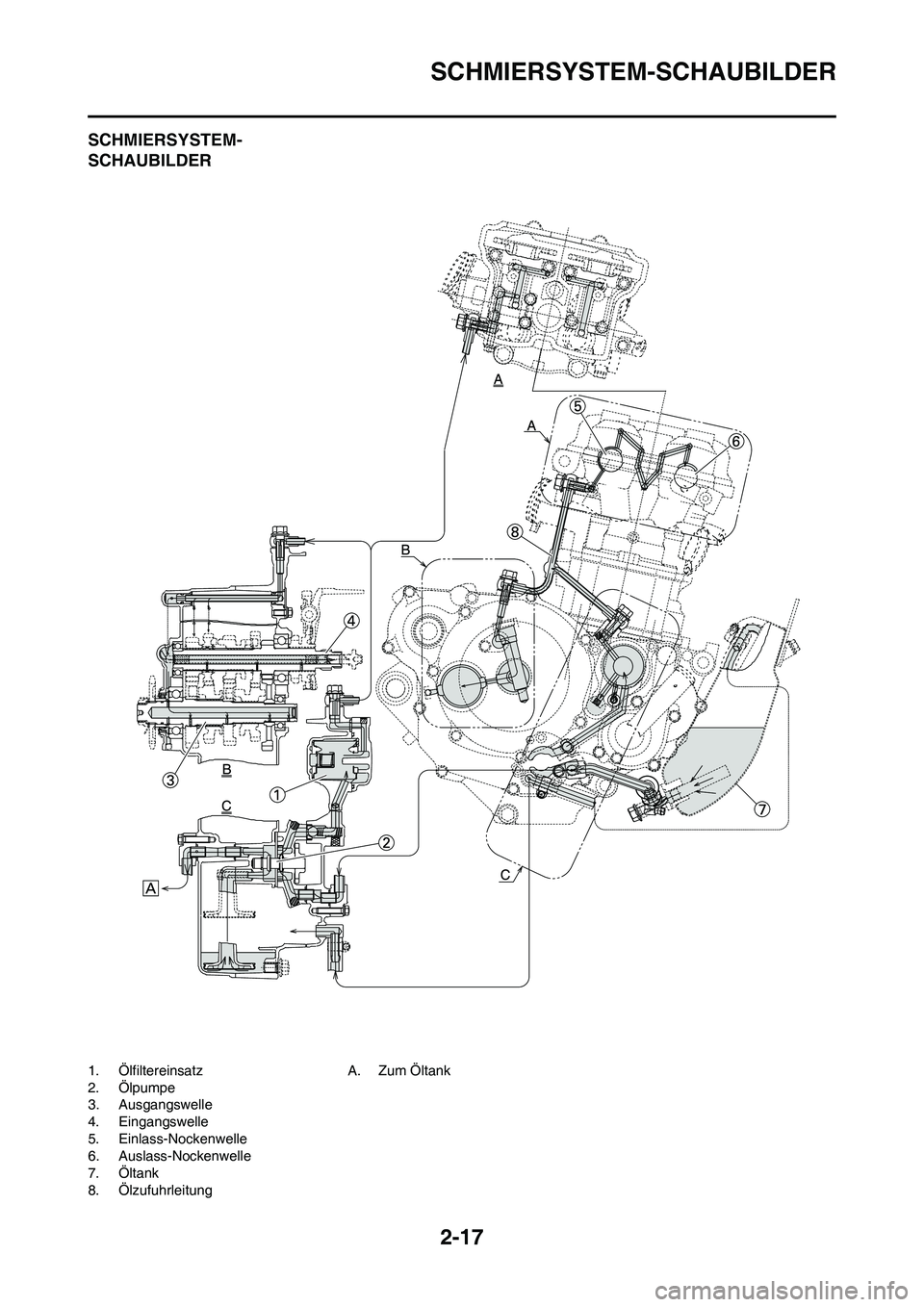

SCHMIERSYSTEM-SCHAUBILDER
SCHMIERSYSTEM-
SCHAUBILDER
1. Ölfiltereinsatz
2. Ölpumpe
3. Ausgangswelle
4. Eingangswelle
5. Einlass-Nockenwelle
6. Auslass-Nockenwelle
7. Öltank
8. ÖlzufuhrleitungA. Zum Öltank
Page 39 of 196

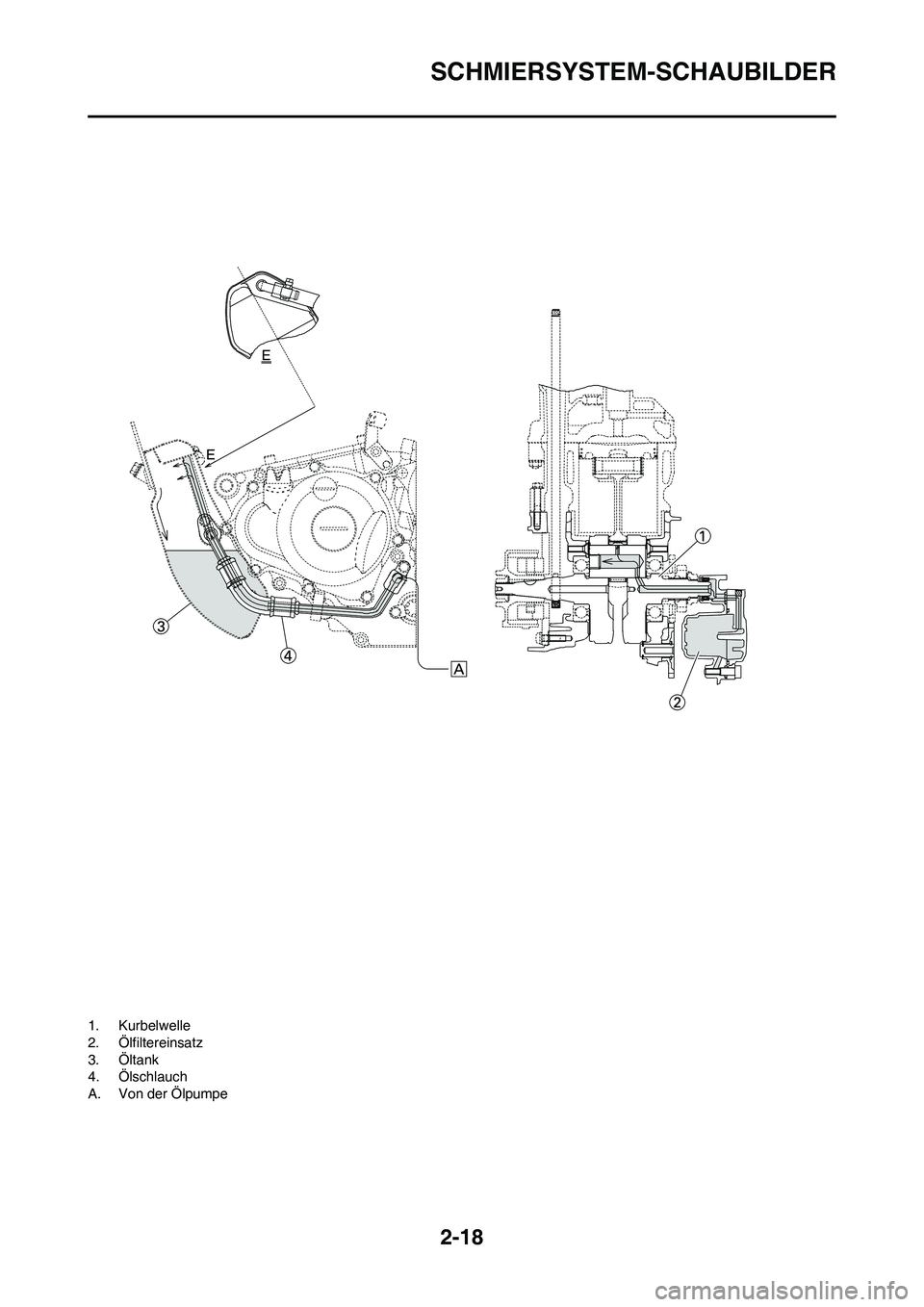

2-18
SCHMIERSYSTEM-SCHAUBILDER
1. Kurbelwelle
2. Ölfiltereinsatz
3. Öltank
4. Ölschlauch
A. Von der Ölpumpe
Page 40 of 196
2-19

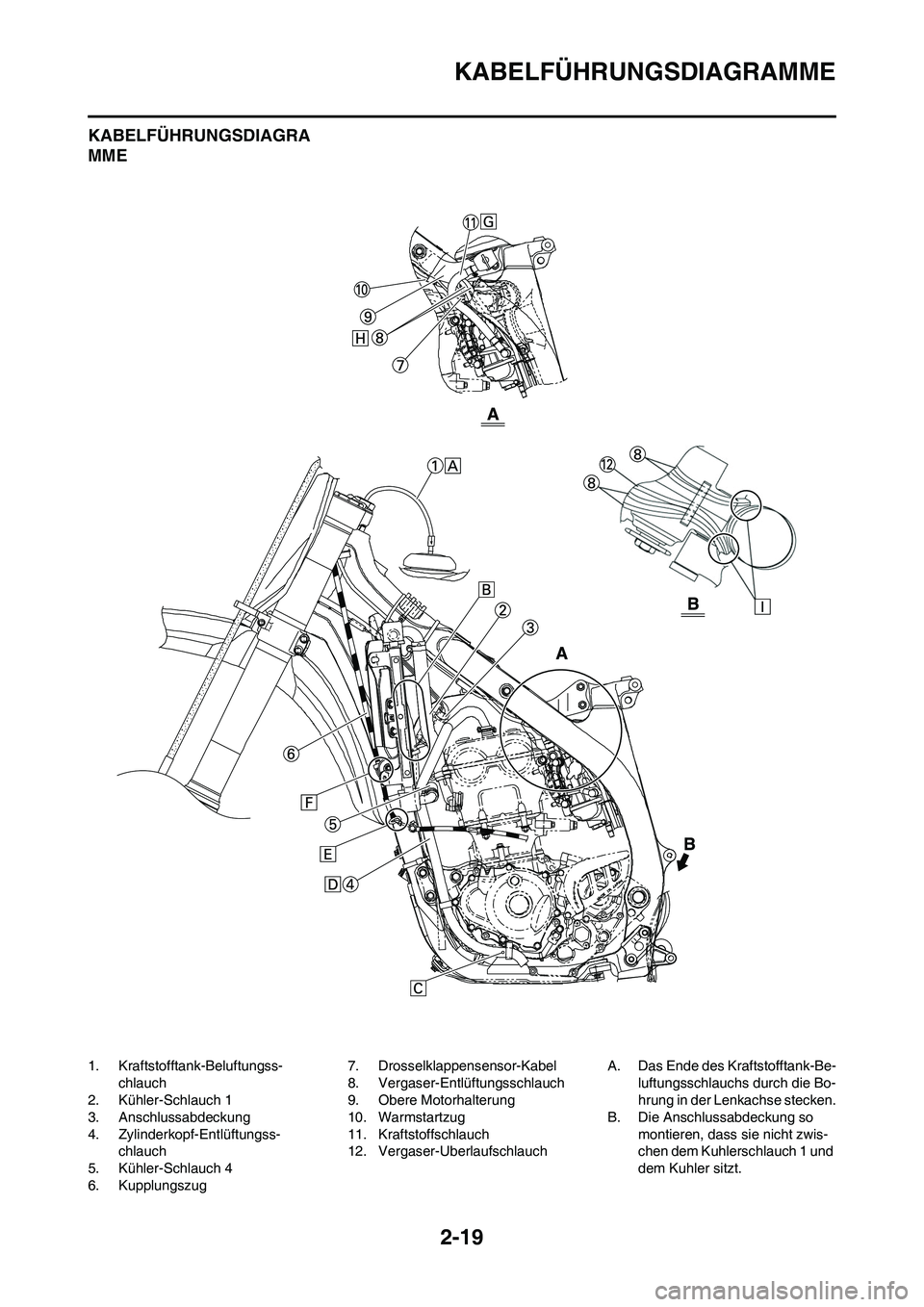

KABELFÜHRUNGSDIAGRAMME
KABELFÜHRUNGSDIAGRA
MME
1. Kraftstofftank-Beluftungss-
chlauch
2. Kühler-Schlauch 1
3. Anschlussabdeckung
4. Zylinderkopf-Entlüftungss-
chlauch
5. Kühler-Schlauch 4
6. Kupplungszug7. Drosselklappensensor-Kabel
8. Vergaser-Entlüftungsschlauch
9. Obere Motorhalterung
10. Warmstartzug
11. Kraftstoffschlauch
12. Vergaser-UberlaufschlauchA. Das Ende des Kraftstofftank-Be-
luftungsschlauchs durch die Bo-
hrung in der Lenkachse stecken.
B. Die Anschlussabdeckung so
montieren, dass sie nicht zwis-
chen dem Kuhlerschlauch 1 und
dem Kuhler sitzt.
