YAMAHA YZF600 2000 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-17
3
Ajuste de la fuerza de amortiguamiento de
rebote
Gire el tornillo de ajuste en la dirección
a para
aumentar la fuerza de amortiguación de rebote,
y en la dirección
b para reducirla.CI-33S
Ajuste de la fuerza de amortiguamiento de
compresión
Gire el tornillo de ajuste en la dirección
a para
aumentar la fuerza de amortiguación de compre-
sión, y en la dirección
b para reducirla.CI-33SSC000015
ATENCION:@ Nunca intente girar el ajustador más allá de
su posición máxima o mínima. @NOTA:@ Aunque el número de clics entre los ajustes mí-
nimo y máximo puede variar en cada amortigua-
dor individual y puede no corresponder con
exactitud con estas especificaciones, es siempre
el margen de la fuerza de amortiguación com-
pleto por el que se extiende el número real de
clics. @
1. Tornillo de ajuste de la fuerza de amortiguación de
reboteMínima (blanda) 10 sonidos secos hacia afuera*
Estándar 7 sonidos secos hacia afuera*
Maxima (dura) 1 sonido seco hacia afuera*
* Desde la posición totalmente apretada
1. Tornillo de ajuste de la fuerza de amortiguación
de compresiónMínima (blanda) 10 sonidos secos hacia afuera*
Estándar 7 sonidos secos hacia afuera*
Maxima (dura) 1 sonido seco hacia afuera*
* Desde la posición totalmente apretada
S_4tv_Functions.fm Page 17 Wednesday, September 1, 1999 1:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-18
3
SAU01592*
Ajuste del amortiguador traseroEste amortiguador está equipado con ajustado-
res de la carga previa del resorte y de la fuerza
de amortiguación.
SC000015
ATENCION:@ Nunca intente girar el ajustador más allá de
su posición máxima o mínima. @
Ajuste de la carga previa del muelle
Gire el anillo de ajuste en la dirección
a para
aumentar la carga del resorte y en la
dirección
b para reducir la carga del resorte.
Asegúrese de que la muesca apropiada del anillo
de ajuste esté alineada con el indicador de posi-
ción del amortiguador trasero.CI-15S
Ajuste de la fuerza de amortiguamiento de
rebote
Gire el mando de ajuste en la dirección
a para
aumentar fuerza de amortiguación de rebote y
en la dirección
b para reducir la fuerza de
amortiguación de rebote.CI-29S
1. Anillo de ajuste de la carga previa del muelle
2. Indicador de posición
Blanda Estándar Dura
Position
de réglage12 3 4567
1. Mando de ajuste de la fuerza de amortiguamiento
de rebote
2. Indicador de posiciónMínima (blanda) 20 sonidos secos hacia afuera*
Estándar 10 sonidos secos hacia afuera*
Máxima (dura) 0 sonidos secos hacia afuera*
* Desde la posición totalmente apretada
S_4tv_Functions.fm Page 18 Wednesday, September 1, 1999 1:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-19
3
Ajuste de la fuerza de amortiguamiento de
compresión
Gire el tornillo de ajuste en la dirección
a para
aumentar fuerza de amortiguación de compre-
sión y en la dirección
b para reducir la fuerza
de amortiguación de compresión.CI-28SSAU00315
ADVERTENCIA
@ Este amortiguador contiene gas nitrogenado
altamente comprimido. Lea y entienda la si-
guiente información antes de manipulear el
amortiguador. El fabricante no se responsa-
biliza por daños a la propiedad o personales
que pudieran resultar de un manejo indebi-
do.l
No apisonar o intentar abrir el ensam-
ble del cilindro.
l
No someter el amortiguador a una lla-
ma abierta o a otros calores fuertes.
Esto puede hacer explotar la unidad de-
bido a la exesiva presión de gas.
l
No deformar o dañar el cilindro de nin-
guna manera. Los daños al cilindro da-
rán como resultado un rendimiento
pobre de amortiguación.
l
Para cualquier reparación de los amor-
tiguadores, sirvase ponerse en contacto
con su concesionario Yamaha.
@
1. Tornillo de adjuste de la fuerza de amortiguación
de compresión
Blando Estándar Duro
Position
de réglage65 4 321
S_4tv_Functions.fm Page 19 Wednesday, September 1, 1999 1:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-20
3
SAU01580
Combinaciones recomendadas de ajustes de horquilla frontal y amortiguador traseroUtilice esta tabla como guía para los ajustes específicos de acuerdo a las condiciones de carga de la motocicleta.CI-31S
SC000016ATENCION:@ Nunca intente girar el ajustador más allá de su posición máxima o mínima. @
Estado de carga Ajuste de la horquilla delantera Ajuste del amortiguador trasero
Carga previa del resorteFuerza de amortigua-
miento de compresiónFuerza de amortigua-
miento de reboteCarga previa del resorteFuerza de amortigua-
miento de compresiónFuerza de amortigua-
miento de rebote
Sólo el conductor 1 ~ 8 1 ~ 10 1 ~ 10 1 ~ 5 1 ~ 5 3 ~ 20
Con pasajero 1 ~ 8 1 ~ 10 1 ~ 10 3 ~ 7 4 ~ 6 0 ~ 10
S_4tv_Functions.fm Page 20 Wednesday, September 1, 1999 1:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-21
3
SAU00324
Soportes de correa para equipajesHay cuatro soportes de correa para equipajes de-
bajo del asiento del pasajero, dos de los cuales
pueden girarse hacia afuera para facilitar el ac-
ceso.
SAU00330
Soporte lateralEste modelo está equipado con un sistema de
corte del circuito de encendido. No debe condu-
cirse la motocicleta con el soporte lateral en la
posición baja. Dicho soporte está ubicado sobre
el lado izquierdo del bastidor. (Refiérase a la pá-
gina 5-1 para una explicación más detallado so-
bre este sistema.)
SW000044
ADVERTENCIA
@ Esta motocicleta no debe conducirse con el
soporte lateral en la posición baja. Si dicho
soporte no está correctamente retraído, pue-
de tocar el suelo y distraer al conductor oca-
sionando una posible pérdida de control.
Yamaha ha diseñado un sistema de bloqueo
para esta motocicleta con el fin de ayudar al
conductor a acordarse de retraer el soporte.
Verifique cuidadosamente las instrucciones
de operación enumeradas a continuación y si
existe alguna indicación de mal funciona-
miento, lleve inmediatamente la motocicleta
a su concesionario Yamaha para su repara-
ción @
1. Soporte de correa para equipaje (´ 4)S_4tv_Functions.fm Page 21 Wednesday, September 1, 1999 1:09 PM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-22
3
SAU00331
Comprobación de la operación del
interruptor del soporte lateral/em-
bragueVerifique el funcionamiento del interruptor del
soporte lateral y del embrague de acuerdo con la
siguiente información.
SW000045
ADVERTENCIA
@ Si nota un funcionamiento incorrecto, con-
sulte inmediatamente a su concesionario
Yamaha. @
COLOQUE EL INTERRUPTOR PRINCI-
PAL EN “ON” Y EL INTERRUPTOR DE
PARADA DEL MOTOR EN “ ”.LA TRANSMISION ESTA ENGRANADA
Y EL SOPORTE LATERAL RETRAIDO.EMPUJE HACIA ADENTRO LA
PALANCA DEL EMBRAGUE Y PRE-
SIONE EL INTERRUPTOR DE
ARRANQUE.EL MOTOR ARRANCARA.EL INTERRUPTOR DEL EMBRAGUE
ESTA CORRECTO.
EL MOTOR SE PARARA.EL INTERRUPTOR DEL SOPORTE
LATERAL ESTA CORRECTO.EL SOPORTE LATERAL ESTA EN POSI-
CION BAJA.
S_4tv_Functions.fm Page 22 Wednesday, September 1, 1999 1:09 PM

S_4tv_Functions.fm Page 23 Wednesday, September 1, 1999 1:09 PM

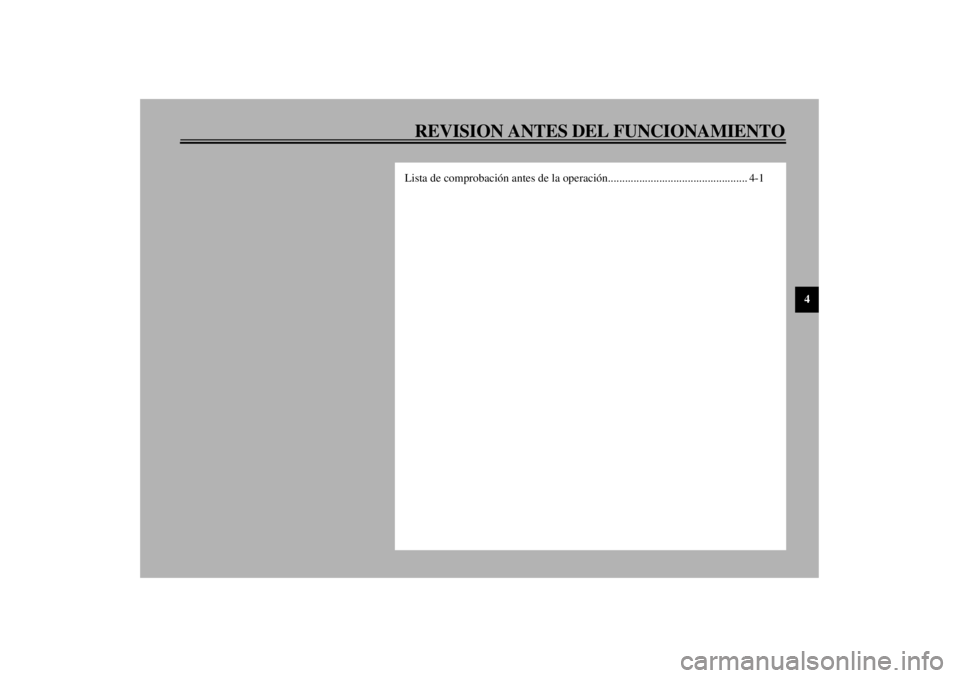

REVISION ANTES DEL FUNCIONAMIENTO
4
Lista de comprobación antes de la operación................................................. 4-1
S_4tv_PreopTOC.fm Page 1 Wednesday, September 1, 1999 1:10 PM

4-1
4
SAU01114
4-REVISION ANTES DEL FUNCIONAMIENTOLos propietarios son personas responsables del estado de su vehículo. Las funciones vitales de su motocicleta pueden empezar a deteriorarse con rapidez
y de forma inesperada, aunque no se utilice (por ejemplo, si se deja expuesta al aire libre). Todos los daños, fugas de líquido, o perdidas de presión de
los neumáticos pueden tener consecuencias muy serias. Por lo tanto, es muy importante que, además de una inspección visual completa, compruebe los
puntos siguientes antes de circular.
SAU00340
LISTA DE COMPROBACIÓN ANTES DE LA OPERACIÓN
ARTICULO REVISIONES PÁGINA
Freno delantero
• Compruebe la operación, juego libre, nivel del líquido y fugas de líquido.
• Rellene líquido de frenos DOT 4 si necesario.6-23 ~ 6-26
Freno trasero
6-23 ~ 6-26
Embrague• Compruebe la operación y el juego libre.
• Ajuste si es necesario.6-23
Empuñadura del acelerador
y envoltura• Compruebe si la operación es suave.
• Lubrique si es necesario.6-18 ~ 6-28
Aceite de motor• Compruebe el nivel de aceite.
• Rellene aceite si es necesario.6-9 ~ 6-11
Depósito de refrigerante• Compruebe el nivel de refrigerante.
• Llene el refrigerante que sea necesario.6-12
Cadena de transmisión• Compruebe la tensión y el estado de la cadena de transmisión.
• Ajuste si es necesario.6-27 ~ 6-28
Ruedas y neumáticos
• Compruebe la presión de los neumáticos, el desgaste, y si hay danõs. 6-19 ~ 6-22
Cable de control y del
medidor• Compruebe si la operación es suave.
• Lubrique si es necesario.6-28
Ejes de los pedales del freno y
de cambios• Compruebe si la operación es suave.
• Lubrique si es necesario.6-29
Pivotes de las palancas del
freno y del embrague• Compruebe si la operación es suave.
• Lubrique si es necesario.6-29
Pivot del soporte lateral• Compruebe si la operación es suave.
• Lubrique si es necesario.6-29
S_4tv_Preop.fm Page 1 Wednesday, September 1, 1999 1:10 PM

REVISION ANTES DEL FUNCIONAMIENTO
4-2
4
NOTA:Las revisiones de antes del funcionamiento deberá realizarlas cada vez que se proponga utilizar la motocicleta. Estas inspecciones pueden llevarse a cabo
en su totalidad en muy poco tiempo, y la seguridad que proporcionan hace que valga la pena el tiempo invertido.
ADVERTENCIA
Si algún ítem de la REVISION ANTES DEL FUNCIONAMIENTO no funciona correctamente, haga que se lo inspeccionen y reparen antes de
circular con la motocicleta.Fijadores del chasis• Compruebe que sea correcto el apriete de todas las tuercas, pernos, y tornillos
del chasis.
• Apriete si es necesario.—
Combustible• Compruebe el nivel de combustible.
• Rellene combustible si es necesario.3-11 ~ 3-13
Luces, señales e interrupto-
res• Compruebe si la operación es la adecuada. 6-33 ~ 6-35
Conducto de entrada de aire• Compruebe que la rejilla no está obstruida.
• Límpielo si es necesario.— ARTICULO REVISIONES PÁGINA
S_4tv_Preop.fm Page 2 Wednesday, September 1, 1999 1:10 PM
