Abarth Punto 2012 Drift- och underhållshandbok (in Swedish)

67
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U064Abfig. 64

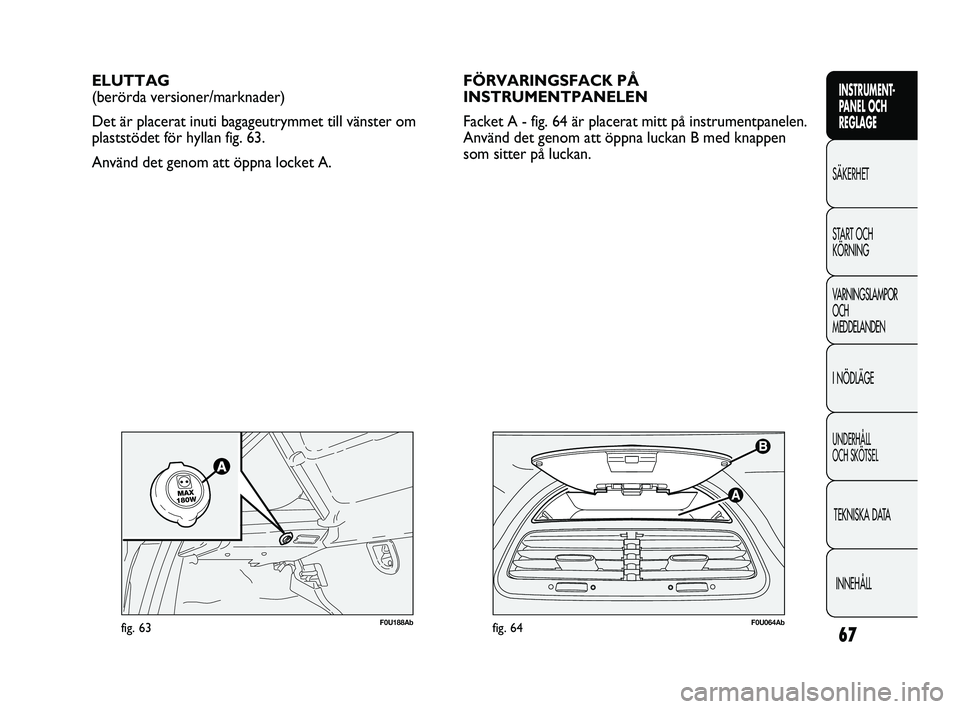

ELUTTAG
(berörda versioner/marknader)
Det är placerat inuti bagageutrymmet till vänster om
plaststödet för hyllan fig. 63.
Använd det genom att öppna locket A.
F0U188Abfig. 63
FÖRVARINGSFACK PÅ
INSTRUMENTPANELEN
Facket A - fig. 64 är placerat mitt på instrumentpanelen.
Använd det genom att öppna luckan B med knappen
som sitter på luckan.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 67

68
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U065Abfig. 65
SOLTAK SKY DOME
(berörda versioner/marknader)
Det stora öppningsbara soltaket består av två glasskivor
varav en fast och en rörlig med två solgardiner (fram
och bak) som manövreras manuellt. Solgardinerna kan
antingen vara helt stänga eller helt öppna (de har inget
fast mellanläge). Öppna solgardinerna genom att greppa
om handtaget A - fig. 65, lossa det och dra det i pilarnas
riktning till helt öppet läge. Stäng det genom att vända på
proceduren. Soltakets kan manövreras endast då
tändningsnyckeln står i MAR-läget.
Kommandona A och B fig. 65 på listen till takbelysningen
fram styr funktionerna för att öppna och stänga soltaket.Öppna
Tryck på knappen B - fig. 65 och håll den nedtryckt. Den
främre glasskivan flyttas till spoilerläget. Tryck åter på
knappen B - fig. 65 i mer än en halv sekund vilket gör att
soltaket automatiskt öppnas helt. Det går att stoppa
soltaket i ett mellanläge genom att åter trycka på
knappen.
Stänga
I helt öppet läge trycker du på knappen A - fig. 65 i mer
än en halv sekund vilket gör att soltakets främre
glasskiva automatiskt flyttas till spoilerläget. Trycker du
åter på knappen stoppas soltaket i ett mellanläge. Tryck
åter på knappen A - fig. 65 och håll den nedtryckt tills
soltaket är helt stängt.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 68

69
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

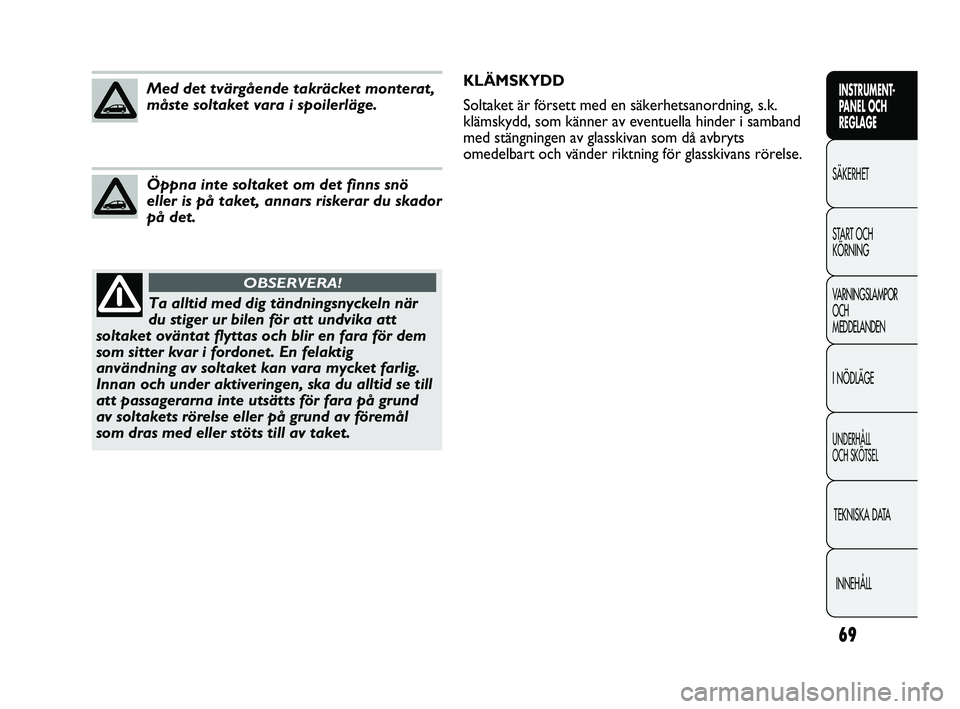

Ta alltid med dig tändningsnyckeln när
du stiger ur bilen för att undvika att
soltaket oväntat flyttas och blir en fara för dem
som sitter kvar i fordonet. En felaktig
användning av soltaket kan vara mycket farlig.
Innan och under aktiveringen, ska du alltid se till
att passagerarna inte utsätts för fara på grund
av soltakets rörelse eller på grund av föremål
som dras med eller stöts till av taket.
OBSERVERA!
Med det tvärgående takräcket monterat,
måste soltaket vara i spoilerläge.
Öppna inte soltaket om det finns snö
eller is på taket, annars riskerar du skador
på det.
KLÄMSKYDD
Soltaket är försett med en säkerhetsanordning, s.k.
klämskydd, som känner av eventuella hinder i samband
med stängningen av glasskivan som då avbryts
omedelbart och vänder riktning för glasskivans rörelse.
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 69

70
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

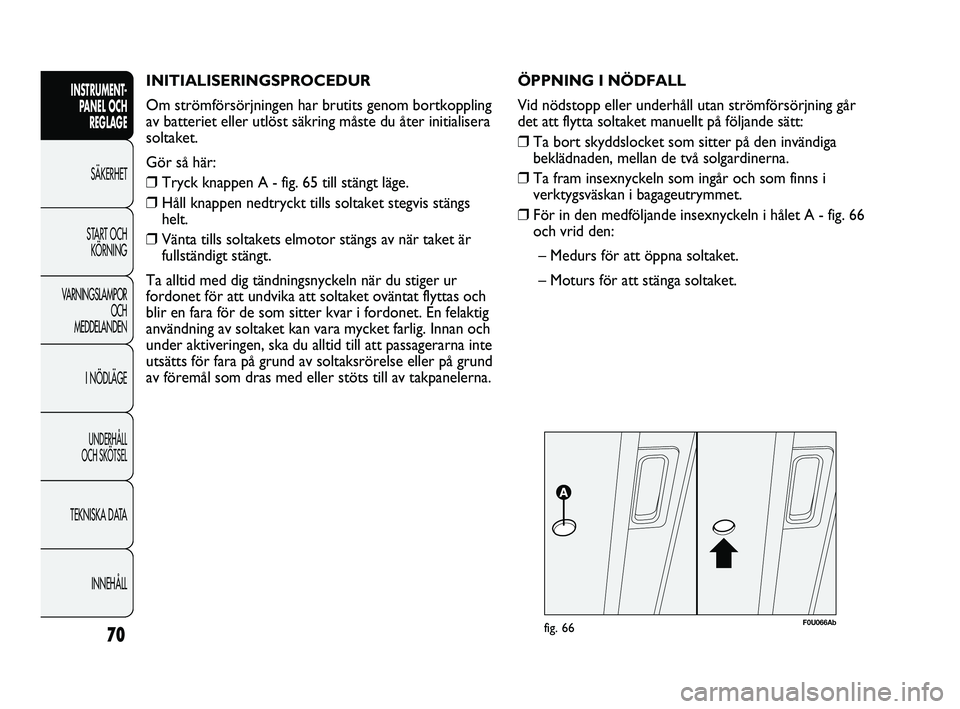

INITIALISERINGSPROCEDUR
Om strömförsörjningen har brutits genom bortkoppling
av batteriet eller utlöst säkring måste du åter initialisera
soltaket.
Gör så här:
❒Tryck knappen A - fig. 65 till stängt läge.
❒Håll knappen nedtryckt tills soltaket stegvis stängs
helt.
❒Vänta tills soltakets elmotor stängs av när taket är
fullständigt stängt.
Ta alltid med dig tändningsnyckeln när du stiger ur
fordonet för att undvika att soltaket oväntat flyttas och
blir en fara för de som sitter kvar i fordonet. En felaktig
användning av soltaket kan vara mycket farlig. Innan och
under aktiveringen, ska du alltid till att passagerarna inte
utsätts för fara på grund av soltaksrörelse eller på grund
av föremål som dras med eller stöts till av takpanelerna.
F0U066Abfig. 66
ÖPPNING I NÖDFALL
Vid nödstopp eller underhåll utan strömförsörjning går
det att flytta soltaket manuellt på följande sätt:
❒Ta bort skyddslocket som sitter på den invändiga
beklädnaden, mellan de två solgardinerna.
❒Ta fram insexnyckeln som ingår och som finns i
verktygsväskan i bagageutrymmet.
❒För in den medföljande insexnyckeln i hålet A - fig. 66
och vrid den:
– Medurs för att öppna soltaket.
– Moturs för att stänga soltaket.
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 70

71
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

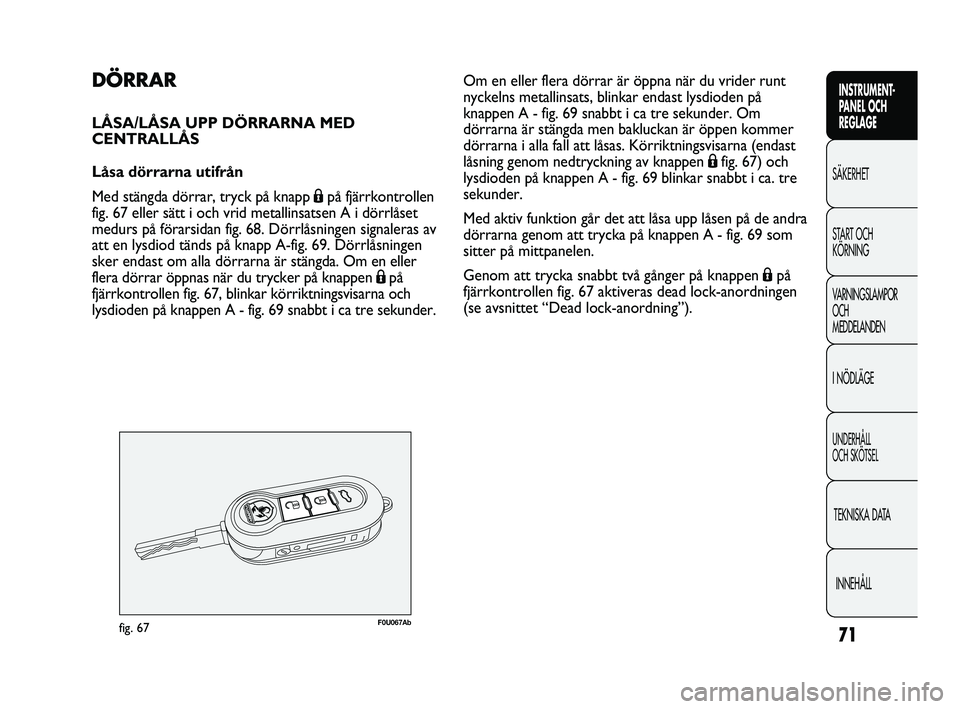

DÖRRAR
LÅSA/LÅSA UPP DÖRRARNA MED
CENTRALLÅS
Låsa dörrarna utifrån
Med stängda dörrar, tryck på knapp Ápå fjärrkontrollen
fig. 67 eller sätt i och vrid metallinsatsen A i dörrlåset
medurs på förarsidan fig. 68. Dörrlåsningen signaleras av
att en lysdiod tänds på knapp A-fig. 69. Dörrlåsningen
sker endast om alla dörrarna är stängda. Om en eller
flera dörrar öppnas när du trycker på knappen Ápå
fjärrkontrollen fig. 67, blinkar körriktningsvisarna och
lysdioden på knappen A - fig. 69 snabbt i ca tre sekunder.
F0U067Abfig. 67
Om en eller flera dörrar är öppna när du vrider runt
nyckelns metallinsats, blinkar endast lysdioden på
knappen A - fig. 69 snabbt i ca tre sekunder. Om
dörrarna är stängda men bakluckan är öppen kommer
dörrarna i alla fall att låsas. Körriktningsvisarna (endast
låsning genom nedtryckning av knappen Áfig. 67) och
lysdioden på knappen A - fig. 69 blinkar snabbt i ca. tre
sekunder.
Med aktiv funktion går det att låsa upp låsen på de andra
dörrarna genom att trycka på knappen A - fig. 69 som
sitter på mittpanelen.
Genom att trycka snabbt två gånger på knappen Ápå
fjärrkontrollen fig. 67 aktiveras dead lock-anordningen
(se avsnittet “Dead lock-anordning”).
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 71

72
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U069Abfig. 69F0U068Abfig. 68

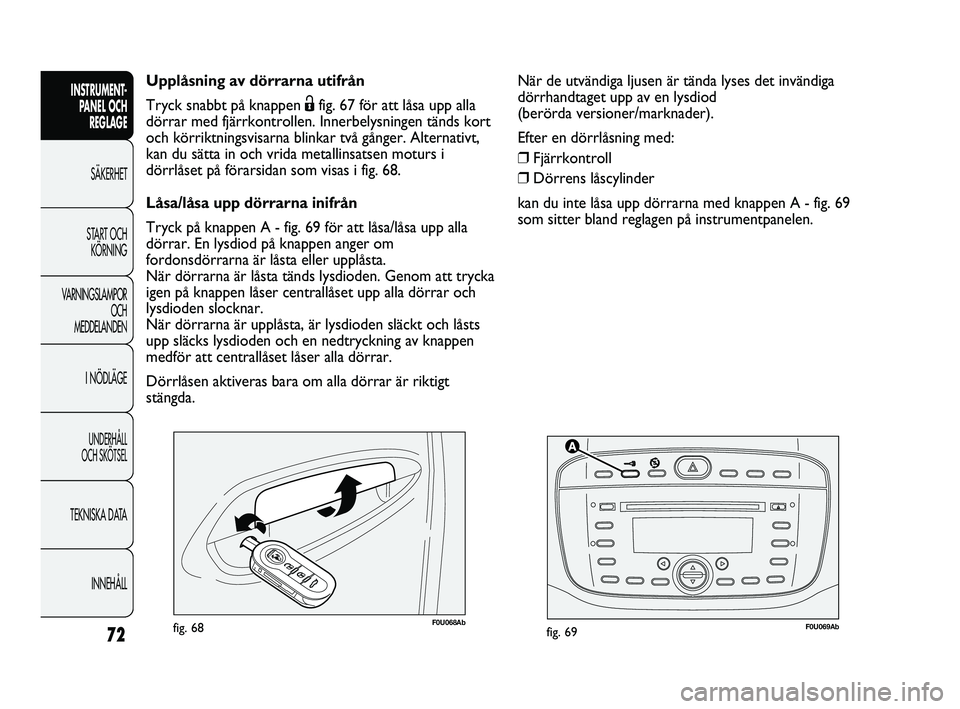

Upplåsning av dörrarna utifrån
Tryck snabbt på knappen Ëfig. 67 för att låsa upp alla
dörrar med fjärrkontrollen. Innerbelysningen tänds kort
och körriktningsvisarna blinkar två gånger. Alternativt,
kan du sätta in och vrida metallinsatsen moturs i
dörrlåset på förarsidan som visas i fig. 68.
Låsa/låsa upp dörrarna inifrån
Tryck på knappen A - fig. 69 för att låsa/låsa upp alla
dörrar. En lysdiod på knappen anger om
fordonsdörrarna är låsta eller upplåsta.
När dörrarna är låsta tänds lysdioden. Genom att trycka
igen på knappen låser centrallåset upp alla dörrar och
lysdioden slocknar.
När dörrarna är upplåsta, är lysdioden släckt och låsts
upp släcks lysdioden och en nedtryckning av knappen
medför att centrallåset låser alla dörrar.
Dörrlåsen aktiveras bara om alla dörrar är riktigt
stängda.När de utvändiga ljusen är tända lyses det invändiga
dörrhandtaget upp av en lysdiod
(berörda versioner/marknader).
Efter en dörrlåsning med:
❒Fjärrkontroll
❒Dörrens låscylinder
kan du inte låsa upp dörrarna med knappen A - fig. 69
som sitter bland reglagen på instrumentpanelen.
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 72

73
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

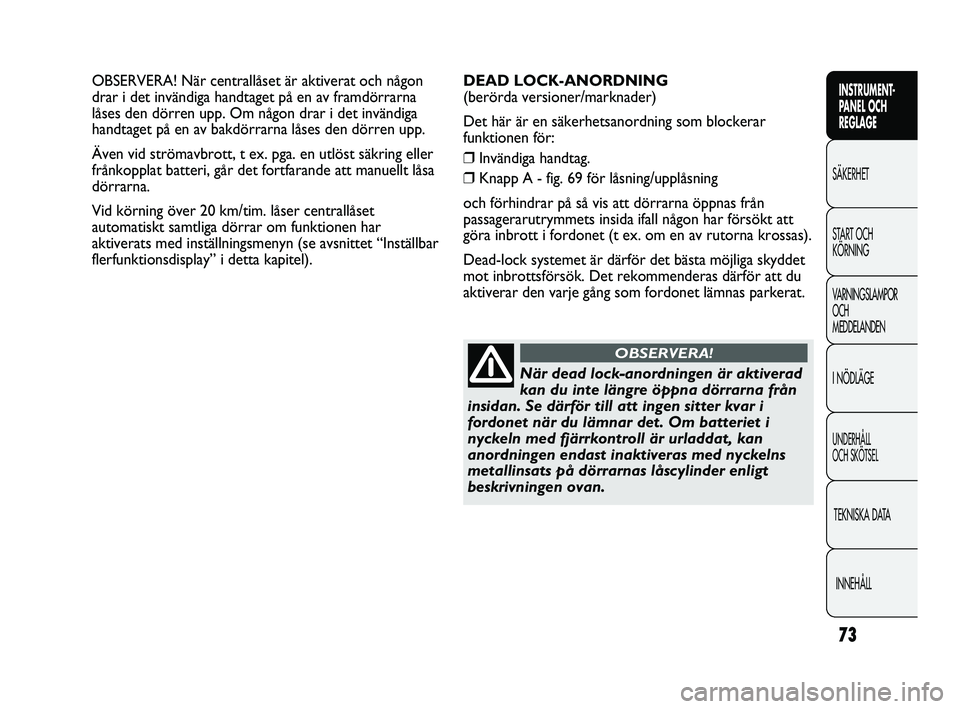

OBSERVERA! När centrallåset är aktiverat och någon
drar i det invändiga handtaget på en av framdörrarna
låses den dörren upp. Om någon drar i det invändiga
handtaget på en av bakdörrarna låses den dörren upp.
Även vid strömavbrott, t ex. pga. en utlöst säkring eller
frånkopplat batteri, går det fortfarande att manuellt låsa
dörrarna.
Vid körning över 20 km/tim. låser centrallåset
automatiskt samtliga dörrar om funktionen har
aktiverats med inställningsmenyn (se avsnittet “Inställbar
flerfunktionsdisplay” i detta kapitel).
När dead lock-anordningen är aktiverad
kan du inte längre öppna dörrarna från
insidan. Se därför till att ingen sitter kvar i
fordonet när du lämnar det. Om batteriet i
nyckeln med fjärrkontroll är urladdat, kan
anordningen endast inaktiveras med nyckelns
metallinsats på dörrarnas låscylinder enligt
beskrivningen ovan.
OBSERVERA!
DEAD LOCK-ANORDNING
(berörda versioner/marknader)
Det här är en säkerhetsanordning som blockerar
funktionen för:
❒Invändiga handtag.
❒Knapp A - fig. 69 för låsning/upplåsning
och förhindrar på så vis att dörrarna öppnas från
passagerarutrymmets insida ifall någon har försökt att
göra inbrott i fordonet (t ex. om en av rutorna krossas).
Dead-lock systemet är därför det bästa möjliga skyddet
mot inbrottsförsök. Det rekommenderas därför att du
aktiverar den varje gång som fordonet lämnas parkerat.
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 73

74
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

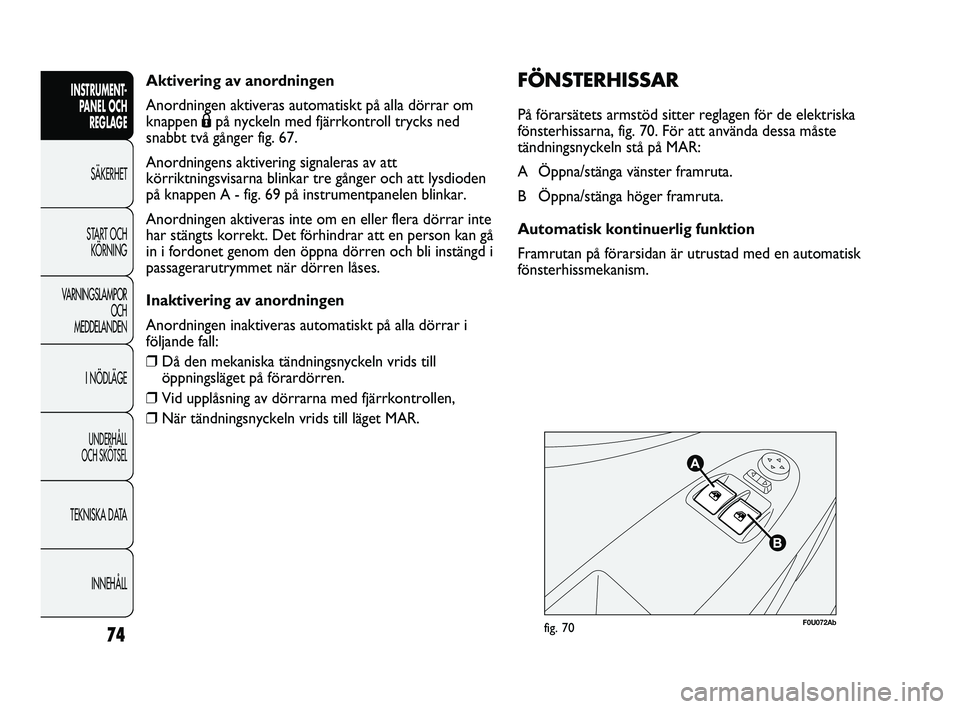

Aktivering av anordningen
Anordningen aktiveras automatiskt på alla dörrar om
knappen Ápå nyckeln med fjärrkontroll trycks ned
snabbt två gånger fig. 67.
Anordningens aktivering signaleras av att
körriktningsvisarna blinkar tre gånger och att lysdioden
på knappen A - fig. 69 på instrumentpanelen blinkar.
Anordningen aktiveras inte om en eller flera dörrar inte
har stängts korrekt. Det förhindrar att en person kan gå
in i fordonet genom den öppna dörren och bli instängd i
passagerarutrymmet när dörren låses.
Inaktivering av anordningen
Anordningen inaktiveras automatiskt på alla dörrar i
följande fall:
❒Då den mekaniska tändningsnyckeln vrids till
öppningsläget på förardörren.
❒Vid upplåsning av dörrarna med fjärrkontrollen,
❒När tändningsnyckeln vrids till läget MAR.
F0U072Abfig. 70
FÖNSTERHISSAR
På förarsätets armstöd sitter reglagen för de elektriska
fönsterhissarna, fig. 70. För att använda dessa måste
tändningsnyckeln stå på MAR:
A Öppna/stänga vänster framruta.
B Öppna/stänga höger framruta.
Automatisk kontinuerlig funktion
Framrutan på förarsidan är utrustad med en automatisk
fönsterhissmekanism.
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 74

75
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U073Abfig. 71
Tryck på en av brytarna i mer än en halv sekund
för att aktivera den automatiska kontinuerliga
funktionen. Rutan stannar när den når ändläget eller då
du åter trycker på knappen.
OBSERVERA! Med tändningsnyckeln på läget STOP eller
urdragen, kommer fönsterhissarna att vara aktiva i
ytterligare cirka två minuter för att inaktiveras
omedelbart efter att en av dörrarna öppnats.
Dörr på passagerarsidan
På armstödet på insidan av dörren på passagerarsidan
finns brytare A-fig. 71 som styr motsvarande ruta.
En felaktig användning av de elektriska
fönsterhissarna kan vara farlig. Innan
och under aktiveringen, se alltid till att
passagerarna inte utsätts för en skaderisk på
grund av rutorna i rörelse eller på grund av
personliga föremål som dras eller stöts till av
dessa. Ta alltid med tändningsnyckeln när du
stiger ur bilen för att undvika att de eldrivna
fönsterhissarna oavsiktligen används och blir en
fara för de som sitter kvar i fordonet.
OBSERVERA!
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 75

76
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U074Abfig. 72F0U075Abfig. 73

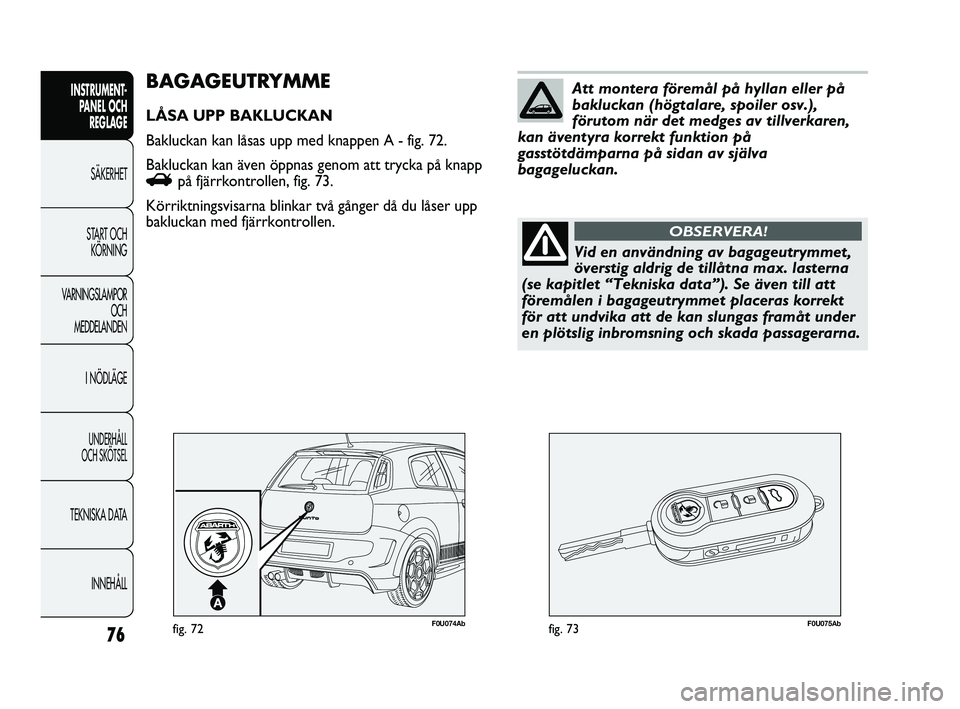

BAGAGEUTRYMME
LÅSA UPP BAKLUCKAN
Bakluckan kan låsas upp med knappen A - fig. 72.
Bakluckan kan även öppnas genom att trycka på knapp
Rpå fjärrkontrollen, fig. 73.
Körriktningsvisarna blinkar två gånger då du låser upp
bakluckan med fjärrkontrollen.
Vid en användning av bagageutrymmet,
överstig aldrig de tillåtna max. lasterna
(se kapitlet “Tekniska data”). Se även till att
föremålen i bagageutrymmet placeras korrekt
för att undvika att de kan slungas framåt under
en plötslig inbromsning och skada passagerarna.
OBSERVERA!
Att montera föremål på hyllan eller på
bakluckan (högtalare, spoiler osv.),
förutom när det medges av tillverkaren,
kan äventyra korrekt funktion på
gasstötdämparna på sidan av själva
bagageluckan.
069-108SW PUNTO Abarth 1ed 30-03-2012 9:08 Pagina 76
