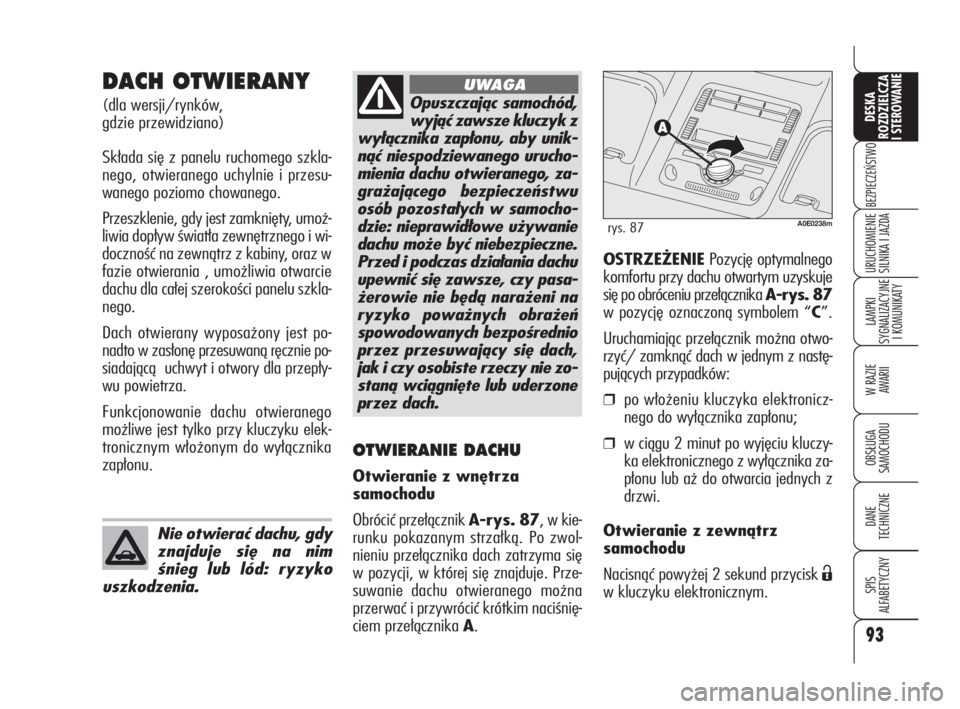

DACH OTWIERANY
(dla wersji/rynków,
gdzie przewidziano)
Składa się z panelu ruchomego szkla-
nego, otwieranego uchylnie i przesu-
wanego poziomo chowanego.
Przeszklenie, gdy jest zamknięty, umoż-
liwia dopływ światła zewnętrznego i wi-
doczność na zewnątrz z kabiny, oraz w
fazie otwierania , umożliwia otwarcie
dachu dla całej szerokości panelu szkla-
nego.
Dach otwierany wyposażony jest po-
nadto w zasłonę przesuwaną ręcznie po-
siadającą uchwyt i otwory dla przepły-
wu powietrza.
Funkcjonowanie dachu otwieranego
możliwe jest tylko przy kluczyku elek-
tronicznym włożonym do wyłącznika
zapłonu.
Nie otwierać dachu, gdy
znajduje się na nim
śnieg lub lód: ryzyko
uszkodzenia.
OSTRZEŻENIEPozycję optymalnego
komfortu przy dachu otwartym uzyskuje
się po obróceniu przełącznika A-rys. 87
w pozycję oznaczoną symbolem “C”.
Uruchamiając przełącznik można otwo-
rzyć/ zamknąć dach w jednym z nastę-
pujących przypadków:
❒po włożeniu kluczyka elektronicz-
nego do wyłącznika zapłonu;
❒w ciągu 2 minut po wyjęciu kluczy-
ka elektronicznego z wyłącznika za-
płonu lub aż do otwarcia jednych z
drzwi.
Otwieranie z zewnątrz
samochodu
Nacisnąć powyżej 2 sekund przycisk
Ë
w kluczyku elektronicznym.
Opuszczając samochód,
wyjąć zawsze kluczyk z
wyłącznika zapłonu, aby unik-
nąć niespodziewanego urucho-
mienia dachu otwieranego, za-
grażającego bezpieczeństwu
osób pozostałych w samocho-
dzie: nieprawidłowe używanie
dachu może być niebezpieczne.
Przed i podczas działania dachu
upewnić się zawsze, czy pasa-
żerowie nie będą narażeni na
ryzyko poważnych obrażeń
spowodowanych bezpośrednio
przez przesuwający się dach,
jak i czy osobiste rzeczy nie zo-
staną wciągnięte lub uderzone
przez dach.
UWAGA
C
A0E0238mrys. 87
OTWIERANIE DACHU
Otwieranie z wnętrza
samochodu
Obrócić przełącznik A-rys. 87, w kie-
runku pokazanym strzałką. Po zwol-
nieniu przełącznika dach zatrzyma się
w pozycji, w której się znajduje. Prze-
suwanie dachu otwieranego można
przerwać i przywrócić krótkim naciśnię-
ciem przełącznika A.
93
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 93
Page 122 of 331

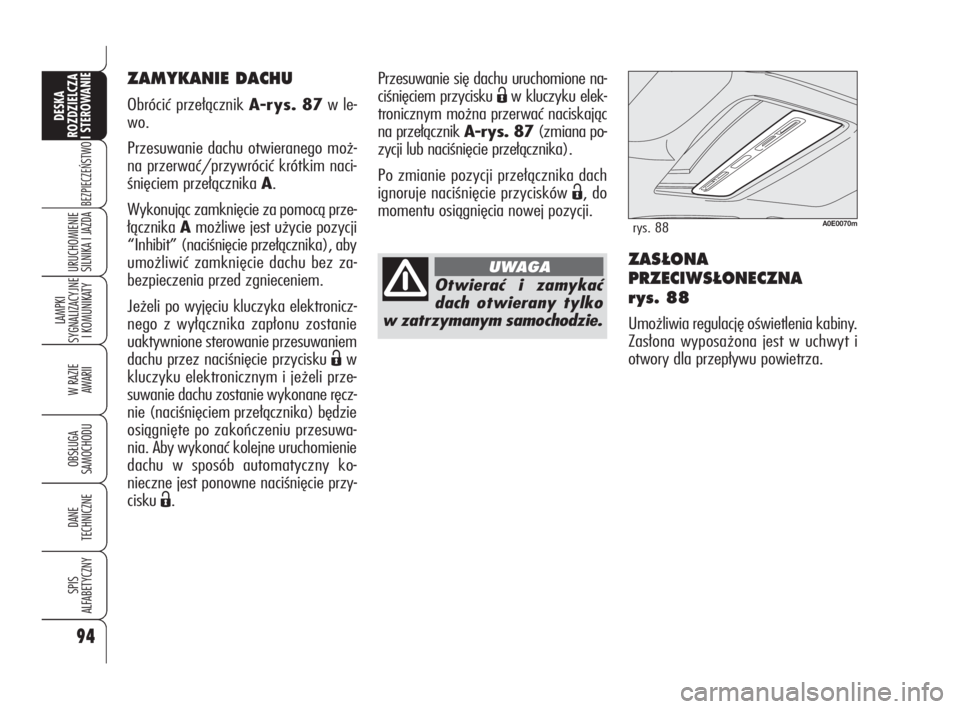

ZAS¸ONA
PRZECIWS¸ONECZNA
r ys. 88
Umożliwia regulację oświetlenia kabiny.
Zasłona wyposażona jest w uchwyt i
otwory dla przepływu powietrza. Przesuwanie się dachu uruchomione na-
ciśnięciem przycisku
Ëw kluczyku elek-
tronicznym można przerwać naciskając
na przełącznik A-rys. 87(zmiana po-
zycji lub naciśnięcie przełącznika).
Po zmianie pozycji przełącznika dach
ignoruje naciśnięcie przycisków
Ë, do
momentu osiągnięcia nowej pozycji.
Otwierać i zamykać
dach otwierany tylko
w zatrzymanym samochodzie.
UWAGA
A0E0070mrys. 88
ZAMYKANIE DACHU
Obrócić przełącznik A-rys. 87w le-
wo.
Przesuwanie dachu otwieranego moż-
na przerwać/przywrócić krótkim naci-
śnięciem przełącznika A.
Wykonując zamknięcie za pomocą prze-
łącznika Amożliwe jest użycie pozycji
“Inhibit” (naciśnięcie przełącznika), aby
umożliwić zamknięcie dachu bez za-
bezpieczenia przed zgnieceniem.
Jeżeli po wyjęciu kluczyka elektronicz-
nego z wyłącznika zapłonu zostanie
uaktywnione sterowanie przesuwaniem
dachu przez naciśnięcie przycisku
Ëw
kluczyku elektronicznym i jeżeli prze-
suwanie dachu zostanie wykonane ręcz-
nie (naciśnięciem przełącznika) będzie
osiągnięte po zakończeniu przesuwa-
nia. Aby wykonać kolejne uruchomienie
dachu w sposób automatyczny ko-
nieczne jest ponowne naciśnięcie przy-
cisku
Ë.
94
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 94
Page 123 of 331

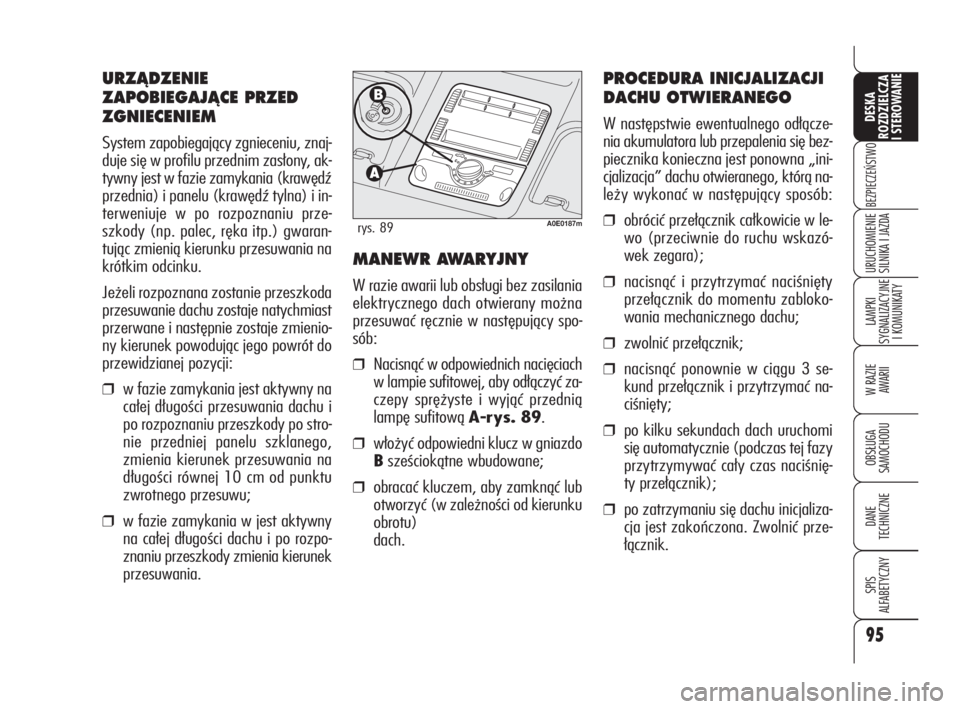

URZÑDZENIE
ZAPOBIEGAJÑCE PRZED
ZGNIECENIEM
System zapobiegający zgnieceniu, znaj-
duje się w profilu przednim zasłony, ak-
tywny jest w fazie zamykania (krawędź
przednia) i panelu (krawędź tylna) i in-
terweniuje w po rozpoznaniu prze-
szkody (np. palec, ręka itp.) gwaran-
tując zmienią kierunku przesuwania na
krótkim odcinku.
Jeżeli rozpoznana zostanie przeszkoda
przesuwanie dachu zostaje natychmiast
przerwane i następnie zostaje zmienio-
ny kierunek powodując jego powrót do
przewidzianej pozycji:
❒w fazie zamykania jest aktywny na
całej długości przesuwania dachu i
po rozpoznaniu przeszkody po stro-
nie przedniej panelu szklanego,
zmienia kierunek przesuwania na
długości równej 10 cm od punktu
zwrotnego przesuwu;
❒w fazie zamykania w jest aktywny
na całej długości dachu i po rozpo-
znaniu przeszkody zmienia kierunek
przesuwania.
PROCEDURA INICJALIZACJI
DACHU OTWIERANEGO
W następstwie ewentualnego odłącze-
nia akumulatora lub przepalenia się bez-
piecznika konieczna jest ponowna „ini-
cjalizacja” dachu otwieranego, którą na-
leży wykonać w następujący sposób:
❒obrócić przełącznik całkowicie w le-
wo (przeciwnie do ruchu wskazó-
wek zegara);
❒nacisnąć i przytrzymać naciśnięty
przełącznik do momentu zabloko-
wania mechanicznego dachu;
❒zwolnić przełącznik;
❒nacisnąć ponownie w ciągu 3 se-
kund przełącznik i przytrzymać na-
ciśnięty;
❒po kilku sekundach dach uruchomi
się automatycznie (podczas tej fazy
przytrzymywać cały czas naciśnię-
ty przełącznik);
❒po zatrzymaniu się dachu inicjaliza-
cja jest zakończona. Zwolnić prze-
łącznik.
A0E0187mrys. 89
MANEWR AWARYJNY
W razie awarii lub obsługi bez zasilania
elektrycznego dach otwierany można
przesuwać ręcznie w następujący spo-
sób:
❒Nacisnąć w odpowiednich nacięciach
w lampie sufitowej, aby odłączyć za-
czepy sprężyste i wyjąć przednią
lampę sufitową A-rys. 89.
❒włożyć odpowiedni klucz w gniazdo
Bsześciokątne wbudowane;
❒obracać kluczem, aby zamknąć lub
otworzyć (w zależności od kierunku
obrotu)
dach.
95
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 95
Page 124 of 331

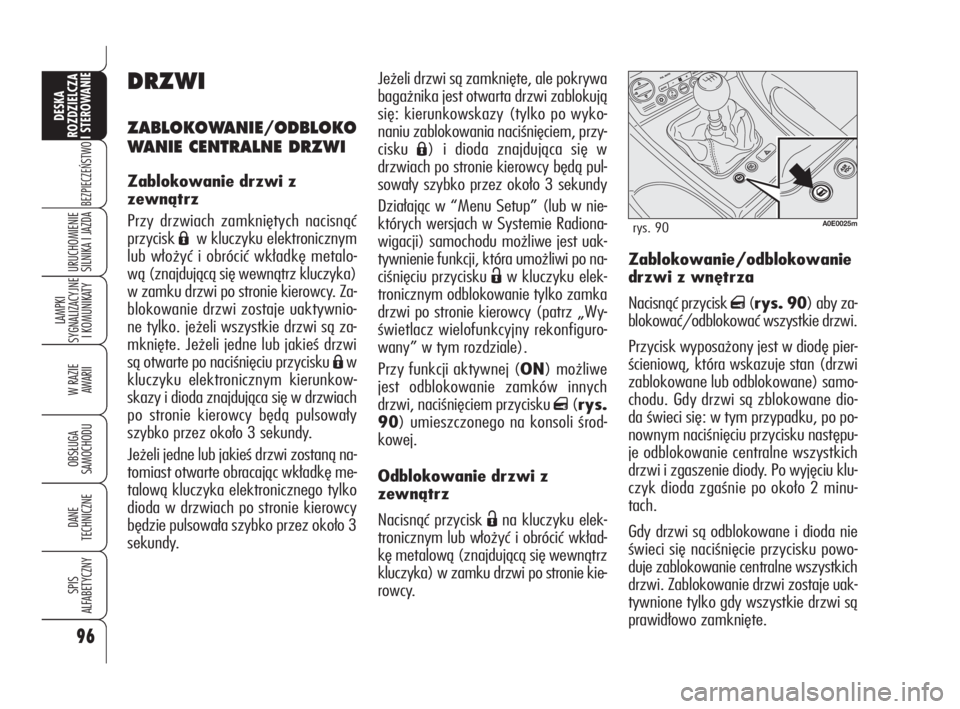

Zablokowanie/odblokowanie
drzwi z wnętrza
Nacisnąć przycisk
q(rys. 90) aby za-
blokować/odblokować wszystkie drzwi.
Przycisk wyposażony jest w diodę pier-
ścieniową, która wskazuje stan (drzwi
zablokowane lub odblokowane) samo-
chodu. Gdy drzwi są zblokowane dio-
da świeci się: w tym przypadku, po po-
nownym naciśnięciu przycisku następu-
je odblokowanie centralne wszystkich
drzwi i zgaszenie diody. Po wyjęciu klu-
czyk dioda zgaśnie po około 2 minu-
tach.
Gdy drzwi są odblokowane i dioda nie
świeci się naciśnięcie przycisku powo-
duje zablokowanie centralne wszystkich
drzwi. Zablokowanie drzwi zostaje uak-
tywnione tylko gdy wszystkie drzwi są
prawidłowo zamknięte.
DRZWI
ZABLOKOWANIE/ODBLOKO
WANIE CENTRALNE DRZWI
Zablokowanie drzwi z
zewnątrz
Przy drzwiach zamkniętych nacisnąć
przycisk
Áw kluczyku elektronicznym
lub włożyć i obrócić wkładkę metalo-
wą (znajdującą się wewnątrz kluczyka)
w zamku drzwi po stronie kierowcy. Za-
blokowanie drzwi zostaje uaktywnio-
ne tylko. jeżeli wszystkie drzwi są za-
mknięte. Jeżeli jedne lub jakieś drzwi
są otwarte po naciśnięciu przycisku
Áw
kluczyku elektronicznym kierunkow-
skazy i dioda znajdująca się w drzwiach
po stronie kierowcy będą pulsowały
szybko przez około 3 sekundy.
Jeżeli jedne lub jakieś drzwi zostaną na-
tomiast otwarte obracając wkładkę me-
talową kluczyka elektronicznego tylko
dioda w drzwiach po stronie kierowcy
będzie pulsowała szybko przez około 3
sekundy.
A0E0025mrys. 90
Jeżeli drzwi są zamknięte, ale pokrywa
bagażnika jest otwarta drzwi zablokują
się: kierunkowskazy (tylko po wyko-
naniu zablokowania naciśnięciem, przy-
cisku
Á) i dioda znajdująca się w
drzwiach po stronie kierowcy będą pul-
sowały szybko przez około 3 sekundy
Działając w “Menu Setup” (lub w nie-
których wersjach w Systemie Radiona-
wigacji) samochodu możliwe jest uak-
tywnienie funkcji, która umożliwi po na-
ciśnięciu przycisku
Ëw kluczyku elek-
tronicznym odblokowanie tylko zamka
drzwi po stronie kierowcy (patrz „Wy-
świetlacz wielofunkcyjny rekonfiguro-
wany” w tym rozdziale).
Przy funkcji aktywnej (ON) możliwe
jest odblokowanie zamków innych
drzwi, naciśnięciem przycisku
q(rys.
90) umieszczonego na konsoli środ-
kowej.
Odblokowanie drzwi z
zewnątrz
Nacisnąć przycisk
Ëna kluczyku elek-
tronicznym lub włożyć i obrócić wkład-
kę metalową (znajdującą się wewnątrz
kluczyka) w zamku drzwi po stronie kie-
rowcy.
96
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 96
Page 125 of 331

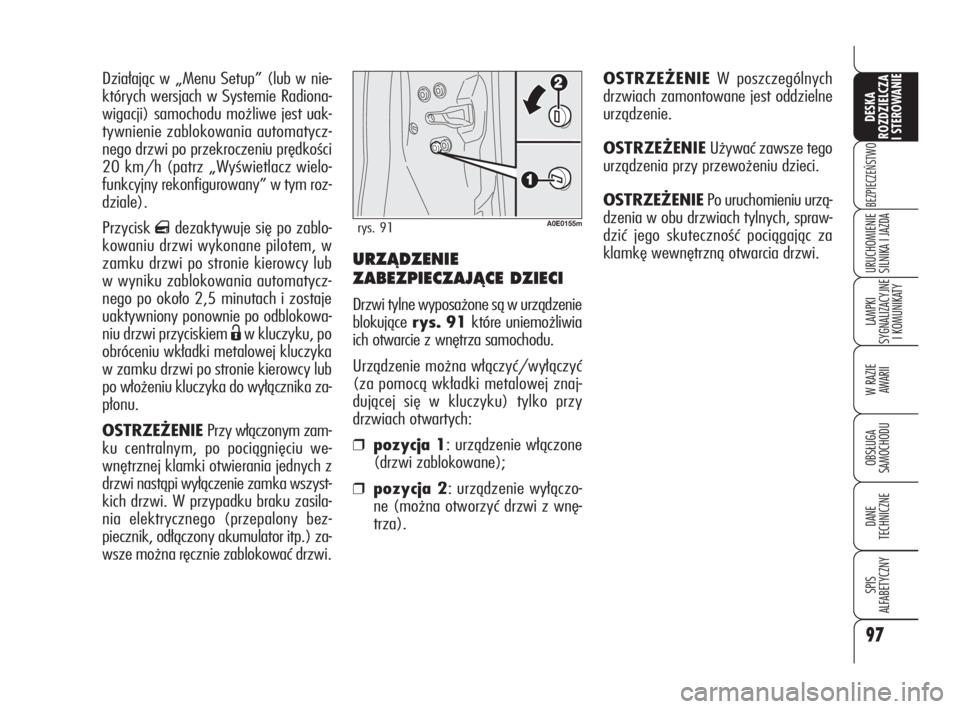

URZÑDZENIE
ZABEZPIECZAJÑCE DZIECI
Drzwi tylne wyposażone są w urządzenie
blokującerys. 91 które uniemożliwia
ich otwarcie z wnętrza samochodu.
Urządzenie można włączyć/wyłączyć
(za pomocą wkładki metalowej znaj-
dującej się w kluczyku) tylko przy
drzwiach otwartych:
❒pozycja 1: urządzenie włączone
(drzwi zablokowane);
❒pozycja 2: urządzenie wyłączo-
ne (można otworzyć drzwi z wnę-
trza).OSTRZEŻENIEW poszczególnych
drzwiach zamontowane jest oddzielne
urządzenie.
OSTRZEŻENIE Używać zawsze tego
urządzenia przy przewożeniu dzieci.
OSTRZEŻENIEPo uruchomieniu urzą-
dzenia w obu drzwiach tylnych, spraw-
dzić jego skuteczność pociągając za
klamkę wewnętrzną otwarcia drzwi. Działając w „Menu Setup” (lub w nie-
których wersjach w Systemie Radiona-
wigacji) samochodu możliwe jest uak-
tywnienie zablokowania automatycz-
nego drzwi po przekroczeniu prędkości
20 km/h (patrz „Wyświetlacz wielo-
funkcyjny rekonfigurowany” w tym roz-
dziale).
Przycisk
qdezaktywuje się po zablo-
kowaniu drzwi wykonane pilotem, w
zamku drzwi po stronie kierowcy lub
w wyniku zablokowania automatycz-
nego po około 2,5 minutach i zostaje
uaktywniony ponownie po odblokowa-
niu drzwi przyciskiem
Ëw kluczyku, po
obróceniu wkładki metalowej kluczyka
w zamku drzwi po stronie kierowcy lub
po włożeniu kluczyka do wyłącznika za-
płonu.
OSTRZEŻENIE Przy włączonym zam-
ku centralnym, po pociągnięciu we-
wnętrznej klamki otwierania jednych z
drzwi nastąpi wyłączenie zamka wszyst-
kich drzwi. W przypadku braku zasila-
nia elektrycznego (przepalony bez-
piecznik, odłączony akumulator itp.) za-
wsze można ręcznie zablokować drzwi.
A0E0155mrys. 91
97
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 97
Page 126 of 331
Wyrównanie działania przycisków zam-
ków uzyskuje się (tylko gdy akumula-
tor zostanie naładowany) w następu-
jący sposób:
❒nacisnąć przycisk Ëw kluczyku elek-
tronicznym;
❒nacisnąć przycisk qzablokowa-
nia/odblokowania drzwi;
❒otworzyć kluczykiem w zamku
drzwi przednie;
❒pociągnąć klamkę wewnętrzną
drzwi.OSTRZEŻENIE Dla drzwi tylnych, w
przypadku w którym było włączone za-
bezpieczenie dzieci i zamknięto je jak opi-
sano poprzednio, działając na klamkę we-
wnętrzną otwarcia, drzwi nie otworzą się,
ale tylko przywróci się ustawienie przyci-
sku w zamku; aby otworzyć drzwi, ko-
nieczne jest pociągnąć za klamkę ze-
wnętrzną. Po włączeniu zamknięcia awa-
ryjnego nie zostaje uaktywniony przycisk
blokowania/odblokowania centralnego
drzwi
q.
OSTRZEŻENIEW następstwie ewen-
tualnego odłączenia akumulatora lub
przepalenia bezpiecznika zabezpiecza-
jącego konieczna jest “inicjalizacja” me-
chanizmu otwierania/zamykania drzwi,
która należy wykonać w następujący
sposób:
❒zamknąć wszystkie drzwi;
❒nacisnąć przycisk Áw pilocie lub
przycisk
qna konsoli środkowej;
❒nacisnąć przycisk Ëw pilocie lub
przycisk
qna konsoli środkowej;

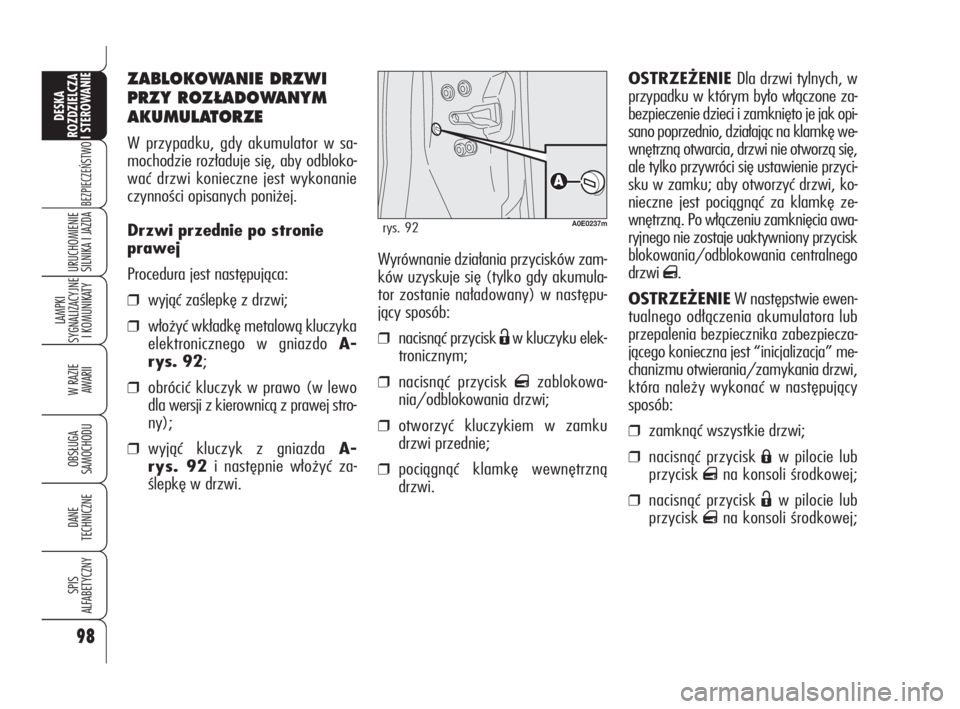

ZABLOKOWANIE DRZWI
PRZY ROZ¸ADOWANYM
AKUMULATORZE
W przypadku, gdy akumulator w sa-
mochodzie rozładuje się, aby odbloko-
wać drzwi konieczne jest wykonanie
czynności opisanych poniżej.
Drzwi przednie po stronie
prawej
Procedura jest następująca:
❒wyjąć zaślepkę z drzwi;
❒włożyć wkładkę metalową kluczyka
elektronicznego w gniazdo A-
rys. 92;
❒obrócić kluczyk w prawo (w lewo
dla wersji z kierownicą z prawej stro-
ny);
❒wyjąć kluczyk z gniazda A-
rys. 92i następnie włożyć za-
ślepkę w drzwi.
A0E0237mrys. 92
98
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 98
Page 127 of 331

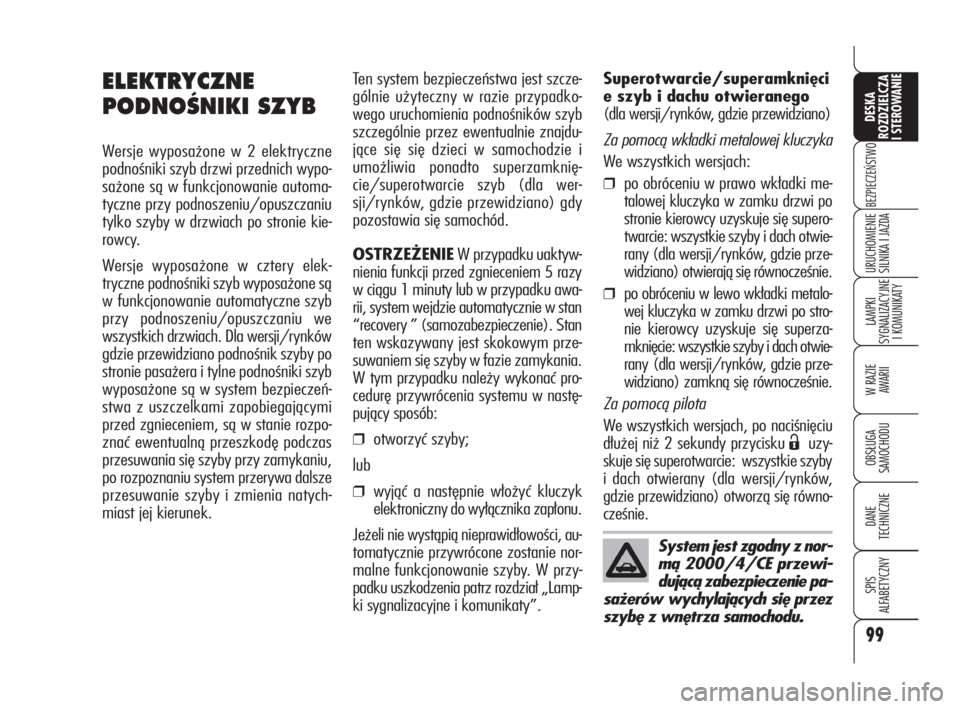

Ten system bezpieczeństwa jest szcze-
gólnie użyteczny w razie przypadko-
wego uruchomienia podnośników szyb
szczególnie przez ewentualnie znajdu-
jące się się dzieci w samochodzie i
umożliwia ponadto superzamknię-
cie/superotwarcie szyb (dla wer-
sji/rynków, gdzie przewidziano) gdy
pozostawia się samochód.
OSTRZEŻENIEW przypadku uaktyw-
nienia funkcji przed zgnieceniem 5 razy
w ciągu 1 minuty lub w przypadku awa-
rii, system wejdzie automatycznie w stan
“recovery ” (samozabezpieczenie). Stan
ten wskazywany jest skokowym prze-
suwaniem się szyby w fazie zamykania.
W tym przypadku należy wykonać pro-
cedurę przywrócenia systemu w nastę-
pujący sposób:
❒otworzyć szyby;
lub
❒wyjąć a następnie włożyć kluczyk
elektroniczny do wyłącznika zapłonu.
Jeżeli nie wystąpią nieprawidłowości, au-
tomatycznie przywrócone zostanie nor-
malne funkcjonowanie szyby. W przy-
padku uszkodzenia patrz rozdział „Lamp-
ki sygnalizacyjne i komunikaty”.Superotwarcie/superamknięci
e szyb i dachu otwieranego
(dla wersji/rynków, gdzie przewidziano)
Za pomocą wkładki metalowej kluczyka
We wszystkich wersjach:
❒po obróceniu w prawo wkładki me-
talowej kluczyka w zamku drzwi po
stronie kierowcy uzyskuje się supero-
twarcie: wszystkie szyby i dach otwie-
rany (dla wersji/rynków, gdzie prze-
widziano) otwierają się równocześnie.
❒po obróceniu w lewo wkładki metalo-
wej kluczyka w zamku drzwi po stro-
nie kierowcy uzyskuje się superza-
mknięcie: wszystkie szyby i dach otwie-
rany (dla wersji/rynków, gdzie prze-
widziano) zamkną się równocześnie.
Za pomocą pilota
We wszystkich wersjach, po naciśnięciu
dłużej niż 2 sekundy przycisku
Ëuzy-
skuje się superotwarcie: wszystkie szyby
i dach otwierany (dla wersji/rynków,
gdzie przewidziano) otworzą się równo-
cześnie.
ELEKTRYCZNE
PODNOÂNIKI SZYB
Wersje wyposażone w 2 elektryczne
podnośniki szyb drzwi przednich wypo-
sażone są w funkcjonowanie automa-
tyczne przy podnoszeniu/opuszczaniu
tylko szyby w drzwiach po stronie kie-
rowcy.
Wersje wyposażone w cztery elek-
tryczne podnośniki szyb wyposażone są
w funkcjonowanie automatyczne szyb
przy podnoszeniu/opuszczaniu we
wszystkich drzwiach. Dla wersji/rynków
gdzie przewidziano podnośnik szyby po
stronie pasażera i tylne podnośniki szyb
wyposażone są w system bezpieczeń-
stwa z uszczelkami zapobiegającymi
przed zgnieceniem, są w stanie rozpo-
znać ewentualną przeszkodę podczas
przesuwania się szyby przy zamykaniu,
po rozpoznaniu system przerywa dalsze
przesuwanie szyby i zmienia natych-
miast jej kierunek.
System jest zgodny z nor-
mą 2000/4/CE przewi-
dującą zabezpieczenie pa-
sażerów wychylających się przez
szybę z wnętrza samochodu.
99
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 99
Page 128 of 331

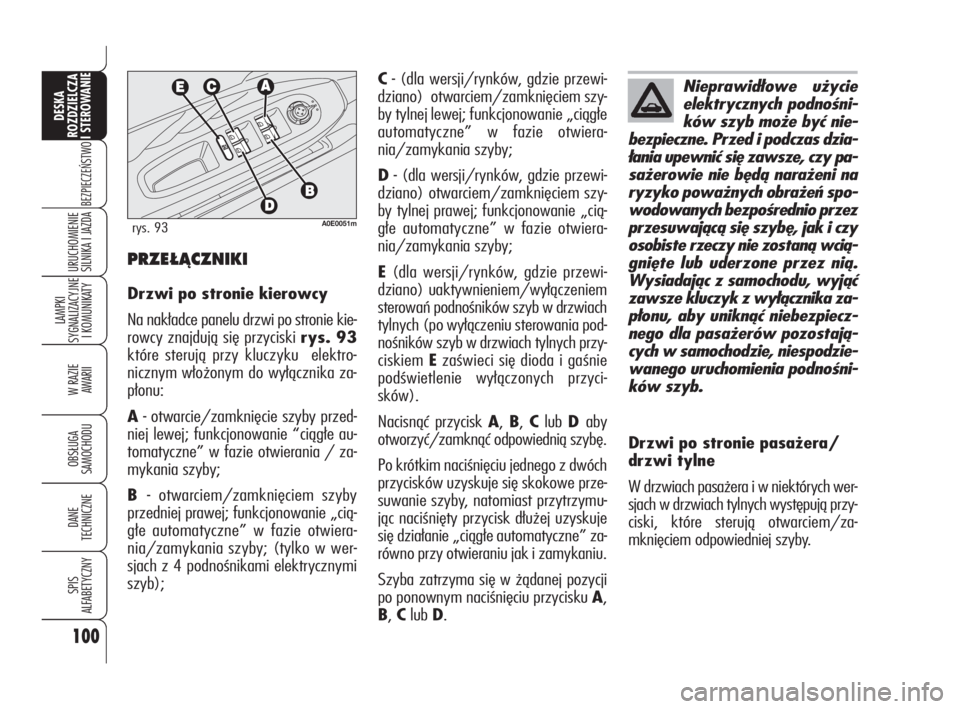

C- (dla wersji/rynków, gdzie przewi-
dziano) otwarciem/zamknięciem szy-
by tylnej lewej; funkcjonowanie „ciągłe
automatyczne” w fazie otwiera-
nia/zamykania szyby;
D- (dla wersji/rynków, gdzie przewi-
dziano) otwarciem/zamknięciem szy-
by tylnej prawej; funkcjonowanie „cią-
głe automatyczne” w fazie otwiera-
nia/zamykania szyby;
E(dla wersji/rynków, gdzie przewi-
dziano) uaktywnieniem/wyłączeniem
sterowań podnośników szyb w drzwiach
tylnych (po wyłączeniu sterowania pod-
nośników szyb w drzwiach tylnych przy-
ciskiem Ezaświeci się dioda i gaśnie
podświetlenie wyłączonych przyci-
sków).
Nacisnąć przycisk A, B, Club D aby
otworzyć/zamknąć odpowiednią szybę.
Po krótkim naciśnięciu jednego z dwóch
przycisków uzyskuje się skokowe prze-
suwanie szyby, natomiast przytrzymu-
jąc naciśnięty przycisk dłużej uzyskuje
się działanie „ciągłe automatyczne” za-
równo przy otwieraniu jak i zamykaniu.
Szyba zatrzyma się w żądanej pozycji
po ponownym naciśnięciu przycisku A,
B, Club D.Drzwi po stronie pasażera/
drzwi tylne
W drzwiach pasażera i w niektórych wer-
sjach w drzwiach tylnych występują przy-
ciski, które sterują otwarciem/za-
mknięciem odpowiedniej szyby.
PRZE¸ÑCZNIKI
Drzwi po stronie kierowcy
Na nakładce panelu drzwi po stronie kie-
rowcy znajdują się przyciski rys. 93
które sterują przy kluczyku elektro-
nicznym włożonym do wyłącznika za-
płonu:
A- otwarcie/zamknięcie szyby przed-
niej lewej; funkcjonowanie “ciągłe au-
tomatyczne” w fazie otwierania / za-
mykania szyby;
B - otwarciem/zamknięciem szyby
przedniej prawej; funkcjonowanie „cią-
głe automatyczne” w fazie otwiera-
nia/zamykania szyby; (tylko w wer-
sjach z 4 podnośnikami elektrycznymi
szyb);
A0E0051mrys. 93
Nieprawidłowe użycie
elektrycznych podnośni-
ków szyb może być nie-
bezpieczne. Przed i podczas dzia-
łania upewnić się zawsze, czy pa-
sażerowie nie będą narażeni na
ryzyko poważnych obrażeń spo-
wodowanych bezpośrednio przez
przesuwającą się szybę, jak i czy
osobiste rzeczy nie zostaną wcią-
gnięte lub uderzone przez nią.
Wysiadając z samochodu, wyjąć
zawsze kluczyk z wyłącznika za-
płonu, aby uniknąć niebezpiecz-
nego dla pasażerów pozostają-
cych w samochodzie, niespodzie-
wanego uruchomienia podnośni-
ków szyb.
100
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 100
Page 129 of 331
Niedokładne zamknięcie pokrywy ba-
gażnika sygnalizowane jest, w niektó-
rych wersjach, zaświeceniem się lamp-
ki sygnalizacyjnej
´w zestawie wskaź-
ników, natomiast w innych wersjach zo-
staje wyświetlony symbol
Ri ko-
munikat na wyświetlaczu (patrz rozdział
„Lampki sygnalizacyjne i komunikaty”).
Po odblokowaniu bagażnik można
otworzyć z zewnątrz samochodu naci-
skając logo elektryczne rys. 94do
usłyszenia dźwięku odblokowania.
BAGA˚NIK
Zamek pokrywy bagażnika jest elek-
tryczny i dezaktywuje się podczas jaz-
dy samochodu.
Działając w „Menu Setup” (lub w nie-
których wersjach Systemu Radionawi-
gacji) można ustawić otwieranie po-
krywy bagażnika uaktywniając opcję
„Baule indipendente (Niezależne od-
blokowanie pokrywy bagażnika)”
(patrz rozdział „Wyświetlacz wielo-
funkcyjny rekonfigurowany”): przy ak-
tywnej tej funkcji, pokrywę bagażnika
można otworzyć tylko po naciśnięciu
przycisku
`w kluczyku elektro-
nicznym.
A0E0498mrys. 94
Otwarcie bagażnika wspomagane jest
amortyzatorami bocznymi gazowymi.
Po otwarciu bagażnika zaświeci się lam-
pa sufitowa wewnętrzna: oświetlenie
gaśnie automatycznie po zamknięciu
bagażnika. W przypadku pozostawie-
nia bagażnika otwartego oświetlenia ga-
śnie po kilku minutach.
101
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 101
Page 130 of 331
OTWARCIE PILOTEM
ZDALNEGO STEROWANIA
Nacisnąć przycisk `w kluczyku
elektronicznym. Otwarciu pokrywy ba-
gażnika towarzyszy dwukrotne mi-
gnięcie kierunkowskazów.
Po otwarciu bagażnika przy alarmie (dla
wersji/rynków, gdzie przewidziano)
włączonym, dezaktywuje się:
❒zabezpieczenie objętościowe;
❒zabezpieczenie przed podniesie-
niem;
❒czujnik kontroli pokrywy bagażnika.
Po zamknięciu bagażnika wszystkie te
funkcje zostaną przywrócone i kierun-
kowskazy zapalą się na około 1 se-
kundę. OSTRZEŻENIEW następstwie ewen-
tualnego odłączenia akumulatora lub
przepalenia bezpiecznika zabezpiecza-
jącego konieczna jest “inicjalizacja” me-
chanizmu otwierania/zamykania po-
krywy bagażnika, która należy wyko-
nać w następujący sposób:
❒zamknąć wszystkie drzwi i bagaż-
nik;
❒nacisnąć przycisk Áw pilocie lub
przycisk
qna konsoli środkowej;
❒nacisnąć przycisk Ëw pilocie lub
przycisk
qna konsoli środkowej;
AWARYJNE BAGA˚NIKA Z
WN¢TRZA SAMOCHODU
(przewidziane tylko dla
wersji berlina 3 br y∏owej)
W przypadku odłączenia akumulatora
pokrywę bagażnika można otworzyć
poprzez pociągnięcie uchwytu A-
rys. 95znajdującego się pod siedze-
niem tylnym po stronie lewej.
Po użyciu umieścić uchwyt ponownie
pod poduszką.
A0E0228mrys. 95
102
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
083-128 Alfa 159 PL 9-04-2009 13:53 Pagina 102
