Alfa Romeo Brera/Spider 2010 Betriebsanleitung (in German)

119
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

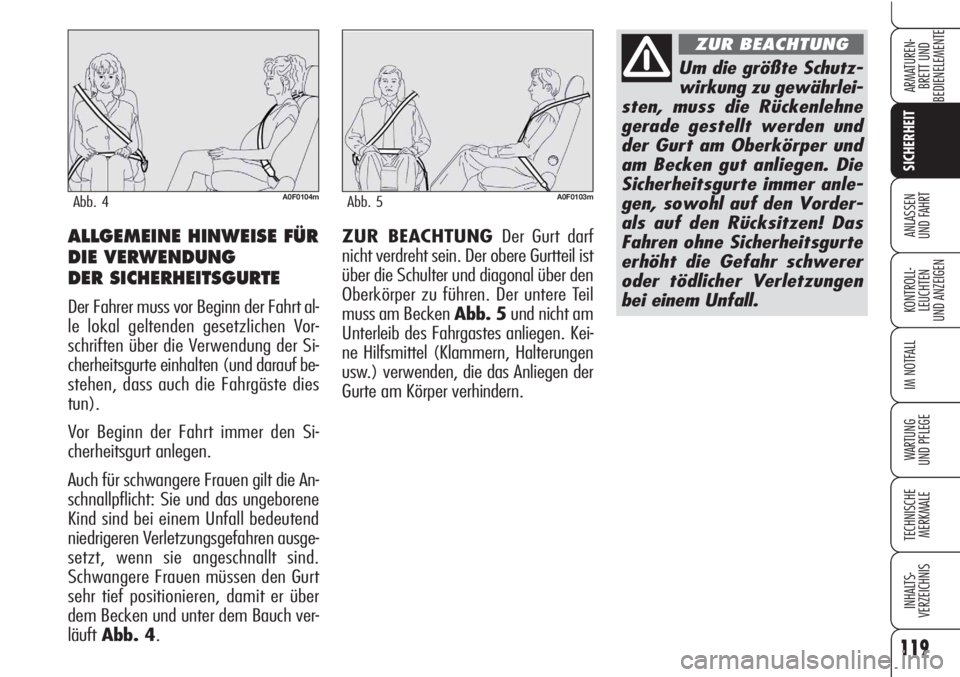

UND FAHRTZUR BEACHTUNG Der Gurt darf
nicht verdreht sein. Der obere Gurtteil ist
über die Schulter und diagonal über den
Oberkörper zu führen. Der untere Teil
muss am Becken Abb. 5und nicht am
Unterleib des Fahrgastes anliegen. Kei-
ne Hilfsmittel (Klammern, Halterungen
usw.) verwenden, die das Anliegen der
Gurte am Körper verhindern.ALLGEMEINE HINWEISE FÜR
DIE VERWENDUNG
DER SICHERHEITSGURTE
Der Fahrer muss vor Beginn der Fahrt al-
le lokal geltenden gesetzlichen Vor-
schriften über die Verwendung der Si-
cherheitsgurte einhalten (und darauf be-
stehen, dass auch die Fahrgäste dies
tun).
Vor Beginn der Fahrt immer den Si-
cherheitsgurt anlegen.
Auch für schwangere Frauen gilt die An-
schnallpflicht: Sie und das ungeborene
Kind sind bei einem Unfall bedeutend
niedrigeren Verletzungsgefahren ausge-
setzt, wenn sie angeschnallt sind.
Schwangere Frauen müssen den Gurt
sehr tief positionieren, damit er über
dem Becken und unter dem Bauch ver-
läuftAbb. 4.
A0F0104mAbb. 4A0F0103mAbb. 5
Um die größte Schutz-
wirkung zu gewährlei-
sten, muss die Rückenlehne
gerade gestellt werden und
der Gurt am Oberkörper und
am Becken gut anliegen. Die
Sicherheitsgurte immer anle-
gen, sowohl auf den Vorder-
als auf den Rücksitzen! Das
Fahren ohne Sicherheitsgurte
erhöht die Gefahr schwerer
oder tödlicher Verletzungen
bei einem Unfall.
ZUR BEACHTUNG

120
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

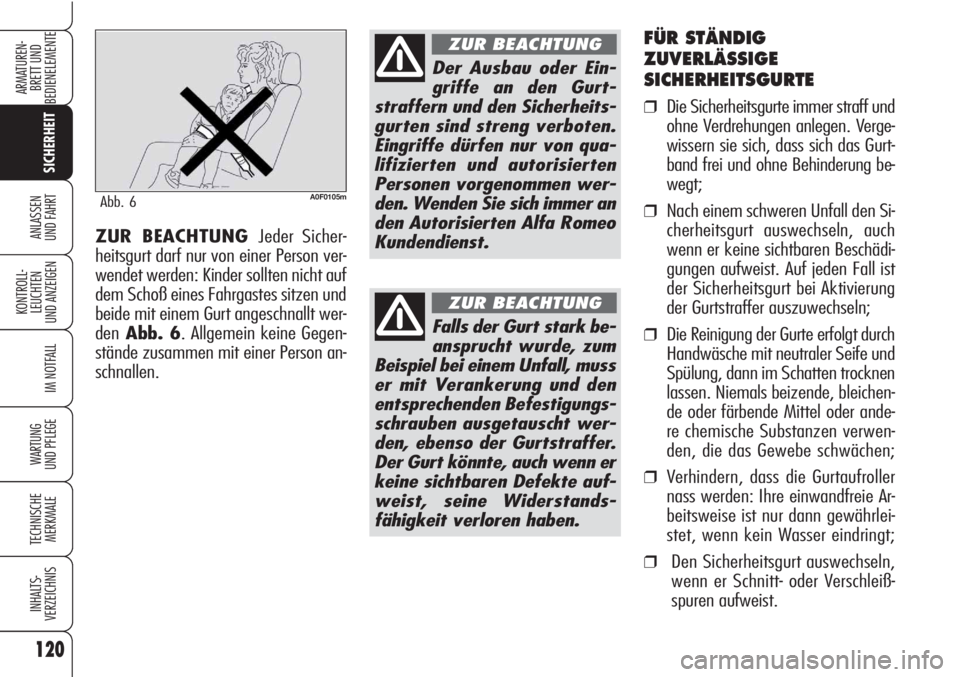

FÜR STÄNDIG
ZUVERLÄSSIGE
SICHERHEITSGURTE
❒Die Sicherheitsgurte immer straff und
ohne Verdrehungen anlegen. Verge-
wissern sie sich, dass sich das Gurt-
band frei und ohne Behinderung be-
wegt;
❒Nach einem schweren Unfall den Si-
cherheitsgurt auswechseln, auch
wenn er keine sichtbaren Beschädi-
gungen aufweist. Auf jeden Fall ist
der Sicherheitsgurt bei Aktivierung
der Gurtstraffer auszuwechseln;
❒Die Reinigung der Gurte erfolgt durch
Handwäsche mit neutraler Seife und
Spülung, dann im Schatten trocknen
lassen. Niemals beizende, bleichen-
de oder färbende Mittel oder ande-
re chemische Substanzen verwen-
den, die das Gewebe schwächen;
❒Verhindern, dass die Gurtaufroller
nass werden: Ihre einwandfreie Ar-
beitsweise ist nur dann gewährlei-
stet, wenn kein Wasser eindringt;
❒Den Sicherheitsgurt auswechseln,
wenn er Schnitt- oder Verschleiß-
spuren aufweist. ZUR BEACHTUNG Jeder Sicher-
heitsgurt darf nur von einer Person ver-
wendet werden: Kinder sollten nicht auf
dem Schoß eines Fahrgastes sitzen und
beide mit einem Gurt angeschnallt wer-
denAbb. 6. Allgemein keine Gegen-
stände zusammen mit einer Person an-
schnallen.
A0F0105mAbb. 6
Der Ausbau oder Ein-
griffe an den Gurt-
straffern und den Sicherheits-
gurten sind streng verboten.
Eingriffe dürfen nur von qua-
lifizierten und autorisierten
Personen vorgenommen wer-
den. Wenden Sie sich immer an
den Autorisierten Alfa Romeo
Kundendienst.
ZUR BEACHTUNG
Falls der Gurt stark be-
ansprucht wurde, zum
Beispiel bei einem Unfall, muss
er mit Verankerung und den
entsprechenden Befestigungs-
schrauben ausgetauscht wer-
den, ebenso der Gurtstraffer.
Der Gurt könnte, auch wenn er
keine sichtbaren Defekte auf-
weist, seine Widerstands-
fähigkeit verloren haben.
ZUR BEACHTUNG

121
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

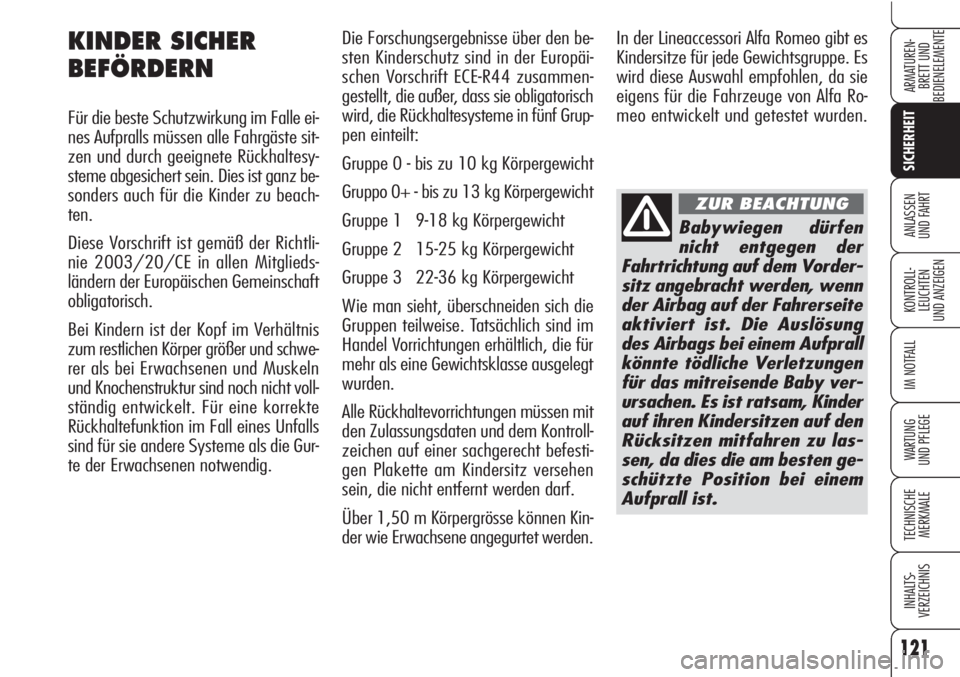

Die Forschungsergebnisse über den be-
sten Kinderschutz sind in der Europäi-
schen Vorschrift ECE-R44 zusammen-
gestellt, die außer, dass sie obligatorisch
wird, die Rückhaltesysteme in fünf Grup-
pen einteilt:
Gruppe 0 - bis zu 10 kg Körpergewicht
Gruppo 0+ - bis zu 13 kg Körpergewicht
Gruppe 1 9-18 kg Körpergewicht
Gruppe 2 15-25 kg Körpergewicht
Gruppe 3 22-36 kg Körpergewicht
Wie man sieht, überschneiden sich die
Gruppen teilweise. Tatsächlich sind im
Handel Vorrichtungen erhältlich, die für
mehr als eine Gewichtsklasse ausgelegt
wurden.
Alle Rückhaltevorrichtungen müssen mit
den Zulassungsdaten und dem Kontroll-
zeichen auf einer sachgerecht befesti-
gen Plakette am Kindersitz versehen
sein, die nicht entfernt werden darf.
Über 1,50 m Körpergrösse können Kin-
der wie Erwachsene angegurtet werden.In der Lineaccessori Alfa Romeo gibt es
Kindersitze für jede Gewichtsgruppe. Es
wird diese Auswahl empfohlen, da sie
eigens für die Fahrzeuge von Alfa Ro-
meo entwickelt und getestet wurden.KINDER SICHER
BEFÖRDERN
Für die beste Schutzwirkung im Falle ei-
nes Aufpralls müssen alle Fahrgäste sit-
zen und durch geeignete Rückhaltesy-
steme abgesichert sein. Dies ist ganz be-
sonders auch für die Kinder zu beach-
ten.
Diese Vorschrift ist gemäß der Richtli-
nie 2003/20/CE in allen Mitglieds-
ländern der Europäischen Gemeinschaft
obligatorisch.
Bei Kindern ist der Kopf im Verhältnis
zum restlichen Körper größer und schwe-
rer als bei Erwachsenen und Muskeln
und Knochenstruktur sind noch nicht voll-
ständig entwickelt. Für eine korrekte
Rückhaltefunktion im Fall eines Unfalls
sind für sie andere Systeme als die Gur-
te der Erwachsenen notwendig.
Babywiegen dürfen
nicht entgegen der
Fahrtrichtung auf dem Vorder-
sitz angebracht werden, wenn
der Airbag auf der Fahrerseite
aktiviert ist. Die Auslösung
des Airbags bei einem Aufprall
könnte tödliche Verletzungen
für das mitreisende Baby ver-
ursachen. Es ist ratsam, Kinder
auf ihren Kindersitzen auf den
Rücksitzen mitfahren zu las-
sen, da dies die am besten ge-
schützte Position bei einem
Aufprall ist.
ZUR BEACHTUNG

122
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

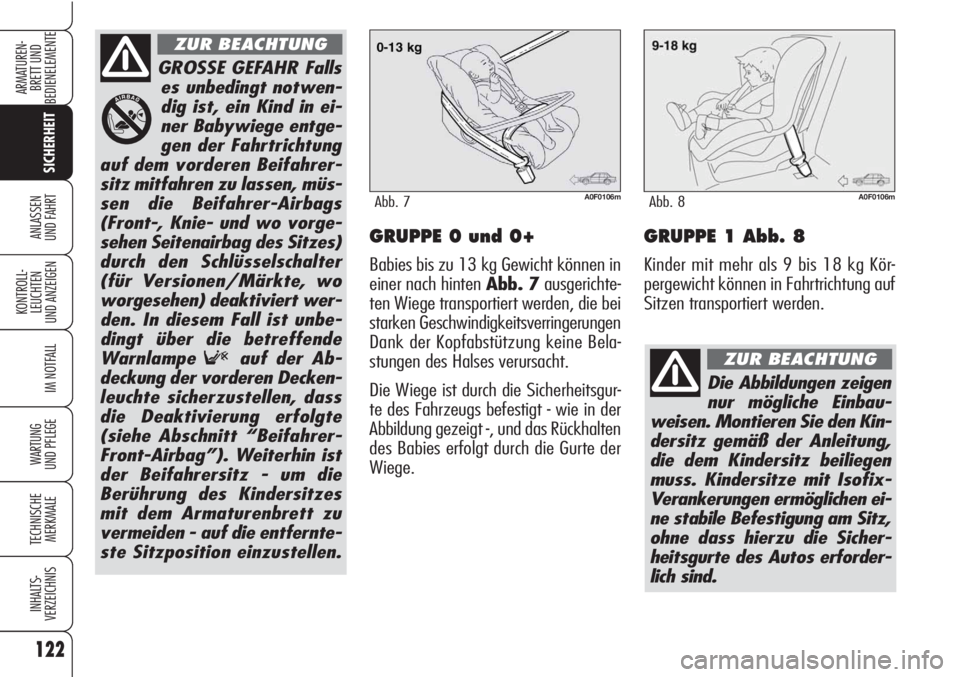

UND FAHRTGRUPPE 0 und 0+
Babies bis zu 13 kg Gewicht können in
einer nach hinten Abb. 7ausgerichte-
ten Wiege transportiert werden, die bei
starken Geschwindigkeitsverringerungen
Dank der Kopfabstützung keine Bela-
stungen des Halses verursacht.
Die Wiege ist durch die Sicherheitsgur-
te des Fahrzeugs befestigt - wie in der
Abbildung gezeigt -, und das Rückhalten
des Babies erfolgt durch die Gurte der
Wiege.
GROSSE GEFAHR Falls
es unbedingt notwen-
dig ist, ein Kind in ei-
ner Babywiege entge-
gen der Fahrtrichtung
auf dem vorderen Beifahrer-
sitz mitfahren zu lassen, müs-
sen die Beifahrer-Airbags
(Front-, Knie- und wo vorge-
sehen Seitenairbag des Sitzes)
durch den Schlüsselschalter
(für Versionen/Märkte, wo
worgesehen) deaktiviert wer-
den. In diesem Fall ist unbe-
dingt über die betreffende
Warnlampe
Fauf der Ab-
deckung der vorderen Decken-
leuchte sicherzustellen, dass
die Deaktivierung erfolgte
(siehe Abschnitt “Beifahrer-
Front-Airbag”). Weiterhin ist
der Beifahrersitz - um die
Berührung des Kindersitzes
mit dem Armaturenbrett zu
vermeiden - auf die entfernte-
ste Sitzposition einzustellen.
ZUR BEACHTUNG
A0F0106mAbb. 7
Die Abbildungen zeigen
nur mögliche Einbau-
weisen. Montieren Sie den Kin-
dersitz gemäß der Anleitung,
die dem Kindersitz beiliegen
muss. Kindersitze mit Isofix-
Verankerungen ermöglichen ei-
ne stabile Befestigung am Sitz,
ohne dass hierzu die Sicher-
heitsgurte des Autos erforder-
lich sind.
ZUR BEACHTUNG
A0F0106mAbb. 8
GRUPPE 1 Abb. 8
Kinder mit mehr als 9 bis 18 kg Kör-
pergewicht können in Fahrtrichtung auf
Sitzen transportiert werden.

123
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

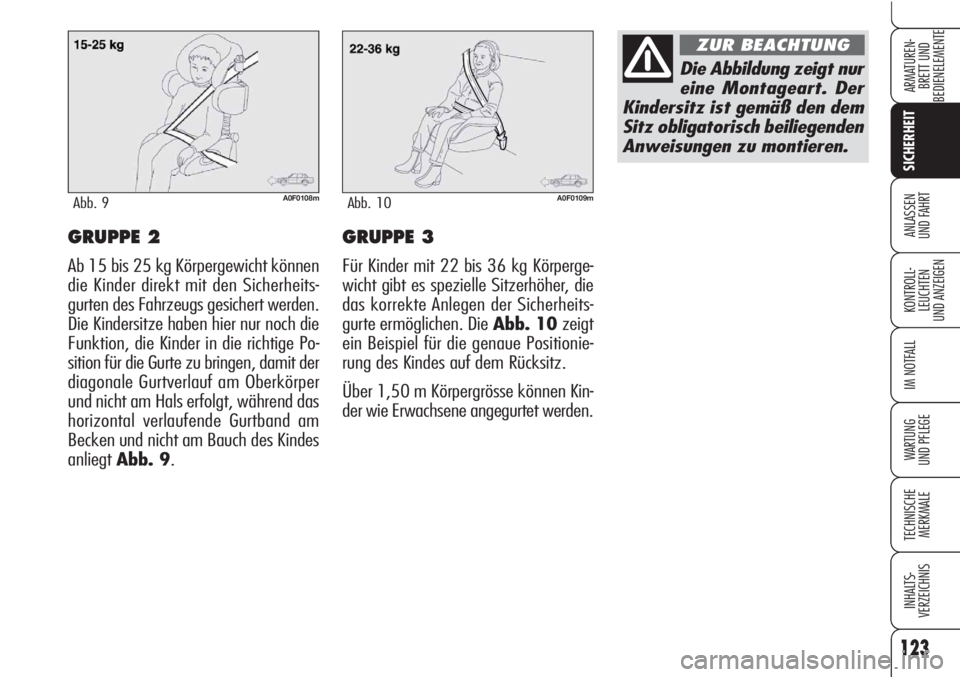

UND FAHRTGRUPPE 2
Ab 15 bis 25 kg Körpergewicht können
die Kinder direkt mit den Sicherheits-
gurten des Fahrzeugs gesichert werden.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige Po-
sition für die Gurte zu bringen, damit der
diagonale Gurtverlauf am Oberkörper
und nicht am Hals erfolgt, während das
horizontal verlaufende Gurtband am
Becken und nicht am Bauch des Kindes
anliegtAbb. 9.
GRUPPE 3
Für Kinder mit 22 bis 36 kg Körperge-
wicht gibt es spezielle Sitzerhöher, die
das korrekte Anlegen der Sicherheits-
gurte ermöglichen. Die Abb. 10zeigt
ein Beispiel für die genaue Positionie-
rung des Kindes auf dem Rücksitz.
Über 1,50 m Körpergrösse können Kin-
der wie Erwachsene angegurtet werden.
A0F0108mAbb. 9A0F0109mAbb. 10
Die Abbildung zeigt nur
eine Montageart. Der
Kindersitz ist gemäß den dem
Sitz obligatorisch beiliegenden
Anweisungen zu montieren.
ZUR BEACHTUNG

124
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

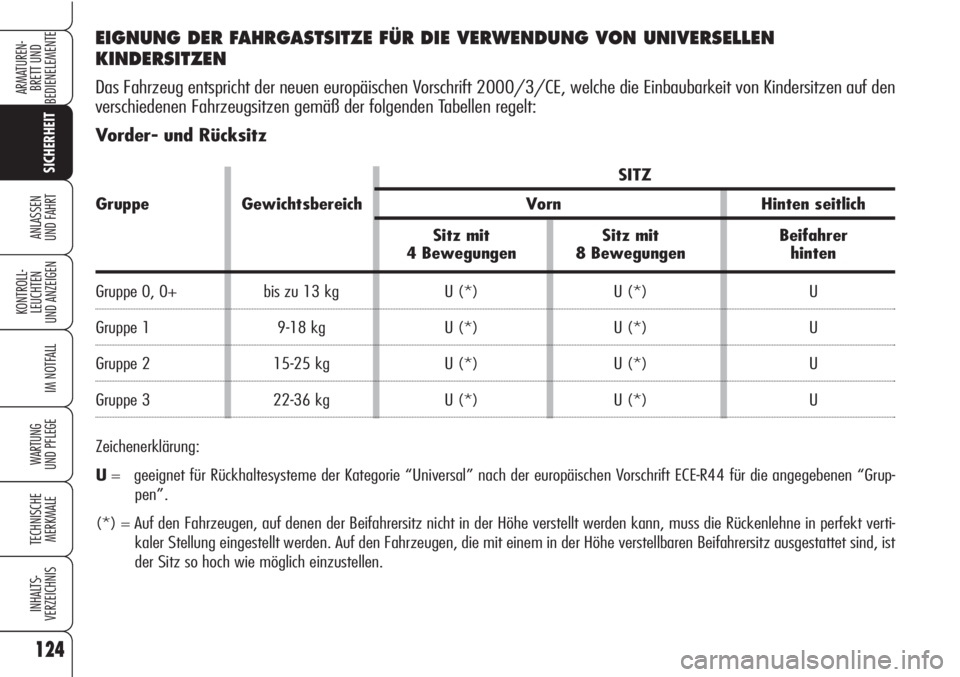

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON UNIVERSELLEN
KINDERSITZEN
Das Fahrzeug entspricht der neuen europäischen Vorschrift 2000/3/CE, welche die Einbaubarkeit von Kindersitzen auf den
verschiedenen Fahrzeugsitzen gemäß der folgenden Tabellen regelt:
Vorder- und Rücksitz
SITZ
Gruppe Gewichtsbereich Vorn Hinten seitlich
Sitz mit Sitz mit Beifahrer
4 Bewegungen 8 Bewegungen hinten
Gruppe 0, 0+ bis zu 13 kg U (*) U (*) U
Gruppe 1 9-18 kg U (*) U (*) U
Gruppe 2 15-25 kg U (*) U (*) U
Gruppe 3 22-36 kg U (*) U (*) U
Zeichenerklärung:
U= geeignet für Rückhaltesysteme der Kategorie “Universal” nach der europäischen Vorschrift ECE-R44 für die angegebenen “Grup-
pen”.
(*) = Auf den Fahrzeugen, auf denen der Beifahrersitz nicht in der Höhe verstellt werden kann, muss die Rückenlehne in perfekt verti-
kaler Stellung eingestellt werden. Auf den Fahrzeugen, die mit einem in der Höhe verstellbaren Beifahrersitz ausgestattet sind, ist
der Sitz so hoch wie möglich einzustellen.

125
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

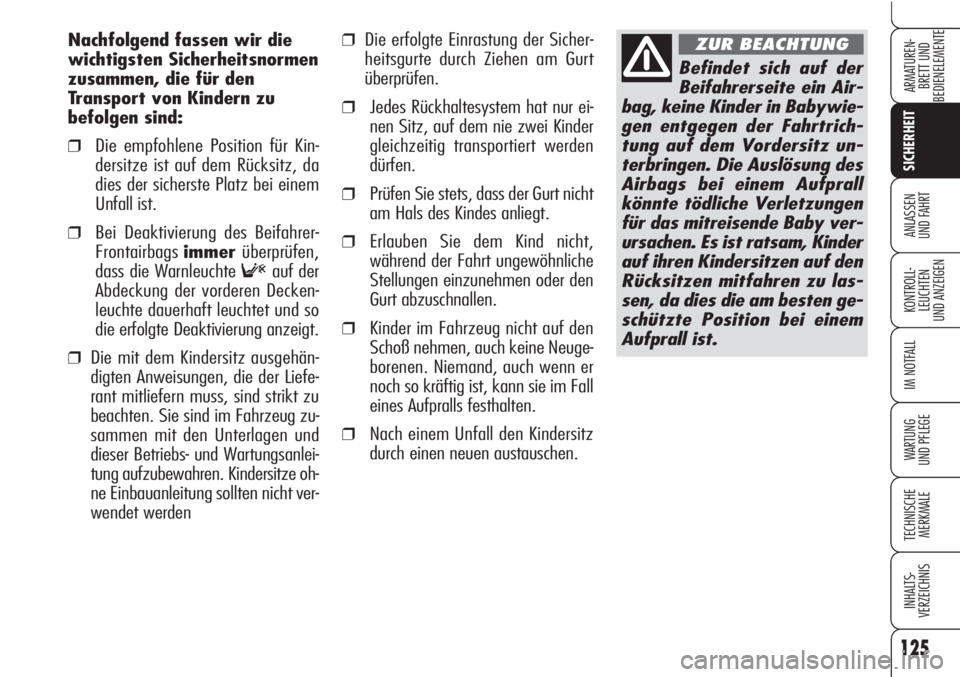

❒Die erfolgte Einrastung der Sicher-
heitsgurte durch Ziehen am Gurt
überprüfen.
❒Jedes Rückhaltesystem hat nur ei-
nen Sitz, auf dem nie zwei Kinder
gleichzeitig transportiert werden
dürfen.
❒Prüfen Sie stets, dass der Gurt nicht
am Hals des Kindes anliegt.
❒Erlauben Sie dem Kind nicht,
während der Fahrt ungewöhnliche
Stellungen einzunehmen oder den
Gurt abzuschnallen.
❒Kinder im Fahrzeug nicht auf den
Schoß nehmen, auch keine Neuge-
borenen. Niemand, auch wenn er
noch so kräftig ist, kann sie im Fall
eines Aufpralls festhalten.
❒Nach einem Unfall den Kindersitz
durch einen neuen austauschen. Nachfolgend fassen wir die
wichtigsten Sicherheitsnormen
zusammen, die für den
Transport von Kindern zu
befolgen sind:
❒Die empfohlene Position für Kin-
dersitze ist auf dem Rücksitz, da
dies der sicherste Platz bei einem
Unfall ist.
❒Bei Deaktivierung des Beifahrer-
Frontairbagsimmerüberprüfen,
dass die Warnleuchte
Fauf der
Abdeckung der vorderen Decken-
leuchte dauerhaft leuchtet und so
die erfolgte Deaktivierung anzeigt.
❒Die mit dem Kindersitz ausgehän-
digten Anweisungen, die der Liefe-
rant mitliefern muss, sind strikt zu
beachten. Sie sind im Fahrzeug zu-
sammen mit den Unterlagen und
dieser Betriebs- und Wartungsanlei-
tung aufzubewahren. Kindersitze oh-
ne Einbauanleitung sollten nicht ver-
wendet werden
Befindet sich auf der
Beifahrerseite ein Air-
bag, keine Kinder in Babywie-
gen entgegen der Fahrtrich-
tung auf dem Vordersitz un-
terbringen. Die Auslösung des
Airbags bei einem Aufprall
könnte tödliche Verletzungen
für das mitreisende Baby ver-
ursachen. Es ist ratsam, Kinder
auf ihren Kindersitzen auf den
Rücksitzen mitfahren zu las-
sen, da dies die am besten ge-
schützte Position bei einem
Aufprall ist.
ZUR BEACHTUNG

126
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Der Kindersitz kann nur
bei stehendem Fahrzeug
montiert werden. Der Sitz ist
richtig an den Haltern verankert,
wenn ein hörbares Einrasten
wahrgenommen wird. Bitte be-
achten Sie in jedem Fall die An-
weisungen für Einbau, Ausbau
und Positionierung, die der Kin-
dersitzhersteller verpflichtet ist,
mitzuliefern.
ZUR BEACHTUNG

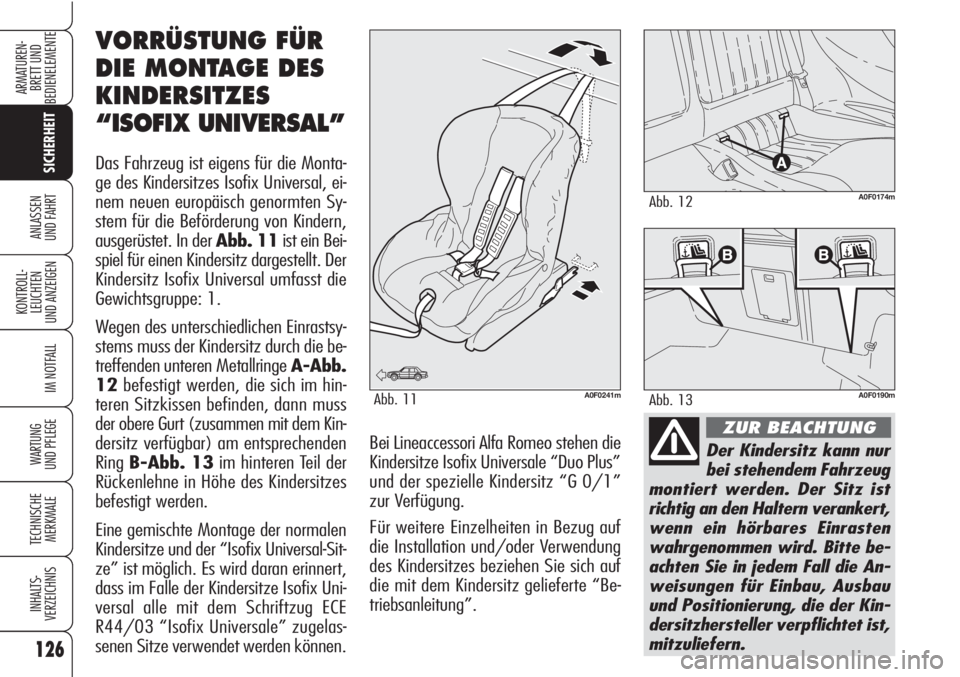

VORRÜSTUNG FÜR
DIE MONTAGE DES
KINDERSITZES
“ISOFIX UNIVERSAL”
Das Fahrzeug ist eigens für die Monta-
ge des Kindersitzes Isofix Universal, ei-
nem neuen europäisch genormten Sy-
stem für die Beförderung von Kindern,
ausgerüstet. In der Abb. 11ist ein Bei-
spiel für einen Kindersitz dargestellt. Der
Kindersitz Isofix Universal umfasst die
Gewichtsgruppe: 1.
Wegen des unterschiedlichen Einrastsy-
stems muss der Kindersitz durch die be-
treffenden unteren Metallringe A-Abb.
12befestigt werden, die sich im hin-
teren Sitzkissen befinden, dann muss
der obere Gurt (zusammen mit dem Kin-
dersitz verfügbar) am entsprechenden
RingB-Abb. 13im hinteren Teil der
Rückenlehne in Höhe des Kindersitzes
befestigt werden.
Eine gemischte Montage der normalen
Kindersitze und der “Isofix Universal-Sit-
ze” ist möglich. Es wird daran erinnert,
dass im Falle der Kindersitze Isofix Uni-
versal alle mit dem Schriftzug ECE
R44/03 “Isofix Universale” zugelas-
senen Sitze verwendet werden können. Bei Lineaccessori Alfa Romeo stehen die
Kindersitze Isofix Universale “Duo Plus”
und der spezielle Kindersitz “G 0/1”
zur Verfügung.
Für weitere Einzelheiten in Bezug auf
die Installation und/oder Verwendung
des Kindersitzes beziehen Sie sich auf
die mit dem Kindersitz gelieferte “Be-
triebsanleitung”.
A0F0174mAbb. 12
Abb. 11
A0F0241mA0F0190mAbb. 13

127
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Gewichtsbereich Ausrichtung Gruppe Position Isofix
Kindersitz Isofix seitlich hinten
Gruppe 1 von 9
bis zu 18 kg
IUF: geeignet für Kinderrückhaltesysteme Isofix, die in Fahrtrichtung ausgerichtet sind, der Kategorie Universal (mit drittem oberen An-
schluss ausgestattet), zugelassen für die Verwendung in der Gewichtsgruppe.

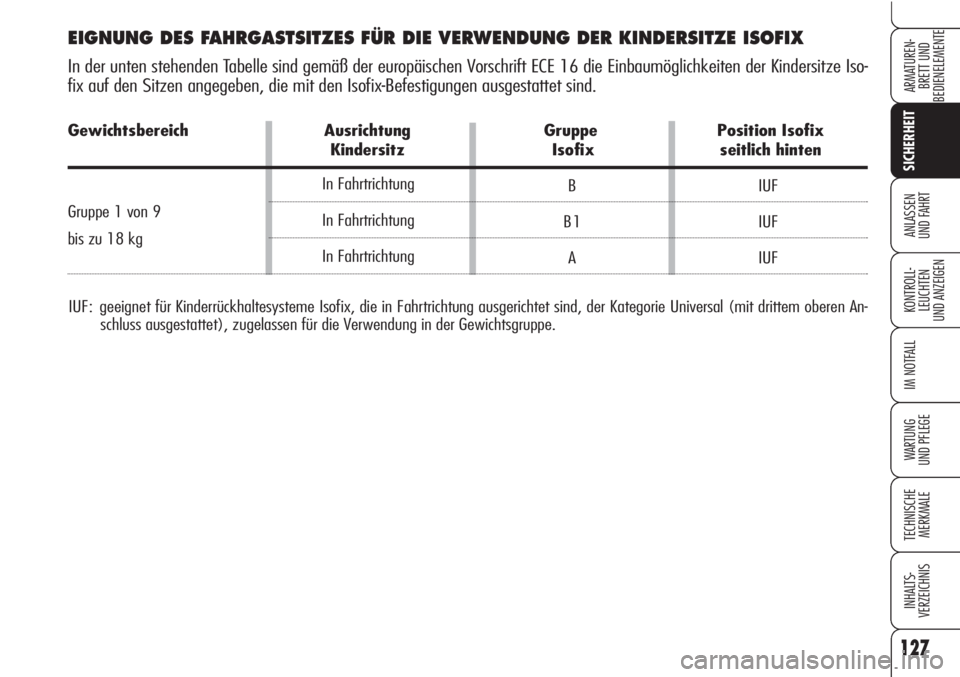

EIGNUNG DES FAHRGASTSITZES FÜR DIE VERWENDUNG DER KINDERSITZE ISOFIX
In der unten stehenden Tabelle sind gemäß der europäischen Vorschrift ECE 16 die Einbaumöglichkeiten der Kindersitze Iso-
fix auf den Sitzen angegeben, die mit den Isofix-Befestigungen ausgestattet sind.
B
B1
AIUF
IUF
IUF In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung

128
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

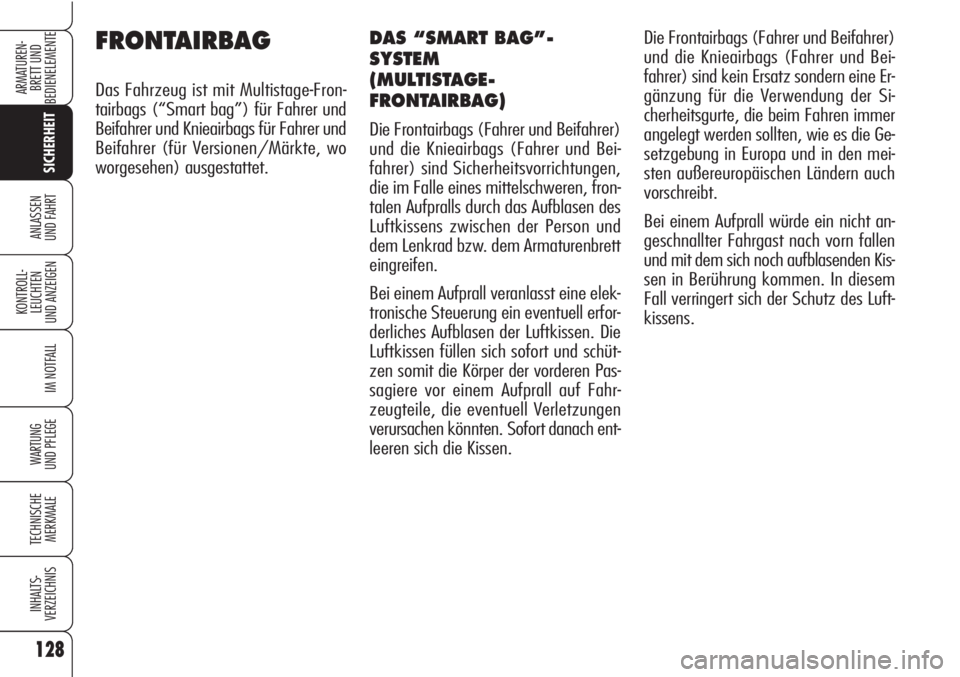

FRONTAIRBAG
Das Fahrzeug ist mit Multistage-Fron-
tairbags (“Smart bag”) für Fahrer und
Beifahrer und Knieairbags für Fahrer und
Beifahrer (für Versionen/Märkte, wo
worgesehen) ausgestattet.Die Frontairbags (Fahrer und Beifahrer)
und die Knieairbags (Fahrer und Bei-
fahrer) sind kein Ersatz sondern eine Er-
gänzung für die Verwendung der Si-
cherheitsgurte, die beim Fahren immer
angelegt werden sollten, wie es die Ge-
setzgebung in Europa und in den mei-
sten außereuropäischen Ländern auch
vorschreibt.
Bei einem Aufprall würde ein nicht an-
geschnallter Fahrgast nach vorn fallen
und mit dem sich noch aufblasenden Kis-
sen in Berührung kommen. In diesem
Fall verringert sich der Schutz des Luft-
kissens.
DAS “SMART BAG”-
SYSTEM
(MULTISTAGE-
FRONTAIRBAG)
Die Frontairbags (Fahrer und Beifahrer)
und die Knieairbags (Fahrer und Bei-
fahrer) sind Sicherheitsvorrichtungen,
die im Falle eines mittelschweren, fron-
talen Aufpralls durch das Aufblasen des
Luftkissens zwischen der Person und
dem Lenkrad bzw. dem Armaturenbrett
eingreifen.
Bei einem Aufprall veranlasst eine elek-
tronische Steuerung ein eventuell erfor-
derliches Aufblasen der Luftkissen. Die
Luftkissen füllen sich sofort und schüt-
zen somit die Körper der vorderen Pas-
sagiere vor einem Aufprall auf Fahr-
zeugteile, die eventuell Verletzungen
verursachen könnten. Sofort danach ent-
leeren sich die Kissen.
