Indicações
Indicações
Indicações . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Indicadores de advertência
padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Indicadores de advertência ABS . . . . 23
3
19
zIndicações
Page 22 of 142

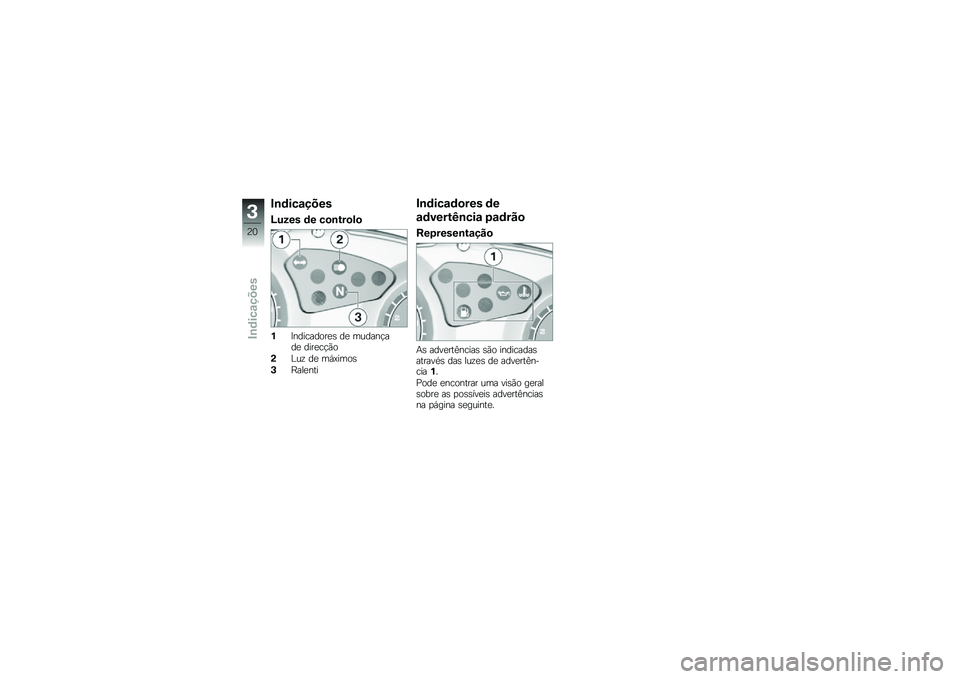

Indicações
Luzes de controlo
1Indicadores de mudançade direcção
2Luz de máximos
3Ralenti
Indicadores de
advertência padrão
Representação
As advertências são indicadasatravés das luzes de advertên-cia1.
Pode encontrar uma visão geralsobre as possíveis advertênciasna página seguinte.
3
20
zIndicações
Page 23 of 142

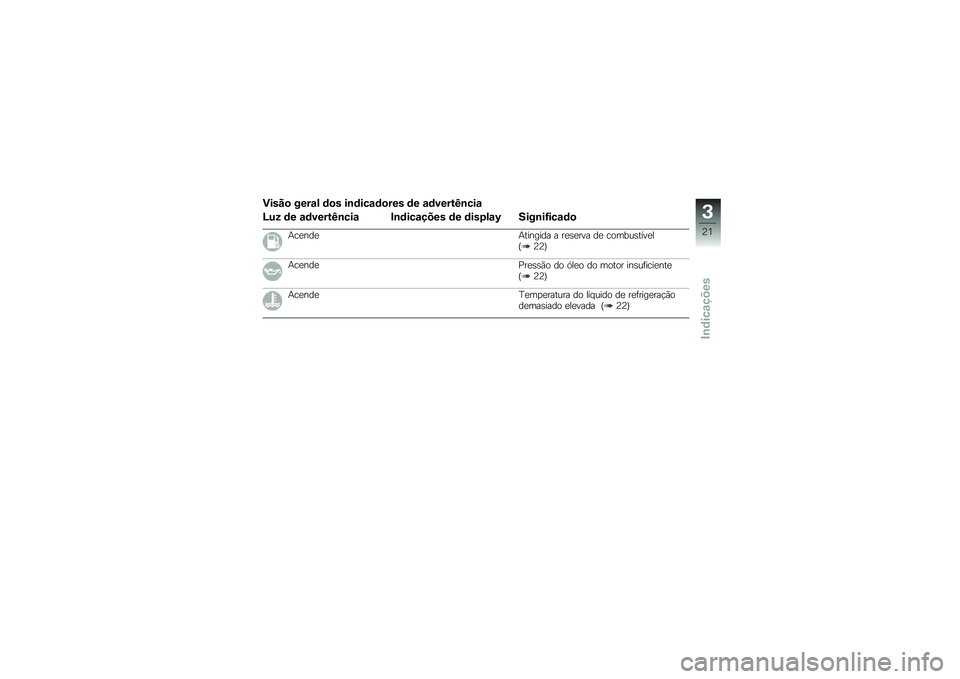

Visão geral dos indicadores de advertência
Luz de advertência Indicações de display Significado
AcendeAtingida a reserva de combustível(22)
AcendePressão do óleo do motor insuficiente(22)
AcendeTemperatura do líquido de refrigeraçãodemasiado elevada (22)
3
21
zIndicações
Page 24 of 142

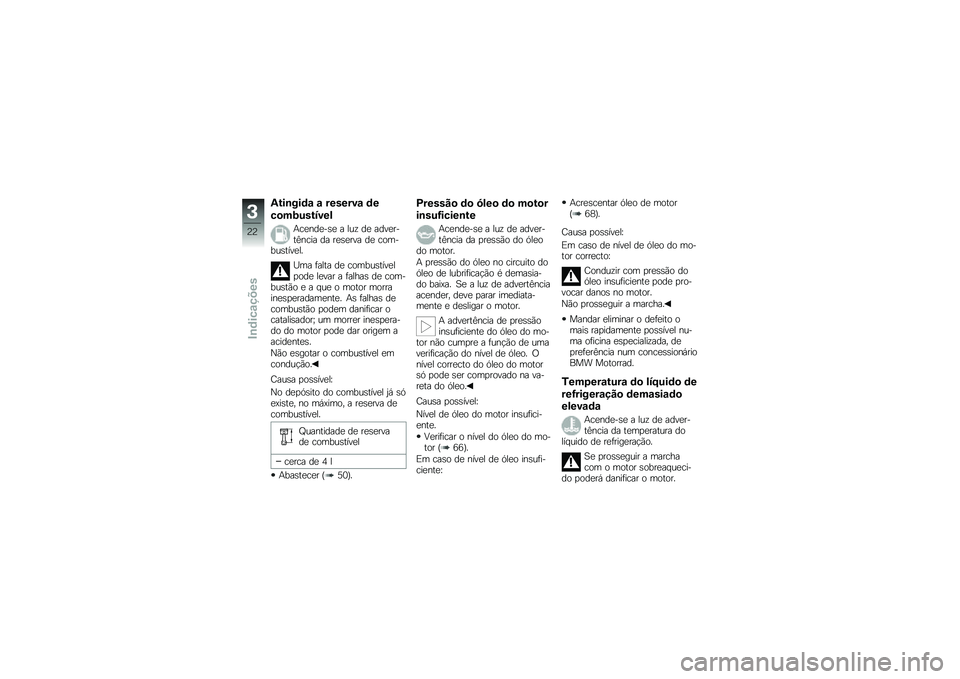

Atingida a reserva de
combustível
Acende-se a luz de adver-tência da reserva de com-bustível.
Uma falta de combustívelpode levar a falhas de com-bustão e a que o motor morrainesperadamente. As falhas decombustão podem danificar ocatalisador; um morrer inespera-do do motor pode dar origem aacidentes.
Não esgotar o combustível emcondução.
Causa possível:
No depósito do combustível já sóexiste, no máximo, a reserva decombustível.
Quantidade de reservade combustível
cerca de 4 l
Abastecer (50).
Pressão do óleo do motor
insuficiente
Acende-se a luz de adver-tência da pressão do óleodo motor.
A pressão do óleo no circuito doóleo de lubrificação é demasia-do baixa. Se a luz de advertênciaacender, deve parar imediata-mente e desligar o motor.
A advertência de pressãoinsuficiente do óleo do mo-tor não cumpre a função de umaverificação do nível de óleo. Onível correcto do óleo do motorsó pode ser comprovado na va-reta do óleo.
Causa possível:
Nível de óleo do motor insufici-ente.
Verificar o nível do óleo do mo-tor (66).
Em caso de nível de óleo insufi-ciente:
Acrescentar óleo de motor(68).
Causa possível:
Em caso de nível de óleo do mo-tor correcto:
Conduzir com pressão doóleo insuficiente pode pro-vocar danos no motor.
Não prosseguir a marcha.
Mandar eliminar o defeito omais rapidamente possível nu-ma oficina especializada, depreferência num concessionárioBMW Motorrad.
Temperatura do líquido de
refrigeração demasiado
elevada
Acende-se a luz de adver-tência da temperatura dolíquido de refrigeração.
Se prosseguir a marchacom o motor sobreaqueci-do poderá danificar o motor.
3
22
zIndicações
Page 25 of 142

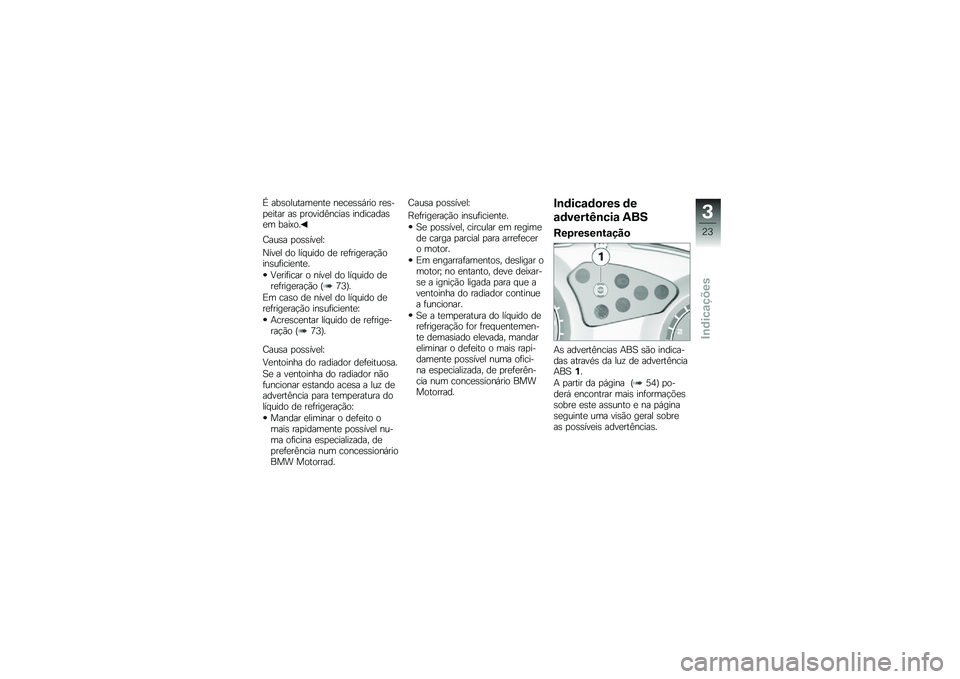

É absolutamente necessário res-peitar as providências indicadasem baixo.
Causa possível:
Nível do líquido de refrigeraçãoinsuficiente.
Verificar o nível do líquido derefrigeração (73).
Em caso de nível do líquido derefrigeração insuficiente:
Acrescentar líquido de refrige-ração (73).
Causa possível:
Ventoinha do radiador defeituosa.
Se a ventoinha do radiador nãofuncionar estando acesa a luz deadvertência para temperatura dolíquido de refrigeração:
Mandar eliminar o defeito omais rapidamente possível nu-ma oficina especializada, depreferência num concessionárioBMW Motorrad.
Causa possível:
Refrigeração insuficiente.
Se possível, circular em regimede carga parcial para arrefecero motor.
Em engarrafamentos, desligar omotor; no entanto, deve deixar-se a ignição ligada para que aventoinha do radiador continuea funcionar.
Se a temperatura do líquido derefrigeração for frequentemen-te demasiado elevada, mandareliminar o defeito o mais rapi-damente possível numa ofici-na especializada, de preferên-cia num concessionário BMWMotorrad.
Indicadores de
advertência ABS
Representação
As advertências ABS são indica-das através da luz de advertênciaABS1.
A partir da página (54) po-derá encontrar mais informaçõessobre este assunto e na páginaseguinte uma visão geral sobreas possíveis advertências.
3
23
zIndicações
Page 26 of 142

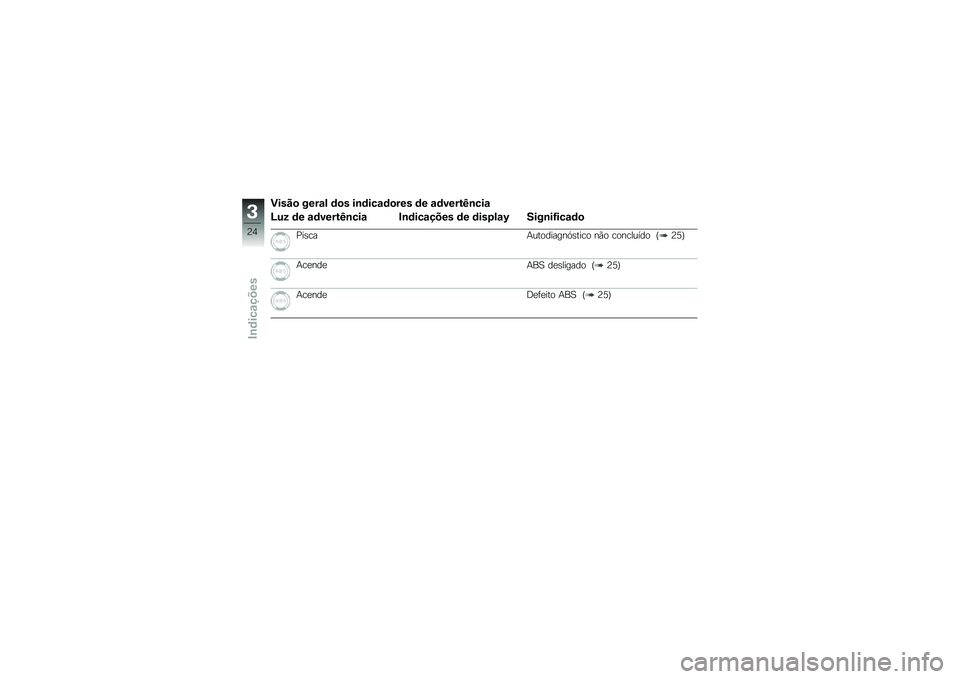

Visão geral dos indicadores de advertência
Luz de advertência Indicações de display Significado
PiscaAutodiagnóstico não concluído (25)
AcendeABS desligado (25)
AcendeDefeito ABS (25)
3
24
zIndicações
Page 27 of 142

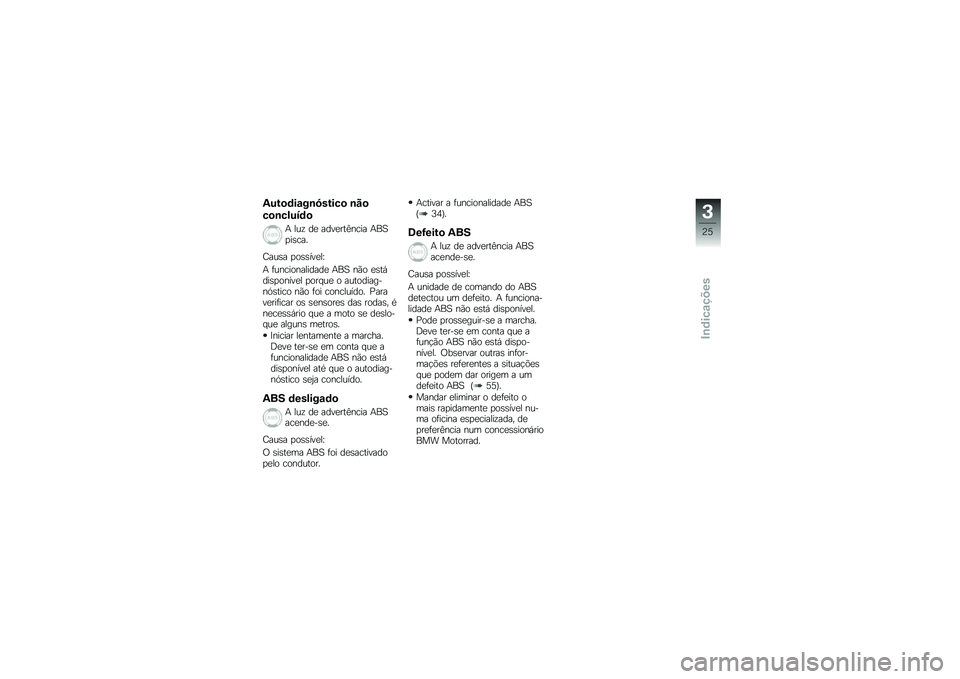

Autodiagnóstico não
concluído
A luz de advertência ABSpisca.
Causa possível:
A funcionalidade ABS não estádisponível porque o autodiag-nóstico não foi concluído. Paraverificar os sensores das rodas, énecessário que a moto se deslo-que alguns metros.
Iniciar lentamente a marcha.Deve ter-se em conta que afuncionalidade ABS não estádisponível até que o autodiag-nóstico seja concluído.
ABS desligado
A luz de advertência ABSacende-se.
Causa possível:
O sistema ABS foi desactivadopelo condutor.
Activar a funcionalidade ABS(34).
Defeito ABS
A luz de advertência ABSacende-se.
Causa possível:
A unidade de comando do ABSdetectou um defeito. A funciona-lidade ABS não está disponível.
Pode prosseguir-se a marcha.Deve ter-se em conta que afunção ABS não está dispo-nível. Observar outras infor-mações referentes a situaçõesque podem dar origem a umdefeito ABS (55).
Mandar eliminar o defeito omais rapidamente possível nu-ma oficina especializada, depreferência num concessionárioBMW Motorrad.
3
25
zIndicações
Page 28 of 142
3
26
zIndicações
Page 29 of 142
Manuseamento
Manuseamento
Canhão de ignição e trancamento da
direcção . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Relógio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Conta-quilómetros . . . . . . . . . . . . . . . . . . 30
Luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Indicadores de mudança de direc-
ção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Sistema de luzes de emergência . . . 32
Interruptor de desactivação de
emergência . . . . . . . . . . . . . . . . . . . . . . . . . 32
Aquecimento dos punhos . . . . . . . . . . . 33
ABS BMW Motorrad . . . . . . . . . . . . . . . . 34
Embraiagem . . . . . . . . . . . . . . . . . . . . . . . . 34
Retrovisores . . . . . . . . . . . . . . . . . . . . . . . . 35
Tensão prévia da mola . . . . . . . . . . . . . . 36
Amortecimento . . . . . . . . . . . . . . . . . . . . . 36
Pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Faróis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Assento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
27
zManuseamento
Page 30 of 142

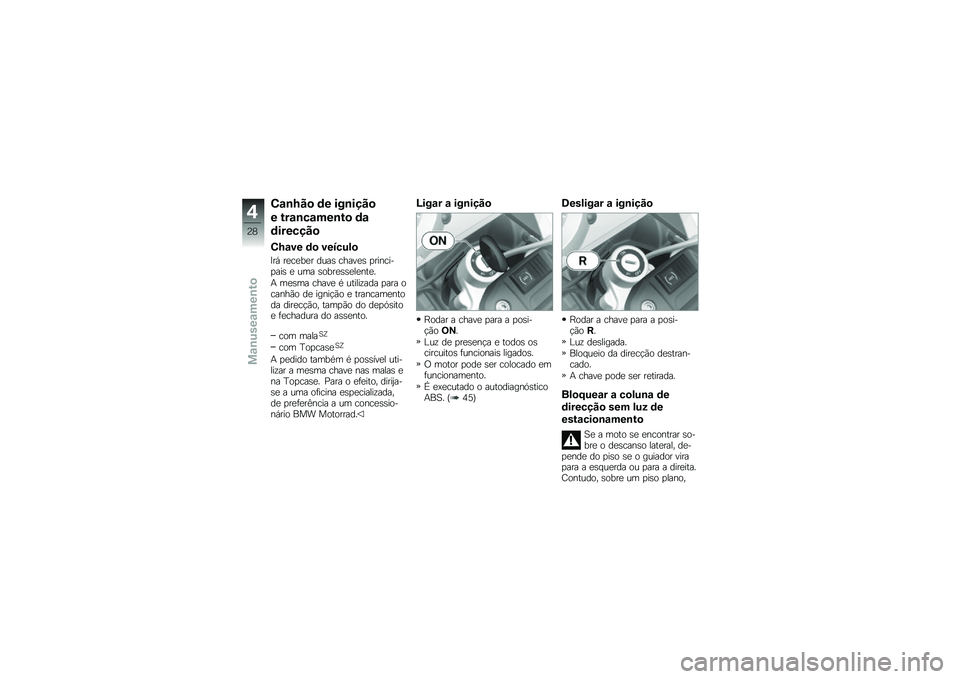

Canhão de ignição
e trancamento da
direcção
Chave do veículo
Irá receber duas chaves princi-pais e uma sobresselente.
A mesma chave é utilizada para ocanhão de ignição e trancamentoda direcção, tampão do depósitoe fechadura do assento.
com malaSZ
com TopcaseSZ
A pedido também é possível uti-lizar a mesma chave nas malas ena Topcase. Para o efeito, dirija-se a uma oficina especializada,de preferência a um concessio-nário BMW Motorrad.
Ligar a ignição
Rodar a chave para a posi-çãoON.
Luz de presença e todos oscircuitos funcionais ligados.
O motor pode ser colocado emfuncionamento.
É executado o autodiagnósticoABS. (45)
Desligar a ignição
Rodar a chave para a posi-çãoR.
Luz desligada.
Bloqueio da direcção destran-cado.
A chave pode ser retirada.
Bloquear a coluna de
direcção sem luz de
estacionamento
Se a moto se encontrar so-bre o descanso lateral, de-pende do piso se o guiador virapara a esquerda ou para a direita.Contudo, sobre um piso plano,
4
28
zManuseamento
