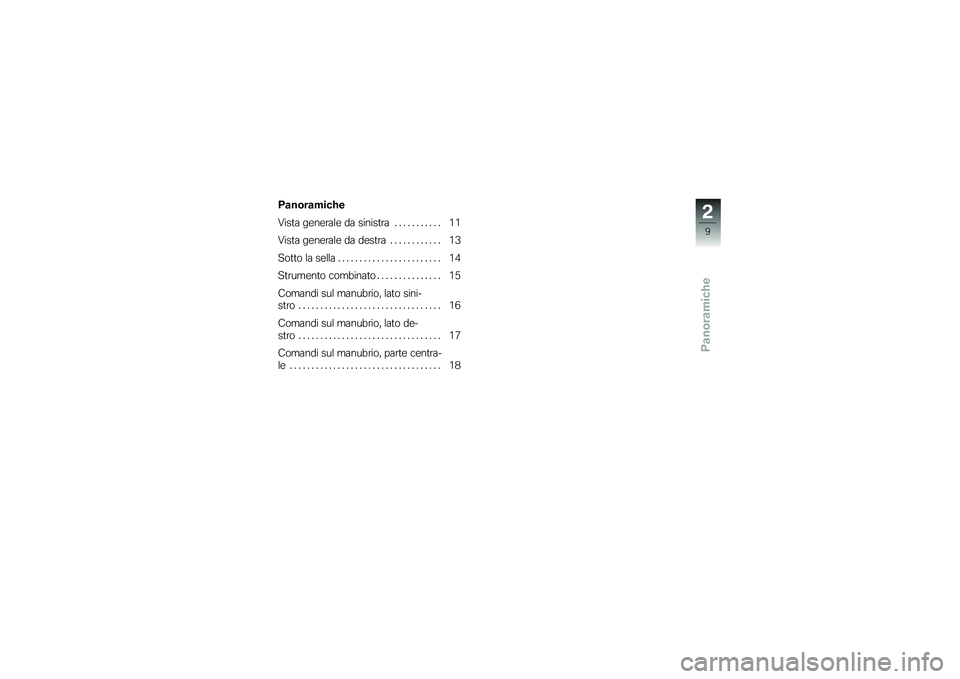

Panoramiche
Panoramiche
Vista generale da sinistra . . . . . . . . . . . 11
Vista generale da destra . . . . . . . . . . . . 13
Sotto la sella . . . . . . . . . . . . . . . . . . . . . . . . 14
Strumento combinato . . . . . . . . . . . . . . . 15
Comandi sul manubrio, lato sini-
stro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Comandi sul manubrio, lato de-
stro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Comandi sul manubrio, parte centra-
le . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2
9
zPanoramiche

2
10
zPanoramiche

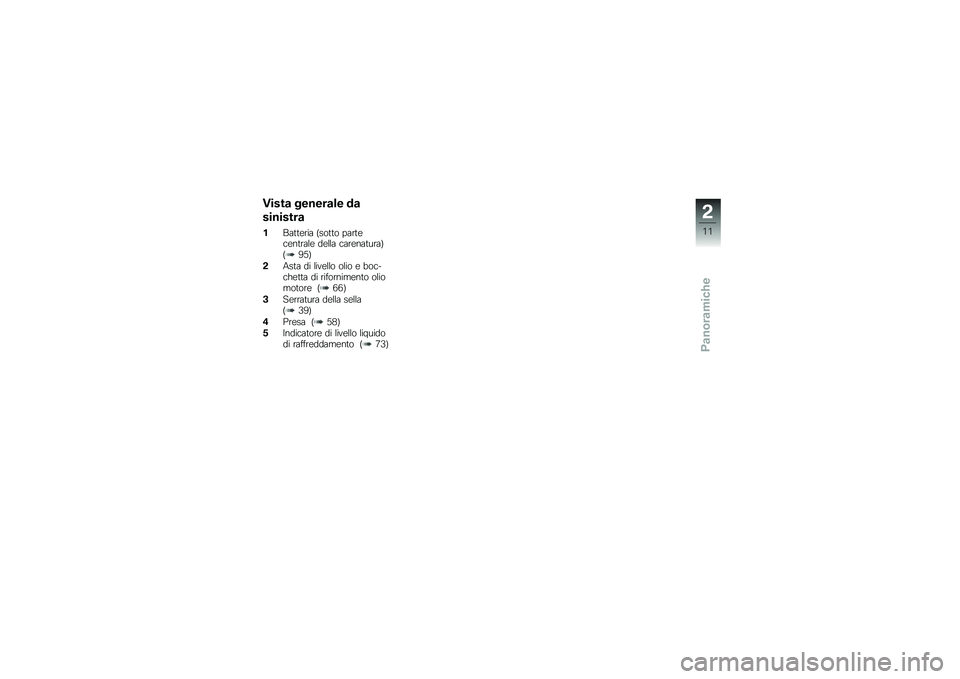

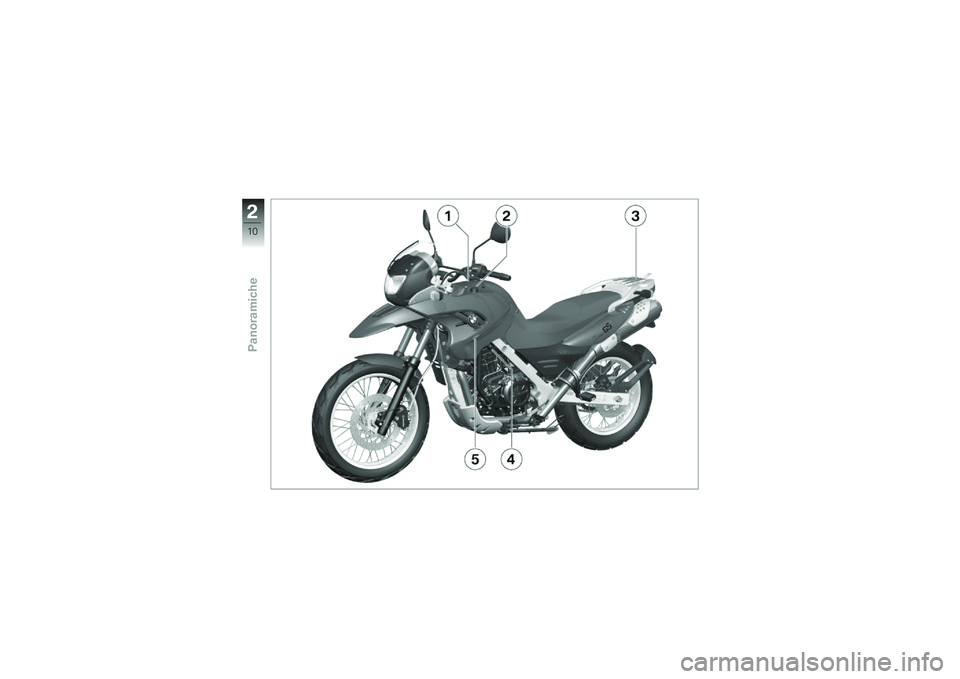

Vista generale da
sinistra
1Batteria (sotto partecentrale della carenatura)(95)
2Asta di livello olio e boc-chetta di rifornimento oliomotore (66)
3Serratura della sella(39)
4Presa (58)
5Indicatore di livello liquidodi raffreddamento (73)
2
11
zPanoramiche

2
12
zPanoramiche

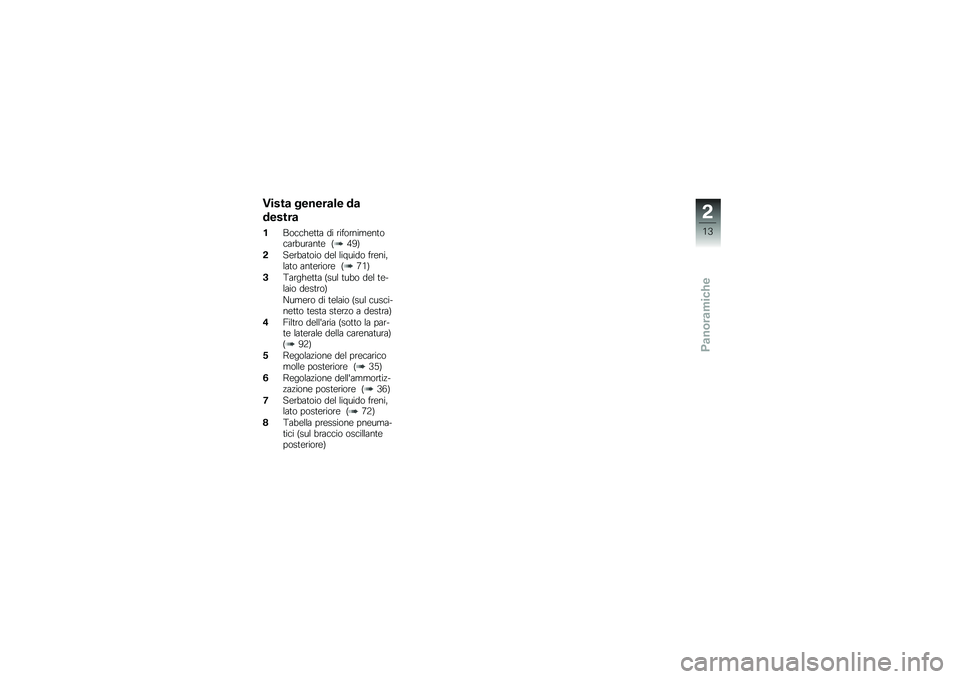

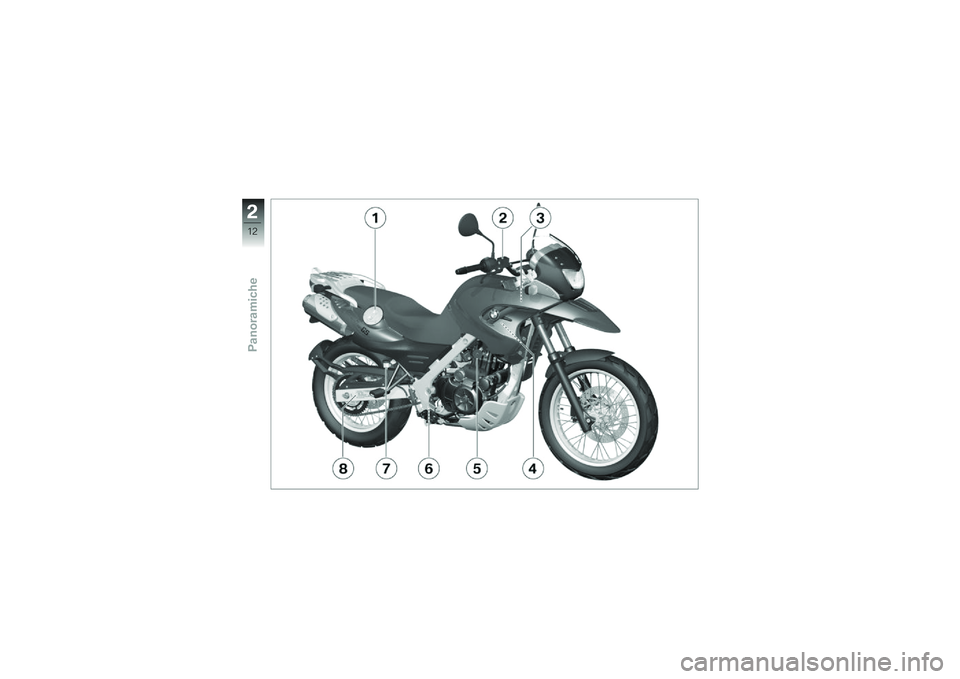

Vista generale da
destra
1Bocchetta di rifornimentocarburante (49)
2Serbatoio del liquido freni,lato anteriore (71)
3Targhetta (sul tubo del te-laio destro)
Numero di telaio (sul cusci-netto testa sterzo a destra)
4Filtro dell'aria (sotto la par-te laterale della carenatura)(92)
5Regolazione del precaricomolle posteriore (35)
6Regolazione dell'ammortiz-zazione posteriore (36)
7Serbatoio del liquido freni,lato posteriore (72)
8Tabella pressione pneuma-tici (sul braccio oscillanteposteriore)
2
13
zPanoramiche

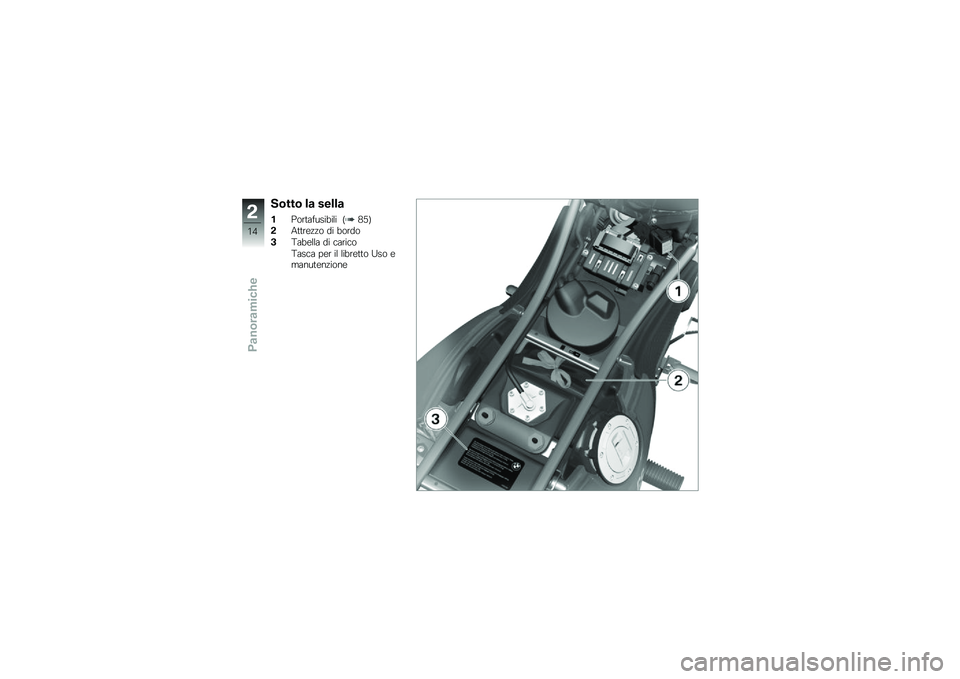

Sotto la sella
1Portafusibili (85)
2Attrezzo di bordo
3Tabella di carico
Tasca per il libretto Uso emanutenzione
2
14
zPanoramiche

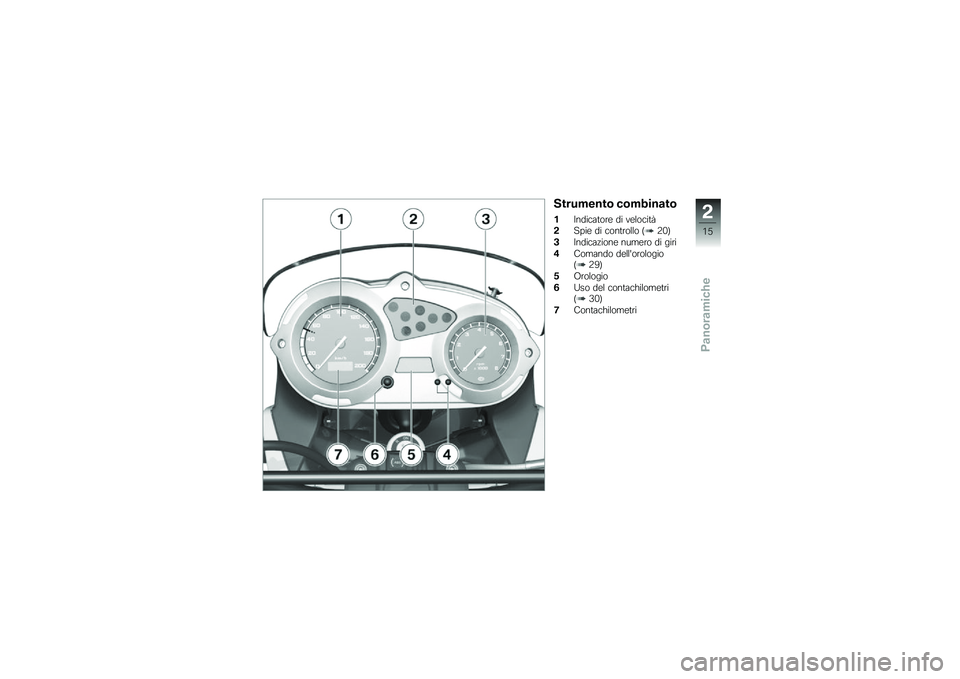

Strumento combinato
1Indicatore di velocità
2Spie di controllo (20)
3Indicazione numero di giri
4Comando dell'orologio(29)
5Orologio
6Uso del contachilometri(30)
7Contachilometri
2
15
zPanoramiche

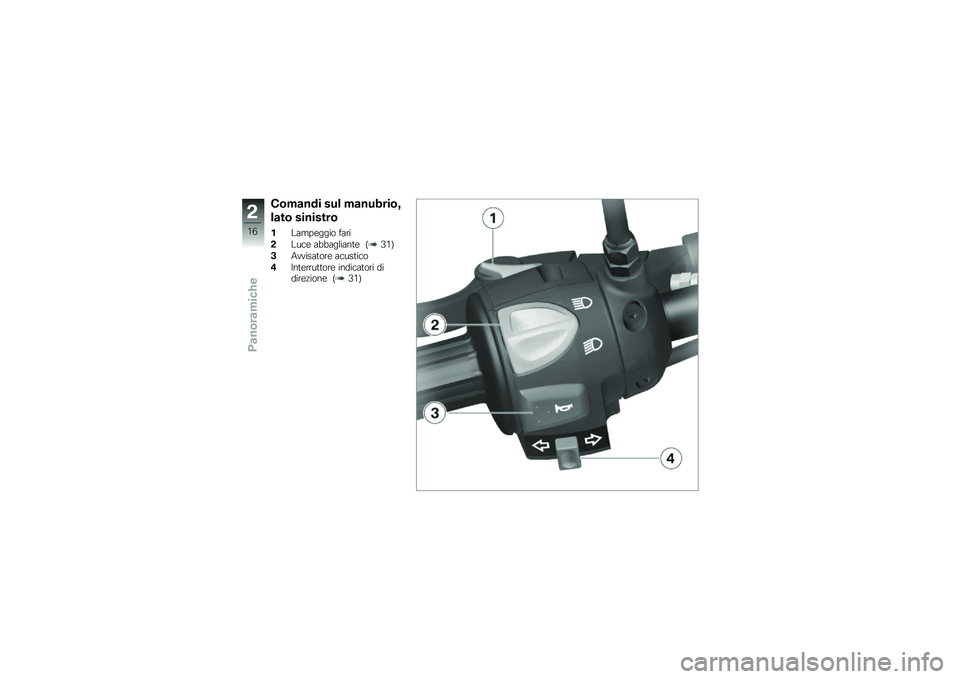

Comandi sul manubrio,
lato sinistro
1Lampeggio fari
2Luce abbagliante (31)
3Avvisatore acustico
4Interruttore indicatori didirezione (31)
2
16
zPanoramiche

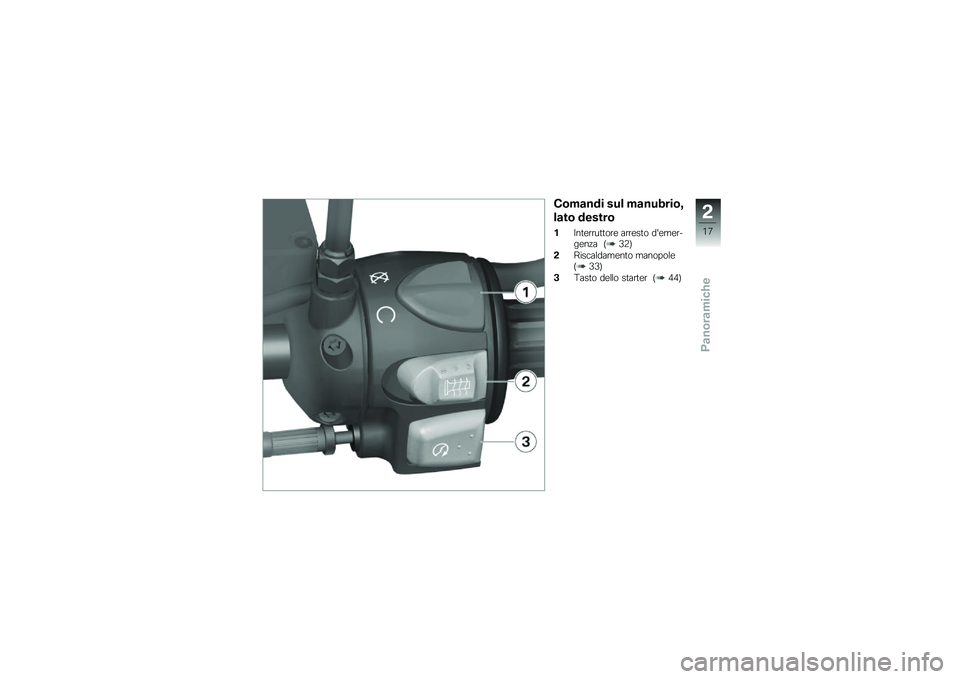

Comandi sul manubrio,
lato destro
1Interruttore arresto d'emer-genza (32)
2Riscaldamento manopole(33)
3Tasto dello starter (44)
2
17
zPanoramiche

Comandi sul manubrio,
parte centrale
1Azionamento dell'ABS(33)
2Impianto lampeggiatori diemergenza (31)
2
18
zPanoramiche
