19 Schema generale
Vista generale da
sinistra1Serbatoio liquido della
frizione (
b
97)
2 Regolazione del precarico
molle posteriore (
b
47)
3 Serratura sella (
b
44)
sotto la luce posteriore
4 Regolazione ammortizza-
tore posteriore (
b
48)
5 Presa (
b
80)
6 Foro di rifornimento liquido
di raffreddamento (
b
92)

Schema generale110

111 Schema generale

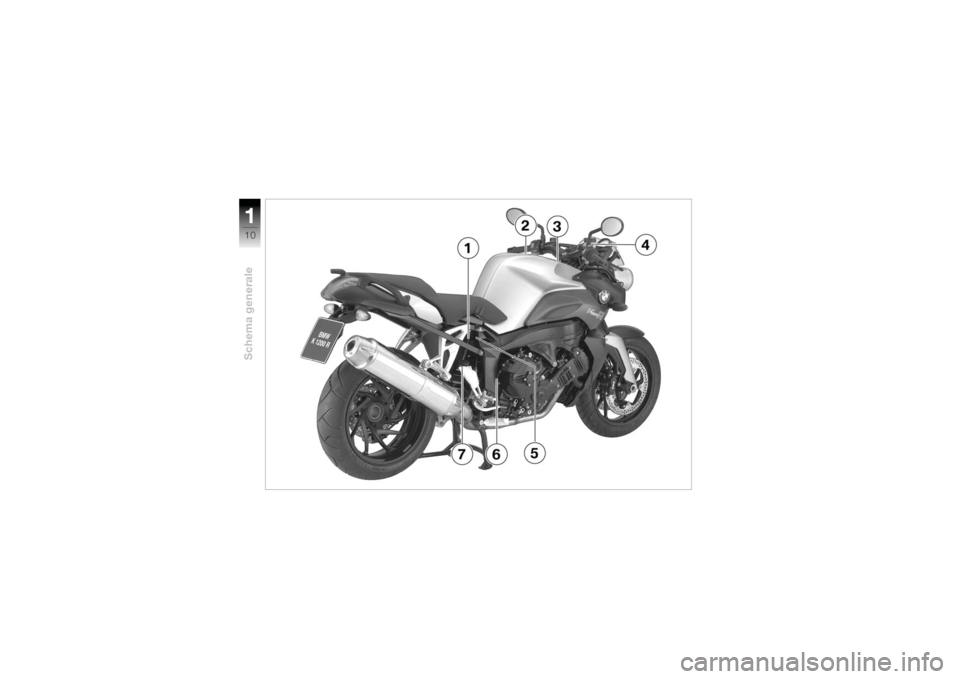

Vista generale da
destra1Spia livello olio motore
(
b
89)
2 Foro di rifornimento del
serbatoio carburante
3 Vano batteria (
b
117)
4 Contenitore liquido freni
lato anteriore (
b
95)
5 Targhetta
6 Numero di telaio
7 Contenitore liquido freni,
lato posteriore (b
95)

Schema generale112

113 Schema generale

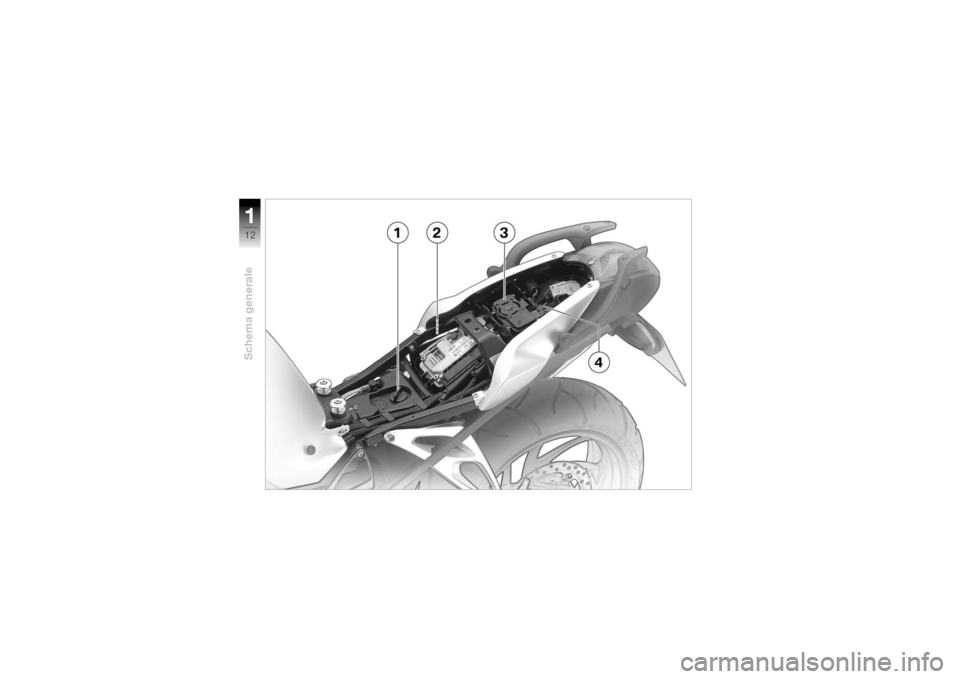

Sotto la sella1Bocchettone di riforni-
mento olio motore (
b
91)
2 Attrezzi di bordo (
b
89)
3 Impianto antifurto
ES
4 Portacasco (
b
45)

Schema generale114
Comandi sul manubrio,
lato sinistro1Tasto Tripmaster (
b
37)
2 Tasto impianto lampeggia-
tori di emergenza (b
36)
3 Tasto ESA
ES (b
49)
4 Tasto Avvisatore acustico
5 Tasto Indicatore di dire-
zione sinistro (
b
43)
6 Interruttore luce abbagli-
ante e lampeggio fari
(
b
42)

115 Schema generale
Comandi sul manubrio,
lato destro1Interruttore arresto
d’emergenza (
b
38)
2 Tasto motorino
d’avviamento
3 Interruttore riscaldamento
manopole
ES (b
39)
4 Tasto indicatore di
direzione destro (b
43)
5 Tasto indicatore di
direzione off (
b
44)

Schema generale116
Strumento combinato1Tachimetro
2 Contagiri
3 Spie di avvertimento e
controllo (
b
20)
4 Display multifunzione
(
b
20)
5 Spia di controllo DWA
ES
e
sensore di illuminazione
strumento combinato
6 Regolazione dell’ora
(
b
40)
L’illuminazione dello stru-
mento combinato è dota-
ta di un commutatore automa-
tico giorno-notte.c

117 Schema generale
Fari1Luce anabbagliante
2 Luce abbagliante
3 Luce di posizione

Schema generale118
