579Accessori
Esercizio di apparecchi
supplementariGli apparecchi supplementari
possono essere messi in fun-
zione solo con accensione
inserita. Quando l’accensione
viene disinserita, l’apparec-
chio supplementare rimane in
funzione. Dopo circa 15 minuti
dal disinserimento dell’accen-
sione e/o durante la fase di
avviamento, la presa si disin-
serisce per alleggerire la rete
di bordo.Posa dei caviI cavi della presa diretti agli
apparecchi supplementari
devono essere posati in modo
che
– non intralcino il pilota
– non limitino o impediscano la
sterzata e le caratteristiche
di marcia– non possano rimanere
incastrati
I cavi non posati adegua-
tamente possono osta-
colare il pilota.
Posare i cavi come descritto
sopra.c

Accessori580

581Accessori

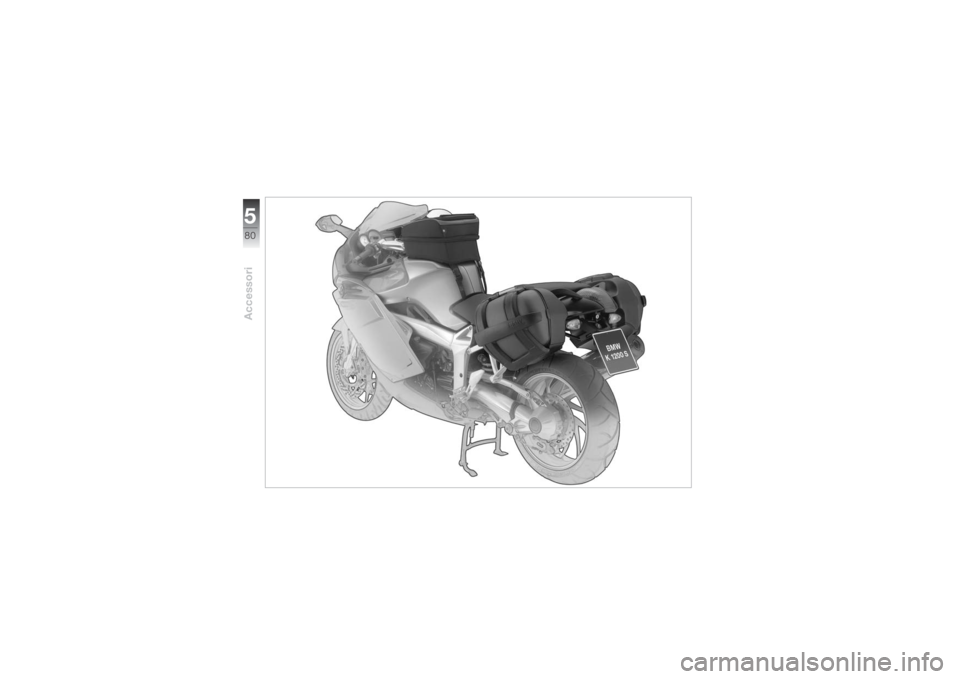

BagaglioCarico corretto
Il sovraccarico ed il cari-
co non uniforme possono
pregiudicare la stabilità di
marcia della moto.
Non superare il peso totale e
il carico ruote ammissibili
(
b 143). Prestare attenzione
alle seguenti avvertenze per il
carico.c
• Adattare le regolazioni del
precarico molla (
b 49), degli
ammortizzatori (b 47, 49) e
della pressione dei pneuma-
tici (
b 132) al peso totale.
• Verificare che il volume delle
valigie sia uniforme sui due
lati.
• Verificare che il peso sia
distribuito uniformemente
sui due lati.• Gli oggetti più pesanti
devono essere sistemati in
basso e all'interno.
• Caricare le valigie
AS sinistra
e destra con al massimo
8 kg ciascuna.
• Caricare lo zaino sul serba-
toio con al massimo 5 kg.
Leva di sbloccaggioA sinistra e a destra della ser-
ratura della valigia è presente
una leva di sbloccaggio.
La leva grigia con la scritta
OPEN serve ad aprire e chiu-
dere le valigie.
La leva nera con la scritta
RELEASE serve a togliere ed
applicare le valigie.
Posizioni della chiaveValigia chiusa e bloccata • Serratura nel senso di
marcia.
» Valigia chiusa.
» Valigia bloccata.
» La chiave può essere
estratta.

Accessori582
Valigia non chiusa e
bloccata • Ruotare di 90° la serratura
della valigia destra in senso
antiorario.
• Ruotare di 90° la serratura
della valigia sinistra in senso
orario.
» La valigia può essere aperta.
» Valigia bloccata.
» La chiave può essere
estratta.Valigia sbloccata
• Ruotare di 45° la serratura
della valigia destra in senso
orario.
• Ruotare di 45° la serratura
della valigia sinistra in senso
antiorario.
» Valigia chiusa.
» La valigia può essere
rimossa.
» La chiave non può essere
estratta.
Apertura delle valigie • Serratura della valigia in
posizione "Valigia non
chiusa".
• Tirare verso l'alto la leva di
sbloccaggio grigia.

583Accessori
» I ganci di arresto 1 si aprono.
• Tirare nuovamente verso
l'alto la leva di sbloccaggio
grigia.
• Estrarre il coperchio della
valigia 2 dal fermo.
» Valigia aperta
completamente.
Chiusura delle valigie • Spingere le chiusure 1 del
coperchio della valigia nei
fermi 2.
» Le chiusure scattano in
sede.In fase di chiusura verifi-
care che il coperchio
della valigia rimanga dentro il
limite 3.c
• Spingere le chiusure 4 dei
ganci di arresto nei fermi 2.
» Le chiusure scattano in
sede.
• Controllare che il coperchio
sia chiuso in modo sicuro.

Accessori584

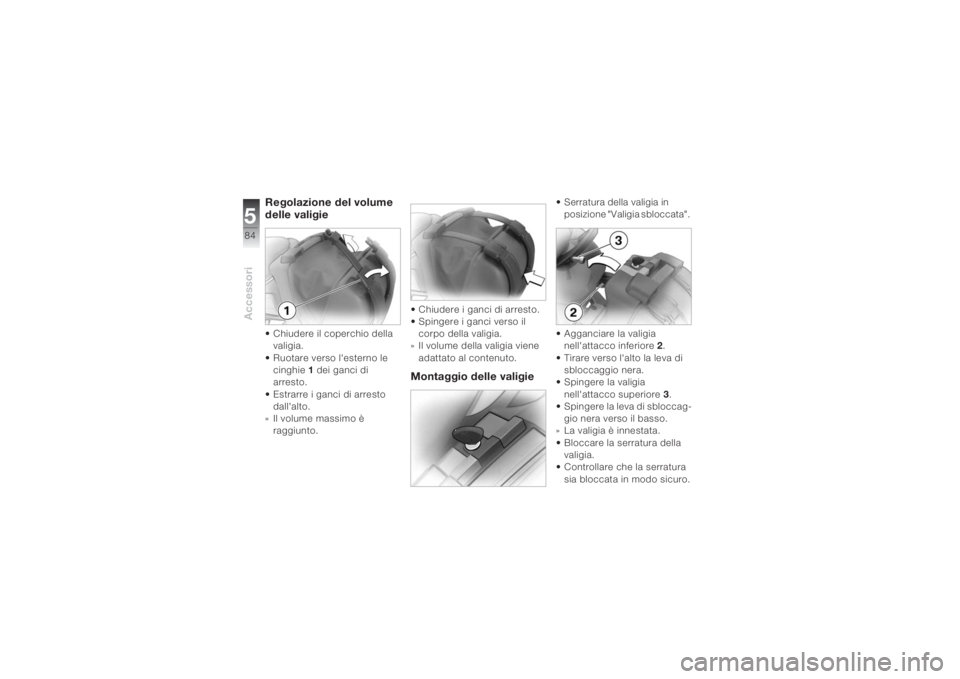

Regolazione del volume
delle valigie • Chiudere il coperchio della
valigia.
• Ruotare verso l'esterno le
cinghie 1dei ganci di
arresto.
• Estrarre i ganci di arresto
dall'alto.
» Il volume massimo è
raggiunto.
• Chiudere i ganci di arresto.
• Spingere i ganci verso il
corpo della valigia.
» Il volume della valigia viene
adattato al contenuto.Montaggio delle valigie
• Serratura della valigia in
posizione "Valigia sbloccata". • Agganciare la valigia
nell'attacco inferiore 2.
• Tirare verso l'alto la leva di
sbloccaggio nera.
• Spingere la valigia
nell'attacco superiore 3.
• Spingere la leva di sbloccag-
gio nera verso il basso.
» La valigia è innestata.
• Bloccare la serratura della
valigia.
• Controllare che la serratura
sia bloccata in modo sicuro.

585Accessori

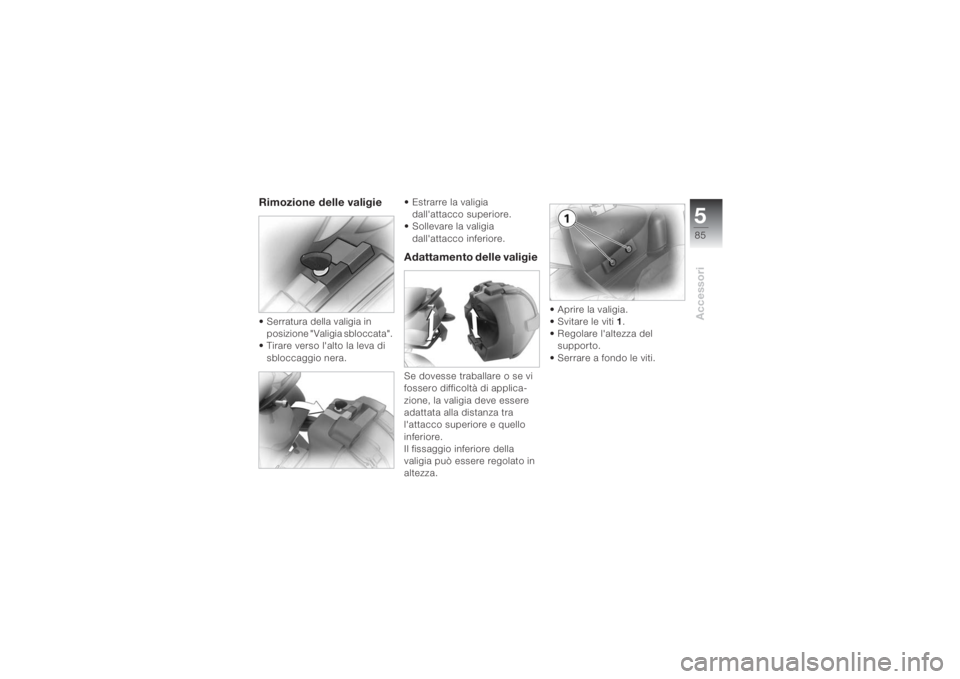

Rimozione delle valigie• Serratura della valigia in
posizione "Valigia sbloccata".
• Tirare verso l'alto la leva di
sbloccaggio nera.
• Estrarre la valigia
dall'attacco superiore.
• Sollevare la valigia
dall'attacco inferiore.Adattamento delle valigie Se dovesse traballare o se vi
fossero difficoltà di applica-
zione, la valigia deve essere
adattata alla distanza tra
l'attacco superiore e quello
inferiore.
Il fissaggio inferiore della
valigia può essere regolato in
altezza.• Aprire la valigia.
• Svitare le viti 1.
• Regolare l'altezza del
supporto.
• Serrare a fondo le viti.

Accessori586
Kit di soccorso per
pneumatici tubeless Il kit di soccorso è alloggiato
sotto la carena laterale sini-
stra. Attenersi alle istruzioni
per la riparazione e le avver-
tenze di sicurezza allegate.
• Smontare la sella
• Togliere le viti 1.
Il prospetto dei tipi di vite
utilizzati è riportato nel
(b 130).c
• Smontaggio della carena
laterale.
Per proteggere la carena
laterale dai graffi, appog-
giarla sulla sella.c
• Aprire la cinghia di fissaggio
e togliere il kit di soccorso.

687Manutenzione
Attrezzi di bordo ............................ 89
Olio motore .................................... 90
Liquido di raffreddamento ............ 92
Freni................................................ 93
Frizione .......................................... 97
Ruote .............................................. 98
Cavalletto ruota anteriore .......... 108
Cavalletto ruota
posteriore..................................... 109
Lampadine ad
incandescenza ............................ 110
Avviamento di emergenza .......... 116
Batteria ......................................... 117
Paraspruzzi .................................. 121

Manutenzione688
Nel capitolo Manutenzione
sono descritte le operazioni di
sostituzione di parti usurate
eseguibili in modo economico.
I tipi di viti utilizzate nei com-
ponenti interessati sono indi-
cati nel (
b 130-131). Sulla
base della presente tabella si
possono preparare gli attrezzi
necessari.
Se nel montaggio occorre
tenere conto di speciali coppie
di serraggio, anche queste
sono opportunamente indi-
cate. I collegamenti a vite per i
quali negli attrezzi di bordo è
incluso un attrezzo adatto
sono contrassegnati in modo
specifico.Se fosse interessato ad otte-
nere maggiori informazioni, si
raccomanda di consultare le
Istruzioni per le riparazioni su
CD-ROM idonee per la Sua
moto. Il CD-ROM è reperibile
presso il Concessionario della
BMW Moto di fiducia.
