19Vue d’ensemble

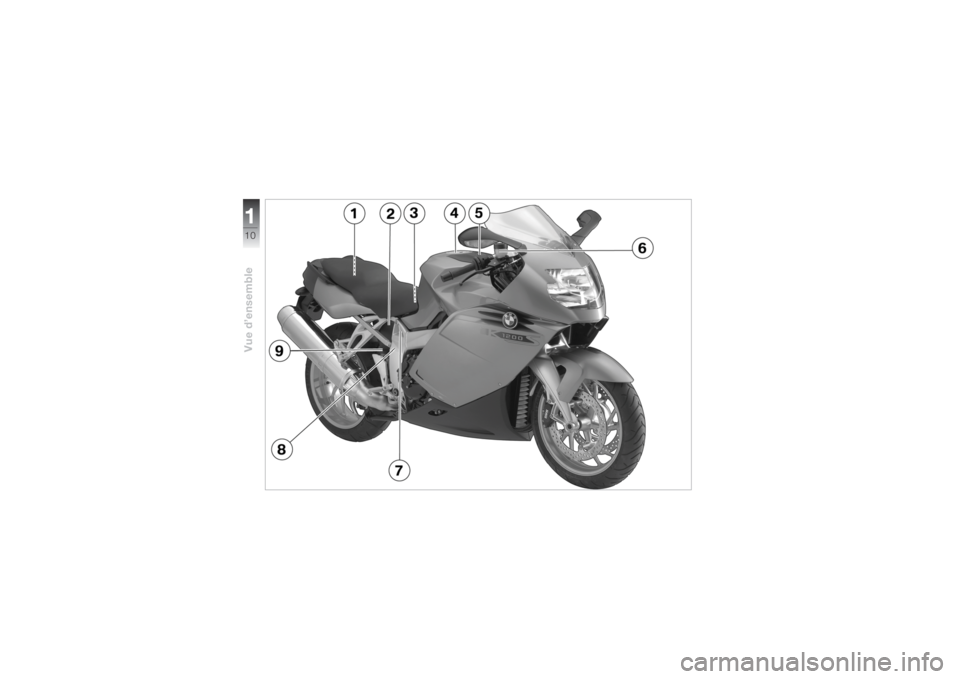

Vue d'ensemble côté
gauche1Réglage de portée
(
b 40)
en dessous du combiné
d'instruments
2Réservoir de liquide
d'embrayage (
b 97)
3Réglage de la précharge
des ressorts arrière (
b 45)
4Support de casque (b 43)
sous la selle
5Serrure de la selle (
b 42)
en dessous du feu arrière
6Réglage des amortisseurs
arrière (
b 46)
7Prise de courant(
b 76)
8Orifice de remplissage du
liquide de refroidissement
(
b 92)

Vue d’ensemble110

111Vue d’ensemble
Vue d'ensemble côté
droit1Outillage de bord (
b 89)
sous la selle
2Indicateur de niveau
d’huile moteur
(
b 90)
3Orifice de remplissage
huile moteur (
b 91) sous la
selle
4Orifice de remplissage du
réservoir d'essence (
b 69)
5Compartiment à batterie
(
b 120)
6Réservoir de liquide de
frein avant (
b 95)
7Plaque constructeur
sur la traverse arrière
8Numéro de châssis
sur le flanc droit avant
9Réservoir de liquide de
frein arrière (b 96)

Vue d’ensemble112
Commodo côté
gauche1Touche Tripmaster (
b 35)
2Touche feux de détresse
(
b 34)
3Touche ESA
EO (b 47)
4Touche avertisseur sonore
5Touche clignotant gauche
(
b 41)
6Commutateur feu de route
et avertisseur optique
(b 39)

113Vue d’ensemble
Commodo côté droit1Coupe-circuit (
b 36)
2Touche démarreur
3Commutateur chauffage
de poignée
EO
(
b 37)
4Touche clignotant droit
(b 41)
5Touche arrêt des cligno-
tants (
b 42)

Vue d’ensemble114
Combiné
d'instruments1Compte-tours
2Compteur de vitesse
3Voyants et témoins (
b 18)
4Ecran multifonction
(
b 18)
5Témoin DWA
EO et capteur
d'éclairage du combiné
d'instruments
6Réglage montre (b 37)
L'éclairage du combiné
d'instruments est équipé
d'une inversion jour/nuit auto-
matique.c

115Vue d’ensemble
Projecteur1Feu de route
2Feu de croisement
3Feu de position

Vue d’ensemble116

217Affichages
Ecran multifonction....................... 18
Voyants et témoins........................ 18
Avertisseurs ................................... 19
Avertisseurs ABS .......................... 25

Affichages218
Ecran multifonction 1Afficheur niveau d’essence
2Zone d’affichage des sym-
boles d’avertissement
3Indicateur de rapport
4Afficheur température du
liquide de refroidissement
5Afficheur Tripmaster (
b 35)
6Montre
Niveau d’essence
Les barres transversales
indiquent le niveau de
remplissage du réservoir d'essence. Lorsqu'il ne reste
plus que quatre barres, la
réserve est atteinte.
Indicateur de rapport
L'indicateur de rapport
affiche le rapport engagé.
Si aucun rapport n'est engagé,
l'indicateur de rapport affiche
0 et le témoin de point mort
s'allume en plus.
Température du liquide
de refroidissement
Les barres transversales
indiquent le niveau de
température du liquide de
refroidissement.
Voyants et témoinsLes voyants et témoins exis-
tent dans l'une des trois
variantes suivantes en fonc-
tion de la version du pays
considéré :
Témoin clignotant gau-
che
Témoin feu de route
Voyant général
Témoin de point mort
