BMW MOTORRAD K 1200 S 2005 Betriebsanleitung (in German)

Fahren
Sicherheitshinweise . .......... 60
Checkliste .................... 62
Anlassen . . .................... 62
Anfahren . . .................... 65
Einfahren . .................... 65
Motorrad abstellen . . . ......... 69
Tanken . . . .................... 76
Bremsanlage allgemein ........ 77
Bremsanlage mit BMW Integral
ABS .......................... 77
559zFahren

SicherheitshinweiseFahrerausstattungKeine Fahrt ohne die richtige
Bekleidung! Tragen Sie im-
merHelm
Anzug
Handschuhe
Stiefel
Dies gilt auch für die Kurz-
strecke und zu jeder Jahres-
zeit. Ihr BMW Motorrad Part-
ner berät Sie gerne und hat
für jeden Einsatzzweck die
richtige Bekleidung.GeschwindigkeitBei Fahrten mit hoher Ge-
schwindigkeit können ver-
schiedene Randbedingungen
das Fahrverhalten des Motor-
rades negativ beeinflussen: Einstellung des Feder- und
Dämpfersystems
ungleich verteilte Ladung
lockere Bekleidung
zu geringer Reifenluftdruck
schlechtes Reifenprofil
etc.
Richtig beladen
Überladung und un-
gleichmäßige Beladung
können die Fahrstabilität des
Motorrades beeinträchtigen.
Zulässiges Gesamtgewicht
nicht überschreiten und Bela-
dungshinweise beachten.
Alkohol und Drogen
Schon kleine Mengen
an Alkohol oder Drogen
können das Wahrnehmungs-,
Urteils- und Entscheidungs-
vermögen sowie die Reflexe
erheblich beeinträchtigen. Die
Einnahme von Medikamenten kann diese Beeinträchtigun-
gen noch verstärken.
Nach Einnahme von Alkohol,
Drogen und/oder Medikamen-
ten nicht mehr fahren.
VergiftungsgefahrAbgase enthalten das farb-
und geruchlose, aber giftige
Kohlenmonoxid.
Das Einatmen von Ab-
gasen ist gesundheits-
schädlich und kann zu Be-
wusstlosigkeit oder Tod füh-
ren.
Abgase nicht einatmen. Mo-
tor nicht in geschlossenen
Räumen laufen lassen.Hochspannung
Das Berühren von span-
nungsführenden Teilen
des Zündsystems bei laufen-
dem Motor kann zu Strom-
schlägen führen.
Bei laufendem Motor keine
560zFahren

Teile des Zündsystems be-
rühren.KatalysatorWird durch Zündaussetzer
dem Katalysator unverbrann-
ter Kraftstoff zugeführt, be-
steht die Gefahr der Überhit-
zung und Beschädigung.
Deshalb folgende Punkte be-
achten:Kraftstoffbehälter nicht leer
fahren
Motor nicht mit abgezoge-
nem Zündkerzenstecker
laufen lassen
bei Motoraussetzern den
Motor sofort abstellen
nur unverbleiten Kraftstoff
tanken
vorgesehene Wartungsinter-
valle unbedingt einhalten.
Unverbrannter Kraftstoff
zerstört den Katalysator.
Die aufgeführten Punkte zum Schutz des Katalysators be-
achten.
BrandgefahrAm Auspuff treten hohe Tem-
peraturen auf.
Berühren leicht
entflammbare Materialien
(z.B. Heu, Laub, Gras,
Bekleidung und Gepäck usw.)
den heißen Auspuff, können
diese in Brand geraten.
Achten Sie darauf, dass keine
leicht entflammbaren Materia-
lien in Kontakt mit der heißen
Auspuffanlage kommen.
Läuft der Motor länge-
re Zeit im Stand, ist die
Kühlung nicht ausreichend
und es kann zur Überhitzung
kommen. In Extremfällen ist
Fahrzeugbrand möglich.
Motor nicht unnötig im Stand
laufen. Nach dem Starten so-
fort losfahren.
Manipulation des
Motorelektronik-
Steuergerätes
Manipulation des
Motorelektronik-
Steuergerätes kann zu
Schäden am Fahrzeug und
damit zu Unfällen führen.
Das Motorelektronik-
Steuergerät nicht
manipulieren.
Manipulation des
Motorelektronik-
Steuergerätes kann zu
mechanischen Belastungen
führen, auf die die Bauteile
des Motorrades nicht
ausgelegt sind. Für darauf
zurückzuführende Schäden
erlischt die Gewährleistung.
Das Motorelektronik-
Steuergerät nicht
manipulieren.
561zFahren

ChecklisteNutzen Sie die nachfolgende
Checkliste, um vor jeder Fahrt
wichtige Funktionen, Einstel-
lungen und Verschleißgrenzen
zu prüfen.Bremsfunktion
Bremsflüssigkeitsstände
vorn und hinten
Kupplungsfunktion
Kupplungsflüssigkeitsstand
Dämpfereinstellung und Fe-
dervorspannung
Profiltiefe und Reifenluft-
druck
sicherer Halt der Koffer und
des Gepäcks
In regelmäßigen Abständen: Motorölstand (bei jedem
Tankstopp)
Bremsbelagsverschleiß (bei
jedem dritten Tankstopp)

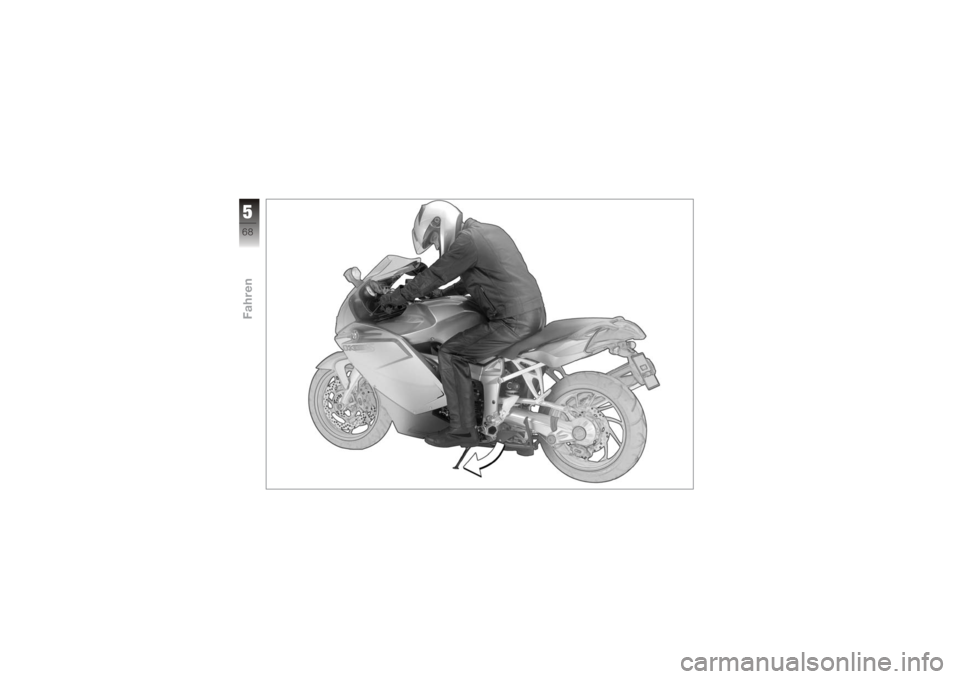

AnlassenSeitenstützeBei ausgeklappter Seiten-
stütze und eingelegtem Gang
lässt sich das Motorrad nicht
starten. Wurde das Motorrad
im Leerlauf gestartet und wird
anschließend bei ausgeklapp-
ter Seitenstütze ein Gang ein-
gelegt, geht der Motor aus.SchaltgetriebeDas Motorrad kann im Leer-
lauf oder bei eingelegtem
Gang mit gezogener Kupp-
lung gestartet werden. Betä-
tigen Sie die Kupplung erst
nach dem Einschalten der
Zündung. Im Leerlauf leuchtet
die Kontrollleuchte Leerlauf
grün und die Ganganzeige im
Multifunktionsdisplay zeigt 0.
Motor anlassen
Wird die Zündung mit
betätigten Bremshebeln
eingeschaltet, anschließend
der Motor gestartet und so-
fort losgefahren, befindet sich
das BMW Integral ABS noch
in Restbremsfunktion. Die Ei-
gendiagnose wird durchge-
führt, sobald die Bremshe-
bel erstmals unbetätigt sind.
Während dieser Zeit steht we-
der die ABS-Funktion noch
die Bremskraftverstärkung zur
Verfügung.
Mit dem Starten des Motors
warten, bis die ABS Eigendia-
gnose durchgeführt wurde.
Zündung einschalten.
562zFahren

Schalter Not-Aus1in Be-
triebsstellung A.
Zündung einschalten.
Pre-Ride-Check wird durch-
geführt. ( 63)
ABS-Eigendiagnose wird
durchgeführt. ( 64) Taste Anlasser
1betätigen.
Bei sehr niedrigen Tem-
peraturen kann es not-
wendig sein, den Gasdrehgriff
beim Anlassvorgang zu betä-
tigen. Bei Umgebungstempe-
raturen unter 0 °C nach Ein-
schalten der Zündung Kupp-
lung betätigen.
Bei unzureichender Bat-
teriespannung wird der
Startvorgang automatisch
abgebrochen. Vor weiteren
Startversuchen die Batterie
laden oder Starthilfe geben
lassen. Motor springt an.
Sollte der Motor nicht an-
springen, kann die Stö-
rungstabelle weiterhelfen.
( 132)
Pre-Ride-CheckNach dem Einschalten der
Zündung führt die Instrumen-
tenkombination einen Test
der Warnleuchte Allgemein
durch. Dabei wird die Warn-
leuchte zunächst in gelb und
anschließend in rot zur Über-
prüfung angezeigt. Dieser
"Pre-Ride-Check" genannte
Test wird durch den Schrift-
zug
CHECK!
im Display ge-
kennzeichnet. Wird während
des Testes der Motor ange-
lassen, wird der Test abge-
brochen.
563zFahren

Phase 1Warnleuchte Allgemein
leuchtet gelb.
Hinweis
CHECK!
wird an-
gezeigt.
Phase 2 Warnleuchte Allgemein
leuchtet rot.
Hinweis
CHECK!
wird an-
gezeigt.
Sollte die Warnleuchte Allge-
mein nicht dargestellt werden:
Kann die Warnleuchte
Allgemein nicht darge-
stellt werden, können einige
Funktionsstörungen nicht an-
gezeigt werden.
Auf die Anzeige der Warn-
leuchte Allgemein in rot und
gelb achten.
Fehler möglichst schnell von
einer Fachwerkstatt behe-
ben lassen, am besten von einem BMW Motorrad Part-
ner.
Warnleuchten ABSDie Warnleuchte ABS wird
länderabhängig in zwei Vari-
anten dargestellt:
Ländervariante 1.
Ländervariante 2.
Die folgende Beschreibung
erfolgt anhand der Ländervari-
ante 1.ABS-EigendiagnoseDie Funktionsbereitschaft des
BMW Integral ABS wird durch
die Eigendiagnose und den
Anfahrtest überprüft. Die Ei-
gendiagnose erfolgt automa-
tisch nach Einschalten der
Zündung. Voraussetzung für die Eigendiagnose sind unbe-
tätigte Bremshebel.
Phase 1
Eigendiagnose wird durchge-
führt.
Warnleuchte Allgemein
leuchtet rot.
Warnleuchte ABS blinkt
4x pro Sekunde.
Phase 2
Eigendiagnose beendet. Warnleuchte ABS blinkt
1x pro Sekunde.
Konnte die Eigendiagnose
nicht beendet werden: Sobald wie möglich die
Bremshebel lösen.
Wird nach Abschluss der Ei-
gendiagnose eine Fehlermel-
dung angezeigt: Lesen Sie im Kapitel "Anzei-
gen" die Bedeutung dieser
Anzeige.
564zFahren

Die Warnleuchte ABS
erlischt erst nach Been-
digung des Anfahrtestes.
AnfahrenStarten an SteigungenGang einlegen.
Kupplungshebel und
Bremshebel lösen.
Zündung einschalten.
ABS-AnfahrtestNach dem Anfahren prüft das
BMW Integral ABSdie ABS-
Sensoren.
Warnleuchte ABS blinkt
1x pro Sekunde.
Nach Beendigung des An-
fahrtestes erlischt die Warn-
leuchte ABS.
Wird nach Abschluss des An-
fahrtestes eine Fehlermeldung
angezeigt: Lesen Sie im Kapitel "Anzei-
gen" die Bedeutung dieser
Anzeige.EinfahrenDie ersten 1000 kmWährend der Einfahrzeit in
häufig wechselnden Last-
und Drehzahlbereichen fah-
ren.
Kurvenreiche und leicht hü-
gelige Fahrstrecken wählen, jedoch möglichst keine Au-
tobahnen.
Das Überschreiten der
Einfahrdrehzahlen erhöht
den Motorverschleiß.
An die vorgeschriebenen Ein-
fahrdrehzahlen halten.
Einfahrdrehzahlen nicht
überschreiten.
Einfahrdrehzahlen
7000 min
-1
Keine Volllastbeschleuni-
gungen.
Bei Volllast niedrige Dreh-
zahlen vermeiden.
Nach 500 - 1200 km die
erste Inspektion durchfüh-
ren lassen.BremsbelägeNeue Bremsbeläge müssen
sich „einfahren“ und haben
daher während der ersten
500 km noch nicht die opti-
male Reibkraft. Die vermin-
565zFahren
ABS-Eigendiagnose
ten. abwar-
Bremse und Kupplung betä-
tigen.
Motor anlassen.Pre-Ride-Check wird durch-
geführt. ( 63)

derte Bremswirkung kann
durch stärkeren Druck auf
den Bremshebel ausgegli-
chen werden.Neue Bremsbeläge kön-
nen den Bremsweg er-
heblich verlängern.
Frühzeitig bremsen.ReifenNeue Reifen haben eine glatte
Oberfläche. Sie müssen da-
her bei verhaltener Fahrweise
durch Einfahren in wechseln-
den Schräglagen aufgeraut
werden. Erst durch das Ein-
fahren wird die volle Haftfä-
higkeit der Lauffläche erreicht.
Neue Reifen haben noch
nicht die volle Haftung,
in extremen Schräglagen be-
steht Unfallgefahr.
Extreme Schräglagen vermei-
den.
