BMW MOTORRAD R 1100 S 2002 Handleiding (in Dutch)

11
9
Overzicht en bediening

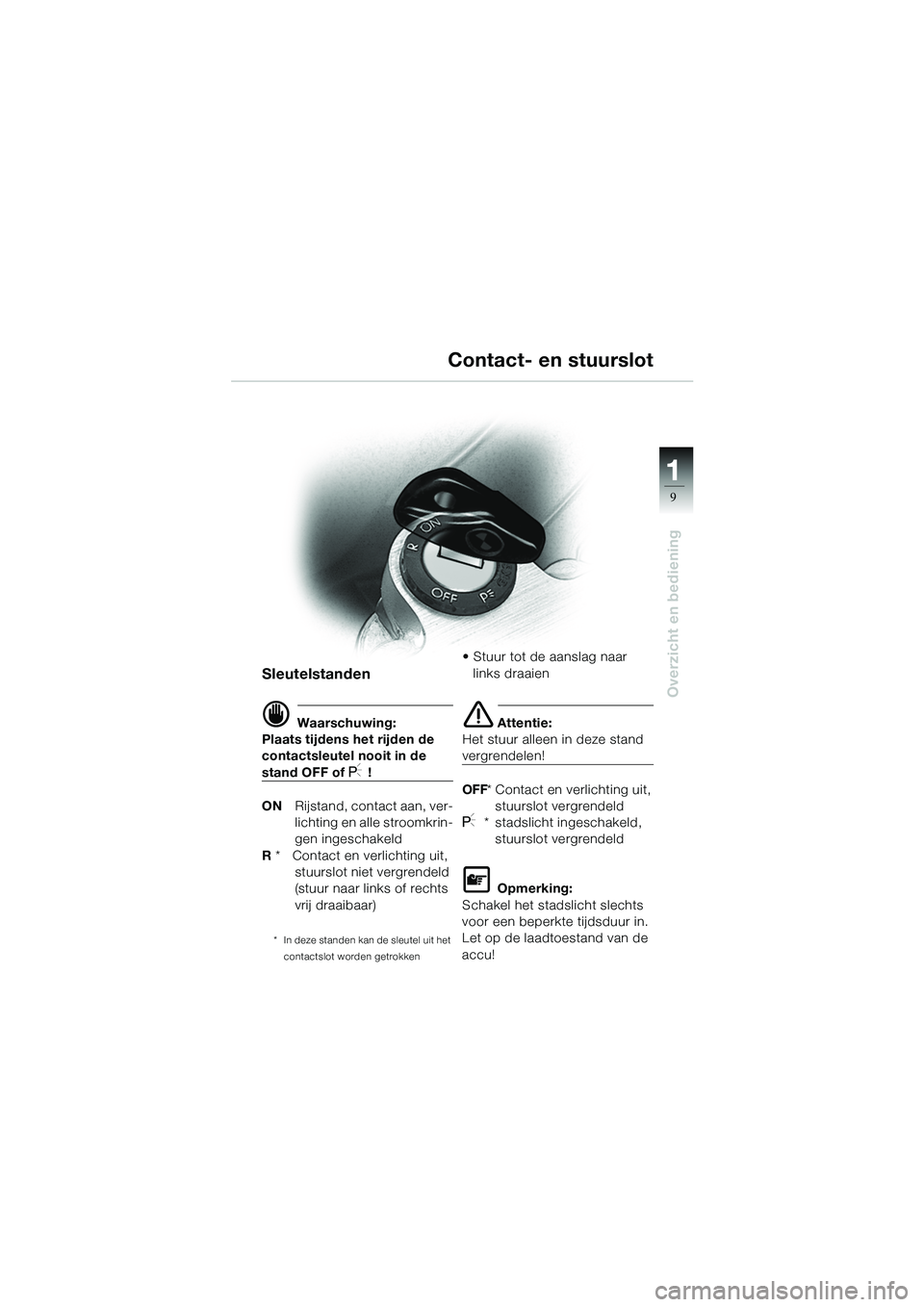

Contact- en stuurslot
Sleutelstanden
d Waarschuwing:
Plaats tijdens het rijden de
contactsleutel nooit in de
stand OFF of I !
ON Rijstand, contact aan, ver-
lichting en alle stroomkrin-
gen ingeschakeld
R * Contact en verlichting uit,
stuurslot niet vergrendeld
(stuur naar links of rechts
vrij draaibaar)
* In deze standen kan de sleutel uit het
contactslot worden getrokken
• Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF * Contact en verlichting uit,
stuurslot vergrendeld
I* stadslicht ingeschakeld, stuurslot vergrendeld
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
10sbkn6.bk.fm Seite 9 Montag, 23. Januar 2006 4:45 16

11
10

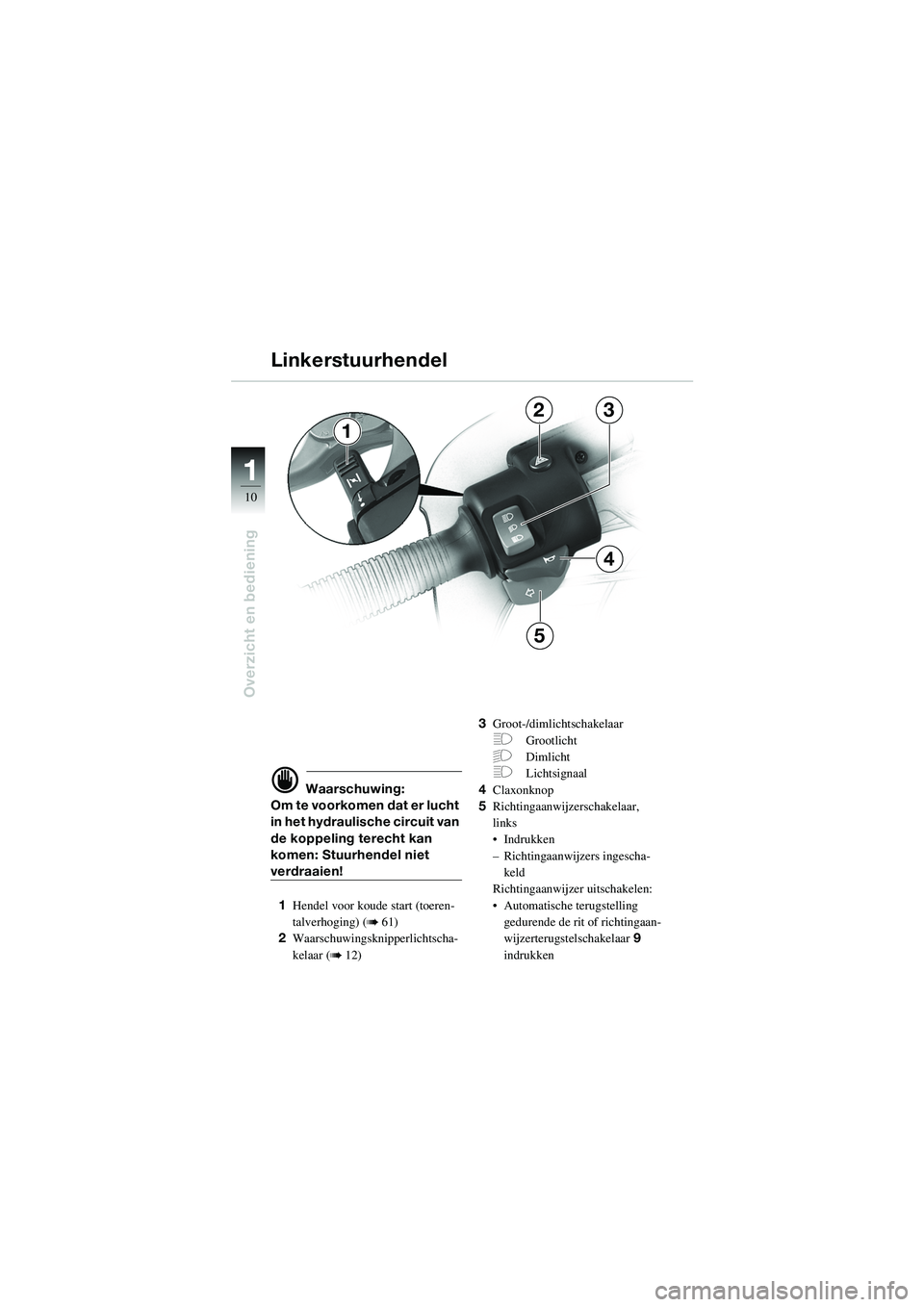

Overzicht en bediening
23
4
5
1
d Waarschuwing:
Om te voorkomen dat er lucht
in het hydraulische circuit van
de koppeling terecht kan
komen: Stuurhendel niet
verdraaien!
1 Hendel voor koude start (toeren-
talverhoging) (
b 61)
2 Waarschuwingsknipperlichtscha-
kelaar (
b 12) 3
Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
4 Claxonknop
5 Richtingaanwijzerschakelaar,
links
• Indrukken
– Richtingaanwijzers ingescha-
keld
Richtingaanwijzer uitschakelen:
• Automatische terugstelling gedurende de rit of richtingaan-
wijzerterugstelschakelaar 9
indrukken
Linkerstuurhendel
10sbkn6.bk.fm Seite 10 Montag, 23. Januar 2006 4:45 16

11
11

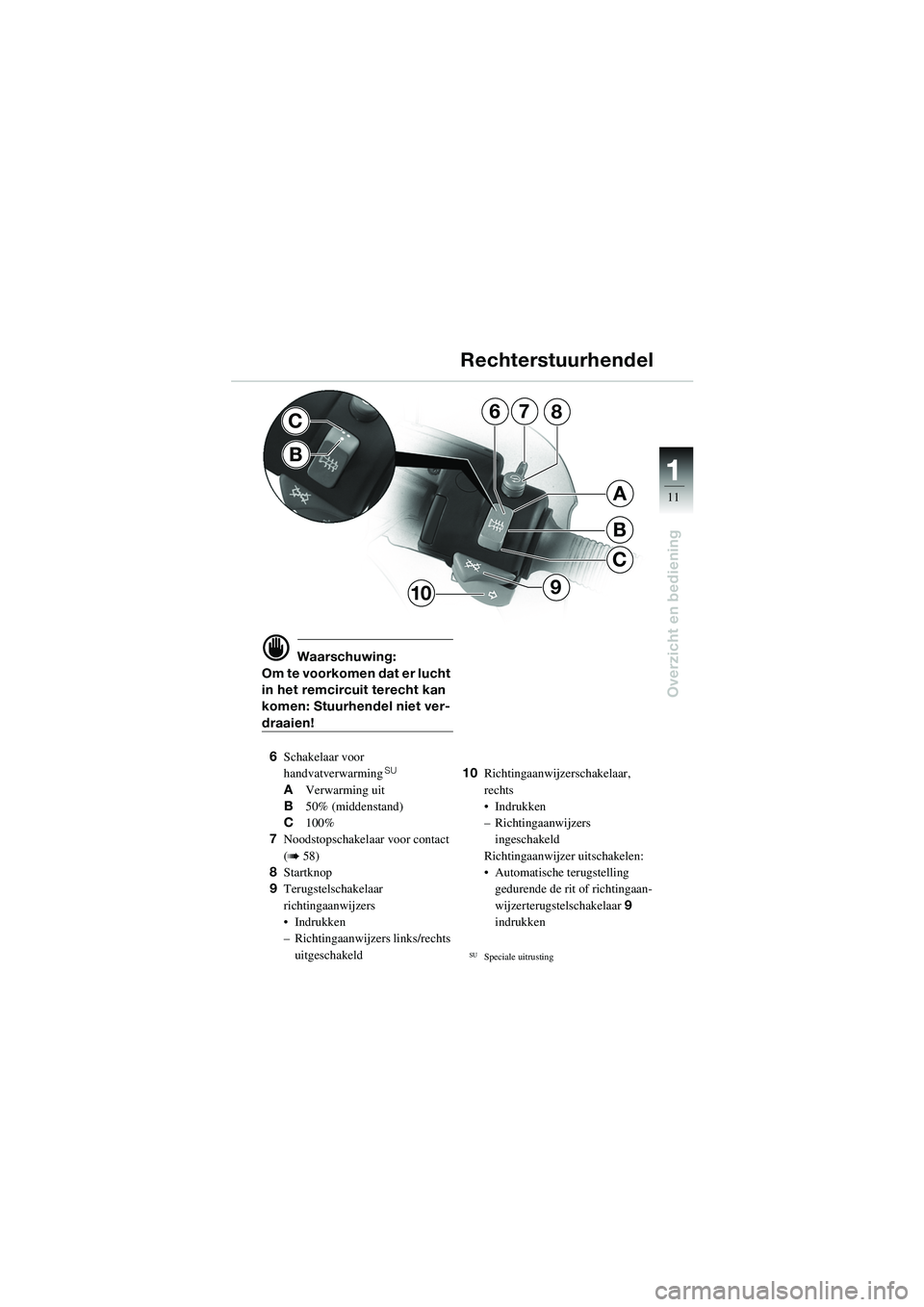

Overzicht en bediening
7
B
C
A
68
910
C
B
d Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit terecht kan
komen: Stuurhendel niet ver-
draaien!
6 Schakelaar voor
handvatverwarming
SU
A Verwarming uit
B 50% (middenstand)
C 100%
7 Noodstopschakelaar voor contact
(
b 58)
8 Startknop
9 Terugstelschakelaar
richtingaanwijzers
• Indrukken
– Richtingaanwijzers links/rechts
uitgeschakeld 10
Richtingaanwijzerschakelaar,
rechts
• Indrukken
– Richtingaanwijzers
ingeschakeld
Richtingaanwijzer uitschakelen:
• Automatische terugstelling gedurende de rit of richtingaan-
wijzerterugstelschakelaar 9
indrukken
SUSpeciale uitrusting
Rechterstuurhendel
10sbkn6.bk.fm Seite 11 Montag, 23. Januar 2006 4:45 16

11
12

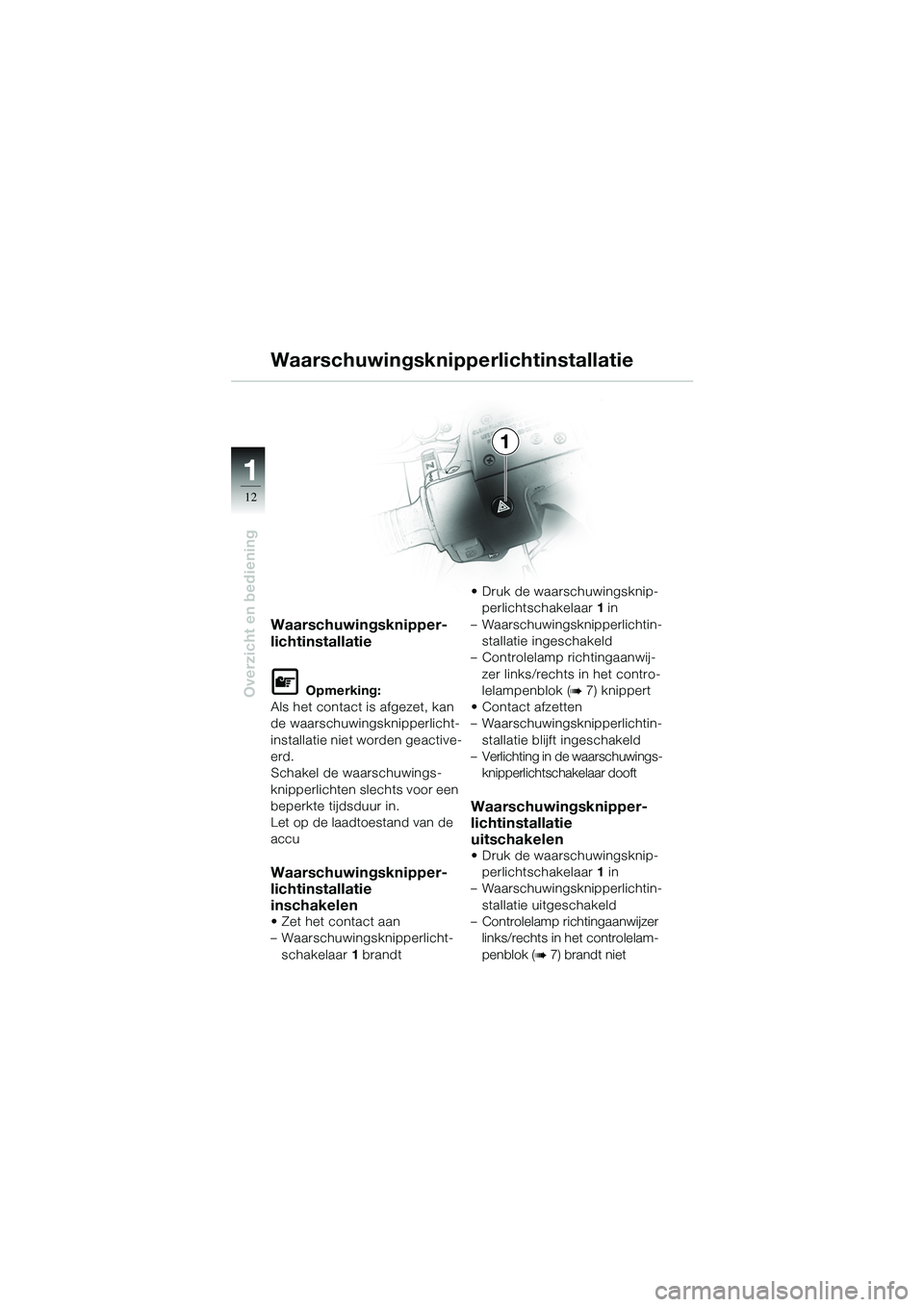

Overzicht en bediening
1
Waarschuwingsknipperlichtinstallatie
Waarschuwingsknipper-
lichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlicht-
installatie niet worden geactive-
erd.
Schakel de waarschuwings-
knipperlichten sl echts voor een
beperkte tijdsduur in.
Let op de laadtoestand van de
accu
Waarschuwingsknipper-
lichtinstallatie
inschakelen
• Zet het contact aan
– Waarschuwingsknipperlicht-
schakelaar 1 brandt • Druk de waarschuwingsknip-
perlichtschakelaar 1 in
– Waarschuwingsknipperlichtin- stallatie ingeschakeld
– Controlelamp richtingaanwij-
zer links/rechts in het contro-
lelampenblok (
b 7) knippert
•Contact afzetten
– Waarschuwingsknipperlichtin- stallatie blijft ingeschakeld
– Verlichting in de waarschuwings- knipperlichtschakelaar dooft
Waarschuwingsknipper-
lichtinstallatie
uitschakelen
• Druk de waarschuwingsknip-perlichtschakelaar 1 in
– Waarschuwingsknipperlichtin- stallatie uitgeschakeld
– Controlelamp richtingaanwijzer links/rechts in het controlelam-
penblok (
b 7) brandt niet
10sbkn6.bk.fm Seite 12 Montag, 23. Januar 2006 4:45 16

11
13

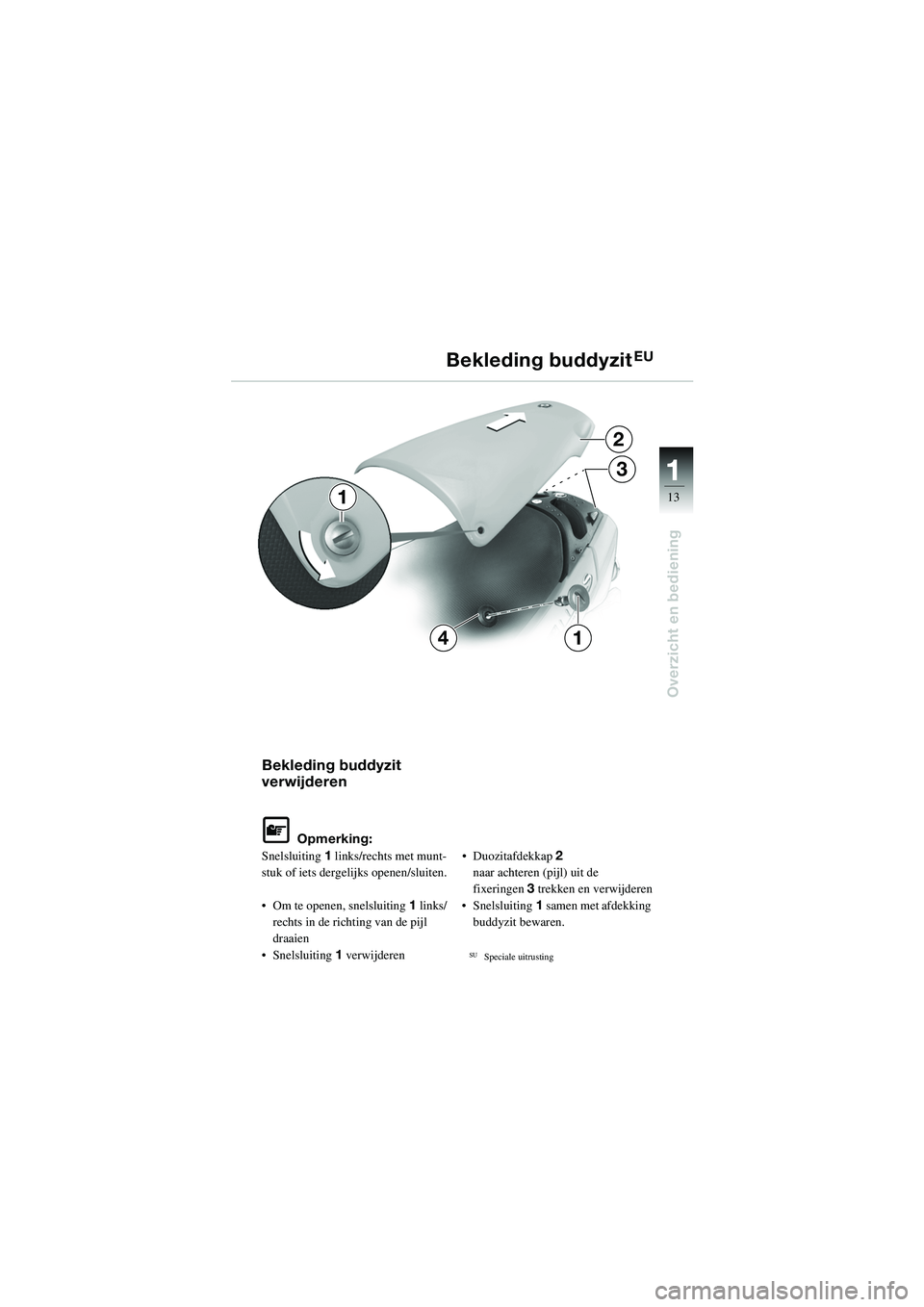

Overzicht en bediening
2
3
14
1
Bekleding buddyzit
verwijderen
L Opmerking:
Snelsluiting 1 links/rechts met munt-
stuk of iets dergelijks openen/sluiten.
• Om te openen, snelsluiting 1 links/
rechts in de richting van de pijl
draaien
• Snelsluiting 1 verwijderen • Duozitafdekkap
2
naar achteren (pijl) uit de
fixeringen 3 trekken en verwijderen
• Snelsluiting 1 samen met afdekking
buddyzit bewaren.
SUSpeciale uitrusting
Bekleding buddyzitEU
10sbkn6.bk.fm Seite 13 Montag, 23. Januar 2006 4:45 16

11
14

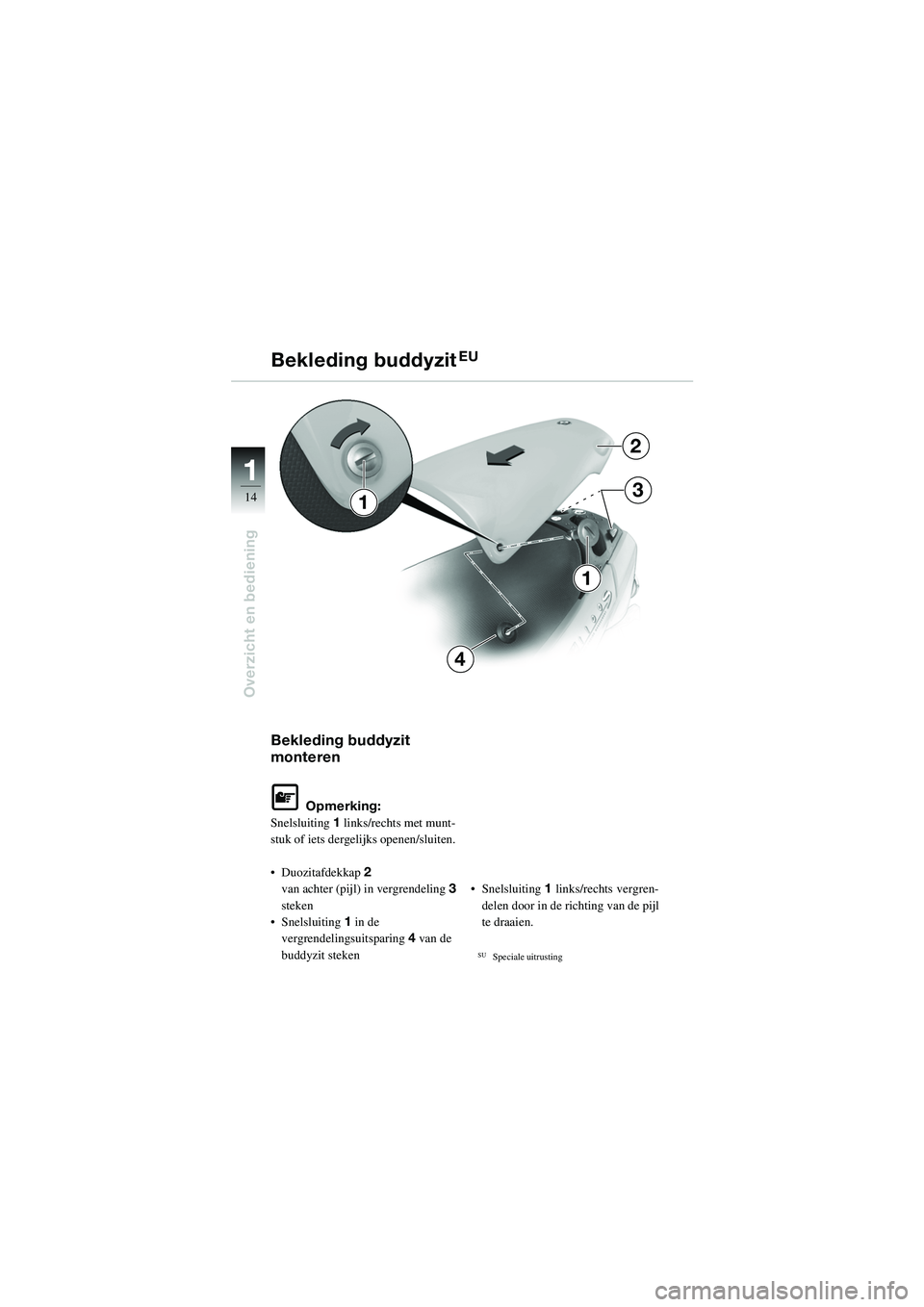

Overzicht en bediening
Bekleding buddyzit
monteren
L Opmerking:
Snelsluiting 1 links/rechts met munt-
stuk of iets dergelijks openen/sluiten.
• Duozitafdekkap 2
van achter (pijl) in vergrendeling 3
steken
• Snelsluiting 1 in de
vergrendelingsuitsparing 4 van de
buddyzit steken • Snelsluiting
1 links/rechts vergren-
delen door in de richting van de pijl
te draaien.
SUSpeciale uitrusting
Bekleding buddyzitEU
2
3
4
1
1
10sbkn6.bk.fm Seite 14 Montag, 23. Januar 2006 4:45 16

11
15
Overzicht en bediening
1
Buddyzit verwijderen• Afdekkap buddyzitSU
verwijderen (
b 13)
• De sleutel in het buddyzitslot naar rechts in stand 1
draaien en in deze stand houden
• De buddyzit naar achteren/boven uit de arrêtering trekken
d Waarschuwing:
Onder extreme omstandighe-
den kan het boordgereed-
schap warm worden. • Verwijder de buddyzit
– Boordgereedschap en
– boorddocumentatie is bereikbaar
e Attentie:
De buddyzit bij het neerleggen niet be-
schadigen.
SUSpeciale uitrusting
Buddyzit
10sbkn6.bk.fm Seite 15 Montag, 23. Januar 2006 4:45 16

11
16

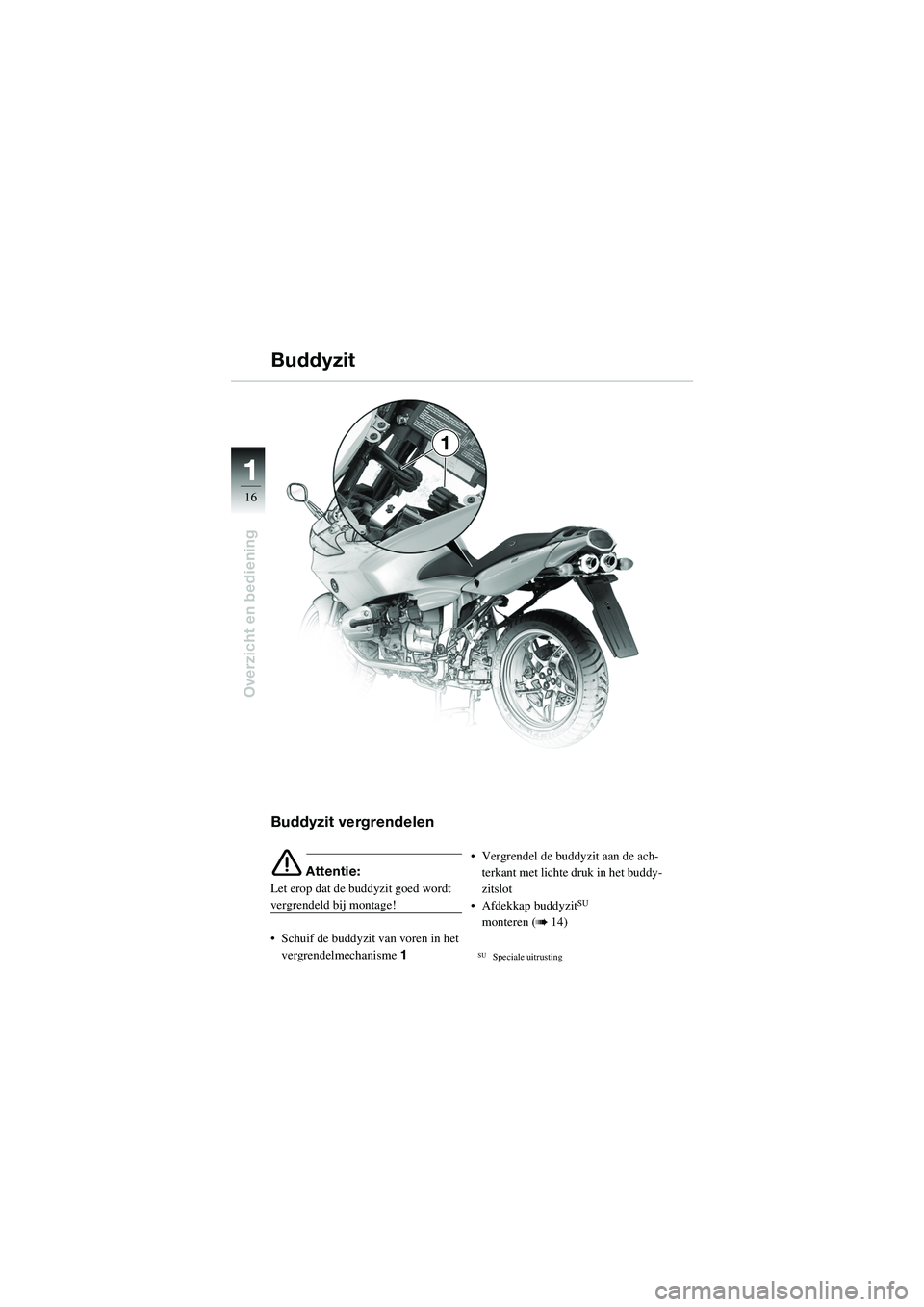

Overzicht en bediening
1
Buddyzit vergrendelen
e Attentie:
Let erop dat de buddyzit goed wordt
vergrendeld bij montage!
• Schuif de buddyzit van voren in het
vergrendelmechanisme 1• Vergrendel de buddyzit aan de ach-
terkant met lichte dr uk in het buddy-
zitslot
• Afdekkap buddyzitSU
monteren (b 14)
SUSpeciale uitrusting
Buddyzit
10sbkn6.bk.fm Seite 16 Montag, 23. Januar 2006 4:45 16

11
17

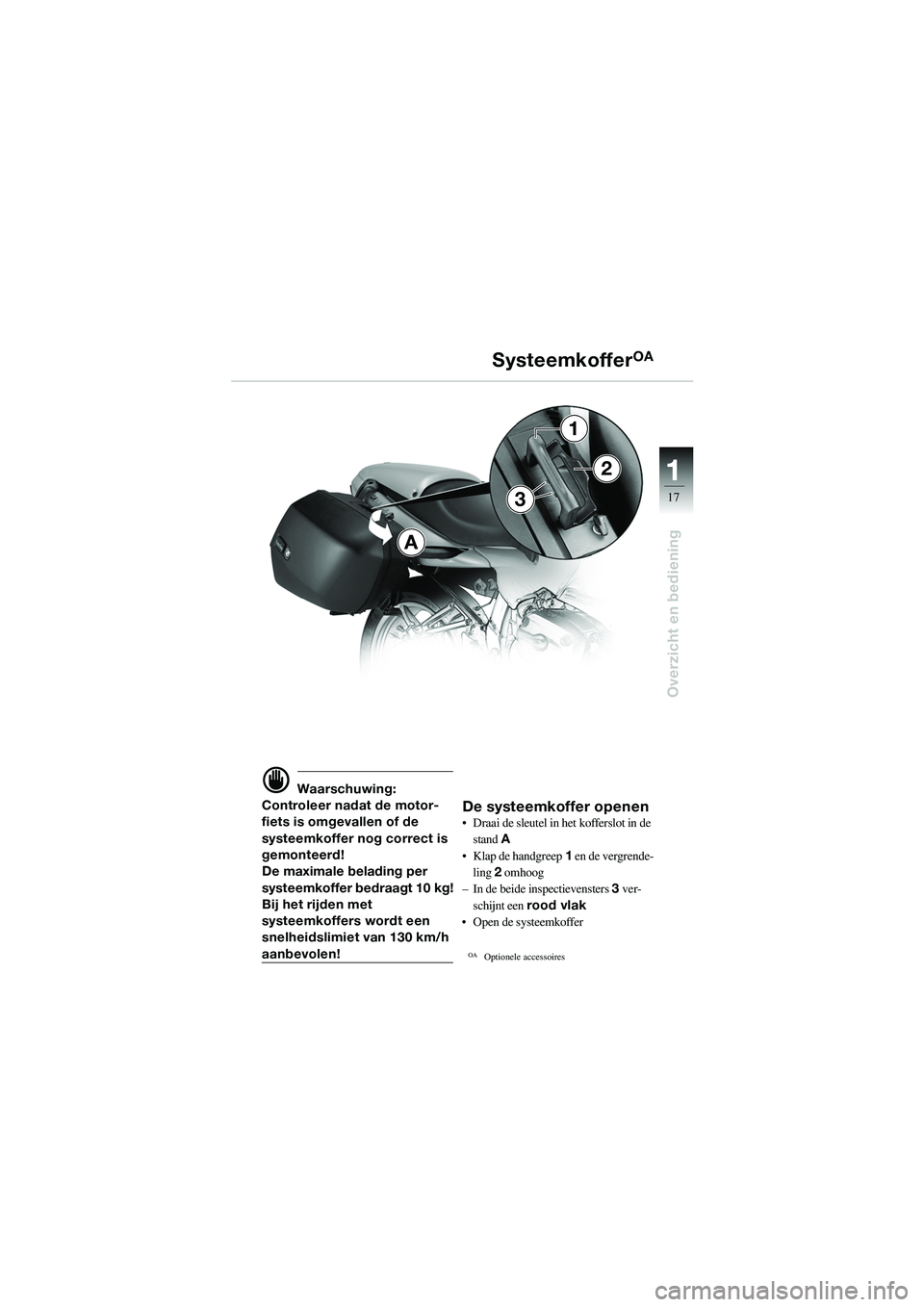

Overzicht en bediening
A
3
1
2
d Waarschuwing:
Controleer nadat de motor-
fiets is omgevallen of de
systeemkoffer no g correct is
gemonteerd!
De maximale belading per
systeemkoffer bedraagt 10 kg!
Bij het rijden met
systeemkoffers wordt een
snelheidslimiet van 130 km/h
aanbevolen!
De systeemkoffer openen• Draai de sleutel in het kofferslot in de
stand A
• Klap de handgreep 1 en de vergrende-
ling 2 omhoog
– In de beide inspectievensters 3 ver-
schijnt een rood vlak
• Open de systeemkoffer
OAOptionele accessoires
SysteemkofferOA
10sbkn6.bk.fm Seite 17 Montag, 23. Januar 2006 4:45 16

11
18

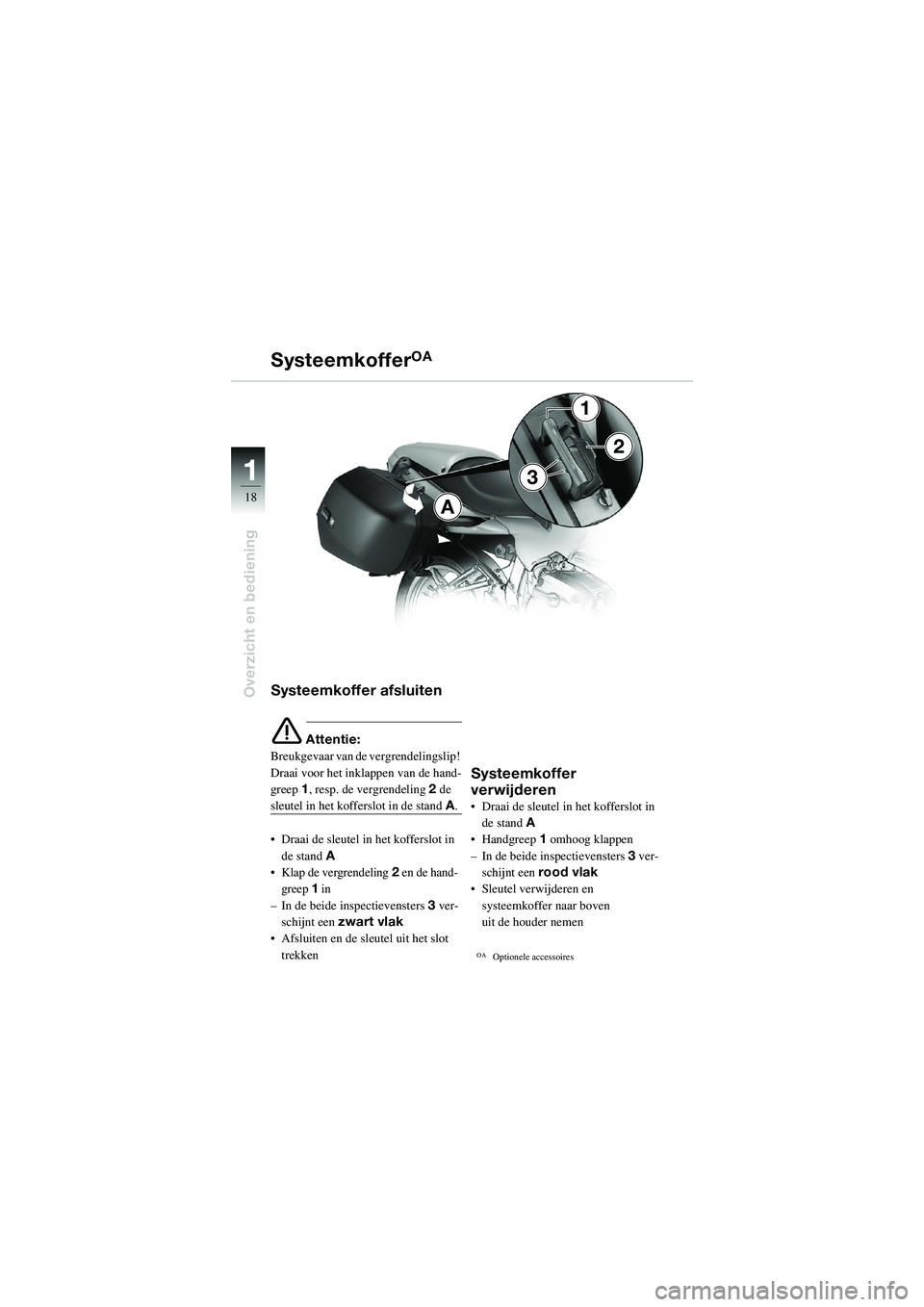

Overzicht en bediening
A
3
1
2
Systeemkoffer afsluiten
e Attentie:
Breukgevaar van de vergrendelingslip!
Draai voor het inklappen van de hand-
greep 1, resp. de vergrendeling 2 de
sleutel in het koffe rslot in de stand A.
• Draai de sleutel in het kofferslot in de stand A
• Klap de vergrendeling 2 en de hand-
greep 1 in
– In de beide inspectievensters 3 ver-
schijnt een zwart vlak
• Afsluiten en de sleutel uit het slot
trekken
Systeemkoffer
verwijderen
• Draai de sleutel in het kofferslot in de stand A
• Handgreep 1 omhoog klappen
– In de beide inspectievensters 3 ver-
schijnt een rood vlak
• Sleutel verwijderen en systeemkoffer naar boven
uit de houder nemen
OAOptionele accessoires
SysteemkofferOA
10sbkn6.bk.fm Seite 18 Montag, 23. Januar 2006 4:45 16
