BMW MOTORRAD R 1100 S 2002 Livret de bord (in French)

11
19
Vue d'ensemble et utilisation
3
1
2
A

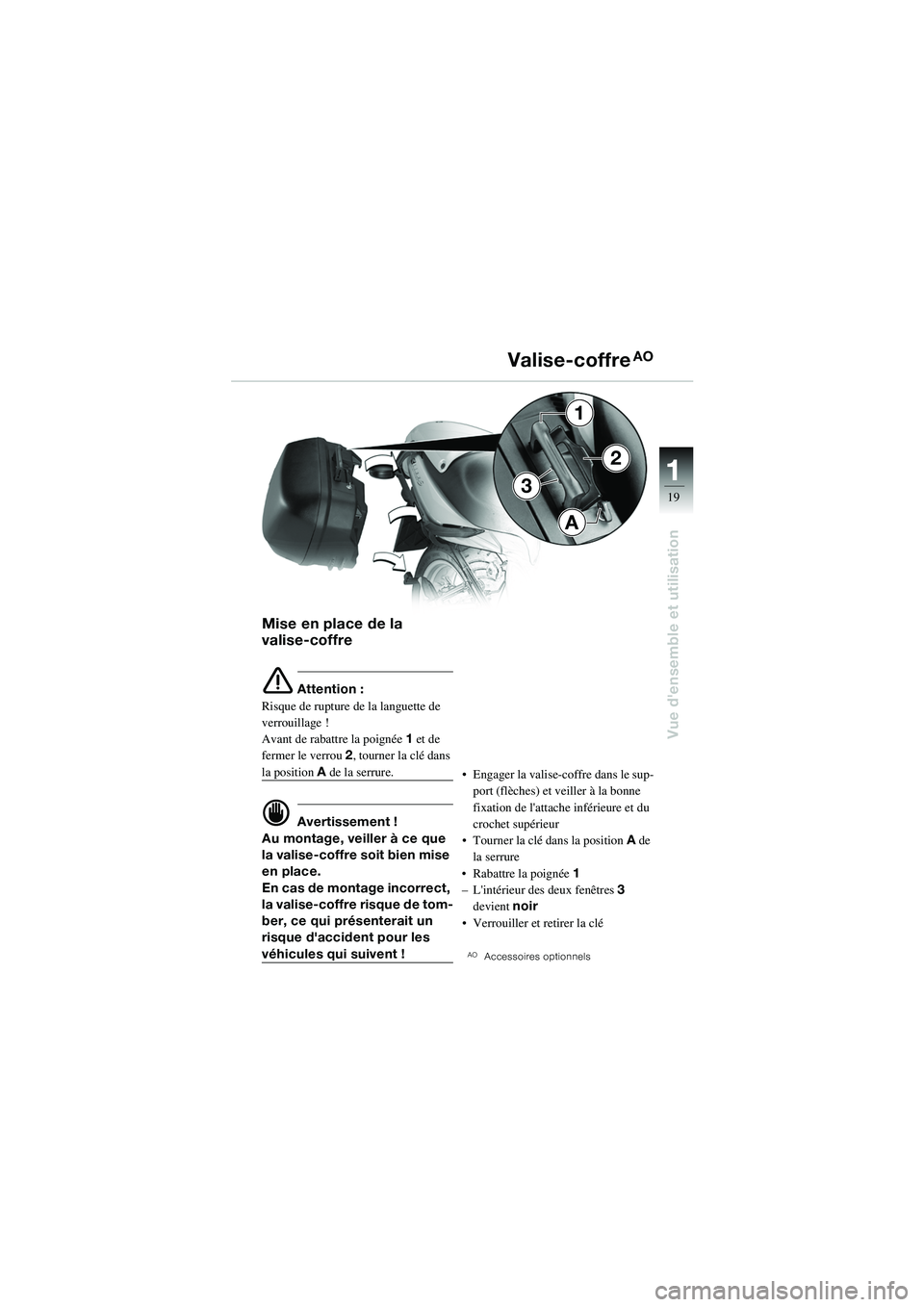

Mise en place de la
valise-coffre
e Attention :
Risque de rupture de la languette de
verrouillage !
Avant de rabattre la poignée 1 et de
fermer le verrou 2, tourner la clé dans
la position A de la serrure.
d Avertissement !
Au montage, veiller à ce que
la valise-coffre soit bien mise
en place.
En cas de montage incorrect,
la valise-coffre risque de tom-
ber, ce qui présenterait un
risque d'accident pour les
véhicules qui suivent ! • Engager la valise-coffre dans le sup-
port (flèches) et veiller à la bonne
fixation de l'attache inférieure et du
crochet supérieur
• Tourner la clé dans la position A de
la serrure
• Rabattre la poignée 1
– L'intérieur des deux fenêtres 3
devient noir
• Verrouiller et retirer la cléAOAccessoires optionnels
Valise-coffreAO
10sbkf6.bk.fm Seite 19 Montag, 23. Januar 2006 4:16 16

2
20

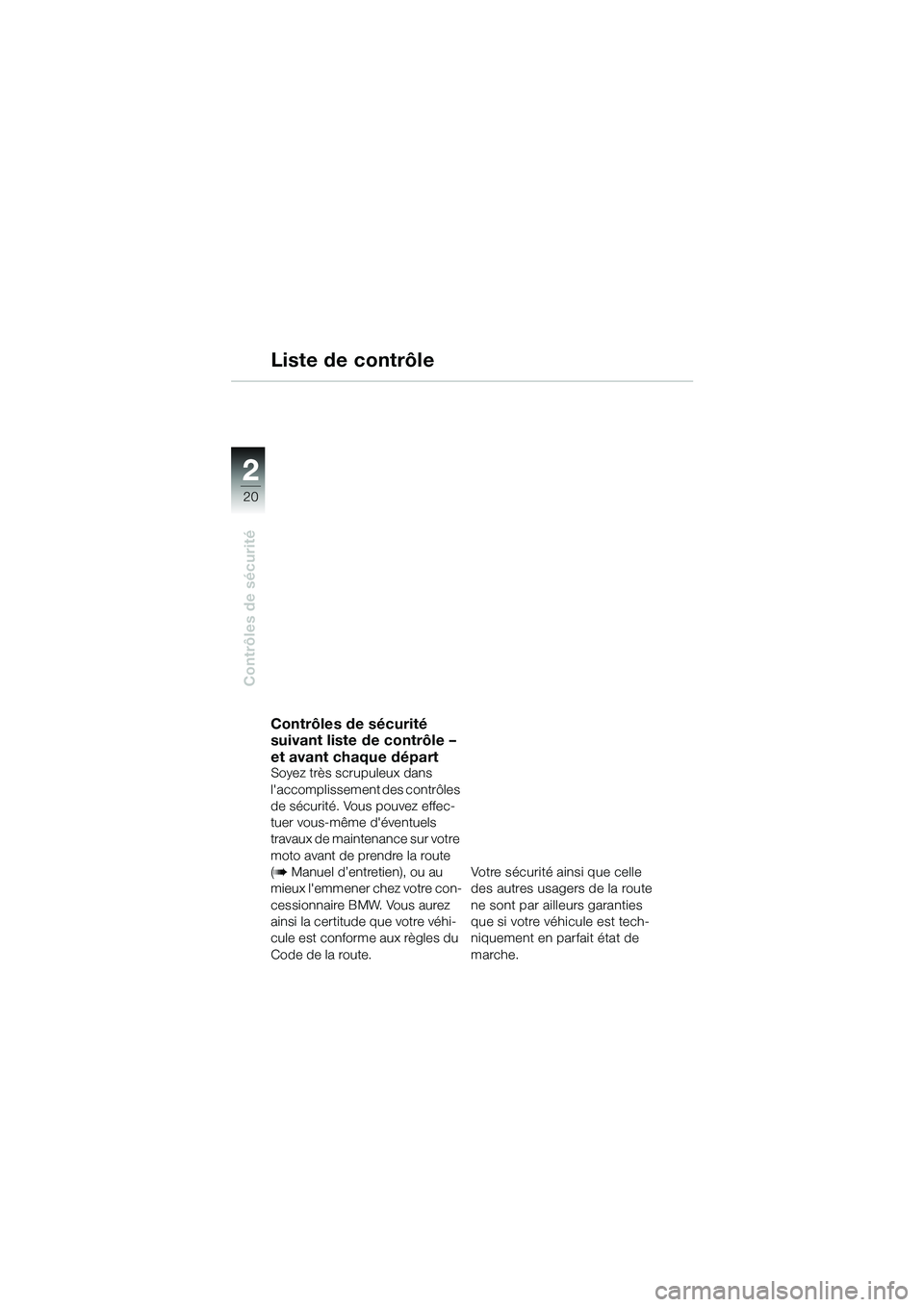

Contrôles de sécurité
2
Contrôles de sécurité
suivant liste de contrôle –
et avant chaque départ
Soyez très scrupuleux dans
l'accomplissement des contrôles
de sécurité. Vous pouvez effec-
tuer vous-même d'éventuels
travaux de maintenance sur votre
moto avant de prendre la route
(
b Manuel d’entretien), ou au
mieux l'emmener chez votre con-
cessionnaire BMW. Vous aurez
ainsi la certitude que votre véhi-
cule est conforme aux règles du
Code de la route. Votre sécurité ainsi que celle
des autres usagers de la route
ne sont par ailleurs garanties
que si votre véhicule est tech-
niquement en parfait état de
marche.
Liste de contrôle
10sbkf6.bk.fm Seite 20 Montag, 23. Januar 2006 4:16 16

2

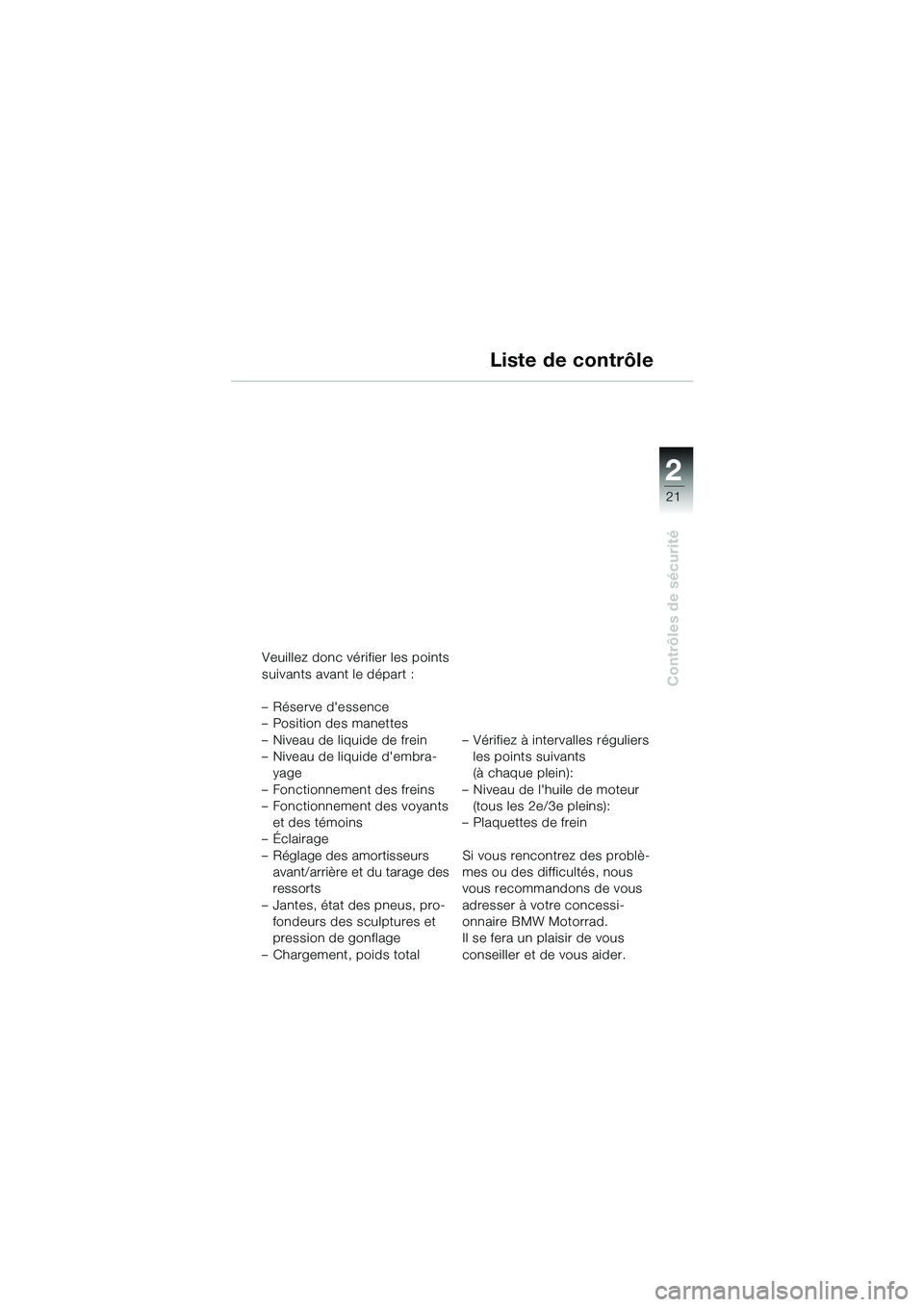

21
Contrôles de sécurité
Liste de contrôle
Veuillez donc vérifier les points
suivants avant le départ :
– Réserve d'essence
– Position des manettes
– Niveau de liquide de frein
– Niveau de liquide d'embra-yage
– Fonctionnement des freins
– Fonctionnement des voyants et des témoins
–Éclairage
– Réglage des amortisseurs avant/arrière et du tarage des
ressorts
– Jantes, état des pneus, pro- fondeurs des sculptures et
pression de gonflage
– Chargement, poids total – Vérifiez à intervalles réguliers
les points suivants
(à chaque plein):
– Niveau de l'huile de moteur (tous les 2e/3e pleins):
– Plaquettes de frein
Si vous rencontrez des problè-
mes ou des difficultés, nous
vous recommandons de vous
adresser à votre concessi-
onnaire BMW Motorrad.
Il se fera un plaisir de vous
conseiller et de vous aider.
10sbkf6.bk.fm Seite 21 Montag, 23. Januar 2006 4:16 16

2
22
Contrôles de sécurité
2

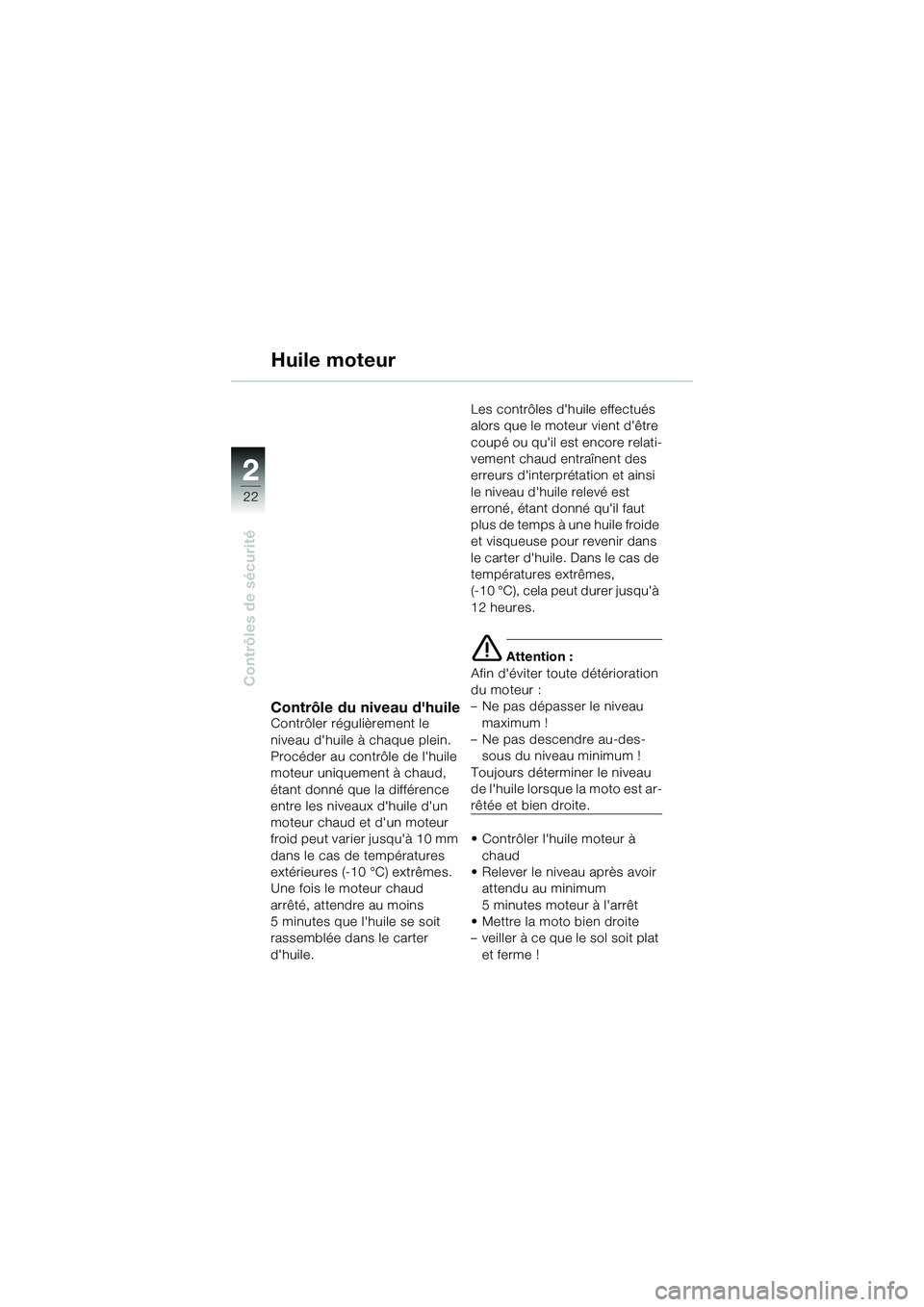

Huile moteur
Contrôle du niveau d'huileContrôler régulièrement le
niveau d'huile à chaque plein.
Procéder au contrôle de l'huile
moteur uniquement à chaud,
étant donné que la différence
entre les niveaux d'huile d'un
moteur chaud et d'un moteur
froid peut varier jusqu'à 10 mm
dans le cas de températures
extérieures (-10 °C) extrêmes.
Une fois le moteur chaud
arrêté, attendre au moins
5 minutes que l'huile se soit
rassemblée dans le carter
d'huile.Les contrôles d'huile effectués
alors que le moteur vient d'être
coupé ou qu'il est encore relati-
vement chaud entraînent des
erreurs d'interprétation et ainsi
le niveau d'huile relevé est
erroné, étant donné qu'il faut plus de temps à une huile froide
et visqueuse pour revenir dans
le carter d'huile. Dans le cas de
températures extrêmes,
(-10 °C), cela peut durer jusqu'à
12 heures.
e Attention :
Afin d'éviter toute détérioration
du moteur :
– Ne pas dépasser le niveau maximum !
– Ne pas descendre au-des- sous du niveau minimum !
Toujours déterminer le niveau
de l'huile lorsque la moto est ar-
rêtée et bien droite.
• Contrôler l'huile moteur à chaud
• Relever le nive au après avoir
attendu au minimum
5 minutes moteur à l'arrêt
• Mettre la moto bien droite
– veiller à ce que le sol soit plat
et ferme !
10sbkf6.bk.fm Seite 22 Montag, 23. Januar 2006 4:16 16

2
23
Contrôles de sécurité
1
MAX
2
MIN

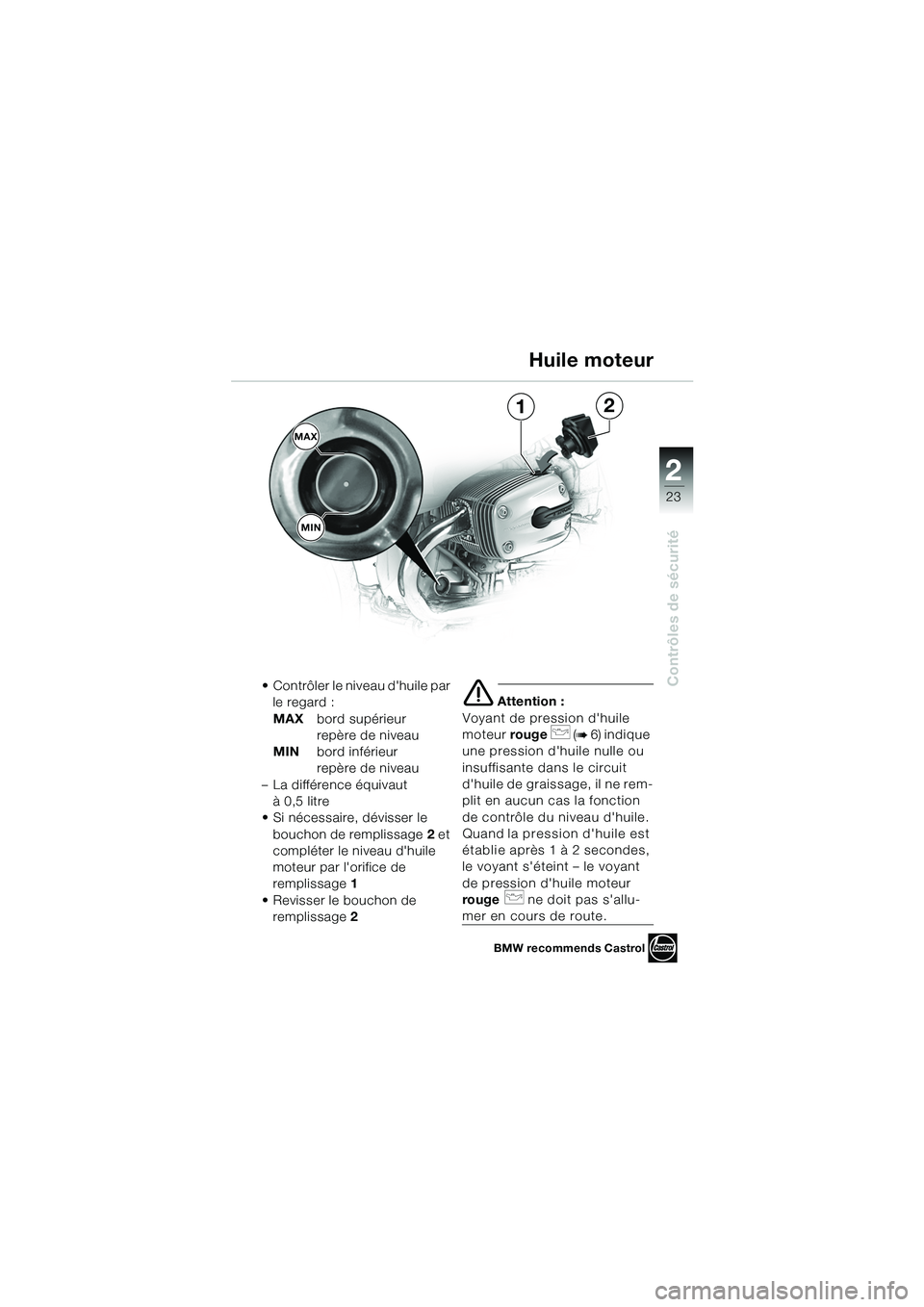

• Contrôler le niveau d'huile par le regard :
MAX bord supérieur
repère de niveau
MIN bord inférieur
repère de niveau
– La différence équivaut
à0,5litre
• Si nécessaire, dévisser le bouchon de remplissage 2 et
compléter le niveau d'huile
moteur par l'orifice de
remplissage 1
• Revisser le bouchon de remplissage 2
e Attention :
Voyant de pression d'huile
moteur rouge
p (b 6) indique
une pression d'huile nulle ou
insuffisante dans le circuit
d'huile de graissage, il ne rem-
plit en aucun cas la fonction
de contrôle du niveau d'huile.
Quand la pression d'huile est
établie après 1 à 2 secondes,
le voyant s'éteint – le voyant
de pression d'huile moteur
rouge
p ne doit pas s'allu-
mer en cours de route.
Huile moteur
BMW recommends Castrol
10sbkf6.bk.fm Seite 23 Montag, 23. Januar 2006 4:16 16

2
24
Contrôles de sécurité
2

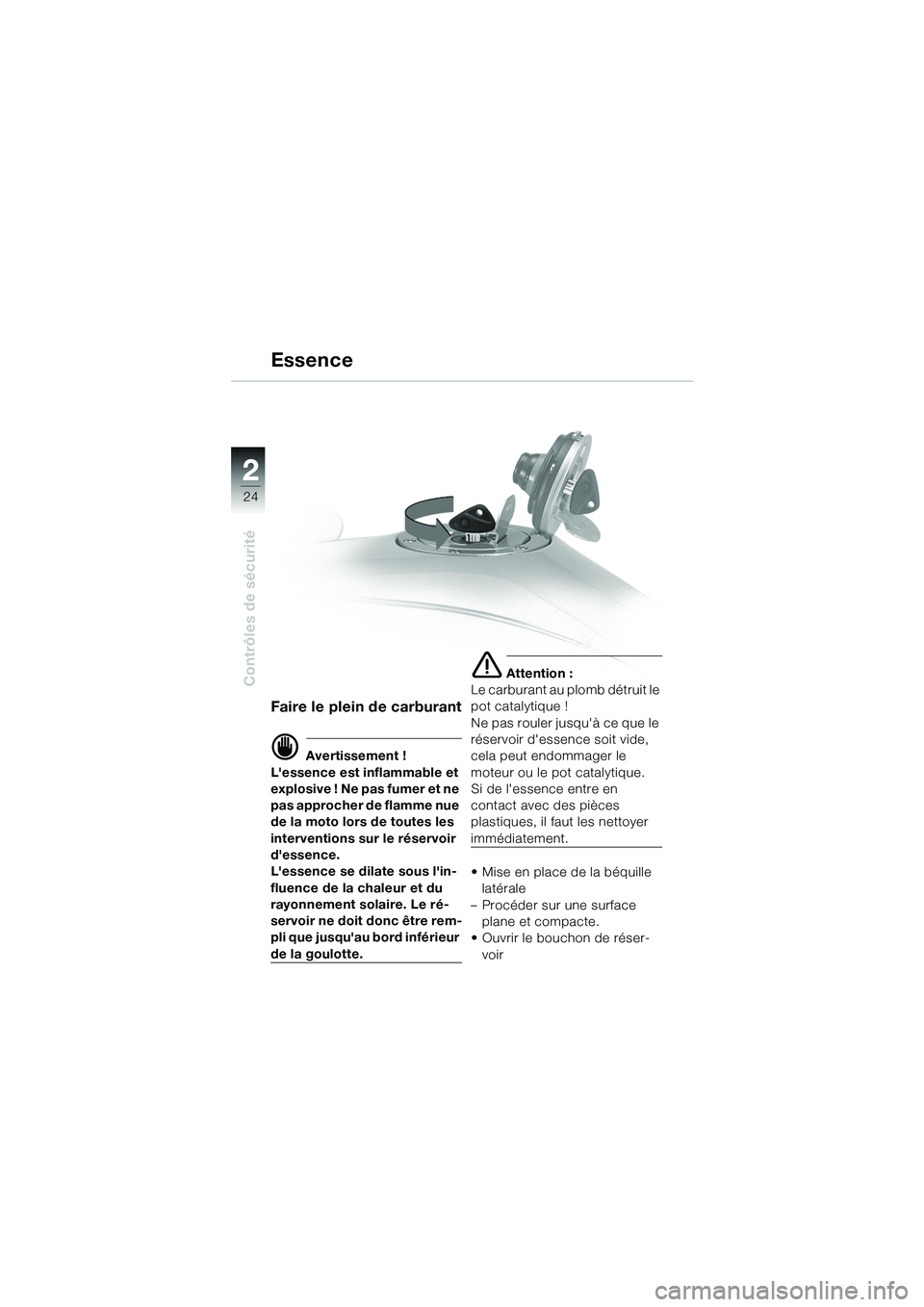

Faire le plein de carburant
d Avertissement !
L'essence est inflammable et
explosive ! Ne pas fumer et ne
pas approcher de flamme nue
de la moto lors de toutes les
interventions sur le réservoir
d'essence.
L'essence se dilate sous l'in-
fluence de la chaleur et du
rayonnement sola ire. Le ré-
servoir ne doit donc être rem-
pli que jusqu'au bord inférieur
de la goulotte.
e Attention :
Le carburant au plomb détruit le
pot catalytique !
Ne pas rouler jusqu'à ce que le
réservoir d'essence soit vide,
cela peut endommager le
moteur ou le pot catalytique.
Si de l'essence entre en
contact avec des pièces
plastiques, il faut les nettoyer
immédiatement.
• Mise en place de la béquille latérale
– Procéder sur une surface plane et compacte.
• Ouvrir le bouchon de réser-
voir
Essence
10sbkf6.bk.fm Seite 24 Montag, 23. Januar 2006 4:16 16

2
25
Contrôles de sécurité

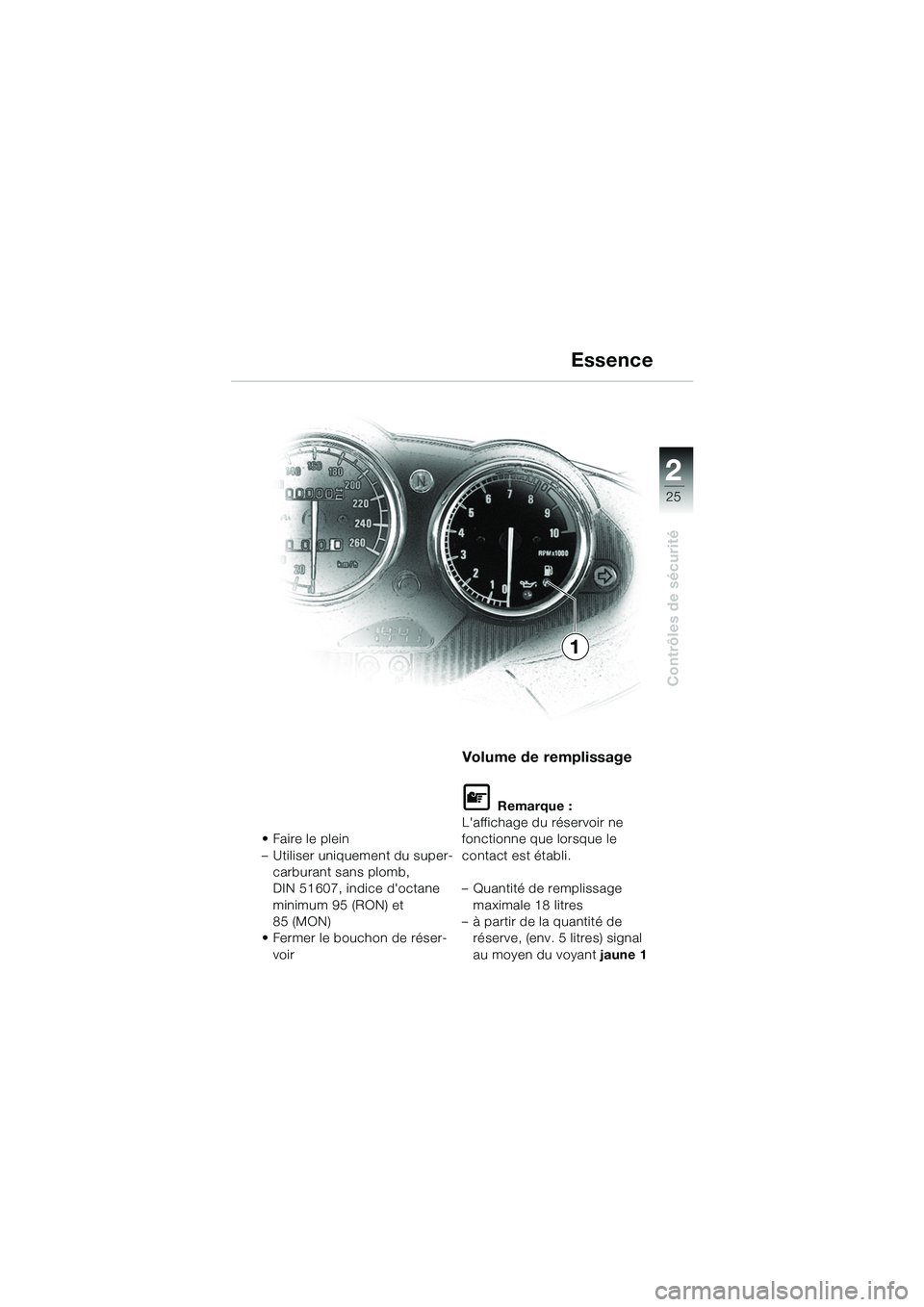

•Faire le plein
– Utiliser uniquement du super-carburant sans plomb,
DIN 51607, indice d'octane
minimum 95 (RON) et
85 (MON)
• Fermer le bouchon de réser-
voir
Volume de remplissage
L Remarque :
L'affichage du réservoir ne
fonctionne que lorsque le
contact est établi.
– Quantité de remplissage maximale 18 litres
– à partir de la quantité de réserve, (env. 5 litres) signal
au moyen du voyant jaune 1
Essence
1
10sbkf6.bk.fm Seite 25 Montag, 23. Januar 2006 4:16 16

2
26
Contrôles de sécurité
2

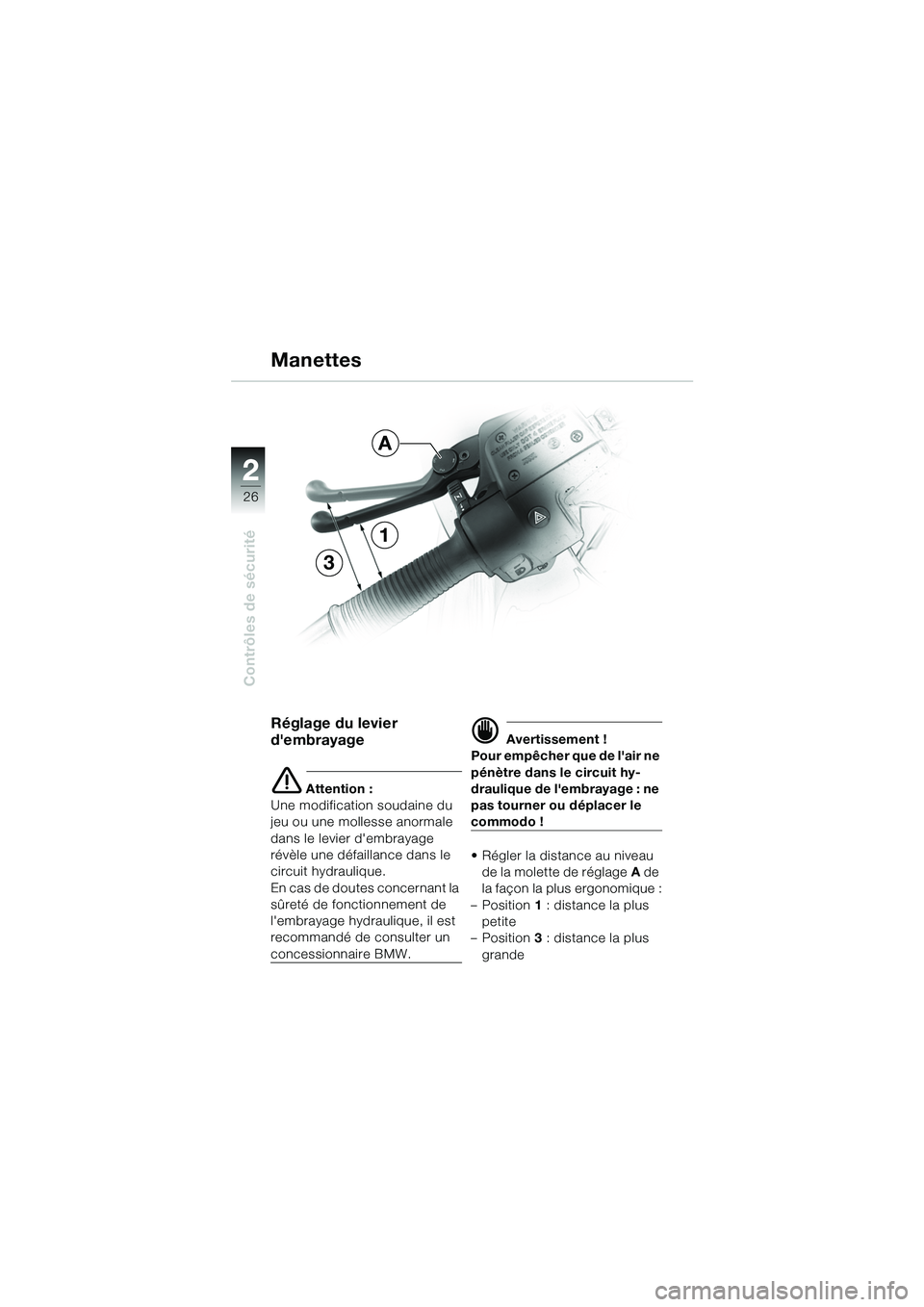

Manettes
Réglage du levier
d'embrayage
e Attention :
Une modification soudaine du
jeu ou une mollesse anormale
dans le levier d'embrayage
révèle une défaillance dans le
circuit hydraulique.
En cas de doutes concernant la
sûreté de fonctionnement de
l'embrayage hydraulique, il est
recommandé de consulter un
concessionnaire BMW.
d Avertissement !
Pour empêcher que de l'air ne
pénètre dans le circuit hy-
draulique de l'embrayage : ne
pas tourner ou déplacer le
commodo !
• Régler la distance au niveau de la molette de réglage A de
la façon la plus ergonomique :
–Position 1 : distance la plus
petite
–Position 3 : distance la plus
grande
1
3
A
10sbkf6.bk.fm Seite 26 Montag, 23. Januar 2006 4:16 16

2
27
Contrôles de sécurité

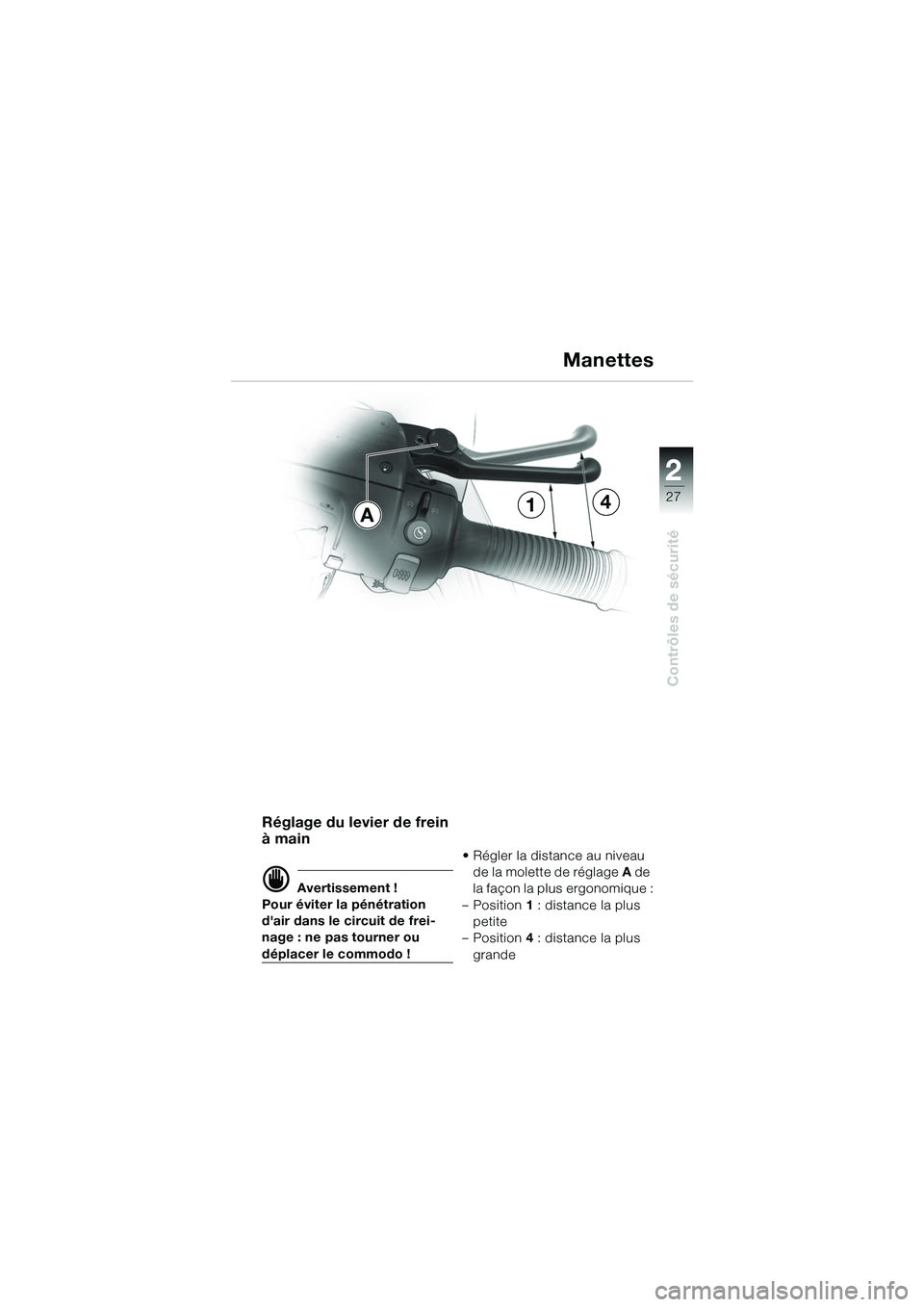

Réglage du levier de frein
à main
d Avertissement !
Pour éviter la pénétration
d'air dans le circuit de frei-
nage : ne pas tourner ou
déplacer le commodo ! • Régler la distance au niveau
de la molette de réglage A de
la façon la plus ergonomique :
–Position 1 : distance la plus
petite
–Position 4 : distance la plus
grande
Manettes
14A
10sbkf6.bk.fm Seite 27 Montag, 23. Januar 2006 4:16 16

2
28
Contrôles de sécurité
2

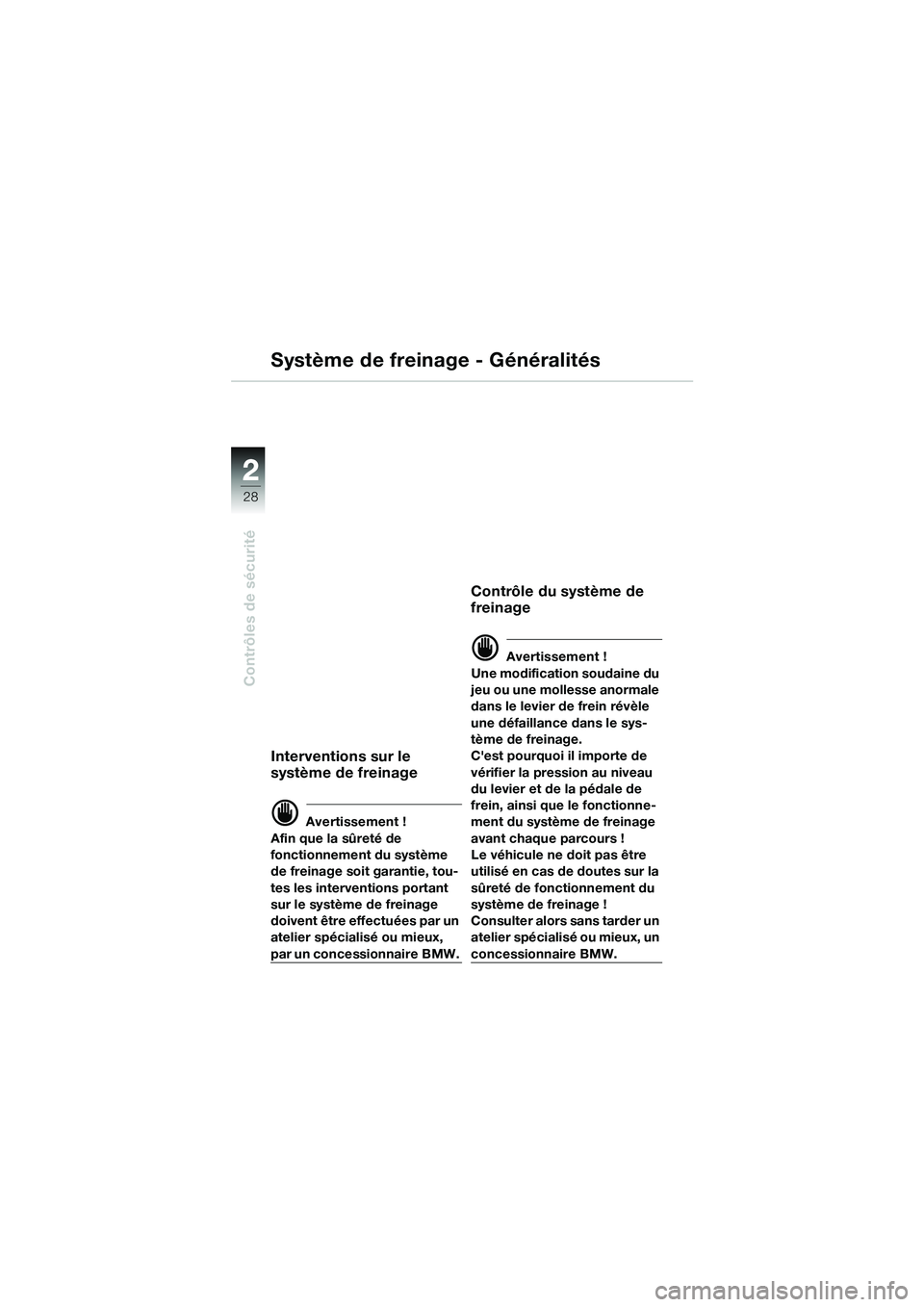

Système de freinage - Généralités
Interventions sur le
système de freinage
d Avertissement !
Afin que la sûreté de
fonctionnement du système
de freinage soit garantie, tou-
tes les interventions portant
sur le système de freinage
doivent être effectuées par un
atelier spécialisé ou mieux,
par un concessionnaire BMW.
Contrôle du système de
freinage
d Avertissement !
Une modification soudaine du
jeu ou une mollesse anormale
dans le levier de frein révèle
une défaillance dans le sys-
tème de freinage.
C'est pourquoi il importe de
vérifier la pression au niveau
du levier et de la pédale de
frein, ainsi que le fonctionne-
ment du système de freinage
avant chaque parcours !
Le véhicule ne doit pas être
utilisé en cas de doutes sur la
sûreté de fonctionnement du
système de freinage !
Consulter alors sans tarder un
atelier spécialisé ou mieux, un
concessionnaire BMW.
10sbkf6.bk.fm Seite 28 Montag, 23. Januar 2006 4:16 16
