BMW MOTORRAD R 1100 S 2002 Manual de instrucciones (in Spanish)

11
9
Resumen general y manejo

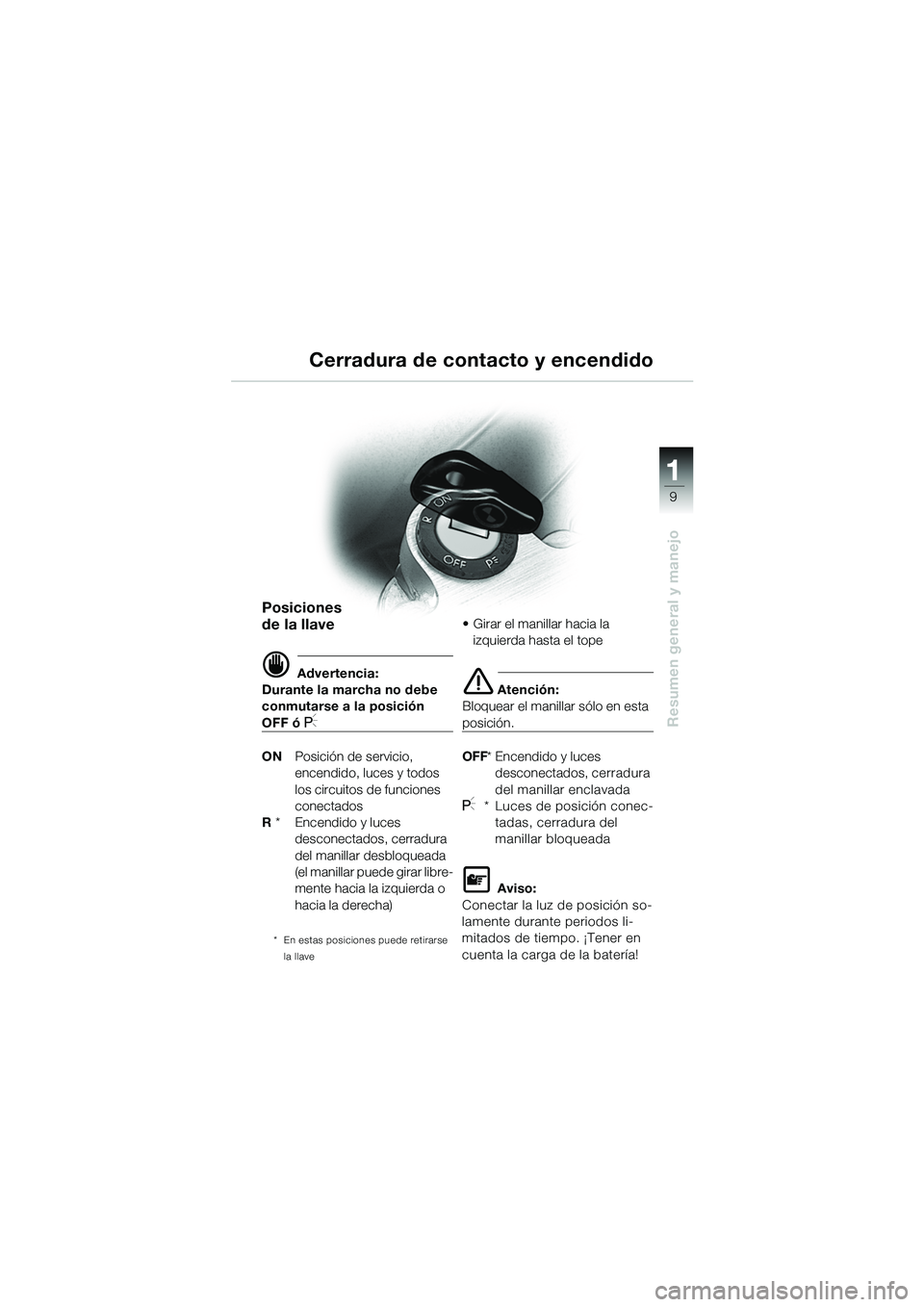

Cerradura de contacto y encendido
Posiciones
de la llave
d Advertencia:
Durante la marcha no debe
conmutarse a la posición
OFF ó I
ON Posición de servicio,
encendido, luces y todos
los circuitos de funciones
conectados
R * Encendido y luces
desconectados, cerradura
del manillar desbloqueada
(el manillar puede girar libre-
mente hacia la izquierda o
hacia la derecha)
* En estas posiciones puede retirarse
la llave
• Girar el manillar hacia la izquierda hasta el tope
e Atención:
Bloquear el manillar sólo en esta
posición.
OFF * Encendido y luces
desconectados, cerradura
del manillar enclavada
I* Luces de posición conec- tadas, cerradura del
manillar bloqueada
L Aviso:
Conectar la luz de posición so-
lamente durante periodos li-
mitados de tiempo. ¡Tener en
cuenta la carga de la batería!
10sbke6.bk.fm Seite 9 Monta g, 23. Januar 2006 4:05 16

11
10
Resumen general y manejo
23
4
5
1
d Advertencia:
A fin de evitar que pueda ent-
rar aire en el circuito hidráuli-
co del embrague: no girar los
puños del manillar.
1 Palanca para arranque en
frío (aumento del número de
revoluciones) (
b 61)
2 Interruptor de los intermi-
tentes de advertencia
(
b 12) 3
Conmutador de luces de
carretera/conmutador de
luces de cruce
FLuces de carretera
GLuces de cruce
FRáfagas
4 Botón de la bocina
5 Interruptor intermitente de
la izquierda
•Pulsar
– Intermitente encendido
Desconectar el intermi-
tente:
• Desconexión automática
o pulsando el botón de
reposición de los intermi-
tentes 9

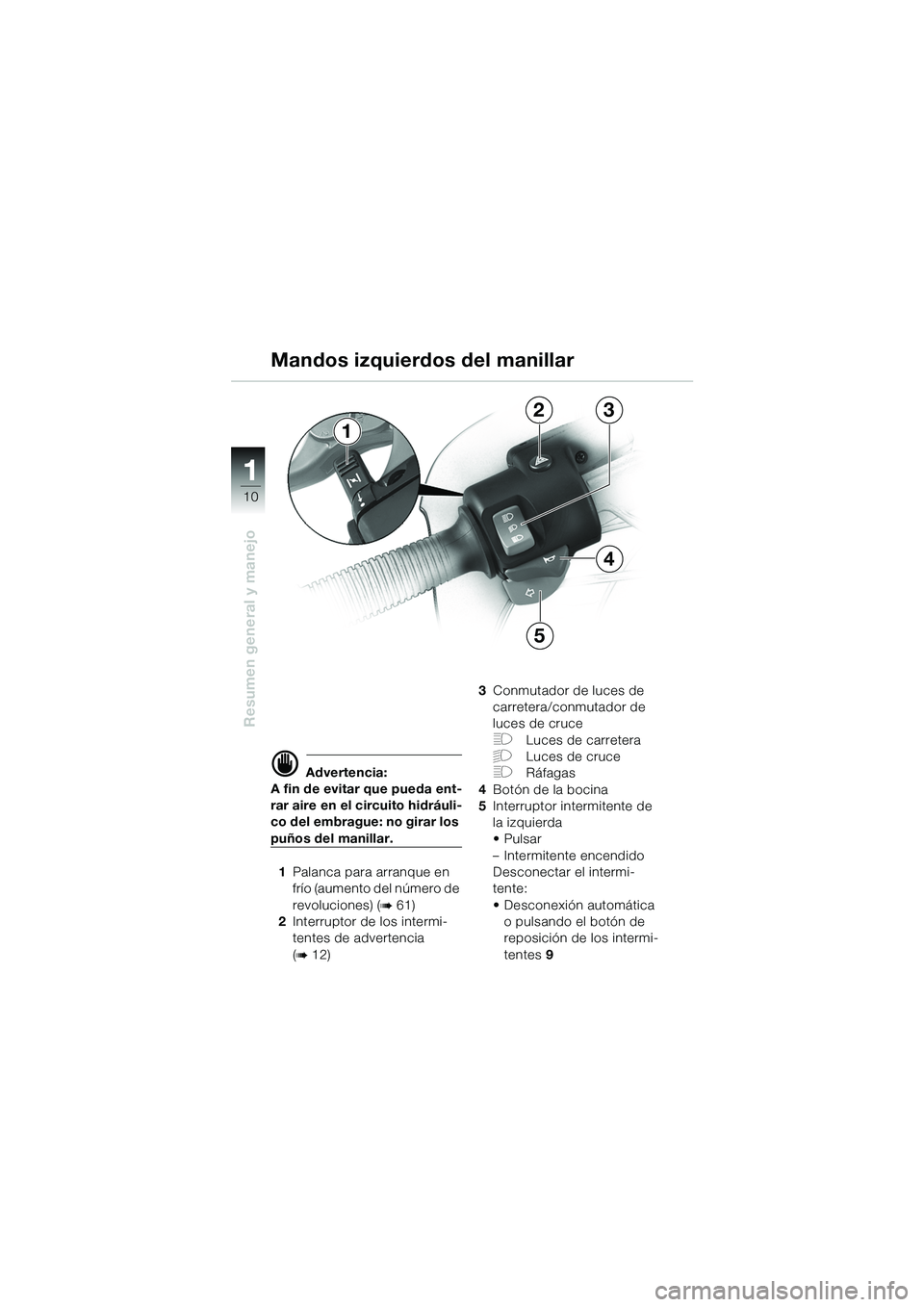

Mandos izquierdos del manillar
10sbke6.bk.fm Seite 10 Montag, 23. Januar 2006 4:05 16

11
11
Resumen general y manejo
7
B
C
A
68
910
C
B
d Advertencia:
Para evitar que pueda entrar
aire en el circuito del líquido
de frenos: no girar los puños
del manillar.
6 Interruptor para los puños
calefactables
EE
A desconectados
B 50% (posición central)
C 100%
7 Interruptor para
desconexión de emergen-
cia del encendido (
b 58)
8 Pulsador para el motor de
arranque 9
Interruptor de desconexión
de los intermitentes
•Pulsar
– Intermitentes derecha e
izquierda desconectados
10 Interruptor del intermitente
derecho
•Pulsar
– Intermitente encendido
Desconectar el intermi-
tente:
• Desconexión automática
o pulsando el botón de
reposición de los intermi-
tentes 9
EEEquipos especiales

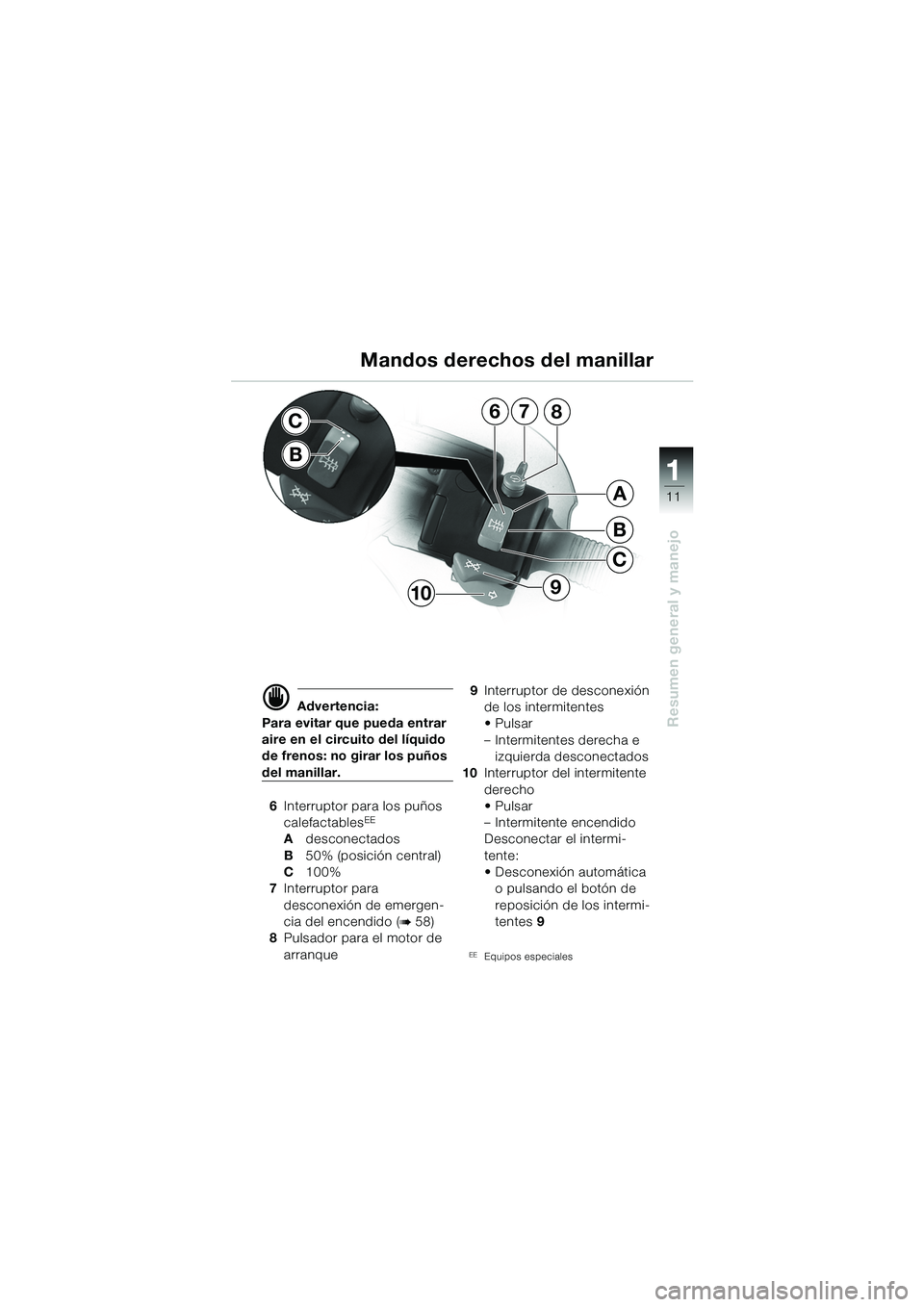

Mandos derechos del manillar
10sbke6.bk.fm Seite 11 Montag, 23. Januar 2006 4:05 16

11
12
Resumen general y manejo
1

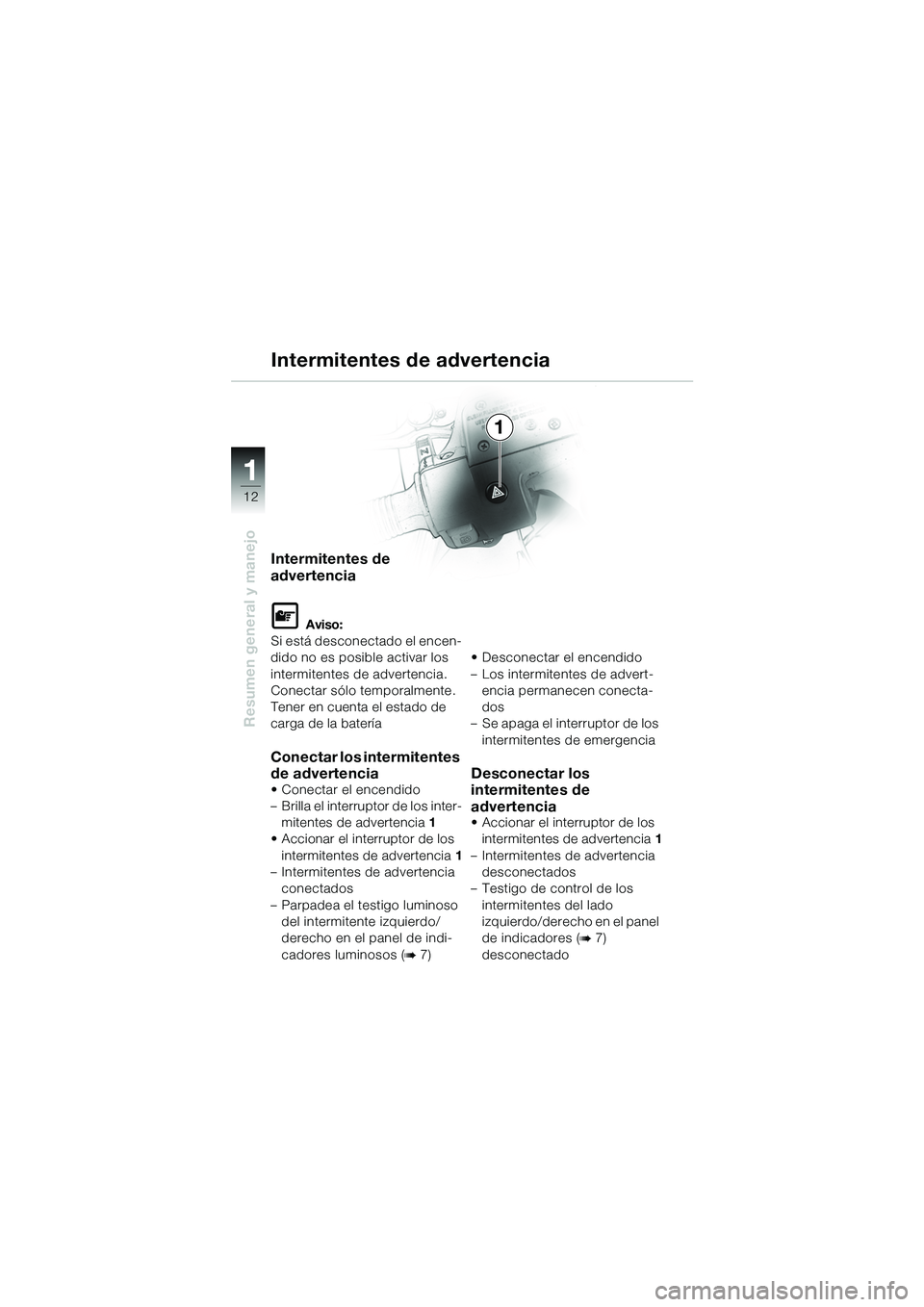

Intermitentes de advertencia
Intermitentes de
advertencia
L Aviso:
Si está desconectado el encen-
dido no es posible activar los
intermitentes de advertencia.
Conectar sólo temporalmente.
Tener en cuenta el estado de
carga de la batería
Conectar los intermitentes
de advertencia
• Conectar el encendido
– Brilla el interruptor de los inter- mitentes de advertencia 1
• Accionar el interruptor de los
intermitentes de advertencia 1
– Intermitentes de advertencia conectados
– Parpadea el testigo luminoso del intermitente izquierdo/
derecho en el panel de indi-
cadores luminosos (
b 7) • Desconectar el encendido
– Los intermitentes de advert-
encia permanecen conecta-
dos
– Se apaga el interruptor de los intermitentes de emergencia
Desconectar los
intermitentes de
advertencia
• Accionar el interruptor de los intermitentes de advertencia 1
– Intermitentes de advertencia desconectados
– Testigo de control de los intermitentes del lado
izquierdo/derecho en el panel
de indicadores (
b 7)
desconectado
10sbke6.bk.fm Seite 12 Montag, 23. Januar 2006 4:05 16

11
13
Resumen general y manejo
2
3
14
1

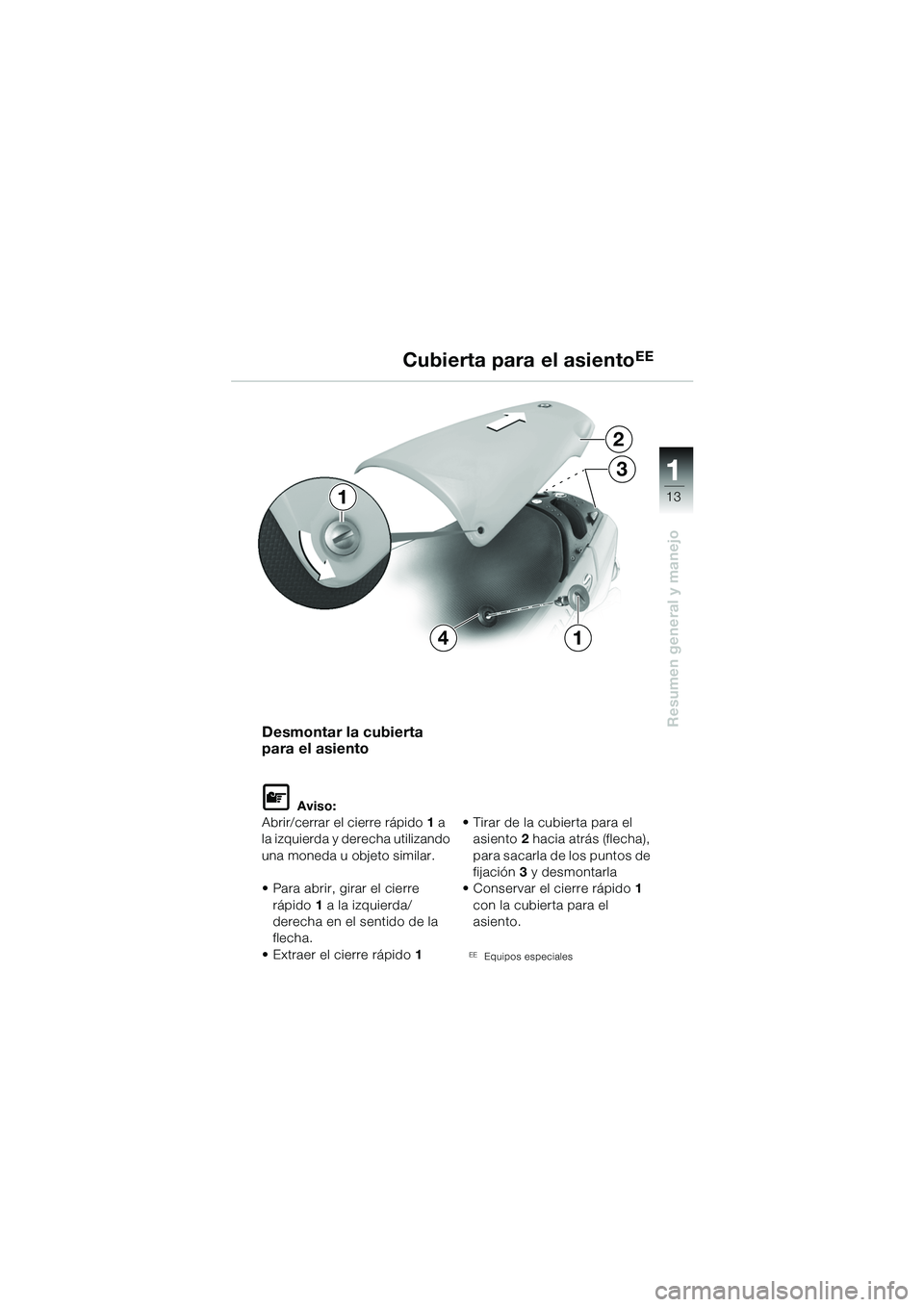

Desmontar la cubierta
para el asiento
L Aviso:
Abrir/cerrar el cierre rápido 1 a
la izquierda y derecha utilizando
una moneda u objeto similar.
• Para abrir, girar el cierre rápido 1 a la izquierda/
derecha en el sentido de la
flecha.
• Extraer el cierre rápido 1 • Tirar de la cubierta para el
asiento 2 hacia atrás (flecha),
para sacarla de los puntos de
fijación 3 y desmontarla
• Conservar el cierre rápido 1
con la cubierta para el
asiento.
EEEquipos especiales
Cubierta para el asientoEE
10sbke6.bk.fm Seite 13 Montag, 23. Januar 2006 4:05 16

11
14
Resumen general y manejo

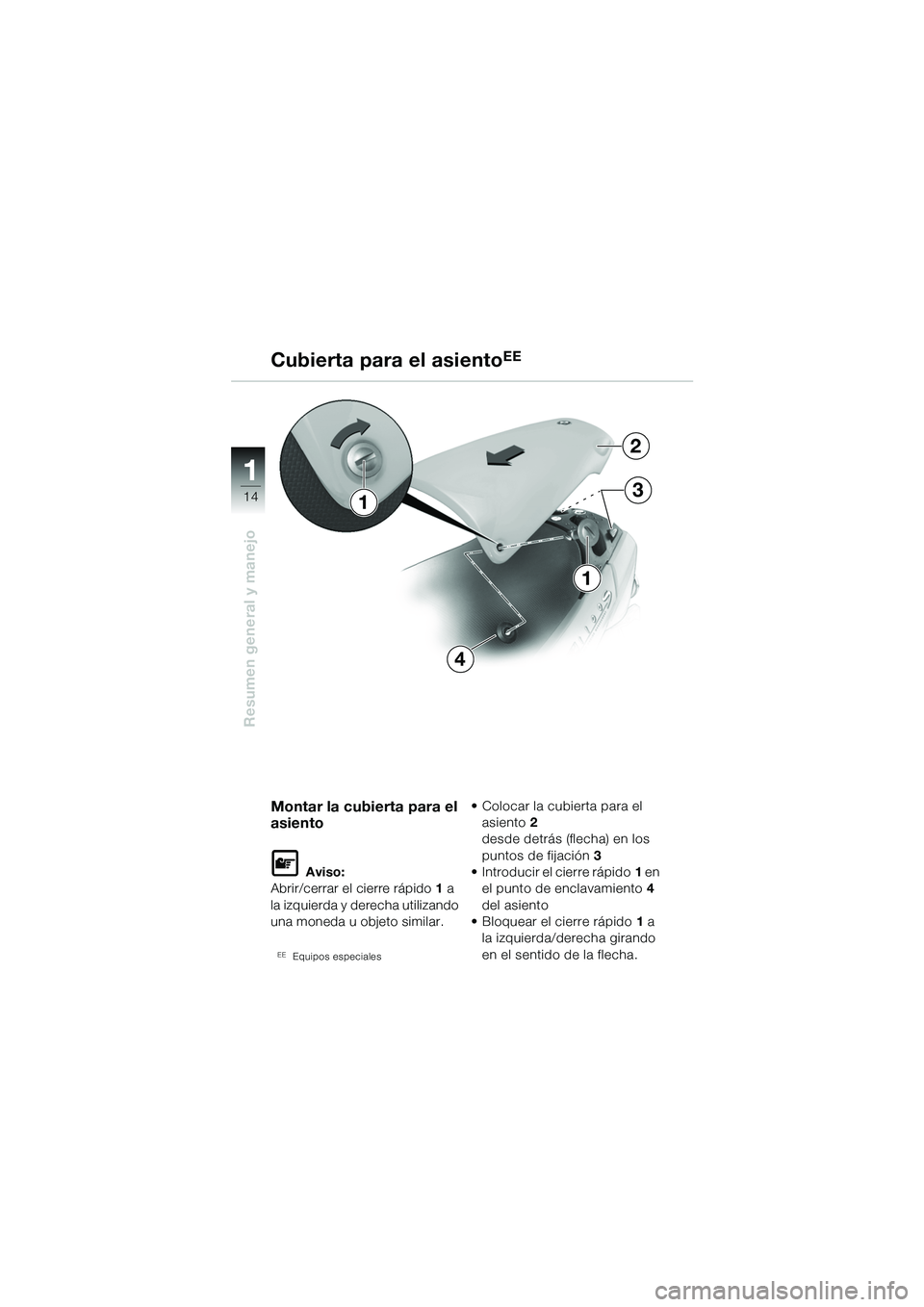

Montar la cubierta para el
asiento
L Aviso:
Abrir/cerrar el cierre rápido 1 a
la izquierda y derecha utilizando
una moneda u objeto similar.
EEEquipos especiales
• Colocar la cubierta para el asiento 2
desde detrás (flecha) en los
puntos de fijación 3
• Introducir el cierre rápido 1 en
el punto de enclavamiento 4
del asiento
• Bloquear el cierre rápido 1 a
la izquierda/derecha girando
en el sentido de la flecha.
Cubierta para el asientoEE
2
3
4
1
1
10sbke6.bk.fm Seite 14 Montag, 23. Januar 2006 4:05 16

11
15
Resumen general y manejo
1

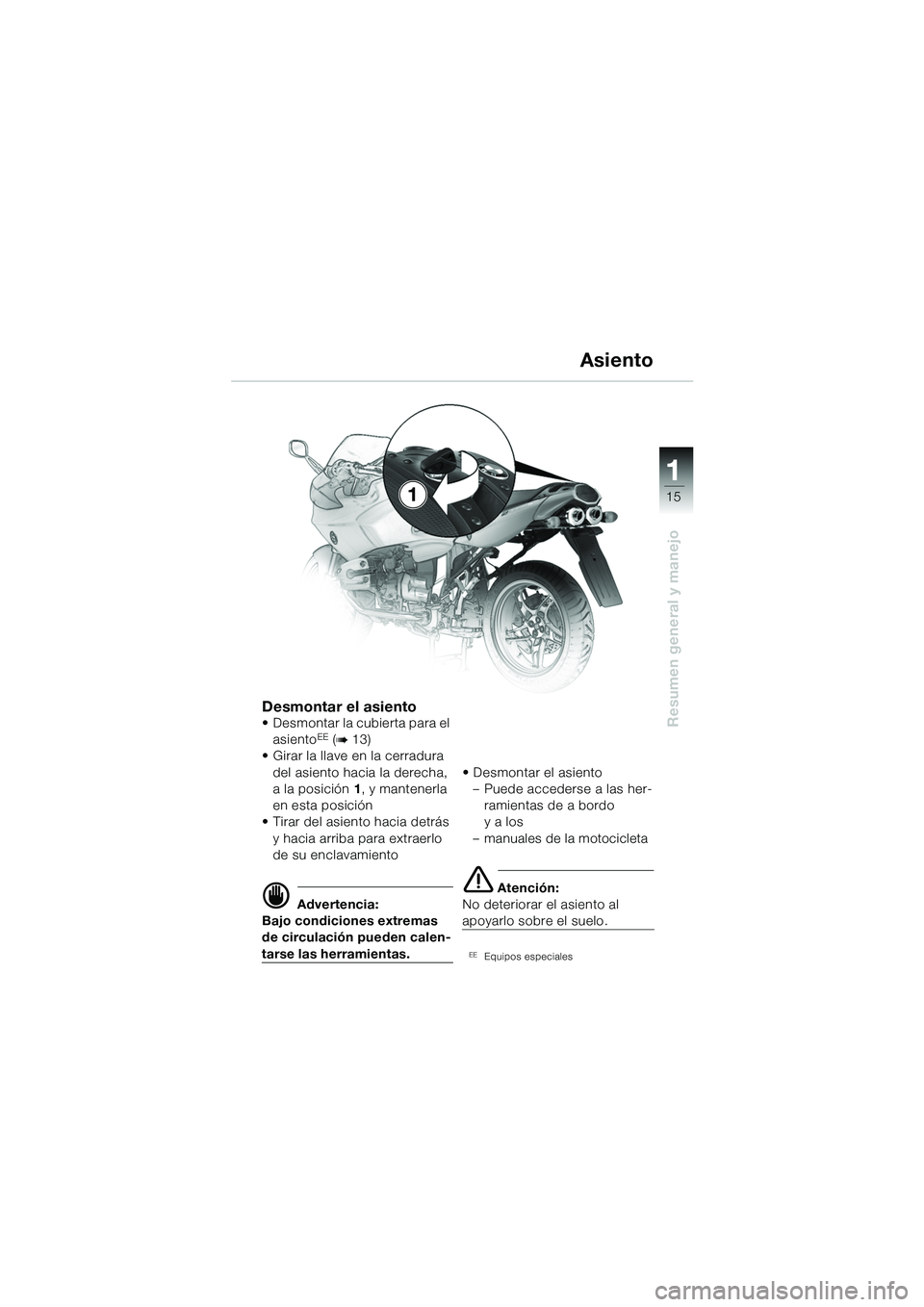

Desmontar el asiento• Desmontar la cubierta para el asientoEE (b 13)
• Girar la llave en la cerradura
del asiento hacia la derecha,
a la posición 1, y mantenerla
en esta posición
• Tirar del asiento hacia detrás y hacia arriba para extraerlo
de su enclavamiento
d Advertencia:
Bajo condiciones extremas
de circulación pueden calen-
tarse las herramientas. •Desmontar el asiento
– Puede accederse a las her-ramientas de a bordo
y a los
– manuales de la motocicleta
e Atención:
No deteriorar el asiento al
apoyarlo sobre el suelo.
EEEquipos especiales
Asiento
10sbke6.bk.fm Seite 15 Montag, 23. Januar 2006 4:05 16

11
16
Resumen general y manejo
1

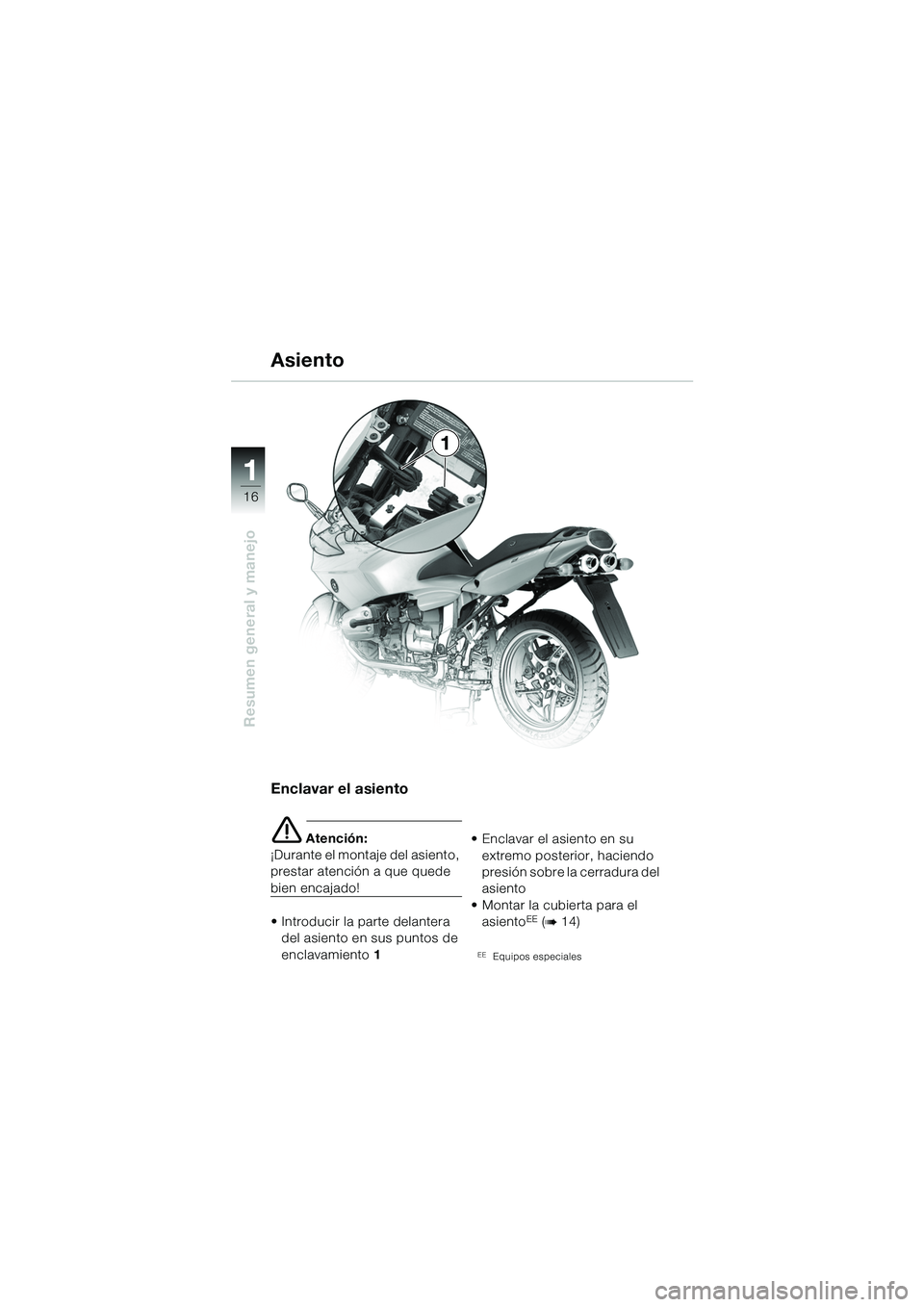

Enclavar el asiento
e Atención:
¡Durante el montaje del asiento,
prestar atención a que quede
bien encajado!
• Introducir la parte delantera del asiento en sus puntos de
enclavamiento 1 • Enclavar el asiento en su
extremo posterior, haciendo
presión sobre la cerradura del
asiento
• Montar la cubierta para el asiento
EE (b 14)
EEEquipos especiales
Asiento
10sbke6.bk.fm Seite 16 Montag, 23. Januar 2006 4:05 16

11
17
Resumen general y manejo
A
3
1
2
d Advertencia:
Después de un accidente, o
si se ha caído la motocicleta,
comprobar que la maleta
modular está bien montada.
Atenerse a la capacidad de
carga máxima de la maleta
modular: 10 kg en cada lado.
Al circular con las maletas
modulares se recomienda no
superar los 130 km/h

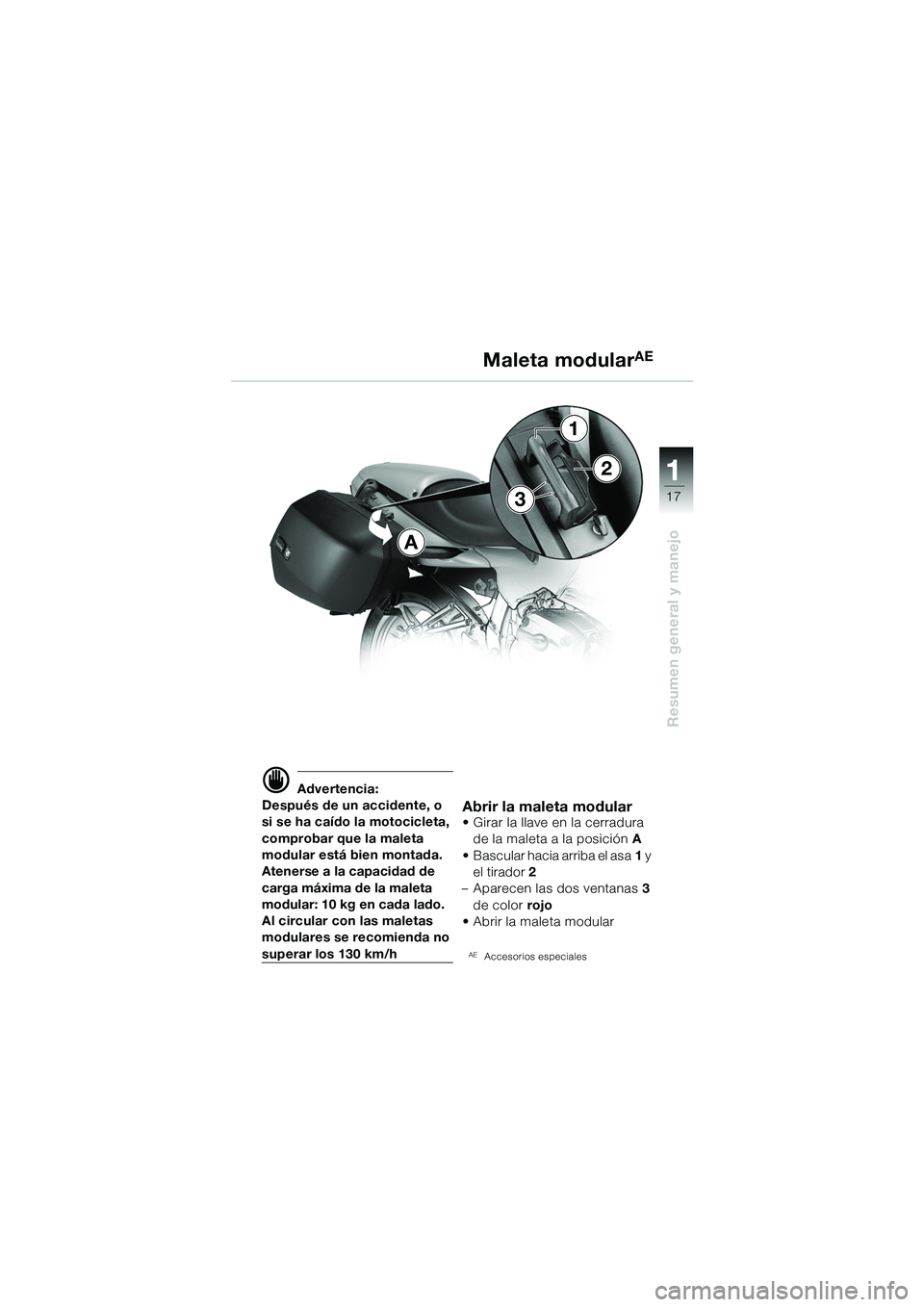

Abrir la maleta modular• Girar la llave en la cerradura de la maleta a la posición A
• Bascular hacia arriba el asa 1 y
el tirador 2
– Aparecen las dos ventanas 3
de color rojo
• Abrir la maleta modular
AEAccesorios especiales
Maleta modularAE
10sbke6.bk.fm Seite 17 Montag, 23. Januar 2006 4:05 16

11
18
Resumen general y manejo
A
3
1
2

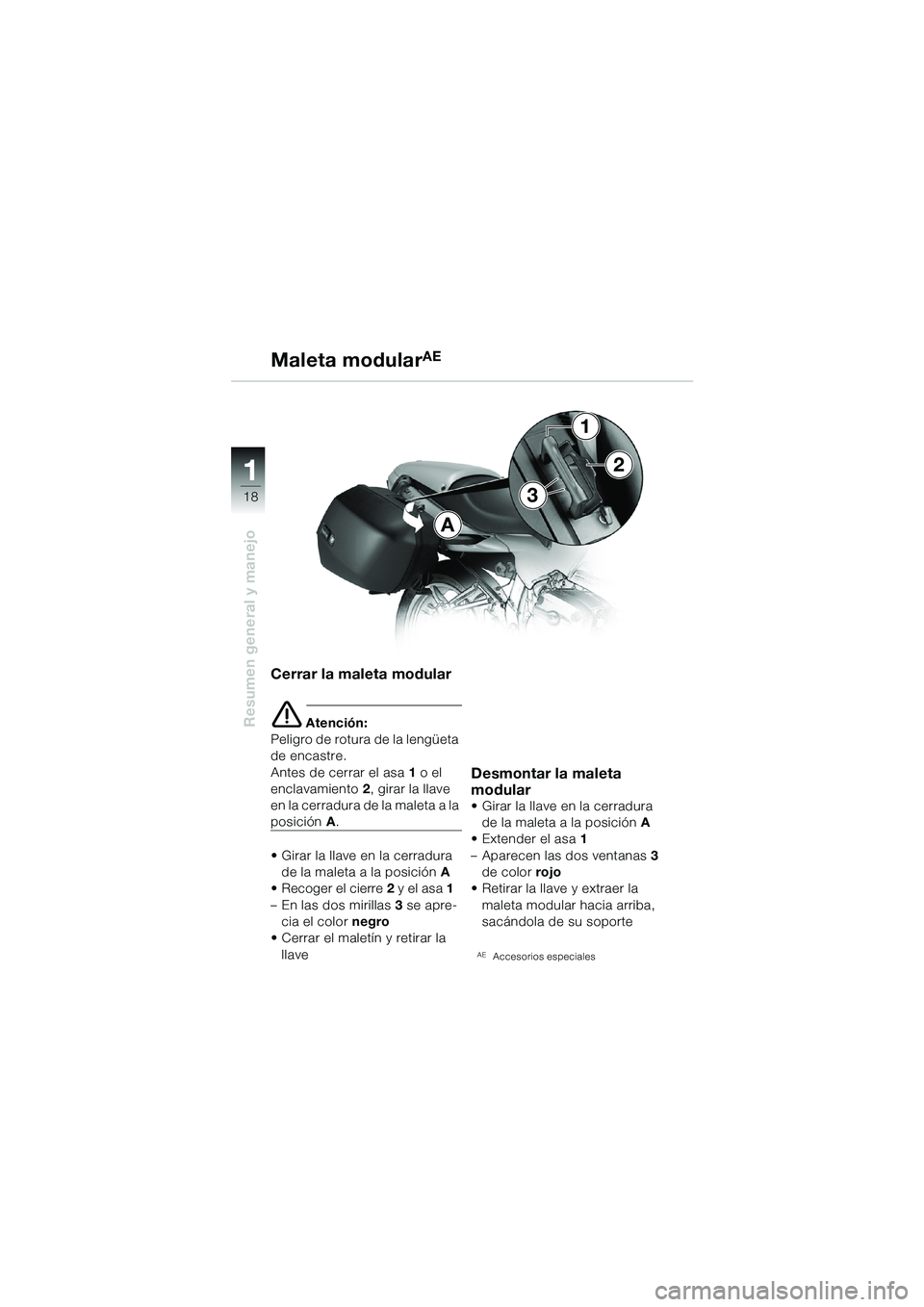

Cerrar la maleta modular
e Atención:
Peligro de rotura de la lengüeta
de encastre.
Antes de cerrar el asa 1 o el
enclavamiento 2, girar la llave
en la cerradura de la maleta a la
posición A.
• Girar la llave en la cerradura de la maleta a la posición A
• Recoger el cierre 2 y el asa 1
– En las dos mirillas 3 se apre-
cia el color negro
• Cerrar el maletín y retirar la
llave
Desmontar la maleta
modular
• Girar la llave en la cerradura de la maleta a la posición A
• Extender el asa 1
– Aparecen las dos ventanas 3
de color rojo
• Retirar la llave y extraer la maleta modular hacia arriba,
sacándola de su soporte
AEAccesorios especiales
Maleta modularAE
10sbke6.bk.fm Seite 18 Montag, 23. Januar 2006 4:05 16
