Sicherheitskontrolle
Bremsanlage - Allgemeines
Bremsbeläge
kontrollieren
d Warnung:
Vor Erreichen der Mindest-
belagstärke sollten die
Bremsbeläge umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner ge-
wechselt werden! Bremsbeläge sind einem vom
persönlichen Fahrstil abhängi-
gen Verschleiß unterworfen.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten:
Mindestbelagstärke nicht
unterschreiten (Wartungsanlei-
tung b Kapitel 2)!
10rsbkd2.book Seite 29 Dienstag, 19. November 2002 4:52 16

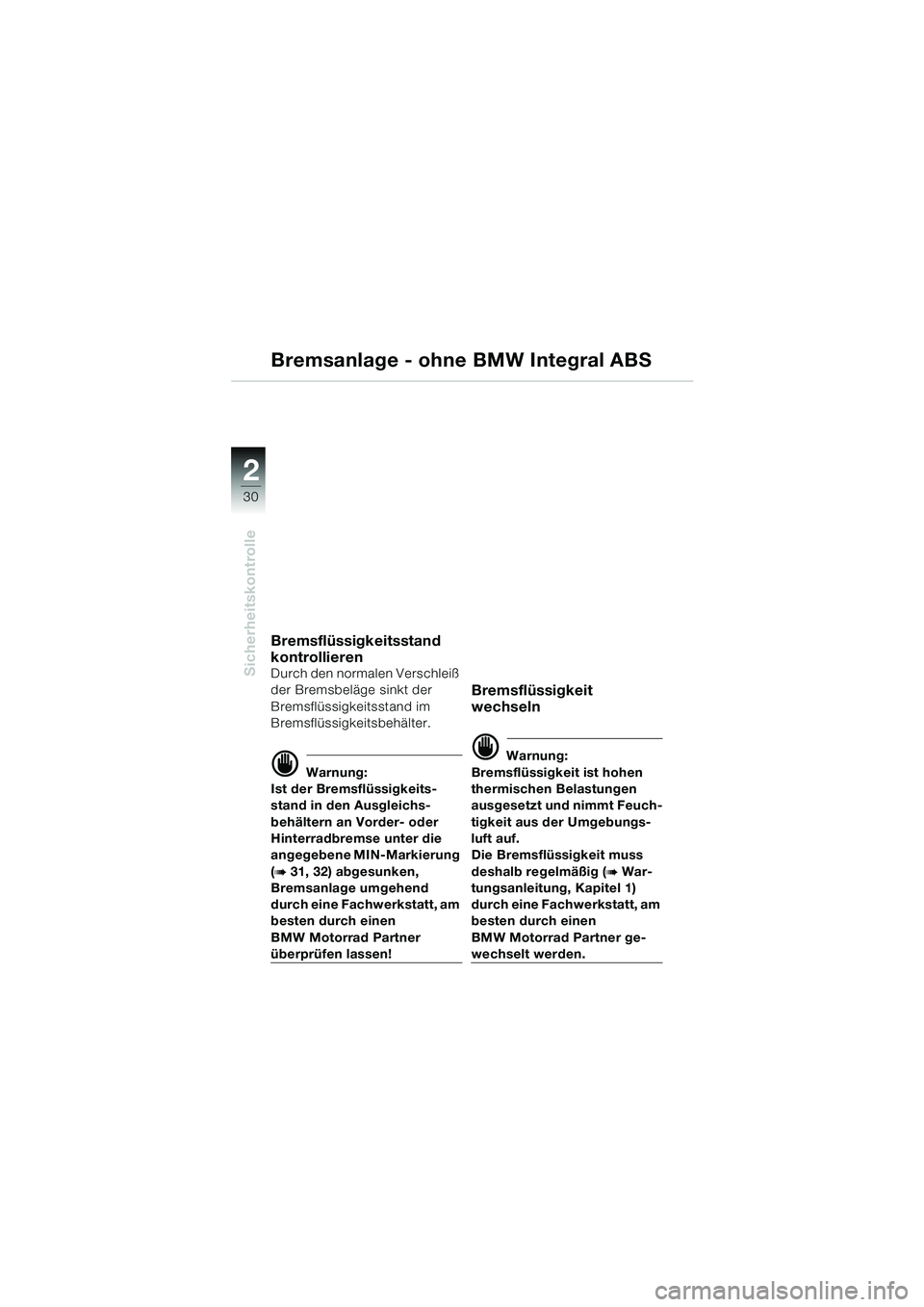

Page 32 of 96
2
2
30
Sicherheitskontrolle
Bremsanlage - ohne BMW Integral ABS
Bremsflüssigkeitsstand
kontrollieren
Durch den normalen Verschleiß
der Bremsbeläge sinkt der
Bremsflüssigkeitsstand im
Bremsflüssigkeitsbehälter.
d Warnung:
Ist der Bremsflüssigkeits-
stand in den Ausgleichs-
behältern an Vorder- oder
Hinterradbremse unter die
angegebene MIN-Markierung
(
b 31, 32) abgesunken,
Bremsanlage umgehend
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner
überprüfen lassen!
Bremsflüssigkeit
wechseln
d Warnung:
Bremsflüssigkeit ist hohen
thermischen Belastungen
ausgesetzt und nimmt Feuch-
tigkeit aus der Umgebungs-
luft auf.
Die Bremsflüssigkeit muss
deshalb regelmäßig (
b War-
tungsanleitung, Kapitel 1)
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner ge-
wechselt werden.
10rsbkd2.book Seite 30 Dienstag, 19. November 2002 4:52 16
Page 33 of 96
2
31
2
Sicherheitskontrolle
Bremsflüssigkeitsstand
vorne kontrollieren
d Warnung:
Bremsflüssigkeit darf Mini-
malstand (MIN) nicht unter-
schreiten
Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund beachten Lenker ganz nach links ein-
schlagen
Bremsflüssigkeitsstand am Schauglas ablesen
MIN Minimalstand
(Unterkante
Markierungsring)
L Hinweis:
Durch den normalen Verschleiß
der Bremsbeläge sinkt der
Bremsflüssigkeitsstand im
Bremsflüssigkeitsbehälter.
Bremsanlage - ohne BMW Integral ABS
MIN
10rsbkd2.book Seite 31 Dienstag, 19. November 2002 4:52 16

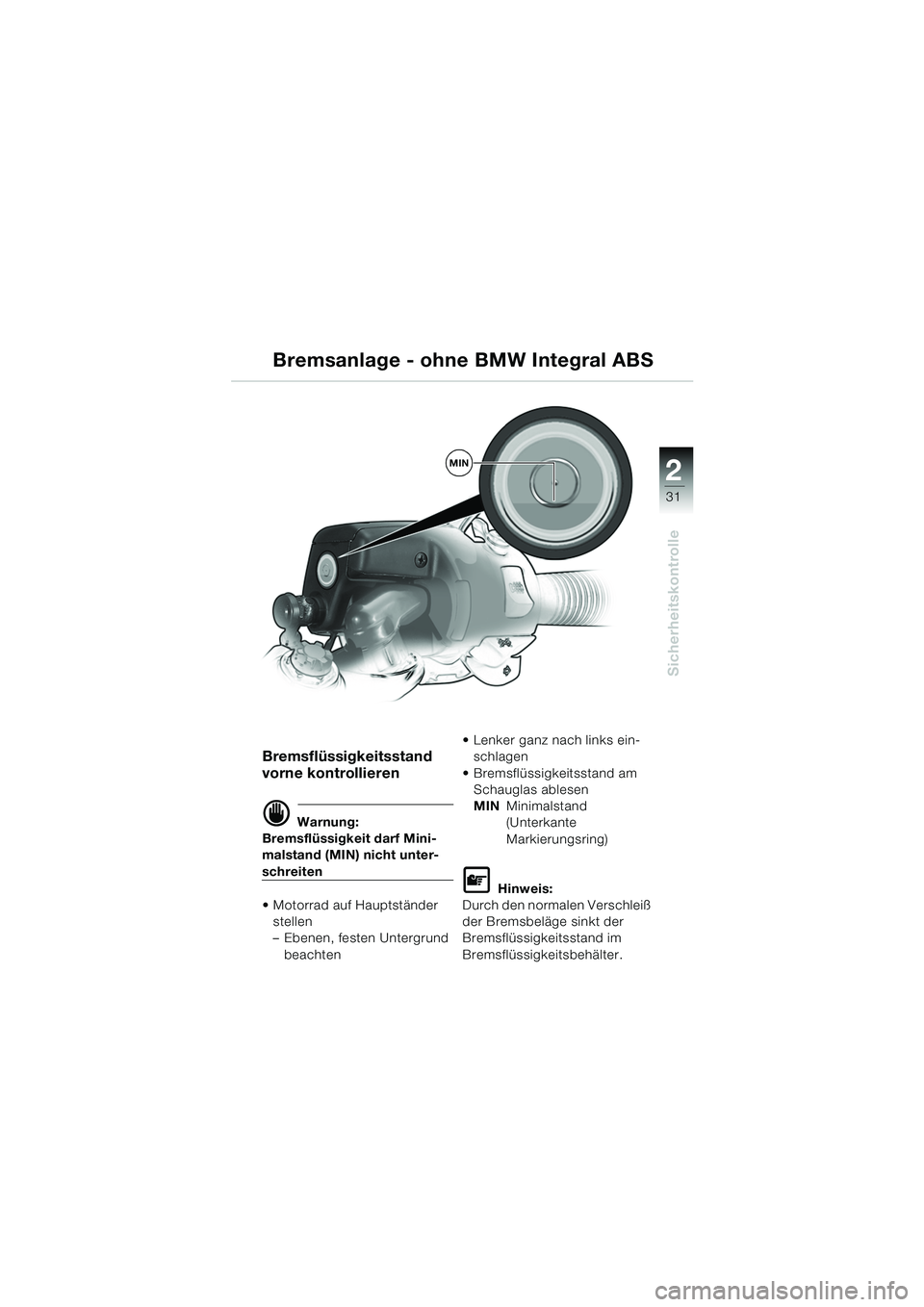

Page 34 of 96
2
2
32
Sicherheitskontrolle
Bremsflüssigkeitsstand
hinten kontrollieren
d Warnung:
MIN-Markierung am Brems-
flüssigkeitsbehälter nicht
unterschreiten
Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund beachten Bremsflüssigkeitsstand
ablesen
MAX Maximalstand
MIN Minimalstand
L Hinweis:
Durch den normalen Verschleiß
der Bremsbeläge sinkt der
Bremsflüssigkeitsstand im
Bremsflüssigkeitsbehälter.
MAX
MIN
Bremsanlage - ohne BMW Integral ABS
10rsbkd2.book Seite 32 Dienstag, 19. November 2002 4:52 16

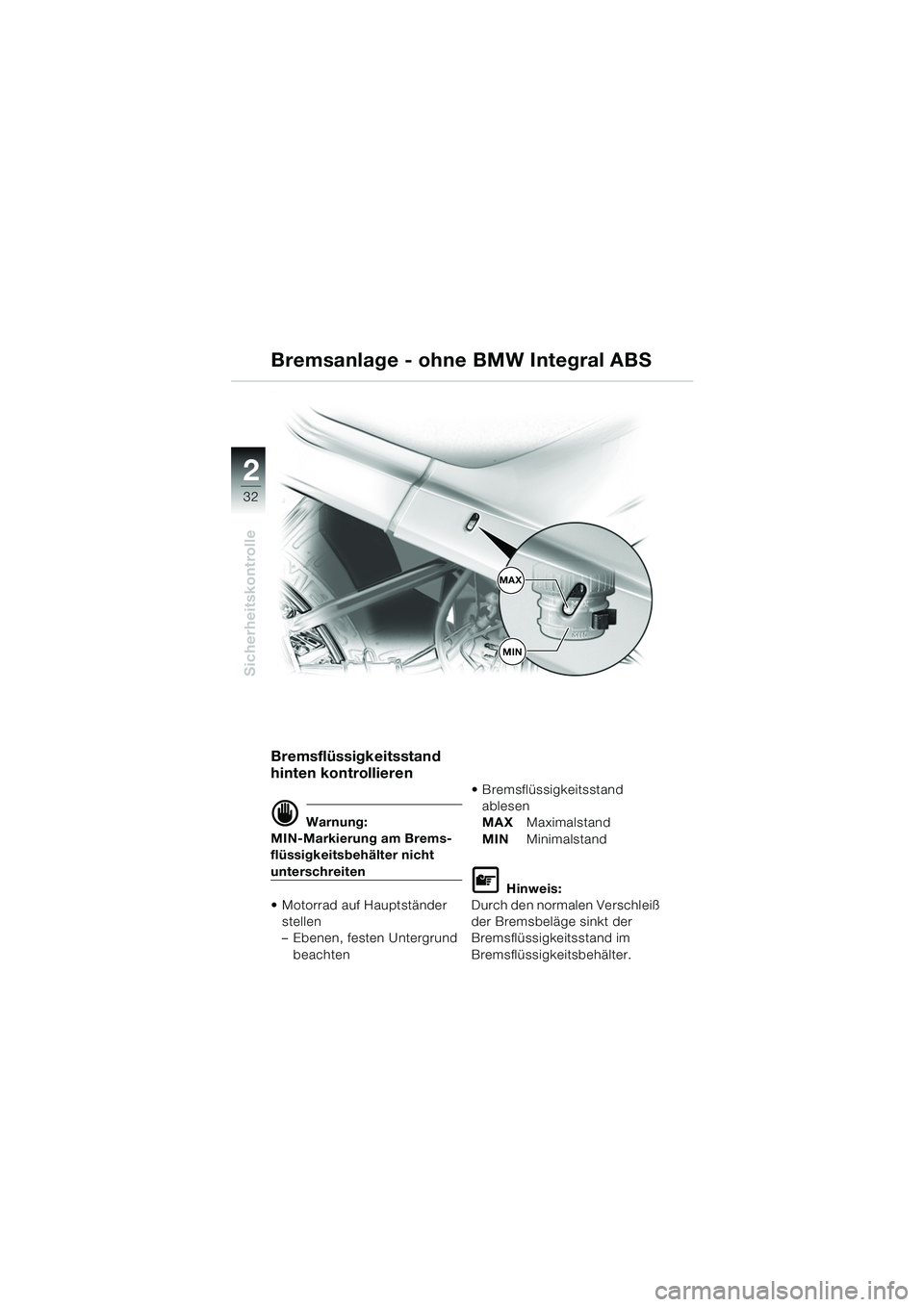

Page 35 of 96
2
33
2
Sicherheitskontrolle

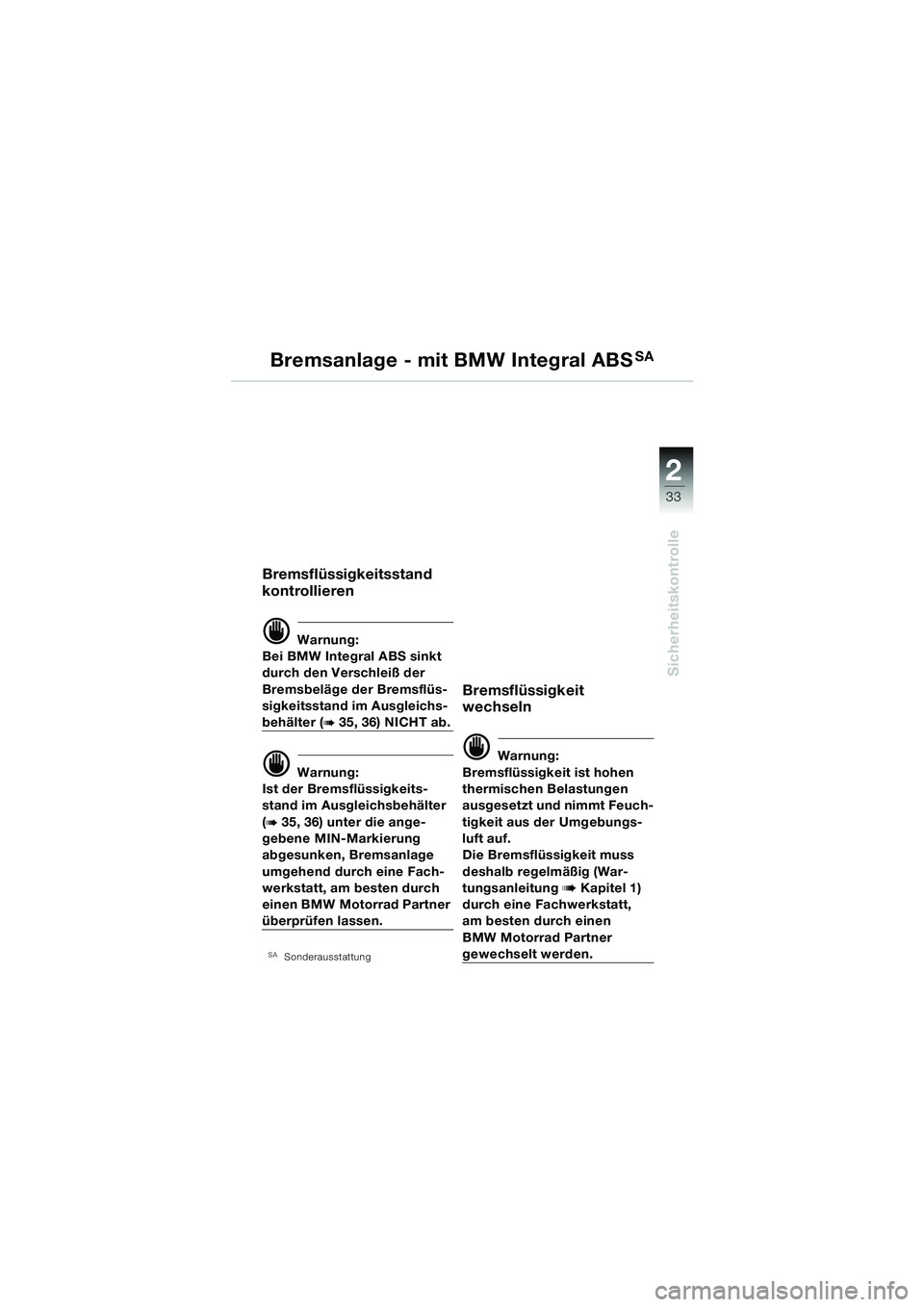

Bremsanlage - mit BMW Integral ABSSA
Bremsflüssigkeitsstand
kontrollieren
d Warnung:
Bei BMW Integral ABS sinkt
durch den Verschleiß der
Bremsbeläge der Bremsflüs-
sigkeitsstand im Ausgleichs-
behälter (b 35, 36) NICHT ab.
d Warnung:
Ist der Bremsflüssigkeits-
stand im Ausgleichsbehälter
(
b 35, 36) unter die ange-
gebene MIN-Markierung
abgesunken, Bremsanlage
umgehend durch eine Fach-
werkstatt, am besten durch
einen BMW Motorrad Partner
überprüfen lassen.
SASonderausstattung
Bremsflüssigkeit
wechseln
d Warnung:
Bremsflüssigkeit ist hohen
thermischen Belastungen
ausgesetzt und nimmt Feuch-
tigkeit aus der Umgebungs-
luft auf.
Die Bremsflüssigkeit muss
deshalb regelmäßig (War-
tungsanleitung
b Kapitel 1)
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
gewechselt werden.
10rsbkd2.book Seite 33 Dienstag, 19. November 2002 4:52 16

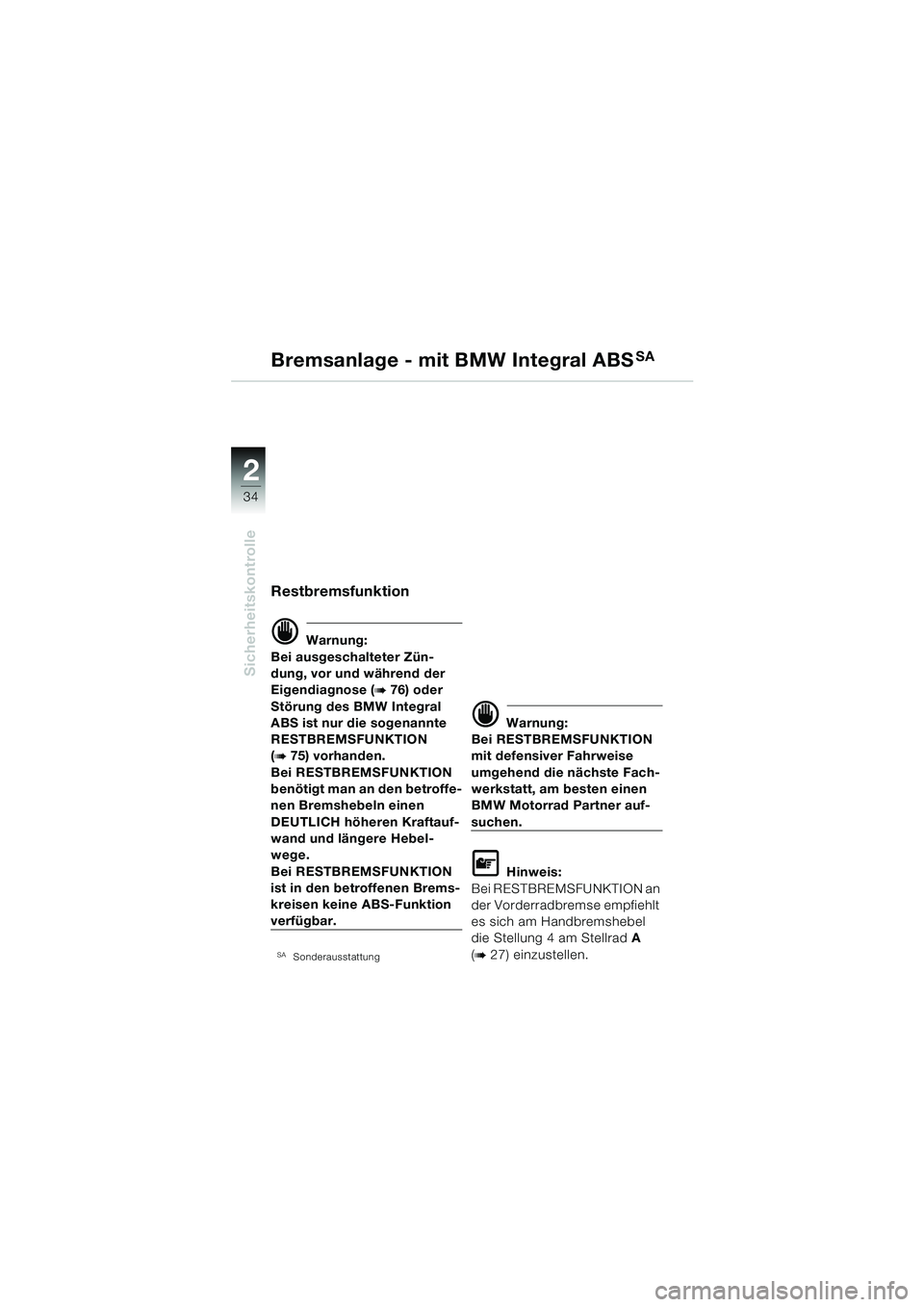

Page 36 of 96
2
2
34
Sicherheitskontrolle
Restbremsfunktion
d Warnung:
Bei ausgeschalteter Zün-
dung, vor und während der
Eigendiagnose (
b 76) oder
Störung des BMW Integral
ABS ist nur die sogenannte
RESTBREMSFUNKTION
(
b 75) vorhanden.
Bei RESTBREMSFUNKTION
benötigt man an den betroffe-
nen Bremshebeln einen
DEUTLICH höheren Kraftauf-
wand und längere Hebel-
wege.
Bei RESTBREMSFUNKTION
ist in den betroffenen Brems-
kreisen keine ABS-Funktion
verfügbar.
SASonderausstattung
d Warnung:
Bei RESTBREMSFUNKTION
mit defensiver Fahrweise
umgehend die nächste Fach-
werkstatt, am besten einen
BMW Motorrad Partner auf-
suchen.
L Hinweis:
Bei RESTBREMSFUNKTION an
der Vorderradbremse empfiehlt
es sich am Handbremshebel
die Stellung 4 am Stellrad A
(
b 27) einzustellen.
Bremsanlage - mit BMW Integral ABSSA
10rsbkd2.book Seite 34 Dienstag, 19. November 2002 4:52 16
Page 37 of 96
2
35
2
Sicherheitskontrolle
Bremsflüssigkeitsstand
vorne kontrollieren
d Warnung:
Bremsflüssigkeit darf Mini-
malstand (MIN) nicht unter-
schreiten
Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund beachten
SASonderausstattung
Lenker ganz nach links ein-schlagen
Bremsflüssigkeitsstand am Schauglas ablesen
MIN Minimalstand
(Oberkante
Markierungsring)
L Hinweis:
Bei Bremsbelagverschleiß
bleibt der Bremsflüssigkeits-
stand im Bremsflüssigkeits-
behälter konstant.
Bremsanlage - mit BMW Integral ABSSA
MIN
10rsbkd2.book Seite 35 Dienstag, 19. November 2002 4:52 16

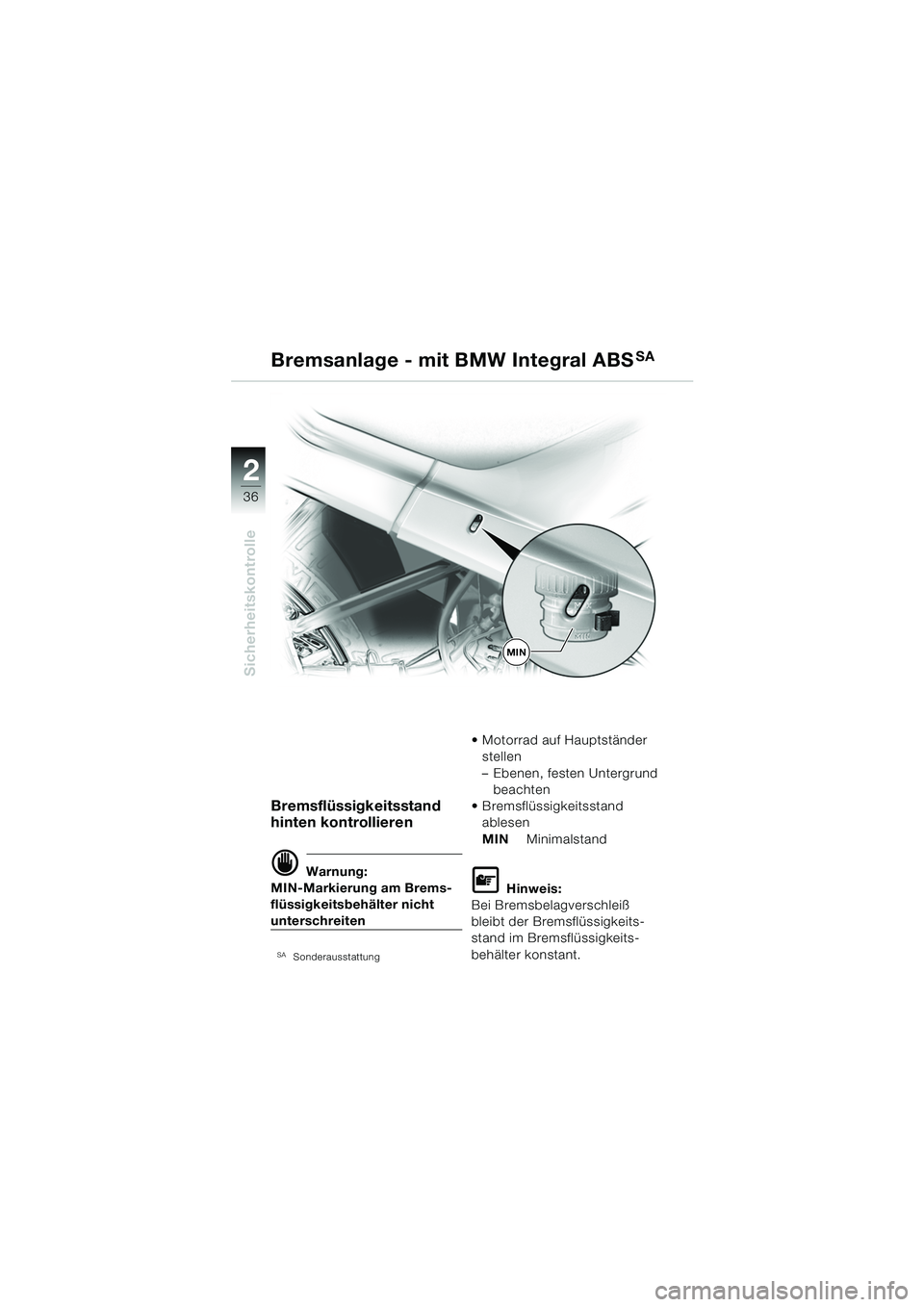

Page 38 of 96
2
2
36
Sicherheitskontrolle
Bremsflüssigkeitsstand
hinten kontrollieren
d Warnung:
MIN-Markierung am Brems-
flüssigkeitsbehälter nicht
unterschreiten
SASonderausstattung
Motorrad auf Hauptständer
stellen
– Ebenen, festen Untergrund beachten
Bremsflüssigkeitsstand ablesen
MIN Minimalstand
L Hinweis:
Bei Bremsbelagverschleiß
bleibt der Bremsflüssigkeits-
stand im Bremsflüssigkeits-
behälter konstant.
Bremsanlage - mit BMW Integral ABSSA
MIN
10rsbkd2.book Seite 36 Dienstag, 19. November 2002 4:52 16

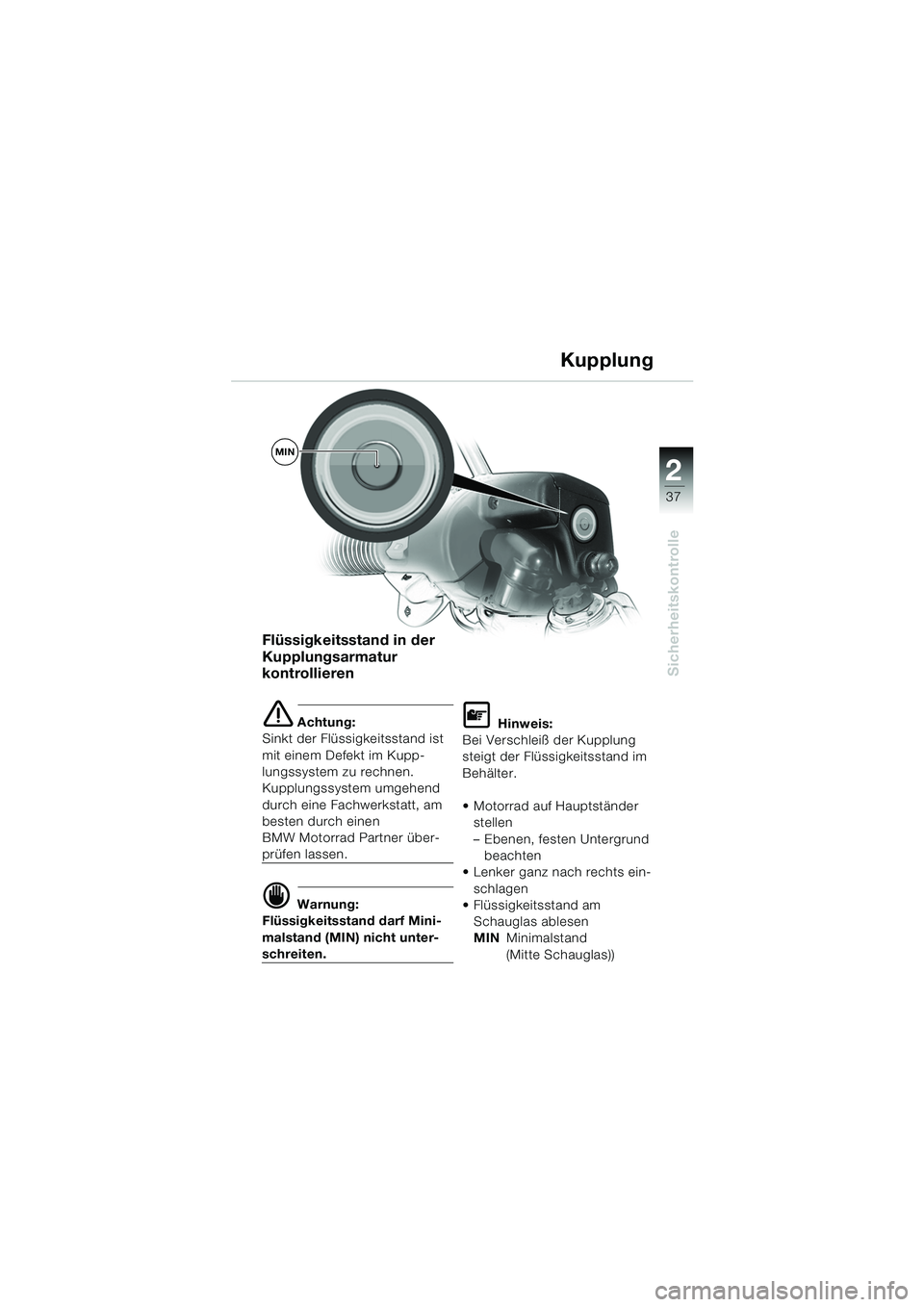

Page 39 of 96
2
37
2
Sicherheitskontrolle
Flüssigkeitsstand in der
Kupplungsarmatur
kontrollieren
e Achtung:
Sinkt der Flüssigkeitsstand ist
mit einem Defekt im Kupp-
lungssystem zu rechnen.
Kupplungssystem umgehend
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner über-
prüfen lassen.
d Warnung:
Flüssigkeitsstand darf Mini-
malstand (MIN) nicht unter-
schreiten.
L Hinweis:
Bei Verschleiß der Kupplung
steigt der Flüssigkeitsstand im
Behälter.
Motorrad auf Hauptständer stellen
– Ebenen, festen Untergrund
beachten
Lenker ganz nach rechts ein-
schlagen
Flüssigkeitsstand am
Schauglas ablesen
MIN Minimalstand
(Mitte Schauglas))
Kupplung
MIN
10rsbkd2.book Seite 37 Dienstag, 19. November 2002 4:52 16

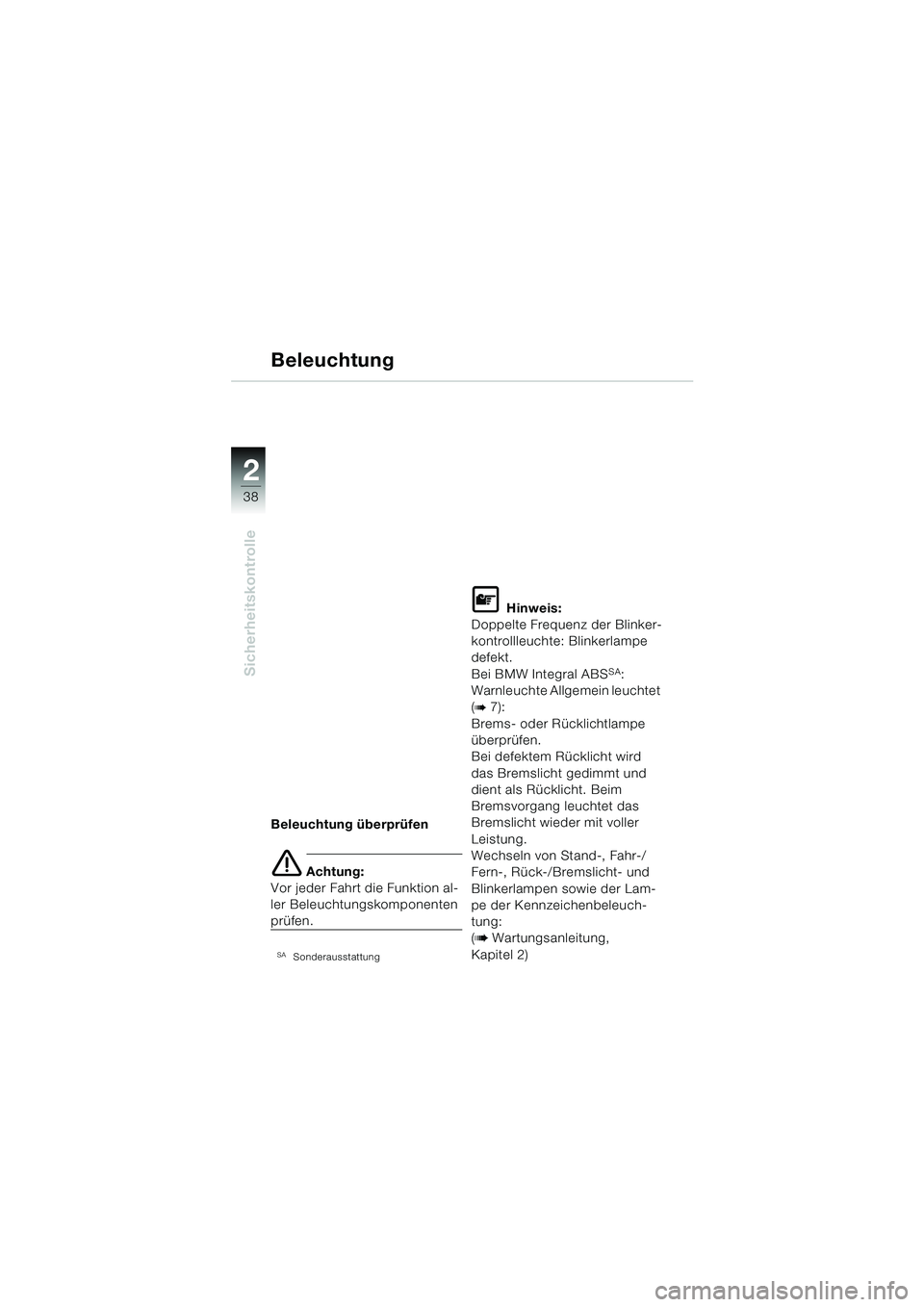

Page 40 of 96
2
2
38
Sicherheitskontrolle
Beleuchtung überprüfen
e Achtung:
Vor jeder Fahrt die Funktion al-
ler Beleuchtungskomponenten
prüfen.
SASonderausstattung
L Hinweis:
Doppelte Frequenz der Blinker-
kontrollleuchte: Blinkerlampe
defekt.
Bei BMW Integral ABS
SA:
Warnleuchte Allgemein leuchtet
(
b 7):
Brems- oder Rücklichtlampe
überprüfen.
Bei defektem Rücklicht wird
das Bremslicht gedimmt und
dient als Rücklicht. Beim
Bremsvorgang leuchtet das
Bremslicht wieder mit voller
Leistung.
Wechseln von Stand-, Fahr-/
Fern-, Rück-/Bremslicht- und
Blinkerlampen sowie der Lam-
pe der Kennzeichenbeleuch-
tung:
(
