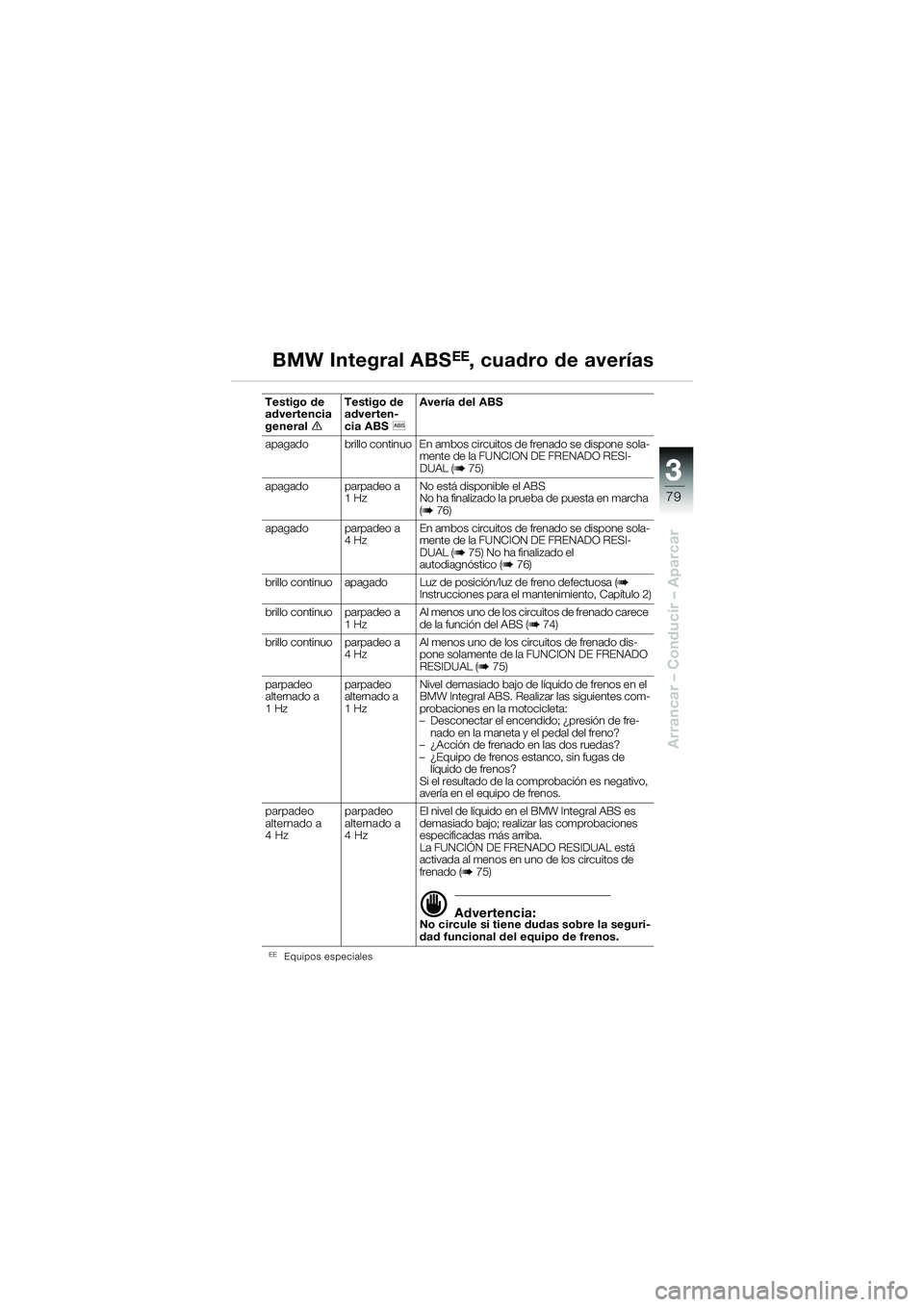

Arrancar – Conducir – Aparcar
EEEquipos especiales
Testigo de
advertencia
generaleTestigo de
adverten-
cia ABS
l Avería del ABS
apagado brillo continuo En ambos circuitos de frenado se dispone sola- mente de la FUNCION DE FRENADO RESI-
DUAL (
b75)
apagado parpadeo a 1 HzNo está disponible el ABS
No ha finalizado la prueba de puesta en marcha
(
b76)
apagado parpadeo a 4 HzEn ambos circuitos de frenado se dispone sola-
mente de la FUNCION DE FRENADO RESI-
DUAL (
b75) No ha finalizado el
autodiagnóstico (b76)
brillo continuo apagado Luz de posición/luz de freno defectuosa (
b
Instrucciones para el mantenimiento, Capítulo 2)
brillo continuo parpadeo a 1 HzAl menos uno de los circuitos de frenado carece
de la función del ABS (
b74)
brillo continuo parpadeo a 4 HzAl menos uno de los circuitos de frenado dis-
pone solamente de la FUNCION DE FRENADO
RESIDUAL (
b75)
parpadeo
alternado a
1Hz parpadeo
alternado a
1HzNivel demasiado bajo de líquido de frenos en el
BMW Integral ABS. Realizar las siguientes com-
probaciones en la motocicleta:
– Desconectar el encendido; ¿presión de fre-
nado en la maneta y el pedal del freno?
– ¿Acción de frenado en las dos ruedas?
– ¿Equipo de frenos estanco, sin fugas de líquido de frenos?
Si el resultado de la comprobación es negativo,
avería en el equipo de frenos.
parpadeo
alternado a
4 Hz parpadeo
alternado a
4 HzEl nivel de líquido en el BMW Integral ABS es
demasiado bajo; realizar las comprobaciones
especificadas más arriba.
La FUNCIÓN DE FRENADO RESIDUAL está
activada al menos en uno de los circuitos de
frenado (
b75)
d Advertencia:No circule si tiene dudas sobre la seguri-
dad funcional del equipo de frenos.
BMW Integral ABSEE, cuadro de averías
