Page 11 of 136
9 IN EEN OOGOPSLAG
-

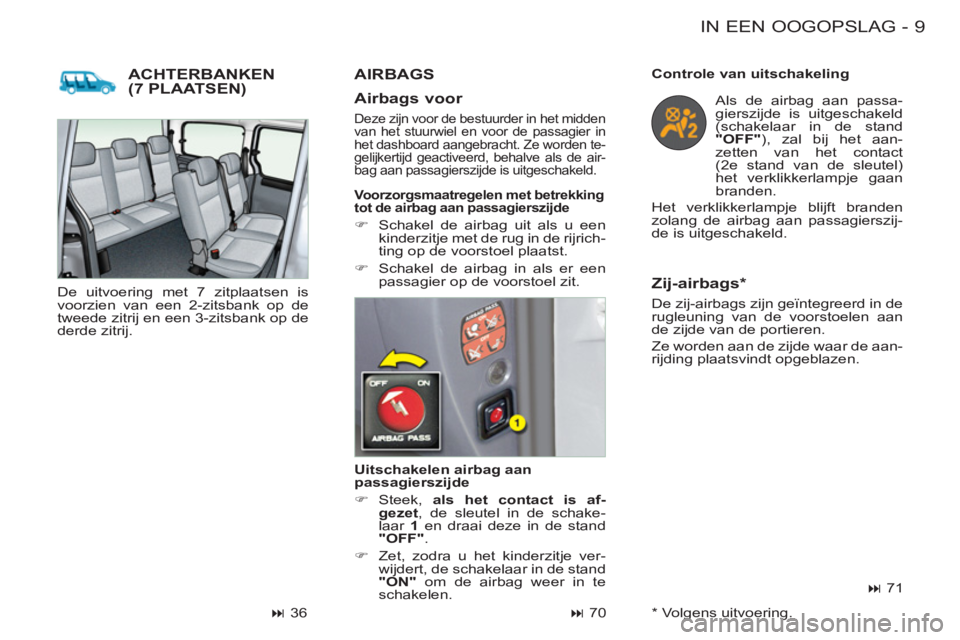

ACHTERBANKEN(7 PLAATSEN)
Uitschakelen airbag aan
passagierszijde
)
Steek, als het contact is af-
gezet
, de sleutel in de schake-
laar 1
en draai deze in de stand
"OFF"
.
)
Zet, zodra u het kinderzitje ver-
wijdert, de schakelaar in de stand
"ON"
om de airbag weer in te
schakelen.
Controle van uitschakeling
Als de airbag aan passa-
gierszijde is uitgeschakeld
(
schakelaar in de stand
"OFF"
), zal bij het aan-
zetten van het contact
(2e stand van de sleutel)
het verklikkerlampje gaan
branden.
Het verklikkerlampje blijft branden
zolang de airbag aan passagierszij-
de is uitgeschakeld.
71
Airbags voor
Deze zijn voor de bestuurder in het midden
van het stuurwiel en voor de passagier in
het dashboard aangebracht. Ze worden te-
gelijkertijd geactiveerd, behalve als de air-
bag aan passagierszijde is uitgeschakeld.
Voorzorgsmaatregelen met betrekking
tot de airbag aan passagierszijde
)
Schakel de airbag uit als u een
kinderzitje met de rug in de rijrich-
ting op de voorstoel plaatst.
)
Schakel de airbag in als er een
passagier op de voorstoel zit.
70
Zij-airbags *
De zij-airbags zijn geïntegreerd in de
rugleuning van de voorstoelen aan
de zijde van de portieren.
Ze worden aan de zijde waar de aan-
rijding plaatsvindt opgeblazen.
AIRBAGS
36 De uitvoering met 7 zitplaatsen is
voorzien van een 2-zitsbank op de
tweede zitrij en een 3-zitsbank op de
derde zitrij.
*
Volgens uitvoering.

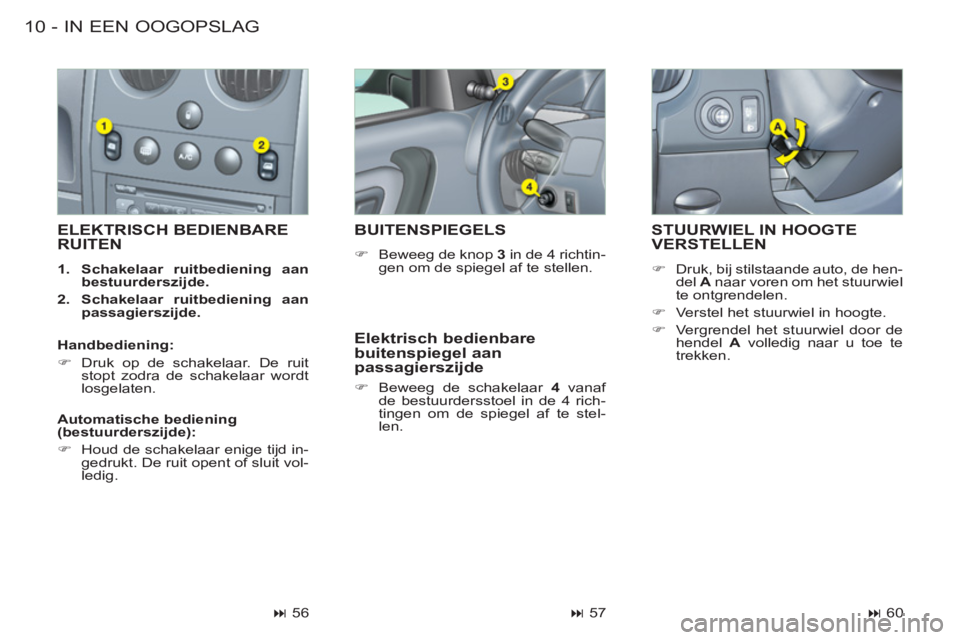

Page 12 of 136
IN EEN OOGOPSLAG10 -
STUURWIEL IN HOOGTEVERSTELLEN
)
Druk, bij stilstaande auto, de hen-
del A
naar voren om het stuurwiel
te ontgrendelen.
)
Verstel het stuurwiel in hoogte.
)
Vergrendel het stuurwiel door de
hendel A
volledig naar u toe te
trekken.
ELEKTRISCH BEDIENBARE RUITEN
1.
Schakelaar ruitbediening aan
bestuurderszijde.
2.
Schakelaar ruitbediening aan
passagierszijde.
BUITENSPIEGELS
)
Beweeg de knop 3
in de 4 richtin-
gen om de spiegel af te stellen.
Elektrisch bedienbare
buitenspiegel aan
passagierszijde
)
Beweeg de schakelaar 4
vanaf
de bestuurdersstoel in de 4 rich-
tingen om de spiegel af te stel-
len.
Handbediening:
)
Druk op de schakelaar. De ruit
stopt zodra de schakelaar wordt
losgelaten.
Automatische bediening
(bestuurderszijde):
)
Houd de schakelaar enige tijd in-
gedrukt. De ruit opent of sluit vol-
ledig.
56
57
60
Page 13 of 136
11-

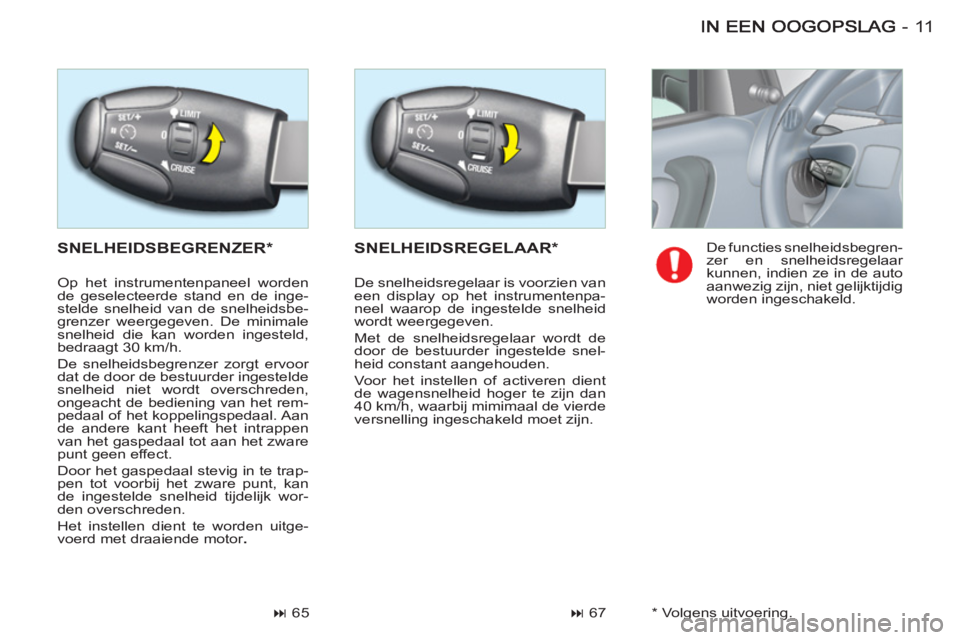

SNELHEIDSBEGRENZER * SNELHEIDSREGELAAR *
67
65 De functies snelheidsbegren-
zer en snelheidsregelaar
kunnen, indien ze in de auto
aanwezig zijn, niet gelijktijdig
worden ingeschakeld. Op het instrumentenpaneel worden
de geselecteerde stand en de inge-
stelde snelheid van de snelheidsbe-
grenzer weergegeven. De minimale
snelheid die kan worden ingesteld,
bedraagt 30 km/h.
De snelheidsbegrenzer zorgt ervoor
dat de door de bestuurder ingestelde
snelheid niet wordt overschreden,
ongeacht de bediening van het rem-
pedaal of het koppelingspedaal. Aan
de andere kant heeft het intrappen
van het gaspedaal tot aan het zware
punt geen effect.
Door het gaspedaal stevig in te trap-
pen tot voorbij het zware punt, kan
de ingestelde snelheid tijdelijk wor-
den overschreden.
Het instellen dient te worden uitge-
voerd met draaiende motor .
De snelheidsregelaar is voorzien van
een display op het instrumentenpa-
neel waarop de ingestelde snelheid
wordt weergegeven.
Met de snelheidsregelaar wordt de
door de bestuurder ingestelde snel-
heid constant aangehouden.
Voor het instellen of activeren dient
de wagensnelheid hoger te zijn dan
40 km/h, waarbij mimimaal de vierde
versnelling ingeschakeld moet zijn.
* Volgens uitvoering.
Page 14 of 136
IN EEN OOGOPSLAG12 -

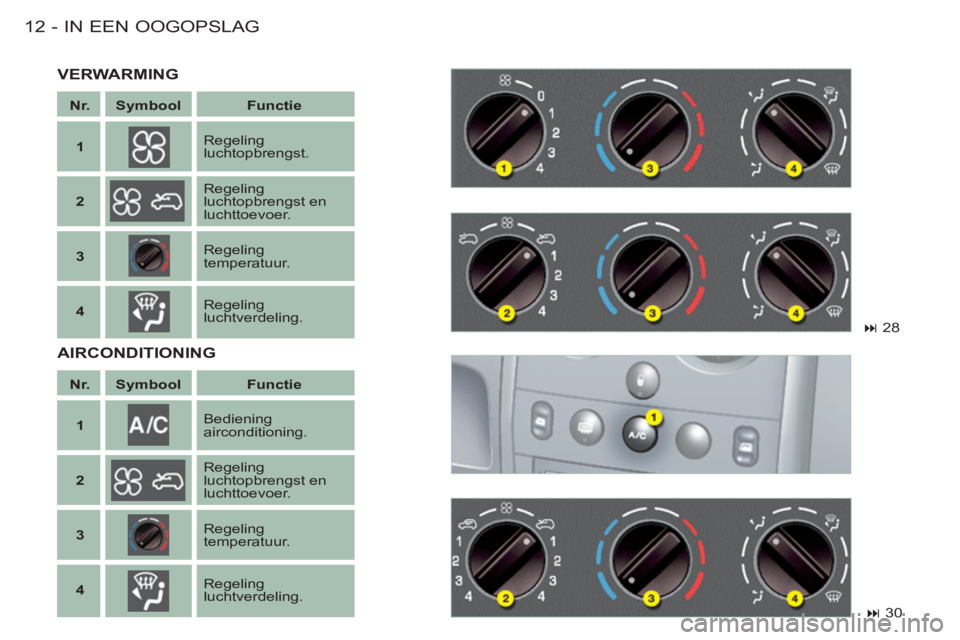

Nr.
Symbool
Functie
1
Regeling
luchtopbrengst.
2
Regeling
luchtopbrengst en
luchttoevoer.
3
Regeling
temperatuur.
4
Regeling
luchtverdeling.
Nr.
Symbool
Functie
1
Bediening
airconditioning.
2
Regeling
luchtopbrengst en
luchttoevoer.
3
Regeling
temperatuur.
4
Regeling
luchtverdeling.
28
30
VERWARMING
AIRCONDITIONING
Page 15 of 136
13 IN EEN OOGOPSLAG
-

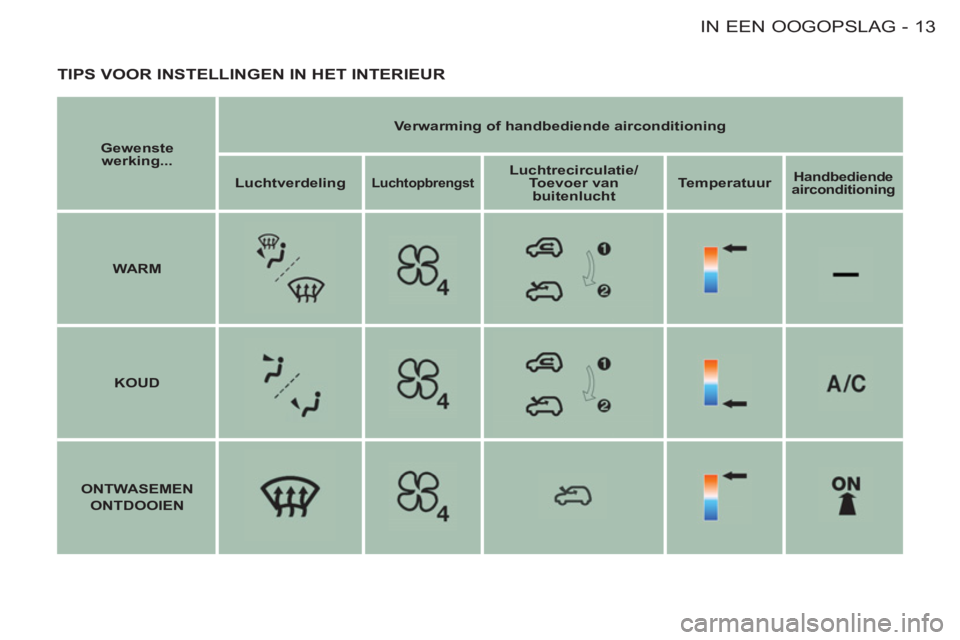

TIPS VOOR INSTELLINGEN IN HET INTERIEUR
Gewenste
werking
...
Verwarming of handbediende airconditioning
Luchtverdeling
Luchtopbrengst
Luchtrecirculatie/
Toevoer van
buitenlucht
Temperatuur
Handbediende
airconditioning
WARM
KOUD
ONTWASEMEN
ONTDOOIEN
Page 16 of 136
IN EEN OOGOPSLAG14 -

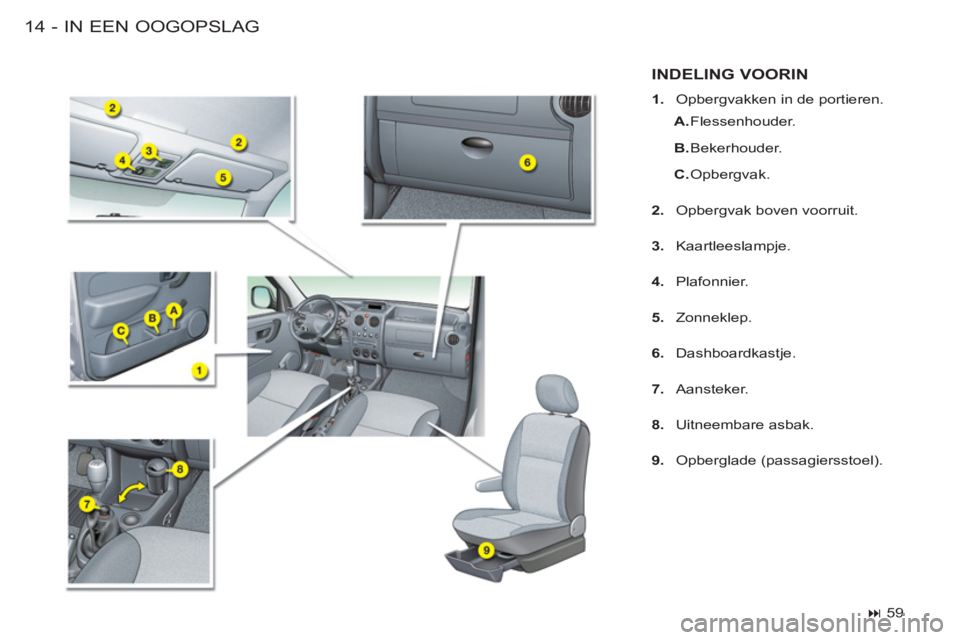

INDELING VOORIN
1.
Opbergvakken in de portieren.
A.
Flessenhouder.
B.
Bekerhouder.
C.
Opbergvak.
2.
Opbergvak boven voorruit.
3.
Kaartleeslampje.
4.
Plafonnier.
5.
Zonneklep.
6.
Dashboardkastje.
7.
Aansteker.
8.
Uitneembare asbak.
9.
Opberglade (passagiersstoel).
59

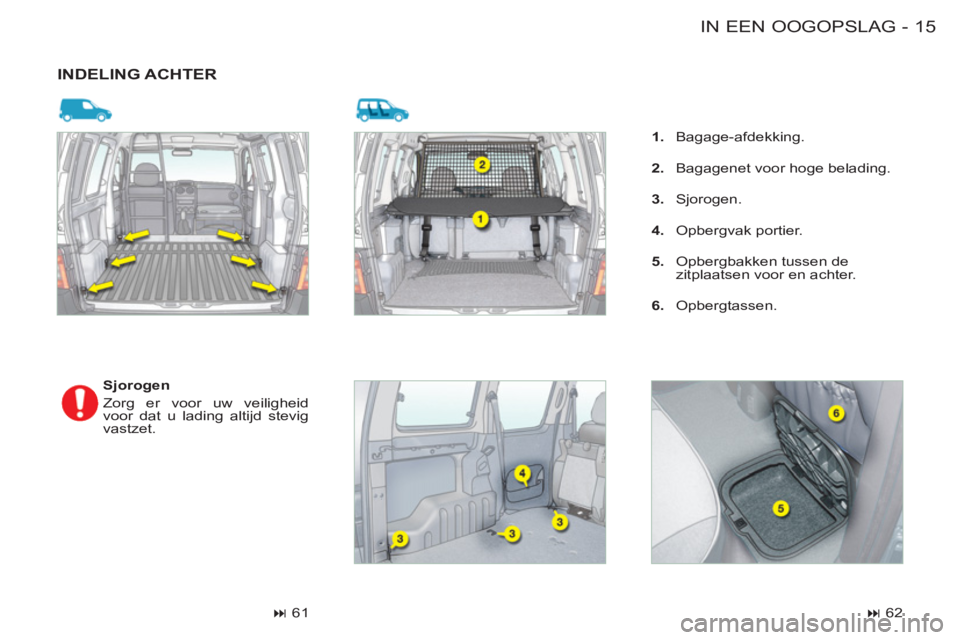

Page 17 of 136
15 IN EEN OOGOPSLAG
-
INDELING ACHTER
Sjorogen
Zorg er voor uw veiligheid
voor dat u lading altijd stevig
vastzet.
61
1.
Bagage-afdekking.
2.
Bagagenet voor hoge belading.
3.
Sjorogen.
4.
Opbergvak portier.
5.
Opbergbakken tussen de
zitplaatsen voor en achter.
6.
Opbergtassen.
62
Page 18 of 136
IN EEN OOGOPSLAG16 -

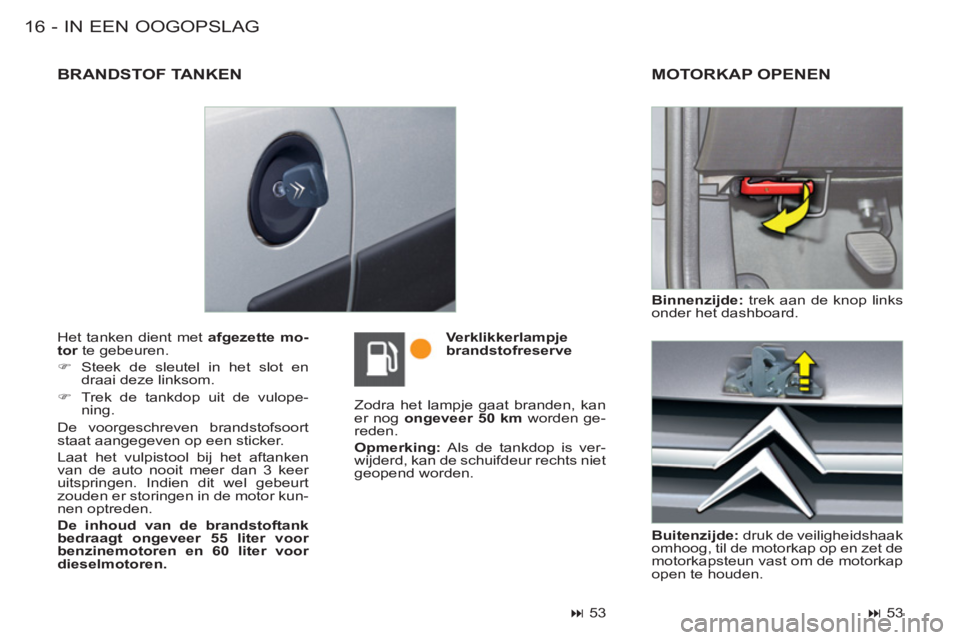

Het tanken dient met afgezette mo-
tor
te gebeuren.
)
Steek de sleutel in het slot en
draai deze linksom.
)
Trek de tankdop uit de vulope-
ning.
De voorgeschreven brandstofsoort
staat aangegeven op een sticker.
Laat het vulpistool bij het aftanken
van de auto nooit meer dan 3 keer
uitspringen. Indien dit wel gebeurt
zouden er storingen in de motor kun-
nen optreden.
De inhoud van de brandstoftank
bedraagt ongeveer 55 liter voor
benzinemotoren en 60 liter voor
dieselmotoren.
Zodra het lampje gaat branden, kan
er nog ongeveer 50 km
worden ge-
reden.
Opmerking:
Als de tankdop is ver-
wijderd, kan de schuifdeur rechts niet
geopend worden.
Buitenzijde:
druk de veiligheidshaak
omhoog, til de motorkap op en zet de
motorkapsteun vast om de motorkap
open te houden.
MOTORKAP OPENEN
Binnenzijde:
trek aan de knop links
onder het dashboard.
Verklikkerlampje
brandstofreserve
53
53
BRANDSTOF TANKEN
Page 19 of 136
Page 20 of 136

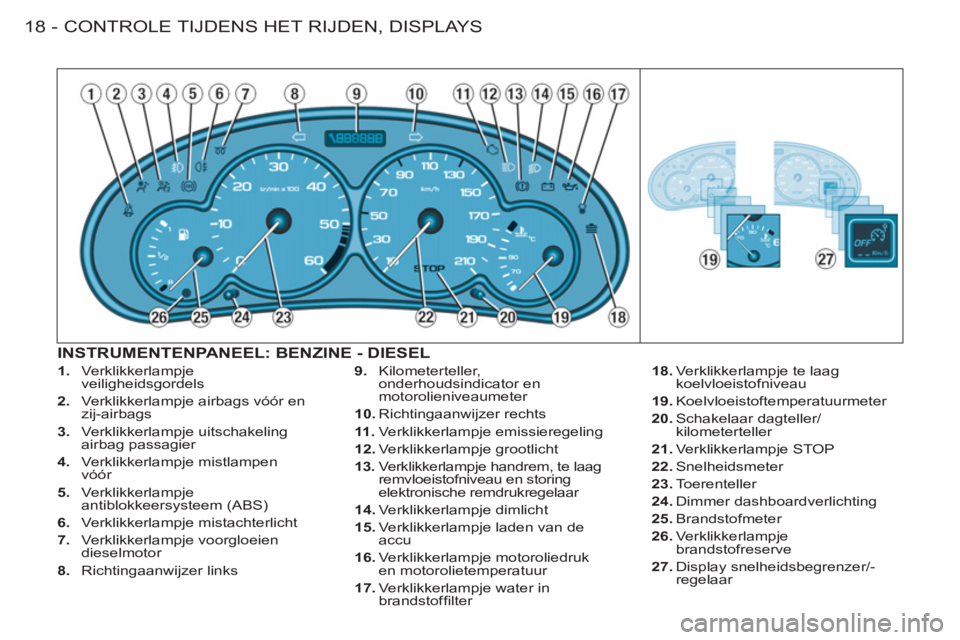

CONTROLE TIJDENS HET RIJDEN, DISPLAYS
18 -
1.
Verklikkerlampje
veiligheidsgordels
2.
Verklikkerlampje airbags vóór en
zij-airbags
3.
Verklikkerlampje uitschakeling
airbag passagier
4.
Verklikkerlampje mistlampen
vóór
5.
Verklikkerlampje
antiblokkeersysteem (ABS)
6.
Verklikkerlampje mistachterlicht
7.
Verklikkerlampje voorgloeien
dieselmotor
8.
Richtingaanwijzer links
9.
Kilometerteller,
onderhoudsindicator en
motorolieniveaumeter
10.
Richtingaanwijzer rechts
11 .
Verklikkerlampje emissieregeling
12.
Verklikkerlampje grootlicht
13.
Verklikkerlampje handrem, te laag
remvloeistofniveau en storing
elektronische remdrukregelaar
14.
Verklikkerlampje dimlicht
15.
Verklikkerlampje laden van de
accu
16.
Verklikkerlampje motoroliedruk
en motorolietemperatuur
17.
Verklikkerlampje water in
brandstoffi lter
18.
Verklikkerlampje te laag
koelvloeistofniveau
19.
Koelvloeistoftemperatuurmeter
20.
Schakelaar dagteller/
kilometerteller
21.
Verklikkerlampje STOP
22.
Snelheidsmeter
23.
Toerenteller
24.
Dimmer dashboardverlichting
25.
Brandstofmeter
26.
Verklikkerlampje
brandstofreserve
27.
Display snelheidsbegrenzer/-
regelaar
INSTRUMENTENPANEEL: BENZINE - DIESEL
