CITROEN BERLINGO FIRST 2011 Instrukcja obsługi (in Polish)

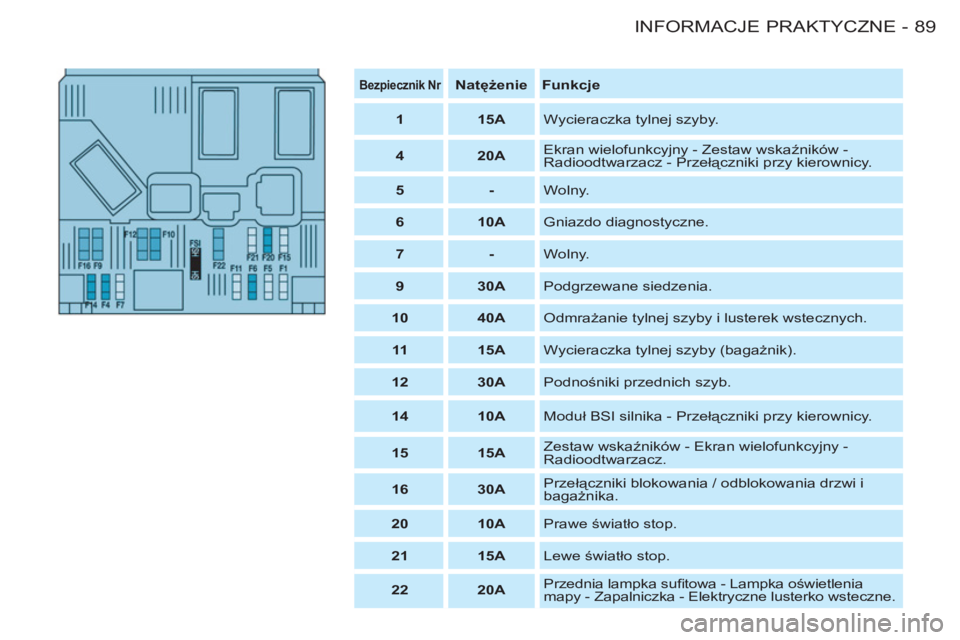

89 INFORMACJE PRAKTYCZNE-


Bezpiecznik Nr




Natężenie



Funkcje




1



15A

Wycieraczka tylnej szyby.


4



20A

Ekran wielofunkcyjny - Zestaw wskaźników -
Radioodtwarzacz - Przełączniki przy kierownicy.


5



-

Wolny.


6



10A

Gniazdo diagnostyczne.


7



-

Wolny.


9



30A

Podgrzewane siedzenia.


10



40A

Odmrażanie tylnej szyby i lusterek wstecznych.


11



15A

Wycieraczka tylnej szyby (bagażnik).


12



30A

Podnośniki przednich szyb.


14



10A

Moduł BSI silnika - Przełączniki przy kierownicy.


15



15A

Zestaw wskaźników - Ekran wielofunkcyjny -
Radioodtwarzacz.


16



30A

Przełączniki blokowania / odblokowania drzwi i
bagażnika.


20



10A

Prawe światło stop.


21



15A

Lewe światło stop.


22



20A

Przednia lampka sufi towa - Lampka oświetlenia
mapy - Zapalniczka - Elektryczne lusterko wsteczne.

INFORMACJE PRAKTYCZNE90 -

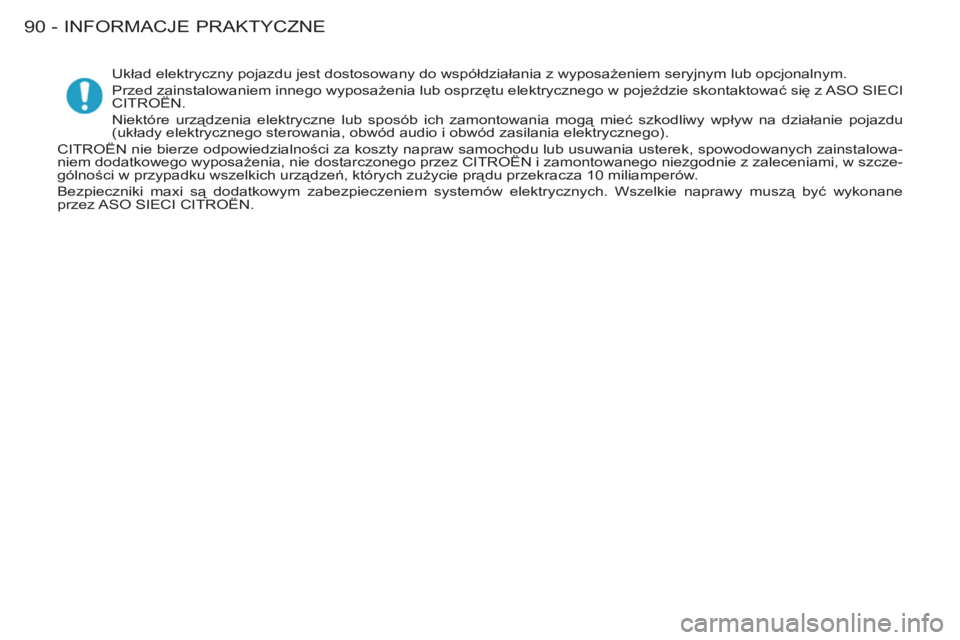

Układ elektryczny pojazdu jest dostosowany do współdziałania z wyposażeniem seryjnym lub opcjonalnym.
Przed zainstalowaniem innego wyposażenia lub osprzętu elektrycznego w pojeździe skontaktować się z ASO SIECI
CITROËN.
Niektóre urządzenia elektryczne lub sposób ich zamontowania mogą mieć szkodliwy wpływ na działanie pojazdu
(układy elektrycznego sterowania, obwód audio i obwód zasilania elektrycznego).
CITROËN nie bierze odpowiedzialności za koszty napraw samochodu lub usuwania usterek, spowodowanych zainstalowa-
niem dodatkowego wyposażenia, nie dostarczonego przez CITROËN i zamontowanego niezgodnie z zaleceniami, w szcze-
gólności w przypadku wszelkich urządzeń, których zużycie prądu przekracza 10 miliamperów.
Bezpieczniki maxi są dodatkowym zabezpieczeniem systemów elektrycznych. Wszelkie naprawy muszą być wykonane
przez ASO SIECI CITROËN.

91 INFORMACJE PRAKTYCZNE-

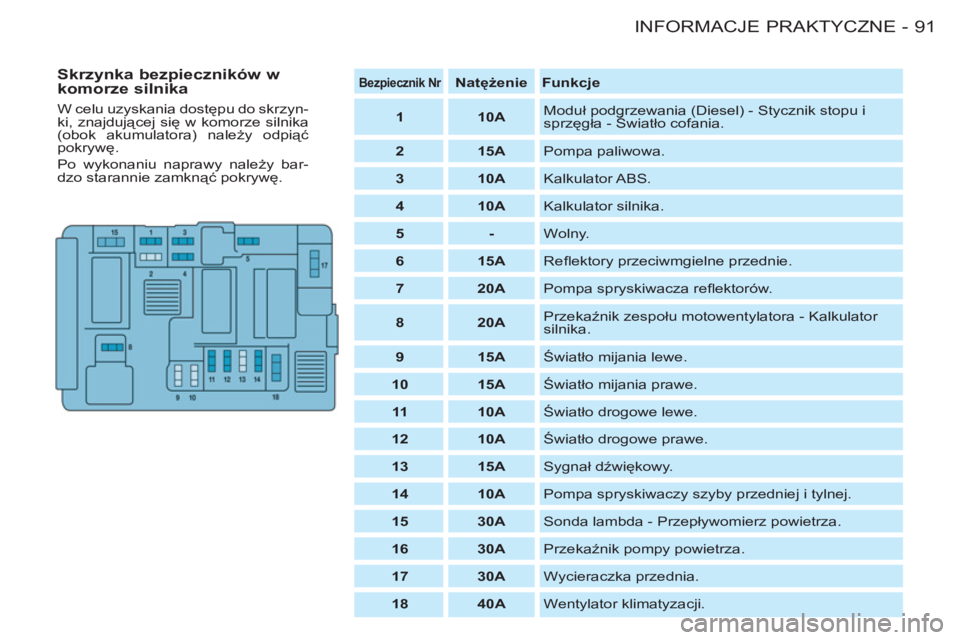

Bezpiecznik Nr




Natężenie



Funkcje




1



10A

Moduł podgrzewania (Diesel) - Stycznik stopu i
sprzęgła - Światło cofania.


2



15A

Pompa paliwowa.


3



10A

Kalkulator ABS.


4



10A

Kalkulator silnika.


5



-

Wolny.


6



15A

Refl ektory przeciwmgielne przednie.


7



20A

Pompa spryskiwacza refl ektorów.


8



20A

Przekaźnik zespołu motowentylatora - Kalkulator
silnika.


9



15A

Światło mijania lewe.


10



15A

Światło mijania prawe.


11



10A

Świat
ło drogowe lewe.


12



10A

Światło drogowe prawe.


13



15A

Sygnał dźwiękowy.


14



10A

Pompa spryskiwaczy szyby przedniej i tylnej.


15



30A

Sonda lambda - Przepływomierz powietrza.


16



30A

Przekaźnik pompy powietrza.


17



30A

Wycieraczka przednia.


18



40A

Wentylator klimatyzacji.


Skrzynka bezpieczników w
komorze silnika
W celu uzyskania dostępu do skrzyn-
ki, znajdującej się w komorze silnika
(obok akumulatora) należy odpiąć
pokrywę.
Po wykonaniu naprawy należy bar-
dzo starannie zamknąć pokrywę.

INFORMACJE PRAKTYCZNE92 -

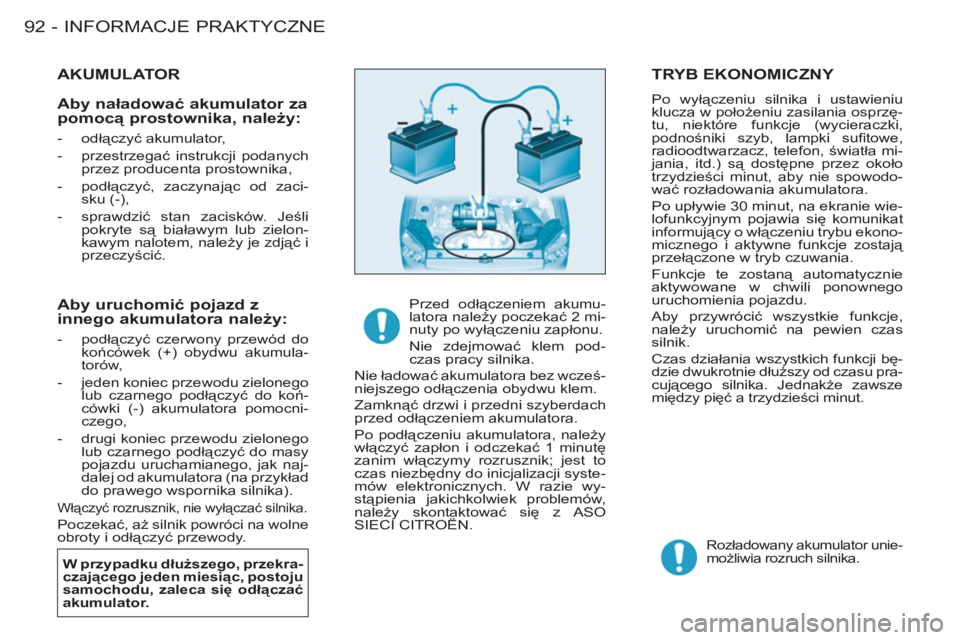

TRYB EKONOMICZNY
Po wyłączeniu silnika i ustawieniu
klucza w położeniu zasilania osprzę-
tu, niektóre funkcje (wycieraczki,
podnośniki szyb, lampki sufi towe,
radioodtwarzacz, telefon, światła mi-
jania, itd.) są dostępne przez około
trzydzieści minut, aby nie spowodo-
wać rozładowania akumulatora.
Po upływie 30 minut, na ekranie wie-
lofunkcyjnym pojawia się komunikat
informujący o włączeniu trybu ekono-
micznego i aktywne funkcje zostają
przełączone w tryb czuwania.
Funkcje te zostaną automatycznie
aktywowane w chwili ponownego
uruchomienia pojazdu.
Aby przywrócić wszystkie funkcje,
należy uruchomić na pewien czas
silnik.
Czas działania wszystkich funkcji bę-
dzie dwukrotnie dłuższy od czasu pra-
cującego silnika. Jednakże zawsze
między pięć a trzydzieści minut.

AKUMULATOR


W przypadku dłuższego, przekra-
czającego jeden miesiąc, postoju
samochodu, zaleca się odłączać
akumulator.



Przed odłączeniem akumu-
latora należy poczekać 2 mi-
nuty po wyłączeniu zapłonu.
Nie zdejmować klem pod-
czas pracy silnika.
Nie ładować akumulatora bez wcześ-
niejszego odłączenia obydwu klem.
Zamknąć drzwi i przedni szyberdach
przed odłączeniem akumulatora.
Po podłączeniu akumulatora, należy
włączyć zapłon i odczekać 1 minutę
zanim włączymy rozrusznik; jest to
czas niezbędny do inicjalizacji syste-
mów elektronicznych. W razie wy-
stąpienia jakichkolwiek problemów,
należy skontaktować się z ASO
SIECI CITROËN.


Rozładowany akumulator unie-
możliwia rozruch silnika.


Aby uruchomić pojazd z
innego akumulatora należy:



- podłączyć czerwony przewód do
końcówek (+) obydwu akumula-
torów,

- jeden koniec przewodu zielonego
lub czarnego podłączyć do koń-
cówki (-) akumulatora pomocni-
czego,

- drugi koniec przewodu zielonego
lub czarnego podłączyć do masy
pojazdu uruchamianego, jak naj-
dalej od akumulatora (na przykład
do prawego wspornika silnika).

Włączyć rozrusznik, nie wyłączać silnika.

Poczekać, aż silnik powróci na wolne
obroty i odłączyć przewody.


Aby naładować akumulator za
pomocą prostownika, należy:



- odłączyć akumulator,

- przestrzegać instrukcji podanych
przez producenta prostownika,

- podłączyć, zaczynając od zaci-
sku (-),

- sprawdzić stan zacisków. Jeśli
pokryte są białawym lub zielon-
kawym nalotem, należy je zdjąć i
przeczyścić.

93 INFORMACJE PRAKTYCZNE-

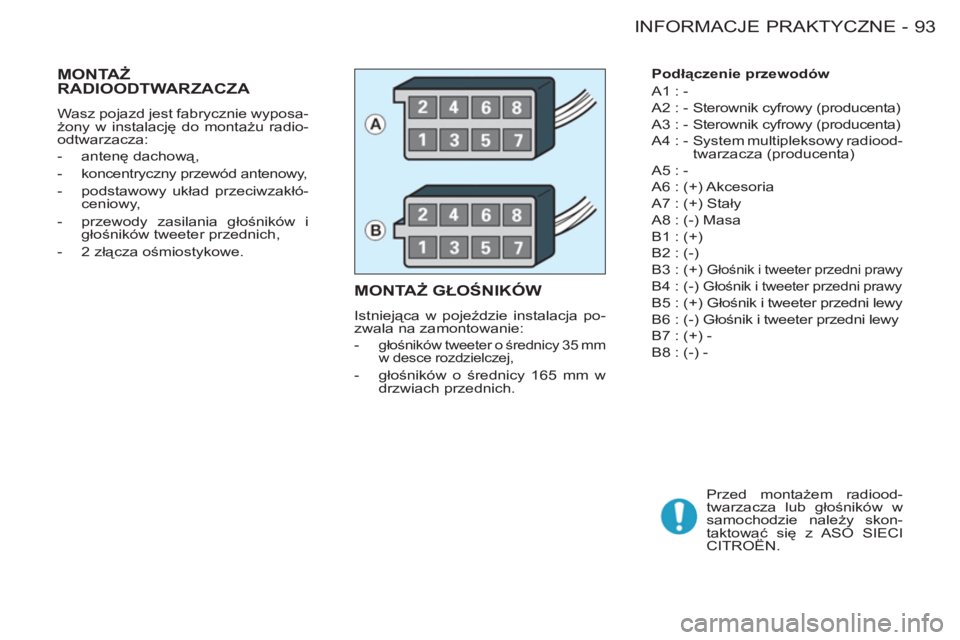

Podłączenie przewodów
A1 : -
A2 : - Sterownik cyfrowy (producenta)
A3 : - Sterownik cyfrowy (producenta)
A4 : - System multipleksowy radiood-
twarzacza (producenta)
A5 : -
A6 : (+) Akcesoria
A7 : (+) Stały
A8 : (-) Masa
B1 : (+)
B2 : (-)
B3 : (+)
Głośnik i tweeter przedni prawy

B4 : (-) Głośnik i tweeter przedni prawy

B5 : (+) Głośnik i tweeter przedni lewy
B6 : (-) Głośnik i tweeter przedni lewy
B7 : (+) -
B8 : (-) -
MONTAŻ GŁOŚNIKÓW

Istniejąca w pojeździe instalacja po-
zwala na zamontowanie:


-
głośników tweeter o średnicy 35 mm
w desce rozdzielczej,

- głośników o średnicy 165 mm w
drzwiach przednich.


MONTAŻRADIOODTWARZACZA

Wasz pojazd jest fabrycznie wyposa-
żony w instalację do montażu radio-
odtwarzacza:


- antenę dachową,

- koncentryczny przewód antenowy,

- podstawowy układ przeciwzakłó-
ceniowy,

- przewody zasilania głośników i
głośników tweeter przednich,

- 2 złącza ośmiostykowe.
Przed montażem radiood-
twarzacza lub głośników w
samochodzie należy skon-
taktować się z ASO SIECI
CITROËN.

INFORMACJE PRAKTYCZNE94 -

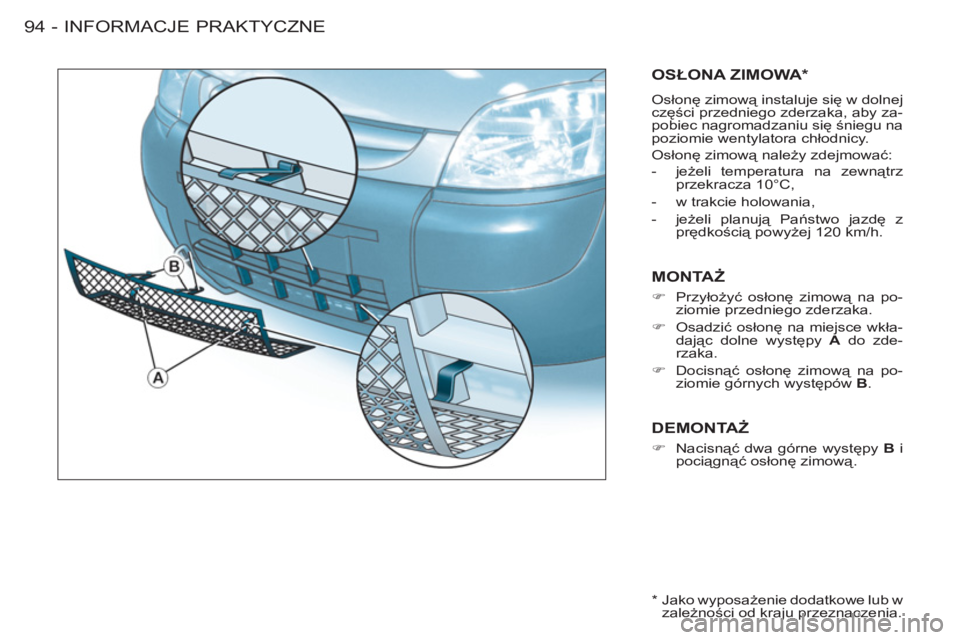

OSŁONA ZIMOWA *

Osłonę zimową instaluje się w dolnej
części przedniego zderzaka, aby za-
pobiec nagromadzaniu się śniegu na
poziomie wentylatora chłodnicy.
Osłonę zimową należy zdejmować:


- jeżeli temperatura na zewnątrz
przekracza 10°C,

- w trakcie holowania,

- jeżeli planują Państwo jazdę z
prędkością powyżej 120 km/h.


MONTAŻ



)
Przyłożyć osłonę zimową na po-
ziomie przedniego zderzaka.

)
Osadzić osłonę na miejsce wkła-
dając dolne występy A
do zde-
rzaka.

)
Docisnąć osłonę zimową na po-
ziomie górnych występów B
.



DEMONTAŻ



)
Nacisnąć dwa górne występy B
i
pociągnąć osłonę zimową.


*

Jako wyposażenie dodatkowe lub w
zależności od kraju przeznaczenia.

95 INFORMACJE PRAKTYCZNE-

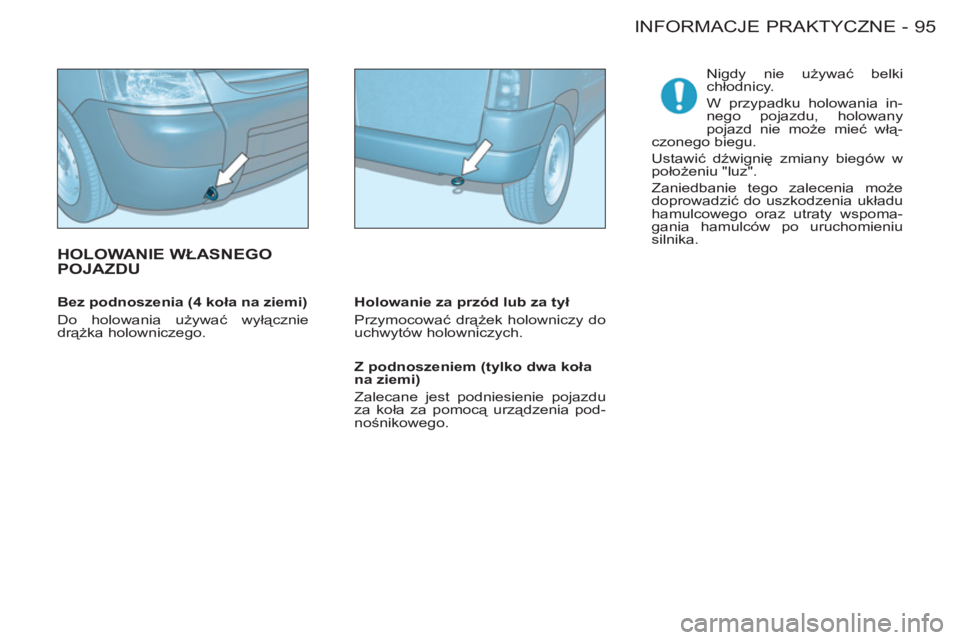

Bez podnoszenia (4 koła na ziemi)
Do holowania używać wyłącznie
drążka holowniczego.

Z podnoszeniem (tylko dwa koła
na ziemi)
Zalecane jest podniesienie pojazdu
za koła za pomocą urządzenia pod-
nośnikowego.

HOLOWANIE WŁASNEGO POJAZDU


Holowanie za przód lub za tył
Przymocować drążek holowniczy do
uchwytów holowniczych.
Nigdy nie używać belki
chłodnicy.
W przypadku holowania in-
nego pojazdu, holowany
pojazd nie może mieć włą-
czonego biegu.
Ustawić dźwignię zmiany biegów w
położeniu "luz".
Zaniedbanie tego zalecenia może
doprowadzić do uszkodzenia układu
hamulcowego oraz utraty wspoma-
gania hamulców po uruchomieniu
silnika.

INFORMACJE PRAKTYCZNE96 -

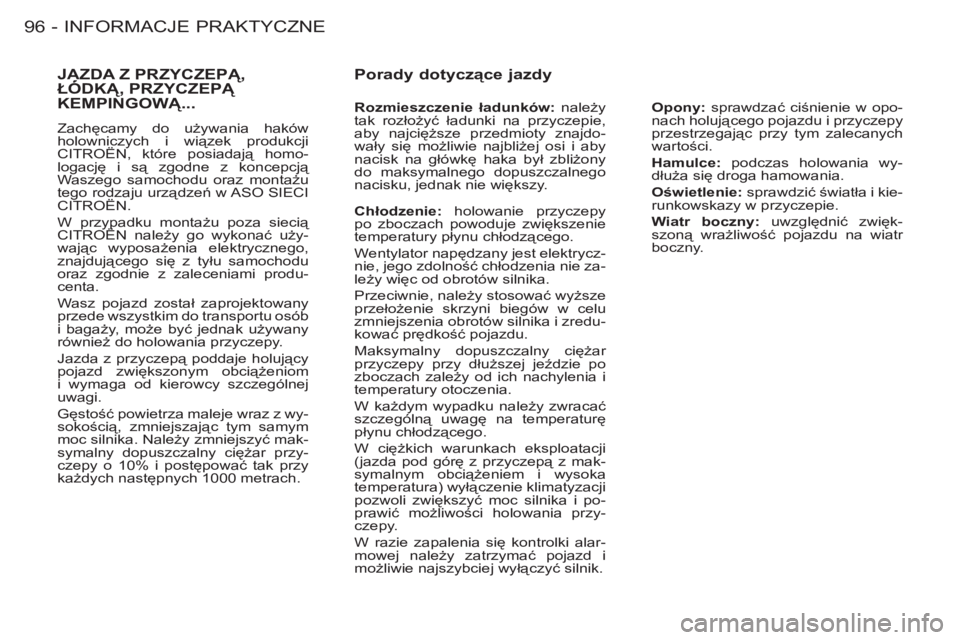

JAZDA Z PRZYCZEPĄ,ŁÓDKĄ, PRZYCZEPĄ Ą
KEMPINGOWĄ...

Zachęcamy do używania haków
holowniczych i wiązek produkcji
CITROËN, które posiadają homo-
logację i są zgodne z koncepcją
Waszego samochodu oraz montażu
tego rodzaju urządzeń w ASO SIECI
CITROËN.
W przypadku montażu poza siecią
CITROËN należy go wykonać uży-
wając wyposażenia elektrycznego,
znajdującego się z tyłu samochodu
oraz zgodnie z zaleceniami produ-
centa.
Wasz pojazd został zaprojektowany
przede wszystkim do transportu osób
i bagaży, m oże być jednak używany
również do holowania przyczepy.
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom
i wymaga od kierowcy szczególnej
uwagi.
Gęstość powietrza maleje wraz z wy-
sokością, zmniejszając tym samym
moc silnika. Należy zmniejszyć mak-
symalny dopuszczalny cięż
ar przy-
czepy o 10% i postępować tak przy
każdych następnych 1000 metrach.


Porady dotyczące jazdy


Opony:
sprawdzać ciśnienie w opo-
nach holującego pojazdu i przyczepy
przestrzegając przy tym zalecanych
wartości.

Hamulce:
podczas holowania wy-
dłuża się droga hamowania.

Oświetlenie:
sprawdzić światła i kie-
runkowskazy w przyczepie.

Wiatr boczny:
uwzględnić zwięk-
szoną wrażliwość pojazdu na wiatr
boczny.
Chłodzenie:
holowanie przyczepy
po zboczach powoduje zwiększenie
temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycz-
nie, jego zdolność chłodzenia nie za-
leży więc od obrotów silnika.
Przeciwnie, należy stosować wyższe
przełożenie skrzyni biegów w celu
zmniejszenia obrotów silnika i zredu-
kować prę
dkość pojazdu.
Maksymalny dopuszczalny ciężar
przyczepy przy dłuższej jeździe po
zboczach zależy od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodzącego.
W ciężkich warunkach eksploatacji
(jazda pod górę z przyczepą z mak-
symalnym obciążeniem i wysoka
temperatura) wyłączenie klimatyzacji
pozwoli zwiększyć moc silnika i po-
prawić możliwości holowania przy-
czepy.
W razie zapalenia się kontrolki alar-
mowej należy zatrzymać pojazd i
możliwie najszybciej wyłączyć silnik.
Rozmieszczenie ładunków:
należy
tak rozłożyć ładunki na przyczepie,
aby najci
ęższe przedmioty znajdo-
wały się możliwie najbliżej osi i aby
nacisk na główkę haka był zbliżony
do maksymalnego dopuszczalnego
nacisku, jednak nie większy.

97 INFORMACJE PRAKTYCZNE-

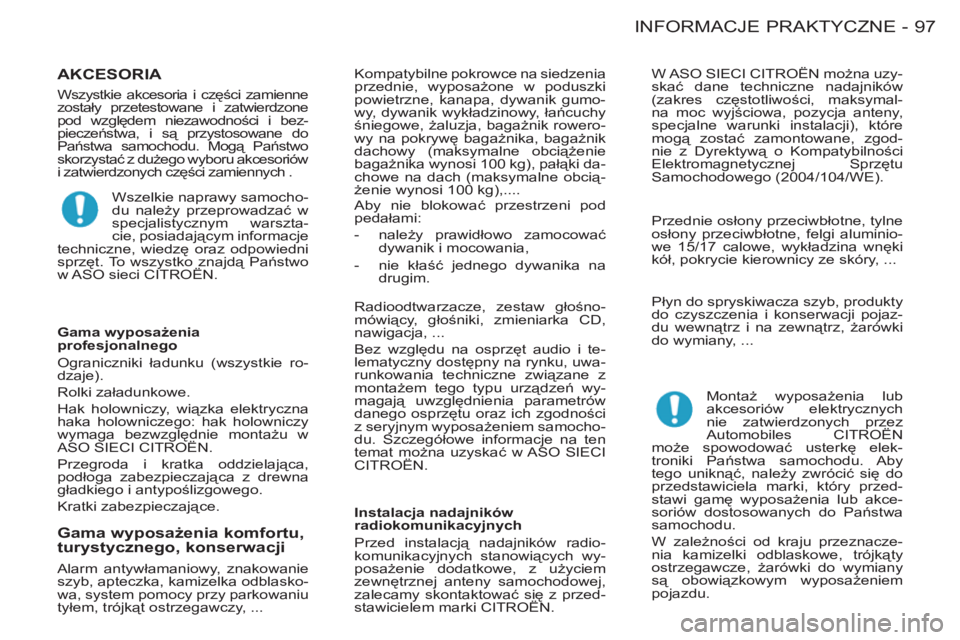

AKCESORIA

Wszystkie akcesoria i części zamienne
zostały przetestowane i zatwierdzone
pod względem niezawodności i bez-
pieczeństwa, i są przystosowane do
Państwa samochodu. Mogą Państwo
skorzystać z dużego wyboru akcesoriów
i zatwierdzonych części zamiennych .

Montaż wyposażenia lub
akcesoriów elektrycznych
nie zatwierdzonych przez
Automobiles CITROËN
może spowodować usterkę elek-
troniki Państwa samochodu. Aby
tego uniknąć, należy zwrócić się do
przedstawiciela marki, który przed-
stawi gamę wyposażenia lub akce-
soriów dostosowanych do Państwa
samochodu.
W zależności od kraju przeznacze-
nia kamizelki odblaskowe, trójkąty
ostrzegawcze, żarówki do wymiany
są obowiązkowym wyposażeniem
pojazdu.

Płyn do spryskiwacza szyb, produkty
do czyszczenia i konserwacji pojaz-
du wewnątrz i na zewnątrz, żarówki
do wymiany, ...

Alarm antywłamaniowy, znakowanie
szyb, apteczka, kamizelka odblasko-
wa, system pomocy przy parkowaniu
tyłem, trójkąt ostrzegawczy, ...
Radioodtwarzacze, zestaw głośno-
mówiący, głośniki, zmieniarka CD,
nawigacja, ...
Bez względu na osprzęt audio i te-
lematyczny dostępny na rynku, uwa-
runkowania techniczne związane z
montażem tego typu urządzeń wy-
magają uwzględnienia parametrów
danego osprzętu oraz ich zgodności
z seryjnym wyposażeniem samocho-
du. Szczegółowe informacje na ten
temat można uzyskać w ASO SIECI
CITROËN.
Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminio-
we 15/17 calowe, wykładzina wnęki
kół, pokrycie kierownicy ze skóry, ...

Gama wyposażenia
profesjonalnego
Ograniczniki ładunku (wszystkie ro-
dzaje).
Rolki załadunkowe.

Hak holowniczy, wiązka elektryczna
haka holowniczego: hak holowniczy
wymaga bezwzględnie montażu w
ASO SIECI CITROËN.
Przegroda i kratka oddzielająca,
podłoga zabezpieczająca z drewna
gładkiego i antypoślizgowego.
Kratki zabezpieczające.


Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników radio-
komunikacyjnych stanowiących wy-
posażenie dodatkowe, z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z przed-
stawicielem marki CITROËN.

Gama wyposażenia komfortu,
turystycznego, konserwacji

Kompatybilne pokrowce na siedzenia
przednie, wyposażone w poduszki
powietrzne, kanapa, dywanik gumo-
wy, dywanik wykładzinowy, łańcuchy
śniegowe, żaluzja, bagażnik rowero-
wy na pokrywę bagażnika, bagażnik
dachowy (maksymalne obciążenie
bagażnika wynosi 100 kg), pałąki da-
chowe na dach (maksymalne obcią-
żenie wynosi 100 kg),....

Wszelkie naprawy samocho-
du należy przeprowadzać w
specjalistycznym warszta-
cie, posiadającym informacje
techniczne, wiedzę oraz odpowiedni
sprzęt. To wszystko znajdą Państwo
w ASO sieci CITROËN. W ASO SIECI CITROËN można uzy-
skać dane techniczne nadajników
(zakres częstotliwości, maksymal-
na moc wyjściowa, pozycja anteny,
specjalne warunki instalacji), które
mogą zostać zamontowane, zgod-
nie z Dyrektywą o Kompatybilności
Elektromagnetycznej Sprzętu
Samochodowego (2004/104/WE).
Aby nie blokować przestrzeni pod
pedałami:


- należ
y prawidłowo zamocować
dywanik i mocowania,

- nie kłaść jednego dywanika na
drugim.

DANE TECHNICZNE98 -
WYMIARY ZEWNĘTRZNE (W MM)
