CITROEN BERLINGO FIRST 2011 Lietošanas Instrukcija (in Latvian)

79 PRAKTISKĀ INFORMĀCIJA
-

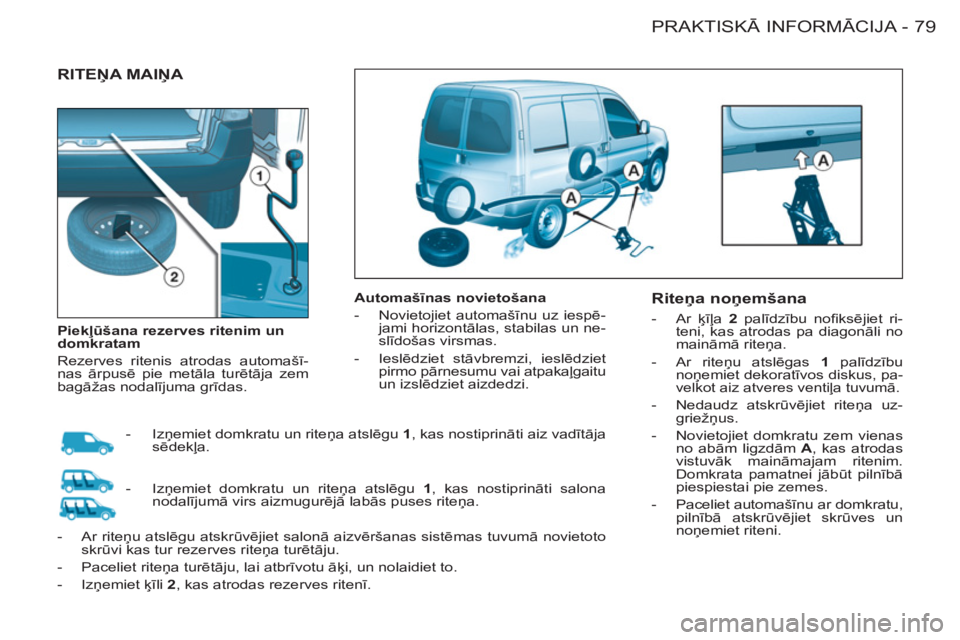

RITEŅA MAIŅA



Automašīnas novietošana


- Novietojiet automašīnu uz iespē-
jami horizontālas, stabilas un ne-
slīdošas virsmas.

- Ieslēdziet stāvbremzi, ieslēdziet
pirmo pārnesumu vai atpakaļgaitu
un izslēdziet aizdedzi.



Riteņa noņemšana



- Ar ķīļa 2
palīdzību nofi ksējiet ri-
teni, kas atrodas pa diagonāli no
maināmā riteņa.

- Ar riteņu atslēgas 1
palīdzību
noņemiet dekoratīvos diskus,
pa-
velkot aiz atveres ventiļa tuvumā.


- Nedaudz atskrūvējiet riteņa uz-
griežņus.

- Novietojiet domkratu zem vienas
no abām ligzdām A
, kas atrodas
vistuvāk maināmajam ritenim.
Domkrata pamatnei jābūt pilnībā
piespiestai pie zemes.

- Paceliet automašīnu ar domkratu,
pilnībā atskrūvējiet skrūves un
noņemiet riteni.

Piekļūšana rezerves ritenim un
domkratam
Rezerves ritenis atrodas automašī-
nas ārpusē pie metāla turētāja zem
bagāžas nodalījuma grīdas.


- Izņemiet domkratu un riteņa atslēgu 1
, kas nostiprināti aiz vadītāja
sēdekļa.

- Izņemiet domkratu un riteņa atslēgu 1
, kas nostiprināti salona
nodalījumā virs aizmugurējā labās puses riteņa.

- Ar riteņu atslēgu atskrūvējiet salonā aizvēršanas sistēmas tuvumā novietoto
skrūvi kas tur rezerves riteņa turētāju.

- Paceliet riteņa turētāju, lai atbrīvotu āķi, un nolaidiet to.

- Izņemiet ķīli 2
, kas atrodas rezerves ritenī.

PRAKTISKĀ INFORMĀCIJA
80 -
Lai riteņa maiņa būtu droša,
vienmēr :


- veiciet to uz horizontālas,
stabilas un neslīdošas
virsmas,

- ieslēdziet stāvbremzi, izslēdziet
aizdedzi,

- ieslēdziet pirmo pārnesumu vai
atpakaļgaitu,

- nofi ksējiet automašīnu,

- obligāti pārliecinieties, lai no au-
tomašīnas izkāpušie pasažieri
atrastos zonā, kur tiem garantēta
drošība.
Nekādā gadījumā nemēģiniet palīst
zem automašīnas, ja tā ir pacelta ar
domkratu.
Domkrats un citi instrumenti ir speci-
fi ski jūsu automašīnai. Neizmantojiet
tos citiem mē
rķiem.


Riteņa uzlikšana



- Uzstādiet riteni, uzskrūvējiet skrūves un nedaudz tās pievelciet.

- Nolaidiet automašīnu un izņemiet
domkratu.

-
Līdz galam pievelciet riteņa skrūves.


- Uzlieciet dekoratīvo disku, sākot
no ventiļa atveres, piespiežot to
ar plaukstu.



Riteņa ievietošana turētājā



- Ievietojiet ķīli 2
ritenī.

- Ievietojiet riteni turētājā.

- Paceliet riteni, pēc tam paceliet tu-
rētāju un piestipriniet to pie āķa.

- Neaizmirstiet stingri pieskrūvēt
rezerves riteņa turētāju fi ksējošo
skrūvi.

- Novietojiet vietā riteņu skrūvi un
ķīli 1
.
Pēc riteņa maiņas :


- Pārbaudiet CITROËN pārstāv-
niecībā uzgriežņu spriegojumu
un spiedienu rezerves ritenī.

- Tiklīdz iespējams, saremontējiet
un uzst
ādiet atpakaļ bojāto riteni.

81 PRAKTISKĀ INFORMĀCIJA
-
VIEGLMETĀLA DISKUĪPAT NĪBAS


Rezerves riteņa uzstādīšana
Ja jūsu automašīna ir aprīkota ar re-
zerves riteni, kuram ir štancēts disks,
to uzstādot, jūs konstatēsit, ka skrūv-
ju starplikas nesaskaras ar riteņa
loku. Tas ir pilnīgi normāli
. Rezerves
riteni notur vietā skrūvju koniskās
fāzītes.

Ziemas riepu uzstādīšana
Uzstādot ziemas riepas uz štancē-
tiem diskiem, obligāti
lietojiet spe-
ciālas skrūves, kuras var iegādāties
CITROËN tirdzniecības tīklā.


*

Atkarībā no modeļa un piegādes valsts.

Ja jūsu automašīnas riteņi ir aprīkoti ar
pretaizdzīšanas skrūvēm (katram rite-
nim cita), tās ir jāatskrūvē, izmantojot
vienu pretaizdzīšanas skrūvju uzmavu
(iegādājoties automašīnu, tās tika iz-
sniegtas kopā ar atslēgu dublikātiem un
identifi kācijas karti) un riteņu atslēgu.


Piezīme :
uzmanīgi pierakstiet koda
numuru, kas iegravēts uz pretaizdzī-
šanas skrūves uzmavas. Tas ļaus pie
CITROËN pārstāvja saņemt pretaiz-
dzīšanas skrūves uzmavas dublikātu.

PRAKTISKĀ INFORMĀCIJA
82 -

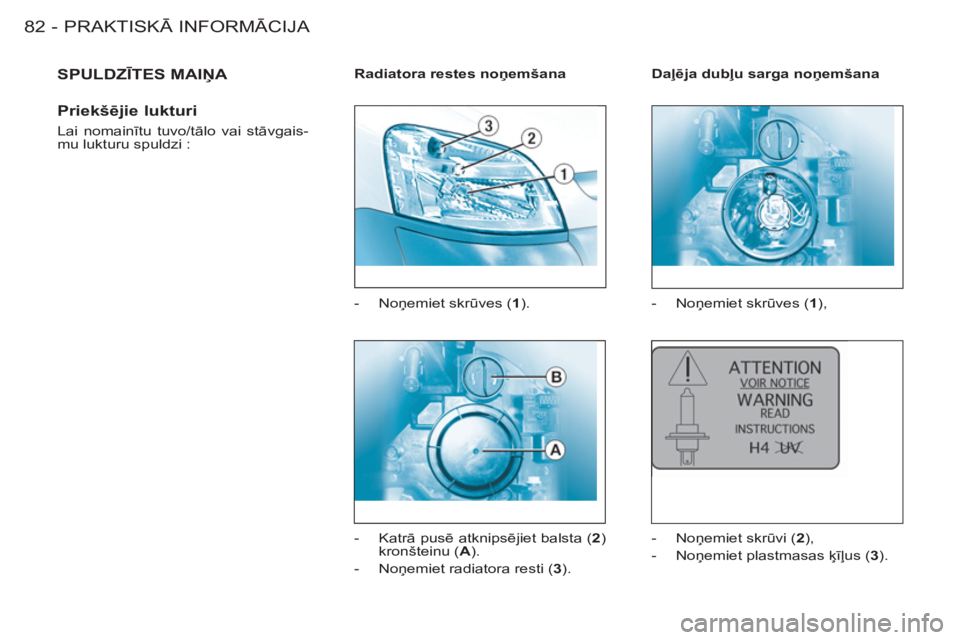

SPULDZĪTES MAIŅA

Priekšējie lukturi

Lai nomainītu tuvo/tālo vai stāvgais-
mu lukturu spuldzi :

Radiatora restes noņemšana



- Noņemiet skrūves ( 1
).

- Katrā pusē atknipsējiet balsta ( 2
)
kronšteinu ( A
).

- Noņemiet radiatora resti ( 3
).
Daļēja dubļu sarga noņemšana



- Noņemiet skrūves ( 1
),

- Noņemiet skrūvi ( 2
),

- Noņemiet plastmasas ķīļus ( 3
).

83 PRAKTISKĀ INFORMĀCIJA
-

Daļēja bampera noņemšana



- Noņemiet skrūves ( 1
),

- Noņemiet skrūves ( 2
),
- Viegli pavelciet bampera sānu
daļu ( 3
),

- Pastumiet bultiņas ( B
) virzienā, uz
stiprinājuma ( A
), cauri gaismai ( C
),

- Sānu bamperi paturēt viegli at-
vilktu,

- Enerģiski pastumiet bamperi uz
priekšu, lai atbrīvotu klipšu stipri-
nājumu ( D
).
Luktura noņemšana



- Noņemiet skrūves ( 1
),

- Atknipsējiet luktura indeksācijas
tapu ( A
),

- Atvienojiet konektoru ( B

), kas at-
rodas luktura aizmugurē,

- Noņemiet lukturi ( 2
).

PRAKTISKĀ INFORMĀCIJA
84 -

Tu vās gaismas/Tālās gaismas
(H4-60/55W)
Pēc tam, kad veikta priekšējo lukturu
noņemšanas procedūra :

- Pagrieziet un atbrīvojiet aizsarg-
apvalku ( 6
),
- Atvienojiet konektoru ( C
),

- Atāķējiet atsperi ( D
),

- Izņemiet spuldzīti ( 3
) un nomai-
niet to.

85 PRAKTISKĀ INFORMĀCIJA
-

Stāvgaismas (W 5 W)
Pēc tam, kad veikta priekšējo lukturu
noņemšanas procedūra :


- pagrieziet un noņemiet aizsarg-
apvalku ( 6
),

- Atknipsējiet lukturu bloku ( E
),

- Atvienojiet konektoru ( F
),

- Izņemiet spuldzīti ( 1
) un nomai-
niet to.

Uzstādīšana atpakaļ
Veiciet noņemšanas darbības ap-
grieztā secībā. Pārbaudiet aprīkoju-
ma darbību.


Sānu pagrieziena lukturi
(WY 5 W dzintarkrāsas)



- Pastumiet caurspīdīgo vāciņu uz
priekšu vai atpakaļ un noņemiet to.

- Par ceturtdaļpagrieziena pagrie-
ziet spuldzes turētāju.

- Nomainiet spuldzīti.
Dzintarkrāsas spuldzes (pag-
rieziena rādītāji un sānu pag-
rieziena lukturi) jānomaina ar
identiskas krāsas un īpašību
spuldzēm.

PRAKTISKĀ INFORMĀCIJA
86 -


- Atveriet aizmugures durvis.

- Atskrūvējiet uzgriezni A
.

- Viegli pabīdiet optisko bloku uz au-
tomašīnas iekšpusi, lai atbrīvotu
abas sānu stiprinājuma mēlītes.

- Noņemiet optisko bloku un
atvienojiet to.

- Atbrīvojiet lukturu bloku, nospie-
žot mēlītes B
.

- Nomainiet bojāto spuldzīti.


Aizmugurējās numura zīmes
apgaismojums (W 5 W)


)
Ievietojiet tievu skrūvgriezi vienā
no atstarotāja ārējām atverēm.

)
Paspiediet to uz āru, lai atbrīvotu
fi ksatorus.

)
Noņemiet atstarotāju.

)
Nomainiet pārdegušo spuldzīti.



Aizmugures lukturi



1.
Miglas lukturi (P21 W).


2.
Pagrieziena rādītāji (P21 W).


3.
Atpakaļgaitas lukturi (P21 W).


4.
Bremzēšanas signāllukturis/
Stāvgaismas (P21/5 W).



Mazgāšana ar augstspiediena
strūklu :
izmantojot šo mazgāšanas
veidu, mazgājot piekaltušus netīru-
mus, nevērsiet strūklu uz lukturiem,
gaismām un to apmalēm, lai izvairī-
tos no to lakojuma un hermētiskuma
sabojāšanas .

87 PRAKTISKĀ INFORMĀCIJA
-

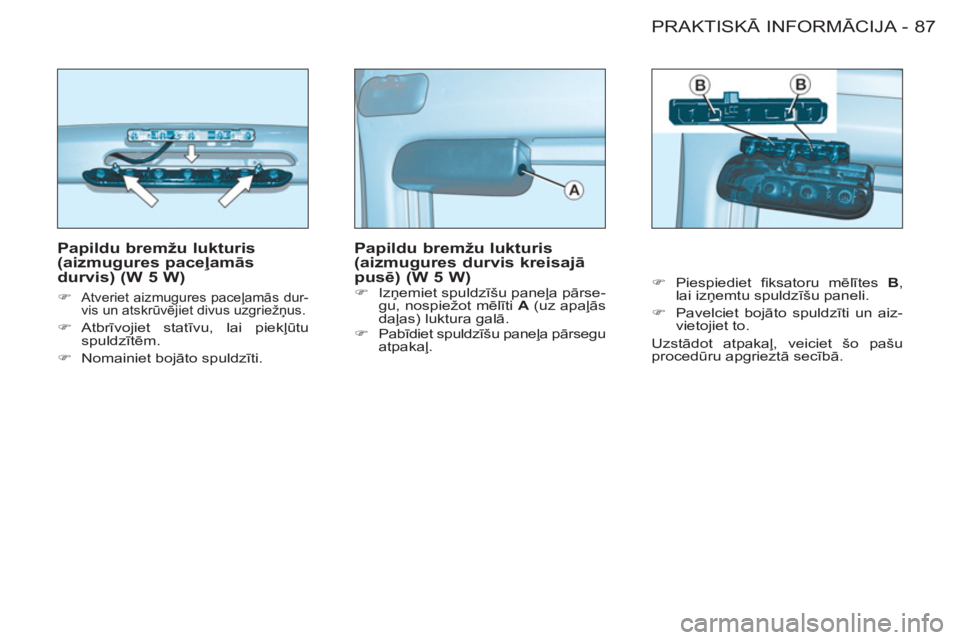

Papildu bremžu lukturis
(aizmugures paceļamās
durvis) (W 5 W)


)
Atveriet aizmugures paceļamās dur-
vis un atskrūvējiet divus uzgriežņus.


)
Atbrīvojiet statīvu, lai piekļūtu
spuldzītēm.

)
Nomainiet bojāto spuldzīti.



Papildu bremžu lukturis
(aizmugures durvis kreisajā
pusē) (W 5 W)



)
Izņemiet spuldzīšu paneļa pārse-
gu, nospiežot mēlīti A
(uz apaļās
daļas) luktura galā.

)
Pabīdiet spuldzīšu paneļa pārsegu
atpakaļ.
)
Piespiediet fi ksatoru mēlītes B
,
lai izņemtu spuldzīšu paneli.

)
Pavelciet bojāto spuldzīti un aiz-
vietojiet to.
Uzstādot atpakaļ, veiciet šo pašu
procedūru apgrieztā secībā.

PRAKTISKĀ INFORMĀCIJA
88 -

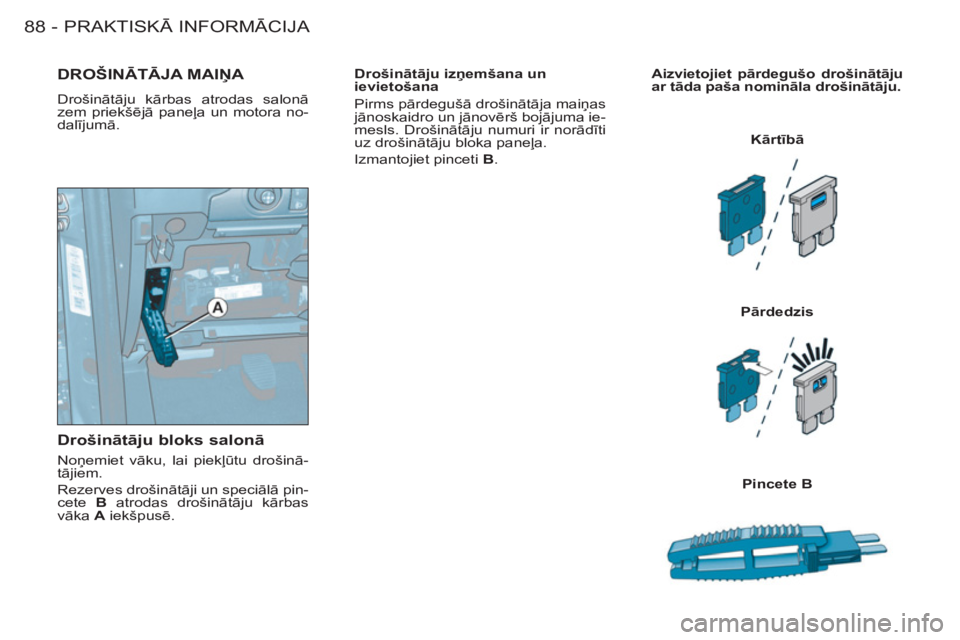

Drošinātāju izņemšana un
ievietošana
Pirms pārdegušā drošinātāja maiņas
jānoskaidro un jānovērš bojājuma ie-
mesls. Drošinātāju numuri ir norādīti
uz drošinātāju bloka paneļa.
Izmantojiet pinceti B
.
DROŠINĀTĀJA MAIŅA

Drošinātāju kārbas atrodas salonā
zem priekšējā paneļa un motora no-
dalījumā.


Drošinātāju bloks salonā

Noņemiet vāku, lai piekļūtu drošinā-
tājiem.
Rezerves drošinātāji un speciālā pin-
cete B
atrodas drošinātāju kārbas
vāka A
iekšpusē.
Kārtībā


Pārdedzis


Pincete B

Aizvietojiet pārdegušo drošinātāju
ar tāda paša nomināla drošinātāju.
