Page 11 of 136
9UPOZNAVANJE-

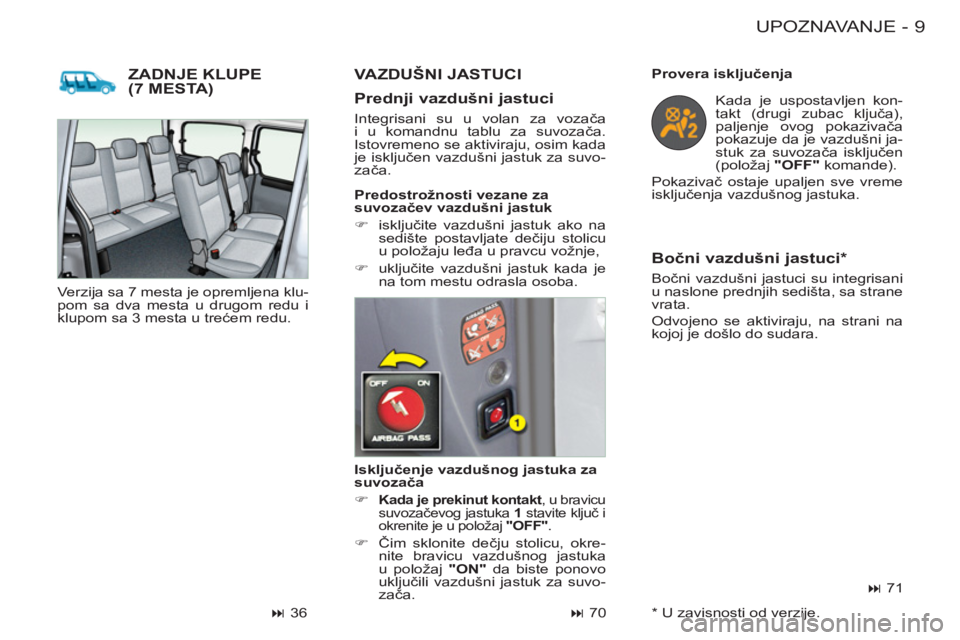

ZADNJE KLUPE (7 MESTA)
Isključenje vazdušnog jastuka za
suvozača
)
Kada je prekinut kontakt
, u bravicu
suvozačevog jastuka 1
stavite ključ i
okrenite je u položaj "OFF"
.
)
Čim sklonite dečju stolicu, okre-
nite bravicu vazdušnog jastuka
u položaj "ON"
da biste ponovo
uključili vazdušni jastuk za suvo-
zača.
Provera isključenja
Kada je uspostavljen kon-
takt (drugi zubac ključa)
,
paljenje ovog pokazivača
pokazuje da je vazdušni ja-
stuk za suvozača isključen
(položaj "OFF"
komande).
Pokazivač ostaje upaljen sve vreme
isključenja vazdušnog jastuka.
71
Prednji vazdušni jastuci
Integrisani su u volan za vozača
i u komandnu tablu za suvozača.
Istovremeno se aktiviraju, osim kada
je isključen vazdušni jastuk za suvo-
zača.
Predostrožnosti vezane za
suvozačev vazdušni jastuk
)
isključite vazdušni jastuk ako na
sedište postavljate dečiju stolicu
u položaju leđa u pravcu vožnje,
)
uključite vazdušni jastuk kada je
na tom mestu odrasla osoba.
70
Bočni vazdušni jastuci *
Bočni vazdušni jastuci su integrisani
u naslone prednjih sedišta, sa strane
vrata.
Odvojeno se aktiviraju, na strani na
kojoj je došlo do sudara.
VAZDUŠNI JASTUCI
36 Verzija sa 7 mesta je opremljena klu-
pom sa dva mesta u drugom redu i
klupom sa 3 mesta u trećem redu.
* U zavisnosti od verzije.
Page 12 of 136
UPOZNAVANJE10 -
PODEŠAVANJE VOLANA PO VISINI
)
Kada je vozilo zaustavljeno, gur-
nite ručicu A
unapred da otključa-
te volan.
)
Podesite volan po visini.
)
Zaključajte ga povlačenjem ruči-
ce A
do kraja ka sebi.
ELEKTRIČNI PODIZAČI PROZORA
1.
Električni podizači prozora na
strani vozača.
2.
Električni podizači prozora na
strani suvozača.
SPOLJNI RETROVIZORI
)
Pomerajte ručnu komandu 3
u
sva četiri smera da podesite že-
ljeni položaj.
Električna komanda za
retrovizor sa strane suvozača
)
Sa mesta vozača, podešavajte
retrovizor u četiti pravca preko
komande 4
.
Ručni program :
)
Pritisnite prekidač. Prozor se za-
ustavlja čim otpustite prekidač.
Automatski program (vozač) :
)
Držite pritisnut prekidač. Jednim
pritiskom potpuno otvarate ili za-
tvarate prozor.
56
57
60
Page 13 of 136
11-

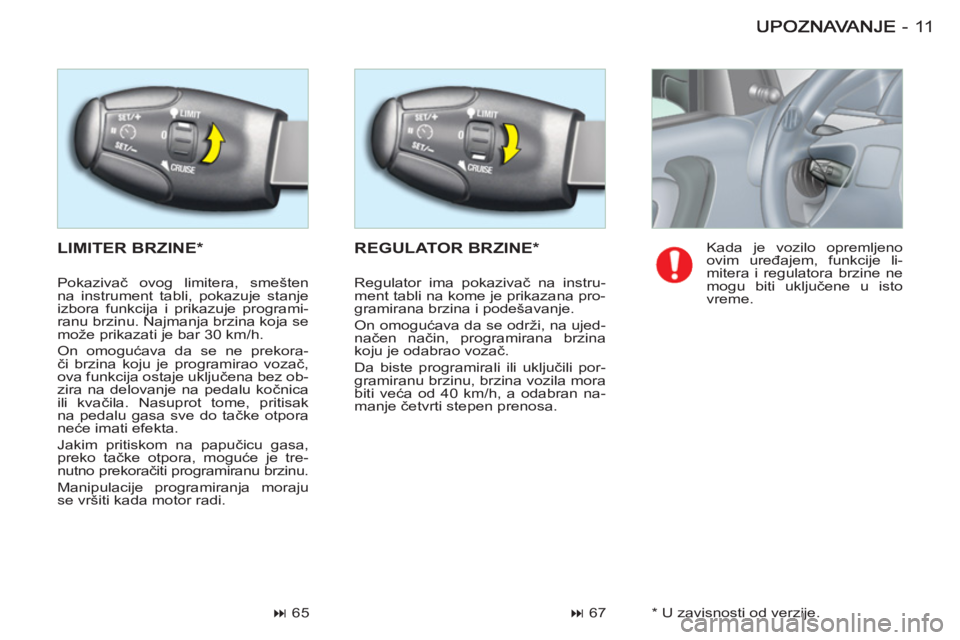

LIMITER BRZINE *
REGULATOR BRZINE *
67
65 Kada je vozilo opremljeno
ovim uređajem, funkcije li-
mitera i regulatora brzine ne
mogu biti uključene u isto
vreme. Pokazivač ovog limitera, smešten
na instrument tabli, pokazuje stanje
izbora funkcija i prikazuje programi-
ranu brzinu. Najmanja brzina koja se
može prikazati je bar 30 km/h.
On omogućava da se ne prekora-
či brzina koju je programirao vozač,
ova funkcija ostaje uključena bez ob-
zira na delovanje na pedalu kočnica
ili kvačila. Nasuprot tome, pritisak
na pedalu gasa sve do tačke otpora
neće imati efekta.
Jakim pritiskom na papučicu gasa,
preko tačke otpora, moguće je tre-
nutno prekoračiti programiranu brzinu.
Manipulacije programiranja moraju
se vršiti kada motor radi. Regulator ima pokazivač na instru-
ment tabli na kome je prikazana pro-
gramirana brzina i podešavanje.
On omogućava da se održi, na ujed-
načen način, programirana brzina
koju je odabrao vozač.
Da biste programirali ili uključili por-
gramiranu brzinu, brzina vozila mora
biti veća od 40 km/h, a odabran na-
manje četvrti stepen prenosa.
* U zavisnosti od verzije.
Page 14 of 136
UPOZNAVANJE12 -

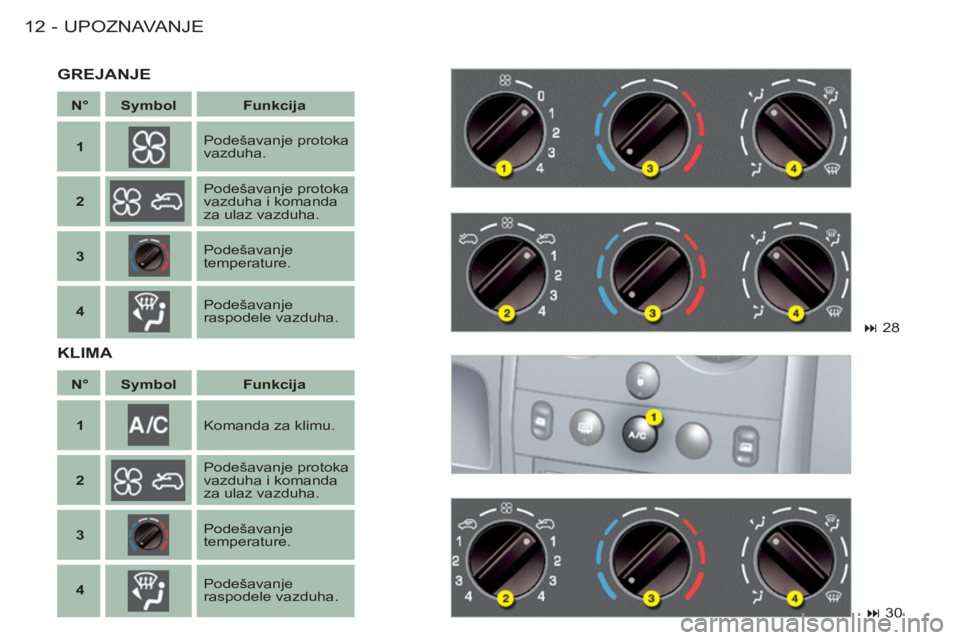

N°
Symbol
Funkcija
1
Podešavanje protoka
vazduha.
2
Podešavanje protoka
vazduha i komanda
za ulaz vazduha.
3
Podešavanje
temperature.
4
Podešavanje
raspodele vazduha.
N°
Symbol
Funkcija
1
Komanda za klimu.
2
Podešavanje protoka
vazduha i komanda
za ulaz vazduha.
3
Podešavanje
temperature.
4
Podešavanje
raspodele vazduha.
28
30
GREJANJE
KLIM
A
Page 15 of 136
13UPOZNAVANJE-

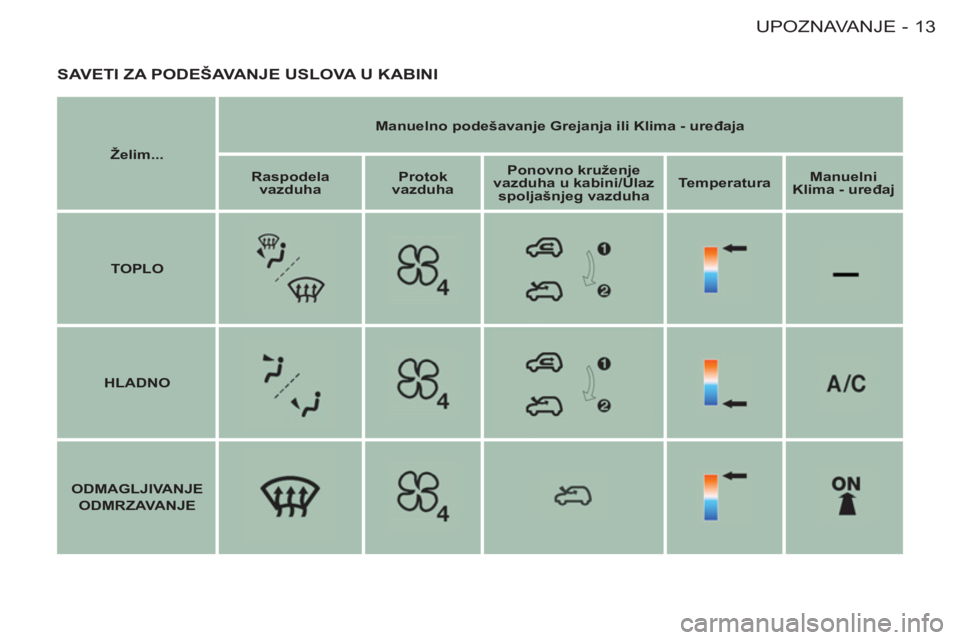

SAVETI ZA PODEŠAVANJE USLOVA U KABINI
Želim...
Manuelno podešavanje Grejanja ili Klima - uređaja
Raspodela
vazduha
Protok
vazduha
Ponovno kruženje
vazduha u kabini/Ulaz
spoljašnjeg vazduha
Temperatura
Manuelni
Klima - uređaj
TOPLO
HLADNO
ODMAGLJIVANJE
ODMRZAVANJE
Page 16 of 136
UPOZNAVANJE14 -
UREĐENJE PROSTORA NAPRED
1.
Pregrade u vratima.
A.
Nosač za bocu.
B.
Nosač za konzerve.
C.
Pregrada za sitnice.
2.
Krovna pregrada kapucin.
3.
Svetlo za čitanje karte.
4.
Plafonsko svetlo.
5.
Štitnik od sunca.
6.
Pregrada za rukavice.
7.
Upaljač.
8.
Prenosiva pepeljara.
9.
Fioka za odlaganje (na strani
vozača).
59
Page 17 of 136
15UPOZNAVANJE-

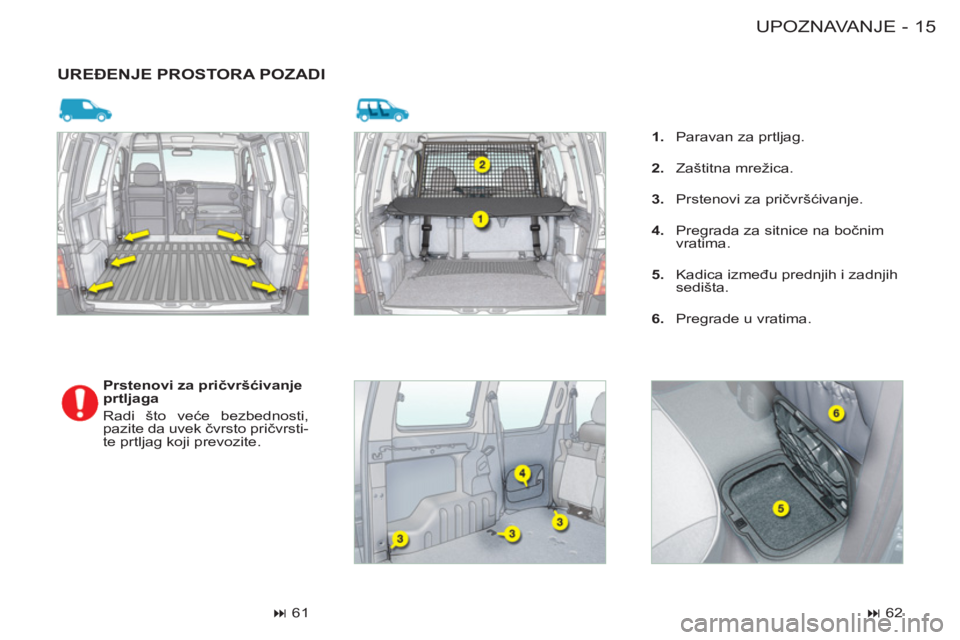

UREĐENJE PROSTORA POZADI
Prstenovi za pričvršćivanje
prtljaga
Radi što veće bezbednosti,
pazite da uvek čvrsto pričvrsti-
te prtljag koji prevozite.
61
1.
Paravan za prtljag.
2.
Zaštitna mrežica.
3.
Prstenovi za pričvršćivanje.
4.
Pregrada za sitnice na bočnim
vratima.
5.
Kadica između prednjih i zadnjih
sedišta.
6.
Pregrade u vratima.
62
Page 18 of 136
UPOZNAVANJE16 -

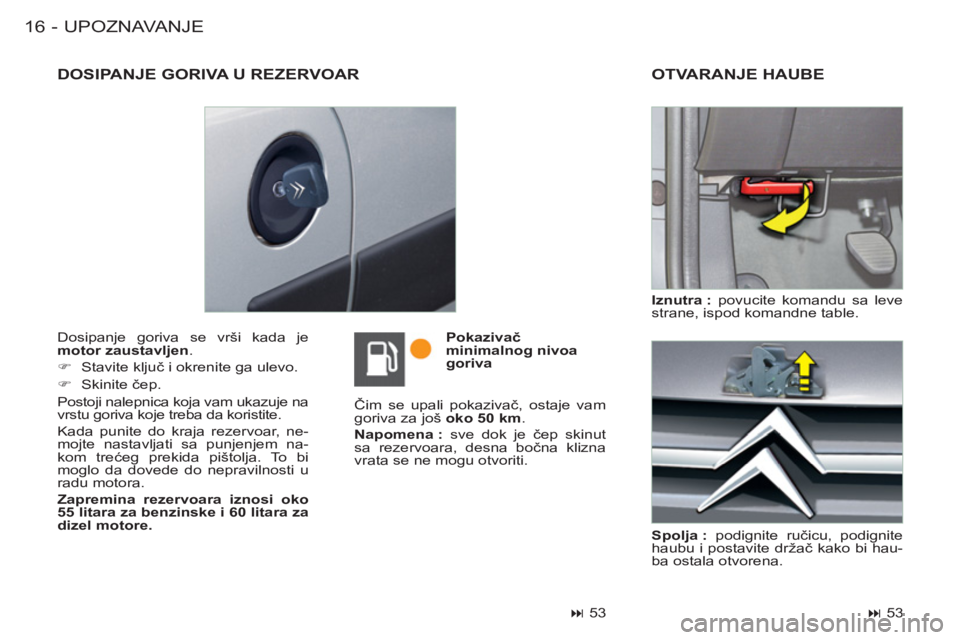

Dosipanje goriva se vrši kada je
motor zaustavljen
.
)
Stavite ključ i okrenite ga ulevo.
)
Skinite čep.
Postoji nalepnica koja vam ukazuje na
vrstu goriva koje treba da koristite.
Kada punite do kraja rezervoar, ne-
mojte nastavljati sa punjenjem na-
kom trećeg prekida pištolja. To bi
moglo da dovede do nepravilnosti u
radu motora.
Zapremina rezervoara iznosi oko
55 litara za benzinske i 60 litara za
dizel motore.
Čim se upali pokazivač, ostaje vam
goriva za još oko 50 km
.
Napomena :
sve dok je čep skinut
sa rezervoara, desna bočna klizna
vrata se ne mogu otvoriti.
Spolja :
podignite ručicu, podignite
haubu i postavite držač kako bi hau-
ba ostala otvorena.
OTVARANJE HAUBE
Iznutra :
povucite komandu sa leve
strane, ispod komandne table.
Pokazivač
minimalnog nivoa
goriva
53
53
DOSIPANJE GORIVA U REZERVOAR
Page 19 of 136
Page 20 of 136

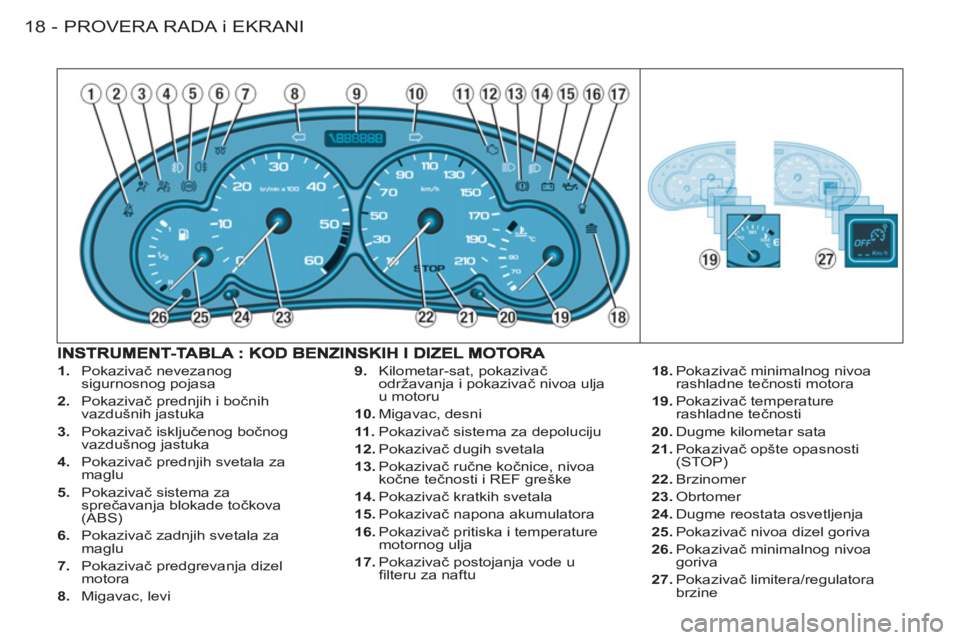

PROVERA RADA i EKRANI
18 -
1.
Pokazivač nevezanog
sigurnosnog pojasa
2.
Pokazivač prednjih i bočnih
vazdušnih jastuka
3.
Pokazivač isključenog bočnog
vazdušnog jastuka
4.
Pokazivač prednjih svetala za
maglu
5.
Pokazivač sistema za
sprečavanja blokade točkova
(ABS)
6.
Pokazivač zadnjih svetala za
maglu
7.
Pokazivač predgrevanja dizel
motora
8.
Migavac, levi
9.
Kilometar-sat, pokazivač
održavanja i pokazivač nivoa ulja
u motoru
10.
Migavac, desni
11 .
Pokazivač sistema za depoluciju
12.
Pokazivač dugih svetala
13.
Pokazivač ručne kočnice, nivoa
kočne tečnosti i REF greške
14.
Pokazivač kratkih svetala
15.
Pokazivač
napona akumulatora
16.
Pokazivač pritiska i temperature
motornog ulja
17.
Pokazivač postojanja vode u
fi lteru za naftu
18.
Pokazivač minimalnog nivoa
rashladne tečnosti motora
19.
Pokazivač temperature
rashladne tečnosti
20.
Dugme kilometar sata
21.
Pokazivač opšte opasnosti
(STOP)
22.
Brzinomer
23.
Obrtomer
24.
Dugme reostata osvetljenja
25.
Pokazivač nivoa dizel goriva
26.
Pokazivač minimalnog nivoa
goriva
27.
Pokazivač limitera/regulatora
brzine
