89
ERGONOMIJ
A ir
KOMFORTASr
3

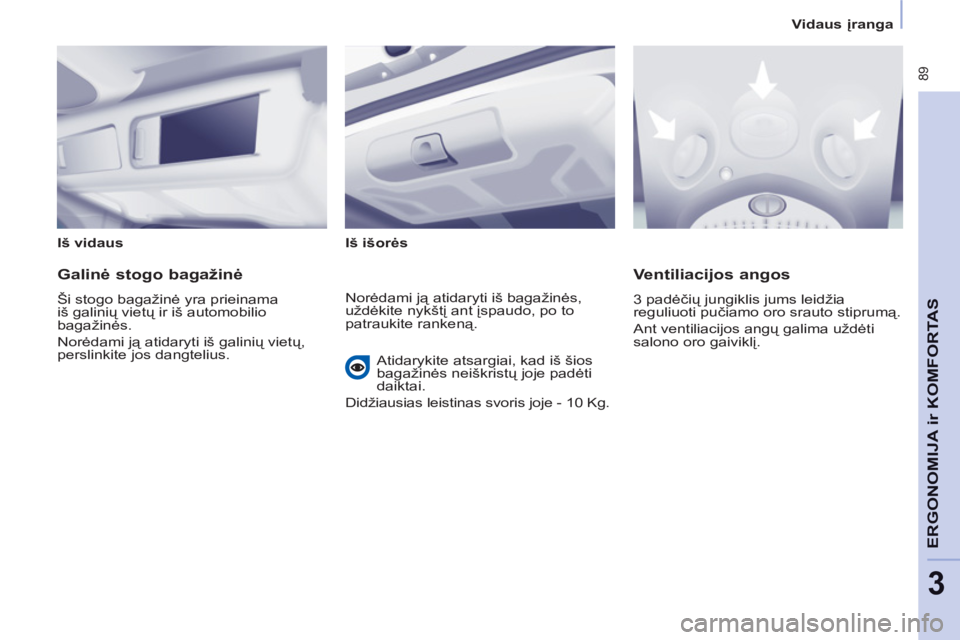

Vidaus įranga

Iš vidaus

Iš išorės



Galinė stogo bagažinė

Ši stogo bagažinė yra prieinama
iš galinių vietų ir iš automobilio
bagažinės.
Norėdami ją atidaryti iš galinių vietų,
perslinkite jos dangtelius.

Ventiliacijos angos

3 padėčių jungiklis jums leidžia
reguliuoti pučiamo oro srauto stiprumą.
Ant ventiliacijos angų galima uždėti
salono oro gaiviklį. Norėdami ją atidaryti iš bagažinės,
uždėkite nykštį ant įspaudo, po to
patraukite rankeną.
Atidarykite atsargiai, kad iš šios
bagažinės neiškristų joje padėti
daiktai.
Didžiausias leistinas svoris joje - 10 Kg.

90


Vidaus įranga

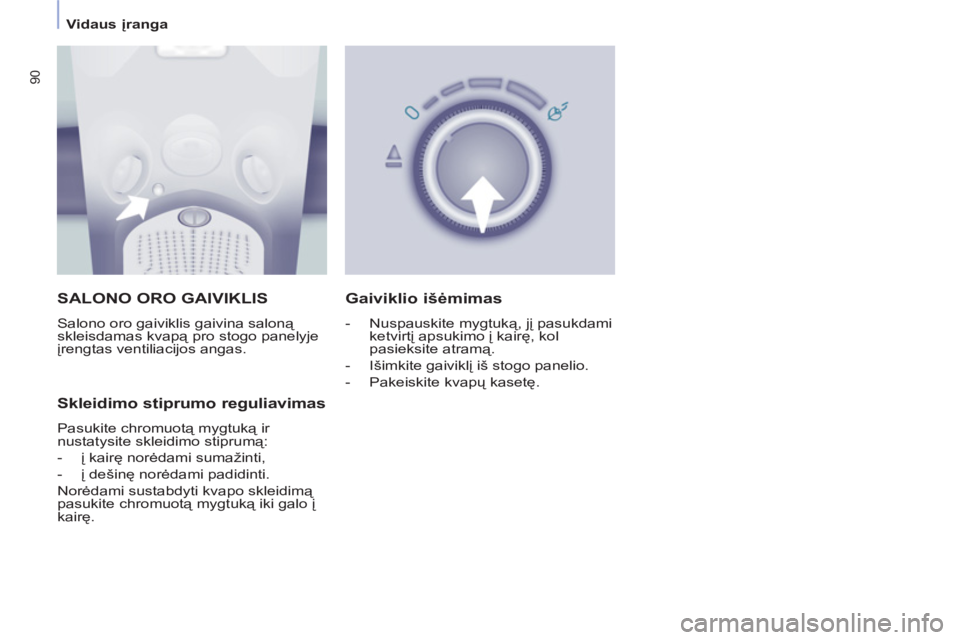

SALONO ORO GAIVIKLIS

Salono oro gaiviklis gaivina saloną
skleisdamas kvapą pro stogo panelyje
įrengtas ventiliacijos angas.


Skleidimo stiprumo reguliavimas

Pasukite chromuotą mygtuką ir
nustatysite skleidimo stiprumą:


- į kairę norėdami sumažinti,

- į dešinę norėdami padidinti.
Norėdami sustabdyti kvapo skleidimą
pasukite chromuotą mygtuką iki galo į
kairę.


Gaiviklio išėmimas



- Nuspauskite mygtuką, jį pasukdami
ketvirtį apsukimo į kairę, kol
pasieksite atramą.

- Išimkite gaiviklį iš stogo panelio.

- Pakeiskite kvapų kasetę.

91
ERGONOMIJ
A ir
KOMFORTASr
3
Vidaus įranga


Kvapų kasetės pakeitimas

Oro gaiviklio užpildas yra sudarytas
iš kvapų kasetės B
ir sandaraus jo
gaubtelio C
.


- Nuimkite apsauginę plėvelę D
.

- Uždėkite kasetės galvutę B
ant
gaiviklio mygtuko A
.

- Pasukite ketvirtį apsukimo, kad
jis prisitvirtintų prie mygtuko, ir
nuimkite gaubtelį.

- Įstatykite oro gaiviklį į jo vietą.
Jūs galite pakeisti kasetę bet kuriuo
momentu ir išsaugoti jau pradėtas
naudoti kasetes, apsaugodami jas jų
gaubteliais.
Gaiviklio mygtukas A
yra
nepriklausomas nuo kasetės.
Kasetės yra parduodamos be
mygtuko A
.


Gaiviklio įdėjimas

Įdėję arba pakeitę kvapų kasetę:


- Įdėkite į jo vietą oro gaiviklį.

- Pasukite jį ketvirtį apsukimo į
dešinę.



Tinkamas naudojimasis

Dėl saugumo naudokite tik tam tikslui
pritaikytas kvapų kasetes. Neardykite
kvapų kasetės.
Išsaugokite kvapų kasečių sandarinimo
dangtelius, kurie bus tinkami kaip
pakuotė, kai kasetė bus nenaudojama.
Niekada nebandykite užpildyti kasečių
kitais kvapais, negu rekomenduojami
CITROËN tinklo atstovybėje.
Kasetes saugokite vaikams ir
gyvūnams neprieinamoje vietoje.
Venkite kvapų patekimo ant odos ir į
akis. Prarijus, kreipkitės į gydytoją ir
parodykite jam gaminio pakuotę arba
etiketę. Gaiviklio mygtukas A
prie stogo
panelio gali būti pritvirtintas tik kartu su
kasete.
Taigi visada išsaugokite mygtuką A
ir
vieną kasetę.
Kvapų kasečių galima įsigyti CITROËN
tinklo atstovybėje.

92


Vidaus įranga

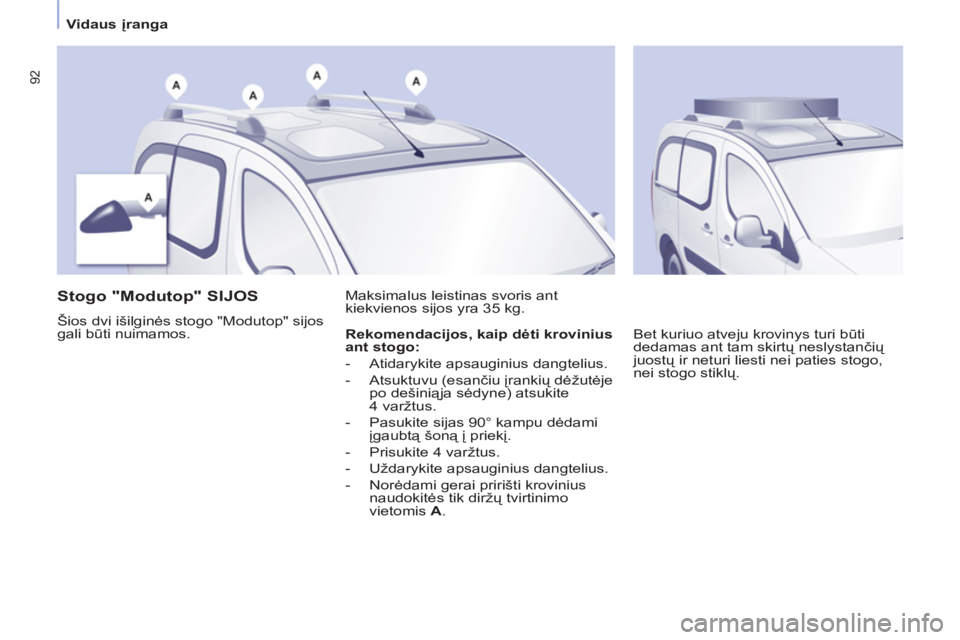

Stogo "Modutop" SIJOS

Šios dvi išilginės stogo "Modutop" sijos
gali būti nuimamos. Maksimalus leistinas svoris ant
kiekvienos sijos yra 35 kg.
Bet kuriuo atveju krovinys turi būti
dedamas ant tam skirtų neslystančių
juostų ir neturi liesti nei paties stogo,
nei stogo stiklų.
Rekomendacijos, kaip dėti krovinius
ant stogo:



- Atidarykite apsauginius dangtelius.

- Atsuktuvu (esančiu įrankių dėžutėje
po dešiniąja sėdyne) atsukite
4 varžtus.

- Pasukite sijas 90° kampu dėdami
įgaubtą šoną į priekį.

- Prisukite 4 varžtus.

- Uždarykite apsauginius dangtelius.

- Norėdami gerai pririšti krovinius
naudokitės tik diržų tvirtinimo
vietomis A
.

93
ERGONOMI
JA ir
KOMFORTASr
3
Vidaus įranga

IŠORINĖS STOGO SIJOS

Jei ant šių stogo sijų pritvirtinate skersines stogo sijas, laikykitės jų gamintojo
leistino svorio normų ir neviršykite 75 Kg.

94


Vidaus įranga


Automatinis įjungimas ir išjungimas
Priekinis plafonas įsijungia ištraukus
kontakto raktą, atrakinus automobilį,
atidarius kurias nors iš priekinių durų ir
nustatant automobilio vietą distanciniu
valdymu.
Jis užgęsta palaipsniui, įjungus
kontaktą ir užrakinus automobilį. Priekinės vietos: užsidega
atidarius kurias nors priekines
duris. Jie įjungiami ir išjungiami rankiniu
jungikliu, įjungus kontaktą.

Galinėse vietose: užsidega
atidarius kurias nors galines
duris.
Jei durys lieka atdaros keletą
minučių, plafonai užgęsta.
Nuolat išjungtas. Dega nuolat, įjungus
uždegimo kontaktą.
Priekinis plafonas

PLAFONAI


Galinis plafonas

Individualūs priekiniai skaitymo šviestuvai

95
ERGONOMI
JA ir
KOMFORTASr
3
Vidaus įranga

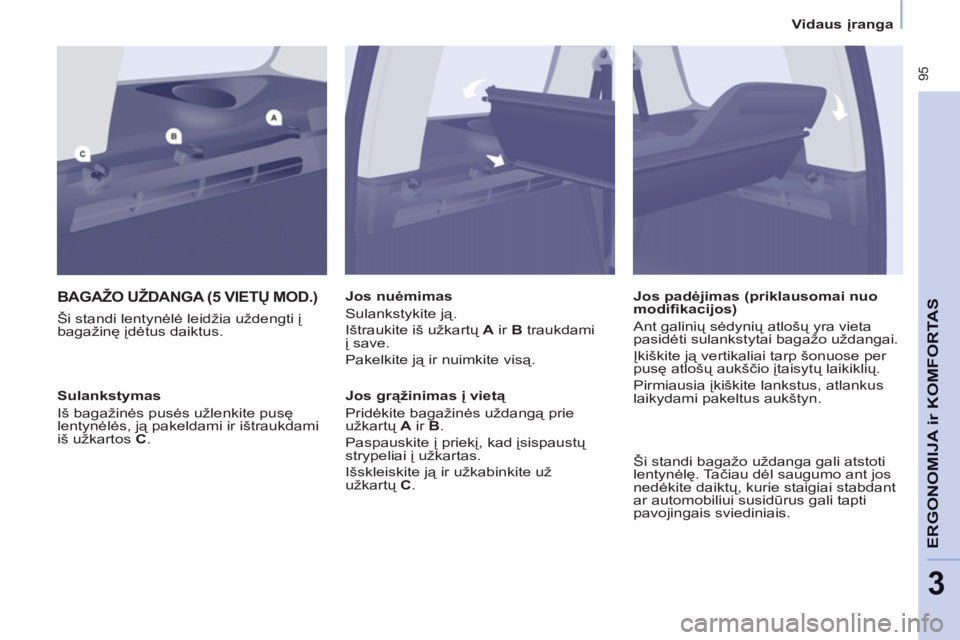

BAGAŽO UŽDANGA (5 VIETŲ MOD.)


Ši standi lentynėlė leidžia uždengti į
bagažinę įdėtus daiktus.
Jos nuėmimas
Sulankstykite ją.
Ištraukite iš užkartų A
ir B
traukdami
į save.
Pakelkite ją ir nuimkite visą.

Jos grąžinimas į vietą
Pridėkite bagažinės uždangą prie
užkartų A
ir B
.
Paspauskite į priekį, kad įsispaustų
strypeliai į užkartas.
Išskleiskite ją ir užkabinkite už
užkartų C
.
Sulankstymas
Iš bagažinės pusės užlenkite pusę
lentynėlės, ją
pakeldami ir ištraukdami
iš užkartos C
.
Jos padėjimas (priklausomai nuo
modifi kacijos)
Ant galinių sėdynių atlošų yra vieta
pasidėti sulankstytai bagažo uždangai.
Įkiškite ją vertikaliai tarp šonuose per
pusę atlošų aukščio įtaisytų laikiklių.
Pirmiausia įkiškite lankstus, atlankus
laikydami pakeltus aukštyn.

Ši standi bagažo uždanga gali atstoti
lentynėlę. Tačiau dėl saugumo ant jos
nedėkite daiktų, kurie staigiai stabdant
ar automobiliui susidūrus gali tapti
pavojingais sviediniais.

96


Vidaus įranga

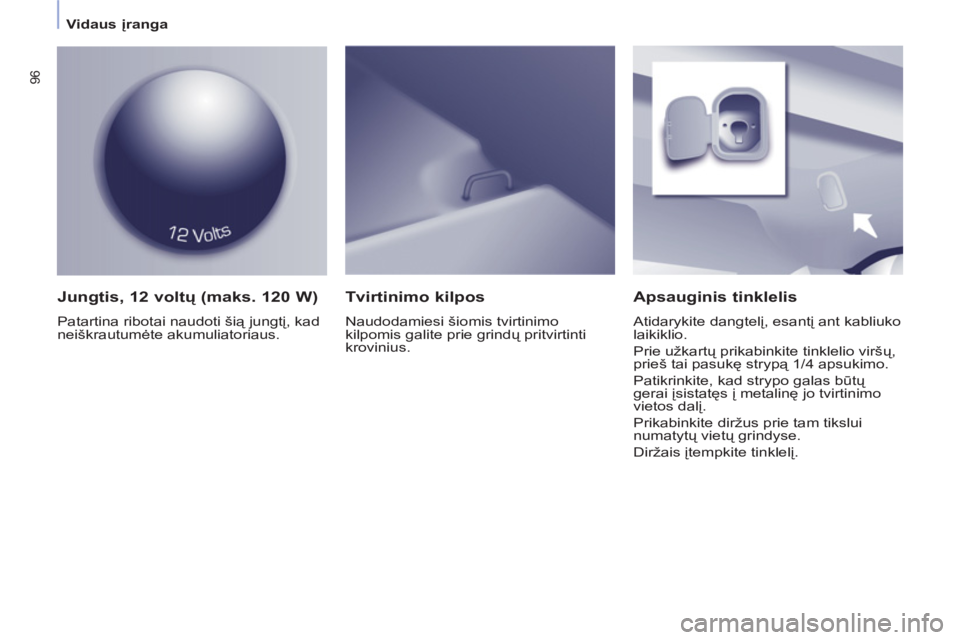

Jungtis, 12 voltų (maks. 120 W)

Patartina ribotai naudoti šią jungtį, kad
neiškrautumėte akumuliatoriaus.


Apsauginis tinklelis

Atidarykite dangtelį, esantį ant kabliuko
laikiklio.
Prie užkartų prikabinkite tinklelio viršų,
prieš tai pasukę strypą 1/4 apsukimo.
Patikrinkite, kad strypo galas būtų
gerai įsistatęs į metalinę jo tvirtinimo
vietos dalį.
Prikabinkite diržus prie tam tikslui
numatytų vietų grindyse.
Diržais įtempkite tinklelį.


Tvirtinimo kilpos

Naudodamiesi šiomis tvirtinimo
kilpomis galite prie grindų pritvirtinti
krovinius.

97
ERGONOMIJ
A ir
KOMFORTASr
3
Vidaus įranga

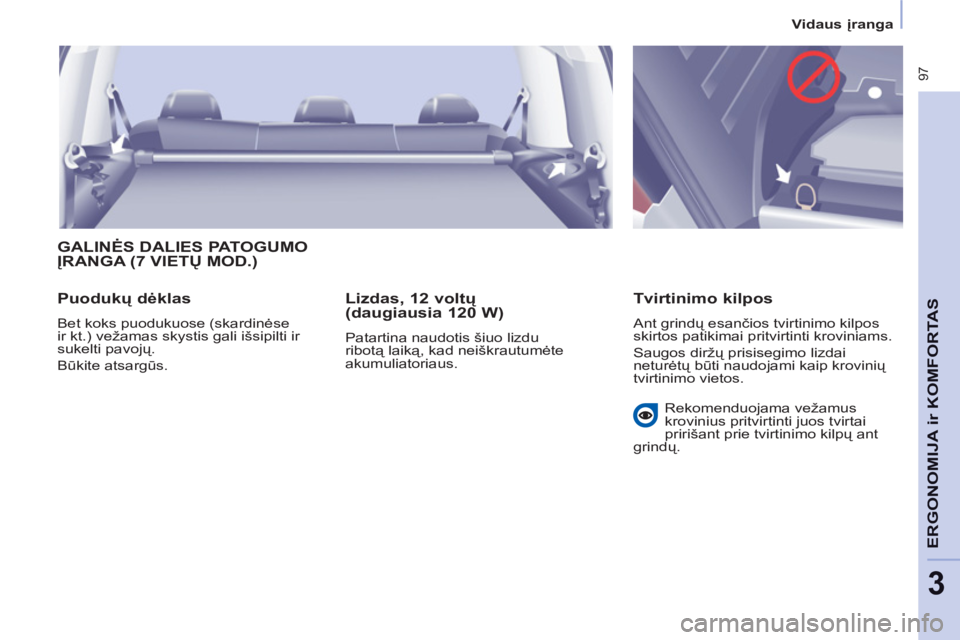

GALINĖS DALIES PATOGUMO ĮRANGA (7 VIETŲ MOD.)


Puodukų dėklas

Bet koks puodukuose (skardinėse
ir kt.) vežamas skystis gali išsipilti ir
sukelti pavojų.
Būkite atsargūs.


Lizdas, 12 voltų
(daugiausia 120 W)
Patartina naudotis šiuo lizdu
ribotą laiką, kad neiškrautumėte
akumuliatoriaus.


Tvirtinimo kilpos

Ant grindų esančios tvirtinimo kilpos
skirtos patikimai pritvirtinti kroviniams.
Saugos diržų prisisegimo lizdai
neturėtų būti naudojami kaip krovinių
tvirtinimo vietos.
Rekomenduojama vežamus
krovinius pritvirtinti juos tvirtai
pririšant prie tvirtinimo kilpų ant
grindų.

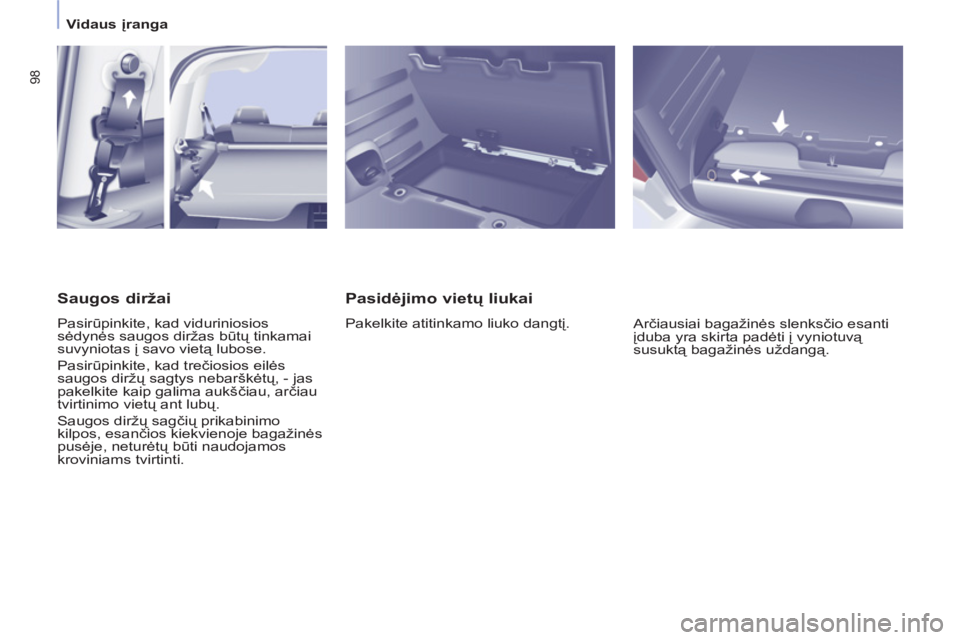

98


Vidaus įranga



Pasidėjimo vietų liukai

Pakelkite atitinkamo liuko dangtį.
Arčiausiai bagažinės slenksčio esanti
įduba yra skirta padėti į vyniotuvą
susuktą bagažinės uždangą.


Saugos diržai

Pasirūpinkite, kad viduriniosios
sėdynės saugos diržas būtų tinkamai
suvyniotas į savo vietą lubose.
Pasirūpinkite, kad trečiosios eilės
saugos diržų sagtys nebarškėtų, - jas
pakelkite kaip galima aukščiau, arčiau
tvirtinimo vietų ant lubų.
Saugos diržų sagčių prikabinimo
kilpos, esančios kiekvienoje bagažinės
pusėje, neturėtų būti naudojamos
kroviniams tvirtinti.
