CITROEN BERLINGO MULTISPACE 2013 Eksploatavimo vadovas (in Lithuanian)

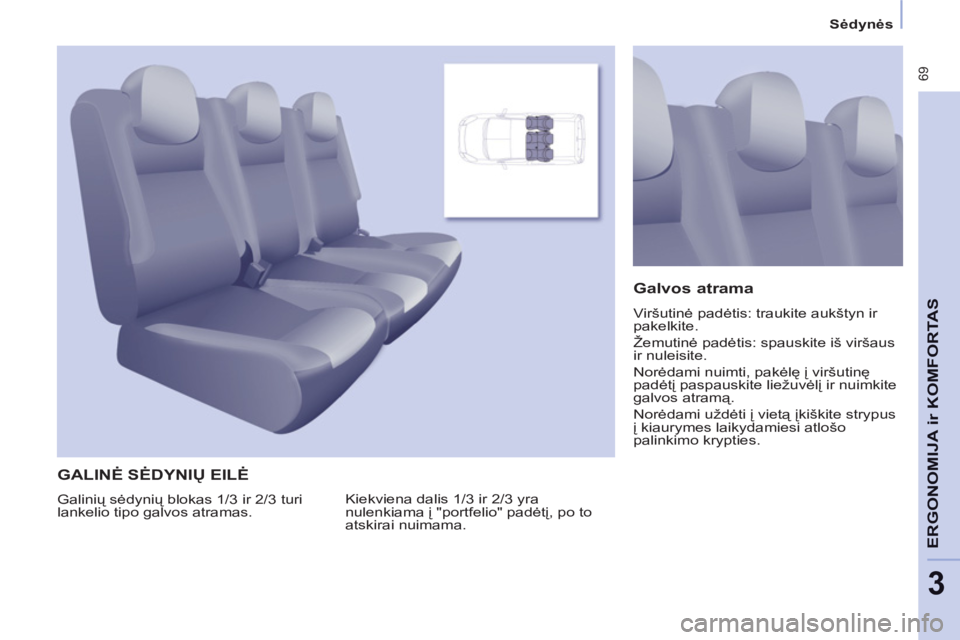

69
ERGONOMIJ
A ir
KOMFORTASr
3


Sėdynės


GALINĖ SĖDYNIŲ EILĖ

Kiekviena dalis 1/3 ir 2/3 yra
nulenkiama į "portfelio" padėtį, po to
atskirai nuimama.

Galvos atrama

Viršutinė padėtis: traukite aukštyn ir
pakelkite.
Žemutinė padėtis: spauskite iš viršaus
ir nuleisite.
Norėdami nuimti, pakėlę į viršutinę
padėtį paspauskite liežuvėlį ir nuimkite
galvos atramą.
Norėdami uždėti į vietą įkiškite strypus
į kiaurymes laikydamiesi atlošo
palinkimo krypties.
Galinių sėdynių blokas 1/3 ir 2/3 turi
lankelio tipo galvos atramas.

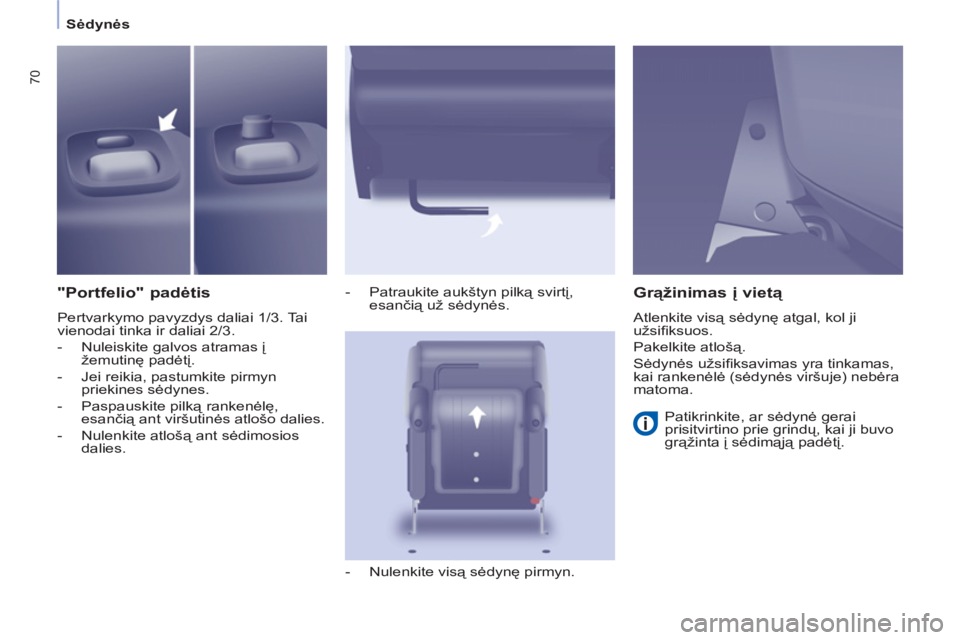

70
Sėdynės


"Portfelio" padėtis

Pertvarkymo pavyzdys daliai 1/3. Tai
vienodai tinka ir daliai 2/3.


- Nuleiskite galvos atramas į
žemutinę padėtį.

- Jei reikia, pastumkite pirmyn
priekines sėdynes.

- Paspauskite pilką rankenėlę,
esančią ant viršutinės atlošo dalies.

- Nulenkite atlošą ant sėdimosios
dalies.
- Patraukite aukštyn pilką svirtį,
esančią už sėdynės.

- Nulenkite visą sėdynę pirmyn.



Grąžinimas į vietą

Atlenkite visą sėdynę atgal, kol ji
užsifi ksuos.
Pakelkite atlošą.
Sėdynės užsifi ksavimas yra tinkamas,
kai rankenėlė (sėdynės viršuje) nebėra
matoma.
Patikrinkite, ar sėdynė gerai
prisitvirtino prie grindų, kai ji buvo
grąžinta į sėdimąją padėtį.

71
ERGONOMI
JA ir
KOMFORTASr
3


Sėdynės



Sėdynių bloko nuėmimas



- Jei reikia, pastumkite pirmyn
priekines sėdynes.

- Nulenkite sėdynių bloką (dalį 1/3
ir/arba 2/3) į "portfelio" padėtį.


Sėdynių bloko grąžinimas į vietą



- Priderinkite sėdynių bloką (dalį 1/3
ir/arba 2/3) vertikaliai.

- Įstatykite kabliukus tarp dviejų sijų.

- Nulenkite sėdynę atgal.
Apie "portfelio" padėtį skaitykite
aukščiau. Norėdami grąžinti sėdynių bloką
(dalį 1/3 ir/arba 2/3) į sėdimąją
padėtį, skaitykite apie "portfelio"
padėtį, aprašytą aukščiau.

- Palenkite sėdynes maždaug 45°
kampu atgal.

- Kelkite sėdynių bloką vertikaliai
iki
užsikabinimo fi ksatorių galo.

- Pastatykite sėdyni
ų bloką
atversdami jį į priekį, po to
nuimkite jį.

72
Sėdynės

GALINĖS SĖDYNĖS (5 VIETŲ MOD.)
Galvos atrama

Viršutinė padėtis: kelkite ją traukdami
aukštyn.
Apatinė padėtis: spauskite ją iš viršaus
ir nuleiskite.
Norėdami nuimti, pakėlę į viršutinę
padėtį spauskite liežuvėlį ir nuimkite
galvos atramą.
Norėdami grąžinti į vietą įkiškite
strypus į kiaurymes laikydamiesi atlošo
palinkimo krypties.
Kiekviena sėdynė gali būti nuimama
atskirai.
Kiekvieną kartą grąžindami sėdynę į
sėdimąją padėtį arba uždėdami po to,
kai ji buvo nuimta, patikrinkite, kad ji
būtų gerai prisitvirtinusi prie grindų.

Trys galinės atskiros sėdynės turi
lankelio tipo galvos atramas.
Vidurinės sėdynės atlošas, nulenktas
ant sėdimosios dalies, tinka kaip
staliukas su puodukų dėklais.

73
ERGONOMI
JA ir
KOMFORTASr
3


Sėdynės



Atlošo palinkimas



- Naudodamiesi rankenėle
prisiderinkite atlošo palinkimo kampą.



Atlošo nulenkimas į staliuko
padėtį



- Patraukite rankenėlę ir nulenkite
atlošą ant sėdimosios dalies.
Ant staliuko nedėkite kietų arba
sunkių daiktų. Staigiai stabdant arba
automobiliui susidūrus jie gali tapti
pavojingais sviediniais.


Atlošo grąžinimas į vietą



- Atkabinkite atlošą traukdami už
rankenėlės, po to grąžinkite jį į jo
pradinę padėtį.
Grąžinę atlošą į vietą patikrinkite, ar jis
gerai užsikabino.


Sėdynės nulenkimas į
"portfelio" padėtį



- Patraukite rankenėlę ir nulenkite
sėdynę į staliuko padėtį.

- Patraukite aukštyn skersinį, esantį
už sėdynės, kad atkabintumėte
galines tvirtinimo kilpas.

- Nulenkite visą sėdynę į priekį, kol ji
užsifi ksuos.



Sėdynės grąžinimas į vietą



- Paspauskite raudoną rankenėlę.

- Atlenkite sėdynę, kad ji užsikabintų
už galinių tvirtinimo vietų.

- Patraukite rankenėlę ir pakelkite
atlošą.
Patikrinkite, ar sėdynė gerai užsifi ksavo.

74
Sėdynės


Sėdynės nuėmimas



- Jei reikia, patraukite pirmyn
priekines sėdynes ir nuleiskite
galvos atramą.

- Nulenkite sėdynę į "portfelio"
padėtį.


Tinkamas naudojimasis

Atlikdami įvairius pertvarkymus:


- nelaikykite nuimtos galvos atramos
jos nepadėję ir nepritvirtinę prie
kokios nors atramos,

- patikrinkite, kad saugos diržai
visada būtų prienami ir lengvai
prisisegami keleivių,

- keleivis neturi važiuoti tinkamai
neprisiderinęs ir neprisisegęs
savojo saugos diržo.

Skaitykite aukščiau esantį skirsnį
"Sėdynės nulenkimas į "portfelio"
padėtį".

- Paspauskite raudonąją svirtelę ir
atkabinkite priekines kojas.

- Neatleisdami svirtelės, palenkite
sėdynės bloką 45° kampu atgal.

- Atleiskite svirtelę.

- Kelkite sėdynę vertikaliai
iki
užsikabinimo fi ksatorių galo.

- Pastatykite sėdynę
atversdami ją į
priekį, po to nuimkite ją.



Sėdynės grąžinimas į vietą



- Palenkite sėdynę 45° kampu į
priekį.

- Įstatykite kabliukus tarp dviejų
svirčių.

- Atlenkite sėdynę, kad ji užsikabintų
už galinių tvirtinimo vietų.

- Traukite rankenėlę ir grąžinkite
atlošą į pradinę padėtį.

- Pakelkite galvos atramą.
Patikrinkite, kad joks daiktas
neužkimštų tvirtinimo vietų įdubų
ir netrukdytų tinkamam sėdynių
prisitvirtinimui.

75
ERGONOMI
JA ir
KOMFORTASr
3


Sėdynės



Galvos atrama

Ji yra lankelio tipo.
Viršutinė padėtis: paspauskite liežuvėlį,
atitraukite galvos atramą ir pakelkite ją.
Žemutinė padėtis: paspauskite
liežuvėlį, spauskite iš viršaus ir
nuleisite galvos atramą.
Nuėmimas: pakelkite galvos atramą
į viršutinę padėtį, atitraukite ją ir
nuimkite.
Padėkite ją automobilyje ir pritvirtinkite.
Uždėjimas į vietą: įkiškite galvos
atramos strypus į kiaurymes
laikydamiesi atlošo palinkimo krypties.
Kiekviena sėdynė gali būti nuimta ir
turi būti vėl uždėta nustatytoje vietoje,
paženklintoje etikete.
Antrosios ir trečiosios eilės sėdynės
yra atskiros ir gali būti pertvarkomos.

GALINĖS SĖDYNĖS (7 VIETŲ MOD.)

76
Sėdynės

Šoninė kairioji sėdynė



Antrosios eilės sėdynių tipai

Tr ečiosios eilės sėdynių tipai


Vidurinioji sėdynė

Šoninė dešinioji sėdynė



Šoninė dešinioji sėdynė



Šoninė kairioji sėdynė

77
ERGONOMI
JA ir
KOMFORTASr
3


Sėdynės


Atlošo palinkimas


- Naudodamiesi rankenėle
prisiderinkite palinkimo kampą.


Sėdynės nulenkimas į staliuko padėtį


- Nuleiskite galvos atramą iki galo.

- Naudodamiesi rankenėle nulenkite
atlošą ant sėdimosios dalies.

Atlošo grąžinimas į vietą


- Atkabinkite atlošą traukdami už
rankenėlės, po to grąžinkite jį į jo
pradinę padėtį.
Patikrinkite, ar sėdynė gerai
prisitvirtino.

Sėdynės nulenkimas į "portfelio"
padėtį


- Nulenkite sėdynę į staliuko padėtį.

- Patraukite raudoną dirželį, esantį
už sėdynės, kad atkabintumėte
sėdynės kojas nuo tvirtinimo vietų
grindyse.

- Nulenkite visą sėdynę į priekį.



Antrosios eilės sėdynės pertvarkymas

Sėdynės grąžinimas į vietą


- Atlenkite visą sėdynę atgal.
Prieš atlenkdami sėdynę
pasirūpinkite:


- kad trečiojoje eilėje sėdinčio
keleivio kojos neuždengtų
sėdynės tvirtinimo vietos
grindyse,

- kad sėdynė gerai prisikabintų
prie grindų,

- kad keleivis galėtų tinkamai
naudotis saugos diržu.

78
Sėdynės


Tr ečiosios eilės sėdynės pertvarkymas


Atlošo nulenkimas į staliuko padėtį


- Nuleiskite iki galo galvos atramą.

- Naudodamiesi rankenėle nulenkite
sėdynės atlošą ant sėdimosios
dalies.


Atlošo grąžinimas į vietą


- Traukdami rankenėlę atsklęskite
atlošą, po to grąžinkite atlošą į jo
pradinę vietą.
Patikrinkite, ar sėdynė gerai
prisitvirtino.
Sėdynės grąžinimas į vietą


- Pastumkite raudoną rankenėlę.

- Atlenkite visą sėdynę atgal. Sėdynės nulenkimas į "portfelio"
padėtį


- Nulenkite sėdynę į staliuko padėtį.

- Patraukite aukštyn svirtį su raudonu
dirželiu, esančią už sėdynės,
ir ištraukite sėdynės kojas iš jų
tvirtinimo vietų grindyse.

- Nulenkite visą sėdynę į priekį.
Pasirūpinkite:


- kad sėdynė gerai prisitvirtintų
prie grindų,

- kad keleivis galėtų tinkamai
naudotis saugos diržu.
