CITROEN BERLINGO MULTISPACE 2013 Eksploatavimo vadovas (in Lithuanian)

159
SKUBI PAGALB
A
7
Saugiklio pakeitimas

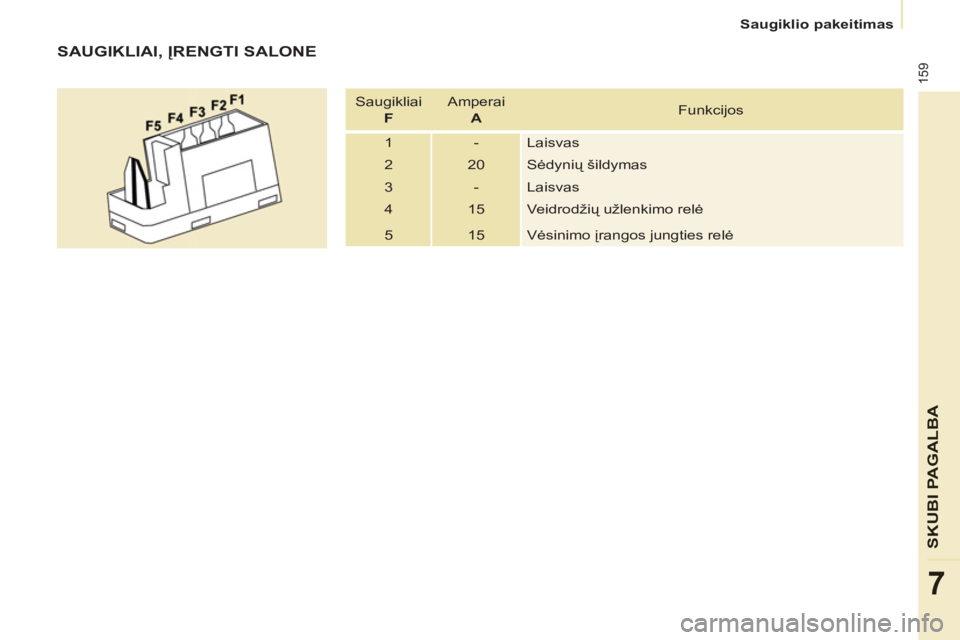

SAUGIKLIAI, ĮRENGTI SALONE

Saugikliai
F
Amperai
A
Funkcijos
1 - Laisvas
2 20 Sėdynių šildymas
3 - Laisvas
4 15 Veidrodžių užlenkimo relė
5 15 Vėsinimo įrangos jungties relė

160


Saugiklio pakeitimas

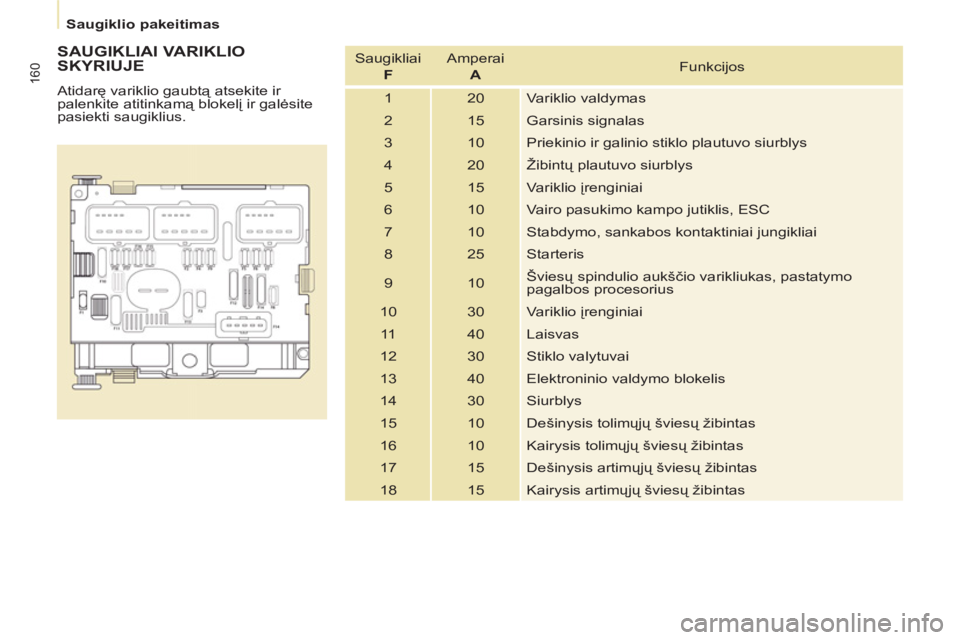

SAUGIKLIAI VARIKLIO
SKYRIUJE
Atidarę variklio gaubtą atsekite ir
palenkite atitinkamą blokelį ir galėsite
pasiekti saugiklius. Saugikliai

F
Amperai
A
Funkcijos
1 20 Variklio valdymas
2 15 Garsinis signalas
3 10 Priekinio ir galinio stiklo plautuvo siurblys
4 20 Žibintų plautuvo siurblys
5 15 Variklio įrenginiai
6 10 Vairo pasukimo kampo jutiklis, ESC
7 10 Stabdymo, sankabos kontaktiniai jungikliai
8 25 Starteris
9 10 Šviesų spindulio aukščio varikliukas, pastatymo
pagalbos procesorius
10 30 Variklio įrenginiai
11 40 Laisvas
12 30 Stiklo valytuvai
13 40 Elektroninio valdymo blokelis
14 30 Siurblys
15 10 Dešinysis tolim
ųjų šviesų žibintas
16 10 Kairysis tolimųjų šviesų žibintas
17 15 Dešinysis artimųjų šviesų žibintas
18 15 Kairysis artimųjų šviesų žibintas

161
SKUBI PAGALB
A
7

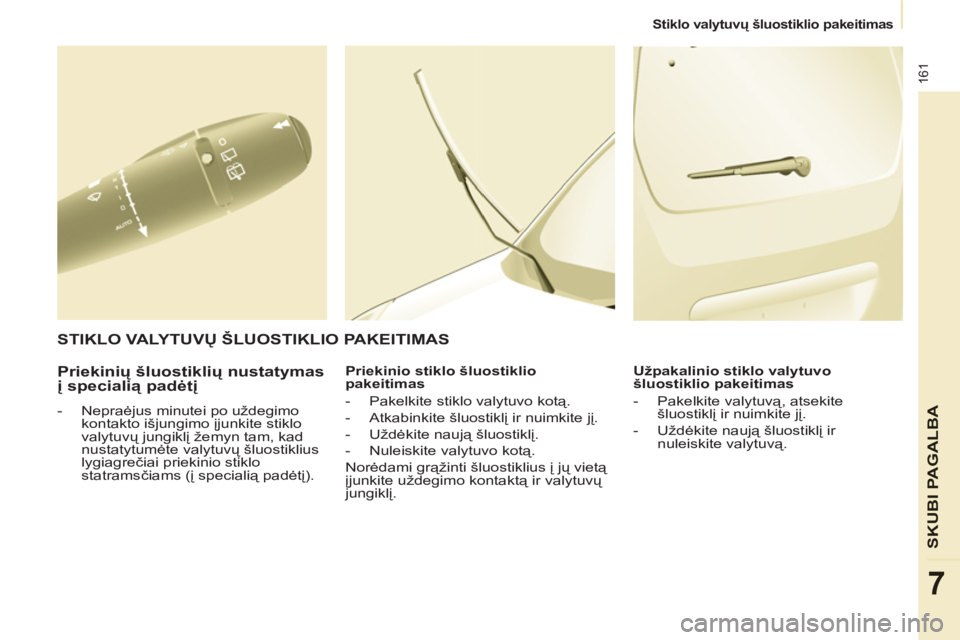

Stiklo valytuvų šluostiklio pakeitimas


Priekinių šluostiklių nustatymas
į specialią padėtį



- Nepraėjus minutei po uždegimo
kontakto išjungimo įjunkite stiklo
valytuvų jungiklį žemyn tam, kad
nustatytumėte valytuvų šluostiklius
lygiagrečiai priekinio stiklo
statramsčiams (į specialią padėtį).
Priekinio stiklo šluostiklio
pakeitimas


- Pakelkite stiklo valytuvo kotą.

- Atkabinkite šluostiklį ir nuimkite jį.

- Uždėkite naują šluostiklį.

- Nuleiskite valytuvo kotą.
Norėdami grąžinti šluostiklius į jų vietą
įjunkite uždegimo kontaktą ir valytuvų
jungiklį.
Užpakalinio stiklo valytuvo
šluostiklio pakeitimas


- Pakelkite valytuvą, atsekite
šluostiklį ir nuimkite jį.

- Uždė
kite naują šluostiklį ir
nuleiskite valytuvą.



STIKLO VALYTUVŲ

162

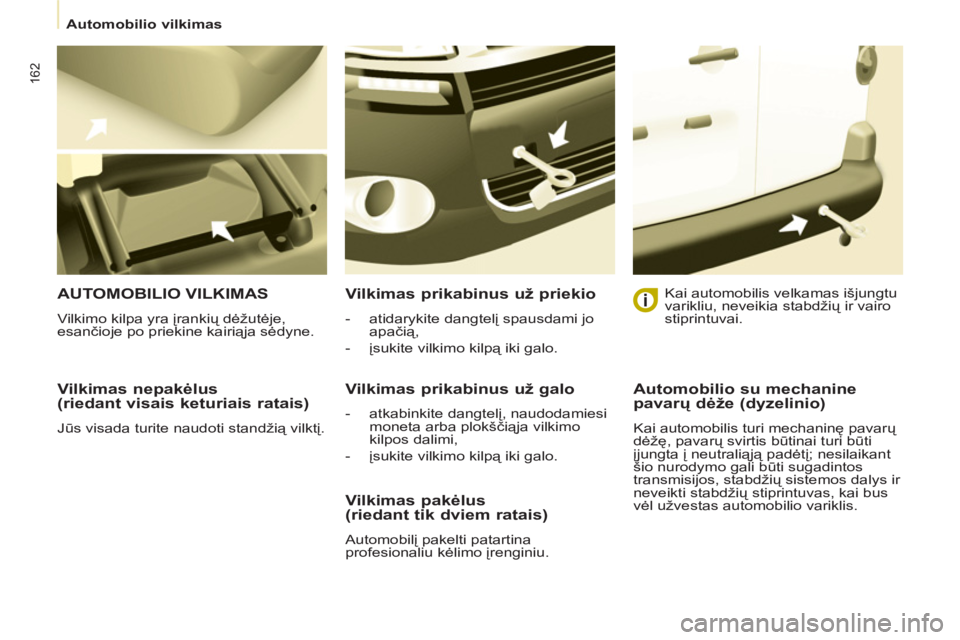

Automobilio vilkimas



Vilkimas nepakėlus
(riedant visais keturiais ratais)
Jūs visada turite naudoti standžią vilktį.

AUTOMOBILIO VILKIMAS

Vilkimo kilpa yra įrankių dėžutėje,
esančioje po priekine kairiąja sėdyne.


Vilkimas prikabinus už priekio



- atidarykite dangtelį spausdami jo
apačią,

- įsukite vilkimo kilpą iki galo.



Vilkimas prikabinus už galo



- atkabinkite dangtelį, naudodamiesi
moneta arba plokščiąja vilkimo
kilpos dalimi,

- įsukite vilkimo kilpą iki galo.

Kai automobilis velkamas išjungtu
varikliu, neveikia stabdžių ir vairo
stiprintuvai.


Vilkimas pakėlus
(riedant tik dviem ratais)
Automobilį pakelti patartina
profesionaliu kėlimo įrenginiu.


Automobilio su mechanine
pavarų dėže (dyzelinio)

Kai automobilis turi mechaninę pavarų
dėžę, pavarų svirtis būtinai turi būti
įjungta į neutraliąją padėtį; nesilaikant
šio nurodymo gali būti sugadintos
transmisijos, stabdžių sistemos dalys ir
neveikti stabdžių stiprintuvas, kai bus
vėl užvestas automobilio variklis.

163

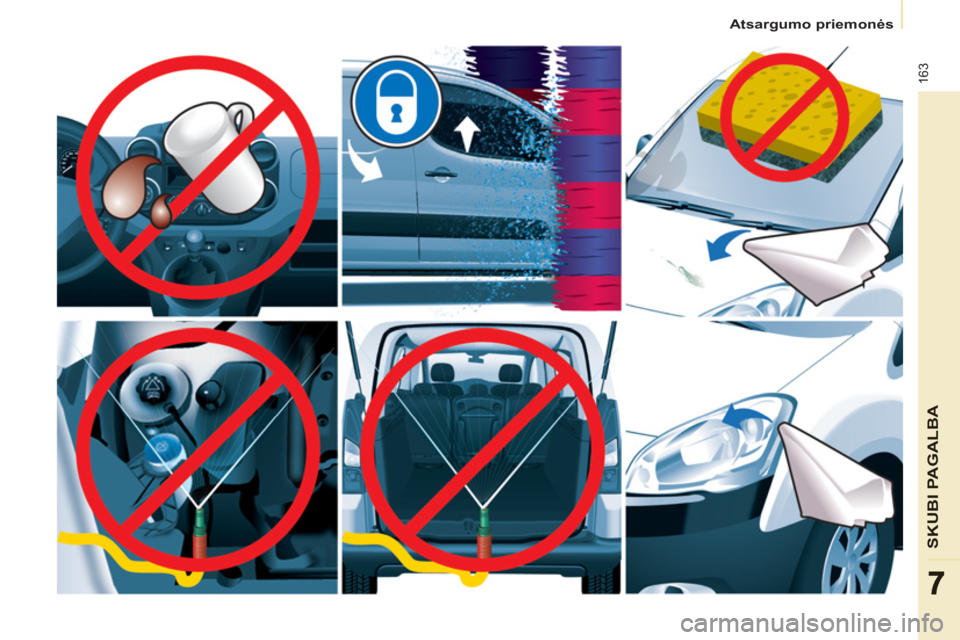

Atsargumo priemonės

SKUBI PAGALB
A
77

164

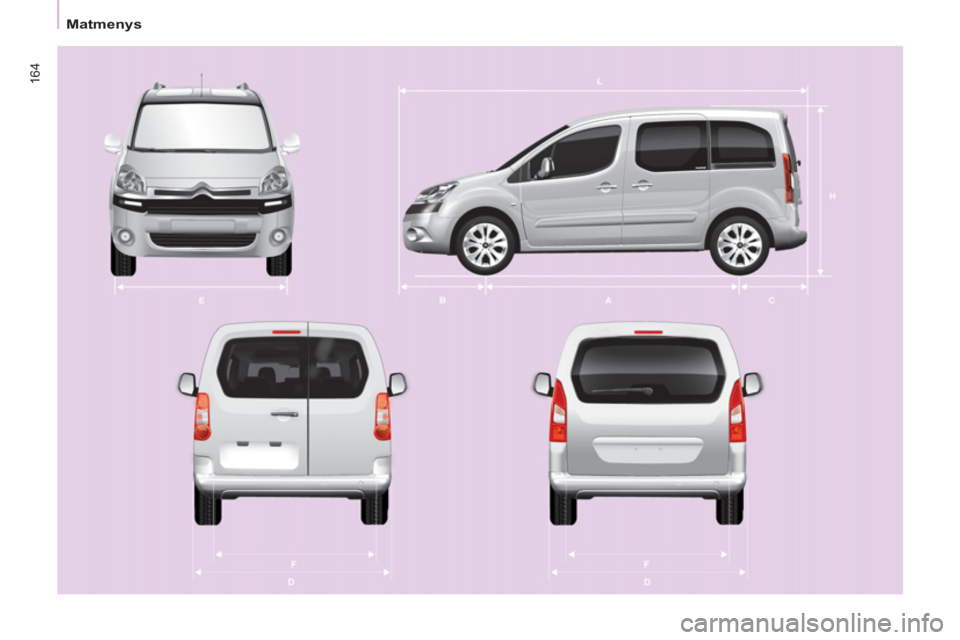

Matmenys

165
Matmenys
TECHNINĖ CHARAKTERISTIKA
8

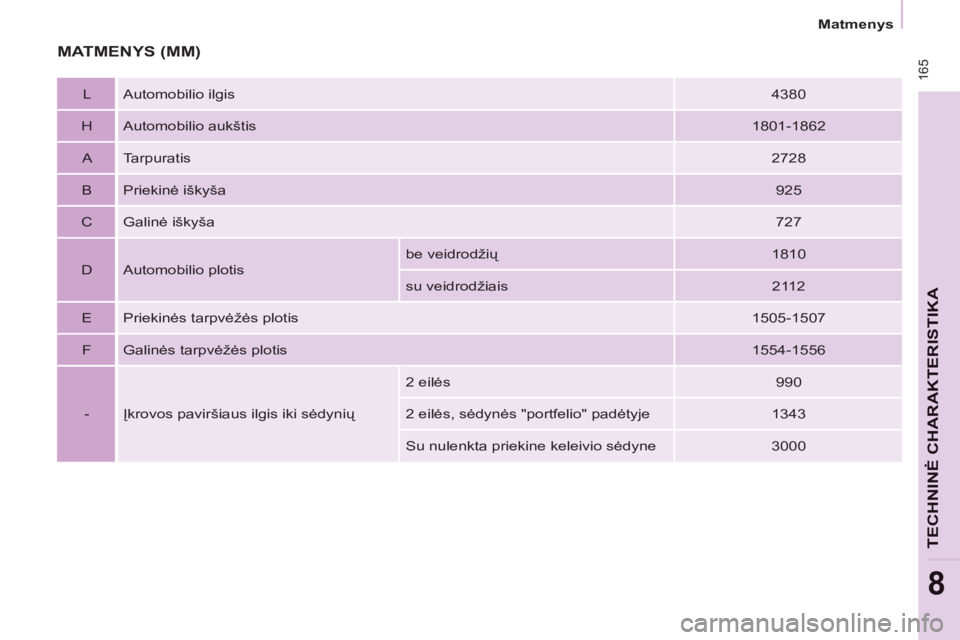

MATMENYS (MM)


L Automobilio ilgis

4380

H Automobilio aukštis
1801-1862

A Tarpuratis

2728

B Priekinė iškyša

925

C Galinė iškyša

727

D Automobilio plotis be veidrodžių
1810
su veidrodžiais
2112

E Priekinės tarpvėžės plotis
1505-1507

F Galinės tarpvėžės plotis
1554-1556

- Įkrovos paviršiaus ilgis iki sėdynių 2 eilės
990
2 eilės, sėdynės "portfelio" padėtyje
1343
Su nulenkta priekine keleivio sė
dyne
3000

166


Matmenys

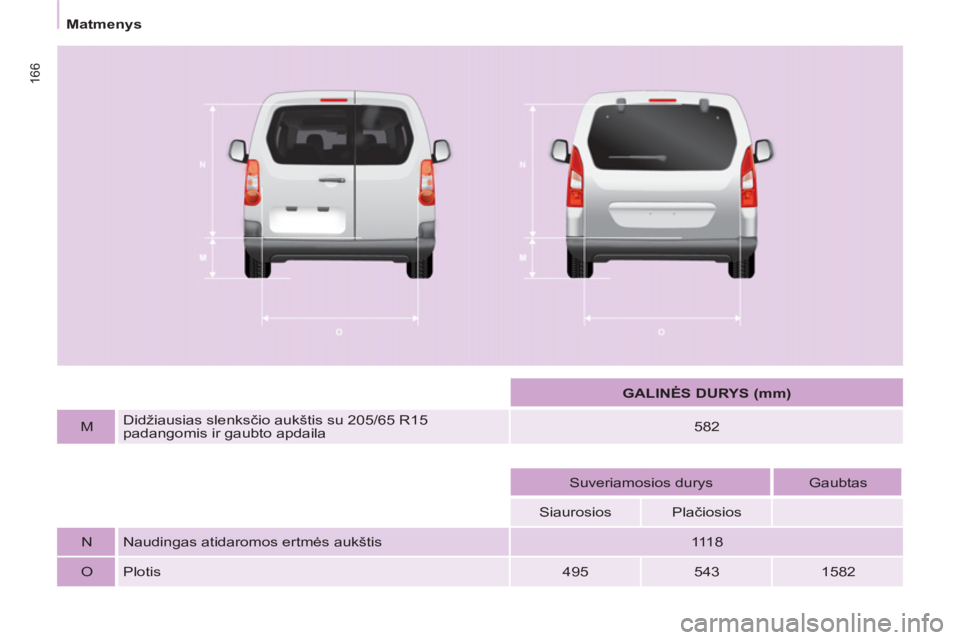

GALINĖS DURYS (mm)



M
Didžiausias slenksčio aukštis su 205/65 R15
padangomis ir gaubto apdaila
582






Suveriamosios durys
Gaubtas

Siaurosios
Plačiosios




N Naudingas atidaromos ertmės aukštis
111 8

O Plotis
495
543
1582

16
7
Matmenys
TECHNINĖ CHARAKTERISTIKA
8

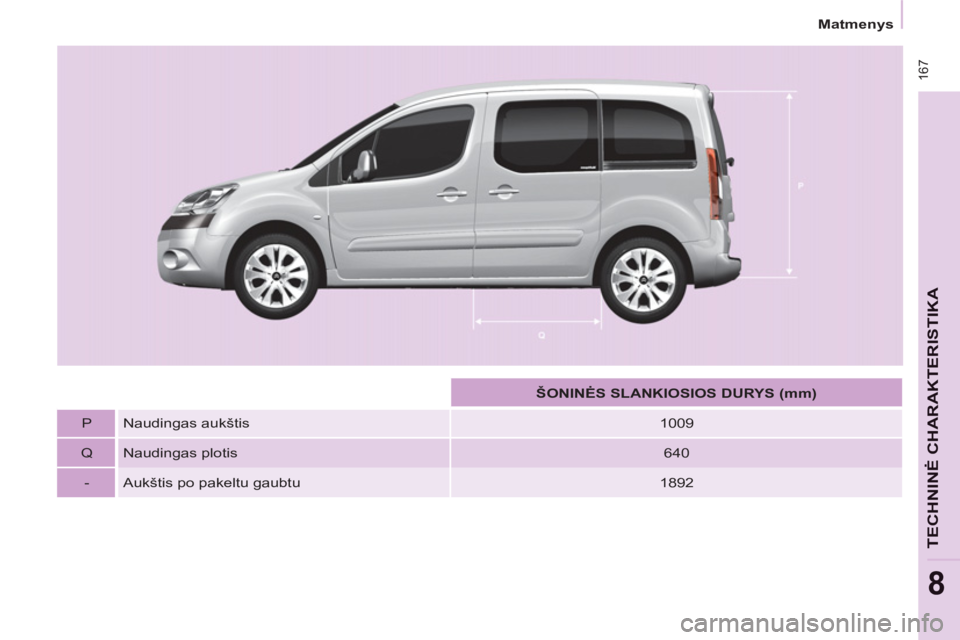

ŠONINĖS SLANKIOSIOS DURYS (mm)



P Naudingas aukštis
1009

Q Naudingas plotis
640

- Aukštis po pakeltu gaubtu
1892

168

Svorio duomenys

AUTOMOBILIO IR PRIEKABOS MASĖS DUOMENYS (KG)

Bendra informacija
Norėdami sužinoti daugiau informacijos
skaitykite savo automobilio registracijos
liudijimą.
Reikia laikytis šalyje galiojančių eismo
taisyklėse nustatytų leistinų automobilio
masės ir įkrovos normų. Norėdami sužinoti
savo automobilio priekabos vilkimo galimybes
ir didžiausią leistiną bendrą su priekaba masę,
kreipkitės į CITROËN tinklo atstovybę.

Priekabos su stabdžiais masė gali būti
padidinta tiek, kiek sumažinama krauto
automobilio masė, tačiau neviršijant
bendros leistinos automobilio su
priekaba masės. Tačiau nepamirškite,
kad velkant priekabą mažai įkrautu
automobiliu gali sumažėti jo
stabilumas.
Kai automobilis velka priekabą,
draudžiama viršyti 80 km/h greitį (reikia
laikytis šalyje galiojančių kelių eismo
taisyklių). Pakilus aplinkos oro temperatūrai gali
sumažėti automobilio galingumas, taip
apsaugant variklį; kai aplinkos
oro temperatūra pakyla aukščiau kaip
37 °C, sumažinkite priekabos masę.
Važiavimui parengto automobilio
masė (MOM) yra tuščio automobilio
masė + vairuotojas (75 kg) + 90%
pripildytas degalų bakas.
Nurodyti bendros automobilio su
priekaba masės duomenys galioja ne
didesniam kaip 1000 metrų aukščiui;
nurodyta velkamos priekabos masė
turi būti sumažinta 10 % kiekvienam
papildomam 1000 metrų aukščio.
