CITROEN BERLINGO MULTISPACE 2013 Eksploatavimo vadovas (in Lithuanian)

149
SKUBI PAGALB
A
7

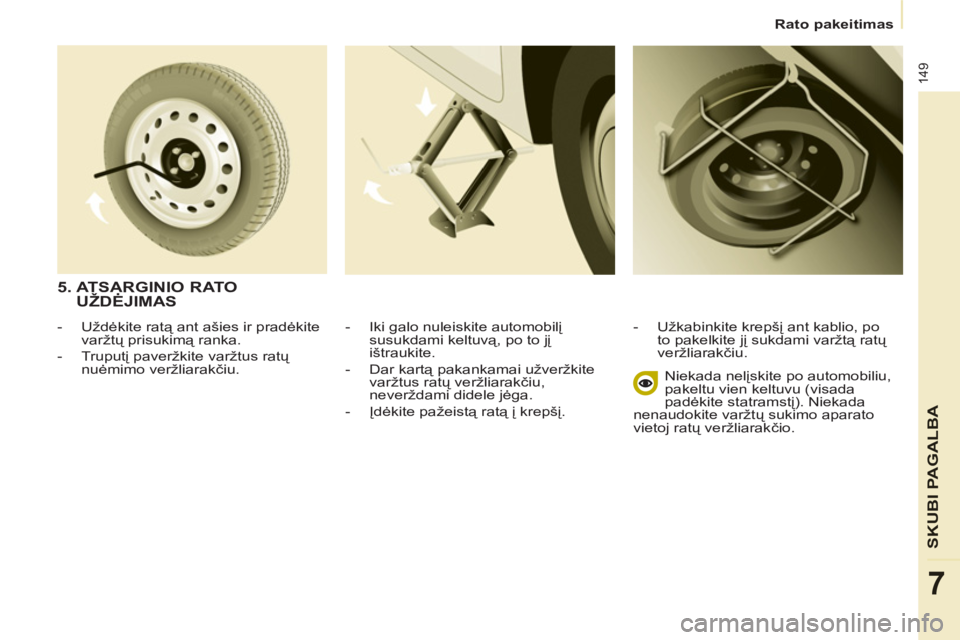

Rato pakeitimas

- Iki galo nuleiskite automobilį
susukdami keltuvą, po to jį
ištraukite.

- Dar kartą pakankamai užveržkite
varžtus ratų veržliarakčiu,
neverždami didele jėga.

- Įdėkite pažeistą ratą į krepšį.
- Užkabinkite krepšį ant kablio, po
to pakelkite jį sukdami varžtą ratų
veržliarakčiu.
Niekada nelįskite po automobiliu,
pakeltu vien keltuvu (visada
padėkite statramstį). Niekada
nenaudokite varžtų sukimo aparato
vietoj ratų veržliarakčio.


5. ATSARGINIO RATO
UŽDĖJIMAS



- Uždėkite ratą ant ašies ir pradėkite
varžtų prisukimą ranka.

- Truputį paveržkite varžtus ratų
nuėmimo veržliarakčiu.

150

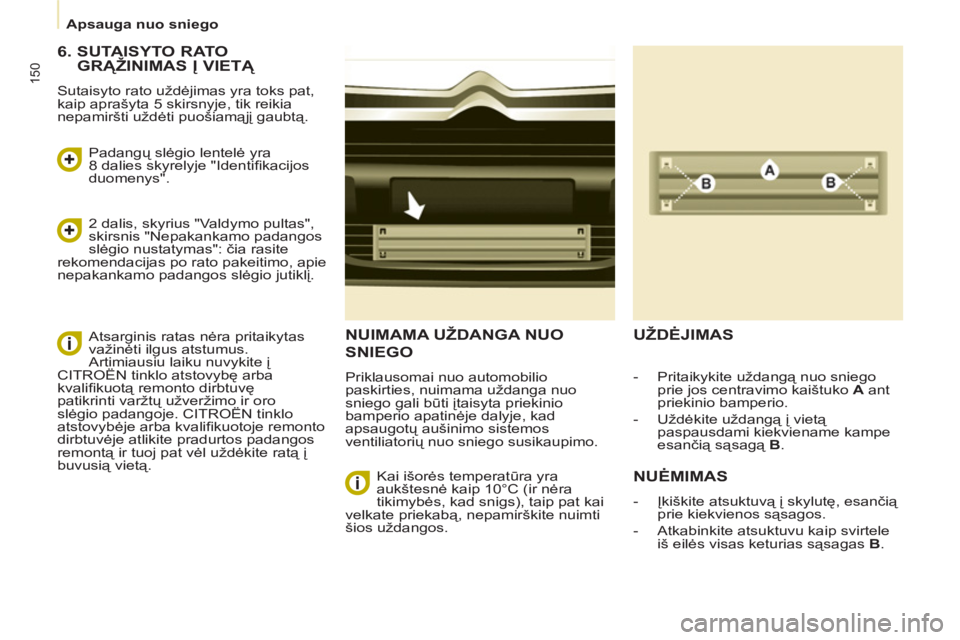

Apsauga nuo sniego
NUIMAMA UŽDANGA NUO
SNIEGO
Priklausomai nuo automobilio
paskirties, nuimama uždanga nuo
sniego gali būti įtaisyta priekinio
bamperio apatinėje dalyje, kad
apsaugotų aušinimo sistemos
ventiliatorių nuo sniego susikaupimo.


UŽDĖJIMAS

NUĖMIMAS



- Įkiškite atsuktuvą į skylutę, esančią
prie kiekvienos sąsagos.

- Atkabinkite atsuktuvu kaip svirtele
iš eilės visas keturias sąsagas B
.


- Pritaikykite uždangą nuo sniego
prie jos centravimo kaištuko A
ant
priekinio bamperio.

- Uždėkite uždangą į vietą
paspausdami kiekviename kampe
esančią sąsagą B
.

Kai išorės temperatūra yra
aukštesnė kaip 10°C (ir nėra
tikimybės, kad snigs), taip pat kai
velkate priekabą, nepamirškite nuimti
šios uždangos.

6. SUTAISYTO RATO
GRĄŽINIMAS Į VIETĄ

Sutaisyto rato uždėjimas yra toks pat,
kaip aprašyta 5 skirsnyje, tik reikia
nepamiršti uždėti puošiamąjį gaubtą.
Padangų slėgio lentelė yra
8 dalies skyrelyje "Identifi kacijos
duomenys".
2 dalis, skyrius "Valdymo pultas",
skirsnis "Nepakankamo padangos
slėgio nustatymas": čia rasite
rekomendacijas po rato pakeitimo, apie
nepakankamo padangos slėgio jutiklį.
Atsarginis ratas nėra pritaikytas
važinėti ilgus atstumus.
Artimiausiu laiku nuvykite į
CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę
patikrinti varžtų užveržimo ir oro
slėgio padangoje. CITROËN tinklo
atstovybėje arba kvalifi kuotoje remonto
dirbtuvėje atlikite pradurtos padangos
remontą ir tuoj pat vėl uždėkite ratą į
buvusią vietą.

151
SKUBI PAGALB
A
7

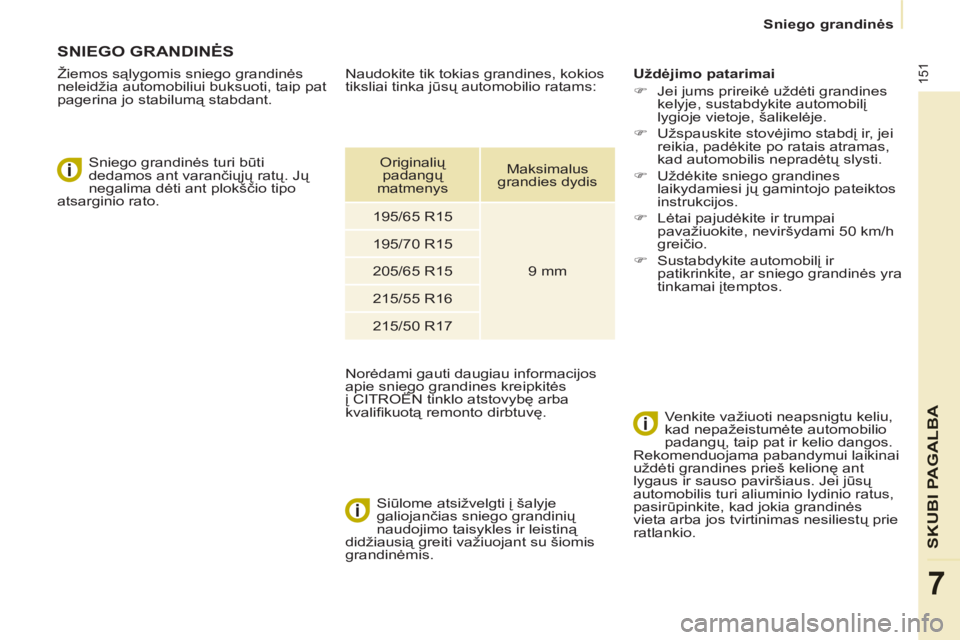

Sniego grandinės
SNIEGO GRANDINĖS


Žiemos sąlygomis sniego grandinės
neleidžia automobiliui buksuoti, taip pat
pagerina jo stabilumą stabdant.

Sniego grandinės turi būti
dedamos ant varančiųjų ratų. Jų
negalima dėti ant plokščio tipo
atsarginio rato.

Siūlome atsižvelgti į šalyje
galiojančias sniego grandinių
naudojimo taisykles ir leistiną
didžiausią greiti važiuojant su šiomis
grandinėmis.
Uždėjimo patarimai


)
Jei jums prireikė uždėti grandines
kelyje, sustabdykite automobilį
lygioje vietoje, šalikelėje.

)
Užspauskite stovėjimo stabdį ir, jei
reikia, padėkite po ratais atramas,
kad automobilis nepradėtų slysti.

)
Uždėkite sniego grandines
laikydamiesi jų gamintojo pateiktos
instrukcijos.

)
Lėtai pajudėkite ir trumpai
pavažiuokite, neviršydami 50 km/h
greičio.

)
Sustabdykite automobilį ir
patikrinkite, ar sniego grandinės yra
tinkamai įtemptos.


Venkite važiuoti neapsnigtu keliu,
kad nepažeistumėte automobilio
padangų, taip pat ir kelio dangos.
Rekomenduojama pabandymui laikinai
uždėti grandines prieš kelionę ant
lygaus ir sauso paviršiaus. Jei jūsų
automobilis turi aliuminio lydinio ratus,
pasirūpinkite, kad jokia grandinės
vieta arba jos tvirtinimas nesiliestų prie
ratlankio.


Naudokite tik tokias grandines, kokios
tiksliai tinka jūsų automobilio ratams:
Norėdami gauti daugiau informacijos
apie sniego grandines kreipkitės
į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.

Originalių
padangų
matmenys
Maksimalus
grandies dydis

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

152

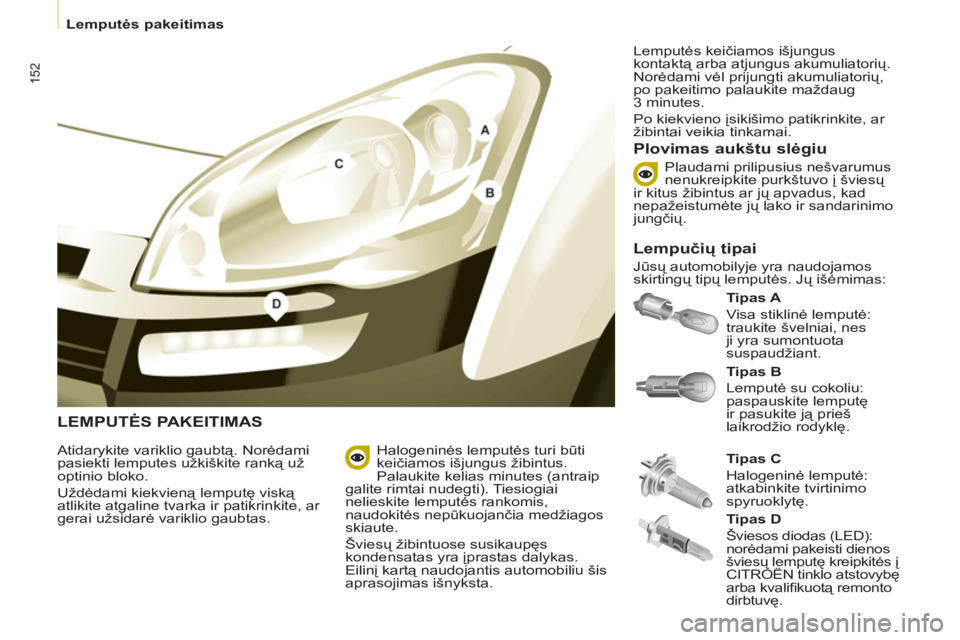

Lemputės pakeitimas


LEMPUTĖS PAKEITIMAS


Tipas A

Visa stiklinė lemputė:
traukite švelniai, nes
ji yra sumontuota
suspaudžiant.

Plovimas aukštu slėgiu


Atidarykite variklio gaubtą. Norėdami
pasiekti lemputes užkiškite ranką už
optinio bloko.
Uždėdami kiekvieną lemputę viską
atlikite atgaline tvarka ir patikrinkite, ar
gerai užsidarė variklio gaubtas.
Tipas C

Halogeninė lemputė:
atkabinkite tvirtinimo
spyruoklytę.
Tipas B

Lemputė su cokoliu:
paspauskite lemputę
ir pasukite ją prieš
laikrodžio rodyklę.

Halogeninės lemputės turi būti
keičiamos išjungus žibintus.
Palaukite kelias minutes (antraip
galite rimtai nudegti). Tiesiogiai
nelieskite lemputės rankomis,
naudokitės nepūkuojančia medžiagos
skiaute.
Šviesų žibintuose susikaupęs
kondensatas yra įprastas dalykas.
Eilinį kartą naudojantis automobiliu šis
aprasojimas išnyksta. Lemputės keičiamos išjungus
kontaktą arba atjungus akumuliatorių.
Nor
ėdami vėl prijungti akumuliatorių,
po pakeitimo palaukite maždaug
3 minutes.
Po kiekvieno įsikišimo patikrinkite, ar
žibintai veikia tinkamai.
Plaudami prilipusius nešvarumus
nenukreipkite purkštuvo į šviesų
ir kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių.


Lempučių tipai

Jūsų automobilyje yra naudojamos
skirtingų tipų lemputės. Jų išėmimas:

Tipas D

Šviesos diodas (LED):
norėdami pakeisti dienos
šviesų lemputę kreipkitės į
CITROËN tinklo atstovybę
arba kvalifi kuotą remonto
dirbtuvę.

153
SKUBI PAGALB
A
7

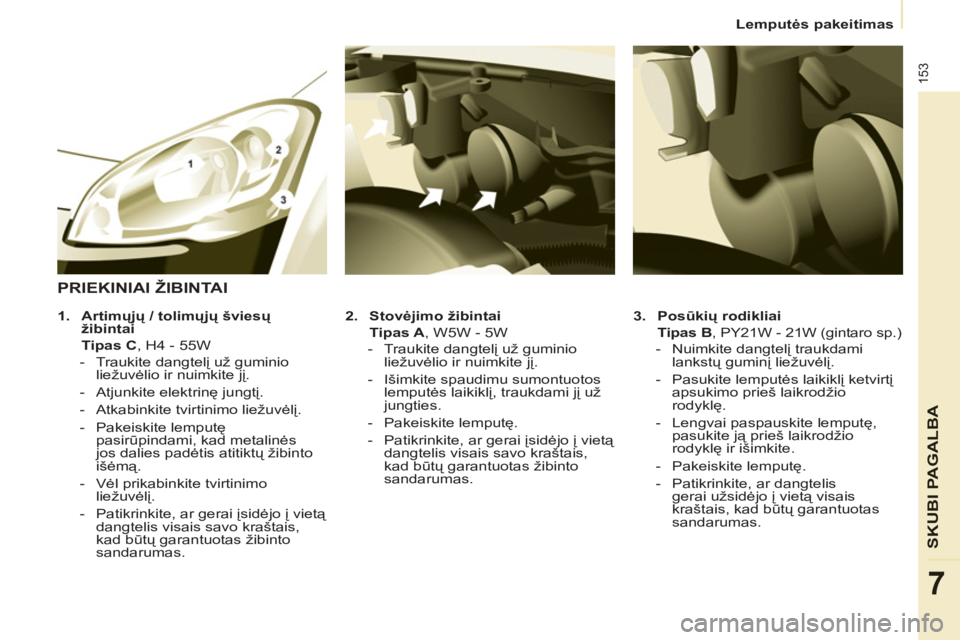

Lemputės pakeitimas

3.
Posūkių rodikliai

Tipas B
, PY21W - 21W (gintaro sp.)


- Nuimkite dangtelį traukdami
lankstų guminį liežuvėlį.

- Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio
rodyklę.

- Lengvai paspauskite lemputę,
pasukite ją prieš laikrodžio
rodyklę ir išimkite.

- Pakeiskite lemputę.

- Patikrinkite, ar dangtelis
gerai užsidėjo į vietą visais
kraštais, kad būtų garantuotas
sandarumas.
2.
Stovėjimo žibintai

Tipas A
, W5W - 5W


- Traukite dangtelį už guminio
liežuvėlio ir nuimkite jį.

- Išimkite spaudimu sumontuotos
lemputė
s laikiklį, traukdami jį už
jungties.

- Pakeiskite lemputę.

- Patikrinkite, ar gerai įsidėjo į vietą
dangtelis visais savo kraštais,
kad būtų garantuotas žibinto
sandarumas.


PRIEKINIAI ŽIBINTAI



1.
Artimųjų / tolimųjų šviesų
žibintai

Tipas C
, H4 - 55W


- Traukite dangtelį už guminio
liežuvėlio ir nuimkite jį.

- Atjunkite elektrinę jungtį.

- Atkabinkite tvirtinimo liežuvėlį.

- Pakeiskite lemputę
pasirūpindami, kad metalinės
jos dalies padėtis atitiktų žibinto
išėmą.

- Vėl prikabinkite tvirtinimo
liežuvėlį.

- Patikrinkite, ar gerai įsidėjo į vietą
dangtelis visais savo kraštais,
kad būtų garantuotas žibinto
sandarumas.

154


Lemputės pakeitimas


4.
Rūko šviesų žibintai

Tipas C
, H1 - 55W


- Atkabinkite tris purvasaugio
tvirtinimo sagtis ir varžtą, esančius
po bamperiu.

- Atitraukite purvasaugį aukštyn.

- Nuimkite rūko žibintą, išsukę varžtą,
pasiekiamą pro bamperyje įrengtą
tam skirtą skylutę, naudodamiesi
atsuktuvu "Torx
© 30".

- Suspaudę gnybtą atkabinkite rūko
žibintą ir jį atpalaiduokite.

- Ištraukite rūko žibintą į išorę.

- Pasukite 1/4 apsukimo geltoną
gaubtą ir jį atidarykite.

- Išskėskite sąsagas, kurios iš vienos
ir kitos pusės spaudžia lemputės
cokolį, ir atpalaiduokite lemputę.

- Išimkite lemputę traukdami ją išilgai.

- Įkiškite naują lemputę, vėl
suspauskite sąsagas aplink jos
cokolį ir uždėkite į vietą optinį bloką
ir purvasaugį atlikdami veiksmus
atgaline tvarka.



ŠONINIAI POSŪKIŲ RODIKLIAI


Tipas A
, WY5W - 5W (gintaro sp.)


- Spauskite posūkių rodiklį
automobilio galo link ir ištraukite jį
traukdami pirmyn.

- Norėdami įsigyti naują šoninį
posūkių rodiklį, kuris yra vientisai
išlieta detalė, kreipkitės į CITROËN
tinklo atstovybę.

- Norėdami uždėti paspauskite
posūkių rodiklį automobilio
galo link, po to įstatykite į vietą
stumdami pirmyn.


PLAFONAI


Tipas A
, 12V5W - 5W


- Atkabinkite peršviečiamąjį dangtelį
traukdami atsuktuvą kiekvienos
pusės plafono krašto plyšiu.

- Išimkite lemputę ir pakeiskite ją.

- Įspauskite peršviečiamąjį dangtelį
į jo vietą ir patikrinkite, ar jis gerai
prisitvirtino.

Priekinis / galinis

155
SKUBI PAGALB
A
7
Lemputės pakeitimas

GALINIAI ŽIBINTAI




- Paženklinkite perdegusią lemputę,
po to atidarykite galines duris 180°
kampu.
2 dalis, skyrelis "Durys ir gaubtai".

- Atsuktuvu, esančiu įrankių
komplekte po dešiniąja sėdyne,
atsukite du tvirtinimo varžtus.

- Iš išorės išimkite optinį bloką.

- Laikydami žibintą atjunkite elektros
jungtį.

Uždėdami pasirūpinkite, kad
būtų gerai įdėti liežuvėliai ir
maitinimo laidas, kad jis nebūtų
suspaustas.
Pakeitus galinio posūkių rodiklio
lemputę iniciacijos laikas trunka ilgiau
kaip maždaug 2 minutes.

- Išskėskite 4 liežuvėlius, po to
ištraukite lempučių laikiklį.

- Lengvai iš viršaus paspauskite
perdegusią lemputę, pasukite ją
prieš laikrodžio rodyklę
ir išimkite.

- Pakeiskite lemputę.


Išimdami optinį bloką:


- ant galinio gaubto, traukite bloką į
automobilio vidurį,

- ant galinių durų, traukite bloką į
save.
Norėdami daugiau sužinoti apie lemputes
skaitykite skyrelį "Lempučių tipai".


1.
Stabdymo žibintai / stovėjimo
žibintai

Tipas B
, P21/5W - 21/5W

2.
Posūkių rodikliai

Tipas B
, PY21W - 21W (gintaro sp.)

3.
Atbulinės eigos žibintai

Tipas B
, P21W - 21W

4.
Rūko žibintai

Tipas B
, P21W - 21W

Plovimas aukštu slėgiu
Plaudami prilipusius nešvarumus
nenukreipkite purkštuvo į šviesų ir
kitus žibintus ar jų apvadus, kad
nepažeistumėte jų lako ir sandarinimo
jungčių.

156

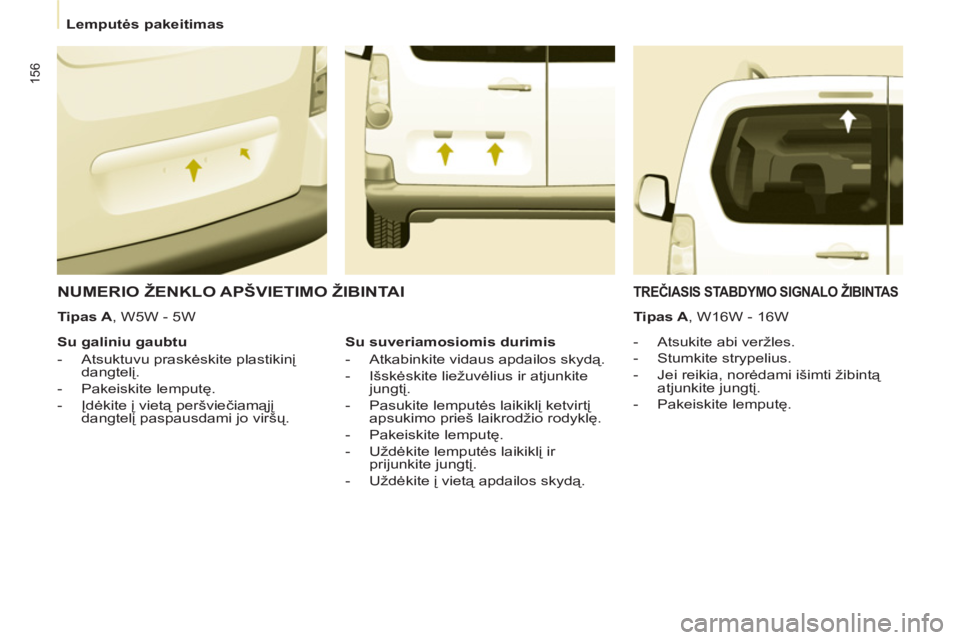

Lemputės pakeitimas


NUMERIO ŽENKLO APŠVIETIMO ŽIBINTAI




- Atsukite abi veržles.

- Stumkite strypelius.

- Jei reikia, norėdami išimti žibintą
atjunkite jungtį.

- Pakeiskite lemputę.


Su galiniu gaubtu


- Atsuktuvu praskėskite plastikinį
dangtelį.

- Pakeiskite lemputę.

- Įdėkite į vietą peršviečiamąjį
dangtelį paspausdami jo viršų.


TREČIASIS STABDYMO SIGNALO ŽIBINTAS


Tipas A
, W16W - 16W

Su suveriamosiomis durimis


- Atkabinkite vidaus apdailos skydą.

- Išskėskite liežuvėlius ir atjunkite
jungtį.

- Pasukite lemputės laikiklį ketvirtį
apsukimo prieš laikrodžio rodyklę.

- Pakeiskite lemputę.

- Uždėkite lemputės laikiklį ir
prijunkite jungtį.

- Uždėkite į vietą apdailos skydą.



Tipas A
, W5W - 5W

157
SKUBI PAGALB
A
7

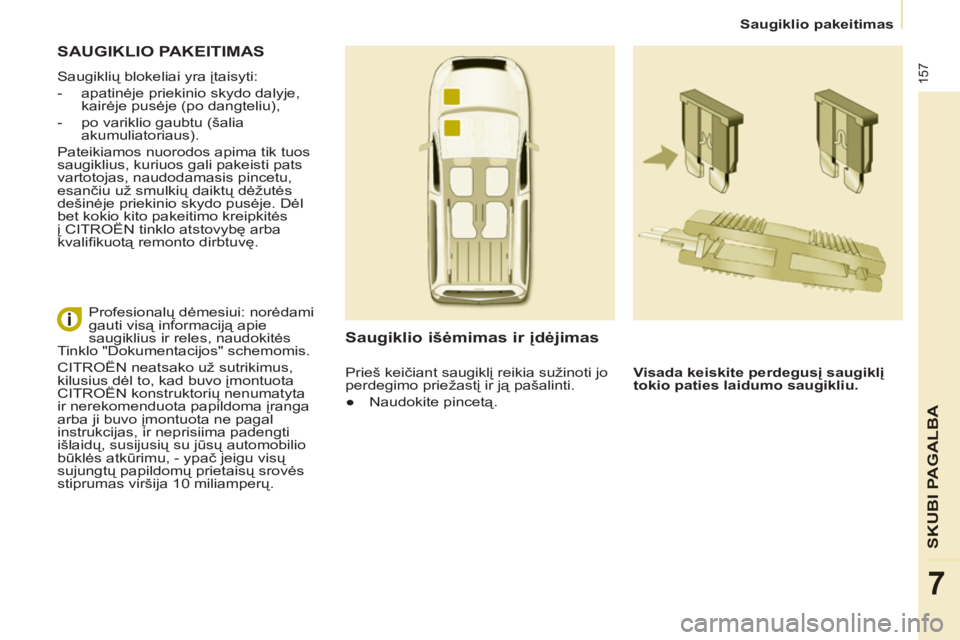

Saugiklio pakeitimas
SAUGIKLIO PAKEITIMAS

Saugiklių blokeliai yra įtaisyti:


- apatinėje priekinio skydo dalyje,
kairėje pusėje (po dangteliu),

- po variklio gaubtu (šalia
akumuliatoriaus).
Pateikiamos nuorodos apima tik tuos
saugiklius, kuriuos gali pakeisti pats
vartotojas, naudodamasis pincetu,
esančiu už smulkių daiktų dėžutės
dešinėje priekinio skydo pusėje. Dėl
bet kokio kito pakeitimo kreipkitės
į CITROËN tinklo atstovybę arba
kvalifi kuotą remonto dirbtuvę.


Saugiklio išėmimas ir įdėjimas


Visada keiskite perdegusį saugiklį
tokio paties laidumo saugikliu.

Profesionalų dėmesiui: norėdami
gauti visą informaciją apie
saugiklius ir reles, naudokitės
Tinklo "Dokumentacijos" schemomis.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač jeigu visų
sujungtų papildomų prietaisų srovės
stiprumas viršija 10 miliamperų.
Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir ją pašalinti.


●
Naudokite pincetą.

158

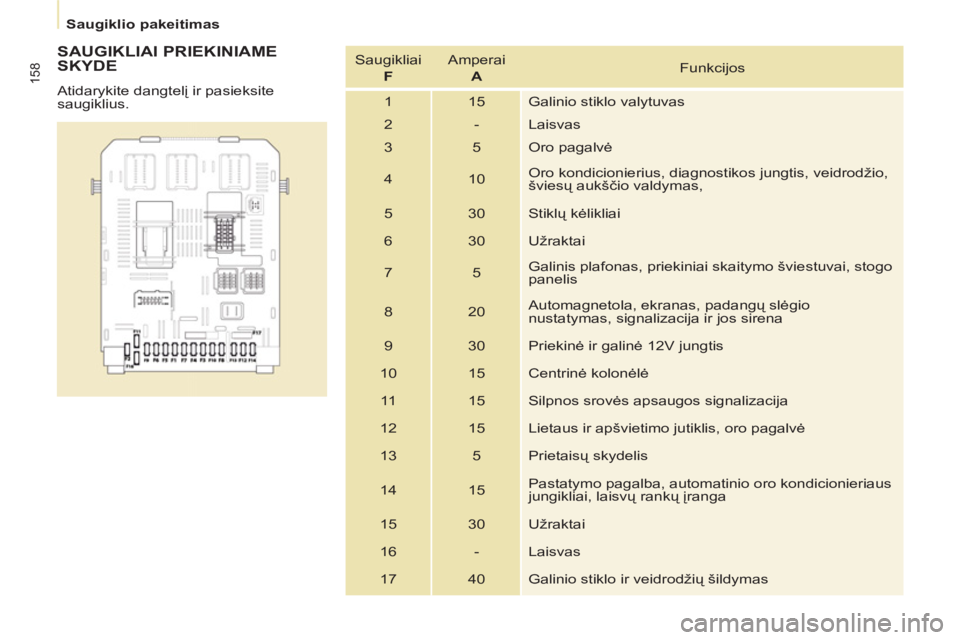

Saugiklio pakeitimas



SAUGIKLIAI PRIEKINIAME
SKYDE
Atidarykite dangtelį ir pasieksite
saugiklius. Saugikliai
F
Amperai
A
Funkcijos
1 15 Galinio stiklo valytuvas
2 - Laisvas
3 5 Oro pagalvė
4 10 Oro kondicionierius, diagnostikos jungtis, veidrodžio,
šviesų aukščio valdymas,
5 30 Stiklų kėlikliai
6 30 Užraktai
7 5 Galinis plafonas, priekiniai skaitymo šviestuvai, stogo
panelis
8 20 Automagnetola, ekranas, padangų slėgio
nustatymas, signalizacija ir jos sirena
9 30 Priekinė ir galinė 12V jungtis
10 15 Centrinė kolonėlė
11 15 Silpnos srovės apsaugos signalizacija
12 15 Lietaus ir apšvietimo jutiklis, oro pagalvė

13 5 Prietaisų skydelis
14 15 Pastatymo pagalba, automatinio oro kondicionieriaus
jungikliai, laisvų rankų įranga
15 30 Užraktai
16 - Laisvas
17 40 Galinio stiklo ir veidrodžių šildymas
