CITROEN BERLINGO MULTISPACE 2013 InstruktionsbØger (in Danish)

149
HURTIG HJÆL
P
7

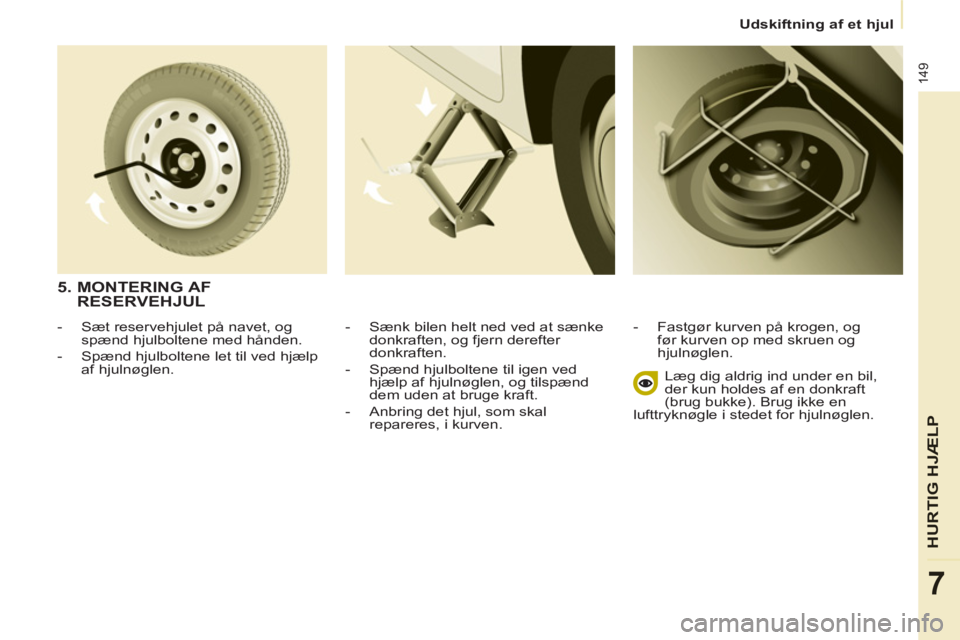

Udskiftning af et hjul

- Sænk bilen helt ned ved at sænke
donkraften, og fjern derefter
donkraften.

- Spænd hjulboltene til igen ved
hjælp af hjulnøglen, og tilspænd
dem uden at bruge kraft.

- Anbring det hjul, som skal
repareres, i kurven.
- Fastgør kurven på krogen, og
før kurven op med skruen og
hjulnøglen.
Læg dig aldrig ind under en bil,
der kun holdes af en donkraft
(brug bukke). Brug ikke en
lufttryknøgle i stedet for hjulnøglen.


5. MONTERING AF
RESERVEHJUL


- Sæt reservehjulet på navet, og
spænd hjulboltene med hånden.

- Spænd hjulboltene let til ved hjælp
af hjulnøglen.

150


Sneskærm

AFTAGELIG SNESKÆRM

Afhængigt af destinationslandet
monteres den aftagelige sneskærm
nederst på forkofangeren for at undgå
ophobning af sne ved køleblæseren.

MONTERING

AFMONTERING



- Stik en skruetrækker ind ved hullet
ved siden af hver clips.

- Clips de fi re clips B af, én efter én,
ved at løfte dem.


- Hold den aftagelige sneskærm
foran centreringsstiften A på
forkofangeren.

- Sæt den fast ved at trykke ud for
hver clips B i de fi re hjørner.


Husk at afmontere den
aftagelige sneskærm, når
udetemperaturen er over
10°C (ingen risiko for sne), eller
hvis bilen bugseres.

6. MONTERING AF DET
REPAREREDE HJUL
Følg trin 5, når det reparerede hjul skal
monteres igen. Husk at sætte kapslen
på igen.
Punkt 8 i afsnittet "Identifi kation"
indeholder fl ere oplysninger om
dæketiketten.
Punkt 2 i afsnittet "Førerpladsen",
kapitel "Dæktrykregistrering"
indeholder anvisninger i
forbindelse med udskiftning af et hjul
med en dæktrykføler.

Reservehjulet er ikke beregnet
til at køre lange strækninger.
Få hjulboltenes fastspænding
og dæktrykket kontrolleret på et
aut. CITROËN-værksted eller et
andet kvalifi ceret værksted. Få det
punkterede dæk repareret, og få det
monteret igen hurtigst muligt på et
aut. CITROËN-værksted eller et andet
kvalifi ceret værksted. .

151
HURTIG HJÆL
P
7


Snekæder






SNEKÆDER


Om vinteren forbedrer snekæder
bilens trækkraft og adfærd ved
nedbremsning.

Kæderne skal monteres på
drivhjulene. De må ikke monteres
på reservehjul af typen "nødhjul".

Overhold det enkelte lands
lovgivning vedrørende anvendelse
af snekæder og den tilladte maks.
hastighed.
Gode råd


)
Hvis snekæderne skal monteres
på turen, standses bilen på et plant
sted i vejkanten

)
Træk parkeringsbremsen, og
anbring evt. klodser under hjulene
for at undgå, at bilen skrider

)
Monter snekæderne i henhold til
fabrikantens anvisninger

)
Start langsomt, og kør et stykke tid
uden at køre hurtigere end 50 km/t

)
Stands bilen, og kontroller, at
kæderne er korrekt strammet


Undgå at køre på veje uden
sne for ikke at beskadige bilens
dæk og vejbanen. Det anbefales
at montere kæderne, før man tager
afsted, på et plant og tørt underlag.
Hvis bilen har alufælge, skal man
kontrollere, at ingen kædedele eller
befæstelser kommer i berøring med
fælgen.


Anvend kun snekæder, der er designet
til at kunne monteres på din bils
hjultype:
For yderligere oplysninger vedrørende
snekæder, kontakt et aut. CITROËN-
værksted eller et andet kvalifi ceret
værksted.

Originale
dækstørrelser
Maks. størrelse
på kædeled

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

152


Udskiftning af en pære


UDSKIFTNING AF EN PÆRE


Ty p e A

Pære helt i glas: Træk
forsigtigt i pæren, da den
er trykmonteret.

Højtryksvask


Åbn motorhjelmen. Før hånden ind
bag lygteindsatsen for at få adgang til
pærerne.
Udfør handlingerne i omvendt
rækkefølge for montering af hver enkelt
pære og kontroller at motorhjelmen er
helt lukket. Ty p e C

Halogenpære: Frigør
blokeringsfjederen fra
dens plads.
Ty p e B

Pære med
bajonetfatning: Tryk på
pæren, og drej den mod
uret.


Halogenpærerne skal udskiftes,
mens forlygten er slukket. Vent
nogle minutter (risiko for alvorlig
forbrænding). Rør ikke pærerne med
fi ngrene, men brug en fnugfri klud.
Det er helt almindeligt, at der dannes
dug i forlygterne. Jævnlig brug af bilen
vil fjerne duggen. Pærerne skal udskiftes, når tændingen
er afbrudt eller batteriet er frakoblet.
Vent ca. 3 minutter efter udskiftningen
med at tilkoble batteriet igen.
Kontroller ved hvert indgreb at lygterne
fungerer korrekt.
Hvis der anvendes en
højtryksrenser til vask af meget
beskidte områder, må højtryksstrålen
ikke rettes mod lygter og omkring
lygterne, da det kan ødelægge lakken
og pakningen.


Pæretyper

Der er anvendt forskellige typer pærer i
bilen. De tages ud på følgende måde:

Ty p e D

Lysdiode (LED):
Vedrørende udskiftning af
pære i kørelys, kontakt et
aut. CITROËN-værksted
eller et kvalifi ceret
værksted.

153
HURTIG HJÆL
P
7


Udskiftning af en pære


3.
Afviserblink

Type B
, PY21W - 21 W (gul)


- Tag dækslet af ved at trække i
låsefjederen i blødt gummi.

- Drej fatningen en kvart omgang
mod uret.

- Tag pæren ud ved at trykke lidt
på den og dreje den mod uret.

- Udskift pæren.

- Kontroller, at dækslet sidder
korrekt hele vejen rundt, så det er
vandtæt.
2.
Positionslys

Ty p e A
, W5W - 5 W


- Tag dækslet af ved at trække i
låsefjederen i blødt gummi.

- Træk fatningen ud, der er
trykmonteret, ved at trække i
stikket.

- Udskift pæren.

- Kontroller, at dækslet sidder
korrekt hele vejen rundt, så det er
vandtæt.


FORLYGTER



1.
Nærlys/Fjernlys

Type C
, H4 - 55 W


- Tag midterdækslet af ved at
trække i låsefjederen i blødt
gummi.

- Frakobl stikket.

- Frigør låsefjederen.

- Udskift pæren, og sørg for at
metaldelen passer med rillerne i
lygten.

- Sæt låsefjederen på.

- Kontroller, at dækslet sidder
korrekt hele vejen rundt, så det er
vandtæt.

154


Udskiftning af en pære

4.
Tågelygter

Type C
, H1 - 55 W


- Fjern inderskærmens tre låsefjedre
og skruen, som sidder under
kofangeren.

- Skub inderskærmen opad.

- Afmonter tågelygten ved at trække i
skruen gennem hullet i kofangeren
med en skruetrækker med
Torx
© 30.

- Løsn tågelygten ved at trykke på
clipsen for at frigøre den.

- Tag tågelygten ud.

- Drej det gule dæksel en kvart
omgang for at åbne det.

- Fjern låsefjedrene, som strammer
om pærens sokkel på begge sider,
for at løsne den.

- Tag pæren ud ved at trække den
lige tilbage.

- Isæt den nye pære, fastgør
låsefjedrene rundt om pærens
sokkel, og udfør indgrebene i
omvendt rækkefølge for at montere
lygteenheden og kofangeren.



SIDEBLINK


Ty p e A
, WY5W - 5W (gul)


- Skub sideblinket bagud, og løsn det
ved at trække det fremad.

- Kontakt et aut. CITROËN-værksted
for at få et nyt sideblink, som er en
helstøbt del.

- Skub sideblinket bagud og derefter
fremad for at sætte det på igen.



LOFTSLYS


Type A
, 12V5W - 5W


- Clips loftslysets gennemsigtige del
af ved at føre en skruetrækker ind i
sprækkerne i hver side.

- Træk i pæren, og udskift den.

- Clips den gennemsigtige del i
holderen, og kontroller at den
sidder godt fast.
Foran / bag

155
HURTIG HJÆL
P
7


Udskiftning af en pære


BAGLYGTER




- Find den defekte pære og åbn
herefter bagdørene 180°.
Punkt 2 i afsnittet "Åbning af bilen".

- Fjern de to monteringsbolte med
skruetrækkeren, som ligger i
værktøjskassen under højre sæde.

- Træk i lygtenheden udefra.

- Hold i lygten, og frakobl stikket.

Sørg for ved montering, at
låsefjedrene og strømledningen
placeres korrekt, så de ikke er
bliver klemt.
Reinitialiseringstiden efter udskiftning
af pæren til det bageste afviserblink er
over ca. 2 minutter.

- Skub de 4 låsefjedre til side, og tag
fatningen ud.

- Tag den defekte pære ud ved at
trykke let oven på den og dreje den
mod uret.

- Udskift pæren.


Ved udtagning af lygteenheden:


- På model med bagklap trækkes
enheden ind mod bilens midte.

- På model med sidehængslede
bagdøre trækkes enheden mod dig
selv.
Afsnittet "Pæretyper" indeholder
yderligere oplysninger om pærerne.


1.
Stoplys/positionslys


Type B,
P21/5W - 21/5W

2.
Afviserblink


Type B
, PY21W - 21W (gul)

3.
Baklys


Type B
, P21W - 21W

4.
Tågelygter


Type B
, P21W - 21W

Højtryksvask
Hvis der anvendes en
højtryksrenser til vask af
meget snavsede områder, må
højtryksstrålen ikke rettes mod lygterne
og området omkring lygterne, da dette
kan ødelægge lakken og pakningen.

156


Udskiftning af en pære


NUMMERPLADELYS




- Løsn de to møtrikker.

- Skub tapperne.

- Hvis det er nødvendigt, frakobles
stikket for at tage lygten ud.

- Udskift pæren.


Model med bagklap


- Skub den gennemsigtige plastdel til
side med en skruetrækker.

- Udskift pæren.

- Sæt den gennemsigtige plastdel i
igen, og tryk den fast.


TREDJE STOPLYS


Ty p e A , W16W - 16W

Model med sidehængslede bagdøre


- Clips den indvendige beklædning af.

- Afbryd stikket ved at skubbe
låsefjederen til side.

- Drej fatningen en kvart omgang
mod uret.

- Udskift pæren.

- Monter fatningen og tilslut stikket
igen.

- Monter beklædningen igen.



Type A
, W5W - 5 W

157
HURTIG HJÆL
P
7


Udskiftning af en sikring


UDSKIFTNING AF SIKRING

Sikringsboksene sidder:


- Nederst i instrumentbordets venstre
side (bag dækslet).

- I motorrummet (ved batteriet).
Beskrivelserne omfatter kun
sikringerne, som kan skiftes af
brugeren med tangen, som ligger bag
rummet i instrumentbordets højre side.
Ved ethvert andet indgreb bedes du
kontakte et aut. CITROËN-værksted
eller et andet kvalifi ceret værksted.


Afmontering og montering af en
sikring
Udskift altid en defekt sikring med
en sikring af tilsvarende styrke.

Forbeholdt værkstederne:
For yderligere information om
sikringer og relæer henvises der til
fabrikantens skema over "Metoder".
CITROËN fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen, eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefalet af
CITROËN, og som ikke er installeret
i henhold til vore anvisninger, specielt
vedrørende udstyr, hvis samlede
forbrug er på mere end 10 milliampere.
Før en sikring udskiftes skal årsagen til
fejlen først konstateres og afhjælpes.


●
Brug tangen.

158


Udskiftning af en sikring



SIKRINGER I
INSTRUMENTBORD
Vip dækslet for at få adgang til
sikringerne. Sikringer
F
Ampere
A
Anvendelse
1 15 Bagrudevisker
2 - Ikke anvendt
3 5 Airbag
4 10 Aircondition, diagnosestik, kontakt for spejl,
forlygtehøjde
5 30 Rudehejs
6 30 Låse
7 5 Loftslys bag, kortlæselampe foran, tag
8 20 Bilradio, display, dæktrykregistrering, alarm og sirene
9 30 12V stik for og bag
10 15 Midterstolpe
11 15 Svagstrøms tændingslås
12 15 Regn- og lysføler, airbag
13 5 Instrumentgruppe
14 15 Parkeringshjælp, kontakter for automatisk
klimaanlæg, håndfri sæt
15 30 Låse
16 - Ikke anvendt
17 40 Afrimning af bagrude/sidespejle
