CITROEN BERLINGO MULTISPACE 2015 InstruksjonsbØker (in Norwegian)

169
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015
ØKONOMIFUNKSJON
Etter at motoren er slått av og
nøkkelen er satt i posisjon "tenning",
vil visse funksjoner (vindusviskere, el-
vindusheiser, taklamper, bilradio, osv.)
kun kunne brukes i til sammen tretti
minutter. Dette er for å unngå utlading
av batteriet.
n
år de tretti minuttene er gått, vil de
forskjellige funksjonene settes på
pause og kontrollampen for batteriet
blinker samtidig som det gis en
melding i displayet.
For å aktivere disse funksjonene på
nytt, start opp motoren og la den gå i
en liten stund.
Du kan da bruke funksjonene i dobbelt
så lang tid som den tiden det tar å
starte motoren. Men denne tiden vil
uansett være på mellom fem og tretti
minutter.
Dersom batteriet er utladet, vil ikke
bilen kunne starte.
Batteri
sMÅrEPArAsjonEr
8

170
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

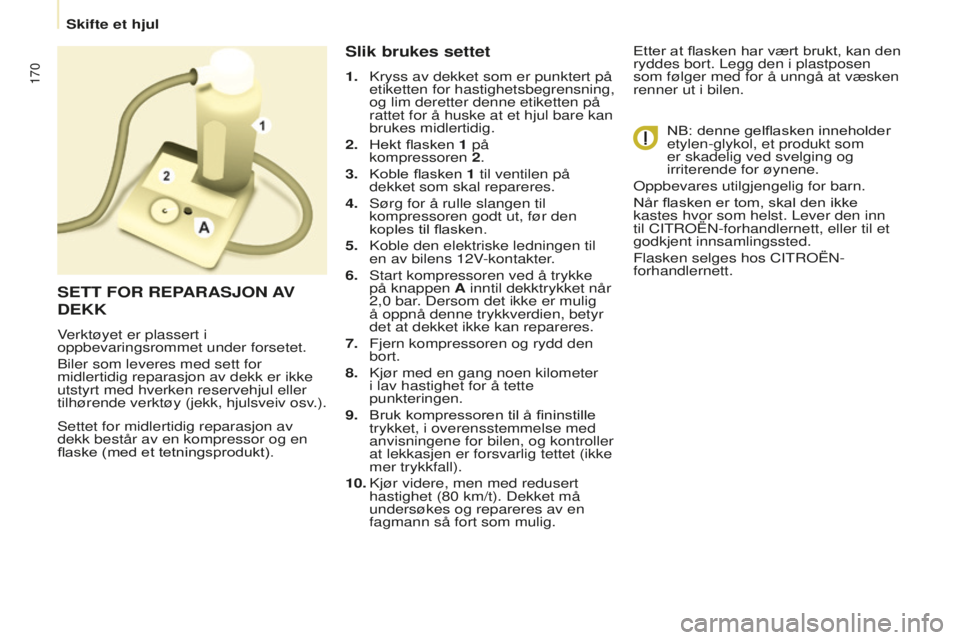

settet for midlertidig reparasjon av
dekk består av en kompressor og en
flaske (med et tetningsprodukt).
Slik brukes settet
1. kryss av dekket som er punktert på
etiketten for hastighetsbegrensning,
og lim deretter denne etiketten på
rattet for å huske at et hjul bare kan
brukes midlertidig.
2.

Hekt flasken
1 på
kompressoren 2.
3.

Koble flasken
1 til ventilen på
dekket som skal repareres.
4.
s ørg for å rulle slangen til
kompressoren godt ut, før den
koples til flasken.
5.
k oble den elektriske ledningen til
en av bilens 12V-kontakter.
6.
s tart kompressoren ved å trykke
på knappen A inntil dekktrykket når
2,0
bar. Dersom det ikke er mulig
å oppnå denne trykkverdien, betyr
det at dekket ikke kan repareres.
7.

Fjern kompressoren og rydd den
bort.
8.

k jør med en gang noen kilometer
i lav hastighet for å tette
punkteringen.
9.

Bruk kompressoren til å fininstille

trykket, i overensstemmelse med
anvisningene for bilen, og kontroller
at lekkasjen er forsvarlig tettet (ikke
mer trykkfall).
10.
k jør videre, men med redusert
hastighet (80
km/t). Dekket må
undersøkes og repareres av en
fagmann så fort som mulig. Etter at flasken har vært brukt, kan den
ryddes bort. Legg den i plastposen
som følger med for å unngå at væsken
renner ut i bilen.
NB: denne gelflasken inneholder
etylen-glykol, et produkt som
er skadelig ved svelging og
irriterende for øynene.
o

ppbevares utilgjengelig for barn.
Når flasken er tom, skal den ikke
kastes hvor som helst. Lever den inn
til CI
tro Ë n -forhandlernett, eller til et
godkjent innsamlingssted.
Flasken selges hos CI
tro Ë n -
forhandlernett.
SETT FOR REPARASJON A V
d EKK
Verktøyet er plassert i
oppbevaringsrommet under forsetet.
Biler som leveres med sett for
midlertidig reparasjon av dekk er ikke
utstyrt med hverken reservehjul eller
tilhørende verktøy (jekk, hjulsveiv osv.).
skifte et hjul

171
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

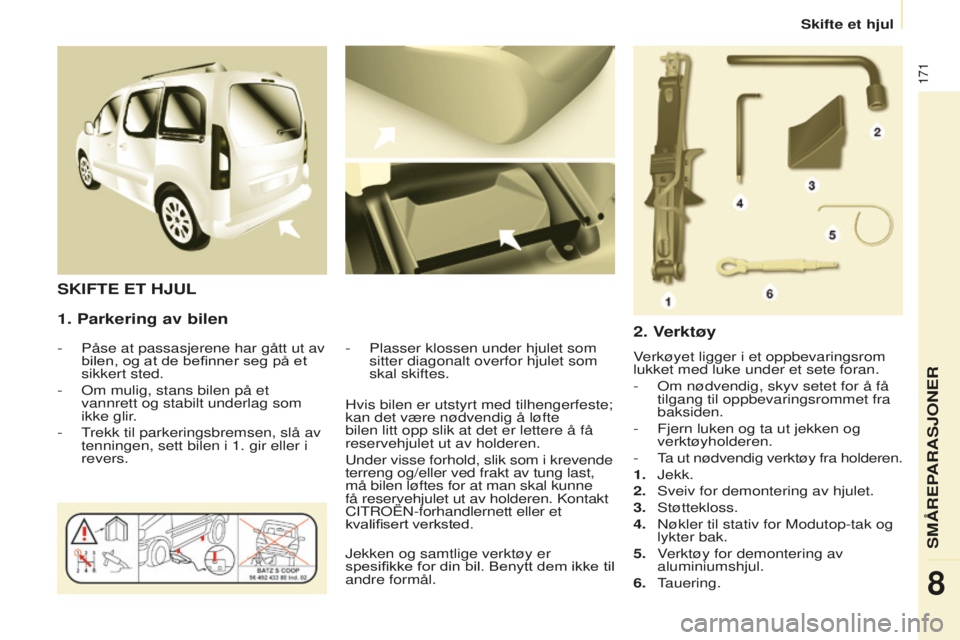

1. Parkering av bilen
- Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et
sikkert sted.
-
o m mulig, stans bilen på et
vannrett og stabilt underlag som
ikke glir.
-
t
rekk til parkeringsbremsen, slå av
tenningen, sett bilen i 1. gir eller i
revers. -

Plasser klossen under hjulet som
sitter diagonalt overfor hjulet som
skal skiftes.
SKIFTE ET HJUL
2. V

erktøy
Verkøyet ligger i et oppbevaringsrom
lukket med luke under et sete foran.
- o m nødvendig, skyv setet for å få
tilgang til oppbevaringsrommet fra
baksiden.
-

Fjern luken og ta ut jekken og
verktøyholderen.
-

t
a ut nødvendig verktøy fra holderen.
1.

j ekk.
2.
s veiv for demontering av hjulet.
3.
s tøttekloss.
4.
n økler til stativ for Modutop-tak og
lykter bak.
5.

V
erktøy for demontering av
aluminiumshjul.
6.
t
auering.
Hvis bilen er utstyrt med tilhengerfeste;
kan det være nødvendig å løfte
bilen litt opp slik at det er lettere å få
reservehjulet ut av holderen.
u

nder visse forhold, slik som i krevende
terreng og/eller ved frakt av tung last,
må bilen løftes for at man skal kunne
få reservehjulet ut av holderen.
k
ontakt
CI
tro
Ë
n
-forhandlernett eller et
kvalifisert verksted.
j

ekken og samtlige verktøy er
spesifikke for din bil. Benytt dem ikke til
andre formål.
sMÅrEPArAsjonEr
8
skifte et hjul

172
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

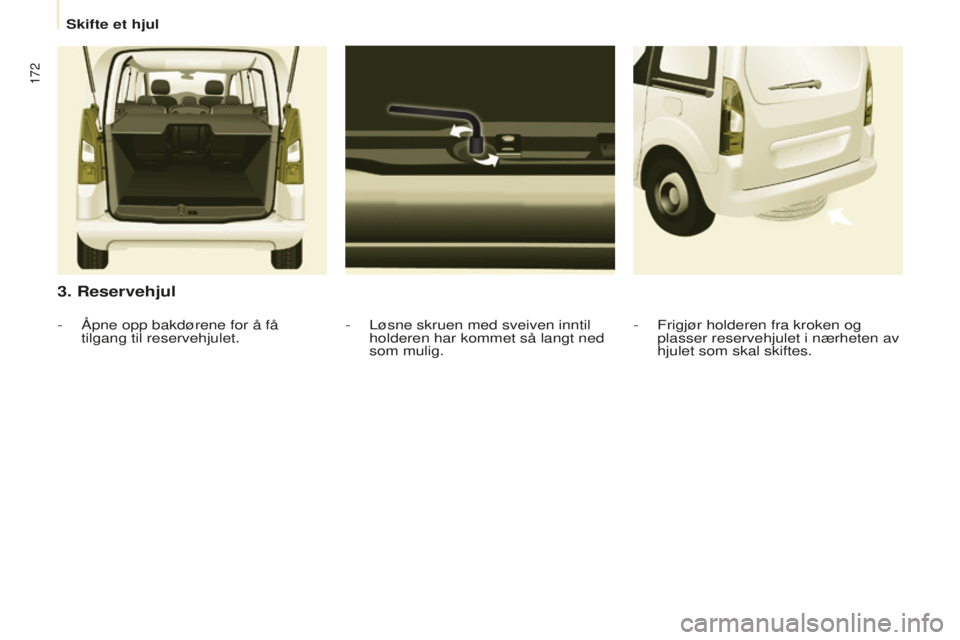

3. Reservehjul
- Løsne skruen med sveiven inntil
holderen har kommet så langt ned
som mulig.
-
Åpne opp bakdørene for å få
tilgang til reservehjulet. -
Frigjør holderen fra kroken og
plasser reservehjulet i nærheten av
hjulet som skal skiftes.
skifte et hjul

173
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

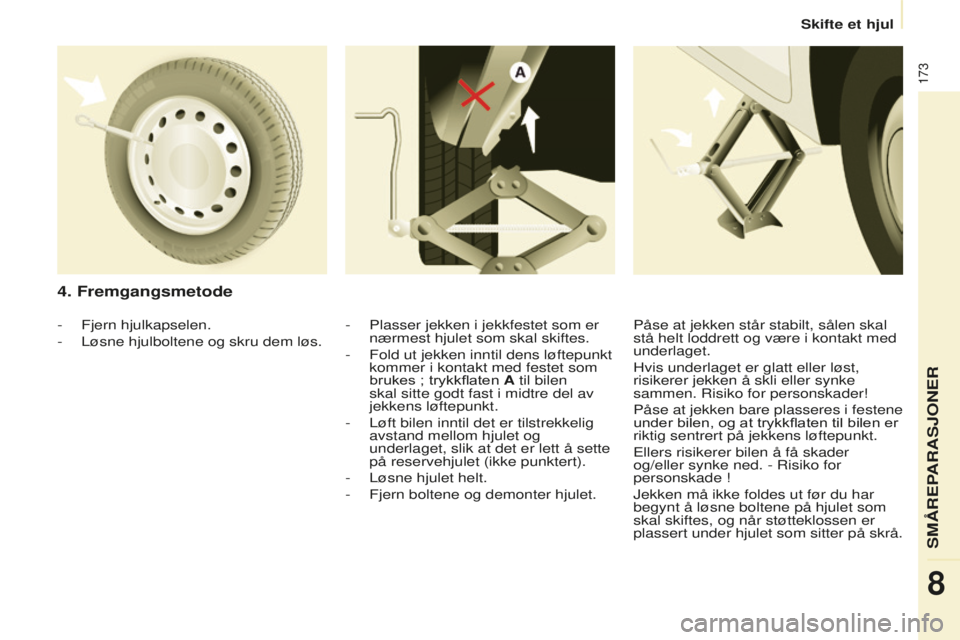

4. Fremgangsmetode
- Plasser jekken i jekkfestet som er
nærmest hjulet som skal skiftes.
-

Fold ut jekken inntil dens løftepunkt
kommer i kontakt med festet som
brukes ; trykkflaten

A til bilen
skal sitte godt fast i midtre del av
jekkens løftepunkt.
-

Løft bilen inntil det er tilstrekkelig
avstand mellom hjulet og
underlaget, slik at det er lett å sette
på reservehjulet (ikke punktert).
-


Løsne hjulet helt.
-


Fjern boltene og demonter hjulet.
-

Fjern hjulkapselen.
-

Løsne hjulboltene og skru dem løs. Påse at jekken står stabilt, sålen skal
stå helt loddrett og være i kontakt med
underlaget.
Hvis underlaget er glatt eller løst,
risikerer jekken å skli eller synke
sammen.

r isiko for personskader!
Påse at jekken bare plasseres i festene
under bilen, og at trykkflaten til bilen er
riktig sentrert på jekkens løftepunkt.
Ellers risikerer bilen å få skader
og/eller synke ned. -
r isiko for
personskade !
j

ekken må ikke foldes ut før du har
begynt å løsne boltene på hjulet som
skal skiftes, og når støtteklossen er
plassert under hjulet som sitter på skrå.
sMÅrEPArAsjonEr
8
skifte et hjul

174
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015
- sett hjulet på navet, og skru til
boltene for hånd.
-

Bruk hjulsveiven til å foreta en
forhåndstiltrekking.

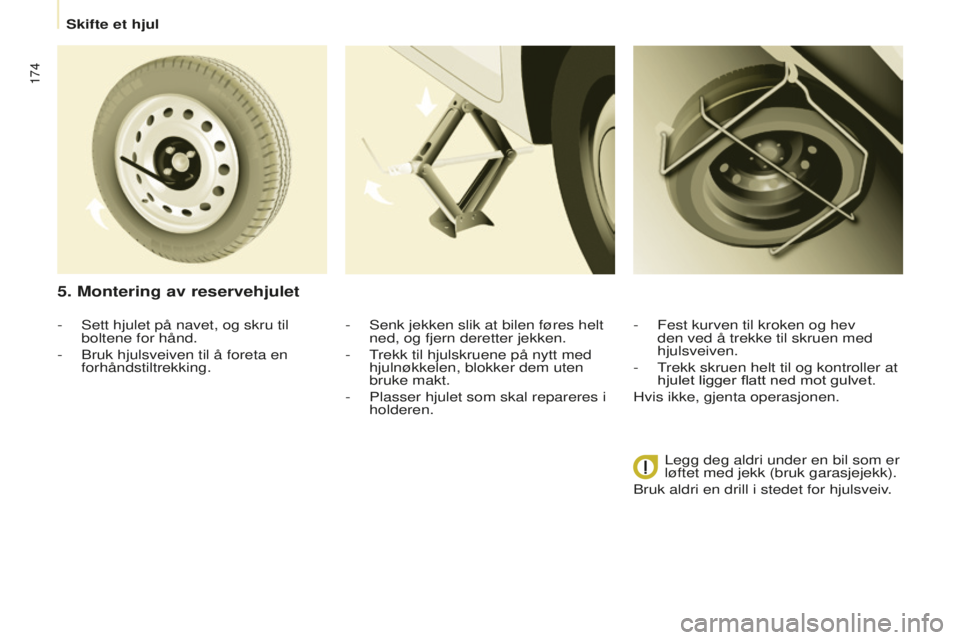

5. Montering av reservehjulet
- senk jekken slik at bilen føres helt
ned, og fjern deretter jekken.
-
t
rekk til hjulskruene på nytt med
hjulnøkkelen, blokker dem uten
bruke makt.
-


Plasser hjulet som skal repareres i
holderen. -

Fest kurven til kroken og hev
den ved å trekke til skruen med
hjulsveiven.
-
t
rekk skruen helt til og kontroller at
hjulet ligger flatt ned mot gulvet.
Hvis ikke, gjenta operasjonen.
Legg deg aldri under en bil som er
løftet med jekk (bruk garasjejekk).
Bruk aldri en drill i stedet for hjulsveiv

.
skifte et hjul

175
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

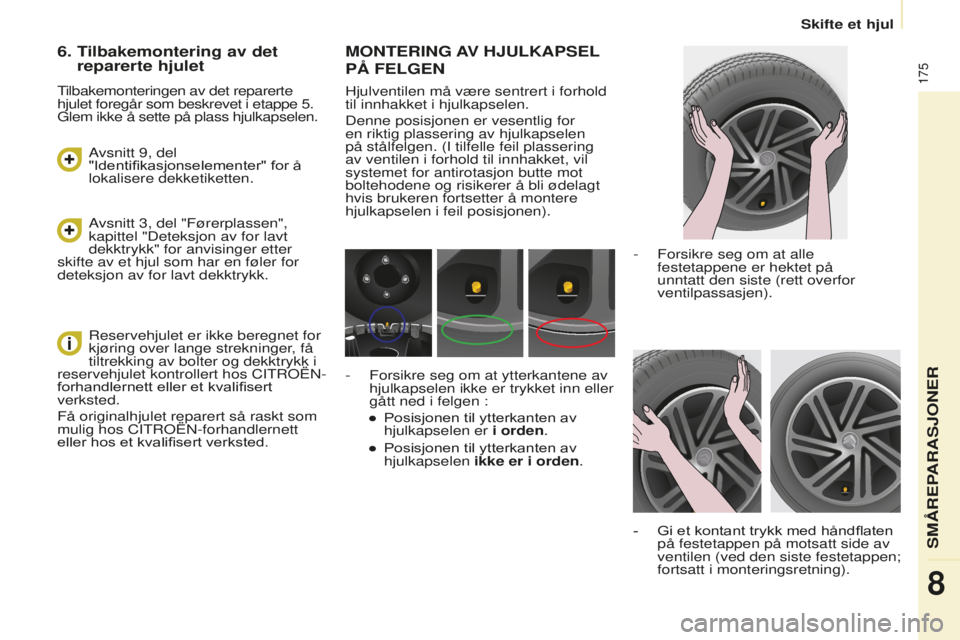

MONTERING AV HJULKAPSEL
PÅ
FELGEN
Hjulventilen må være sentrert i forhold
til innhakket i hjulkapselen.
Denne posisjonen er vesentlig for
en riktig plassering av hjulkapselen
på stålfelgen. (I tilfelle feil plassering
av ventilen i forhold til innhakket, vil
systemet for antirotasjon butte mot
boltehodene og risikerer å bli ødelagt
hvis brukeren fortsetter å montere
hjulkapselen i feil posisjonen).
-

Forsikre seg om at alle
festetappene er hektet på
unntatt den siste (rett overfor
ventilpassasjen).
-


Gi et kontant trykk med håndflaten
på festetappen på motsatt side av
ventilen (ved den siste festetappen;
fortsatt i monteringsretning).
-


Forsikre seg om at ytterkantene av
hjulkapselen ikke er trykket inn eller
gått ned i felgen :
●


Posisjonen til ytterkanten av
hjulkapselen er

i orden.
●

Posisjonen til ytterkanten av
hjulkapselen

ikke er i orden.
6. Tilbakemontering av det reparerte hjulet
tilbakemonteringen av det reparerte
hjulet foregår som beskrevet i etappe 5.
Glem ikke å sette på plass hjulkapselen.
Avsnitt 3, del "Førerplassen",
kapittel "Deteksjon av for lavt
dekktrykk" for anvisinger etter
skifte av et hjul som har en føler for
deteksjon av for lavt dekktrykk. Avsnitt 9, del
"Identifikasjonselementer" for å
lokalisere dekketiketten.
r

eservehjulet er ikke beregnet for
kjøring over lange strekninger, få
tiltrekking av bolter og dekktrykk i
reservehjulet kontrollert hos CI
tro Ë n -
forhandlernett eller et kvalifisert
verksted.
Få originalhjulet reparert så raskt som
mulig hos CI
tro Ë n -forhandlernett
eller hos et kvalifisert verksted.
sMÅrEPArAsjonEr
8
skifte et hjul

176
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

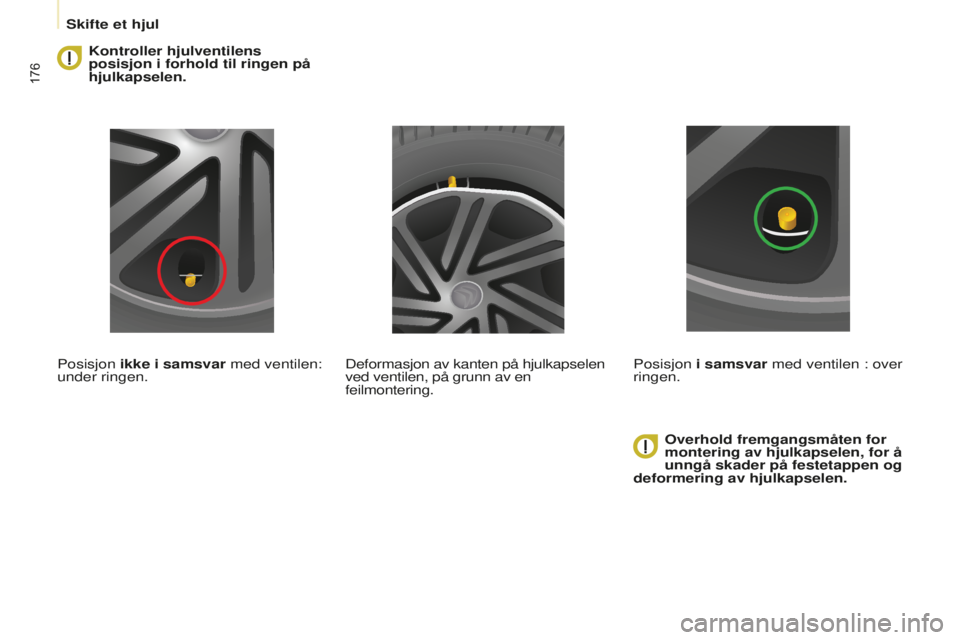

Kontroller hjulventilens
posisjon i forhold til ringen på
hjulkapselen.
Posisjon ikke i samsvar med ventilen:
under ringen. Overhold fremgangsmåten for
montering av hjulkapselen, for å
unngå skader på festetappen og
deformering av hjulkapselen.
Deformasjon av kanten på hjulkapselen
ved ventilen, på grunn av en
feilmontering.
Posisjon i samsvar med ventilen : over
ringen.
skifte et hjul

177
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015
AVTAGBAR SNØSKJERM
(

PROPP )
Avhengig av bestemmelsessted, kan
denne demonterbare snøskjermen
monteres på den nederste delen av
støtfangeren foran for å unngå at
det trenger inn snø ved radiatorens
kjølevifte.
Monteringd emontering
- Anbring den demonterbare
snøskjermen foran
sentreringstappen
A på
støtfangeren foran.
-
t
rykk inn klipsene
B i hvert hjørne
for å montere skjermen.
Glem ikke å fjerne snøskjermen
når utetemperaturen er over 10°C
(og det ikke er risiko for snøfall),
eller hvis du blir tauet. -
Plasser en skrutrekker i hullet ved
hver av klipsene.
-

Bruk skrutrekkeren til å hekte av de
fire klipsene

B.
sMÅrEPArAsjonEr
8
snøskjerm

178
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

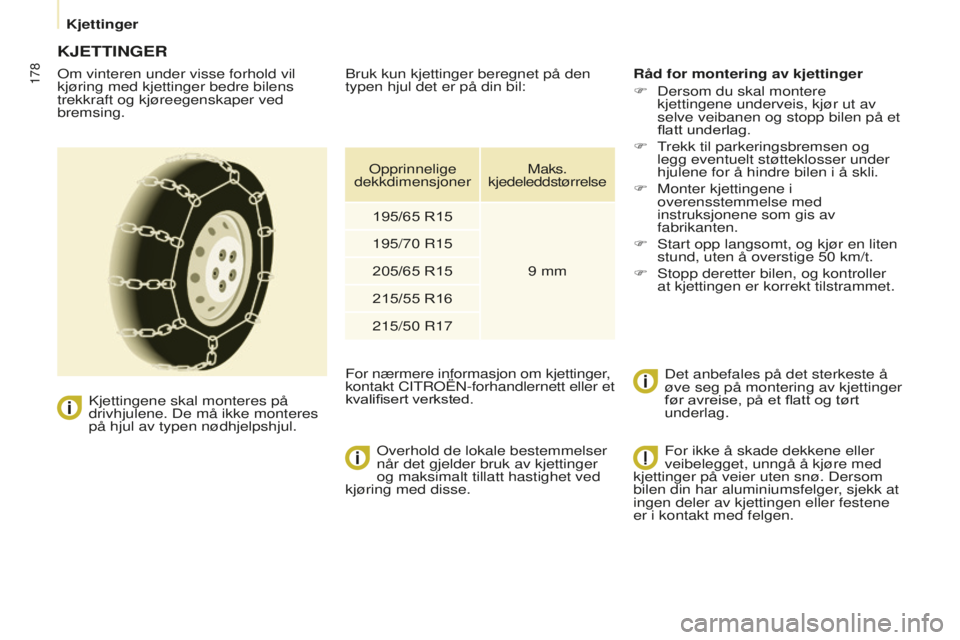

KJETTINGER
om vinteren under visse forhold vil
kjøring med kjettinger bedre bilens
trekkraft og kjøreegenskaper ved
bremsing.
k

jettingene skal monteres på
drivhjulene. De må ikke monteres
på hjul av typen nødhjelpshjul.
o

verhold de lokale bestemmelser
når det gjelder bruk av kjettinger
og maksimalt tillatt hastighet ved
kjøring med disse. Råd for montering av kjettinger
F

Dersom du skal montere
kjettingene underveis, kjør ut av
selve veibanen og stopp bilen på et
flatt underlag.
F

t
rekk til parkeringsbremsen og
legg eventuelt støtteklosser under
hjulene for å hindre bilen i å skli.
F


Monter kjettingene i
overensstemmelse med
instruksjonene som gis av
fabrikanten.
F

s tart opp langsomt, og kjør en liten
stund, uten å overstige 50
km/t.
F
s topp deretter bilen, og kontroller
at kjettingen er korrekt tilstrammet.
Det anbefales på det sterkeste å
øve seg på montering av kjettinger
før avreise, på et flatt og tørt
underlag.
Bruk kun kjettinger beregnet på den
typen hjul det er på din bil:
For nærmere informasjon om kjettinger

,
kontakt CI
tro Ë n -forhandlernett eller et
kvalifisert verksted.
o

pprinnelige
dekkdimensjoner Maks.
kjedeleddstørrelse
195/65
R159
mm
195/70
r 15
205/65
R15
215/55
R16
215/50
r 17For ikke å skade dekkene eller
veibelegget, unngå å kjøre med
kjettinger på veier uten snø. Dersom
bilen din har aluminiumsfelger, sjekk at
ingen deler av kjettingen eller festene
er i kontakt med felgen.
kjettinger
