CITROEN BERLINGO MULTISPACE 2015 InstruksjonsbØker (in Norwegian)

179
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

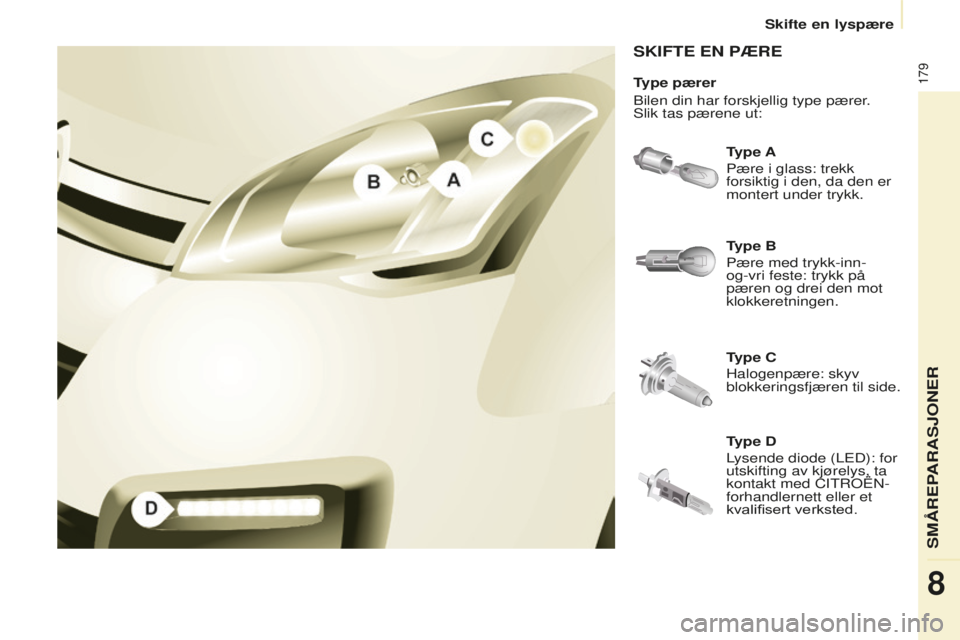

SKIFTE EN PæRE
Type A
Pære i glass: trekk
forsiktig i den, da den er
montert under trykk.
Type C
Halogenpære: skyv
blokkeringsfjæren til side. Type B
Pære med trykk-inn-
og-vri feste: trykk på
pæren og drei den mot
klokkeretningen.
Type pærer
Bilen din har forskjellig type pærer.
s

lik tas pærene ut:
Type d
L

ysende diode (LED): for
utskifting av kjørelys, ta
kontakt med CI
tro Ë n -
forhandlernett eller et
kvalifisert verksted.
sMÅrEPArAsjonEr
8
skifte en lyspære

180
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015
2. Parkeringslys
T ype A, W5W - 5W
-

Fjern dekslet ved å trekke i det
tilsvarende myke tungestykket i
gummi.
-


Fjern pæren som er montert under
trykk ved å trekke i kontakten.
-

s kift pæren.
-

Påse at dekslet er forsvarlig på
plass rundt hele kanten for å være
sikker på at systemet er tett.

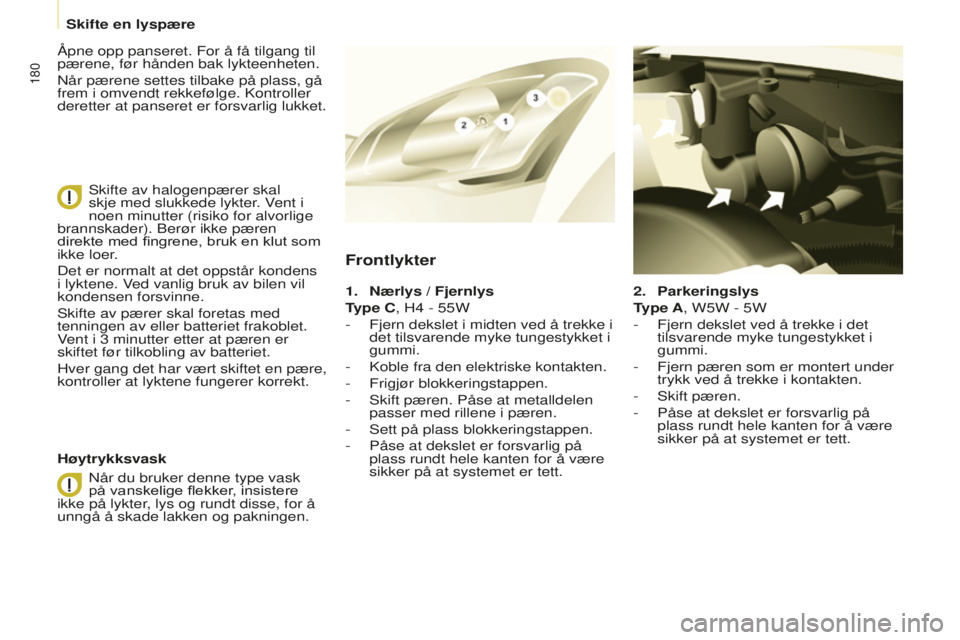

Frontlykter
1. Nærlys / Fjernlys
T ype C, H4 - 55W
-

Fjern dekslet i midten ved å trekke i
det tilsvarende myke tungestykket i
gummi.
-

k oble fra den elektriske kontakten.
-

Frigjør blokkeringstappen.
-

s kift pæren. Påse at metalldelen
passer med rillene i pæren.
-
s ett på plass blokkeringstappen.
-

Påse at dekslet er forsvarlig på
plass rundt hele kanten for å være
sikker på at systemet er tett.
Høytrykksvask Åpne opp panseret. For å få tilgang til
pærene, før hånden bak lykteenheten.
n

år pærene settes tilbake på plass, gå
frem i omvendt rekkefølge.
k
ontroller
deretter at panseret er forsvarlig lukket.
s

kifte av halogenpærer skal
skje med slukkede lykter. Vent i
noen minutter (risiko for alvorlige
brannskader). Berør ikke pæren
direkte med fingrene, bruk en klut som
ikke loer.
Det er normalt at det oppstår kondens
i lyktene. Ved vanlig bruk av bilen vil
kondensen forsvinne.
s

kifte av pærer skal foretas med
tenningen av eller batteriet frakoblet.
Vent i 3

minutter etter at pæren er
skiftet før tilkobling av batteriet.
Hver gang det har vært skiftet en pære,
kontroller at lyktene fungerer korrekt.
n

år du bruker denne type vask
på vanskelige flekker, insistere
ikke på lykter, lys og rundt disse, for å
unngå å skade lakken og pakningen.
skifte en lyspære

181
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

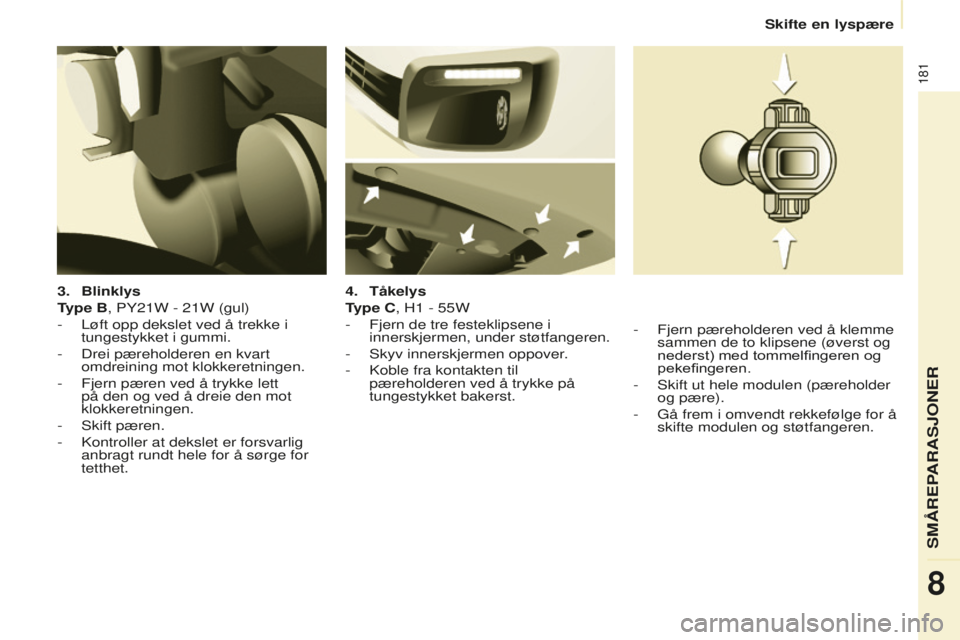

3. Blinklys
T ype B, PY21W - 21W (gul)
-

Løft opp dekslet ved å trekke i
tungestykket i gummi.
-


Drei pæreholderen en kvart
omdreining mot klokkeretningen.
-


Fjern pæren ved å trykke lett
på den og ved å dreie den mot
klokkeretningen.
-

s kift pæren.
-
k ontroller at dekslet er forsvarlig
anbragt rundt hele for å sørge for
tetthet. 4.
Tåkelys
T ype C, H1 - 55W
-

Fjern de tre festeklipsene i
innerskjermen, under støtfangeren.
-

s kyv innerskjermen oppover.
-
k oble fra kontakten til
pæreholderen ved å trykke på
tungestykket bakerst. -

Fjern pæreholderen ved å klemme
sammen de to klipsene (øverst og
nederst) med tommelfingeren og
pekefingeren.
-

s kift ut hele modulen (pæreholder
og pære).
-

Gå frem i omvendt rekkefølge for å
skifte modulen og støtfangeren.
sMÅrEPArAsjonEr
8
skifte en lyspære

182
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015
Sideblinklys
Type A, WY5W - 5W (ravfarget)
- s kyv sideblinklyset bakover og fjern
det ved å trekke det fremover.
-
k ontakt CI tro Ë n -forhandernett
for å kjøpe et nytt sideblinklys som
er en helstøpt enhet.
-

V
ed tilbakemontering, anbring
sideblinklyset først bakover skyv
det deretter forover.
Taklys
Type A, 12V5W - 5W
-
t
rykk på det gjennomsiktige dekslet
ved å skyve en skrutrekker inn i
sprekkene på siden av taklampen.
-

t
rekk i pæren og skift den.
-


Hekt på det gjennomsiktige dekslet
og påse at det er korrekt blokkert. Foran / Bak
skifte en lyspære

183
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

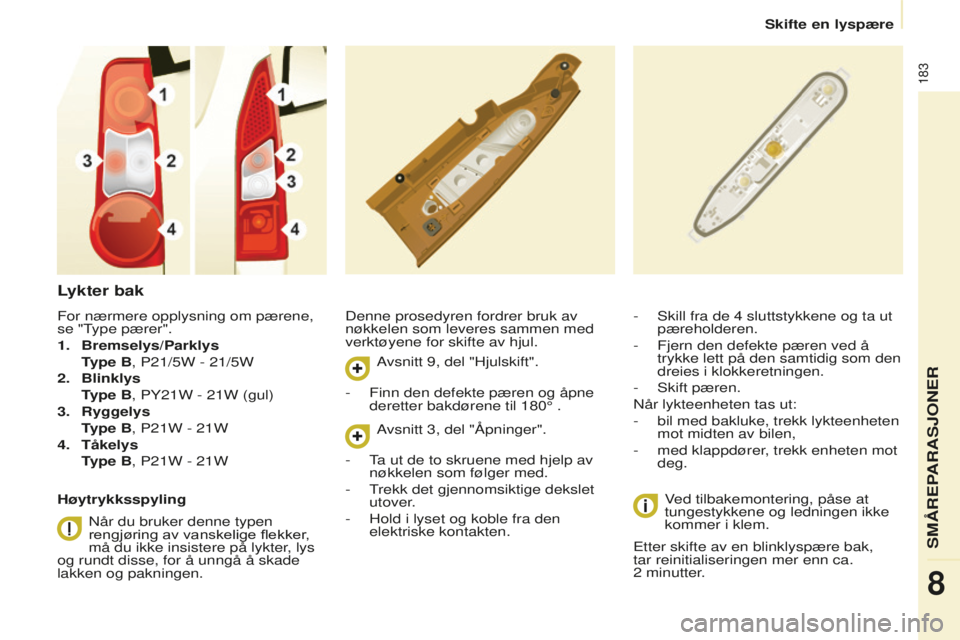

Lykter bak
Denne prosedyren fordrer bruk av
nøkkelen som leveres sammen med
verktøyene for skifte av hjul.Ved tilbakemontering, påse at
tungestykkene og ledningen ikke
kommer i klem.
Etter skifte av en blinklyspære bak,
tar reinitialiseringen mer enn ca.
2
minutter.
-
s kill fra de 4 sluttstykkene og ta ut
pæreholderen.
-

Fjern den defekte pæren ved å
trykke lett på den samtidig som den
dreies i klokkeretningen.
-

s kift pæren.
n

år lykteenheten tas ut:
-

bil med bakluke, trekk lykteenheten
mot midten av bilen,
-


med klappdører
, trekk enheten mot
deg.
For nærmere opplysning om pærene,
se "
type pærer".
1.

Bremselys/Parklys


T

ype B, P21/5W - 21/5W
2.

Blinklys


T

ype B, PY21W - 21W (gul)
3.

Ryggelys


T

ype B, P21W - 21W
4.

Tåkelys


T

ype B, P21W - 21W
Høytrykksspyling
n

år du bruker denne typen
rengjøring av vanskelige flekker,
må du ikke insistere på lykter, lys
og rundt disse, for å unngå å skade
lakken og pakningen. Avsnitt 9, del "Hjulskift".
-

Finn den defekte pæren og åpne
deretter bakdørene til 180° . A

vsnitt 3, del "Åpninger".
-
t
a ut de to skruene med hjelp av
nøkkelen som følger med.
-

t
rekk det gjennomsiktige dekslet
utover

.
-

Hold i lyset og koble fra den
elektriske kontakten.
sMÅrEPArAsjonEr
8
skifte en lyspære

184
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

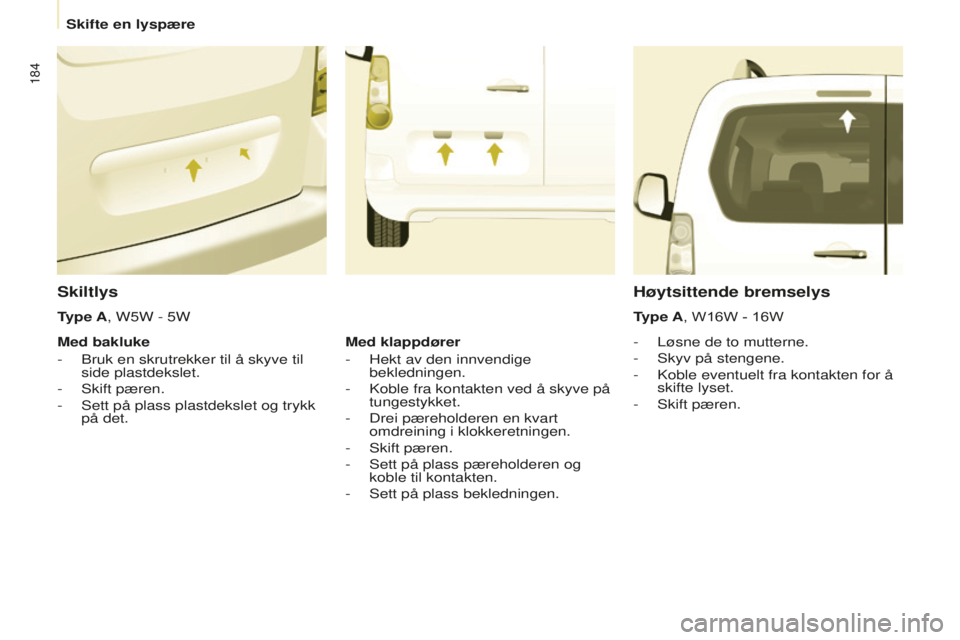

Skiltlys
- Løsne de to mutterne.
- s kyv på stengene.
-
k oble eventuelt fra kontakten for å
skifte lyset.
-
s kift pæren.
Høytsittende bremselys
Type A, W16W - 16W
Type A, W5W - 5W
Med bakluke
-

Bruk en skrutrekker til å skyve til
side plastdekslet.
-

s
kift pæren.
-
s
ett på plass plastdekslet og trykk
på det. Med klappdører
-

Hekt av den innvendige
bekledningen.
-

k
oble fra kontakten ved å skyve på
tungestykket.
-

Drei pæreholderen en kvart
omdreining i klokkeretningen.
-

s
kift pæren.
-
s
ett på plass pæreholderen og
koble til kontakten.
-
s
ett på plass bekledningen.
skifte en lyspære

185
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

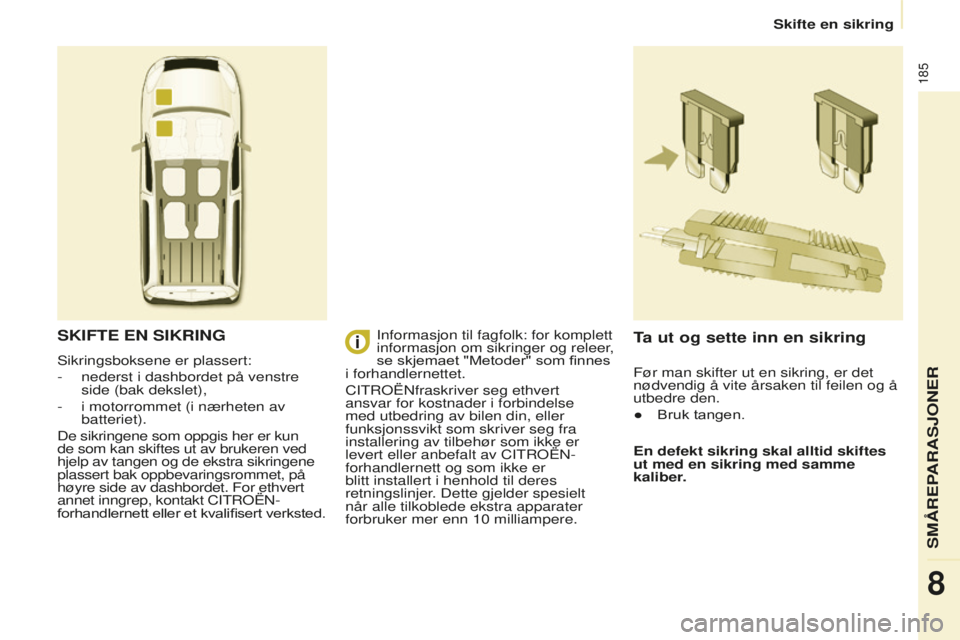

SKIFTE EN SIKRING
sikringsboksene er plassert:
-
nederst i dashbordet på venstre
side (bak dekslet),
-


i motorrommet (i nærheten av
batteriet).
De sikringene som oppgis her er kun


de som kan skiftes ut av brukeren ved
hjelp av tangen og de ekstra sikringene
plassert bak oppbevaringsrommet, på
høyre side av dashbordet. For ethvert
annet inngrep, kontakt CI
tro Ë n -
forhandlernett eller et kvalifisert verksted.
Ta ut og sette inn en sikring
En defekt sikring skal alltid skiftes
ut med en sikring med samme
kaliber.
Informasjon til fagfolk: for komplett
informasjon om sikringer og releer,
se skjemaet "Metoder" som finnes
i forhandlernettet.
CI
tro
Ë
n
fraskriver seg ethvert
ansvar for kostnader i forbindelse
med utbedring av bilen din, eller
funksjonssvikt som skriver seg fra
installering av tilbehør som ikke er
levert eller anbefalt av CI
tro
Ë
n
-
forhandlernett og som ikke er
blitt installert i henhold til deres
retningslinjer. Dette gjelder spesielt
når alle tilkoblede ekstra apparater
forbruker mer enn 10

milliampere. Før man skifter ut en sikring, er det
nødvendig å vite årsaken til feilen og å
utbedre den.
●

Bruk tangen.
sMÅrEPArAsjonEr
8
skifte en sikring

186
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015
Sikringer dashbord
Vipp på dekselet for å få tilgang til
sikringene.
s
ikringer
F Ampere
A Funksjon
1 15 Vindusvisker bak
2 - Ledig
3 5
k

ollisjonspute
4 10
k

limaanlegg, diagnosekontakt, betjening av speil,
frontlyktenes høyde
5 30 Vindusheis
6 30 Dørlåser
7 5
taklampe bak, kartleserlampe foran, tak
8 20 Bilradio, skjerm, detektering av dekktrykk, alarm og
sirene
9 30 12V

-kontakt foran og bak
10 15 Midtre kolonne 11 15
tyversikring svakstrøm
12 15
r

egn- og lyssensor, kollisjonspute
13 5 Instrumentbord
14 15 Parkeringsassistanse, betjening for automatisk
klimaanlegg, handsfree
15 30 Dørlåser
16 - Ledig
17 40 Avising av bakrute/speil
skifte en sikring

187
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015

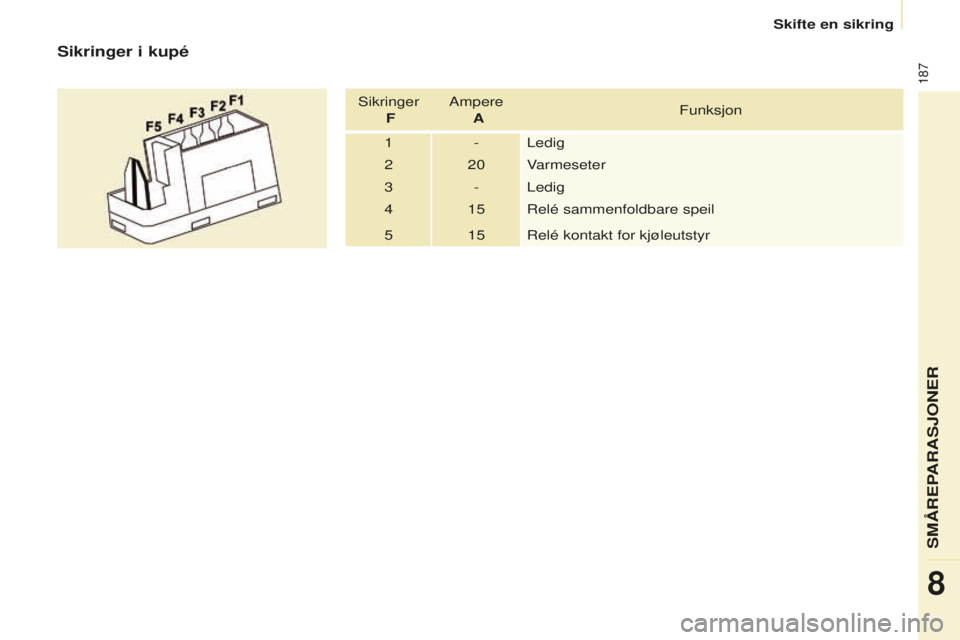

Sikringer i kupé
sikringer F Ampere
A Funksjon
1 - Ledig
2 20 Varmeseter
3 - Ledig
4 15
r

elé sammenfoldbare speil
5 15
r

elé kontakt for kjøleutstyr
sMÅrEPArAsjonEr
8
skifte en sikring

188
Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_no_Chap08_Aide-rapide_ed01-2015
Sikringer under motorpanser
Etter å ha åpnet panseret, hekt av og
vipp korresponderende boks for tilgang
til sikringene.
s
ikringer
F Ampere
A Funksjon
1 20 Motorstyring
2 15 Horn
3 10 Pumpe vindusspyler foran og bak
4 20 Pumpe lyktespyler
5 15 Motorkomponenter
6 10
s

ensor for rattutslag, E s C
7 10 Bremsekontakt, clutchkontakt
8 25
s

tarter
9 10 Motor høyde frontlykter, shunt
10 30 Motorkomponenter 11 40 Ledig
12 30 Vindusvisker
13 40 Intelligent styringsboks (B
s I)
14 30 Pumpe
15 10 Høyre fjernlys
16 10 Venstre fjernlys
17 15 Høyre nærlys
18 15 Venstre nærlys
skifte en sikring
