CITROEN BERLINGO MULTISPACE 2015 Libretti Di Uso E manutenzione (in Italian)

99
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

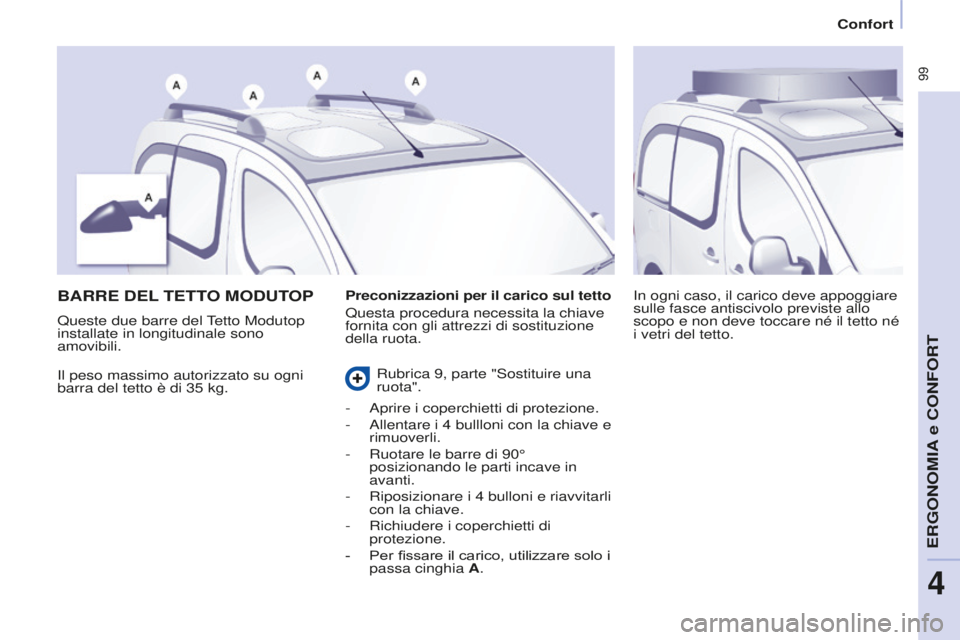

BARRE DEL TETTO M ODUTOP
il peso massimo autorizzato su ogni
barra del tetto è di 35 kg.
i
n ogni caso, il carico deve appoggiare
sulle fasce antiscivolo previste allo
scopo e non deve toccare né il tetto né
i vetri del tetto.
Preconizzazioni per il carico sul tetto
Questa procedura necessita la chiave
fornita con gli attrezzi di sostituzione
della ruota.
Queste due barre del Tetto Modutop
installate in longitudinale sono
amovibili.
Rubrica 9, parte " s ostituire una
ruota".
-
a prire i coperchietti di protezione.
-
a llentare i 4 bullloni con la chiave e
rimuoverli.
-

Ruotare le barre di 90°
posizionando le parti incave in
avanti.
-


Riposizionare i 4
bulloni e riavvitarli
con la chiave.
-

Richiudere i coperchietti di
protezione.
-


Per fissare il carico, utilizzare solo i
passa cinghia

A.
ERGoNoMia e CoNFoRT
4
Confort

100
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

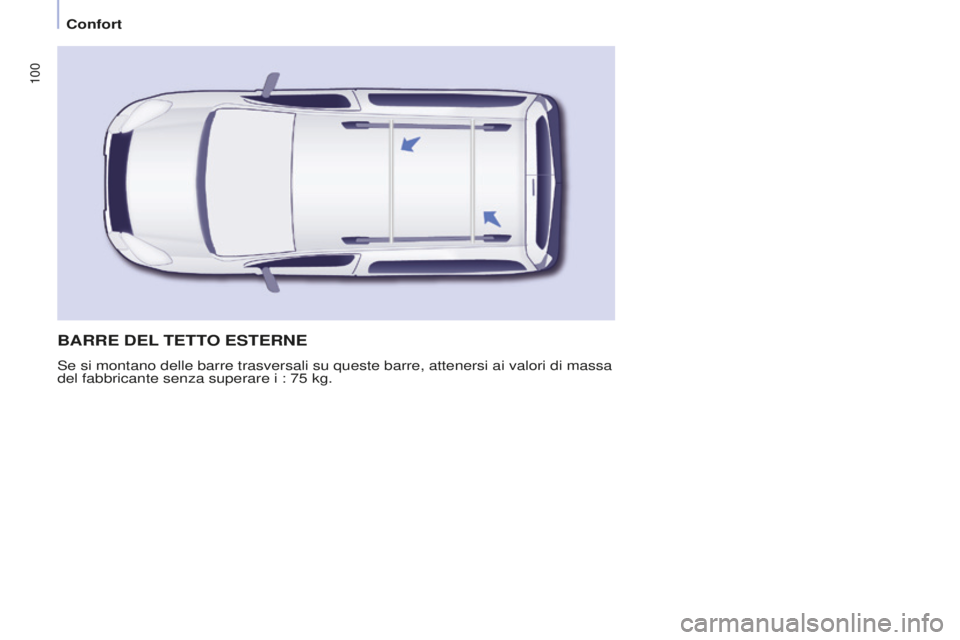

BARRE DEL TETTO ESTERNE
se si montano delle barre trasversali su queste barre, attenersi ai valor\
i di massa
del fabbricante senza superare i : 75 kg.
Confort

101
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

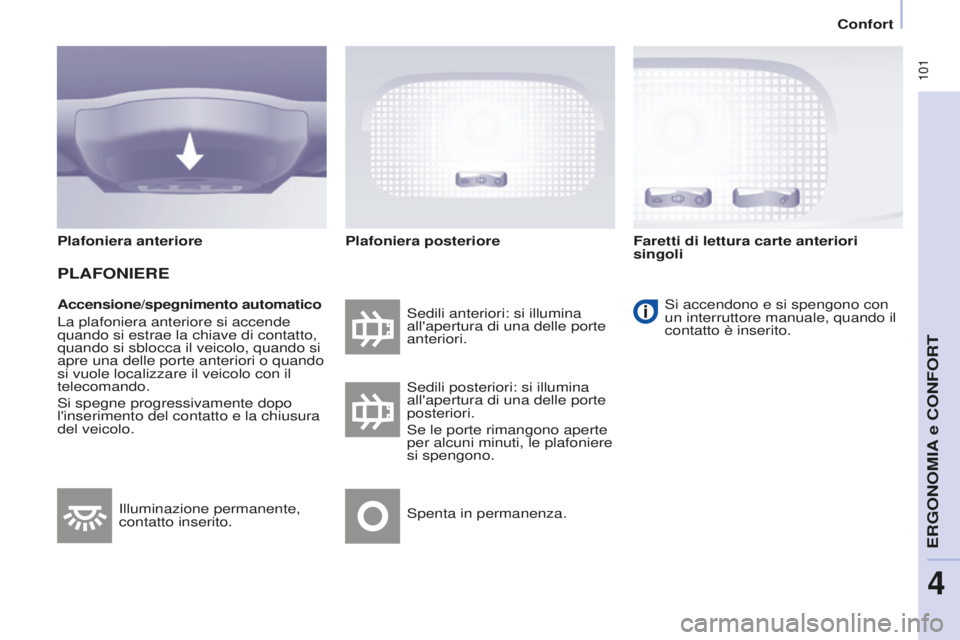

Accensione/spegnimento automatico
La plafoniera anteriore si accende
quando si estrae la chiave di contatto,
quando si sblocca il veicolo, quando si
apre una delle porte anteriori o quando
si vuole localizzare il veicolo con il
telecomando.
s
i spegne progressivamente dopo
l'inserimento del contatto e la chiusura
del veicolo.s edili anteriori: si illumina
all'apertura di una delle porte
anteriori.s i accendono e si spengono con
un interruttore manuale, quando il
contatto è inserito.
s

edili posteriori: si illumina
all'apertura di una delle porte
posteriori.
s

e le porte rimangono aperte
per alcuni minuti, le plafoniere
si spengono.
s

penta in permanenza.
i
lluminazione permanente,
contatto inserito.
Plafoniera anteriore
PLAFONIERE
Plafoniera posteriore
Faretti di lettura carte anteriori
singoli
ERGoNoMia e CoNFoRT
4
Confort

102
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015
COPRIBAGAGLI (5 POSTI)
Questo ripiano rigido permette di
nascondere gli oggetti sistemati nel
bagagliaio.Rimuoverlo
Ripiegarlo.
Estrarlo dalle tacche A e B tirando
verso di sé.
s

ollevarlo e rimuovere l'insieme.
Rimontarlo
Posare il copribagagli davanti ad A e B.
s

pingere in avanti per introdurre i
pernetti nelle tacche.
Aprirlo e fissarlo nelle tacche C.
Ripiegarlo
d

al bagagliaio, piegare il mezzo
ripiano sollevandolo per estrarlo dalla
tacca C. Riporlo (a seconda della versione)
Nello schienale dei sedili posteriore è
previsto un alloggiamento per riporre il
copribagagli ripiegato su se stesso.
i

nserirlo verticalmente tra le guide
laterali situate a metà altezza degli
schienali.
i

nserire prima la cerniera, con le alette
rivolte verso l'alto.
Questo copribagagli rigido può
formare un tavolinetto. Tuttavia,
per ragioni di sicurezza, non
appoggiare oggetti che possano
diventare pericolosi in caso di brusca
frenata o di urto.
Confort

103
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015
Presa 12 Volt (120 W maxi)
si consiglia di limitarne l'uso per non
scaricare la batteria.
Rete di protezione
aprire la protezione situata nel
supporto del gancio.
Fissare la parte superiore della rete
nelle tacche, dopo aver ruotato la barra
di 1/4
di giro.
Verificare il corretto inserimento
dell'estremità della barra nella parte
metallica del suo alloggiamento.
Fissare le cinghie negli alloggiamenti
previsti sul pianale.
Tendere la rete con le cinghie.
Anelli d'aggancio
Utilizzare questi anelli per fissare i
carichi al pavimento.
ERGoNoMia e CoNFoRT
4
Confort

104
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015
ALLESTIMENTI POSTERIORI
(7 POSTI )
Porta bicchieri
ogni liquido trasportato in un bicchiere
potrebbe rovesciarsi, prestare quindi
attenzione.
"
s iate prudenti".
Presa 12 Volt (120 W maxi)
si consiglia di limitarne l'utilizzo per
evitare di scaricare la batteria.
Anelli d'aggancio
utilizzare gli anelli d'aggancio al
pianale per fissare e trattenere
saldamente gli oggetti caricati.
Gli ancoraggi delle cinture di sicurezza
non devono essere utilizzati per questo
scopo.


s i raccomanda di immobilizzare il
carico fissandolo saldamente con
gli anelli d'aggancio presenti sul
pianale.
Confort

105
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

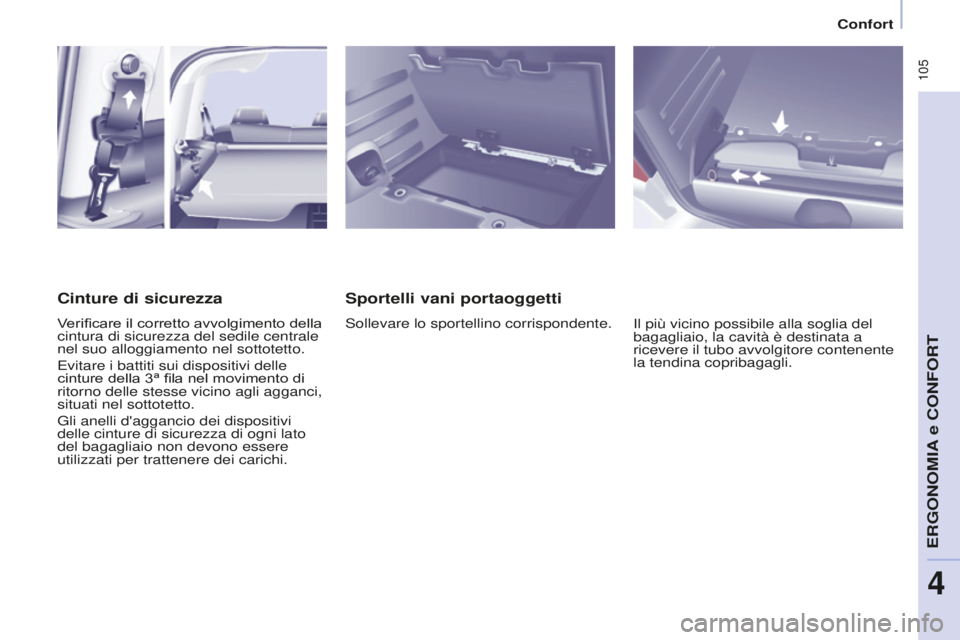

Sportelli vani portaoggetti
sollevare lo sportellino corrispondente.il più vicino possibile alla soglia del
bagagliaio, la cavità è destinata a
ricevere il tubo avvolgitore contenente
la tendina copribagagli.
Cinture di sicurezza
Verificare il corretto avvolgimento della
cintura di sicurezza del sedile centrale
nel suo alloggiamento nel sottotetto.
Evitare i battiti sui dispositivi delle
cinture della 3ª fila nel movimento di
ritorno delle stesse vicino agli agganci,
situati nel sottotetto.
Gli anelli d'aggancio dei dispositivi
delle cinture di sicurezza di ogni lato
del bagagliaio non devono essere
utilizzati per trattenere dei carichi.
ERGoNoMia e CoNFoRT
4
Confort

106
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015
TENDALINO, TENDINA COPRIBAGAGLI
Posizionare la tendina in modo da
avere le alette posteriori rivolte verso
di sé.
i

nserire il pernetto sinistro
dell'avvolgitore nel supporto A.
i

l tendalino funge da tendina
copribagagli dotata di avvolgitore. Non
appoggiare oggetti duri o pesanti sulla
tendina copribagagli srotolata.
Premere poi posizionare il pernetto
destro di fronte al supporto B.
Rilasciare poi inserire l'avvolgitore nel
suo supporto.
Srotolare la tendina copribagagli fino ai
montanti laterali posteriori.
i
nserire le estremità nelle tacche
posteriori per tenerla tesa.
Per srotolarla
Collocare i sedili della fila 3

in
posizione a portafoglio.
s

ollevare lo sportellino situato sulla
soglia del bagagliaio.
a

fferrare l'avvolgitore al centro e
premerlo verso il montante sinistro.s
ollevare l'insieme.
Confort

107
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015
Per rimuoverla
d
al bagagliaio, tirare la tendina
copribagagli verso di sé per sganciarla
dai montanti laterali.
a

ccompagnare l'avvolgimento della
tendina copribagagli.
Rimuovere le pinzette dei tre sportellini
alla base di ogni appoggiatesta della
fila 2.
Premere la tendina verso sinistra per
sganciarla dal supporto B.
s

ollevarla e ruotarla in avanti. Per arrotolarla
Riporla nella cavità della soglia del
bagagliaio, con le due alette posteriori
verso l'alto.
Premere la tendina dapprima verso
sinistra.
Rilasciare.
s

istemare le due alette e richiudere lo
sportellino.
L'avvolgitore è equipaggiato di
tre sportellini che permettono di
nascondere il bagagliaio, sia con
i sedili della fila 2

in posizione
normale o confort.
o

gni sportellino dispone di due
pinzette che si agganciano alla base di
ogni appoggiatesta.
ERGoNoMia e CoNFoRT
4
Confort

108
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

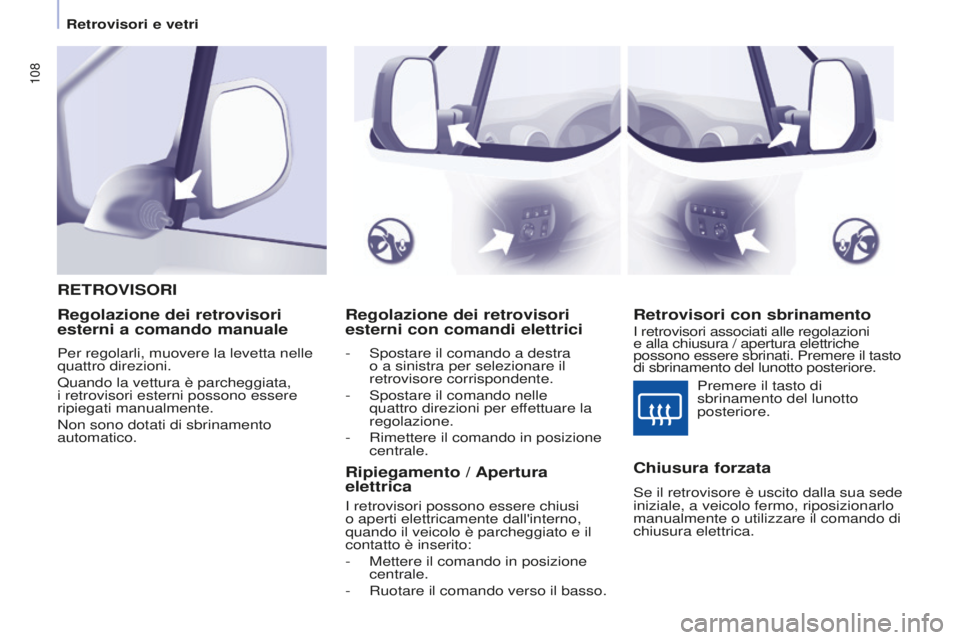

Regolazione dei retrovisori
esterni con comandi elettrici
- spostare il comando a destra
o a sinistra per selezionare il
retrovisore corrispondente.
-
s postare il comando nelle
quattro direzioni per effettuare la
regolazione.
-

Rimettere il comando in posizione
centrale.
RETROVISORI
Retrovisori con sbrinamento
Regolazione dei retrovisori
esterni a comando manuale
Chiusura forzata
se il retrovisore è uscito dalla sua sede
iniziale, a veicolo fermo, riposizionarlo
manualmente o utilizzare il comando di
chiusura elettrica. Premere il tasto di
sbrinamento del lunotto
posteriore.
Per regolarli, muovere la levetta nelle
quattro direzioni.
Quando la vettura è parcheggiata,
i retrovisori esterni possono essere
ripiegati manualmente.
Non sono dotati di sbrinamento
automatico.
Ripiegamento / Apertura
elettrica
i retrovisori possono essere chiusi
o aperti elettricamente dall'interno,
quando il veicolo è parcheggiato e il
contatto è inserito:
-

Mettere il comando in posizione
centrale.
-


Ruotare il comando verso il basso.
i
retrovisori associati alle regolazioni
e alla chiusura / apertura elettriche
possono essere sbrinati. Premere il tasto
di sbrinamento del lunotto posteriore.
Retrovisori e vetri
