Page 91 of 308

89
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

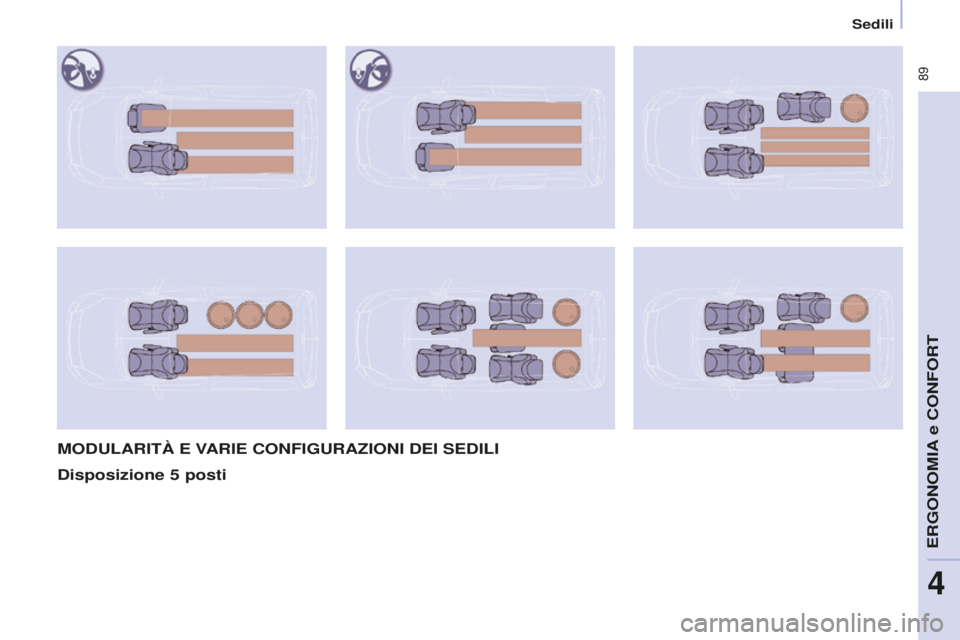

MODULARITà E VARIE CONFIGURAZIONI DEI SEDILI
Disposizione 5
posti
ERGoNoMia e CoNFoRT
4
sedili
Page 92 of 308

90
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

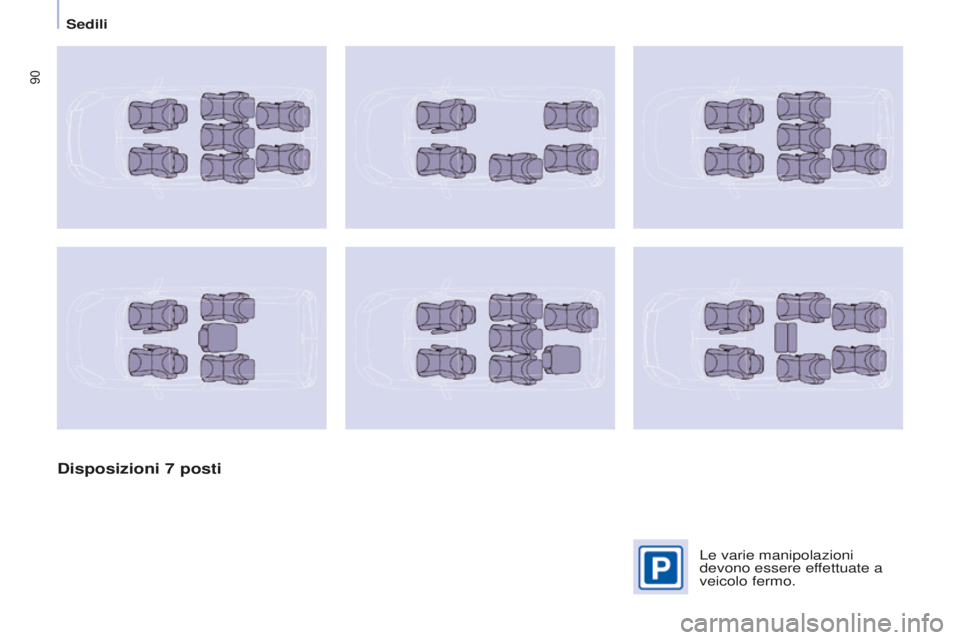

Disposizioni 7 posti
Le varie manipolazioni
devono essere effettuate a
veicolo fermo.
sedili
Page 93 of 308

91
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015
ALLESTIMENTI ANTERIORI
1.
Cassettino portaoggetti
inferiore
Può essere dotato o non di coperchio.
Vano portaoggetti superiore
E' situato sul cruscotto, dietro al
volante.
u
n incavo facilita il sollevamento del
coperchio per aprirlo.
a
ccompagnarlo
fino alla posizione di arresto.
Per richiuderlo, accompagnare il
coperchio quindi esercitare una
leggera pressione al centro.
Qualsiasi liquido che rischia di
rovesciarsi può provocare un
cortocircuito e quindi un potenziale
incendio.
3. Contenitore laterale
4. Gancio appendi borsa
appendere solo borse leggere.
2. Contenitore e portabottiglie
(1,5 l)
ERGoNoMia e CoNFoRT
4
Confort
Page 94 of 308

92
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

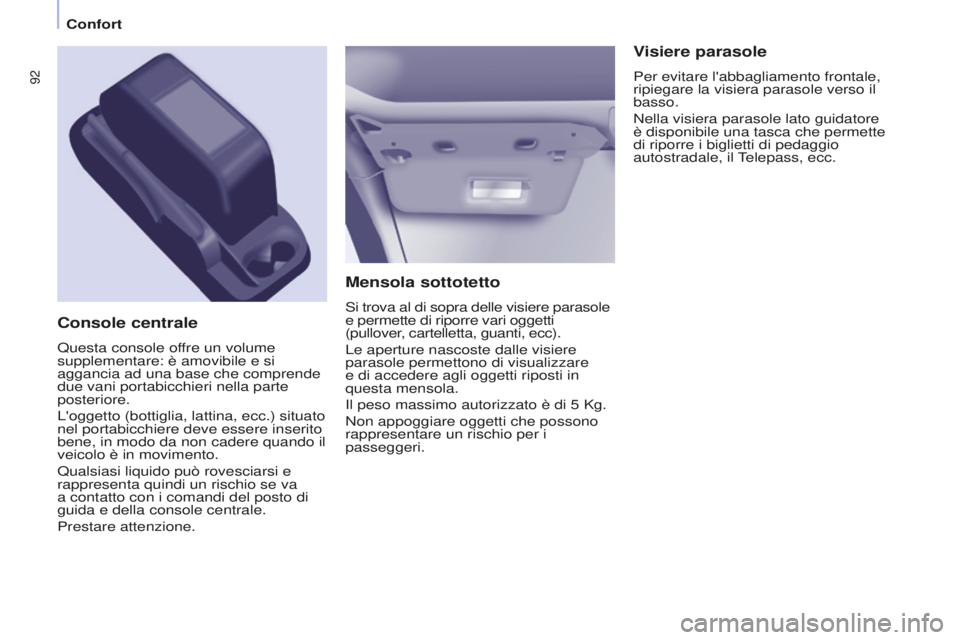

Mensola sottotetto
si trova al di sopra delle visiere parasole
e permette di riporre vari oggetti
(pullover, cartelletta, guanti, ecc).
Le aperture nascoste dalle visiere
parasole permettono di visualizzare
e di accedere agli oggetti riposti in
questa mensola.
i
l peso massimo autorizzato è di 5 Kg.
Non appoggiare oggetti che possono
rappresentare un rischio per i
passeggeri.
Console centrale
Questa console offre un volume
supplementare: è amovibile e si
aggancia ad una base che comprende
due vani portabicchieri nella parte
posteriore.
L'oggetto (bottiglia, lattina, ecc.) situato
nel portabicchiere deve essere inserito
bene, in modo da non cadere quando il
veicolo è in movimento.
Qualsiasi liquido può rovesciarsi e
rappresenta quindi un rischio se va
a contatto con i comandi del posto di
guida e della console centrale.
Prestare attenzione.
Visiere parasole
Per evitare l'abbagliamento frontale,
ripiegare la visiera parasole verso il
basso.
Nella visiera parasole lato guidatore
è disponibile una tasca che permette
di riporre i biglietti di pedaggio
autostradale, il Telepass, ecc.
Confort
Page 95 of 308

93
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

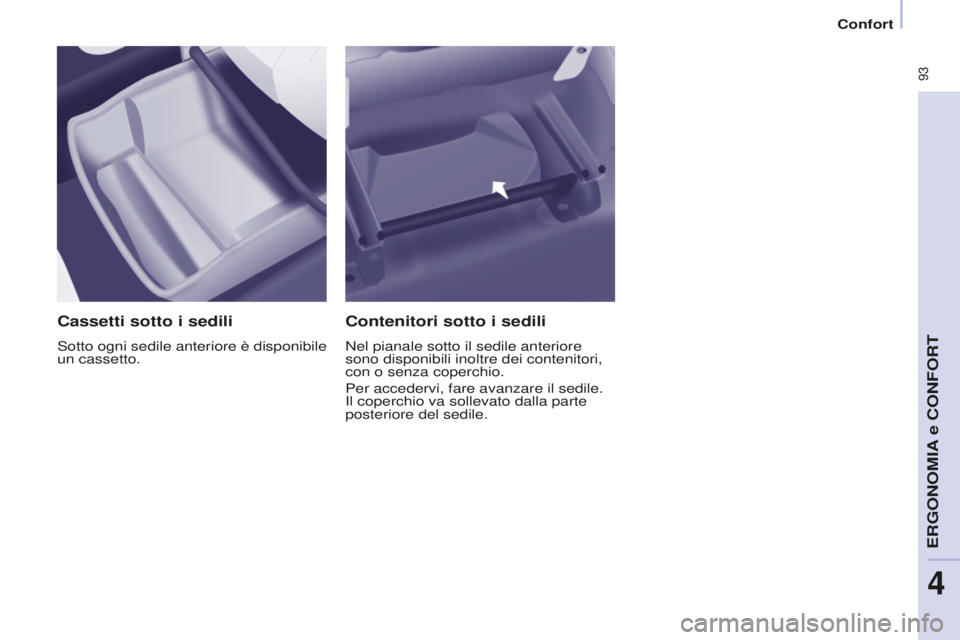

Cassetti sotto i sedili
sotto ogni sedile anteriore è disponibile
un cassetto.
Contenitori sotto i sedili
Nel pianale sotto il sedile anteriore
sono disponibili inoltre dei contenitori,
con o senza coperchio.
Per accedervi, fare avanzare il sedile.
i
l coperchio va sollevato dalla parte
posteriore del sedile.
ERGoNoMia e CoNFoRT
4
Confort
Page 96 of 308

94
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015
DISPOSIZIONE DEI SEDILI
V
ani del pianale
sotto ai piedi dei passeggeri posteriori
sono disponibili due vani.
Per aprirli, inserire le dita nella tacca e
sollevare il coperchio.
Tavolino sullo schienale dei
sedili
Per aprirlo, tirarlo verso l'alto e
ripiegarlo.
Per ragioni di sicurezza, se si esercita
una forte pressione, il tavolinetto si
sgancia.
Per ricollocarlo, afferrarlo verticalmente
ed inserire un lato e poi l'altro,
forzando leggermente.
Non appoggiare oggetti duri o pesanti
sul tavolinetto. Potrebbero diventare
pericolosi in caso di brusca frenata o
di urto.
s
ul lato di ogni tavolinetto è presente
un gancio appendi borsa.
Tendine laterali
delle tendine laterali possono essere
disponibili sulle porte laterali scorrevoli.
T
irare la tendina laterale dalla linguetta
per posizionarla.
Per evitare di danneggiare la tendina
all'apertura della porta, verificare il
corretto aggancio della linguetta.
a ccompagnare sempre la tendina
lentamente afferrandola per la
linguetta, sia per alzarla che per
abbassarla.
Confort
Page 97 of 308

95
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015
TETTO MODUTOP
il tetto è multifunzione e prolunga la
mensola. È costituito dai seguenti
elementi :
Contenitori
su ogni lato del tetto sono disponibili
dei contenitori. i l peso massimo
autorizzato è di 6
kg.
i
l fondo traslucido aiuta a ritrovare gli
oggetti riposti all'interno.
Non collocarvi oggetti che possono
presentare un rischio per i passeggeri.
Plafoniera
il suo funzionamento è identico a
quello della plafoniera anteriore.
Fare riferimento alla rubrica 4,
parte "Confort a bordo", capitolo
"Plafoniere".
ERGoNoMia e CoNFoRT
4
Confort
Page 98 of 308

96
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

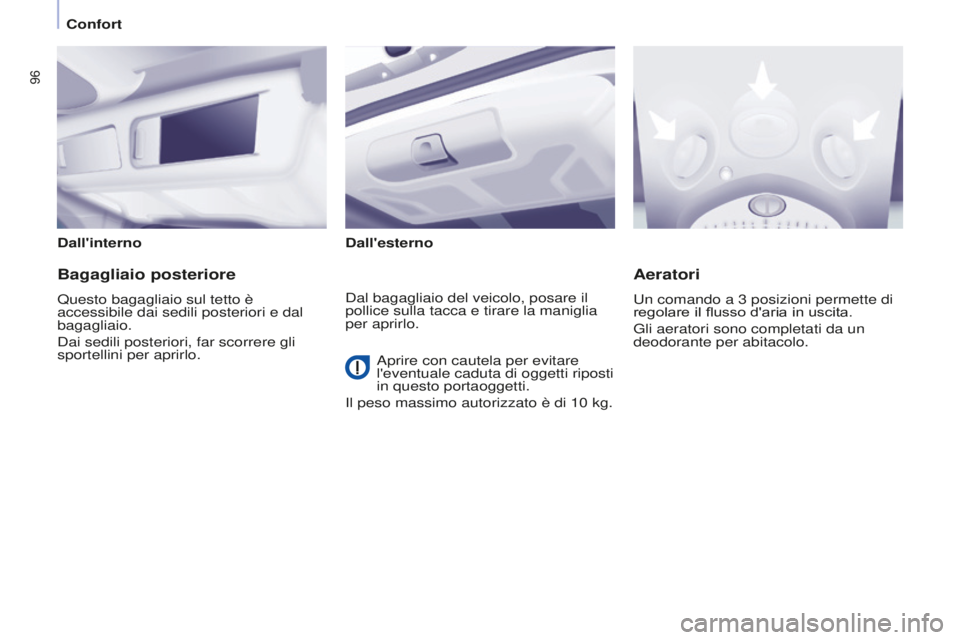

Dall'internoDall'esterno
Bagagliaio posteriore
Questo bagagliaio sul tetto è
accessibile dai sedili posteriori e dal
bagagliaio.
d
ai sedili posteriori, far scorrere gli
sportellini per aprirlo.
Aeratori
un comando a 3 posizioni permette di
regolare il flusso d'aria in uscita.
Gli aeratori sono completati da un
deodorante per abitacolo.d
al bagagliaio del veicolo, posare il
pollice sulla tacca e tirare la maniglia
per aprirlo.
a
prire con cautela per evitare
l'eventuale caduta di oggetti riposti
in questo portaoggetti.
i
l peso massimo autorizzato è di 10
kg.
Confort
Page 99 of 308

97
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

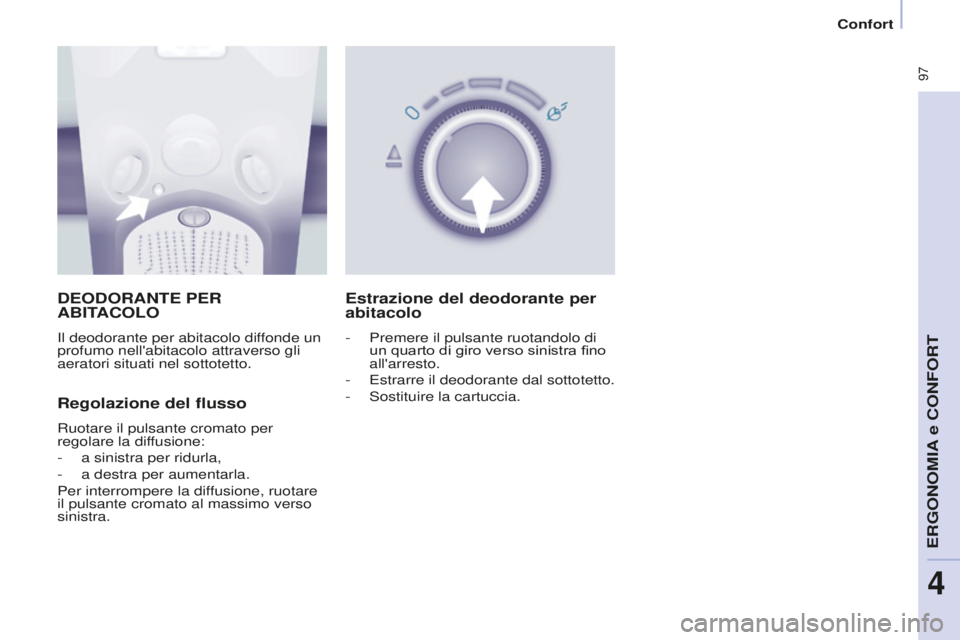

DEODORANTE PER ABITACOLO
il deodorante per abitacolo diffonde un
profumo nell'abitacolo attraverso gli
aeratori situati nel sottotetto.
Regolazione del flusso
Ruotare il pulsante cromato per
regolare la diffusione:
-
a sinistra per ridurla,
-
a destra per aumentarla.
Per interrompere la dif
fusione, ruotare
il pulsante cromato al massimo verso
sinistra.
Estrazione del deodorante per
abitacolo
- Premere il pulsante ruotandolo di
un quarto di giro verso sinistra fino
all'arresto.
-
Estrarre il deodorante dal sottotetto.
-
s ostituire la cartuccia.
ERGoNoMia e CoNFoRT
4
Confort
Page 100 of 308

98
Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VP_it_Chap04_Ergonomie_ed01-2015

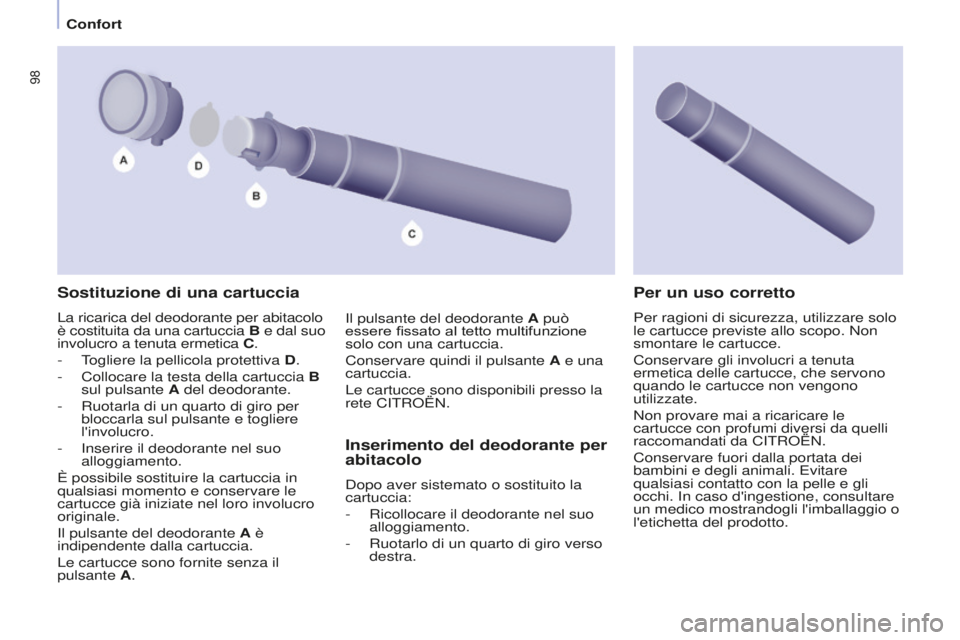

Sostituzione di una cartuccia
La ricarica del deodorante per abitacolo
è costituita da una cartuccia B e dal suo
involucro a tenuta ermetica C .
-
T
ogliere la pellicola protettiva D.
-
Collocare la testa della cartuccia
B
sul pulsante A del deodorante.
-
Ruotarla di un quarto di giro per
bloccarla sul pulsante e togliere
l'involucro.
-
i nserire il deodorante nel suo
alloggiamento.
È possibile sostituire la cartuccia in
qualsiasi momento e conservare le
cartucce già iniziate nel loro involucro
originale.
i
l pulsante del deodorante A è
indipendente dalla cartuccia.
Le cartucce sono fornite senza il
pulsante A.
Inserimento del deodorante per
abitacolo
dopo aver sistemato o sostituito la
cartuccia:
-
Ricollocare il deodorante nel suo
alloggiamento.
-
Ruotarlo di un quarto di giro verso
destra.
Per un uso corretto
Per ragioni di sicurezza, utilizzare solo
le cartucce previste allo scopo. Non
smontare le cartucce.
Conservare gli involucri a tenuta
ermetica delle cartucce, che servono
quando le cartucce non vengono
utilizzate.
Non provare mai a ricaricare le
cartucce con profumi diversi da quelli
raccomandati da C
i TR o ËN.
Conservare fuori dalla portata dei
bambini e degli animali. Evitare
qualsiasi contatto con la pelle e gli
occhi.
i n caso d'ingestione, consultare
un medico mostrandogli l'imballaggio o
l'etichetta del prodotto.i
l pulsante del deodorante A può
essere fissato al tetto multifunzione
solo con una cartuccia.
Conservare quindi il pulsante A e una
cartuccia.
Le cartucce sono disponibili presso la
rete C
i
TR
o
ËN.
Confort
