CITROEN BERLINGO VAN 2021 Instrukcja obsługi (in Polish)

179
W razie awarii

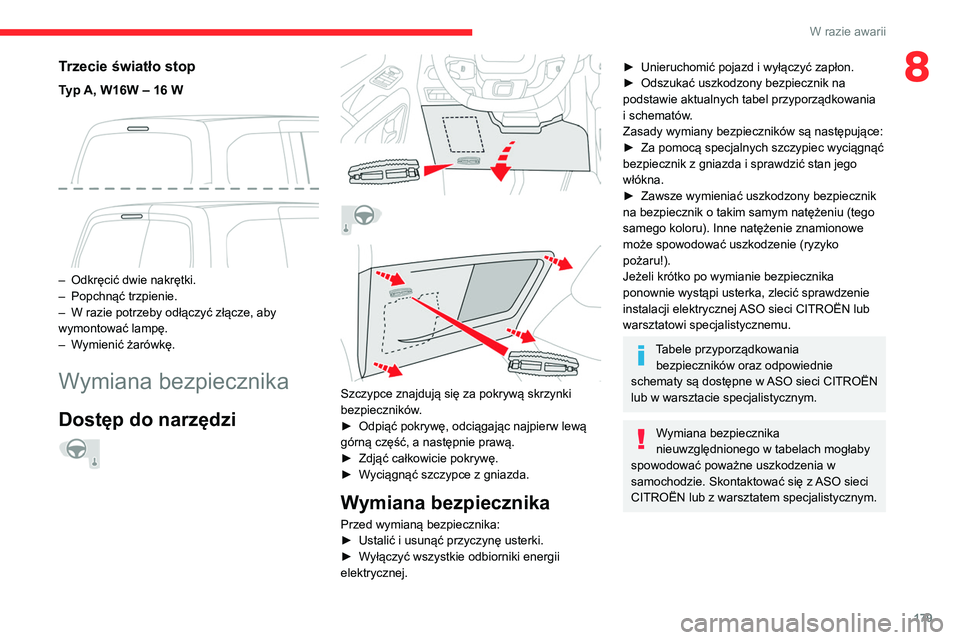

8Trzecie światło stop
Typ A, W16W – 16 W

– Odkręcić dwie nakrętki.
– Popchnąć trzpienie.
–

W razie potrzeby odłączyć złącze, aby
wymontować lampę.
–


W
ymienić żarówkę.
Wymiana bezpiecznika
Dostęp do narzędzi







Szczypce znajdują się za pokrywą skrzynki
bezpieczników.
►
Odpiąć pokrywę, odciągając najpierw lewą
górną część, a następnie prawą.
►


Zdjąć całkowicie pokrywę.
►


W
yciągnąć szczypce z gniazda.
Wymiana bezpiecznika
Przed wymianą bezpiecznika:
► Ustalić i usunąć przyczynę usterki.
►

W
yłączyć wszystkie odbiorniki energii
elektrycznej.
► Unieruchomić pojazd i wyłączyć zapłon.
► Odszukać uszkodzony bezpiecznik na
podstawie aktualnych tabel przyporządkowania
i schematów
.
Zasady wymiany bezpieczników są następujące:
►

Za pomocą specjalnych szczypiec wyciągnąć
bezpiecznik z gniazda i sprawdzić stan jego
włókna.
►


Zawsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o takim samym natężeniu (tego
samego koloru). Inne natężenie znamionowe
może spowodować uszkodzenie (ryzyko
pożaru!).
Jeżeli krótko po wymianie bezpiecznika
ponownie wystąpi usterka, zlecić sprawdzenie
instalacji elektrycznej

ASO sieci CITROËN lub
warsztatowi specjalistycznemu.
Tabele przyporządkowania bezpieczników oraz odpowiednie
schematy są dostępne w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Wymiana bezpiecznika
nieuwzględnionego w tabelach mogłaby
spowodować poważne uszkodzenia w
samochodzie. Skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.

180
W razie awarii


Sprawny
Przepalony

Szczypce
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został tak
skonstruowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją osprzętu
spoza oferty CITROËNA i zainstalowanego
niezgodnie z zaleceniami. W szczególności
dotyczy to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.
Aby uzyskać szczegółowe informacje odnośnie do montażu haka holowniczego
i wyposażenia typu TAXI, prosimy
kontaktować się z ASO sieci CITROËN.
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
► Odpiąć pokrywę, pociągając lewą górną
część, a potem prawą.
Dostępność bezpieczników opisanych poniżej
zależy od wyposażenia samochodu.


Nr bez-
piecznika Prąd zna-
mionowy
(A)Funkcje
F1 10Bezprzewodowa
ładowarka
smartfona,
elektrochro-
matyczne lus-
terko wsteczne
Nr bez-
piecznikaPrąd zna-
mionowy
(A)Funkcje
F4 15Sygnał
dźwiękowy
F6 20Pompa
spryskiwacza
szyb
F7 10Gniazdo 12
V
(z tyłu)
F10 30Moduł zamków
elektrycznych
F13 10Elementy
sterowania
układami
telematycznymi
i radiem
F14 5Alarm,
zaawansowany
moduł
telematyczny
F19 3Moduł haka
holowniczego
F23 5Podstawowy
moduł haka
holowniczego
F27 5Ogrzewanie
dodatkoweNr bez-
piecznikaPrąd zna-
mionowy
(A)Funkcje
F29 20System audio,
ekran dotykowy
F31 15System audio
(dostępny jako
wyposażenie
posprzedażne)
F32 15Gniazdo 12 V (z
przodu)
F34 5Elementy
sterowania
lusterkami
F36 5Gniazdo USB
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze
silnika, w pobliżu akumulatora.

181
W razie awarii

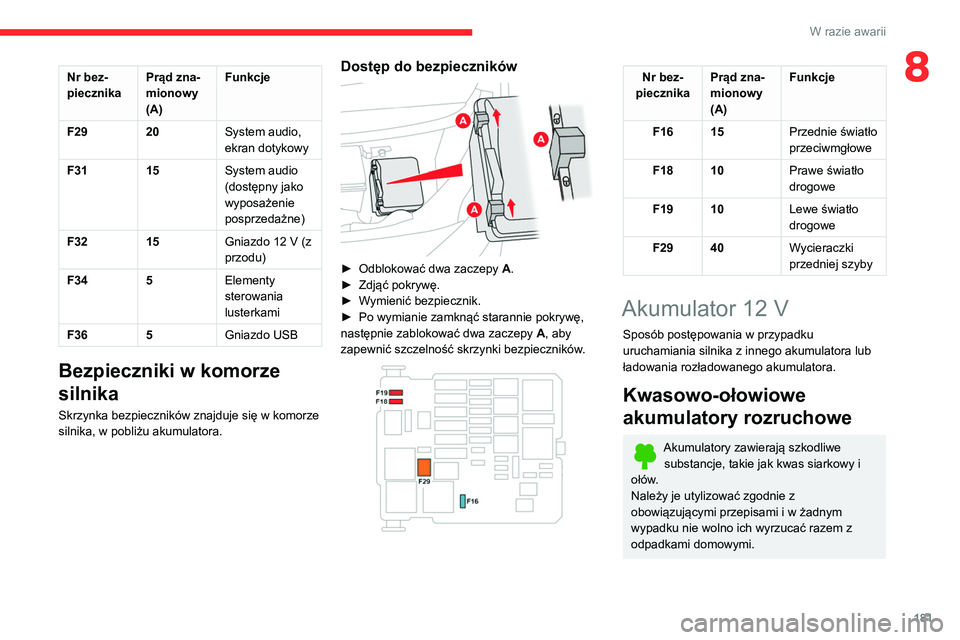

8Nr bez-
piecznikaPrąd zna-
mionowy
(A)Funkcje
F29 20System audio,
ekran dotykowy
F31 15System audio
(dostępny jako
wyposażenie
posprzedażne)
F32 15Gniazdo 12
V (z
przodu)
F34 5Elementy
sterowania
lusterkami
F36 5Gniazdo USB
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze
silnika, w pobliżu akumulatora.
Dostęp do bezpieczników

► Odblokować dwa zaczepy A .
► Zdjąć pokrywę.
►

W
ymienić bezpiecznik.
►

Po wymianie zamknąć starannie pokrywę,
następnie zablokować dwa zaczepy A

, aby
zapewnić szczelność skrzynki bezpieczników.


Nr bez-
piecznika Prąd zna-
mionowy
(A) Funkcje
F16 15 Przednie światło
przeciwmgłowe
F18 10 Prawe światło
drogowe
F19 10 Lewe światło
drogowe
F29 40 Wycieraczki
przedniej szyby
Akumulator 12 V
Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Kwasowo-ołowiowe
akumulatory rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy i
ołów.
Należy je utylizować zgodnie z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem z
odpadkami domowymi.

182
W razie awarii

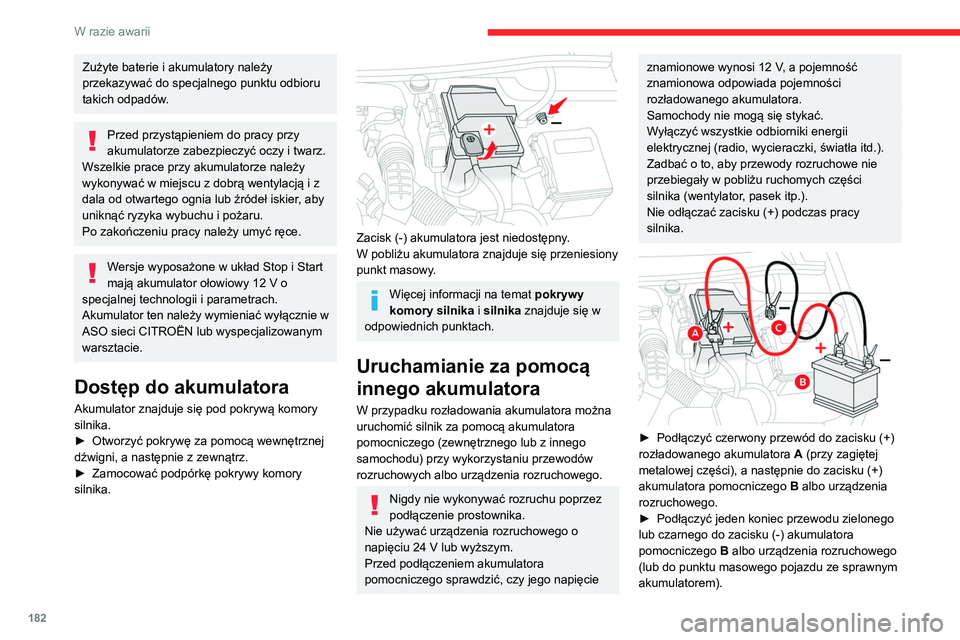

Zużyte baterie i akumulatory należy
przekazywać do specjalnego punktu odbioru
takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w miejscu z dobrą wentylacją i z
dala od otwartego ognia lub źródeł iskier, aby
uniknąć ryzyka wybuchu i pożaru.
Po zakończeniu pracy należy umyć ręce.
Wersje wyposażone w układ Stop i Start
mają akumulator ołowiowy 12 V o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać wyłącznie w
ASO sieci CITROËN lub wyspecjalizowanym
warsztacie.
Dostęp do akumulatora
Akumulator znajduje się pod pokrywą komory
silnika.
►

Otworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie z zewnątrz.
►


Zamocować podpórkę pokrywy komory
silnika.


Zacisk (-) akumulatora jest niedostępny.
W pobliżu akumulatora znajduje się przeniesiony
punkt masowy.
Więcej informacji na temat pokrywy
komory silnika i silnika znajduje się w
odpowiednich punktach.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych albo urządzenia rozruchowego.
Nigdy nie wykonywać rozruchu poprzez
podłączenie prostownika.
Nie używać urządzenia rozruchowego o
napięciu 24
V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego napięcie
znamionowe wynosi 12 V, a pojemność
znamionowa odpowiada pojemności
rozładowanego akumulatora.
Samochody nie mogą się stykać.
W
yłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki, światła itd.).
Zadbać o to, aby przewody rozruchowe nie
przebiegały w pobliżu ruchomych części
silnika (wentylator, pasek itp.).
Nie odłączać zacisku (+) podczas pracy
silnika.


► Podłączyć czerwony przewód do zacisku (+)
rozładowanego akumulatora A
(przy zagiętej
metalowej części), a następnie do zacisku (+)
akumulatora pomocniczego B albo urządzenia
rozruchowego.
►

Podłączyć jeden koniec przewodu zielonego
lub czarnego do zacisku (-) akumulatora
pomocniczego B

albo urządzenia rozruchowego
(lub do punktu masowego pojazdu ze sprawnym
akumulatorem).
► Drugi koniec przewodu zielonego lub
czarnego podłączyć do punktu masowego C
pojazdu z rozładowanym akumulatorem.
► Uruchomić silnik pojazdu ze sprawnym
akumulatorem i pozwolić mu pracować przez
kilka minut.
► Włączyć rozrusznik w pojeździe z
rozładowanym akumulatorem i uruchomić silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i poczekać chwilę przed ponowną próbą.
► Poczekać, aż silnik zacznie pracować na
wolnych obrotach.
► Odłączyć przewody rozruchowe w odwrotnej
kolejności.
► Pozwolić silnikowi przepracować co najmniej
30 minut podczas jazdy albo na postoju, aby
akumulator zdołał osiągnąć wystarczający
poziom naładowania.
W celu odłączenia przewodów wykonać
procedurę w odwrotnej kolejności.
Pewne funkcje, w tym Stop i Start,
pozostają niedostępne, dopóki
akumulator nie osiągnie wystarczającego
poziomu naładowania.
Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną trwałość akumulatora,
należy dbać o dostateczny poziom jego
naładowania.

183
W razie awarii

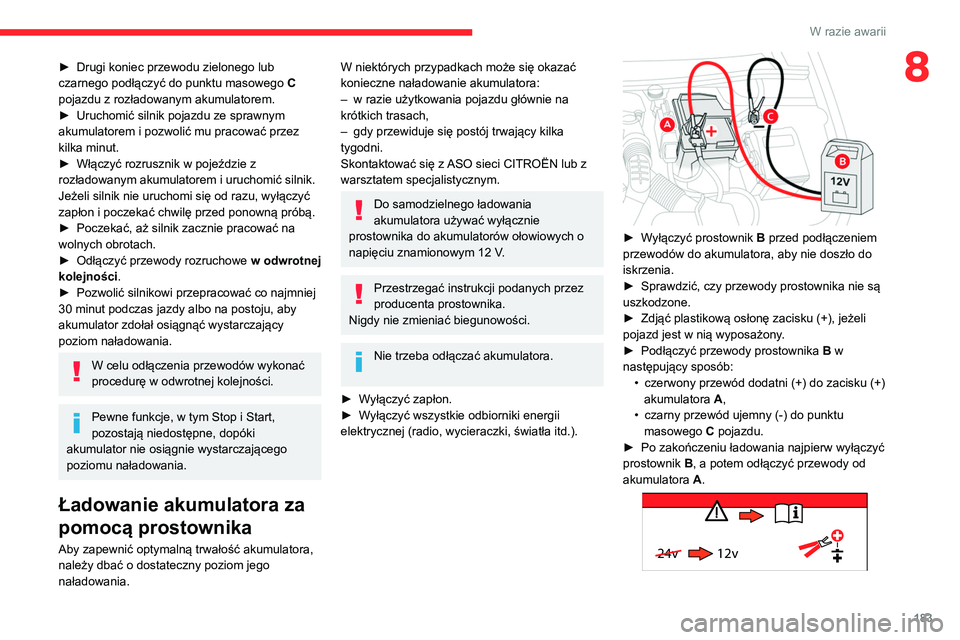

8► Drugi koniec przewodu zielonego lub
czarnego podłączyć do punktu masowego C

pojazdu z rozładowanym akumulatorem.
►

Uruchomić silnik pojazdu ze sprawnym
akumulatorem i pozwolić mu pracować przez
kilka minut.
►


Włączyć rozrusznik w pojeździe z
rozładowanym akumulatorem i uruchomić silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i poczekać chwilę przed ponowną próbą.
►


Poczekać, aż silnik zacznie pracować na
wolnych obrotach.
►


Odłączyć przewody rozruchowe w odwrotnej
kolejności

.
►

Pozwolić silnikowi przepracować co najmniej
30 minut podczas jazdy albo na postoju, aby
akumulator zdołał osiągnąć wystarczający
poziom naładowania.
W celu odłączenia przewodów wykonać
procedurę w odwrotnej kolejności.
Pewne funkcje, w tym Stop i Start,
pozostają niedostępne, dopóki
akumulator nie osiągnie wystarczającego
poziomu naładowania.
Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną trwałość akumulatora,
należy dbać o dostateczny poziom jego
naładowania.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
–

w razie użytkowania pojazdu głównie na
krótkich trasach,
–


gdy przewiduje się postój trwający kilka
tygodni.
Skontaktować się z

ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Do samodzielnego ładowania
akumulatora używać wyłącznie
prostownika do akumulatorów ołowiowych o
napięciu znamionowym 12
V.
Przestrzegać instrukcji podanych przez
producenta prostownika.
Nigdy nie zmieniać biegunowości.
Nie trzeba odłączać akumulatora.
►

W

yłączyć zapłon.
►

W

yłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki, światła itd.).


► Wyłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby nie doszło do
iskrzenia.
►

Sprawdzić, czy przewody prostownika nie są
uszkodzone.
►


Zdjąć plastikową osłonę zacisku (+), jeżeli
pojazd jest w nią wyposażony

.
►

Podłączyć przewody prostownika B

w
następujący sposób: •

czerwony przewód dodatni (+) do zacisku (+)
akumulatora A

,
•

czarny przewód ujemny (-) do punktu
masowego C

pojazdu.
►

Po zakończeniu ładowania najpierw wyłączyć
prostownik B

, a potem odłączyć przewody od
akumulatora A.

24v 12v

184
W razie awarii

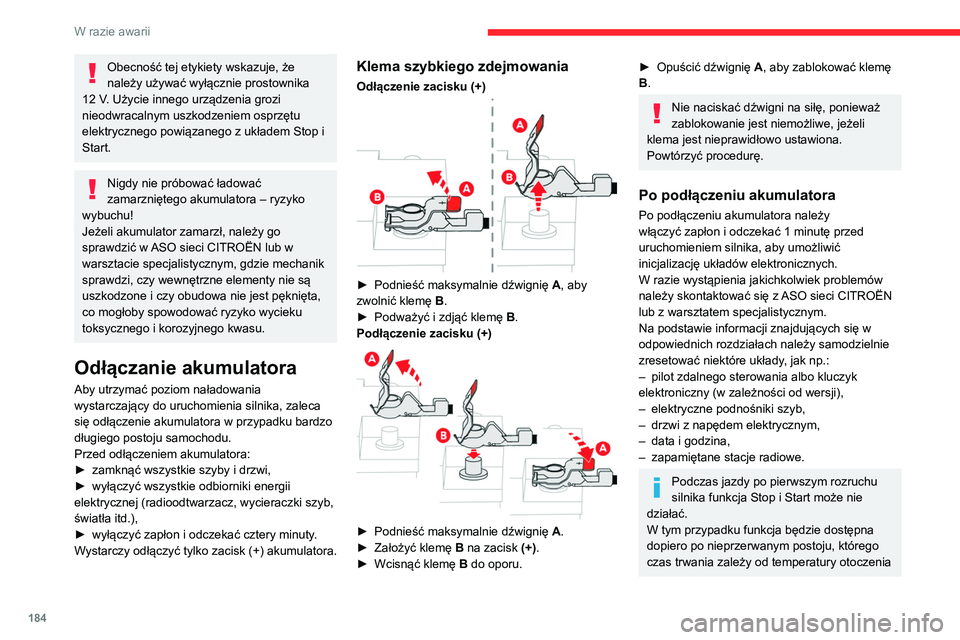

Obecność tej etykiety wskazuje, że
należy używać wyłącznie prostownika
12

V. Użycie innego urządzenia grozi
nieodwracalnym uszkodzeniem osprzętu
elektrycznego powiązanego z układem Stop i
Start.
Nigdy nie próbować ładować
zamarzniętego akumulatora – ryzyko
wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym, gdzie mechanik
sprawdzi, czy wewnętrzne elementy nie są
uszkodzone i czy obudowa nie jest pęknięta,
co mogłoby spowodować ryzyko wycieku
toksycznego i korozyjnego kwasu.
Odłączanie akumulatora
Aby utrzymać poziom naładowania
wystarczający do uruchomienia silnika, zaleca
się odłączenie akumulatora w przypadku bardzo
długiego postoju samochodu.
Przed odłączeniem akumulatora:
►

zamknąć wszystkie szyby i drzwi,
►


wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki szyb,
światła itd.),
►


wyłączyć zapłon i odczekać cztery minuty
.
Wystarczy odłączyć tylko zacisk (+) akumulatora.
Klema szybkiego zdejmowania
Odłączenie zacisku (+)

► Podnieść maksymalnie dźwignię A , aby
zwolnić klemę B.
►

Podważyć i zdjąć klemę B

.
Podłączenie zacisku (+)


► Podnieść maksymalnie dźwignię A .
► Założyć klemę B na zacisk (+).
►

Wcisnąć klemę
B do oporu.
► Opuścić dźwignię A , aby zablokować klemę
B.
Nie naciskać dźwigni na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
klema jest nieprawidłowo ustawiona.
Powtórzyć procedurę.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy
włączyć zapłon i odczekać 1 minutę przed
uruchomieniem silnika, aby umożliwić
inicjalizację układów elektronicznych.
W razie wystąpienia jakichkolwiek problemów
należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Na podstawie informacji znajdujących się w
odpowiednich rozdziałach należy samodzielnie
zresetować niektóre układy, jak np.:
–

pilot zdalnego sterowania albo kluczyk
elektroniczny (w zależności od wersji),
–


elektryczne podnośniki szyb,
–


drzwi z napędem elektrycznym,
–


data i godzina,
–


zapamiętane stacje radiowe.
Podczas jazdy po pierwszym rozruchu
silnika funkcja Stop i Start może nie
działać.
W tym przypadku funkcja będzie dostępna
dopiero po nieprzerwanym postoju, którego
czas trwania zależy od temperatury otoczenia
Holowanie
Sposób postępowania w przypadku holowania przy użyciu zaczepu holowniczego.
Wskazówki ogólne
Należy przestrzegać przepisów obowiązujących w danym kraju.
Dopilnować, aby masa pojazdu holującego była wyższa od masy pojazdu holowanego.
Za kierownicą holowanego pojazdu musi się znajdować kierowca z ważnym prawem jazdy .
Podczas holowania pojazdu z czterema kołami na ziemi zawsze używać homologowanego drążka holowniczego. Użycie lin lub pasów jest zabronione.
Pojazd holujący powinien ruszać łagodnie.
W holowanym pojeździe z wyłączonym silnikiem nie działa wspomaganie hamowania ani układu kierowniczego.
W następujących wypadkach należy bezwzględnie wezwać pomoc drogową:
– awaria pojazdu na autostradzie lub drodze szybkiego ruchu;
– nie można ustawić skrzyni biegów w położeniu neutralnym, odblokować kierownicy lub zwolnić hamulca postojowego;
– nie można holować pojazdu z automatyczną skrzynią biegów z pracującym silnikiem;
– wymagane jest holowanie pojazdu z uniesionymi kołami jednej osi (tylko dwa koła na ziemi);
– pojazd ma napęd na cztery koła;
– brak homologowanego drążka holowniczego.
Ograniczenia dotyczące holowania
Typ pojazdu
(silnik / skrzynia biegów) Z przednimi kołami na
podłożuZ tylnymi kołami na
podłożuNa lawecie
niskopodwoziowejZ 4 kołami na podłożu
i z użyciem drążka
holowniczego
Pojazd z silnikiem
spalinowym / manualna
skrzynia biegów

185
W razie awarii
8i stanu naładowania akumulatora (do około 8
godzin).
Holowanie
Sposób postępowania w przypadku holowania przy użyciu zaczepu holowniczego.
Wskazówki ogólne
Należy przestrzegać przepisów obowiązujących w danym kraju.
Dopilnować, aby masa pojazdu holującego była wyższa od masy pojazdu holowanego.
Za kierownicą holowanego pojazdu musi się znajdować kierowca z ważnym prawem jazdy .
Podczas holowania pojazdu z czterema kołami na ziemi zawsze używać homologowanego drążka holowniczego. Użycie lin lub pasów jest zabronione.
Pojazd holujący powinien ruszać łagodnie.
W holowanym pojeździe z wyłączonym silnikiem nie działa wspomaganie hamowania ani układu kierowniczego.
W następujących wypadkach należy bezwzględnie wezwać pomoc drogową:
– awaria pojazdu na autostradzie lub drodze szybkiego ruchu;
–

nie można ustawić skrzyni biegów w położeniu neutralnym, odblokować kierownicy lub zwolnić hamulca postojowego;
–


nie można holować pojazdu z automatyczną skrzynią biegów z pracującym silnikiem;
–


wymagane jest holowanie pojazdu z uniesionymi kołami jednej osi (tylko dwa koła na ziemi);
–


pojazd ma napęd na cztery koła;
–


brak homologowanego drążka holowniczego.
Ograniczenia dotyczące holowania
Typ pojazdu
(silnik / skrzynia biegów) Z przednimi kołami na
podłożuZ tylnymi kołami na
podłożuNa lawecie
niskopodwoziowejZ 4 kołami na podłożu
i z użyciem drążka
holowniczego
Pojazd z silnikiem
spalinowym / manualna
skrzynia biegów

186
W razie awarii

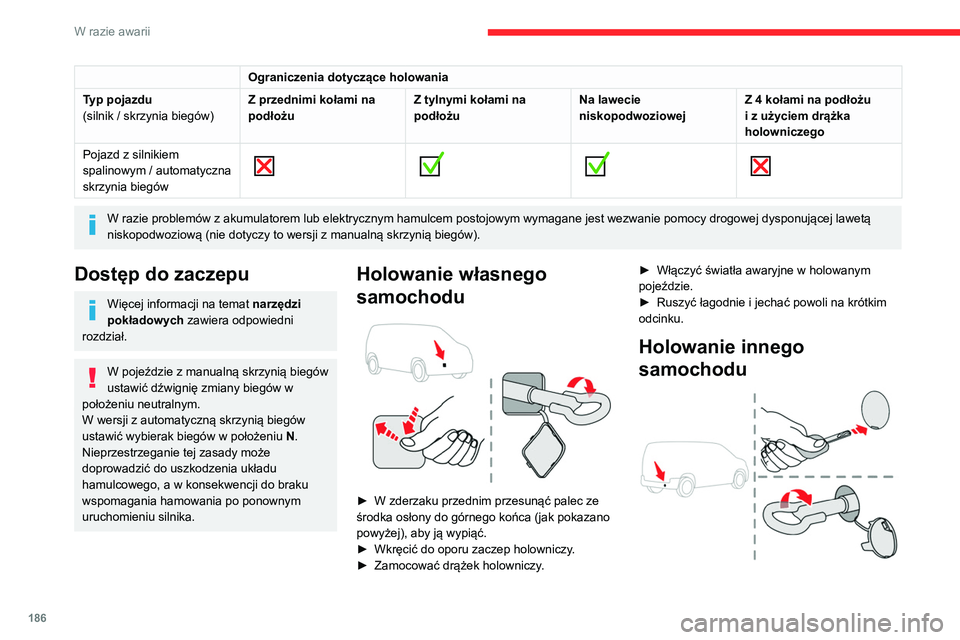

Ograniczenia dotyczące holowania
Typ pojazdu
(silnik / skrzynia biegów) Z przednimi kołami na
podłożuZ tylnymi kołami na
podłożuNa lawecie
niskopodwoziowejZ 4 kołami na podłożu
i z użyciem drążka
holowniczego
Pojazd z silnikiem
spalinowym / automatyczna
skrzynia biegów


W razie problemów z akumulatorem lub elektrycznym hamulcem postojowym wymagane jest wezwanie pomocy drogowej dysponującej lawetą
niskopodwoziową (nie dotyczy to wersji z manualną skrzynią biegów).
Dostęp do zaczepu
Więcej informacji na temat
narzędzi
pokładowych zawiera odpowiedni
rozdział.
W pojeździe z manualną skrzynią biegów
ustawić dźwignię zmiany biegów w
położeniu neutralnym.
W wersji z automatyczną skrzynią biegów
ustawić wybierak biegów w położeniu N.
Nieprzestrzeganie tej zasady może
doprowadzić do uszkodzenia układu
hamulcowego, a w konsekwencji do braku
wspomagania hamowania po ponownym
uruchomieniu silnika.
Holowanie własnego
samochodu


► W zderzaku przednim przesunąć palec ze
środka osłony do górnego końca (jak pokazano
powyżej), aby ją wypiąć.
►

Wkręcić do oporu zaczep holowniczy
.
►

Zamocować drążek holowniczy
.►

Włączyć światła awaryjne w holowanym
pojeździe.
►

Ruszyć łagodnie i jechać powoli na krótkim
odcinku.
Holowanie innego
samochodu

187
W razie awarii

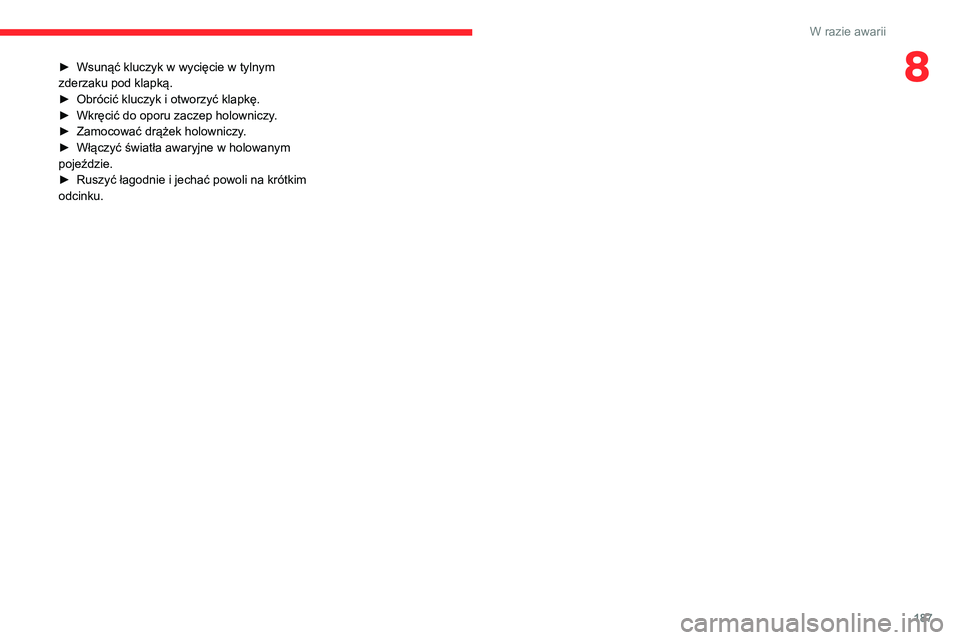

8► Wsunąć kluczyk w wycięcie w tylnym
zderzaku pod klapką.
►

Obrócić kluczyk i otworzyć klapkę.
►


Wkręcić do oporu zaczep holowniczy
.
►

Zamocować drążek holowniczy
.
►

Włączyć światła awaryjne w holowanym
pojeździe.
►


Ruszyć łagodnie i jechać powoli na krótkim
odcinku.

188

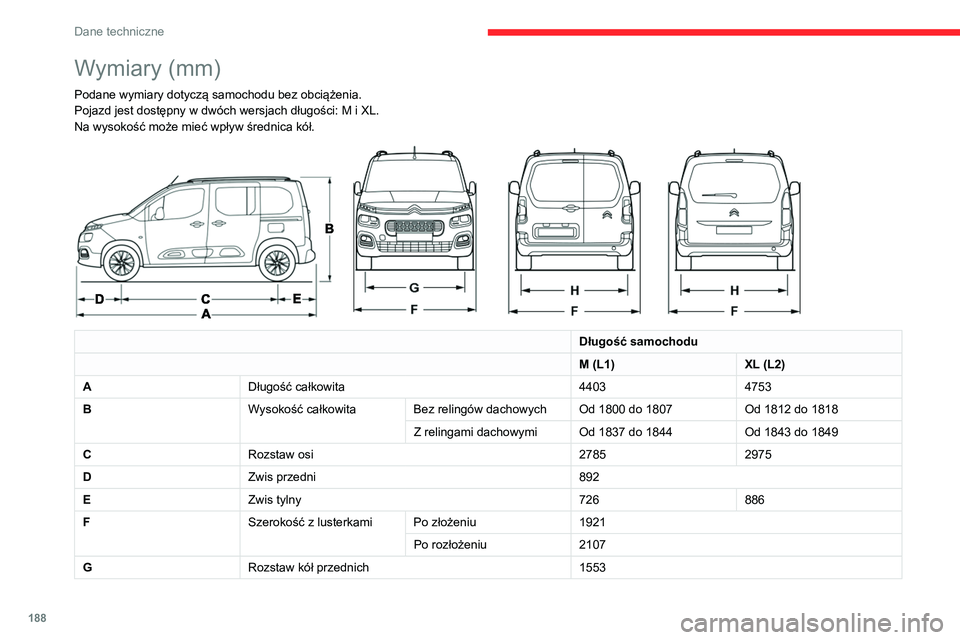

Dane techniczne
Wymiary (mm)
Podane wymiary dotyczą samochodu bez obciążenia.
Pojazd jest dostępny w dwóch wersjach długości: M i XL.
Na wysokość może mieć wpływ średnica kół.


Długość samochodu
M (L1)XL (L2)
A Długość całkowita 44034753
B Wysokość całkowita Bez relingów dachowych Od 1800 do 1807 Od 1812 do 1818
Z relingami dachowymi Od 1837 do 1844 Od 1843 do 1849
C Rozstaw osi 27852975
D Zwis przedni 892
E Zwis tylny 726886
F Szerokość z lusterkami Po złożeniu 1921
Po rozłożeniu 2107
G Rozstaw kół przednich 1553
Dane silników i masy
przyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
rejestracyjnym pojazdu oraz w dokumentacji
handlowej.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na stanowisku
badawczym zgodnie z warunkami ustalonymi
przez przepisy europejskie (dyrektywa
1999/99/WE).
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
wyspecjalizowanym warsztatem.
Silniki i masy przyczep – silniki benzynowe
Pojazdy z silnikiem VTi 110 BVM5 nie są przystosowane do jazdy z przyczepą.
