CITROEN BERLINGO VAN 2021 Instrukcja obsługi (in Polish)

159
Informacje praktyczne

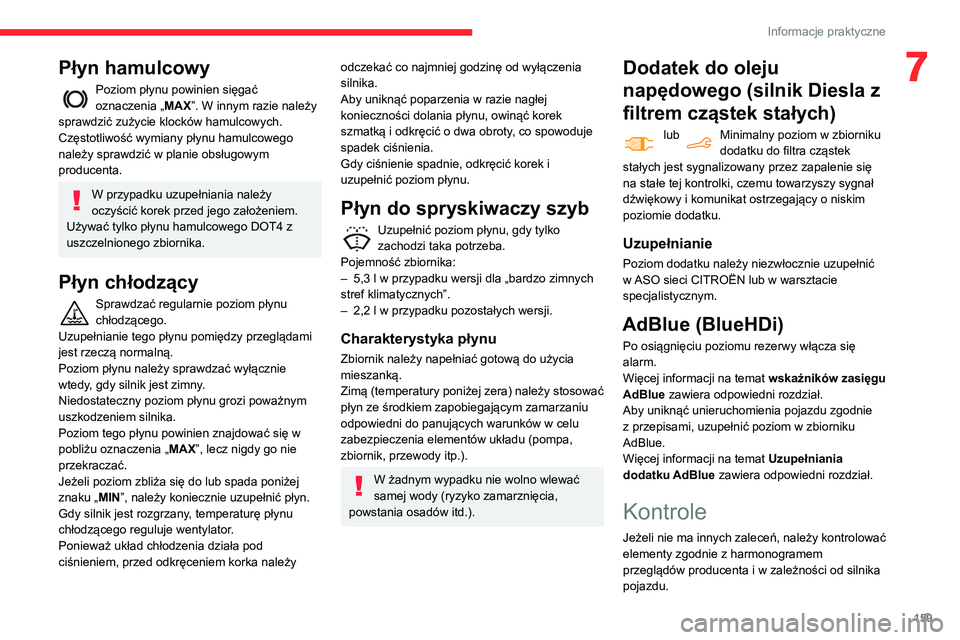

7Płyn hamulcowy
Poziom płynu powinien sięgać
oznaczenia „MAX”. W innym razie należy
sprawdzić zużycie klocków hamulcowych.
Częstotliwość wymiany płynu hamulcowego
należy sprawdzić w planie obsługowym
producenta.
W przypadku uzupełniania należy
oczyścić korek przed jego założeniem.
Używać tylko płynu hamulcowego DOT4 z
uszczelnionego zbiornika.
Płyn chłodzący
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu pomiędzy przeglądami
jest rzeczą normalną.
Poziom płynu należy sprawdzać wyłącznie
wtedy, gdy silnik jest zimny.
Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Poziom tego płynu powinien znajdować się w
pobliżu oznaczenia „ MAX”, lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do lub spada poniżej
znaku „MIN”, należy koniecznie uzupełnić płyn.
Gdy silnik jest rozgrzany, temperaturę płynu
chłodzącego reguluje wentylator.
Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka należy
odczekać co najmniej godzinę od wyłączenia
silnika.
Aby uniknąć poparzenia w razie nagłej
konieczności dolania płynu, owinąć korek
szmatką i odkręcić o dwa obroty, co spowoduje
spadek ciśnienia.
Gdy ciśnienie spadnie, odkręcić korek i
uzupełnić poziom płynu.
Płyn do spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Pojemność zbiornika:
–

5,3 l w przypadku wersji dla „bardzo zimnych
stref klimatycznych”.
–


2,2 l w przypadku pozostałych wersji.
Charakterystyka płynu
Zbiornik należy napełniać gotową do użycia
mieszanką.
Zimą (temperatury poniżej zera) należy stosować
płyn ze środkiem zapobiegającym zamarzaniu
odpowiedni do panujących warunków w celu
zabezpieczenia elementów układu (pompa,
zbiornik, przewody itp.).
W żadnym wypadku nie wolno wlewać
samej wody (ryzyko zamarznięcia,
powstania osadów itd.).
Dodatek do oleju
napędowego (silnik Diesla z
filtrem cząstek stałych)
lub Minimalny poziom w zbiorniku
dodatku do filtra cząstek
stałych jest sygnalizowany przez zapalenie się
na stałe tej kontrolki, czemu towarzyszy sygnał
dźwiękowy i komunikat ostrzegający o niskim
poziomie dodatku.
Uzupełnianie
Poziom dodatku należy niezwłocznie uzupełnić
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
AdBlue (BlueHDi)
Po osiągnięciu poziomu rezerwy włącza się
alarm.
Więcej informacji na temat wskaźników zasięgu
AdBlue zawiera odpowiedni rozdział.
Aby uniknąć unieruchomienia pojazdu zgodnie
z przepisami, uzupełnić poziom w zbiorniku
AdBlue.
Więcej informacji na temat Uzupełniania
dodatku AdBlue zawiera odpowiedni rozdział.
Kontrole
Jeżeli nie ma innych zaleceń, należy kontrolować
elementy zgodnie z harmonogramem
przeglądów producenta i w zależności od silnika
pojazdu.

160
Informacje praktyczne

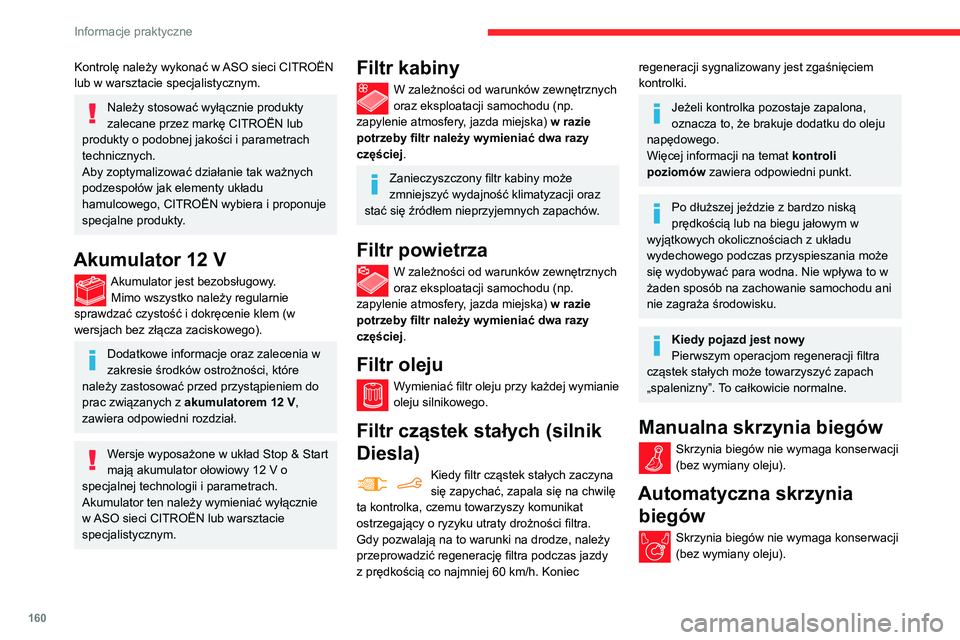

Kontrolę należy wykonać w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Należy stosować wyłącznie produkty
zalecane przez markę CITROËN lub
produkty o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie tak ważnych
podzespołów jak elementy układu
hamulcowego, CITROËN wybiera i proponuje
specjalne produkty.
Akumulator 12 V
Akumulator jest bezobsługowy. Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie klem (w
wersjach bez złącza zaciskowego).
Dodatkowe informacje oraz zalecenia w
zakresie środków ostrożności, które
należy zastosować przed przystąpieniem do
prac związanych z akumulatorem 12
V,
zawiera odpowiedni rozdział.
Wersje wyposażone w układ Stop & Start
mają akumulator ołowiowy 12 V o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać wyłącznie
w ASO sieci CITROËN lub warsztacie
specjalistycznym.
Filtr kabiny
W zależności od warunków zewnętrznych
oraz eksploatacji samochodu (np.
zapylenie atmosfery, jazda miejska) w razie
potrzeby filtr należy wymieniać dwa razy
częściej.
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji oraz
stać się źródłem nieprzyjemnych zapachów.
Filtr powietrza
W zależności od warunków zewnętrznych
oraz eksploatacji samochodu (np.
zapylenie atmosfery, jazda miejska) w razie
potrzeby filtr należy wymieniać dwa razy
częściej.
Filtr oleju
Wymieniać filtr oleju przy każdej wymianie
oleju silnikowego.
Filtr cząstek stałych (silnik
Diesla)
Kiedy filtr cząstek stałych zaczyna
się zapychać, zapala się na chwilę
ta kontrolka, czemu towarzyszy komunikat
ostrzegający o ryzyku utraty drożności filtra.
Gdy pozwalają na to warunki na drodze, należy
przeprowadzić regenerację filtra podczas jazdy
z prędkością co najmniej 60
km/h. Koniec
regeneracji sygnalizowany jest zgaśnięciem
kontrolki.
Jeżeli kontrolka pozostaje zapalona,
oznacza to, że brakuje dodatku do oleju
napędowego.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni punkt.
Po dłuższej jeździe z bardzo niską
prędkością lub na biegu jałowym w
wyjątkowych okolicznościach z układu
wydechowego podczas przyspieszania może
się wydobywać para wodna. Nie wpływa to w
żaden sposób na zachowanie samochodu ani
nie zagraża środowisku.
Kiedy pojazd jest nowy
Pierwszym operacjom regeneracji filtra
cząstek stałych może towarzyszyć zapach
„spalenizny”. To całkowicie normalne.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga konserwacji
(bez wymiany oleju).
Automatyczna skrzynia biegów
Skrzynia biegów nie wymaga konserwacji
(bez wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych zależy od
stylu jazdy, w szczególności w przypadku
samochodów użytkowanych w mieście, na
krótkich dystansach. Może okazać się konieczne
wykonanie kontroli nawet między przeglądami
samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze i
klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i odmrozić hamulce.
Stopień zużycia tarcz
hamulcowych
Wszystkie informacje związane z kontrolą
stanu zużycia tarcz hamulcowych są
dostępne w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Ręczny hamulec postojowy
Zbyt duży skok hamulca postojowego lub
stwierdzenie braku skuteczności układu
wymaga regulacji nawet między przeglądami.
Kontrolę układu należy wykonywać w ASO sieci
CITROËN lub w warsztacie specjalistycznym.

161
Informacje praktyczne
7Klocki hamulcowe
Zużycie klocków hamulcowych zależy od
stylu jazdy, w szczególności w przypadku
samochodów użytkowanych w mieście, na
krótkich dystansach. Może okazać się konieczne
wykonanie kontroli nawet między przeglądami
samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze i
klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i odmrozić hamulce.
Stopień zużycia tarcz
hamulcowych
Wszystkie informacje związane z kontrolą
stanu zużycia tarcz hamulcowych są
dostępne w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Ręczny hamulec postojowy
Zbyt duży skok hamulca postojowego lub
stwierdzenie braku skuteczności układu
wymaga regulacji nawet między przeglądami.
Kontrolę układu należy wykonywać w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Elektryczny hamulec
postojowy
Układ nie wymaga żadnego regularnego
serwisowania. Jednak w przypadku
problemu z działaniem należy zlecić
sprawdzenie układu w ASO sieci CITROËN lub
warsztacie specjalistycznym.
Więcej informacji na temat
elektrycznego hamulca postojowego
znajduje się we właściwym rozdziale.
Koła i opony
Ciśnienie we wszystkich oponach, w tym
w kole zapasowym, należy kontrolować,
gdy opony są zimne.
Wartości ciśnienia podane na etykiecie ciśnienia
dotyczą zimnych opon. Po jeździe przez ponad
10 minut albo na odcinku ponad 10 km z
prędkością powyżej 50
km/h należy dodać 0,3
bara (30 kPa) do wartości ciśnienia podanych na
etykiecie.
Jazda ze zbyt niskim ciśnieniem w
oponach zwiększa zużycie paliwa.
Nieprawidłowe ciśnienie w oponach powoduje
przedwczesne zużycie opon i ma
niekorzystny wpływ na przyczepność na
drodze – istnieje ryzyko wypadku!
Jazda z zużytymi lub uszkodzonymi oponami
wpływa na skuteczność hamowania i
przyczepność kół. Zaleca się regularne kontrolowanie stanu opon (bieżnika i ścianek)
oraz obręczy kół, a także prawidłowego
zamontowania zaworów.
Kiedy bieżnik zrówna się ze wskaźnikiem
zużycia, ma wysokość poniżej 1,6
mm i
konieczna jest wymiana opony.
Używanie kół i opon o rozmiarze innym niż
zalecany może mieć wpływ na trwałość opon,
ruch obrotowy kół, prześwit oraz odczyt
prędkościomierza, a także przyczepność na
drodze.
Zamontowanie różnych opon na osiach przedniej
i tylnej może spowodować aktywację układu
ESC w niewłaściwym momencie.
AdBlue® (BlueHDi)
Aby chronić środowisko i zapewnić zgodność z normą Euro 6 bez zmniejszania przy tym
osiągów i zwiększania zużycia paliwa w
silnikach Diesla, marka CITROËN wyposażyła
swoje samochody w urządzenie, które łączy w
sobie układ selektywnej redukcji katalitycznej
SCR z filtrem cząstek stałych (DPF) w celu
oczyszczania spalin.
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca
do 85% tlenków azotu (NOx) w azot i wodę,
czyli substancje nieszkodliwe dla zdrowia i
środowiska.

162
Informacje praktyczne

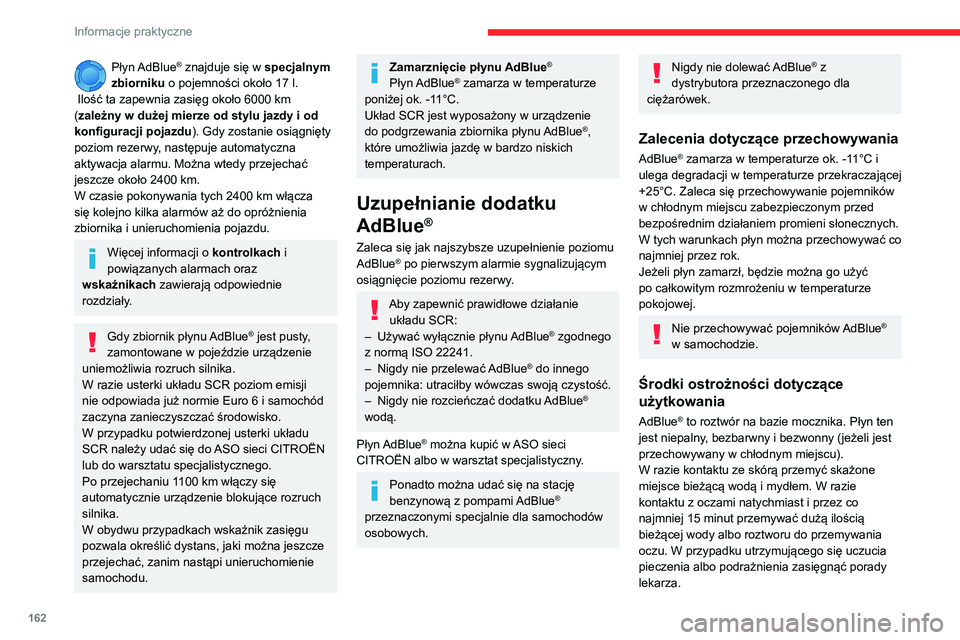

Płyn AdBlue® znajduje się w specjalnym
zbiorniku o pojemności około 17
l.
Ilość ta zapewnia zasięg około 6000
km
(zależny w dużej mierze od stylu jazdy i od
konfiguracji pojazdu ). Gdy zostanie osiągnięty
poziom rezerwy, następuje automatyczna
aktywacja alarmu. Można wtedy przejechać
jeszcze około 2400 km.
W czasie pokonywania tych 2400
km włącza
się kolejno kilka alarmów aż do opróżnienia
zbiornika i unieruchomienia pojazdu.
Więcej informacji o kontrolkach i
powiązanych alarmach oraz
wskaźnikach zawierają odpowiednie
rozdziały.
Gdy zbiornik płynu AdBlue® jest pusty,
zamontowane w pojeździe urządzenie
uniemożliwia rozruch silnika.
W razie usterki układu SCR poziom emisji
nie odpowiada już normie Euro

6 i samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej usterki układu
SCR należy udać się do ASO sieci CITROËN
lub do warsztatu specjalistycznego.
Po przejechaniu 1100

km włączy się
automatycznie urządzenie blokujące rozruch
silnika.
W obydwu przypadkach wskaźnik zasięgu
pozwala określić dystans, jaki można jeszcze
przejechać, zanim nastąpi unieruchomienie
samochodu.
Zamarznięcie płynu AdBlue®
Płyn AdBlue® zamarza w temperaturze
poniżej ok. -11°C.
Układ SCR jest wyposażony w urządzenie
do podgrzewania zbiornika płynu AdBlue
®,
które umożliwia jazdę w bardzo niskich
temperaturach.
Uzupełnianie dodatku
AdBlue
®
Zaleca się jak najszybsze uzupełnienie poziomu
AdBlue® po pierwszym alarmie sygnalizującym
osiągnięcie poziomu rezerwy.
Aby zapewnić prawidłowe działanie układu SCR:
–

Używać wyłącznie płynu
AdBlue
® zgodnego
z normą ISO 22241.
–

Nigdy nie przelewać

AdBlue
® do innego
pojemnika: utraciłby wówczas swoją czystość.
–

Nigdy nie rozcieńczać dodatku
AdBlue
®
wodą.
Płyn AdBlue
® można kupić w ASO sieci
CITROËN albo w warsztat specjalistyczny.
Ponadto można udać się na stację
benzynową z pompami AdBlue®
przeznaczonymi specjalnie dla samochodów
osobowych.
Nigdy nie dolewać AdBlue® z
dystrybutora przeznaczonego dla
ciężarówek.
Zalecenia dotyczące przechowywania
AdBlue® zamarza w temperaturze ok. -11°C i
ulega degradacji w temperaturze przekraczającej
+25°C. Zaleca się przechowywanie pojemników
w chłodnym miejscu zabezpieczonym przed
bezpośrednim działaniem promieni słonecznych.
W tych warunkach płyn można przechowywać co
najmniej przez rok.
Jeżeli płyn zamarzł, będzie można go użyć
po całkowitym rozmrożeniu w temperaturze
pokojowej.
Nie przechowywać pojemników AdBlue®
w samochodzie.
Środki ostrożności dotyczące
użytkowania
AdBlue® to roztwór na bazie mocznika. Płyn ten
jest niepalny, bezbarwny i bezwonny (jeżeli jest
przechowywany w chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami natychmiast i przez co
najmniej 15 minut przemywać dużą ilością
bieżącej wody albo roztworu do przemywania
oczu. W przypadku utrzymującego się uczucia
pieczenia albo podrażnienia zasięgnąć porady
lekarza.
W razie połknięcia natychmiast przepłukać usta
czystą wodą, a następnie wypić dużą jej ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać par. Pary
zawierające amoniak działają drażniąco na błony
śluzowe (oczy, nos i gardło).
Przechowywać AdBlue® w oryginalnym
pojemniku poza zasięgiem dzieci.
Procedura
Przed przystąpieniem do uzupełniania upewnić
się, że samochód jest zaparkowany na płaskiej i
poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż
-11 °C. W przeciwnym razie płyn AdBlue
® może
zamarznąć i nie będzie można wlać go do
zbiornika. Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin, aby umożliwić
uzupełnienie.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
W razie rozbryzgów płynu AdBlue® lub
wycieku płynu na nadwozie natychmiast
zmyć płyn zimną wodą albo wytrzeć wilgotną
szmatką.
Jeżeli płyn skrystalizował się, usunąć go przy
użyciu gąbki i gorącej wody.

163
Informacje praktyczne

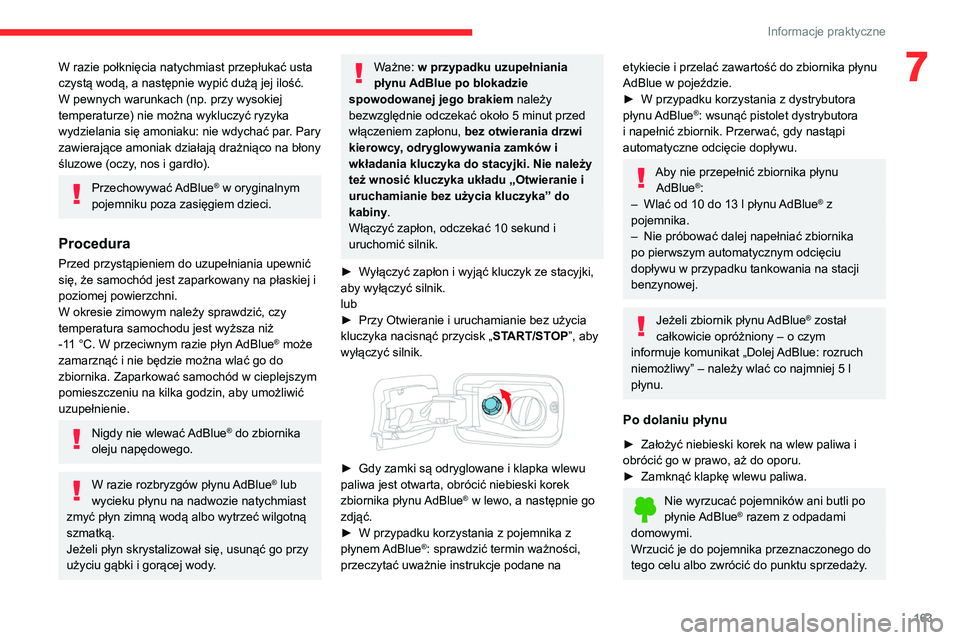

7W razie połknięcia natychmiast przepłukać usta
czystą wodą, a następnie wypić dużą jej ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać par. Pary
zawierające amoniak działają drażniąco na błony
śluzowe (oczy, nos i gardło).
Przechowywać AdBlue® w oryginalnym
pojemniku poza zasięgiem dzieci.
Procedura
Przed przystąpieniem do uzupełniania upewnić
się, że samochód jest zaparkowany na płaskiej i
poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż
-11
°C. W przeciwnym razie płyn AdBlue
® może
zamarznąć i nie będzie można wlać go do
zbiornika. Zaparkować samochód w cieplejszym
pomieszczeniu na kilka godzin, aby umożliwić
uzupełnienie.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
W razie rozbryzgów płynu AdBlue® lub
wycieku płynu na nadwozie natychmiast
zmyć płyn zimną wodą albo wytrzeć wilgotną
szmatką.
Jeżeli płyn skrystalizował się, usunąć go przy
użyciu gąbki i gorącej wody.
Ważne: w przypadku uzupełniania
płynu AdBlue po blokadzie
spowodowanej jego brakiem należy
bezwzględnie odczekać około 5
minut przed
włączeniem zapłonu, bez otwierania drzwi
kierowcy, odryglowywania zamków i
wkładania kluczyka do stacyjki. Nie należy
też wnosić kluczyka układu „Otwieranie i
uruchamianie bez użycia kluczyka” do
kabiny.
Włączyć zapłon, odczekać 10 sekund i
uruchomić silnik.
►

W

yłączyć zapłon i wyjąć kluczyk ze stacyjki,
aby wyłączyć silnik.
lub
►

Przy Otwieranie i uruchamianie bez użycia
kluczyka nacisnąć przycisk „ ST

ART/STOP”, aby
wyłączyć silnik.


► Gdy zamki są odryglowane i klapka wlewu
paliwa jest otwarta, obrócić niebieski korek
zbiornika płynu
AdBlue
® w lewo, a następnie go
zdjąć.
►

W przypadku korzystania z pojemnika z
płynem

AdBlue
®: sprawdzić termin ważności,
przeczytać uważnie instrukcje podane na
etykiecie i przelać zawartość do zbiornika płynu
AdBlue w pojeździe.
►

W przypadku korzystania z dystrybutora
płynu

AdBlue
®: wsunąć pistolet dystrybutora
i napełnić zbiornik. Przerwać, gdy nastąpi
automatyczne odcięcie dopływu.
Aby nie przepełnić zbiornika płynu AdBlue®:
–
Wlać od 10 do 13 l płynu AdBlue® z
pojemnika.
–

Nie próbować dalej napełniać zbiornika
po pierwszym automatycznym odcięciu
dopływu w przypadku tankowania na stacji
benzynowej.
Jeżeli zbiornik płynu AdBlue® został
całkowicie opróżniony – o czym
informuje komunikat „Dolej AdBlue: rozruch
niemożliwy” – należy wlać co najmniej 5
l
płynu.
Po dolaniu płynu
► Założyć niebieski korek na wlew paliwa i
obrócić go w prawo, aż do oporu.
►

Zamknąć klapkę wlewu paliwa.
Nie wyrzucać pojemników ani butli po
płynie AdBlue® razem z odpadami
domowymi.
Wrzucić je do pojemnika przeznaczonego do
tego celu albo zwrócić do punktu sprzedaży.

164
Informacje praktyczne

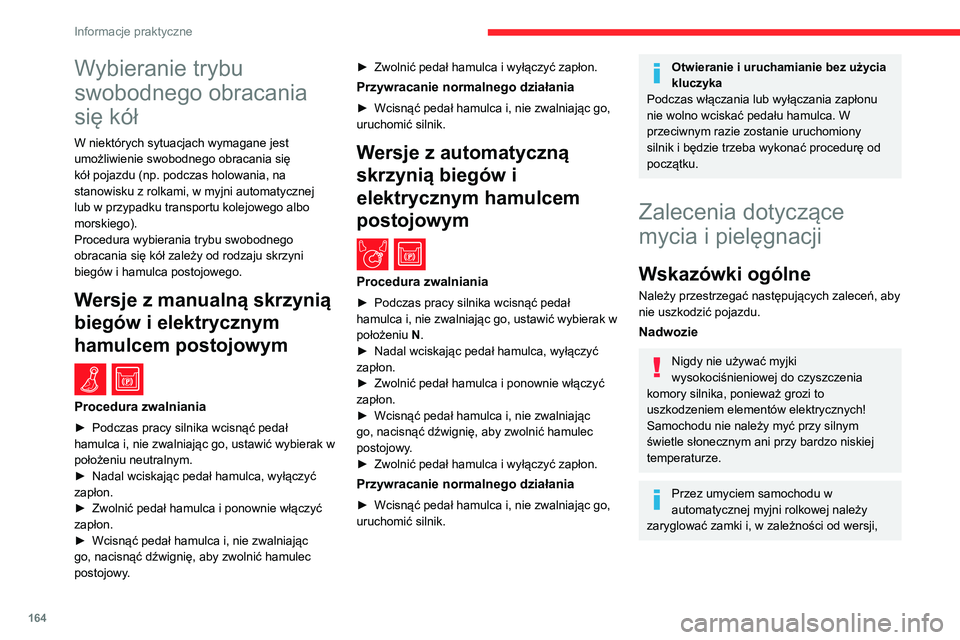

Wybieranie trybu
swobodnego obracania
się kół
W niektórych sytuacjach wymagane jest
umożliwienie swobodnego obracania się
kół pojazdu (np. podczas holowania, na
stanowisku z rolkami, w myjni automatycznej
lub w przypadku transportu kolejowego albo
morskiego).
Procedura wybierania trybu swobodnego
obracania się kół zależy od rodzaju skrzyni
biegów i hamulca postojowego.
Wersje z manualną skrzynią
biegów i elektrycznym
hamulcem postojowym
/
Procedura zwalniania
► Podczas pracy silnika wcisnąć pedał
hamulca i, nie zwalniając go, ustawić wybierak w
położeniu neutralnym.
►

Nadal wciskając pedał hamulca, wyłączyć
zapłon.
►


Zwolnić pedał hamulca i ponownie włączyć
zapłon.
►


Wcisnąć pedał hamulca i, nie zwalniając
go, nacisnąć dźwignię, aby zwolnić hamulec
postojowy

. ►

Zwolnić pedał hamulca i wyłączyć zapłon.
Przywracanie normalnego działania
► Wcisnąć pedał hamulca i, nie zwalniając go,
uruchomić silnik.
Wersje z automatyczną
skrzynią biegów i
elektrycznym hamulcem
postojowym
/
Procedura zwalniania
► Podczas pracy silnika wcisnąć pedał
hamulca i, nie zwalniając go, ustawić wybierak w
położeniu N
.
►

Nadal wciskając pedał hamulca, wyłączyć
zapłon.
►


Zwolnić pedał hamulca i ponownie włączyć
zapłon.
►


Wcisnąć pedał hamulca i, nie zwalniając
go, nacisnąć dźwignię, aby zwolnić hamulec
postojowy

.
►

Zwolnić pedał hamulca i wyłączyć zapłon.
Przywracanie normalnego działania
► Wcisnąć pedał hamulca i, nie zwalniając go,
uruchomić silnik.
Otwieranie i uruchamianie bez użycia
kluczyka
Podczas włączania lub wyłączania zapłonu
nie wolno wciskać pedału hamulca. W
przeciwnym razie zostanie uruchomiony
silnik i będzie trzeba wykonać procedurę od
początku.
Zalecenia dotyczące
mycia i pielęgnacji
Wskazówki ogólne
Należy przestrzegać następujących zaleceń, aby
nie uszkodzić pojazdu.
Nadwozie
Nigdy nie używać myjki
wysokociśnieniowej do czyszczenia
komory silnika, ponieważ grozi to
uszkodzeniem elementów elektrycznych!
Samochodu nie należy myć przy silnym
świetle słonecznym ani przy bardzo niskiej
temperaturze.
Przez umyciem samochodu w
automatycznej myjni rolkowej należy
zaryglować zamki i, w zależności od wersji,

165
Informacje praktyczne

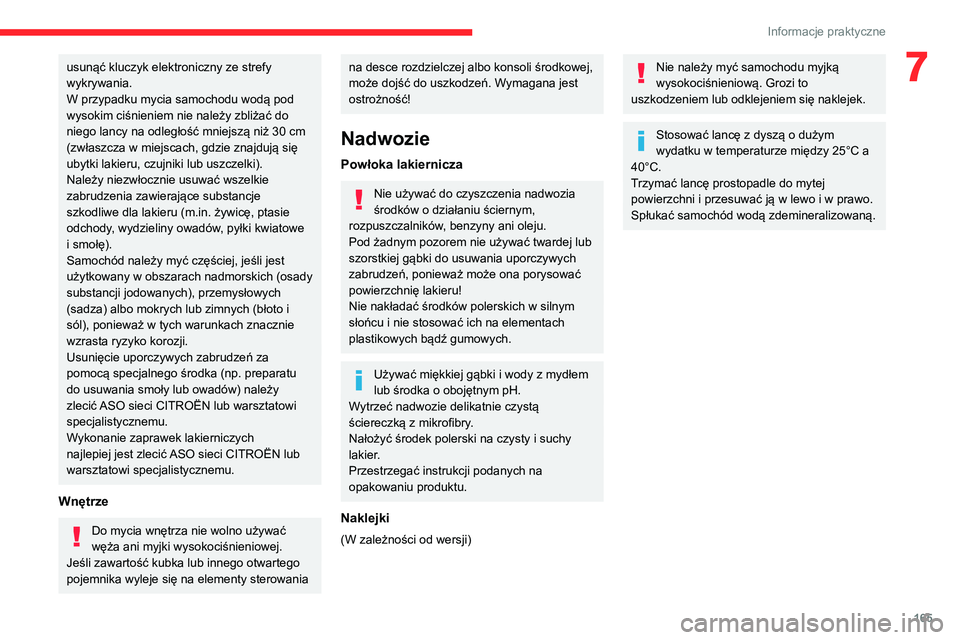

7usunąć kluczyk elektroniczny ze strefy
wykrywania.
W przypadku mycia samochodu wodą pod
wysokim ciśnieniem nie należy zbliżać do
niego lancy na odległość mniejszą niż 30 cm
(zwłaszcza w miejscach, gdzie znajdują się
ubytki lakieru, czujniki lub uszczelki).
Należy niezwłocznie usuwać wszelkie
zabrudzenia zawierające substancje
szkodliwe dla lakieru (m.in. żywicę, ptasie
odchody, wydzieliny owadów, pyłki kwiatowe
i smołę).
Samochód należy myć częściej, jeśli jest
użytkowany w obszarach nadmorskich (osady
substancji jodowanych), przemysłowych
(sadza) albo mokrych lub zimnych (błoto i
sól), ponieważ w tych warunkach znacznie
wzrasta ryzyko korozji.
Usunięcie uporczywych zabrudzeń za
pomocą specjalnego środka (np. preparatu
do usuwania smoły lub owadów) należy
zlecić ASO sieci CITROËN lub warsztatowi
specjalistycznemu.
Wykonanie zaprawek lakierniczych
najlepiej jest zlecić ASO sieci CITROËN lub
warsztatowi specjalistycznemu.
Wnętrze
Do mycia wnętrza nie wolno używać
węża ani myjki wysokociśnieniowej.
Jeśli zawartość kubka lub innego otwartego
pojemnika wyleje się na elementy sterowania
na desce rozdzielczej albo konsoli środkowej,
może dojść do uszkodzeń. Wymagana jest
ostrożność!
Nadwozie
Powłoka lakiernicza
Nie używać do czyszczenia nadwozia
środków o działaniu ściernym,
rozpuszczalników, benzyny ani oleju.
Pod żadnym pozorem nie używać twardej lub
szorstkiej gąbki do usuwania uporczywych
zabrudzeń, ponieważ może ona porysować
powierzchnię lakieru!
Nie nakładać środków polerskich w silnym
słońcu i nie stosować ich na elementach
plastikowych bądź gumowych.
Używać miękkiej gąbki i wody z mydłem
lub środka o obojętnym pH.
Wytrzeć nadwozie delikatnie czystą
ściereczką z mikrofibry.
Nałożyć środek polerski na czysty i suchy
lakier.
Przestrzegać instrukcji podanych na
opakowaniu produktu.
Naklejki
(W zależności od wersji)
Nie należy myć samochodu myjką
wysokociśnieniową. Grozi to
uszkodzeniem lub odklejeniem się naklejek.
Stosować lancę z dyszą o dużym
wydatku w temperaturze między 25°C a
40°C.
Trzymać lancę prostopadle do mytej
powierzchni i przesuwać ją w lewo i w prawo.
Spłukać samochód wodą zdemineralizowaną.

166
W razie awarii
Brak paliwa (silnik Diesla)
W przypadku samochodów wyposażonych
w silnik Diesla po wyczerpaniu paliwa należy
ponownie zassać paliwo do układu paliwowego.
Jeżeli silnika nie można uruchomić za pierwszym
razem, nie ponawiać próby, ale wykonać
procedurę od początku.
Dalsze informacje dotyczące
zabezpieczenia przed nalaniem
nieodpowiedniego paliwa (silnik Diesla)
znajdują się w odpowiednim rozdziale.
Wersje z silnikiem 1.6 BlueHDi (Euro 6.1)
► Włączyć zapłon (bez uruchamiania silnika).
► Odczekać około 6 sekund i wyłączyć zapłon.
►

Powtórzyć czynność 10 razy
.
►

Włączyć rozrusznik, aby uruchomić silnik.
Jeżeli silnika nie można uruchomić za pierwszym
razem, nie ponawiać próby i wykonać procedurę
od początku.
Wersje z silnikiem 1.5 BlueHDi (Euro
6.2/6.3)
► Włączyć zapłon (bez uruchamiania silnika).
► Odczekać około 1 min i wyłączyć zapłon.
►

Włączyć rozrusznik, aby uruchomić silnik.
Jeżeli silnika nie można uruchomić za pierwszym
razem, nie ponawiać próby i wykonać procedurę
od początku.
Silniki inne niż BlueHDi
► Otworzyć pokrywę komory silnika i w razie
potrzeby odpiąć ozdobną osłonę, aby uzyskać
dostęp do pompki zasysającej.
► Pompować pompką zasysającą do
momentu wyczucia oporu (przy
pierwszym naciśnięciu może być wyczuwana
twardość).
►

Włączyć rozrusznik w celu uruchomienia
silnika (jeżeli silnik nie uruchomi się za
pierwszym razem, odczekać około 15 sekund i
spróbować ponownie).
►


Po kilku nieudanych próbach ponownie
pompować pompką zasysającą, a następnie
włączyć rozrusznik.
►


Założyć i zapiąć ozdobną osłonę, a następnie
zamknąć pokrywę komory silnika.
Narzędzia pokładowe
► Aby ułatwić dostęp do narzędzi, przesunąć
siedzenie lub siedzenia do przodu.
Dostęp do narzędzi
Pojazdy z zestawem do prowizorycznej
naprawy opon


Zestaw znajduje się pod prawym przednim
siedzeniem.
Pojazdy z kołem zapasowym

Podnośnik znajduje się pod prawym przednim
siedzeniem.
Narzędzia znajdują się pod lewym przednim
siedzeniem.
Opis narzędzi
1. Klin do unieruchamiania samochodu.
2. Demontowany zaczep holowniczy.
3. Klucz Torx.
Służy do demontażu świateł tylnych w celu
wymiany ich żarówki.
Pojazdy z zestawem do
prowizorycznej naprawy opon


4.Sprężarka 12 V, pojemnik ze środkiem
uszczelniającym i naklejka z ograniczeniem
prędkości
Służy do tymczasowej naprawy opony i
dopompowania koła.
Więcej informacji na temat zestawu do
prowizorycznej naprawy opon zawiera
odpowiedni rozdział.

167
W razie awarii

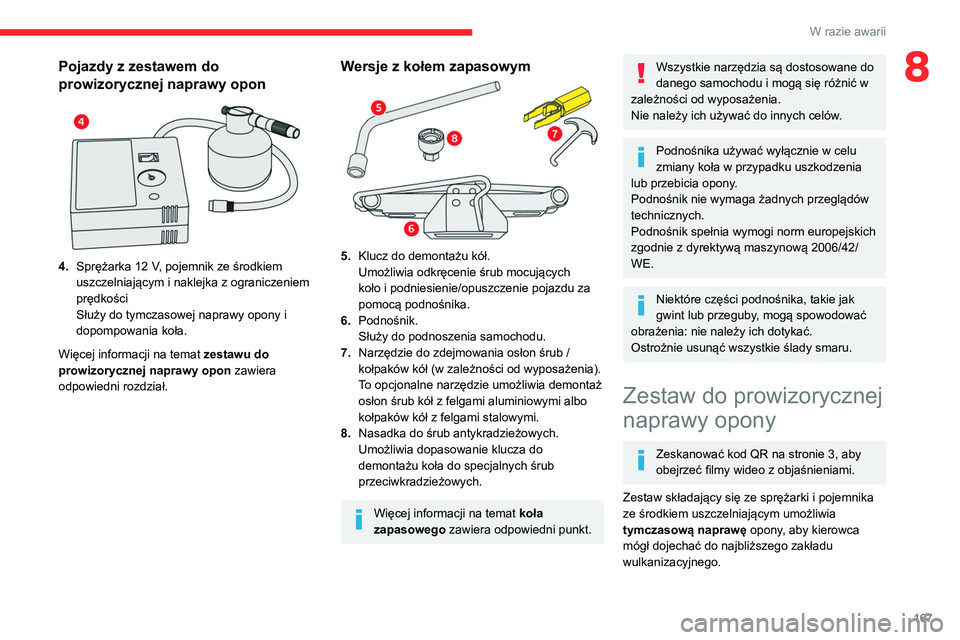

8Pojazdy z zestawem do
prowizorycznej naprawy opon


4.Sprężarka 12 V, pojemnik ze środkiem
uszczelniającym i naklejka z ograniczeniem
prędkości
Służy do tymczasowej naprawy opony i
dopompowania koła.
Więcej informacji na temat zestawu do
prowizorycznej naprawy opon zawiera
odpowiedni rozdział.
Wersje z kołem zapasowym
5. Klucz do demontażu kół.
Umożliwia odkręcenie śrub mocujących
koło i podniesienie/opuszczenie pojazdu za
pomocą podnośnika.
6. Podnośnik.
Służy do podnoszenia samochodu.
7. Narzędzie do zdejmowania osłon śrub /
kołpaków kół (w zależności od wyposażenia).
To opcjonalne narzędzie umożliwia demontaż
osłon śrub kół z felgami aluminiowymi albo
kołpaków kół z felgami stalowymi.
8. Nasadka do śrub antykradzieżowych.
Umożliwia dopasowanie klucza do
demontażu koła do specjalnych śrub
przeciwkradzieżowych.
Więcej informacji na temat koła
zapasowego zawiera odpowiedni punkt.
Wszystkie narzędzia są dostosowane do
danego samochodu i mogą się różnić w
zależności od wyposażenia.
Nie należy ich używać do innych celów.
Podnośnika używać wyłącznie w celu
zmiany koła w przypadku uszkodzenia
lub przebicia opony.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Podnośnik spełnia wymogi norm europejskich
zgodnie z dyrektywą maszynową 2006/42/
WE.
Niektóre części podnośnika, takie jak
gwint lub przeguby, mogą spowodować
obrażenia: nie należy ich dotykać.
Ostrożnie usunąć wszystkie ślady smaru.
Zestaw do prowizorycznej
naprawy opony
Zeskanować kod QR na stronie 3, aby
obejrzeć filmy wideo z objaśnieniami.
Zestaw składający się ze sprężarki i pojemnika
ze środkiem uszczelniającym umożliwia
tymczasową naprawę opony, aby kierowca
mógł dojechać do najbliższego zakładu
wulkanizacyjnego.

168
W razie awarii

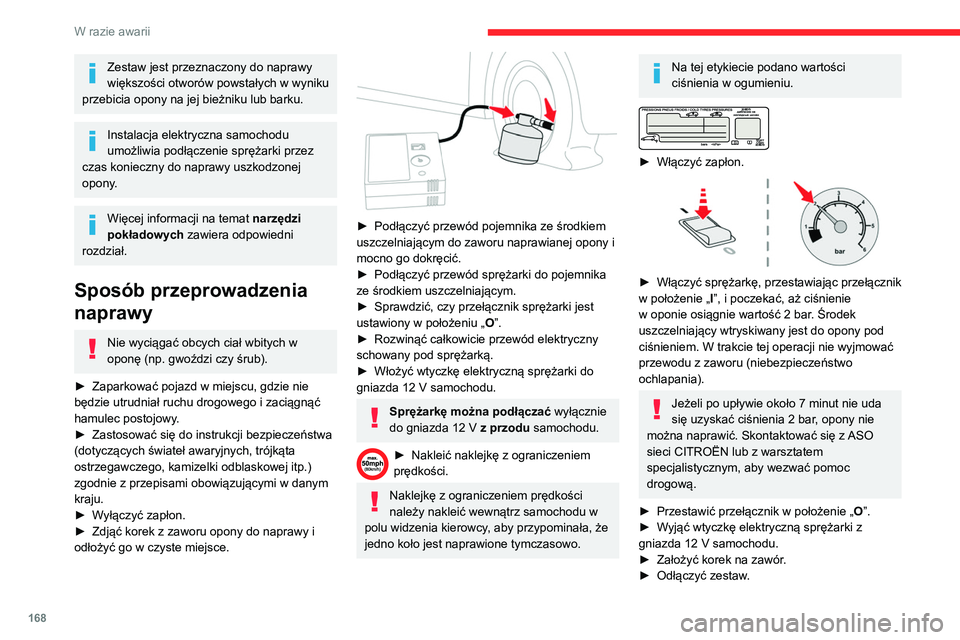

Zestaw jest przeznaczony do naprawy
większości otworów powstałych w wyniku
przebicia opony na jej bieżniku lub barku.
Instalacja elektryczna samochodu
umożliwia podłączenie sprężarki przez
czas konieczny do naprawy uszkodzonej
opony.
Więcej informacji na temat narzędzi
pokładowych zawiera odpowiedni
rozdział.
Sposób przeprowadzenia
naprawy
Nie wyciągać obcych ciał wbitych w
oponę (np. gwoździ czy śrub).
►

Zaparkować pojazd w miejscu, gdzie nie
będzie utrudniał ruchu drogowego i zaciągnąć
hamulec postojowy

.
►

Zastosować się do instrukcji bezpieczeństwa
(dotyczących świateł awaryjnych, trójkąta
ostrzegawczego, kamizelki odblaskowej itp.)
zgodnie z przepisami obowiązującymi w danym
kraju.
►


W

yłączyć zapłon.
►

Zdjąć korek z zaworu opony do naprawy i
odłożyć go w czyste miejsce.


► Podłączyć przewód pojemnika ze środkiem
uszczelniającym do zaworu naprawianej opony i
mocno go dokręcić.
►

Podłączyć przewód sprężarki do pojemnika
ze środkiem uszczelniającym.
►


Sprawdzić, czy przełącznik sprężarki jest
ustawiony w położeniu „ O

”.
►

Rozwinąć całkowicie przewód elektryczny
schowany pod sprężarką.
►


Włożyć wtyczkę elektryczną sprężarki do
gniazda 12

V samochodu.
Sprężarkę można podłączać wyłącznie
do gniazda 12 V z przodu samochodu.
► Nakleić naklejkę z ograniczeniem
prędkości.
Naklejkę z ograniczeniem prędkości
należy nakleić wewnątrz samochodu w
polu widzenia kierowcy, aby przypominała, że
jedno koło jest naprawione tymczasowo.
Na tej etykiecie podano wartości
ciśnienia w ogumieniu.


► Włączyć zapłon.

► Włączyć sprężarkę, przestawiając przełącznik
w położenie „ I”, i poczekać, aż ciśnienie
w oponie osiągnie wartość 2
bar. Środek
uszczelniający wtryskiwany jest do opony pod
ciśnieniem. W trakcie tej operacji nie wyjmować
przewodu z zaworu (niebezpieczeństwo
ochlapania).
Jeżeli po upływie około 7 minut nie uda
się uzyskać ciśnienia 2 bar, opony nie
można naprawić. Skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym, aby wezwać pomoc
drogową.
►

Przestawić przełącznik w położenie „ O

”.
►

W

yjąć wtyczkę elektryczną sprężarki z
gniazda 12
V samochodu.
►

Założyć korek na zawór
.
►

Odłączyć zestaw
.
