9
Kojelaudan hallintalaitteet

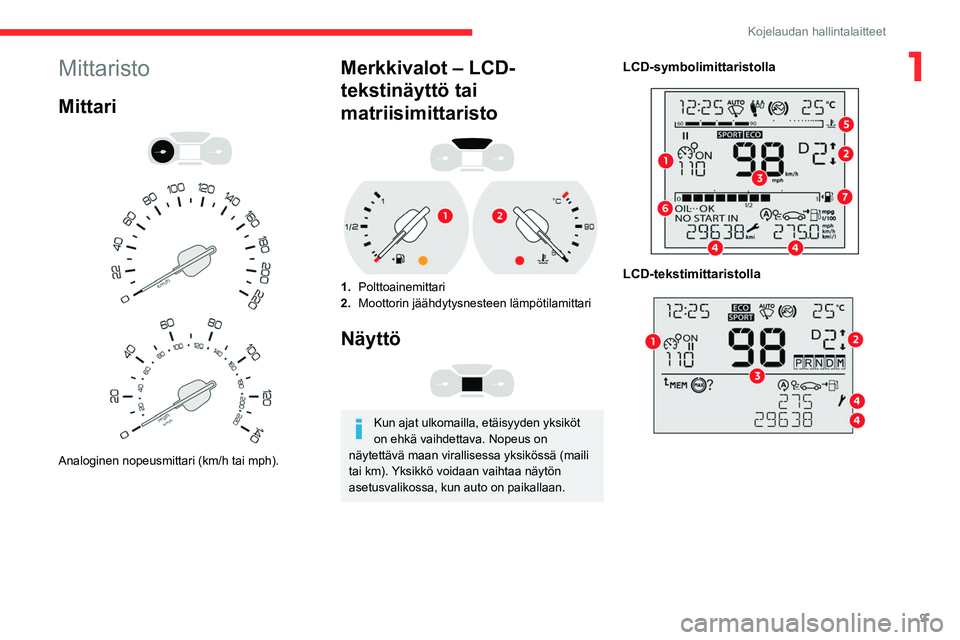

1Mittaristo
Mittari



Analoginen nopeusmittari (km/h tai mph).
Merkkivalot – LCD-
tekstinäyttö tai
matriisimittaristo


1. Polttoainemittari
2. Moottorin jäähdytysnesteen lämpötilamittari
Näyttö

Kun ajat ulkomailla, etäisyyden yksiköt
on ehkä vaihdettava. Nopeus on
näytettävä maan virallisessa yksikössä (maili
tai km). Yksikkö voidaan vaihtaa näytön
asetusvalikossa, kun auto on paikallaan.
LCD-symbolimittaristolla

LCD-tekstimittaristolla

10
Kojelaudan hallintalaitteet
Kierroslukumittari



Kierroslukumittari (x 1000 r/min).
Varoitus- ja merkkivalot
Symboleina esitetyt varoitus- ja merkkivalot
varoittavat kuljettajaa toimintahäiriöstä
(varoitusvalot) tai ilmoittavat järjestelmän
toimintatilasta (järjestelmä käytössä tai pois
käytöstä). Tietyt valot syttyvät kahdella tavalla
(yhtäjaksoisesti tai vilkkuen) ja/tai useissa
väreissä.
Merkkivaloihin liittyvät varoitukset
Valon syttyessä saattaa kuulua merkkiääni ja/tai
näytöllä näytetään viesti.
Auton toimintatilaan liittyvän ilmoituksen tyypistä
voidaan päätellä, onko tilanne normaali vai onko
kyseessä toimintahäiriö. Katso lisätietoja kunkin
valon kuvauksesta.

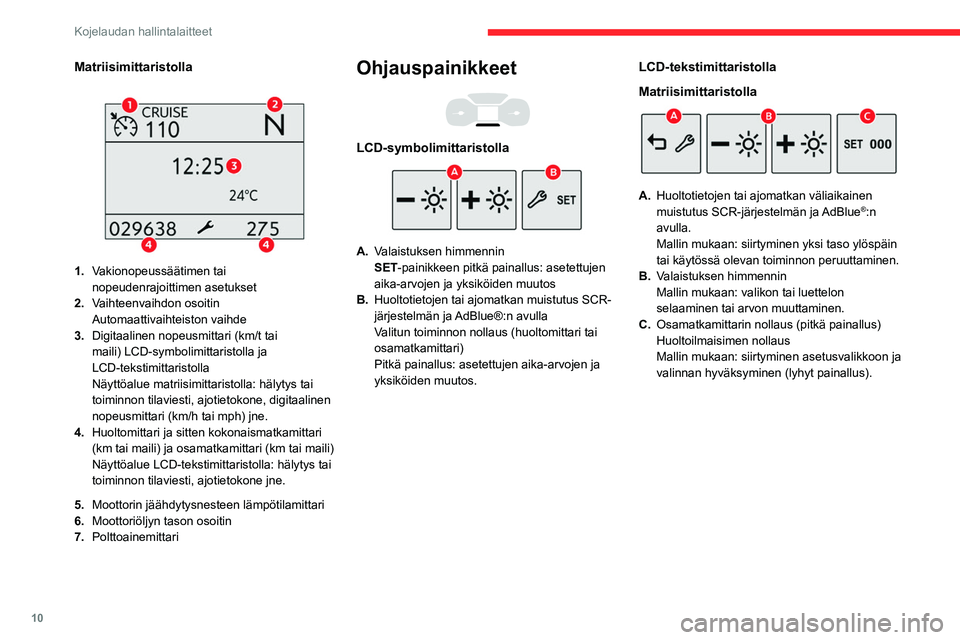

Matriisimittaristolla

1. Vakionopeussäätimen tai
nopeudenrajoittimen asetukset
2. Vaihteenvaihdon osoitin
Automaattivaihteiston vaihde
3. Digitaalinen nopeusmittari (km/t tai
maili) LCD-symbolimittaristolla ja
LCD-tekstimittaristolla
Näyttöalue matriisimittaristolla: hälytys tai
toiminnon tilaviesti, ajotietokone, digitaalinen
nopeusmittari (km/h tai mph) jne.
4. Huoltomittari ja sitten kokonaismatkamittari
(km tai maili) ja osamatkamittari (km tai maili)
Näyttöalue LCD-tekstimittaristolla: hälytys tai
toiminnon tilaviesti, ajotietokone jne.
5. Moottorin jäähdytysnesteen lämpötilamittari
6. Moottoriöljyn tason osoitin
7. Polttoainemittari
Ohjauspainikkeet

LCD-symbolimittaristolla
A.Valaistuksen himmennin
SET-painikkeen pitkä painallus: asetettujen
aika-arvojen ja yksiköiden muutos
B. Huoltotietojen tai ajomatkan muistutus SCR-
järjestelmän ja AdBlue®:n avulla
Valitun toiminnon nollaus (huoltomittari tai
osamatkamittari)
Pitkä painallus: asetettujen aika-arvojen ja
yksiköiden muutos.
LCD-tekstimittaristolla
Matriisimittaristolla
A.Huoltotietojen tai ajomatkan väliaikainen
muistutus SCR-järjestelmän ja AdBlue®:n
avulla.
Mallin mukaan: siirtyminen yksi taso ylöspäin
tai käytössä olevan toiminnon peruuttaminen.
B. Valaistuksen himmennin
Mallin mukaan: valikon tai luettelon
selaaminen tai arvon muuttaminen.
C. Osamatkamittarin nollaus (pitkä painallus)
Huoltoilmaisimen nollaus
Mallin mukaan: siirtyminen asetusvalikkoon ja
valinnan hyväksyminen (lyhyt painallus).

11
Kojelaudan hallintalaitteet

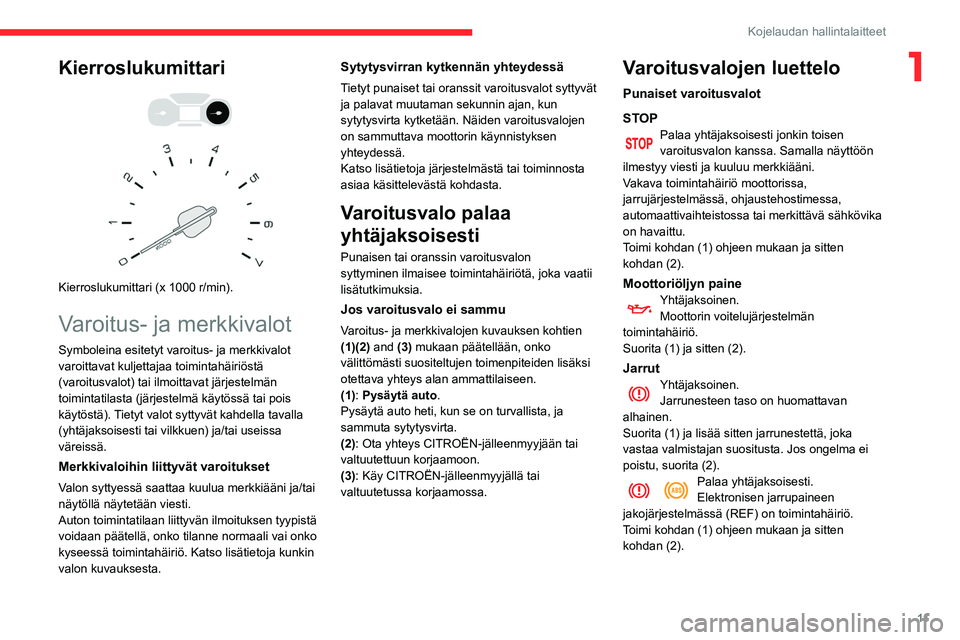

1Kierroslukumittari



Kierroslukumittari (x 1000 r/min).
Varoitus- ja merkkivalot
Symboleina esitetyt varoitus- ja merkkivalot
varoittavat kuljettajaa toimintahäiriöstä
(varoitusvalot) tai ilmoittavat järjestelmän
toimintatilasta (järjestelmä käytössä tai pois
käytöstä). Tietyt valot syttyvät kahdella tavalla
(yhtäjaksoisesti tai vilkkuen) ja/tai useissa
väreissä.
Merkkivaloihin liittyvät varoitukset
Valon syttyessä saattaa kuulua merkkiääni ja/tai
näytöllä näytetään viesti.
Auton toimintatilaan liittyvän ilmoituksen tyypistä
voidaan päätellä, onko tilanne normaali vai onko
kyseessä toimintahäiriö. Katso lisätietoja kunkin
valon kuvauksesta.
Sytytysvirran kytkennän yhteydessä
Tietyt punaiset tai oranssit varoitusvalot syttyvät
ja palavat muutaman sekunnin ajan, kun
sytytysvirta kytketään. Näiden varoitusvalojen
on sammuttava moottorin käynnistyksen
yhteydessä.
Katso lisätietoja järjestelmästä tai toiminnosta
asiaa käsittelevästä kohdasta.
Varoitusvalo palaa
yhtäjaksoisesti
Punaisen tai oranssin varoitusvalon
syttyminen ilmaisee toimintahäiriötä, joka vaatii
lisätutkimuksia.
Jos varoitusvalo ei sammu
Varoitus- ja merkkivalojen kuvauksen kohtien
(1)(2) and (3) mukaan päätellään, onko
välittömästi suositeltujen toimenpiteiden lisäksi
otettava yhteys alan ammattilaiseen.
(1): Pysäytä auto.
Pysäytä auto heti, kun se on turvallista, ja
sammuta sytytysvirta.
(2): Ota yhteys CITROËN-jälleenmyyjään tai
valtuutettuun korjaamoon.
(3): Käy CITROËN-jälleenmyyjällä tai
valtuutetussa korjaamossa.
Varoitusvalojen luettelo
Punaiset varoitusvalot
STOP
Palaa yhtäjaksoisesti jonkin toisen
varoitusvalon kanssa. Samalla näyttöön
ilmestyy viesti ja kuuluu merkkiääni.
Vakava toimintahäiriö moottorissa,
jarrujärjestelmässä, ohjaustehostimessa,
automaattivaihteistossa tai merkittävä sähkövika
on havaittu.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Moottoriöljyn paineYhtäjaksoinen. Moottorin voitelujärjestelmän
toimintahäiriö.
Suorita (1) ja sitten (2).
JarrutYhtäjaksoinen. Jarrunesteen taso on huomattavan
alhainen.
Suorita (1) ja lisää sitten jarrunestettä, joka
vastaa valmistajan suositusta. Jos ongelma ei
poistu, suorita (2).
Palaa yhtäjaksoisesti.
Elektronisen jarrupaineen
jakojärjestelmässä (REF) on toimintahäiriö.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).

12
Kojelaudan hallintalaitteet

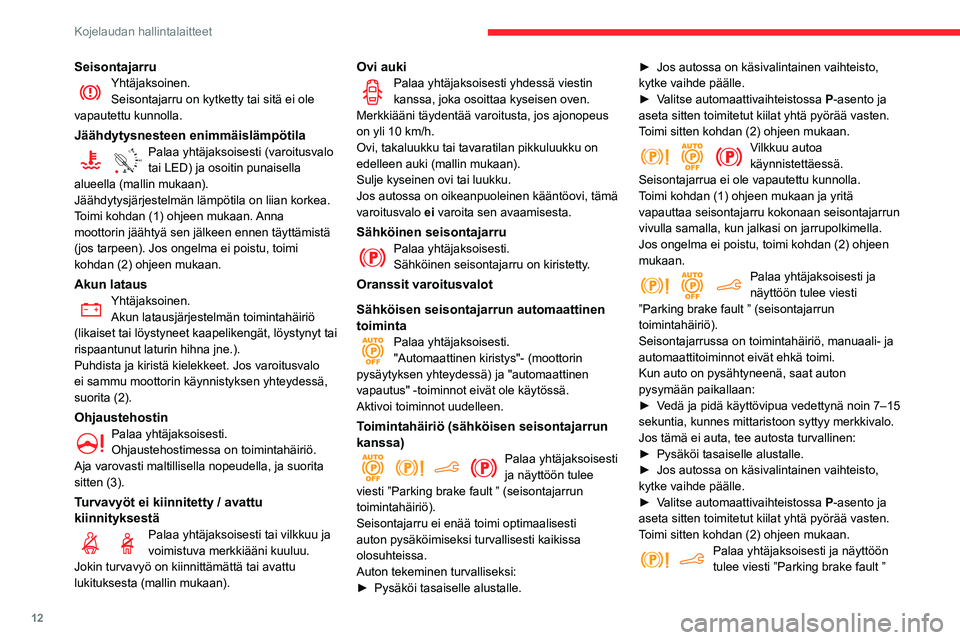

SeisontajarruYhtäjaksoinen.Seisontajarru on kytketty tai sitä ei ole
vapautettu kunnolla.
Jäähdytysnesteen enimmäislämpötila
90° CPalaa yhtäjaksoisesti (varoitusvalo
tai LED) ja osoitin punaisella
alueella (mallin mukaan).
Jäähdytysjärjestelmän lämpötila on liian korkea.
Toimi kohdan (1) ohjeen mukaan. Anna
moottorin jäähtyä sen jälkeen ennen täyttämistä
(jos tarpeen). Jos ongelma ei poistu, toimi
kohdan (2) ohjeen mukaan.
Akun latausYhtäjaksoinen. Akun latausjärjestelmän toimintahäiriö
(likaiset tai löystyneet kaapelikengät, löystynyt tai
rispaantunut laturin hihna jne.).
Puhdista ja kiristä kielekkeet. Jos varoitusvalo
ei sammu moottorin käynnistyksen yhteydessä,
suorita (2).
Ohjaustehostin
Palaa yhtäjaksoisesti.
Ohjaustehostimessa on toimintahäiriö.
Aja varovasti maltillisella nopeudella, ja suorita
sitten (3).
Turvavyöt ei kiinnitetty / avattu
kiinnityksestä
Palaa yhtäjaksoisesti tai vilkkuu ja
voimistuva merkkiääni kuuluu.
Jokin turvavyö on kiinnittämättä tai avattu
lukituksesta (mallin mukaan).
Ovi aukiPalaa yhtäjaksoisesti yhdessä viestin
kanssa, joka osoittaa kyseisen oven.
Merkkiääni täydentää varoitusta, jos ajonopeus
on yli 10 km/h.
Ovi, takaluukku tai tavaratilan pikkuluukku on
edelleen auki (mallin mukaan).
Sulje kyseinen ovi tai luukku.
Jos autossa on oikeanpuoleinen kääntöovi, tämä
varoitusvalo ei varoita sen avaamisesta.
Sähköinen seisontajarruPalaa yhtäjaksoisesti.
Sähköinen seisontajarru on kiristetty.
Oranssit varoitusvalot
Sähköisen seisontajarrun automaattinen
toiminta
Palaa yhtäjaksoisesti.
"Automaattinen kiristys"- (moottorin
pysäytyksen yhteydessä) ja "automaattinen
vapautus" -toiminnot eivät ole käytössä.
Aktivoi toiminnot uudelleen.
Toimintahäiriö (sähköisen seisontajarrun
kanssa)
Palaa yhtäjaksoisesti
ja näyttöön tulee
viesti ”Parking brake fault ” (seisontajarrun
toimintahäiriö).
Seisontajarru ei enää toimi optimaalisesti
auton pysäköimiseksi turvallisesti kaikissa
olosuhteissa.
Auton tekeminen turvalliseksi:
►  Pysäköi
 
tasaiselle
 
alustalle. ►  Jos
  autossa   on   käsivalintainen   vaihteisto,  
kytke vaihde päälle.
► 

Valitse   automaattivaihteistossa  
P
-asento ja
aseta sitten toimitetut kiilat yhtä pyörää vasten.
Toimi sitten kohdan (2) ohjeen mukaan.
Vilkkuu autoa
käynnistettäessä.
Seisontajarrua ei ole vapautettu kunnolla.
Toimi kohdan (1) ohjeen mukaan ja yritä
vapauttaa seisontajarru kokonaan seisontajarrun
vivulla samalla, kun jalkasi on jarrupolkimella.
Jos ongelma ei poistu, toimi kohdan (2) ohjeen
mukaan.
Palaa yhtäjaksoisesti ja
näyttöön tulee viesti
”Parking brake fault ” (seisontajarrun
toimintahäiriö).
Seisontajarrussa on toimintahäiriö, manuaali- ja
automaattitoiminnot eivät ehkä toimi.
Kun auto on pysähtyneenä, saat auton
pysymään paikallaan:
►  Vedä
 
ja
 
pidä
 
käyttövipua   vedettynä   noin   7–15  
sekuntia, kunnes mittaristoon syttyy merkkivalo.
Jos tämä ei auta, tee autosta turvallinen:
► 

Pysäköi
 
tasaiselle   alustalle.
►  Jos
 
autossa
 
on
 
käsivalintainen   vaihteisto,  
kytke vaihde päälle.
► 

Valitse
 
automaattivaihteistossa  
P
-asento ja
aseta sitten toimitetut kiilat yhtä pyörää vasten.
Toimi sitten kohdan (2) ohjeen mukaan.
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”

13
Kojelaudan hallintalaitteet

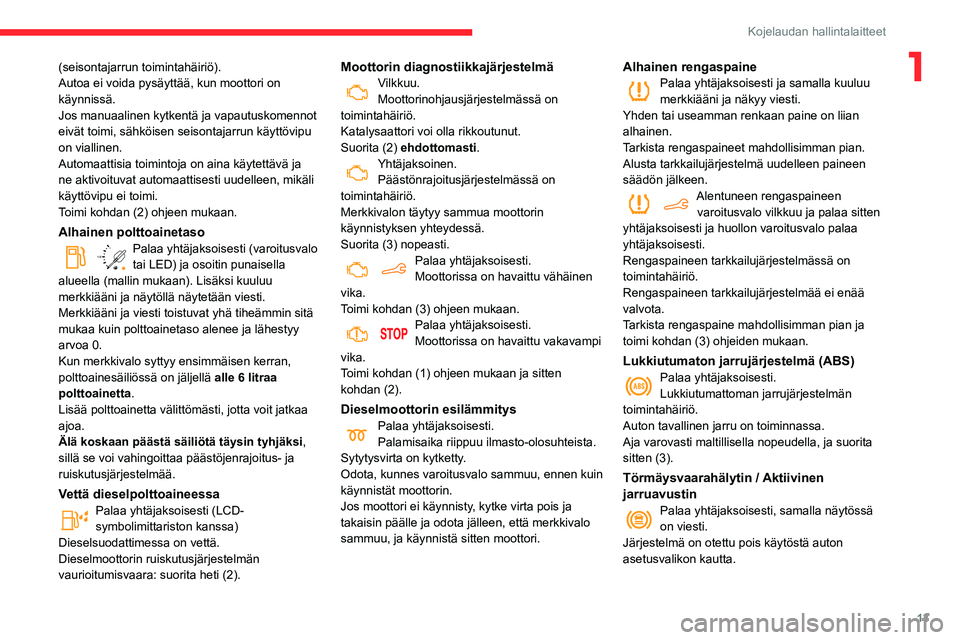

1(seisontajarrun toimintahäiriö).
Autoa ei voida pysäyttää, kun moottori on
käynnissä.
Jos manuaalinen kytkentä ja vapautuskomennot
eivät toimi, sähköisen seisontajarrun käyttövipu
on viallinen.
Automaattisia toimintoja on aina käytettävä ja
ne aktivoituvat automaattisesti uudelleen, mikäli
käyttövipu ei toimi.
Toimi kohdan (2) ohjeen mukaan.
Alhainen polttoainetaso
/2
1 1Palaa yhtäjaksoisesti (varoitusvalo
tai LED) ja osoitin punaisella
alueella (mallin mukaan). Lisäksi kuuluu
merkkiääni ja näytöllä näytetään viesti.
Merkkiääni ja viesti toistuvat yhä tiheämmin sitä
mukaa kuin polttoainetaso alenee ja lähestyy
arvoa 0.
Kun merkkivalo syttyy ensimmäisen kerran,
polttoainesäiliössä on jäljellä alle 6 litraa
polttoainetta.
Lisää polttoainetta välittömästi, jotta voit jatkaa
ajoa.
Älä koskaan päästä säiliötä täysin tyhjäks\
i,
sillä se voi vahingoittaa päästöjenrajoitus- ja
ruiskutusjärjestelmää.
Vettä dieselpolttoaineessaPalaa yhtäjaksoisesti (LCD-
symbolimittariston kanssa)
Dieselsuodattimessa on vettä.
Dieselmoottorin ruiskutusjärjestelmän
vaurioitumisvaara: suorita heti (2).
Moottorin diagnostiikkajärjestelmäVilkkuu.
Moottorinohjausjärjestelmässä on
toimintahäiriö.
Katalysaattori voi olla rikkoutunut.
Suorita (2) ehdottomasti.
Yhtäjaksoinen. Päästönrajoitusjärjestelmässä on
toimintahäiriö.
Merkkivalon täytyy sammua moottorin
käynnistyksen yhteydessä.
Suorita (3) nopeasti.
Palaa yhtäjaksoisesti.
Moottorissa on havaittu vähäinen
vika.
Toimi kohdan (3) ohjeen mukaan.
Palaa yhtäjaksoisesti.
Moottorissa on havaittu vakavampi
vika.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Dieselmoottorin esilämmitysPalaa yhtäjaksoisesti.
Palamisaika riippuu ilmasto-olosuhteista.
Sytytysvirta on kytketty.
Odota, kunnes varoitusvalo sammuu, ennen kuin
käynnistät moottorin.
Jos moottori ei käynnisty, kytke virta pois ja
takaisin päälle ja odota jälleen, että merkkivalo
sammuu, ja käynnistä sitten moottori.
Alhainen rengaspainePalaa yhtäjaksoisesti ja samalla kuuluu
merkkiääni ja näkyy viesti.
Yhden tai useamman renkaan paine on liian
alhainen.
Tarkista rengaspaineet mahdollisimman pian.
Alusta tarkkailujärjestelmä uudelleen paineen
säädön jälkeen.
Alentuneen rengaspaineen varoitusvalo vilkkuu ja palaa sitten
yhtäjaksoisesti ja huollon varoitusvalo palaa
yhtäjaksoisesti.
Rengaspaineen tarkkailujärjestelmässä on
toimintahäiriö.
Rengaspaineen tarkkailujärjestelmää ei enää
valvota.
Tarkista rengaspaine mahdollisimman pian ja
toimi kohdan (3) ohjeiden mukaan.
Lukkiutumaton jarrujärjestelmä (ABS)Palaa yhtäjaksoisesti.
Lukkiutumattoman jarrujärjestelmän
toimintahäiriö.
Auton tavallinen jarru on toiminnassa.
Aja varovasti maltillisella nopeudella, ja suorita
sitten (3).
Törmäysvaarahälytin / Aktiivinen
jarruavustin
Palaa yhtäjaksoisesti, samalla näytössä
on viesti.
Järjestelmä on otettu pois käytöstä auton
asetusvalikon kautta.

14
Kojelaudan hallintalaitteet

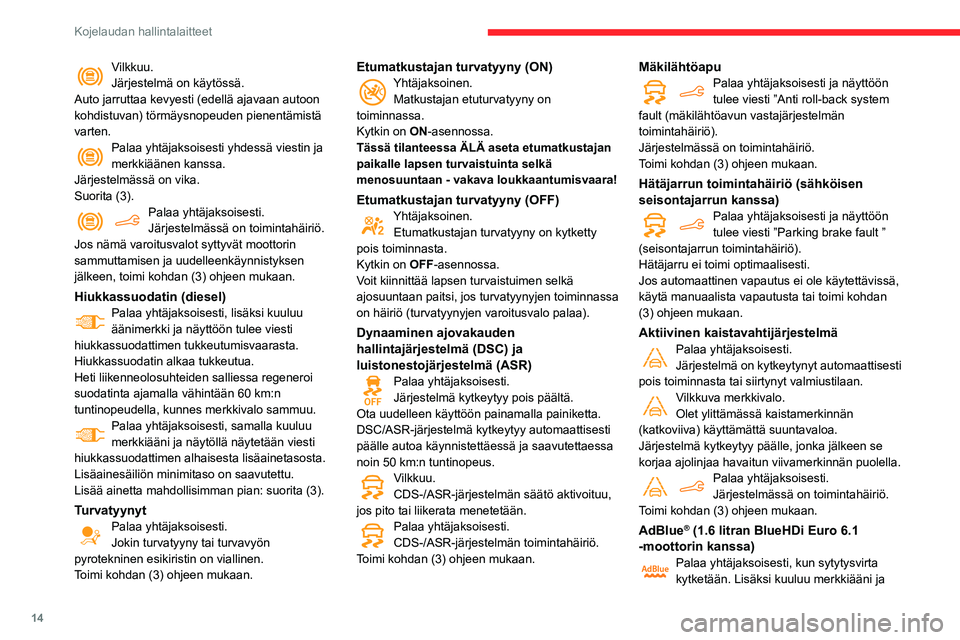

Vilkkuu.
Järjestelmä on käytössä.
Auto jarruttaa kevyesti (edellä ajavaan autoon
kohdistuvan) törmäysnopeuden pienentämistä
varten.
Palaa yhtäjaksoisesti yhdessä viestin ja
merkkiäänen kanssa.
Järjestelmässä on vika.
Suorita (3).
Palaa yhtäjaksoisesti.
Järjestelmässä on toimintahäiriö.
Jos nämä varoitusvalot syttyvät moottorin
sammuttamisen ja uudelleenkäynnistyksen
jälkeen, toimi kohdan (3) ohjeen mukaan.
Hiukkassuodatin (diesel)Palaa yhtäjaksoisesti, lisäksi kuuluu
äänimerkki ja näyttöön tulee viesti
hiukkassuodattimen tukkeutumisvaarasta.
Hiukkassuodatin alkaa tukkeutua.
Heti liikenneolosuhteiden salliessa regeneroi
suodatinta ajamalla vähintään 60 km:n
tuntinopeudella, kunnes merkkivalo sammuu.
Palaa yhtäjaksoisesti, samalla kuuluu
merkkiääni ja näytöllä näytetään viesti
hiukkassuodattimen alhaisesta lisäainetasosta.
Lisäainesäiliön minimitaso on saavutettu.
Lisää ainetta mahdollisimman pian: suorita (3).
TurvatyynytPalaa yhtäjaksoisesti.
Jokin turvatyyny tai turvavyön
pyrotekninen esikiristin on viallinen.
Toimi kohdan (3) ohjeen mukaan.
Etumatkustajan turvatyyny (ON)Yhtäjaksoinen. Matkustajan etuturvatyyny on
toiminnassa.
Kytkin on ON-asennossa.
Tässä tilanteessa ÄLÄ aseta etumatkustajan
paikalle lapsen turvaistuinta selkä
menosuuntaan - vakava loukkaantumisvaara!
Etumatkustajan turvatyyny (OFF)Yhtäjaksoinen. Etumatkustajan turvatyyny on kytketty
pois toiminnasta.
Kytkin on OFF-asennossa.
Voit kiinnittää lapsen turvaistuimen selkä
ajosuuntaan paitsi, jos turvatyynyjen toiminnassa
on häiriö (turvatyynyjen varoitusvalo palaa).
Dynaaminen ajovakauden
hallintajärjestelmä (DSC) ja
luistonestojärjestelmä (ASR)
Palaa yhtäjaksoisesti.
Järjestelmä kytkeytyy pois päältä.
Ota uudelleen käyttöön painamalla painiketta.
DSC/ASR-järjestelmä kytkeytyy automaattisesti
päälle autoa käynnistettäessä ja saavutettaessa
noin 50 km:n tuntinopeus.
Vilkkuu.
CDS-/ASR-järjestelmän säätö aktivoituu,
jos pito tai liikerata menetetään.
Palaa yhtäjaksoisesti.
CDS-/ASR-järjestelmän toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
MäkilähtöapuPalaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Anti roll-back system
fault (mäkilähtöavun vastajärjestelmän
toimintahäiriö).
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Hätäjarrun toimintahäiriö (sähköisen
seisontajarrun kanssa)
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Hätäjarru ei toimi optimaalisesti.
Jos automaattinen vapautus ei ole käytettävissä,
käytä manuaalista vapautusta tai toimi kohdan
(3) ohjeen mukaan.
Aktiivinen kaistavahtijärjestelmäPalaa yhtäjaksoisesti.
Järjestelmä on kytkeytynyt automaattisesti
pois toiminnasta tai siirtynyt valmiustilaan.
Vilkkuva merkkivalo.
Olet ylittämässä kaistamerkinnän
(katkoviiva) käyttämättä suuntavaloa.
Järjestelmä kytkeytyy päälle, jonka jälkeen se
korjaa ajolinjaa havaitun viivamerkinnän puolella.
Palaa yhtäjaksoisesti.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
AdBlue® (1.6 litran BlueHDi Euro 6.1
-moottorin kanssa)
Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään. Lisäksi kuuluu merkkiääni ja

15
Kojelaudan hallintalaitteet

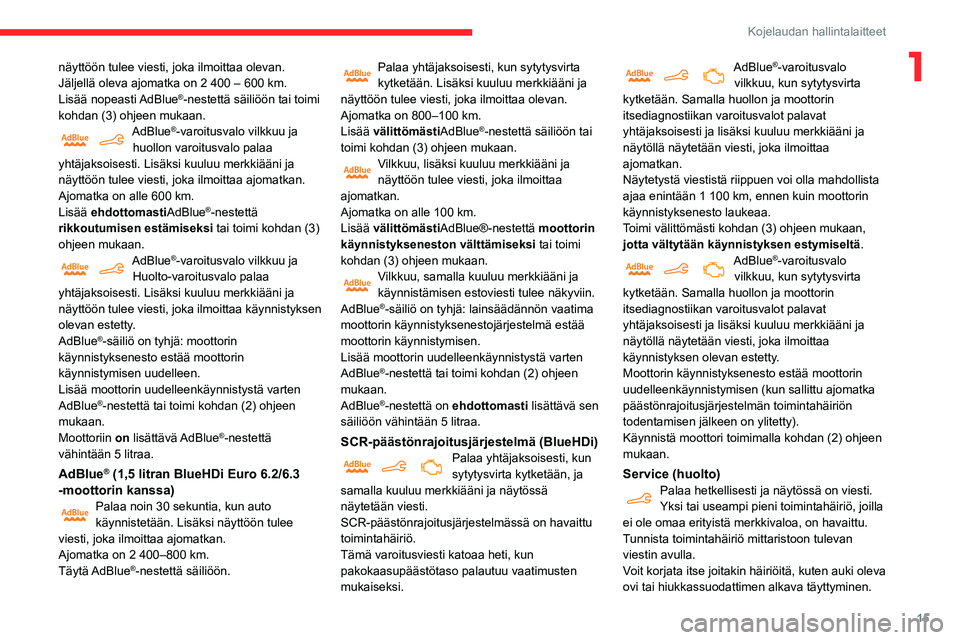

1näyttöön tulee viesti, joka ilmoittaa olevan.
Jäljellä oleva ajomatka on 2 400 – 600 km.
Lisää nopeasti AdBlue
®-nestettä säiliöön tai toimi
kohdan (3) ohjeen mukaan.
AdBlue®-varoitusvalo vilkkuu ja
huollon varoitusvalo palaa
yhtäjaksoisesti. Lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa ajomatkan.
Ajomatka on alle 600

km.
Lisää ehdottomastiAdBlue
®-nestettä
rikkoutumisen estämiseksi tai toimi kohdan (3)
ohjeen mukaan.
AdBlue®-varoitusvalo vilkkuu ja
Huolto-varoitusvalo palaa
yhtäjaksoisesti. Lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa käynnistyksen
olevan estetty.
AdBlue
®-säiliö on tyhjä: moottorin
käynnistyksenesto estää moottorin
käynnistymisen uudelleen.
Lisää moottorin uudelleenkäynnistystä varten
AdBlue
®-nestettä tai toimi kohdan (2) ohjeen
mukaan.
Moottoriin on lisättävä AdBlue
®-nestettä
vähintään 5 litraa.
AdBlue® (1,5 litran BlueHDi Euro 6.2/6.3
-moottorin kanssa)
Palaa noin 30 sekuntia, kun auto
käynnistetään. Lisäksi näyttöön tulee
viesti, joka ilmoittaa ajomatkan.
Ajomatka on 2
400–800 km.
Täytä AdBlue
®-nestettä säiliöön.
Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään. Lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa olevan.
Ajomatka on 800–100
km.
Lisää välittömästiAdBlue
®-nestettä säiliöön tai
toimi kohdan (3) ohjeen mukaan.
Vilkkuu, lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa
ajomatkan.
Ajomatka on alle 100
km.
Lisää välittömästiAdBlue®-nestettä moottorin
käynnistykseneston välttämiseksi tai toimi
kohdan (3) ohjeen mukaan.
Vilkkuu, samalla kuuluu merkkiääni ja
käynnistämisen estoviesti tulee näkyviin.
AdBlue
®-säiliö on tyhjä: lainsäädännön vaatima
moottorin käynnistyksenestojärjestelmä estää
moottorin käynnistymisen.
Lisää moottorin uudelleenkäynnistystä varten
AdBlue
®-nestettä tai toimi kohdan (2) ohjeen
mukaan.
AdBlue
®-nestettä on ehdottomasti lisättävä sen
säiliöön vähintään 5 litraa.
SCR-päästönrajoitusjärjestelmä (BlueHDi)Palaa yhtäjaksoisesti, kun
sytytysvirta kytketään, ja
samalla kuuluu merkkiääni ja näytössä
näytetään viesti.
SCR-päästönrajoitusjärjestelmässä on havaittu
toimintahäiriö.
Tämä varoitusviesti katoaa heti, kun
pakokaasupäästötaso palautuu vaatimusten
mukaiseksi.
AdBlue®-varoitusvalo
vilkkuu, kun sytytysvirta
kytketään. Samalla huollon ja moottorin
itsediagnostiikan varoitusvalot palavat
yhtäjaksoisesti ja lisäksi kuuluu merkkiääni ja
näytöllä näytetään viesti, joka ilmoittaa
ajomatkan.
Näytetystä viestistä riippuen voi olla mahdollista
ajaa enintään 1 100

km, ennen kuin moottorin
käynnistyksenesto laukeaa.
Toimi välittömästi kohdan (3) ohjeen mukaan,
jotta vältytään käynnistyksen estymiseltä .
AdBlue®-varoitusvalo
vilkkuu, kun sytytysvirta
kytketään. Samalla huollon ja moottorin
itsediagnostiikan varoitusvalot palavat
yhtäjaksoisesti ja lisäksi kuuluu merkkiääni ja
näytöllä näytetään viesti, joka ilmoittaa
käynnistyksen olevan estetty.
Moottorin käynnistyksenesto estää moottorin
uudelleenkäynnistymisen (kun sallittu ajomatka
päästönrajoitusjärjestelmän toimintahäiriön
todentamisen jälkeen on ylitetty).
Käynnistä moottori toimimalla kohdan (2) ohjeen
mukaan.
Service (huolto)Palaa hetkellisesti ja näytössä on viesti.
Yksi tai useampi pieni toimintahäiriö, joilla
ei ole omaa erityistä merkkivaloa, on havaittu.
Tunnista toimintahäiriö mittaristoon tulevan
viestin avulla.
Voit korjata itse joitakin häiriöitä, kuten auki oleva
ovi tai hiukkassuodattimen alkava täyttyminen.

16
Kojelaudan hallintalaitteet

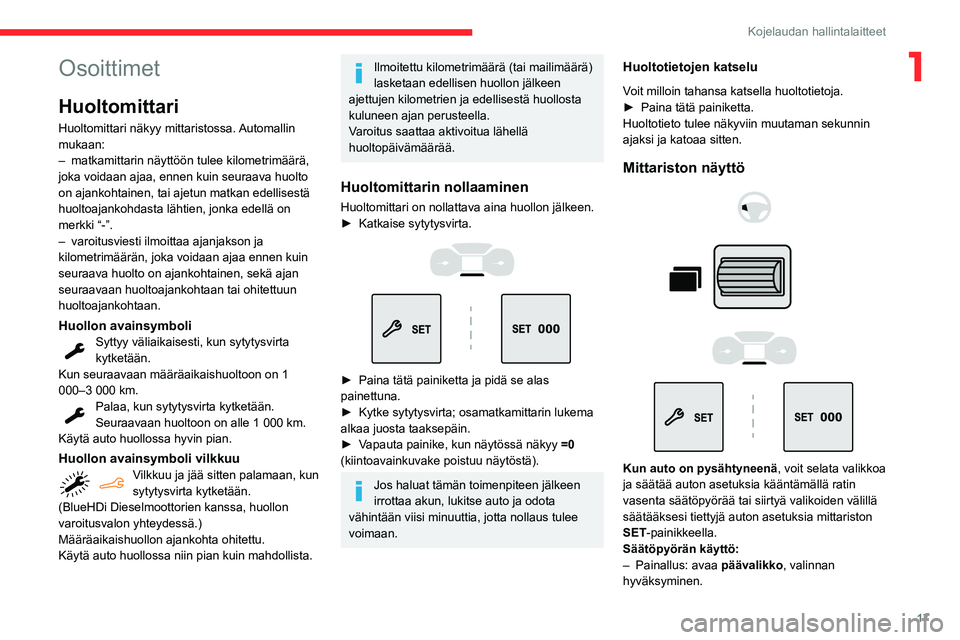

Osoittimet
Huoltomittari
Huoltomittari näkyy mittaristossa. Automallin
mukaan:
– matkamittarin näyttöön tulee kilometrimäärä,
joka voidaan ajaa, ennen kuin seuraava huolto
on ajankohtainen, tai ajetun matkan edellisestä
huoltoajankohdasta lähtien, jonka edellä on
merkki “-”.
– varoitusviesti ilmoittaa ajanjakson ja
kilometrimäärän, joka voidaan ajaa ennen kuin
seuraava huolto on ajankohtainen, sekä ajan
seuraavaan huoltoajankohtaan tai ohitettuun
huoltoajankohtaan.
Huollon avainsymboliSyttyy väliaikaisesti, kun sytytysvirta
kytketään.
Kun seuraavaan määräaikaishuoltoon on 1
000–3 000 km.
Palaa, kun sytytysvirta kytketään.
Seuraavaan huoltoon on alle 1 000 km.
Käytä auto huollossa hyvin pian.
Huollon avainsymboli vilkkuuVilkkuu ja jää sitten palamaan, kun
sytytysvirta kytketään.
(BlueHDi Dieselmoottorien kanssa, huollon
varoitusvalon yhteydessä.)
Määräaikaishuollon ajankohta ohitettu.
Käytä auto huollossa niin pian kuin mahdollista.

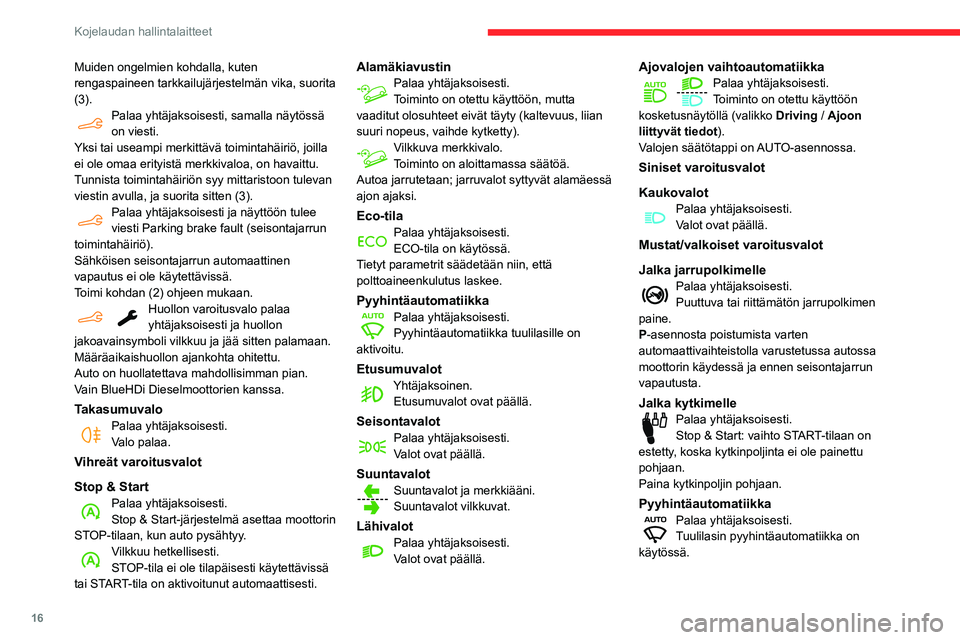

Muiden ongelmien kohdalla, kuten
rengaspaineen tarkkailujärjestelmän vika, suorita
(3).
Palaa yhtäjaksoisesti, samalla näytössä
on viesti.
Yksi tai useampi merkittävä toimintahäiriö, joilla
ei ole omaa erityistä merkkivaloa, on havaittu.
Tunnista toimintahäiriön syy mittaristoon tulevan
viestin avulla, ja suorita sitten (3).
Palaa yhtäjaksoisesti ja näyttöön tulee
viesti Parking brake fault (seisontajarrun
toimintahäiriö).
Sähköisen seisontajarrun automaattinen
vapautus ei ole käytettävissä.
Toimi kohdan (2) ohjeen mukaan.
Huollon varoitusvalo palaa
yhtäjaksoisesti ja huollon
jakoavainsymboli vilkkuu ja jää sitten palamaan.
Määräaikaishuollon ajankohta ohitettu.
Auto on huollatettava mahdollisimman pian.
Vain BlueHDi Dieselmoottorien kanssa.
TakasumuvaloPalaa yhtäjaksoisesti.
Valo palaa.
Vihreät varoitusvalot
Stop & Start
Palaa yhtäjaksoisesti.
Stop & Start-järjestelmä asettaa moottorin
STOP-tilaan, kun auto pysähtyy.
Vilkkuu hetkellisesti.
STOP-tila ei ole tilapäisesti käytettävissä
tai START-tila on aktivoitunut automaattisesti.
AlamäkiavustinPalaa yhtäjaksoisesti.
Toiminto on otettu käyttöön, mutta
vaaditut olosuhteet eivät täyty (kaltevuus, liian
suuri nopeus, vaihde kytketty).
Vilkkuva merkkivalo.
Toiminto on aloittamassa säätöä.
Autoa jarrutetaan; jarruvalot syttyvät alamäessä
ajon ajaksi.
Eco-tilaPalaa yhtäjaksoisesti.
ECO-tila on käytössä.
Tietyt parametrit säädetään niin, että
polttoaineenkulutus laskee.
PyyhintäautomatiikkaPalaa yhtäjaksoisesti.
Pyyhintäautomatiikka tuulilasille on
aktivoitu.
EtusumuvalotYhtäjaksoinen. Etusumuvalot ovat päällä.
Seisontavalot
Palaa yhtäjaksoisesti.
Valot ovat päällä.
SuuntavalotSuuntavalot ja merkkiääni.
Suuntavalot vilkkuvat.
LähivalotPalaa yhtäjaksoisesti.
Valot ovat päällä.
Ajovalojen vaihtoautomatiikkaPalaa yhtäjaksoisesti.
Toiminto on otettu käyttöön
kosketusnäytöllä (valikko Driving / Ajoon
liittyvät tiedot ).
Valojen säätötappi on AUTO-asennossa.
Siniset varoitusvalot
Kaukovalot
Palaa yhtäjaksoisesti.
Valot ovat päällä.
Mustat/valkoiset varoitusvalot
Jalka jarrupolkimelle
Palaa yhtäjaksoisesti.
Puuttuva tai riittämätön jarrupolkimen
paine.
P-asennosta poistumista varten
automaattivaihteistolla varustetussa autossa
moottorin käydessä ja ennen seisontajarrun
vapautusta.
Jalka kytkimellePalaa yhtäjaksoisesti.
Stop & Start: vaihto START-tilaan on
estetty, koska kytkinpoljinta ei ole painettu
pohjaan.
Paina kytkinpoljin pohjaan.
PyyhintäautomatiikkaPalaa yhtäjaksoisesti.
Tuulilasin pyyhintäautomatiikka on
käytössä.

17
Kojelaudan hallintalaitteet
1Osoittimet
Huoltomittari
Huoltomittari näkyy mittaristossa. Automallin
mukaan:
–
matkamittarin näyttöön tulee kilometrimäärä,
joka voidaan ajaa, ennen kuin seuraava huolto
on ajankohtainen, tai ajetun matkan edellisestä
huoltoajankohdasta lähtien, jonka edellä on
merkki “-”.
–


varoitusviesti ilmoittaa ajanjakson ja
kilometrimäärän, joka voidaan ajaa ennen kuin
seuraava huolto on ajankohtainen, sekä ajan
seuraavaan huoltoajankohtaan tai ohitettuun
huoltoajankohtaan.
Huollon avainsymboliSyttyy väliaikaisesti, kun sytytysvirta
kytketään.
Kun seuraavaan määräaikaishuoltoon on 1
000–3

000 km.
Palaa, kun sytytysvirta kytketään.
Seuraavaan huoltoon on alle 1 000 km.
Käytä auto huollossa hyvin pian.
Huollon avainsymboli vilkkuuVilkkuu ja jää sitten palamaan, kun
sytytysvirta kytketään.
(BlueHDi Dieselmoottorien kanssa, huollon
varoitusvalon yhteydessä.)
Määräaikaishuollon ajankohta ohitettu.
Käytä auto huollossa niin pian kuin mahdollista.
Ilmoitettu kilometrimäärä (tai mailimäärä)
lasketaan edellisen huollon jälkeen
ajettujen kilometrien ja edellisestä huollosta
kuluneen ajan perusteella.
Varoitus saattaa aktivoitua lähellä
huoltopäivämäärää.
Huoltomittarin nollaaminen
Huoltomittari on nollattava aina huollon jälkeen.
►  Katkaise   sytytysvirta.




►  Paina tätä painiketta ja pidä se alas painettuna.
►  Kytke   sytytysvirta;   osamatkamittarin   lukema  
alkaa juosta taaksepäin.
► 

Vapauta   painike,   kun   näytössä   näkyy  
=0

(kiintoavainkuvake poistuu näytöstä).
Jos haluat tämän toimenpiteen jälkeen
irrottaa akun, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus tulee
voimaan.
Huoltotietojen katselu
Voit milloin tahansa katsella huoltotietoja.
►  Paina   tätä   painiketta.
Huoltotieto tulee näkyviin muutaman sekunnin
ajaksi ja katoaa sitten.
Mittariston näyttö







Kun auto on pysähtyneenä , voit selata valikkoa
ja säätää auton asetuksia kääntämällä ratin
vasenta säätöpyörää tai siirtyä valikoiden välil\
lä
säätääksesi tiettyjä auton asetuksia mittariston
SET-painikkeella.
Säätöpyörän käyttö:
–

Painallus: avaa päävalikko

, valinnan
hyväksyminen.

18

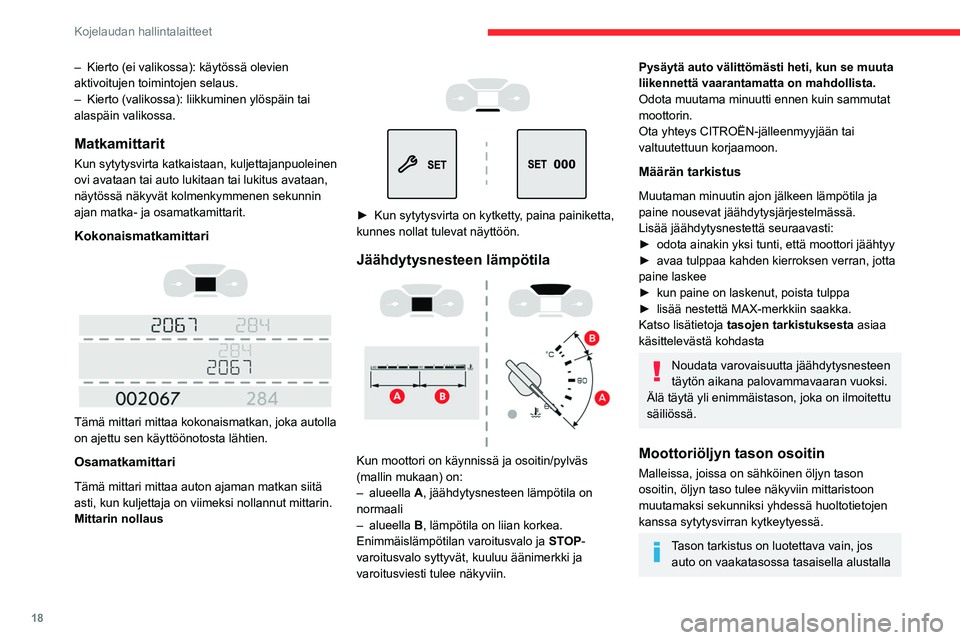

Kojelaudan hallintalaitteet
– Kierto (ei valikossa): käytössä olevien
aktivoitujen toimintojen selaus.
–

Kierto (valikossa): liikkuminen ylöspäin tai
alaspäin valikossa.
Matkamittarit
Kun sytytysvirta katkaistaan, kuljettajanpuoleinen
ovi avataan tai auto lukitaan tai lukitus avataan,
näytössä näkyvät kolmenkymmenen sekunnin
ajan matka- ja osamatkamittarit.
Kokonaismatkamittari




Tämä mittari mittaa kokonaismatkan, joka autolla
on ajettu sen käyttöönotosta lähtien.
Osamatkamittari
Tämä mittari mittaa auton ajaman matkan siitä
asti, kun kuljettaja on viimeksi nollannut mittarin.
Mittarin nollaus




►  Kun sytytysvirta on kytketty, paina painiketta, kunnes nollat tulevat näyttöön.
Jäähdytysnesteen lämpötila

Kun moottori on käynnissä ja osoitin/pylväs
(mallin mukaan) on:
– alueella A, jäähdytysnesteen lämpötila on
normaali
–
alueella B, lämpötila on liian korkea.
Enimmäislämpötilan varoitusvalo ja STOP-
varoitusvalo syttyvät, kuuluu äänimerkki ja
varoitusviesti tulee näkyviin.
Pysäytä auto välittömästi heti, kun se muuta
liikennettä vaarantamatta on mahdollista.
Odota muutama minuutti ennen kuin sammutat
moottorin.
Ota yhteys CITROËN-jälleenmyyjään tai
valtuutettuun korjaamoon.
Määrän tarkistus
Muutaman minuutin ajon jälkeen lämpötila ja
paine nousevat jäähdytysjärjestelmässä.
Lisää jäähdytysnestettä seuraavasti:
►  odota
  ainakin   yksi   tunti,   että   moottori   jäähtyy
►  avaa
  tulppaa   kahden   kierroksen   verran,   jotta  
paine laskee
► 

kun   paine   on   laskenut,   poista   tulppa
►  lisää
  nestettä   MAX-merkkiin   saakka.
Katso lisätietoja tasojen tarkistuksesta asiaa
käsittelevästä kohdasta
Noudata varovaisuutta jäähdytysnesteen
täytön aikana palovammavaaran vuoksi.
Älä täytä yli enimmäistason, joka on ilmoitettu
säiliössä.
Moottoriöljyn tason osoitin
Malleissa, joissa on sähköinen öljyn tason
osoitin, öljyn taso tulee näkyviin mittaristoon
muutamaksi sekunniksi yhdessä huoltotietojen
kanssa sytytysvirran kytkeytyessä.
Tason tarkistus on luotettava vain, jos auto on vaakatasossa tasaisella alustalla
