Page 11 of 260
9
Instrumenti
1Ploča s instrumentima
Brzinomjer
Analogni brzinomjer (km/h).
Uz tekstualnu LCD ploču s
instrumentima ili ploču s
instrumentima s matričnim
ekranom
1. Pokazivač razine goriva.
2. Pokazivač temperature rashladne tekućine.
Ekran
Na putovanjima u inozemstvu možda
ćete morati promijeniti jedinice
udaljenosti: brzina se mora prikazivati u
službenim jedinicama zemlje (km ili milje).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati.
Uz LCD ploču simbola s instrumentima
Uz tekstualnu LCD ploču s instrumentima
Page 12 of 260
10
Instrumenti
Brojač okretaja
Brojač okretaja (x 1000 o/min).
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Uz ploču s instrumentima s matričnim
ekranom
1. Postavke tempomata ili limitatora brzine.
2. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog mjenjača.
3. Digitalni brzinomjer (km/h) s LCD simbolima i
tekstualnom LCD pločom s instrumentima.
Područje prikaza s pločom s instrumentima
s matričnim ekranom: poruke upozorenja
ili statusa funkcija, putno računalo, digitalni
brzinomjer (km/h) itd.
4. Servisni indikator, zatim ukupni putomjer
(km), dnevni putomjer (km).
Područje prikaza s tekstualnom LCD pločom
s instrumentima: poruke sa statusom
upozorenja ili funkcije, putno računalo itd.
5. Pokazivač temperature rashladne tekućine.
6. Pokazivač razine motornog ulja.
7. Pokazivač razine goriva.
Tipke
Uz LCD ploču s instrumentima sa
simbolima
A.Reostat za podešavanje osvijetljenosti.
Nakon dužeg pritiska na SET: promijenite
postavljene vremenske vrijednosti i jedinice.
B. Podsjetnik na informacije o servisu ili na
autonomiju sustava SCR i AdBlue
®.
Resetiranje odabrane funkcije (servisni
indikator ili dnevni putomjer).
Nakon dužeg pritiska: promijenite postavljene
vremenske vrijednosti i jedinice.
Uz tekstualnu LCD ploču s instrumentima
Uz ploču s instrumentima s matričnim
ekranom
A. Privremeni podsjetnik na informacije o
servisu ili podsjetnik na autonomiju za sustav
SCR i AdBlue
®.
Ovisno o izvedbi: prelazak na višu razinu
strukture ili odustajanje od radnje u tijeku.
B. Reostat za podešavanje osvijetljenosti.
Ovisno o izvedbi: pregled izbornika ili popisa;
mijenjanje vrijednosti.
C. Resetiranje dnevnog putomjera (dugi
pritisak).
Resetiranje servisnog indikatora.
Ovisno o izvedbi: otvaranje izbornika za
konfiguraciju (duži pritisak) i potvrda izbora
(kratki pritisak).
Page 13 of 260

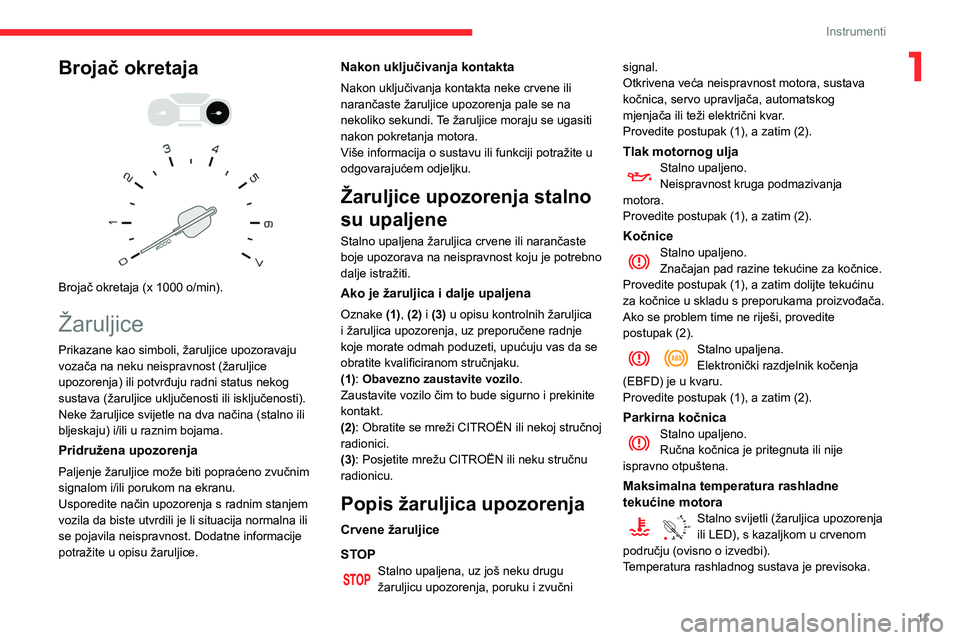

11
Instrumenti
1Brojač okretaja
Brojač okretaja (x 1000 o/min).
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Žaruljice upozorenja stalno
su upaljene
Stalno upaljena žaruljica crvene ili narančaste
boje upozorava na neispravnost koju je potrebno
dalje istražiti.
Ako je žaruljica i dalje upaljena
Oznake (1), (2) i (3) u opisu kontrolnih žaruljica
i žaruljica upozorenja, uz preporučene radnje
koje morate odmah poduzeti, upućuju vas da se
obratite kvalificiranom stručnjaku.
(1): Obavezno zaustavite vozilo .
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
(3): Posjetite mrežu CITROËN ili neku stručnu
radionicu.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno upaljena, uz još neku drugu
žaruljicu upozorenja, poruku i zvučni signal.
Otkrivena veća neispravnost motora, sustava
kočnica, servo upravljača, automatskog
mjenjača ili teži električni kvar.
Provedite postupak (1), a zatim (2).
Tlak motornog uljaStalno upaljeno.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
KočniceStalno upaljeno.
Značajan pad razine tekućine za kočnice.
Provedite postupak (1), a zatim dolijte tekućinu
za kočnice u skladu s preporukama proizvođača.
Ako se problem time ne riješi, provedite
postupak (2).
Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Parkirna kočnica
Stalno upaljeno.
Ručna kočnica je pritegnuta ili nije
ispravno otpuštena.
Maksimalna temperatura rashladne
tekućine motora
90° CStalno svijetli (žaruljica upozorenja
ili LED), s kazaljkom u crvenom
području (ovisno o izvedbi).
Temperatura rashladnog sustava je previsoka.
Page 14 of 260

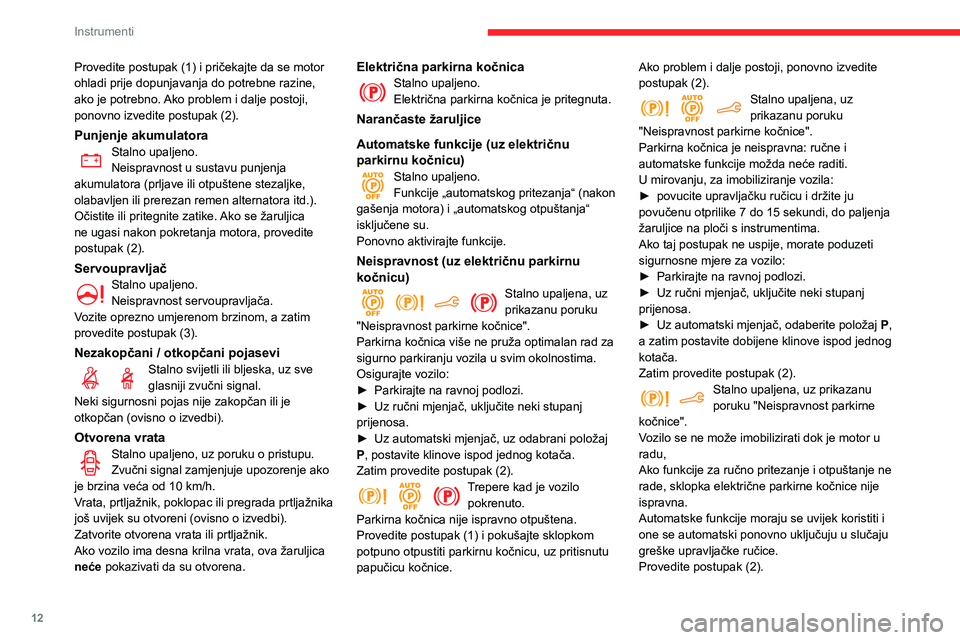

12
Instrumenti
Provedite postupak (1) i pričekajte da se motor
ohladi prije dopunjavanja do potrebne razine,
ako je potrebno. Ako problem i dalje postoji,
ponovno izvedite postupak (2).
Punjenje akumulatoraStalno upaljeno.
Neispravnost u sustavu punjenja
akumulatora (prljave ili otpuštene stezaljke,
olabavljen ili prerezan remen alternatora itd.).
Očistite ili pritegnite zatike. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
ServoupravljačStalno upaljeno.
Neispravnost servoupravljača.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Nezakopčani / otkopčani pojaseviStalno svijetli ili bljeska, uz sve
glasniji zvučni signal.
Neki sigurnosni pojas nije zakopčan ili je
otkopčan (ovisno o izvedbi).
Otvorena vrataStalno upaljeno, uz poruku o pristupu.
Zvučni signal zamjenjuje upozorenje ako
je brzina veća od 10 km/h.
Vrata, prtljažnik, poklopac ili pregrada prtljažnika
još uvijek su otvoreni (ovisno o izvedbi).
Zatvorite otvorena vrata ili prtljažnik.
Ako vozilo ima desna krilna vrata, ova žaruljica
neće pokazivati da su otvorena.
Električna parkirna kočnicaStalno upaljeno.
Električna parkirna kočnica je pritegnuta.
Narančaste žaruljice
Automatske funkcije (uz električnu
parkirnu kočnicu)
Stalno upaljeno.
Funkcije „automatskog pritezanja“ (nakon
gašenja motora) i „automatskog otpuštanja“
isključene su.
Ponovno aktivirajte funkcije.
Neispravnost (uz električnu parkirnu
kočnicu)
Stalno upaljena, uz
prikazanu poruku
"Neispravnost parkirne kočnice".
Parkirna kočnica više ne pruža optimalan rad za
sigurno parkiranju vozila u svim okolnostima.
Osigurajte vozilo:
►
Parkirajte na ravnoj podlozi.
►
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►
Uz automatski mjenjač, uz odabrani položaj
P
, postavite klinove ispod jednog kotača.
Zatim provedite postupak (2).
Trepere kad je vozilo pokrenuto.
Parkirna kočnica nije ispravno otpuštena.
Provedite postupak (1) i pokušajte sklopkom
potpuno otpustiti parkirnu kočnicu, uz pritisnutu
papučicu kočnice. Ako problem i dalje postoji, ponovno izvedite
postupak (2).
Stalno upaljena, uz
prikazanu poruku
"Neispravnost parkirne kočnice".
Parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
►
povucite upravljačku ručicu i držite ju
povučenu otprilike 7 do 15 sekundi, do paljenja
žaruljice na ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
►
Parkirajte na ravnoj podlozi.
►
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►
Uz automatski mjenjač, odaberite položaj P
,
a zatim postavite dobijene klinove ispod jednog
kotača.
Zatim provedite postupak (2).
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne
kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje ne
rade, sklopka električne parkirne kočnice nije
ispravna.
Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
greške upravljačke ručice.
Provedite postupak (2).
Page 15 of 260

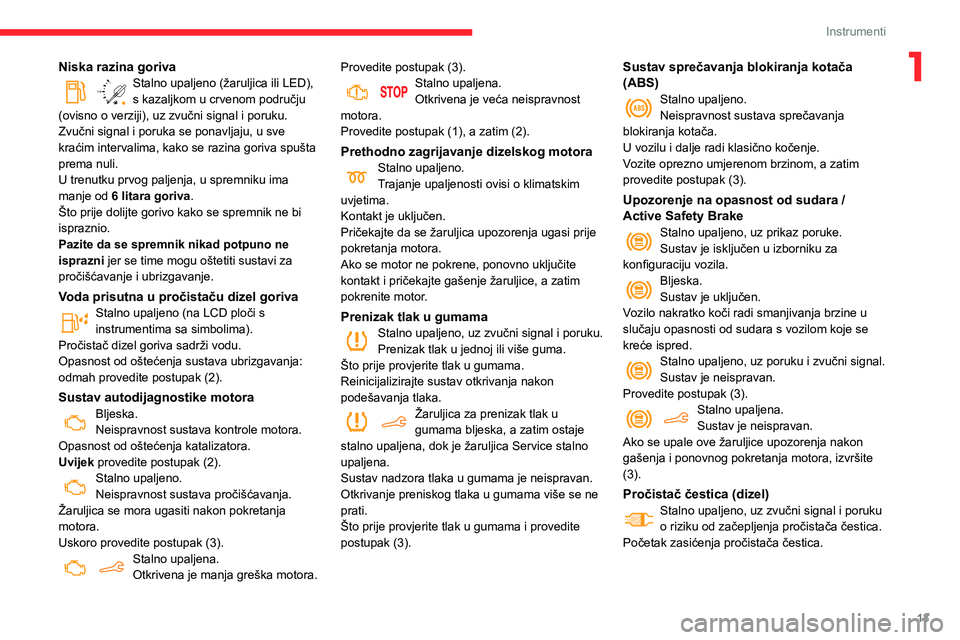

13
Instrumenti
1Niska razina goriva
/2
1 1Stalno upaljeno (žaruljica ili LED),
s kazaljkom u crvenom području
(ovisno o verziji), uz zvučni signal i poruku.
Zvučni signal i poruka se ponavljaju, u sve
kraćim intervalima, kako se razina goriva spušta
prema nuli.
U trenutku prvog paljenja, u spremniku ima
manje od 6 litara goriva.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi za
pročišćavanje i ubrizgavanje.
Voda prisutna u pročistaču dizel gorivaStalno upaljeno (na LCD ploči s
instrumentima sa simbolima).
Pročistač dizel goriva sadrži vodu.
Opasnost od oštećenja sustava ubrizgavanja:
odmah provedite postupak (2).
Sustav autodijagnostike motoraBljeska.
Neispravnost sustava kontrole motora.
Opasnost od oštećenja katalizatora.
Uvijek provedite postupak (2).
Stalno upaljeno.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Uskoro provedite postupak (3).
Stalno upaljena.
Otkrivena je manja greška motora. Provedite postupak (3).
Stalno upaljena.
Otkrivena je veća neispravnost
motora.
Provedite postupak (1), a zatim (2).
Prethodno zagrijavanje dizelskog motoraStalno upaljeno.
Trajanje upaljenosti ovisi o klimatskim
uvjetima.
Kontakt je uključen.
Pričekajte da se žaruljica upozorenja ugasi prije
pokretanja motora.
Ako se motor ne pokrene, ponovno uključite
kontakt i pričekajte gašenje žaruljice, a zatim
pokrenite motor.
Prenizak tlak u gumamaStalno upaljeno, uz zvučni signal i poruku.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Sustav sprečavanja blokiranja kotača
(ABS)
Stalno upaljeno.
Neispravnost sustava sprečavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Upozorenje na opasnost od sudara /
Active Safety Brake
Stalno upaljeno, uz prikaz poruke.
Sustav je isključen u izborniku za
konfiguraciju vozila.
Bljeska.
Sustav je uključen.
Vozilo nakratko koči radi smanjivanja brzine u
slučaju opasnosti od sudara s vozilom koje se
kreće ispred.
Stalno upaljeno, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stalno upaljena.
Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Pročistač čestica (dizel)Stalno upaljeno, uz zvučni signal i poruku
o riziku od začepljenja pročistača čestica.
Početak zasićenja pročistača čestica.
Page 16 of 260
14
Instrumenti

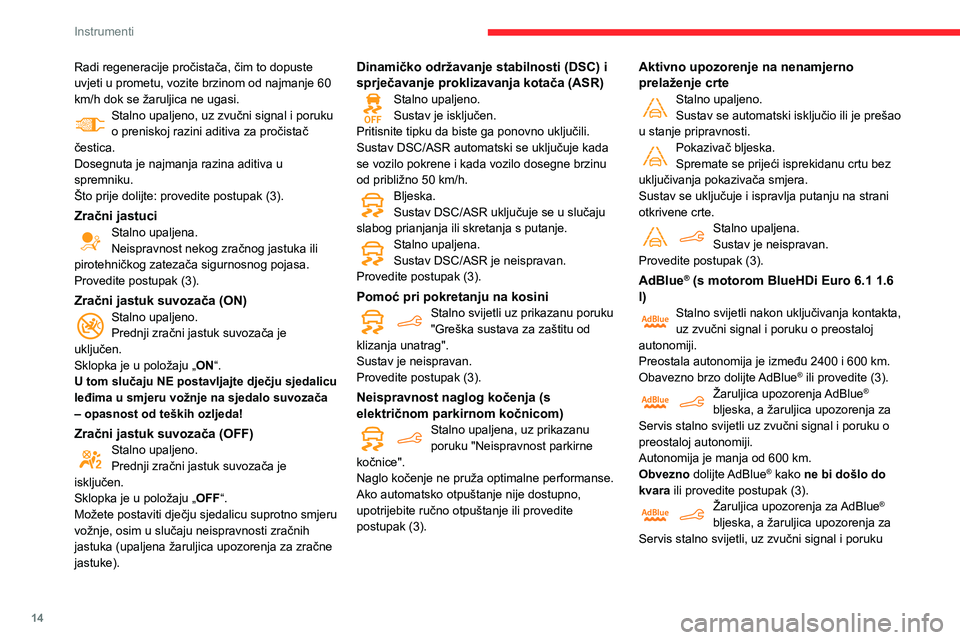

Radi regeneracije pročistača, čim to dopuste
uvjeti u prometu, vozite brzinom od najmanje 60
km/h dok se žaruljica ne ugasi.
Stalno upaljeno, uz zvučni signal i poruku
o preniskoj razini aditiva za pročistač
čestica.
Dosegnuta je najmanja razina aditiva u
spremniku.
Što prije dolijte: provedite postupak (3).
Zračni jastuciStalno upaljena.
Neispravnost nekog zračnog jastuka ili
pirotehničkog zatezača sigurnosnog pojasa.
Provedite postupak (3).
Zračni jastuk suvozača (ON)Stalno upaljeno.
Prednji zračni jastuk suvozača je
uključen.
Sklopka je u položaju „ ON“.
U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača
– opasnost od teških ozljeda!
Zračni jastuk suvozača (OFF)Stalno upaljeno.
Prednji zračni jastuk suvozača je
isključen.
Sklopka je u položaju „ OFF“.
Možete postaviti dječju sjedalicu suprotno smjeru
vožnje, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Dinamičko održavanje stabilnosti (DSC) i
sprječavanje proklizavanja kotača (ASR)
Stalno upaljeno.
Sustav je isključen.
Pritisnite tipku da biste ga ponovno uključili.
Sustav DSC/ASR automatski se uključuje kada
se vozilo pokrene i kada vozilo dosegne brzinu
od približno 50 km/h.
Bljeska.
Sustav DSC/ASR uključuje se u slučaju
slabog prianjanja ili skretanja s putanje.
Stalno upaljena.
Sustav DSC/ASR je neispravan.
Provedite postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne
kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljeno.
Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Pokazivač bljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se uključuje i ispravlja putanju na strani
otkrivene crte.
Stalno upaljena.
Sustav je neispravan.
Provedite postupak (3).
AdBlue® (s motorom BlueHDi Euro 6.1 1.6
l)
Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostaloj
autonomiji.
Preostala autonomija je između 2400 i 600
km.
Obavezno brzo dolijte AdBlue
® ili provedite (3).Žaruljica upozorenja AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli uz zvučni signal i poruku o
preostaloj autonomiji.
Autonomija je manja od 600
km.
Obvezno dolijte AdBlue
® kako ne bi došlo do
kvara ili provedite postupak (3).
Žaruljica upozorenja za AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli, uz zvučni signal i poruku
Page 17 of 260
15
Instrumenti

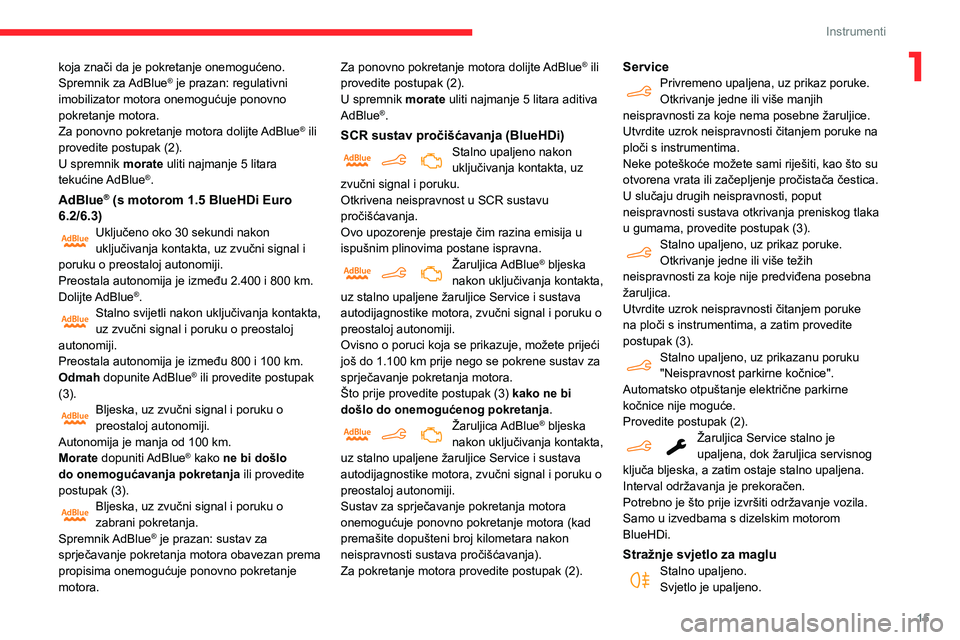

1koja znači da je pokretanje onemogućeno.
Spremnik za AdBlue® je prazan: regulativni
imobilizator motora onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara
tekućine AdBlue
®.
AdBlue® (s motorom 1.5 BlueHDi Euro
6.2/6.3)
Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostaloj autonomiji.
Preostala autonomija je između 2.400 i 800
km.
Dolijte AdBlue
®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostaloj
autonomiji.
Preostala autonomija je između 800 i 100
km.
Odmah dopunite AdBlue
® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostaloj autonomiji.
Autonomija je manja od 100
km.
Morate dopuniti AdBlue
® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik AdBlue
® je prazan: sustav za
sprječavanje pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora. Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara aditiva
AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon
uključivanja kontakta, uz
zvučni signal i poruku.
Otkrivena neispravnost u
SCR sustavu
pročišćavanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska
nakon uključivanja kontakta,
uz stalno upaljene žaruljice Service i sustava
autodijagnostike motora, zvučni signal i poruku o
preostaloj autonomiji.
Ovisno o poruci koja se prikazuje, možete prijeći
još do 1.100
km prije nego se pokrene sustav za
sprječavanje pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska
nakon uključivanja kontakta,
uz stalno upaljene žaruljice Service i sustava
autodijagnostike motora, zvučni signal i poruku o
preostaloj autonomiji.
Sustav za sprječavanje pokretanja motora
onemogućuje ponovno pokretanje motora (kad
premašite dopušteni broj kilometara nakon
neispravnosti sustava pročišćavanja).
Za pokretanje motora provedite postupak (2).
ServicePrivremeno upaljena, uz prikaz poruke.
Otkrivanje jedne ili više manjih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili začepljenje pročistača čestica.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljeno, uz prikaz poruke.
Otkrivanje jedne ili više težih
neispravnosti za koje nije predviđena posebna
žaruljica.
Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Stalno upaljeno, uz prikazanu poruku
"Neispravnost parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je
upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.
Potrebno je što prije izvršiti održavanje vozila.
Samo u izvedbama s dizelskim motorom
BlueHDi.
Stražnje svjetlo za magluStalno upaljeno.
Svjetlo je upaljeno.
Page 18 of 260
16
Instrumenti

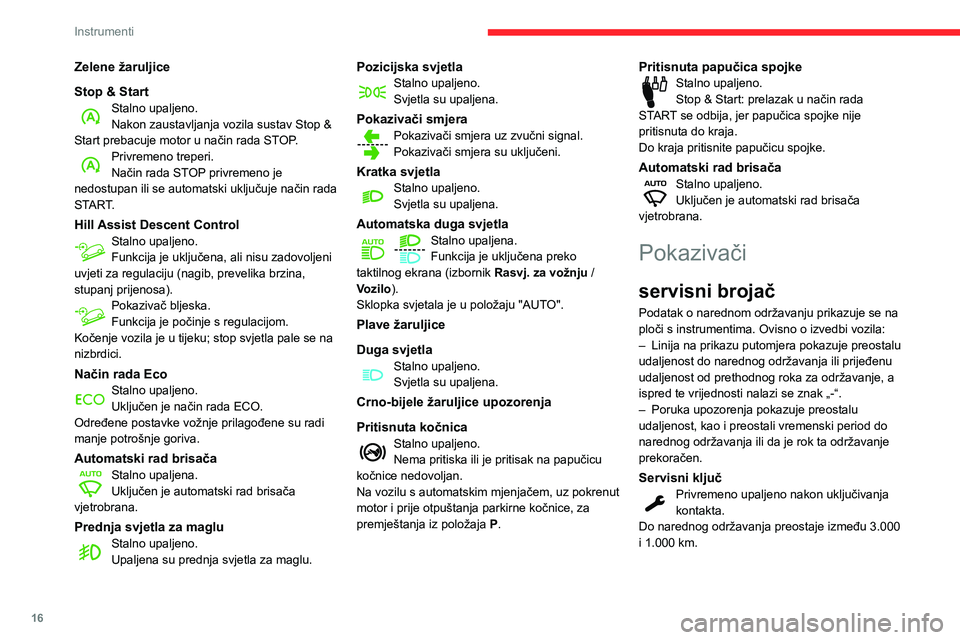

Zelene žaruljice
Stop & Start
Stalno upaljeno.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno treperi.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Hill Assist Descent ControlStalno upaljeno.
Funkcija je uključena, ali nisu zadovoljeni
uvjeti za regulaciju (nagib, prevelika brzina,
stupanj prijenosa).
Pokazivač bljeska.
Funkcija je počinje s regulacijom.
Kočenje vozila je u tijeku; stop svjetla pale se na
nizbrdici.
Način rada EcoStalno upaljeno.
Uključen je način rada ECO.
Određene postavke vožnje prilagođene su radi
manje potrošnje goriva.
Automatski rad brisačaStalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Prednja svjetla za magluStalno upaljeno.
Upaljena su prednja svjetla za maglu.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.
Pokazivači smjeraPokazivači smjera uz zvučni signal.
Pokazivači smjera su uključeni.
Kratka svjetlaStalno upaljeno.
Svjetla su upaljena.
Automatska duga svjetlaStalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za vožnju
/
Vozilo ).
Sklopka svjetala je u položaju "AUTO".
Plave žaruljice
Duga svjetla
Stalno upaljeno.
Svjetla su upaljena.
Crno-bijele žaruljice upozorenja
Pritisnuta kočnica
Stalno upaljeno.
Nema pritiska ili je pritisak na papučicu
kočnice nedovoljan.
Na vozilu s automatskim mjenjačem, uz pokrenut
motor i prije otpuštanja parkirne kočnice, za
premještanja iz položaja P.
Pritisnuta papučica spojkeStalno upaljeno.
Stop & Start: prelazak u način rada
START se odbija, jer papučica spojke nije
pritisnuta do kraja.
Do kraja pritisnite papučicu spojke.
Automatski rad brisačaStalno upaljeno.
Uključen je automatski rad brisača
vjetrobrana.
Pokazivači
servisni brojač
Podatak o narednom održavanju prikazuje se na
ploči s instrumentima. Ovisno o izvedbi vozila:
–
Linija na prikazu putomjera pokazuje preostalu
udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak „-“.
–
Poruka upozorenja pokazuje preostalu
udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok ta održavanje
prekoračen.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do narednog održavanja preostaje između 3.000
i 1.000 km.
Page 19 of 260
17
Instrumenti

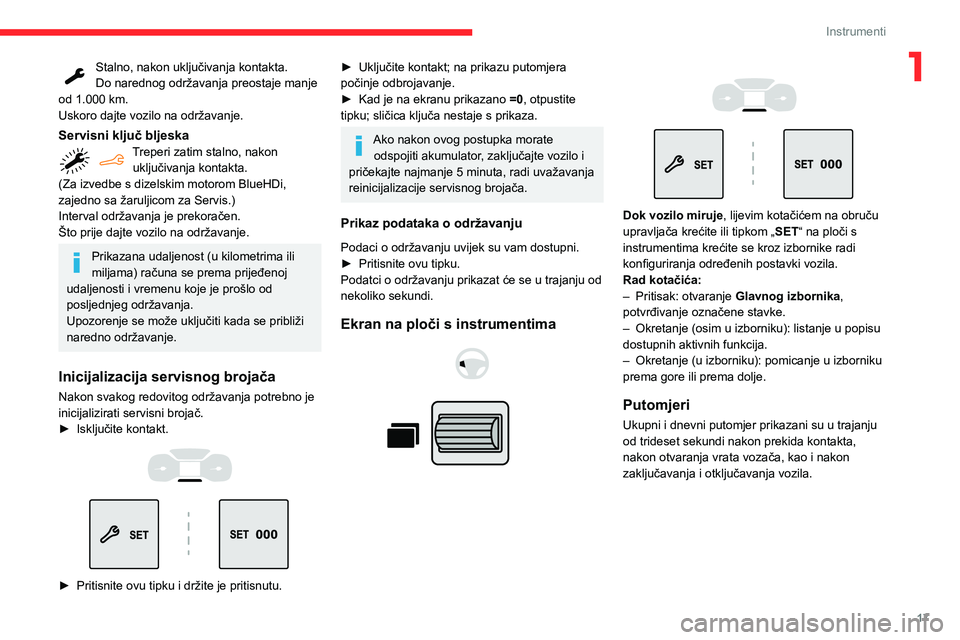

1Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1.000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi,
zajedno sa žaruljicom za Servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Prikazana udaljenost (u kilometrima ili
miljama) računa se prema prijeđenoj
udaljenosti i vremenu koje je prošlo od
posljednjeg održavanja.
Upozorenje se može uključiti kada se približi
naredno održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
►
Isključite kontakt.
► Pritisnite ovu tipku i držite je pritisnutu.
► Uključite kontakt; na prikazu putomjera
počinje odbrojavanje.
►
Kad je na ekranu prikazano =0
, otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Prikaz podataka o održavanju
Podaci o održavanju uvijek su vam dostupni.
► Pritisnite ovu tipku.
Podatci o održavanju prikazat će se u trajanju od
nekoliko sekundi.
Ekran na ploči s instrumentima
Dok vozilo miruje , lijevim kotačićem na obruču
upravljača krećite ili tipkom „ SET“ na ploči s
instrumentima krećite se kroz izbornike radi
konfiguriranja određenih postavki vozila.
Rad kotačića:
–
Pritisak: otvaranje Glavnog izbornika ,
potvrđivanje označene stavke.
–
Okretanje (osim u izborniku): listanje u popisu
dostupnih aktivnih funkcija.
–
Okretanje (u izborniku): pomicanje u izborniku
prema gore ili prema dolje.
Putomjeri
Ukupni i dnevni putomjer prikazani su u trajanju
od trideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.

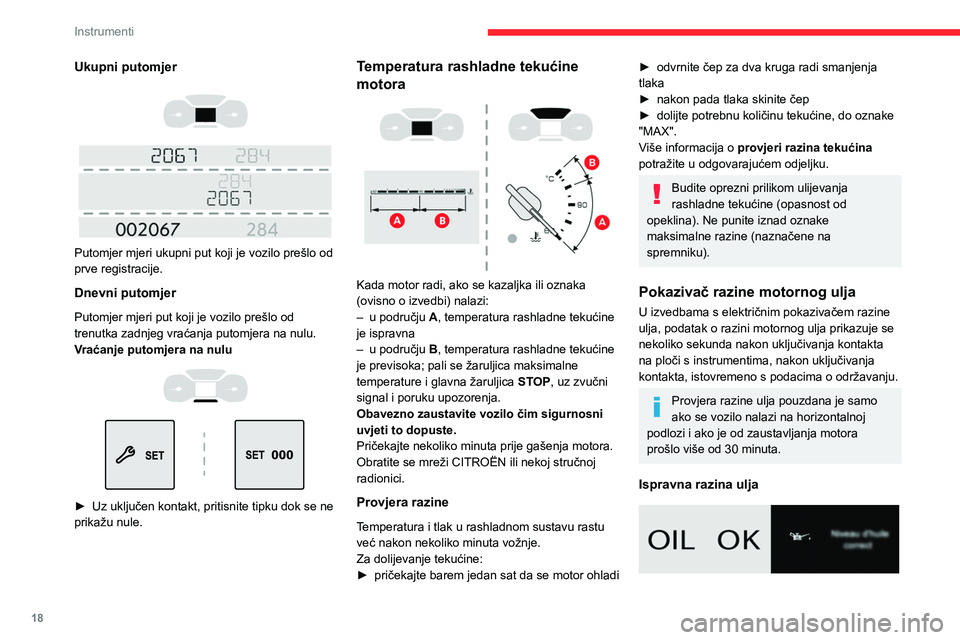

Page 20 of 260
18
Instrumenti
Ukupni putomjer
Putomjer mjeri ukupni put koji je vozilo prešlo od
prve registracije.
Dnevni putomjer
Putomjer mjeri put koji je vozilo prešlo od
trenutka zadnjeg vraćanja putomjera na nulu.
Vraćanje putomjera na nulu
► Uz uključen kontakt, pritisnite tipku dok se ne
prikažu nule.
Temperatura rashladne tekućine
motora
Kada motor radi, ako se kazaljka ili oznaka
(ovisno o izvedbi) nalazi:
–
u području A
, temperatura rashladne tekućine
je ispravna
–
u području B
, temperatura rashladne tekućine
je previsoka; pali se žaruljica maksimalne
temperature i glavna žaruljica STOP, uz zvučni
signal i poruku upozorenja.
Obavezno zaustavite vozilo čim sigurnosni
uvjeti to dopuste.
Pričekajte nekoliko minuta prije gašenja motora.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Provjera razine
Temperatura i tlak u rashladnom sustavu rastu
već nakon nekoliko minuta vožnje.
Za dolijevanje tekućine:
►
pričekajte barem jedan sat da se motor ohladi
► odvrnite čep za dva kruga radi smanjenja
tlaka
►
nakon pada tlaka skinite čep
►
dolijte potrebnu količinu tekućine, do oznake
"MAX".
V
iše informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Budite oprezni prilikom ulijevanja
rashladne tekućine (opasnost od
opeklina). Ne punite iznad oznake
maksimalne razine (naznačene na
spremniku).
Pokazivač razine motornog ulja
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje se
nekoliko sekunda nakon uključivanja kontakta
na ploči s instrumentima, nakon uključivanja
kontakta, istovremeno s podacima o održavanju.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od zaustavljanja motora
prošlo više od 30 minuta.
Ispravna razina ulja
