9
Světelné kontrolky
Vizuální signalizace informující řidiče o uvedení
s ystémů do činnosti (kontrolky aktivace či
deaktivace) nebo o
výskytu poruchy (výstražné
kontrolk y).
Po zapnutí zapalování
Při zapnutí zapalování vozidla se na několik
sekund rozsvítí některé výstražné kontrolky.
Jakmile je motor nastartován, musí tyto
kontrolky zhasnout.
Jestliže nadále svítí, zjistěte před jízdou
význam příslušné kontrolky.
Sdružené výstrahy
Některé kontrolky mohou fungovat dvěma
způsoby: buď svítí nepřerušovaně (tr vale) nebo
blikají.
Pouze porovnání způsobu svícení a
stavu
funkce vozidla umožňuje zjistit, zda je situace
normální, či zda se jedná o
poruchu.
V případě poruchy může být rozsvícení
výstražné kontrolky doprovázeno zvukovým
signálem a/nebo hlášením.
Výstražné kontrolky
Když je motor v chodu a vozidlo stojí nebo jede,
s ignalizuje rozsvícení některé z následujících
kontrolek výskyt závady, která vyžaduje zásah
ze strany řidiče.
Každá závada, která způsobí rozsvícení
výstražné kontrolky, musí být dále analyzována
pomocí přidruženého hlášení.
V případě problému se neváhejte obrátit na
ser visní síť CITROËN nebo na jiný odborný
servis.
Provozní kontrolkyRozsvícení jedné z následujících výstražných
k ontrolek potvrzuje, že příslušný systém je
zapnutý.
Kontrolky deaktivace
Rozsvícení některé z následujících kontrolek
p otvrzuje, že uživatel záměrně vypnul příslušný
systém.
Toto vypnutí může být doprovázeno zvukovým
signálem a
zobrazením hlášení na obrazovce.
1
Palubní zařízení

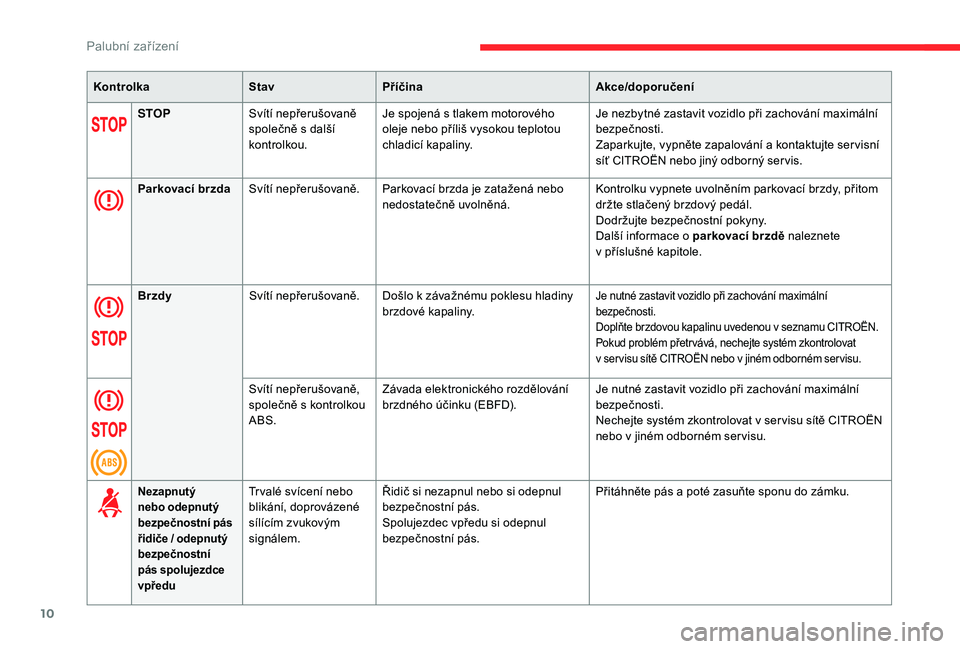

Page 12 of 260
10
KontrolkaStavPříčina Akce/doporučení
STOP Svítí nepřerušovaně
společně s
další
kontrolkou. Je spojená s
tlakem motorového
oleje nebo příliš vysokou teplotou
chladicí kapaliny. Je nezbytné zastavit vozidlo při zachování maximální
bezpečnosti.
Zaparkujte, vypněte zapalování a
kontaktujte ser visní
síť CITROËN nebo jiný odborný ser vis.
Parkovací brzda Svítí nepřerušovaně. Parkovací brzda je zatažená nebo
nedostatečně uvolněná. Kontrolku vypnete uvolněním parkovací brzdy, přitom
držte stlačený brzdový pedál.
Dodržujte bezpečnostní pokyny.
Další informace o
parkovací brzdě naleznete
v
příslušné kapitole.
Brzdy Svítí nepřerušovaně. Došlo k
závažnému poklesu hladiny
brzdové kapaliny.
Je nutné zastavit vozidlo při zachování maximální
bezpečnosti.
Doplňte brzdovou kapalinu uvedenou v
seznamu CITROËN.
Pokud problém přetr vává, nechejte systém zkontrolovat
v
ser visu sítě CITROËN nebo v jiném odborném ser visu.
Svítí nepřerušovaně,
společně s kontrolkou
ABS. Závada elektronického rozdělování
brzdného účinku (EBFD).
Je nutné zastavit vozidlo při zachování maximální
bezpečnosti.
Nechejte systém zkontrolovat v
s
er visu sítě CITROËN
nebo v
jiném odborném ser visu.
Nezapnutý
nebo odepnutý
bezpečnostní pás
řidiče / odepnutý
bezpečnostní
pás spolujezdce
vpředuTr valé svícení nebo
blikání, doprovázené
sílícím zvukovým
signálem.Řidič si nezapnul nebo si odepnul
bezpečnostní pás.
Spolujezdec vpředu si odepnul
bezpečnostní pás. Přitáhněte pás a
poté zasuňte sponu do zámku.
Palubní zařízení

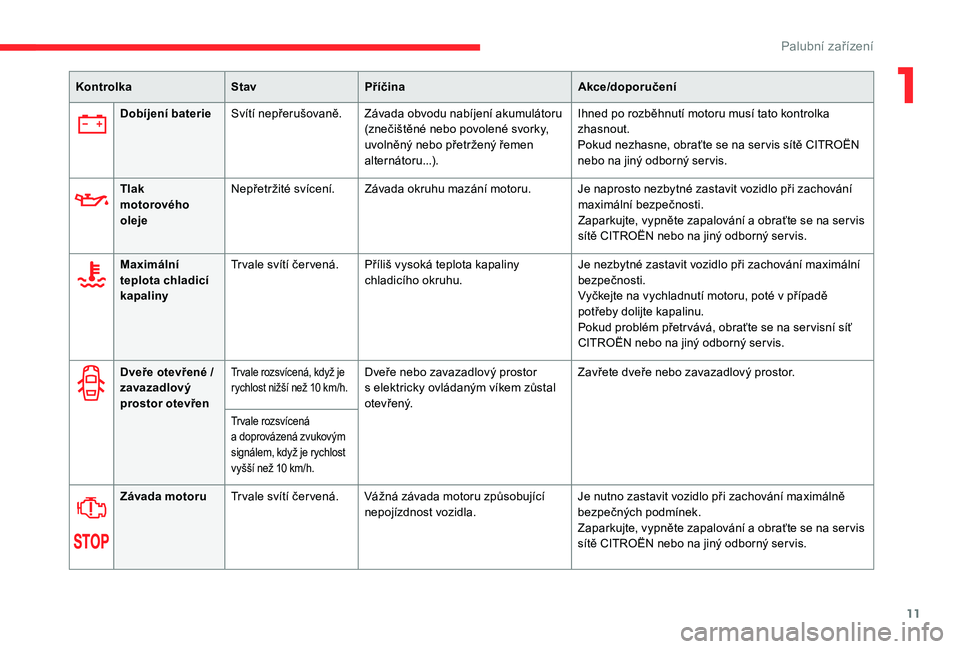

Page 13 of 260
11
Dveře otevřené /
zavazadlový
prostor otevřenTr vale rozsvícená, když je
rychlost nižší než 10 km/h.Dveře nebo zavazadlový prostor
s elektricky ovládaným víkem zůstal
otevřený. Zavřete dveře nebo zavazadlový prostor.
Tr vale rozsvícená
a
doprovázená zvukovým
signálem, když je rychlost
vyšší než 10
km/h.
Závada motoru Tr vale svítí čer vená. Vážná závada motoru způsobující
nepojízdnost vozidla. Je nutno zastavit vozidlo při zachování maximálně
bezpečných podmínek.
Zaparkujte, vypněte zapalování a
o
braťte se na ser vis
sítě CITROËN nebo na jiný odborný ser vis.
Dobíjení baterie
Svítí nepřerušovaně. Závada obvodu nabíjení akumulátoru
(znečištěné nebo povolené svorky,
uvolněný nebo přetržený řemen
alternátoru...). Ihned po rozběhnutí motoru musí tato kontrolka
zhasnout.
Pokud nezhasne, obraťte se na ser vis sítě CITROËN
nebo na jiný odborný ser vis.
Tlak
motorového
oleje Nepřetržité svícení. Závada okruhu mazání motoru. Je naprosto nezbytné zastavit vozidlo při zachování
maximální bezpečnosti.
Zaparkujte, vypněte zapalování a
o
braťte se na ser vis
sítě CITROËN nebo na jiný odborný ser vis.
Maximální
teplota chladicí
kapaliny Tr vale svítí čer vená. Příliš vysoká teplota kapaliny
chladicího okruhu. Je nezbytné zastavit vozidlo při zachování maximální
bezpečnosti.
Vyčkejte na vychladnutí motoru, poté v případě
potřeby dolijte kapalinu.
Pokud problém přetr vává, obraťte se na ser visní síť
CITROËN nebo na jiný odborný ser vis.
Kontrolka
StavPříčina Akce/doporučení
1
Palubní zařízení
Page 14 of 260
12
KontrolkaStavPříčina Akce/doporučení
Závada motoru Tr vale svítí oranžová. Menší závada motoru. Urychleně se obraťte na ser vis sítě CITROËN nebo
na jiný odborný ser vis.
Nízká hladina
paliva Svítí nepřerušovaně. Při pr vním rozsvícení v
nádrži zbývá
asi 5
litrů paliva.
Co nejrychleji doplňte palivo, abyste zabránili úplnému
vyprázdnění nádrže.
Tato kontrolka se znovu rozsvítí po každém zapnutí
zapalování, dokud nebude palivo doplněno v dostatečném
množství.
Objem palivové nádrže: přibližně 50
litrů.
Nikdy nepokračujte v
jízdě až do zastavení motoru z důvodu
úplného vyčerpání nádrže, mohlo by dojít k
poškození
systému čištění výfukových plynů a
vstřikovacího systému.
Systém
autodiagnostiky
motoruSvítí nepřerušovaně. Závada systému řízení emisí.Ihned po rozběhnutí motoru by tato kontrolka měla zhasnout.
Jestliže nezhasne, neprodleně se obraťte na ser vis sítě
CITROËN nebo na jiný odborný ser vis.
Blikání.
Závada řídicího systému motoru. Hrozí nebezpečí zničení katalyzátoru.
Nechejte systém zkontrolovat v s er visu sítě CITROËN
nebo v
jiném odborném ser visu.
Žhavení
vznětového
motoru Svítí nepřerušovaně. Klíč ve spínací skříňce je ve 2.
poloze (zapnuté zapalování). Před zapnutím startéru vyčkejte na zhasnutí kontrolky.
Doba svícení výstražné kontrolky závisí na teplotních
podmínkách (v extrémních klimatických podmínkách to
může být až třicet sekund).
Pokud se motor nerozběhne, vypněte a
zapněte
zapalování, opět vyčkejte na zhasnutí kontrolky
a
na
startujte.
Palubní zařízení

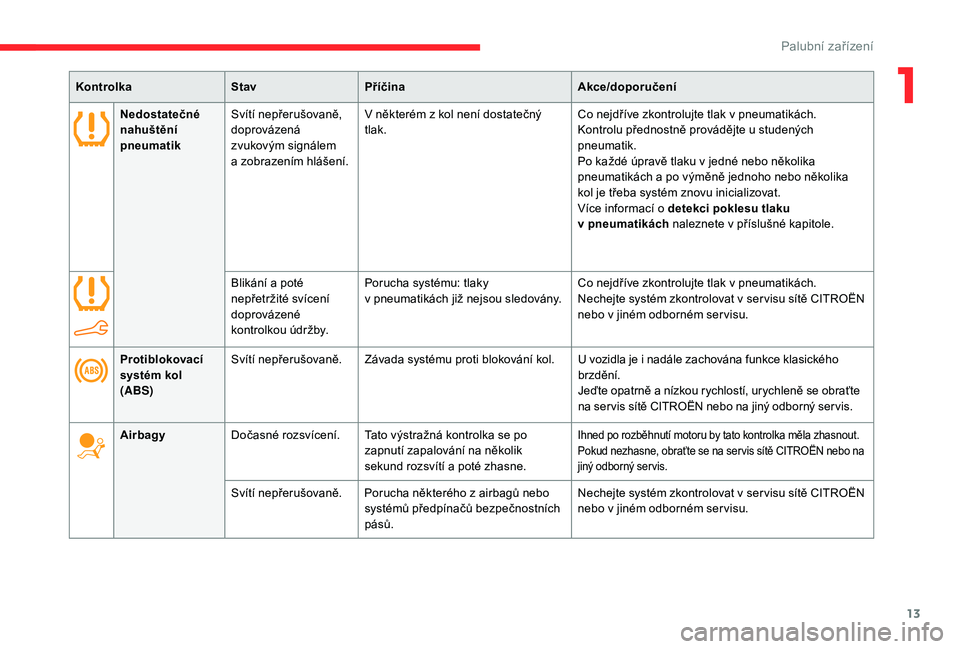

Page 15 of 260
13
Nedostatečné
nahuštění
pneumatikSvítí nepřerušovaně,
doprovázená
zvukovým signálem
a
zobrazením hlášení. V některém z
kol není dostatečný
tlak. Co nejdříve zkontrolujte tlak v
pneumatikách.
Kontrolu přednostně provádějte u studených
pneumatik.
Po každé úpravě tlaku v
jedné nebo několika
pneumatikách a
po výměně jednoho nebo několika
kol je třeba systém znovu inicializovat.
Více informací o
detekci poklesu tlaku
v
pneumatikách naleznete v příslušné kapitole.
Blikání a
poté
nepřetržité svícení
doprovázené
kontrolkou údr žby. Porucha systému: tlaky
v
pneumatikách již nejsou sledovány.Co nejdříve zkontrolujte tlak v
pneumatikách.
Nechejte systém zkontrolovat v
s
er visu sítě CITROËN
nebo v
jiném odborném ser visu.
Protiblokovací
systém kol
(ABS) Svítí nepřerušovaně. Závada systému proti blokování kol.
U vozidla je i
nadále zachována funkce klasického
brzdění.
Jeďte opatrně a
nízkou rychlostí, urychleně se obraťte
na ser vis sítě CITROËN nebo na jiný odborný ser vis.
Airbagy Dočasné rozsvícení. Tato výstražná kontrolka se po
zapnutí zapalování na několik
sekund rozsvítí a
poté zhasne.
Ihned po rozběhnutí motoru by tato kontrolka měla zhasnout.
Pokud nezhasne, obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis.
Svítí nepřerušovaně. Porucha některého z airbagů nebo
systémů předpínačů bezpečnostních
pásů. Nechejte systém zkontrolovat v
s er visu sítě CITROËN
nebo v jiném odborném ser visu.
Kontrolka
StavPříčina Akce/doporučení
1
Palubní zařízení

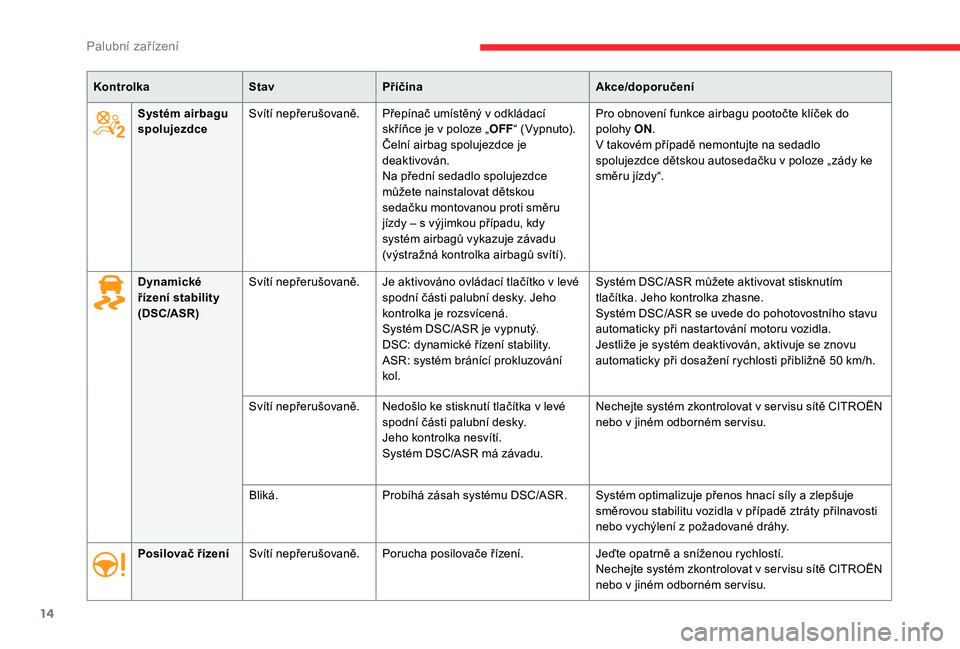

Page 16 of 260
14
KontrolkaStavPříčina Akce/doporučení
Systém airbagu
spolujezdce Svítí nepřerušovaně. Přepínač umístěný v
odkládací
skříňce je v
poloze „OFF“ (Vypnuto).
Čelní airbag spolujezdce je
deaktivován.
Na přední sedadlo spolujezdce
můžete nainstalovat dětskou
sedačku montovanou proti směru
jízdy – s
výjimkou případu, kdy
systém airbagů vykazuje závadu
(výstražná kontrolka airbagů svítí). Pro obnovení funkce airbagu pootočte klíček do
polohy
ON.
V takovém případě nemontujte na sedadlo
spolujezdce dětskou autosedačku v
poloze „zády ke
směru jízdy“.
Dynamické
řízení stability
(DSC/ASR) Svítí nepřerušovaně. Je aktivováno ovládací tlačítko v
levé
spodní části palubní desky. Jeho
kontrolka je rozsvícená.
Systém DSC/ASR je vypnutý.
DSC: dynamické řízení stability.
ASR: systém bránící prokluzování
kol. Systém DSC/ASR můžete aktivovat stisknutím
tlačítka. Jeho kontrolka zhasne.
Systém DSC/ASR se uvede do pohotovostního stavu
automaticky při nastartování motoru vozidla.
Jestliže je systém deaktivován, aktivuje se znovu
automaticky při dosažení rychlosti přibližně 50
km/h.
Svítí nepřerušovaně. Nedošlo ke stisknutí tlačítka v
levé
spodní části palubní desky.
Jeho kontrolka nesvítí.
Systém DSC/ASR má závadu. Nechejte systém zkontrolovat v
s
er visu sítě CITROËN
nebo v
jiném odborném ser visu.
Bliká. Probíhá zásah systému DSC/ASR. Systém optimalizuje přenos hnací síly a
zlepšuje
směrovou stabilitu vozidla v
případě ztráty přilnavosti
nebo vychýlení z
požadované dráhy.
Posilovač řízení Svítí nepřerušovaně. Porucha posilovače řízení. Jeďte opatrně a
sníženou rychlostí.
Nechejte systém zkontrolovat v
s
er visu sítě CITROËN
nebo v
jiném odborném ser visu.
Palubní zařízení
Page 17 of 260
15
KontrolkaStavPříčina Akce/doporučení
AdBlue
®
(BlueHDi Diesel)Svítí nepřerušovaně
po zapnutí zapalování,
doprovázená zvukovým
signálem a
hlášením
oznamujícím zbývající
dojezdovou vzdálenost.Tato zbývající dojezdová vzdálenost
se pohybuje mezi 600 až 2 400 km.Neprodleně nechejte doplnit AdBlue®: obraťte se na
ser vis sítě CITROËN nebo na jiný odborný ser vis
nebo tento úkon proveďte sami.
Blikání společně
s
kontrolkou SERVICE,
doprovázené
zvukovým signálem
a
hlášením
oznamujícím zbývající
dojezdovou vzdálenost. Dojezdová vzdálenost činí 0
až
600
km. Musíte doplnit
AdBlue
®, abyste předešli odstavení
vozu : obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis nebo tento úkon proveďte sami.
Blikání společně
s kontrolkou SERVICE,
doprovázené zvukovým
signálem a
hlášením
oznamujícím, že
došlo k
zabránění
v
nastartování.Nádrž aditiva AdBlue® je prázdná:
legislativou předepsané zařízení
proti startování zabrání rozběhnutí
motoru. Abyste mohli znovu nastartovat motor, je třeba
doplnit nádrž AdBlue®: obraťte se na ser vis sítě
CITROËN nebo na jiný odborný ser vis nebo proveďte
tento úkon sami.
Je nezbytné doplnit do nádrže minimálně 4
litru
kapaliny AdBlue
®.
1
Palubní zařízení
Page 18 of 260
16
KontrolkaStavPříčina Akce/doporučení
Systém pro
snižování emisí
SCR
(vznětový motor
BlueHDi) Svítí nepřerušovaně
po zapnutí
zapalování, společně
s
kontrolkami Ser vice
a
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a
hlášením.Byla zjištěna závada systému pro
snižování emisí SCR.
Tato výstraha zmizí, jakmile se množství škodlivin ve
výfukových plynech vrátí na správnou úroveň.
Blikání po zapnutí
zapalování, společně
s
kontrolkami Ser vice
a
autodiagnostiky
motoru, doprovázené
zvukovým signálem
a
hlášením
oznamujícím
zbývající dojezdovou
vzdálenost. Po potvrzení poruchy systému řízení
můžete ujet ještě nejvýše 1
100 km,
než se aktivuje zařízení bránící
rozběhnutí motoru. Obraťte se co nejdříve na ser vis sítě CITROËN nebo
na jiný odborný ser vis, abyste předešli odstavení
vozidla
.
Blikání po zapnutí
zapalování, společně
s
kontrolkami Ser vice
a
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a
hlášením.Po potvrzení závady na systému
pro snižování emisí jste překročili
povolený dojezd: zařízení proti
nastartování brání v
nastartování
motoru. Abyste mohli znovu nastartovat motor, je nezbytné
se obrátit na ser vis sítě CITROËN nebo na jiný
odborný ser vis.
Palubní zařízení
Page 19 of 260
17
ServisSvítí dočasně. Výskyt menší závady, pro kterou
není vyhrazena žádná specifická
kontrolka. Příčinu závady zjistíte podle hlášení na obrazovce,
například:
-
n
asycení filtru pevných částic (naftové motory),
-
p
osilovač řízení,
-
d
robná závada elektrického systému.
V případě jiných závad se obraťte na ser visní síť
CITROËN nebo na jiný odborný ser vis.
Svítí nepřerušovaně. Došlo k
velké závadě, pro kterou
není vyhrazena žádná specifická
kontrolka. Podle hlášení na obrazovce zjistěte, o
jakou poruchu
se jedná, a
okamžitě se obraťte na ser vis sítě
CITROËN nebo na jiný odborný ser vis.
Zadní světlo do
mlhy Svítí nepřerušovaně. Zadní mlhové světlo bylo rozsvíceno
pomocí prstence na ovládací páčce
světel. Zadní mlhové světlo zhasnete otočením prstence na
ovládací páčce světel směrem dozadu.
Stop & Star t Tr valé svícení. Systém Stop & Start přepnul motor
po zastavení vozidla (na semaforu,
v
koloně vozidel,…) do režimu STOP.Kontrolka zhasne a
motor se automaticky spustí
v
režimu START, jakmile se budete chtít opět rozjet.
Bliká po dobu
několika sekund, poté
zhasne. Režim STOP není dočasně
k
dispozici.
nebo
Režim START se automaticky uvedl
v
činnost.Další informace o
systému Stop & Star t naleznete
v
příslušné kapitole.
Kontrolka
StavPříčina Akce/doporučení
1
Palubní zařízení
Page 20 of 260
18
KontrolkaStavPříčina Akce/doporučení
Přední světla do
mlhy Svítí nepřerušovaně. Přední světla do mlhy se zapínají
pomocí prstence na ovládací páčce
světel. Mlhová světla vypnete otočením prstence na ovládací
páčce světel jednou dozadu.
Směrová světla
vlevo Blikání se zvukovým
signálem. Páčka sdruženého ovladače světel
byla přesunuta dolů.
Směrová světla
vpravo Blikání se zvukovým
signálem. Páčka sdruženého ovladače světel
byla přesunuta nahoru.
Potkávací světla Svítí nepřerušovaně. Páčka sdruženého ovladače světel
je v
poloze „tlumených světel“.
Dálková světla Svítí nepřerušovaně. Páčka sdruženého ovladače světel
byla přitažena k
řidiči.Přitáhněte znovu ovladač pro návrat na potkávací
světla.
Stlačený
spojkový pedál Svítí nepřerušovaně. V režimu STOP v
systému Stop &
Start je přechod do režimu START
odmítnut z
důvodu nedostatečného
sešlápnutí spojkového pedálu. Pokud je vozidlo vybaveno mechanickou
převodovkou, je třeba zcela sešlápnout spojkový
pedál, aby motor mohl přejít do režimu START.
Symbol nohy na
brzdě Svítí nepřerušovaně. U automatické převodovky jste
zapomněli sešlápnout brzdový pedál
pro přesunutí voliče z
polohy P. Při běžícím motoru musíte před uvolněním parkovací
brzdy sešlápnout brzdový pedál pro odblokování
voliče automatické převodovky z
polohy P.
Palubní zařízení
