189
Lista de scule
1.Cheie pentru roți.
Permite demontarea prezoanelor.
2. Cric cu manivelă integrată.
Permite ridicarea vehiculului.
3. Instrument de demontare a capacelor de
mascare a șuruburilor.
Demontează capacele de mascare a
șuruburilor centrale la roțile cu jante din
aluminiu.
4. Inel de remorcare detașabil.
5. Adaptor pentru șuruburi antifurt (situat în
torpedo sau în caseta cu instrumente) (în
funcție de țara de vânzare).
Permite adaptarea manivelei de
demontare a roților la șuruburile speciale
„ a nt i f u r t ”. 6.
Șurubelniță plată
Permite deschiderea capacului obturator
din bara de protecție față sau spate, în
vederea înșurubării inelului de remorcare
detașabil
4.
Pe
ntru mai multe informații despre Remorcare
,
consultați secțiunea corespunzătoare.
Toate aceste scule sunt specifice
vehiculului și pot să varieze în funcție de
echipare.
Nu le utilizați în alte scopuri.
Cricul trebuie să fie utilizat numai pentru
înlocuirea unei roți deteriorate sau cu
pană.
Nu utilizați alt cric decât cel furnizat
împreună cu acest vehicul.
Dacă vehiculul nu este echipat cu un cric
original, contactați un reparator agreat
CITROËN sau un Ser vice autorizat pentru
a-l procura pe cel prevăzut de constructor.
Cricul respectă standardele europene
definite în Directiva 2006/42/CE privind
echipamentele tehnice.
Cricul nu necesită întreținere.
Acces la scule
Instrumentele sunt situate în portbagaj.
În funcție de versiune, acestea se află fie
sub podea, fie în spatele grilei detașabile a
compartimentului din dreapta.
Pentru acces:
F

d
eschideți portbagajul,
F

a
poi, în funcție de versiune, ridicați podeaua
folosind mânerul, îndepărtați-o și scoateți
covorașul.
F

s
au, deschideți grija detașabilă către partea
dreaptă, trăgând din partea superioară a
acesteia.
8
In caz de pana

190
Acces la roata de rezervă
Demontarea roții
Roata de rezer vă este în portbagaj, sub podea.
F
D
esprindeți și îndepărtați caseta de
depozitare a sculelor sau scoateți masca
din polistiren (în funcție de versiune).
F

D
eșurubați piulița centrală. F

Î
ndepărtați dispozitivul de fixare (piuliță și
ș u r u b).
F
R
idicați roata de rezer vă către dvs.,
prinzând partea din spate.
F
S
coateți roata din portbagaj.
Remontarea roții
F Așezați roata în locaș.
F
D eșurubați cu câteva ture piulița de pe
șurub. Dacă roata nu este prezentă în locașul ei,
dispozitivul de strângere (piuliță și șurub)
nu poate fi montat.
Demontarea unei roți
* în poziția P în cazul cutiilor de viteze
automateParcarea vehiculului
Opriți într-un loc unde nu deranjați
circulația: terenul trebuie să fie orizontal,
stabil și nealunecos.
Acționați frâna de parcare, decuplați
contactul și treceți vehiculul în prima
treaptă* pentru a bloca roțile.
Asigurați-vă că martorul frânei de parcare
luminează continuu pe tabloul de bord.
Ocupanții trebuie să coboare din vehicul și
să aștepte într-un loc sigur.
Asigurați-vă că cricul este corect
poziționat în dreptul unui loc prevăzut pe
vehicul pentru ridicare.
Utilizarea defectuoasă a cricului poate
duce la prăbușirea vehiculului.
Nu vă așezați niciodată sub un vehicul
ridicat numai pe cric. Utilizați un suport
fix, rigid.
F

A

șezați dispozitivul de fixare (piuliță și
șurub) în centrul roții.
F

Î

nșurubați piulița centrală pentru a fixa
corect roata.
F

F

ixați caseta de depozitare a sculelor sau
reintroduceți masca din polistiren (în funcție
de versiune).

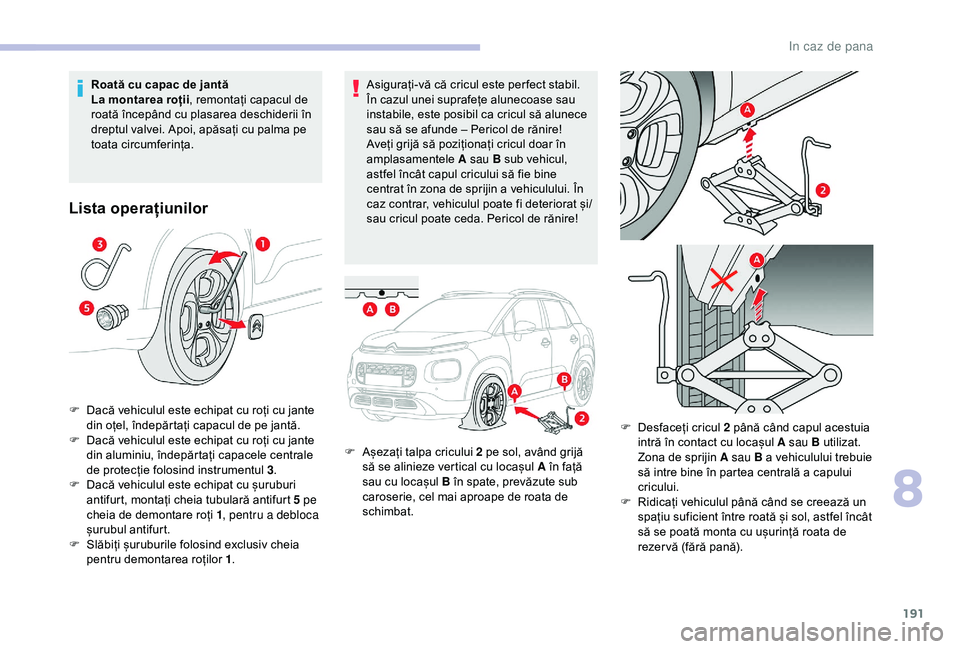

In caz de pana

191
Asigurați-vă că cricul este per fect stabil.
În cazul unei suprafețe alunecoase sau
instabile, este posibil ca cricul să alunece
sau să se afunde – Pericol de rănire!
Aveți grijă să poziționați cricul doar în
amplasamentele A sau B sub vehicul,
astfel încât capul cricului să fie bine
centrat în zona de sprijin a vehiculului. În
caz contrar, vehiculul poate fi deteriorat și/
sau cricul poate ceda. Pericol de rănire!
F

A
șezați talpa cricului 2 pe sol, având grijă
să se alinieze vertical cu locașul A în față
sau cu locașul B în spate, prevăzute sub
caroserie, cel mai aproape de roata de
schimbat. F

D
esfaceți cricul 2 până când capul acestuia
intră în contact cu locașul A sau B utilizat.
Zona de sprijin A sau B a vehiculului trebuie
să intre bine în partea centrală a capului
cricului.
F

R
idicați vehiculul până când se creează un
spațiu suficient între roată și sol, astfel încât
să se poată monta cu ușurință roata de
rezer vă (fără pană).
Roată cu capac de jantă
La montarea roții
, remontați capacul de
roată începând cu plasarea deschiderii în
dreptul valvei. Apoi, apăsați cu palma pe
toata circumferința.
Lista operațiunilor
F Dacă vehiculul este echipat cu roți cu jante din oțel, îndepărtați capacul de pe jantă.
F

D
acă vehiculul este echipat cu roți cu jante
din aluminiu, îndepărtați capacele centrale
de protecție folosind instrumentul 3 .
F

D
acă vehiculul este echipat cu șuruburi
antifurt, montați cheia tubulară antifurt 5 pe
cheia de demontare roți 1 , pentru a debloca
șurubul antifurt.
F

S
lăbiți șuruburile folosind exclusiv cheia
pentru demontarea roților 1 .
8
In caz de pana

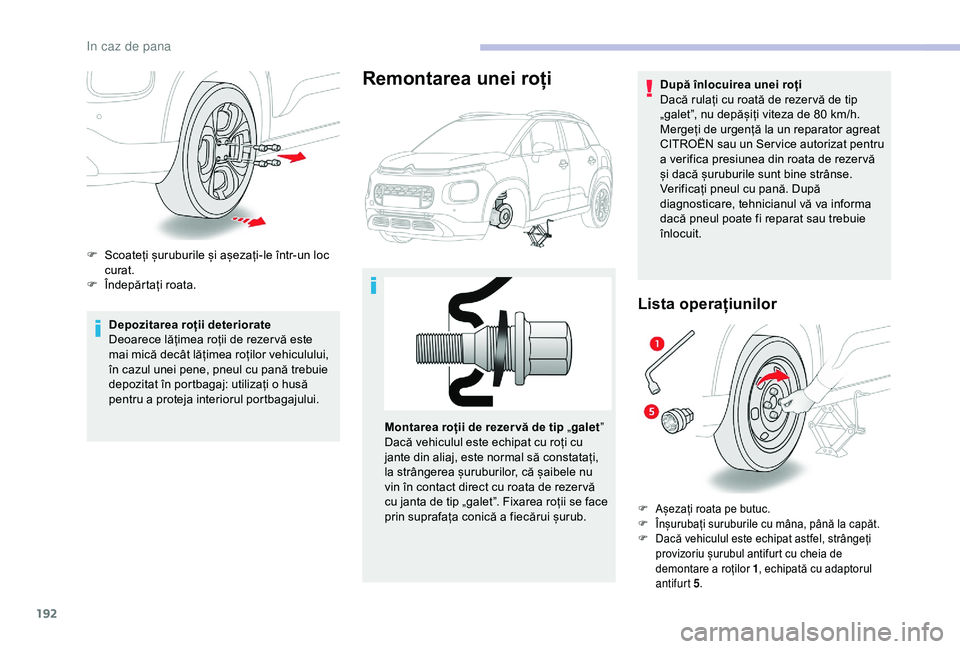

192
Depozitarea roții deteriorate
Deoarece lățimea roții de rezer vă este
mai mică decât lățimea roților vehiculului,
în cazul unei pene, pneul cu pană trebuie
depozitat în portbagaj: utilizați o husă
pentru a proteja interiorul portbagajului.
F

S
coateți șuruburile și așezați-le într-un loc
curat.
F

Î

ndepărtați roata.
Remontarea unei roțiDupă înlocuirea unei roți
Dacă rulați cu roată de rezer vă de tip
„galet”, nu depășiți viteza de 80
km/h.
Mergeți de urgență la un reparator agreat
CITROËN sau un Ser vice autorizat pentru
a verifica presiunea din roata de rezer vă
și dacă șuruburile sunt bine strânse.
Verificați pneul cu pană. După
diagnosticare, tehnicianul vă va informa
dacă pneul poate fi reparat sau trebuie
înlocuit.
Lista operațiunilor
Montarea roții de rezer vă de tip „ galet”
Dacă vehiculul este echipat cu roți cu
jante din aliaj, este normal să constatați,
la strângerea șuruburilor, că șaibele nu
vin în contact direct cu roata de rezer vă
cu janta de tip „galet”. Fixarea roții se face
prin suprafața conică a fiecărui șurub.
F Așezați roata pe butuc.
F Î nșurubați suruburile cu mâna, până la capăt.
F

D
acă vehiculul este echipat astfel, strângeți
provizoriu șurubul antifurt cu cheia de
demontare a roților 1 , echipată cu adaptorul
antifurt 5 .

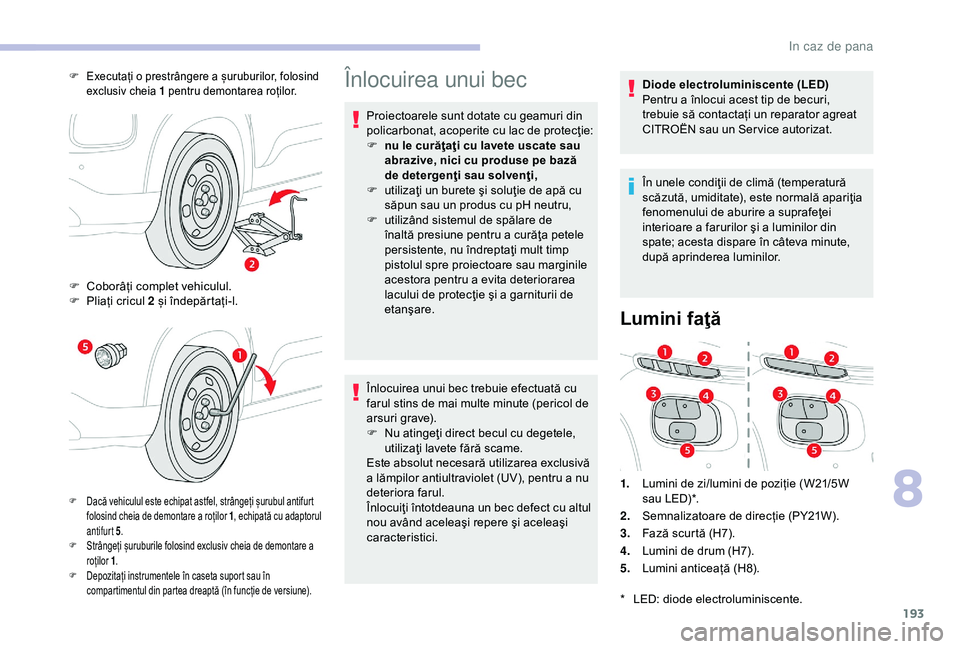

In caz de pana

193
Înlocuirea unui bec
Proiectoarele sunt dotate cu geamuri din
policarbonat, acoperite cu lac de protecţie:
F
n
u le curăţaţi cu lavete uscate sau
abrazive, nici cu produse pe bază
de detergenţi sau solvenţi,
F

u
tilizaţi un burete şi soluţie de apă cu
săpun sau un produs cu pH neutru,
F

u
tilizând sistemul de spălare de
înaltă presiune pentru a curăţa petele
persistente, nu îndreptaţi mult timp
pistolul spre proiectoare sau marginile
acestora pentru a evita deteriorarea
lacului de protecţie şi a garniturii de
etanşare.
Înlocuirea unui bec trebuie efectuată cu
farul stins de mai multe minute (pericol de
arsuri grave).
F

N
u atingeţi direct becul cu degetele,
utilizaţi lavete fără scame.
Este absolut necesară utilizarea exclusivă
a lămpilor antiultraviolet (UV), pentru a nu
deteriora farul.
Înlocuiţi întotdeauna un bec defect cu altul
nou având aceleaşi repere şi aceleaşi
caracteristici. Diode electroluminiscente (LED)
Pentru a înlocui acest tip de becuri,
trebuie să contactați un reparator agreat
CITROËN sau un Ser vice autorizat.
În unele condiţii de climă (temperatură
scăzută, umiditate), este normală apariţia
fenomenului de aburire a suprafeţei
interioare a farurilor şi a luminilor din
spate; acesta dispare în câteva minute,
după aprinderea luminilor.
Lumini faţă
* LED: diode electroluminiscente. 1.
Lumini de zi/lumini de poziție (W21/5W
sau LED)*.
2. Semnalizatoare de direcție (PY21W).
3. Fază scurtă (H7).
4. Lumini de drum (H7).
5. Lumini anticeață (H8).
F Dacă vehiculul este echipat astfel, strângeți șurubul antifurt
folosind cheia de demontare a roților 1 , echipată cu adaptorul
antifurt 5 .
F

S
trângeți șuruburile folosind exclusiv cheia de demontare a
roților 1.
F

D
epozitați instrumentele în caseta suport sau în
compartimentul din partea dreaptă (în funcție de versiune).
F Executați o prestrângere a șuruburilor, folosind exclusiv cheia 1 pentru demontarea roților.
F Coborâți complet vehiculul.
F P liați cricul 2 și îndepărtați-l.
8
In caz de pana

194
Lumini de zi/lumini de poziție
Lumini de zi/lumini de poziție (LED)
Pentru înlocuirea acestui tip de lumini cu
diode electroluminiscente, consultați rețeaua
CITROËN sau un Ser vice autorizat. F
R
otiți soclul lămpii cu o optime de tură,
în sens invers acelor de ceasornic și
scoateți-l.
F
S
coateți becul pentru a-l înlocui.
Pentru remontarea becului, executați aceste
operațiuni în ordine inversă.
Lumini semnalizatoare de direcție
Clipirea rapidă a luminilor semnalizatoare
de direcție (stânga sau dreapta) indică
defectarea unuia dintre becurile din partea
respectivă.
F

R
otiți soclul lămpii cu o optime de tură,
în sens invers acelor de ceasornic și
scoateți-l.
F

S
coateți becul pentru a-l înlocui.
Pentru remontarea becului, executați aceste
operațiuni în ordine inversă.
Becurile portocalii, cum ar fi cele din
luminile semnalizatoarele de direcție,
trebuie înlocuite cu becuri cu caracteristici
și culoare identice.
Lumini de întâlnire
Pentru remontarea becului, executați aceste
operațiuni în ordine inversă, asigurându-vă că
așezați corect proeminențele becului .
F

S
coateți capacul de protecție
deșurubându-l.
F
D
econectați conectorul lămpii.
F
E
xtrageți becul și înlocuiți-l.
Lumini de drum
In caz de pana

195
Lumini semnalizatoare de
direcție laterale integrate
Pentru înlocuirea acestui tip de lumini,
consultați rețeaua CITROËN sau un Ser vice
autorizat.
Lumini spate
Înlocuirea becurilor
Aceste becuri se schimbă din exteriorul
portbagajului.
1. Lumini de frână/de poziție (W21/5W).
2. Semnalizatoare de direcție (W Y21W).
3. Lumini de marșarier (P21W) sau lumini
anticeață (P21W). F

I
dentificați becul defect, apoi deschideți
portbagajul.
F

C
u o șurubelniță fină, plată, desprindeți cele
două carcase din plastic, apoi răsturnați-le.
F

D
eșurubați cele două șuruburi de fixare
localizate în fiecare deschidere.
F

S

coateți capacul de protecție
deșurubându-l.
F
D
econectați conectorul lămpii.
F

E

xtrageți becul și înlocuiți-l.
Pentru remontarea becului, executați aceste
operațiuni în ordine inversă, asigurându-vă că
așezați corect proeminențele becului .
Lumini anticeață
F Scoateți capacul de protecție
deșurubându-l.
F

D
econectați conectorul lămpii.
F

D
eșurubați becul cu un sfert de tură în sens
invers acelor de ceasornic, scoateți-l și
înlocuiți-l.
Pentru remontarea becului, executați aceste
operațiuni în ordine inversă.
8
In caz de pana

196
F Desprindeți blocul optic și scoateți-l cu grijă, trăgând de partea inferioară și pivotându-l
către exterior.
F

Ț
ineți becul și deconectați conectorul.
F

R
otiți suportul becului sau becul ars cu
un sfert de tură în sens contrar acelor de
ceasornic și scoateți-l.
F

S
coateți becul și înlocuiți-l.
Pentru remontarea becului, executați aceste
operațiuni în ordine inversă.
Asigurați-vă că poziționați blocul optic în
ghidajele sale, pentru a-l alinia corect cu
vehiculul.
Strângeți fără să for țați, pentru a asigura
etanșeitatea, dar fără a deteriora blocul optic.
Lumini de marșarier sau lumini
de ceață
Pentru înlocuirea acestui tip de lumini,
contactați un reparator agreat CITROËN sau
un Ser vice autorizat.
Al treilea stop (LED)
Pentru înlocuirea acestui tip de lumini,
consultați rețeaua CITROËN sau un Ser vice
autorizat.
Lumini plăcuță de înmatriculare
(LED)
Pentru înlocuirea acestui tip de lumini,
consultați rețeaua CITROËN sau un Ser vice
autorizat.
Iluminat interior
Plafoniere (W5W)
Plafonieră față
F Cu ajutorul unei șurubelnițe înguste și cu capul plat, desprindeți ansamblul consolei
din jurul plafonierei.
Plafonieră spate
F Cu o șurubelniță fină, plată, desprindeți plafoniera.
F

S
coateți becul defect și înlocuiți-l.
F
A
șezați consola la loc, în jurul plafonierei și
fixați clemele de prindere.
In caz de pana

197
Înlocuirea unei siguranțe
Acces la instrumente
Penseta de extracție este amplasată în spatele
capacului casetei cu siguranțe de pe planșa
de bord.
F
D
esprindeți capacul trăgând de partea
superioară stânga, apoi de partea dreaptă.
F

D
egajați complet capacul și rotiți-l,
F

R
etrageți penseta din locașul ei.
Înlocuirea unei siguranțe
Înainte de a înlocui o siguranță:
F c auza defecțiunii trebuie identificată și
remediată,
F

o
priți toți consumatorii electrici,
F

o
priți vehiculul și decuplați contactul,
F

i
dentificați siguranța defectă folosind
schemele și tabelele de alocare existente.
Pentru a înlocui o siguranță fuzibilă trebuie să:
F

u
tilizați penseta specială pentru a extrage
siguranța din locașul său și verificați
filamentul,
F

în
locuiți întotdeauna siguranța defectă
cu una echivalentă (aceeași culoare);
o siguranță diferită poate provoca o
defecțiune (pericol de incendiu).
Dacă pana se repetă la scurt timp după
înlocuirea siguranței, verificați echipamentul
electric la un reparator agreat CITROËN sau la
un Ser vice autorizat.
Funcțională Defectă
Lampă plafonieră cu LED
Pentru înlocuirea lămpilor LED, consultați
rețeaua CITROËN sau un Ser vice autorizat. F
S
coateți becul defect și înlocuiți-l.
F
A
șezați consola la loc și fixați-o.
Portbagaj (W5W)
F Desfaceți capacul cu ajutorul unei
șurubelnițe plate mici.
F

S
coateți becul și înlocuiți-l.
F

P
uneți ansamblul la locul lui.
8
In caz de pana

198
Pensetă
Înlocuirea unei siguranțe nemenționate
în tabelele de alocare ar putea genera
defecțiuni grave la vehicul. Contactați un
reparator agreat CITROËN sau un Ser vice
autorizat.
Instalarea de accesorii electrice
Circuitul electric este conceput pentru a
funcționa cu echipamente de serie sau
opționale.
Înainte de a instala alte echipamente sau
accesorii electrice pe vehicul, contactați
un reparator agreat CITROËN sau un
Ser vice autorizat.
CITROËN declină orice responsabilitate
privind cheltuielile ocazionate de aducerea
în stare de funcționare a vehiculului sau
de remedierea defecțiunilor rezultate
din instalarea accesoriilor nefurnizate,
nerecomandate de CITROËN şi
neinstalate conform instrucțiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare de
10
mil

iamperi.
Siguranțe în planșa de bord
Acces la siguranțele fuzibile
Cele 2 casete cu siguranțe sunt amplasate în
partea inferioară a planșei de bord, sub volan.
F
D
esprindeți capacul trăgând de partea
superioară stânga, apoi de partea dreaptă.
Cele două casete cu siguranțe sunt amplasate
în partea inferioară a planșei de bord, în
torpedo. F

D
eschideți torpedoul.
F
D
esprindeți capacul de protecție al casetei
cu siguranțe.
In caz de pana
